门禁接线说明
门禁读卡器接线方法

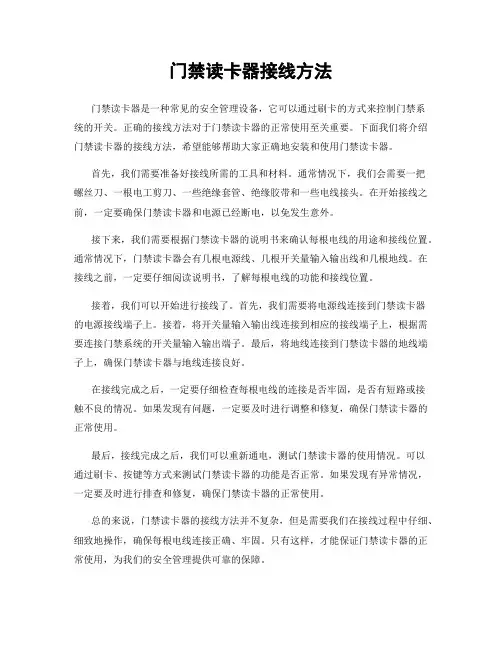

门禁读卡器接线方法门禁读卡器是一种常见的安全管理设备，它可以通过刷卡的方式来控制门禁系统的开关。
正确的接线方法对于门禁读卡器的正常使用至关重要。
下面我们将介绍门禁读卡器的接线方法，希望能够帮助大家正确地安装和使用门禁读卡器。
首先，我们需要准备好接线所需的工具和材料。
通常情况下，我们会需要一把螺丝刀、一根电工剪刀、一些绝缘套管、绝缘胶带和一些电线接头。
在开始接线之前，一定要确保门禁读卡器和电源已经断电，以免发生意外。
接下来，我们需要根据门禁读卡器的说明书来确认每根电线的用途和接线位置。
通常情况下，门禁读卡器会有几根电源线、几根开关量输入输出线和几根地线。
在接线之前，一定要仔细阅读说明书，了解每根电线的功能和接线位置。
接着，我们可以开始进行接线了。
首先，我们需要将电源线连接到门禁读卡器的电源接线端子上。
接着，将开关量输入输出线连接到相应的接线端子上，根据需要连接门禁系统的开关量输入输出端子。
最后，将地线连接到门禁读卡器的地线端子上，确保门禁读卡器与地线连接良好。
在接线完成之后，一定要仔细检查每根电线的连接是否牢固，是否有短路或接触不良的情况。
如果发现有问题，一定要及时进行调整和修复，确保门禁读卡器的正常使用。
最后，接线完成之后，我们可以重新通电，测试门禁读卡器的使用情况。
可以通过刷卡、按键等方式来测试门禁读卡器的功能是否正常。
如果发现有异常情况，一定要及时进行排查和修复，确保门禁读卡器的正常使用。
总的来说，门禁读卡器的接线方法并不复杂，但是需要我们在接线过程中仔细、细致地操作，确保每根电线连接正确、牢固。
只有这样，才能保证门禁读卡器的正常使用，为我们的安全管理提供可靠的保障。
希望以上内容能够对大家有所帮助，如有任何疑问或问题，欢迎随时向我们咨询。
祝大家在门禁读卡器的安装和使用过程中一切顺利！。
门禁接线图
智能门禁磁力锁
门禁控制器
工作电源 485通讯 24v 0V T+ T- R+ R- GND
CBA
12V
DOOR-DI SET-DOORຫໍສະໝຸດ 红黑 白磁力锁
白
DATAO DATAI GND
读卡器接口1 12V
读卡器接口2 12V
按钮开关
DATAO DATAI GND
读卡器 12V
DATAO DATAI GND
L+、L-为开锁电源9V～18V L-接12V的0V
智能门禁电控锁接线图
智能门禁电控锁
门禁控制器
红
DOOR-DI SET-DOOR
工作电源 485通讯
黑
24v 0V T+ T- R+ R- GND
CBA
兰
12V
兰
DATAO DATAI GND
读卡器接口1 12V
读卡器接口2 12V
按钮开关
DATAO DATAI GND
读卡器 12V
DATAO DATAI GND
备注：读卡器的D0、D1要和控制器上的线一一对应 ，读卡器的0V、12V要单独供电，并且控制 器的C端子也要单独接12V正
12V直流电源由 电源模块直接提供
DATAO DATAI GND
读卡器接口1 12V
读卡器接口2 12V
按钮开关
DATAO DATAI GND
备注：灵芯锁的D0、D1要和控制器上的线一一对应 ，灵芯锁的0V、12V要单独供电，并且控制 器的C端子也要单独接12V正
L+
L-
0V
12V
D0
D1
DOOR DI
智能门禁系统门禁弱电系统组成和接线方法

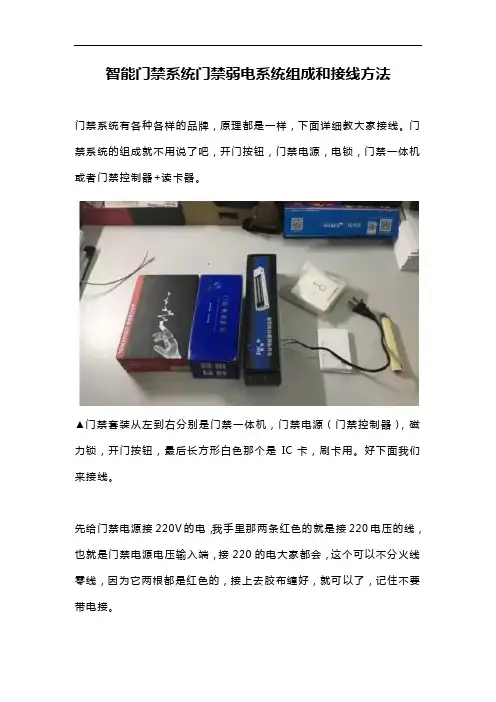

智能门禁系统门禁弱电系统组成和接线方法门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。
门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。
▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线。
先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。
给大家看看我现场门禁安装图▲整套门禁接线图▲客户花园门上的门禁与门口机▲客户花园装的磁力锁▲客户铁门上的锁片▲施工图这就接完了，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。
中控门禁机接线示意图
中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线（如YB100电插锁、YH280KG磁力锁等常闭锁）
锁的正极接在门禁专用电源的NC端上；
锁的负极接在门禁专用电源的GND端上。
2、中控门禁机接线（如：F2、F201、F8、SC102、SC10
3、F7 等中控门禁机）中控门禁机的+12V（红色）接门禁专用电源+12V
中控门禁机的GND（黑色）接门禁专用电源GND
中控门禁机的NO（蓝色）接门禁专用电源PUSH
中控门禁机的COM（红色）接门禁专用电源GND
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。
锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC（黄色）端上；
锁的负极接在中控门禁机的GND（黑色）端上。
2、中控门禁机
中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上。
中控门禁机外接DC12V报警器
1．中控门禁机的AL＋（橙色）和中控门禁机的＋12V（红色）并在一起2．AL-（绿色）接DC12V报警器正极
3．GND（黑色）接DC12V报警器负极
中控门禁机外接有线门磁
1、接线：
中控门禁机的SEN（白色）和中控门禁机的GND（黑色）分别接在门磁的两端，没有正负之分。
2、设置：
进入中控门禁机的设置界面，“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”，则在门磁处于断开状态时，报警器报警，也就是相当于门打开了报警。
在主菜单下按“解除报警”可解除报警。
中控门禁机外接交流AC~220V报警器。
KN-2000 2门双向门禁机接线说明
KN-2000 2门双向门禁机接线说明控制器的外形图如下：电源控制器的电源使用12V直流电源，如果和电锁使用同一个电源，请注意电源的容量需足够使用。
电源的接入端子在控制板的左下脚，接线如图，请注意其级性。
1.通讯控制器采用的通讯协议是485，输串行通讯的工业协议。
具有良好的安装性能和抗干扰性能。
通讯的接入端子在控制板的左上脚，有正负区别。
多台连接控制器可以多台同时连接，但要按总线型连接，单台控制器到总线的距离建议不要大于5米。
一端连接到电脑。
终端电阻在多台控制器按总线型连接的时候，如果通讯质量不好，可以使用终端电阻。
方法是在距离电脑最远的控制板上的跳线调到1-2脚，默认的是2-3脚，如上图。
注意不要跳其他控制器的终端电阻。
通讯以后控制器的状态灯将快速闪烁。
2.读卡器单门控制器可以接 4 个Wiegand格式读卡器，也可以接Wiegand格式的其他输入设备。
控制板上的输入输出有Reader A 、Reader B、Reader C、Reader D，分别接4个读卡器。
他们分别代表2个门的出入。
Reader A 门1进门读卡器端子Reader B 门1出门读卡器端子Reader C 门2进门读卡器端子Reader D 门2出门读卡器端子他们的位置如图：其他读卡器的接线方法一样！每个读卡器的输入脚有6个，分别是DC12V 读卡器的电源正极GND 读卡器电源的地Data0 数据0Data1 数据1LED 读卡器的灯BUZ 读卡器的蜂鸣器其中LED 和BUZ 可以不接，但它们的作用是可以提示卡的状态，是否是有效卡。
无效卡读卡器的蜂鸣器响3短声无效时间响3长声有效卡响1声控制器也可以使用带有按钮的读卡设备，但不兼容所有的键盘读卡器的键盘输入。
如果你不知道是否兼容可以和供应商联系，以修改产品来获得兼容。
读卡器WG接口有4条线+12V GNG Data0 Data1，其中Data0和Data1是必须接的数据线；一般另外还有2条线，功能分别是LED和BUZ，可以用来控制读卡器的声音和灯光。
门禁读卡器接线方法
门禁读卡器接线方法
门禁读卡器的接线方法通常包括以下几个步骤：
1. 首先，将读卡器通过连接线与电源适配器连接，将读卡器的电源线（通常为红色线）连接到适配器的正极，将读卡器的地线（通常为黑色线）连接到适配器的负极。
2. 然后，将读卡器的数据线（通常为绿色线）连接到控制器的相应接口上，通常为RS485，RS232或Wiegand接口。
如果使用的是RS485接口，则需要将读卡器的A线连接到控制器的A线，将读卡器的B线连接到控制器的B线上。
3. 最后，将读卡器的地线（通常为黑色线）连接到控制器的地线上。
这样就完成了门禁读卡器的接线。
需要注意的是，在接线前，要先确认读卡器和控制器之间的通信协议，以及读卡器的数据线和控制器的接口类型是否匹配。
同时，接线时要确保电源适配器的电源线和数据线的正负极连接正确，以防止损坏设备。
如果有任何疑问，建议查阅相应的设备说明书或咨询专业人士。
单门门禁系组图及内部接线详解
单门门禁系统组图及内部接线图详解
单门门禁系统由以下6个部分组成：
1. IC卡密码键盘V2000-M
2. 台湾皇冠GMT闭门器062
3. 门禁电磁锁ZM260H
4. 门禁后备稳压电源
5. 12V有源门铃
6. 出门按钮开关
以下是门禁系统之IC卡密码键盘V2000-M与后备电源的内部接线详图：
IC卡密码键盘V2000-M内部接线图：
+12DC 与后备电源板的12V相接；GND与后备电源板的GND相接；PUSH与后备电源板的PUSH相接；LOCK+不接线；OPEN IN DOOR上面的2个接线头接门的内部开关；DOOR BELL 上面的两个接线头接门铃的两根控制线。
门禁后备稳压电源内部接线图：
门磁的电源接头分别接后备电源板的NC和GND；有源门铃的电源接头接后备电源板的GND和12V；
NC：normally close 常态下电路是闭合的，即接通状态；当有触发点时断开NO：normally open 常态下电路是打开的，即断电状态；当有触发点时接通。
四门门禁接线图
说明：1、此接线图是控制器和锁共电源接法（此接法只能用于12V 的电锁并且必须保证电
源的容量）。
2、此接线图的门锁是断电开门锁，如果锁为通电开门锁时需把电锁的“+”改接控
制器“NO ”端口。
3、485通信和TCP 通信只能选择一种（出厂的时候已经固定）232通信一般为调试
用或者485通信和TCP 通信不能通信的时候备用。
4、开门按键、安防和门磁 接口 不分线序。
5、从门禁的稳定考虑推荐使用控制器和电锁不共电源接法并有如下改动：
图中COM 不再接控制器电源（黑粗线）改接电锁电源“+”；锁“—”改接电
锁电源“—”；锁“+”接控制器NC （断电开门锁）或NO （通电开门锁）。
继电器2动
作指示灯
继电器3动
作指示灯
继电器4动
作指示灯
闪烁表示CPU
正在运行 通信接收
指示灯
通信发送
指示灯。
中控门禁机接线示意图
中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线（如YB100电插锁、YH280KG磁力锁等常闭锁）
锁的正极接在门禁专用电源的NC端上；
锁的负极接在门禁专用电源的GND端上。
2、中控门禁机接线（如：F2、F201、F8、SC102、SC10
3、F7 等中控门禁机）中控门禁机的+12V（红色）接门禁专用电源+12V
中控门禁机的GND（黑色）接门禁专用电源GND
中控门禁机的NO（蓝色）接门禁专用电源PUSH
中控门禁机的COM（红色）接门禁专用电源GND
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。
锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC（黄色）端上；
锁的负极接在中控门禁机的GND（黑色）端上。
2、中控门禁机
中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上。
中控门禁机外接DC12V报警器
1．中控门禁机的AL＋（橙色）和中控门禁机的＋12V（红色）并在一起2．AL-（绿色）接DC12V报警器正极
3．GND（黑色）接DC12V报警器负极
中控门禁机外接有线门磁
1、接线：
中控门禁机的SEN（白色）和中控门禁机的GND（黑色）分别接在门磁的两端，没有正负之分。
2、设置：
进入中控门禁机的设置界面，“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”，则在门磁处于断开状态时，报警器报警，也就是相当于门打开了报警。
在主菜单下按“解除报警”可解除报警。
中控门禁机外接交流AC~220V报警器。
图解弱电工程门禁系统安装与接线
图解弱电工程门禁系统安装与接线，三分钟学会门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。
门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线。
拆开就是这样先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH 接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V 正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图门禁一体机接线门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图开门按钮背面开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图开门按钮这头接的是GND跟PUSH这就接好了。
给大家看看我现场门禁安装图整套门禁接线图客户花园门上的门禁与门口机客户花园装的磁力锁客户铁门上的锁片鞋柜下的门禁电源，也叫门禁控制器施工图开门按钮这就接完了，编程这里就不说了，说明书都有，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。
你们要的门禁控制系统接线教程来了,还有比这更详细的吗？
你们要的门禁控制系统接线教程来了，还有比这更详细的吗？门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。
、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。
、锁具：是整个系统中的执行部件。
目前有三大类：电控锁、磁力锁、电插锁。
根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。
作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽电源的重要性。
门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。
管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。
支持多达6个输出和10个输入。
型号有单门、双门、4门等。
以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和1 0个输入。
是一个可以4门等。
通过以太网进行远程管理的门禁系统。
型号有单门、双门、读卡器做为读卡输入设备，通讯协议是WG26/34等。
分别是ReaderA和ReaderB ReaderC. ReaderD o单门对应AB ,分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器,CD代表门2的进出读卡器。
门禁机说明书
门禁机说明书V2000-C门禁说明书一、安装说明：取下底板，使用随机配备的胶塞和螺钉将底板安装在出入口外侧的墙壁，接线后盖上面板，并上好门禁机下面的十字螺丝。
安装时请注意门禁机的上下方向。
V2000-C门禁机接线图：注意：上电前必需确认电源电压为DC12V和电源的正负极！具体操作说明：二、继电器输出设置方法：PUSH1（J1）和COM（J3）为继电器干触点，PUSH1为常开常闭端，COM为公共端。
1．J3跳到GND端时：（1）J1跳到NO端，PUSH1、COM常开（继电器动作时，PUSH1与GND 接通）。
（2）J1跳到NC端，PUSH1、COM常闭（继电器动作时，PUSH1与GND 断开）。
2．J3跳到12V端时：（1）J1跳到NO端，PUSH1、COM常开（继电器动作时，PUSH1输出12V）。
（2）J1跳到NC端，PUSH1、COM常闭（继电器动作时，PUSH1断开12V）。
3．J3跳线帽取掉时：（1）J1跳到NO端，PUSH1、COM常开（继电器动作时，PUSH1与COM 接通）。
（2）J1跳到NC端，PUSH1、COM常闭（继电器动作时，PUSH1与COM 断开）。
说明：PUSH1（J1）出厂设置为NO，COM（J3）出厂设置为GND。
三、门禁机编程方法：1．“#”键：功能键，进入编程模式（1）按“#”字键，红灯、绿灯、橙灯齐闪亮。
（2）输入5位系统密码（出厂密码：12345），蜂鸣器鸣响一声，红灯和橙灯亮、绿灯熄灭，门禁机进入系统编程状态。
2．“0”键，加入卡+密码型用户（1）按“0”字键，橙灯亮，红灯和绿灯熄灭。
（2）输入4位用户号，绿灯亮，输入号有效。
（3）读取需登录的用户卡，蜂鸣器短鸣一声，输入6位用户密码，蜂鸣器长鸣一声，绿灯闪亮一次熄灭，橙灯和红灯亮，用户登录成功。
注意：卡+密码是指用户开门需要读卡并正确输入6位相应的开门密码！3．“1”键，修改系统密码（1）按“1”字键，橙灯亮，红灯和绿灯熄灭。
门禁接线方法
门禁接线方法门禁系统在现代社会中扮演着非常重要的角色，它不仅可以有效地控制人员出入，还可以提高安全性和管理效率。
而门禁系统的核心部分之一就是门禁接线。
正确的门禁接线方法不仅可以确保门禁系统的正常运行，还可以提高系统的稳定性和安全性。
下面我们将详细介绍门禁接线的方法。
首先，我们需要明确门禁系统的基本组成部分。
一般来说，门禁系统由门禁主机、门禁控制器、门禁读卡器、门禁电磁锁等组成。
在进行门禁接线之前，我们需要对这些设备有一个清晰的了解，包括各个设备的功能和连接方式。
其次，我们需要准备好门禁接线所需的工具和材料。
常用的工具包括螺丝刀、扳手、剥线钳等。
而常用的接线材料包括接线端子、绝缘套管、电缆等。
确保工具和材料的准备充分，可以有效地提高接线效率和质量。
接下来，我们将详细介绍门禁接线的具体步骤。
首先，我们需要根据门禁系统的实际布线图纸，对各个设备进行合理的布线规划。
在进行接线时，需要确保各个接线端子的连接准确可靠，避免出现接触不良或短路等问题。
其次，我们需要根据实际情况进行电缆的剥皮和接线端子的安装，确保每根导线的连接牢固可靠。
最后，我们需要对接线进行仔细的检查和测试，确保门禁系统的各项功能正常运行。
在进行门禁接线时，需要注意一些常见的问题和注意事项。
首先，需要注意接线端子的选择和安装，确保端子的质量和连接可靠性。
其次，需要注意电缆的敷设和保护，避免出现短路、断路等问题。
最后，需要注意接线的标识和整理，确保日后的维护和管理工作能够顺利进行。
总的来说，门禁接线是门禁系统安装中非常重要的一环，它直接关系到系统的稳定性和安全性。
正确的门禁接线方法不仅可以提高系统的使用效率，还可以减少系统故障的发生。
因此，在进行门禁接线时，我们需要认真对待，确保每一个细节都做到位。
希望通过本文的介绍，能够对门禁接线方法有一个更加清晰的了解，为门禁系统的安装和维护工作提供一些帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刷卡门禁接线说明
1.电源NC 接电锁红线
2.电源GND接电锁黑线
3.电源+12V接门禁主机+12V
4.电源GND接主机GND
5.电源PUSH接主机PUSH /NO
6.门禁机与开关OPUNSW和DGND分别接开关两端
7.门禁机与门铃门禁机的两个BELL分别接门铃的两端
1.DGND 出门按钮正
2.DOIOR1
3.OPENSW 出门按钮负
4.PUSH/ NO 控制
5.NC 常开
6.GND 电源负
7.+12V 电源正
8.BELL 门铃
9.BELL 门铃
刷卡门禁修改操作表
功能设置第一步第二部第三部第四部第五步
修改编程密码按输按0 输入6位新编码重复一次编码修改开锁时间* 入按2 输入03（TT=03秒）按*号退出
键编
修改通用密码程按3 输入4为新编码按*号退出
密
码输入3位编码
增加有效卡按5 （注001~500之间+感应卡（1~n张）
不可重复）
删除有效卡按7 输入3位编码或感应删除卡
注；编程默认密码；990101
开门密码；1234
卡密码默认；0000
强制恢复出厂编程密码；短接J2 两孔后松开即可。
中控F7指纹门禁接线说明
1.主机的电源接；正极 +12V 负极 GND
2.主机的 COM 和 GND 要短接
3.主机的 控制线接NO
门禁控制电源；NC 和接锁正极 GND 接锁负极
；PUSH 接主机的控制线和出门按钮的正极 ；出门按钮的负极接 GND
；+12V 接主机的正极GND 接主机的负极
中控F7射频卡门禁接线
12V 电源正极 GND 电源负极 NO 常开（控制端正极） COM 公共端（控制负）
主机线排列图
ALM- 报警正 RJ451 考勤端口
ALM+ 报警负 RJ452 NC 常闭 RJ453 COM 公共端 RJ456 NO 常开
J12 wiegand 输出 BUT 出门按钮正 WDO GND 出门按钮负 GND SEN 门磁 RXD RS232 BEL+ 门铃正 TXD BEL- 门铃负 GND GND 电源负 485A RS485
12V
电源正 485B
OTA600考勤门禁接线
PSK NO （控制正） D1 COM （控制负） DO NC VOUT +5V GND
GND GND （电源负） 485+ +9V （电源正）
485_
注；只接以上说明的，其他均不需要接 门禁电源； 磁力锁；V+(电源正) 12V(电源正 双开门 V —电源负
GND （电源负
NO（常开）PUSH（控制端
COM（公共端）NO（常开
NC（常闭）GND（公共端注；以上锁只需要接正负极就可以了，NC（常闭
单开门；红（正极）+PUSH
黑（负极）。
