西门子 PLC教程 S7-200/S7-300
8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。点中NETWORK SETTING页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。
西门子 PLC教程 S7-200/S7-300
9、点击确定，即可生成一个PROFIBUS-DP网络
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
S7-300网络特点 下一页
网络详细信息
西门子 PLC教程 S7-200/S7-300
S7-300硬件组态
西门子 PLC教程 S7-200/S7-300
8、点击STATION\Properties,打开 PC STATION 属性画面，点开CONFIGURATION 页。在 中间的框中是PC STATION 的组态文件的文件夹地址和名称。我们可以用该文件配置PC机的 CP5611网卡
以上是一个完整的网络组态过程！
MPI网络通讯： 回顾
PROFIBUS网络通讯：回顾 》22页
西门子 PLC教程 S7-200/S7-300
S7-200硬件特点和系统配置
➢ s7-200系列可编程 控制器是西门子PLC产品中的小型一组 ，即为Micro PLC ➢中央处理单元 CPU 221、CPU222、CPU224、CPU226 ➢扩展模块
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
西门子 PLC教程 S7-200/S7-300
工业以太网 CP243-1 通讯处理器

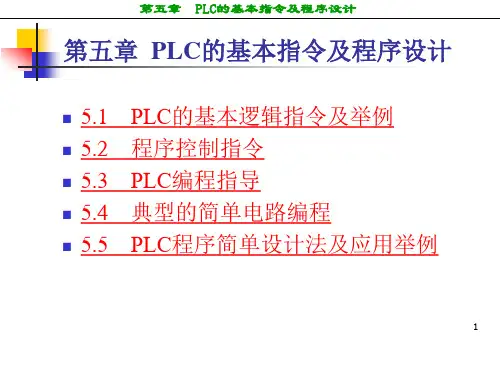

西门子PLC授课PPT
（1）S，置位指令
将位存储区的指定位（位bit）开始的N个同类存储器位置位。
用法： S
bit, N
例： S
Q0.0, 1
（2）R，复位指令
将位存储区的指定位（位bit）开始的N个同类存储器位复位。当用复位
指令时，如果是对定时器T位或计数器C位进行复位，则定时器位或计数
器位被复位，同时，定时器或计数器的当前值被清零。
多为128个）物理输出点被立即置位，同时，相应的输出映像寄存器的内容也
被刷新。
用法：SI
bit, N
例： SI
Q0.0, 2
注意：bit只能是Q类型。
（4）RI，立即复位指令
用立即复位指令访问输出点时，从指令所指出的位（bit）开始的
N个（最多为128个）物理输出点被立即复位，同时，相应的输出映像
11
（3）OLD指令无操作数。
第五章 PLC的基本指令及程序设计
5.1.5 并联电路块的串联连接指令
两条以上支路并联形成的电路叫并联电路块。 ALD（And Load）：与块指令。用于并联电路块的串联连接。
图5-6 ALD指令的用法
使用说明：
（1）在块电路开始时要使用LD、LDN指令。
（2）在每完成一次块电路的串联连接后要写上ALD指令。
10
（2）O、ON指令的操作数同前。
第五章 PLC的基本指令及程序设计
5.1.4 串联电路块的并联连接指令
两个以上触点串联形成的支路叫串联电路块。 OLD（Or Load）：或块指令。用于串联电路块的并联连接。
图5-5 OLD指令的用法
使用说明：（1）在块电路的开始也要使用LD、LDN指令。
（2）每完成一次块电路的并联时要写上OLD指令。
西门子PLC培训讲稿概述PPT课件
第9页/共22页
九、PLC控制器的特点
1. 控制程序可变，具有很好的柔性，在生产工艺流程改变或生产 设备更新的情况下，不必改变PLC的硬设备，只需改变程序就可满足 要求．因此，除单机控制外，PLC在柔性制造单元（FMC）,柔性制造 系统（FMS），以致工厂自动化（FA）中也被大量采用．
2. 具有高度可靠性，适用于工业环境，PLC产品的平均故障间隔 时间（MTBF）一般可达到5年以上，因此是一种高度可靠的工业产品， 大大提高了生产设备的运行效率．PLC不要求专用设备的机房，这为 工业现场的大量直接使用提供了方便．
第21页/共22页
感谢您的观看！
第22页/共22页
第8页/共22页Leabharlann 、PLC的定义和硬件、软件的基本构 成
根据IEC标准，给PLC下的定义： 它是在工业环境中使用的数字操作的电子系统，它使
用可编程存储器内部储存用户设计的指令，这些指令用来实 现特殊的功能，诸如逻辑运算，顺序操作，定时，计数以及 算术运算和通过数字或模拟输入／输出来控制各种类型的机 械或过程。
第20页/共22页
（八）PLC 的I/O模板
中 央 处 理 器 和 中 央 存 储 器 通 过 总 线 与 输 入 ／ 输 出 （ I/O ） 交 换 信 息．PLC以输入／输出接口从被控过程采集信息和用来控制被控过程．因此 I/O在PLC中起重要作用．工业控制机通常使用在比较恶劣，苛刻的现场环 境，这就对I/O提出比较高的要求．尽管I/O摸板的电路并不十分复杂，但 PLC用的I/O，工艺都十分考究，对于抑制工业环境带来的干扰都采取了许 多有效措施(要符合EMC 电磁兼容性标准)．此外，为了用户接线和检查的 方便，所有I/O摸板都带有端子或方便可靠的接插座，以及标志状态的指示 灯．
九、PLC控制器的特点
1. 控制程序可变，具有很好的柔性，在生产工艺流程改变或生产 设备更新的情况下，不必改变PLC的硬设备，只需改变程序就可满足 要求．因此，除单机控制外，PLC在柔性制造单元（FMC）,柔性制造 系统（FMS），以致工厂自动化（FA）中也被大量采用．
2. 具有高度可靠性，适用于工业环境，PLC产品的平均故障间隔 时间（MTBF）一般可达到5年以上，因此是一种高度可靠的工业产品， 大大提高了生产设备的运行效率．PLC不要求专用设备的机房，这为 工业现场的大量直接使用提供了方便．
第21页/共22页
感谢您的观看！
第22页/共22页
第8页/共22页Leabharlann 、PLC的定义和硬件、软件的基本构 成
根据IEC标准，给PLC下的定义： 它是在工业环境中使用的数字操作的电子系统，它使
用可编程存储器内部储存用户设计的指令，这些指令用来实 现特殊的功能，诸如逻辑运算，顺序操作，定时，计数以及 算术运算和通过数字或模拟输入／输出来控制各种类型的机 械或过程。
第20页/共22页
（八）PLC 的I/O模板
中 央 处 理 器 和 中 央 存 储 器 通 过 总 线 与 输 入 ／ 输 出 （ I/O ） 交 换 信 息．PLC以输入／输出接口从被控过程采集信息和用来控制被控过程．因此 I/O在PLC中起重要作用．工业控制机通常使用在比较恶劣，苛刻的现场环 境，这就对I/O提出比较高的要求．尽管I/O摸板的电路并不十分复杂，但 PLC用的I/O，工艺都十分考究，对于抑制工业环境带来的干扰都采取了许 多有效措施(要符合EMC 电磁兼容性标准)．此外，为了用户接线和检查的 方便，所有I/O摸板都带有端子或方便可靠的接插座，以及标志状态的指示 灯．
20988_西门子PLC培训系列资料8演示课件pptx
23
06
故障诊断与维护保养策略
2024/1/25
24
常见故障类型及原因分析
01
02
03
04
电源故障
由于电源线路短路、过载或电 源模块损坏等原因导致。
通信故障
通信线路中断、通信接口损坏 或通信参数设置错误等。
I/O模块故障
输入/输出模块损坏、接线错 误或外部设备故障等。
程序错误
程序逻辑错误、变量设置错误 或程序丢失等。
18
程序调试方法及技巧分享
01
02
03
调试工具介绍
介绍西门子PLC编程软件 提供的调试工具，如监视 窗口、强制窗口、调用堆 栈等。
2024/1/25
调试步骤
讲解程序调试的基本步骤 ，包括设置断点、单步执 行、查看变量值等。
调试技巧分享
分享一些实用的调试技巧 ，如如何快速定位程序错 误、如何优化程序性能等 。
30
实施效果评价
生产效率提升
通过自动化改造，生产线运行更加稳定 可靠，生产效率得到显著提升。
节能减排效果
优化控制策略，降低设备运行能耗， 同时减少生产过程中的废弃物排放。
2024/1/25
产品质量改善
自动化控制系统能够精确控制生产过 程中的各项参数，产品合格率明显提 高。
经济效益显著
虽然自动化改造初期投入较大，但长 期来看，能够为企业带来可观的经济 效益。
，构建满足特定功能的控制系 统。
2024/1/25
实现控制功能
通过硬件组态，可以构建符合 控制需求的系统，实现特定的 控制功能。
提高系统性能
合理的硬件组态可以优化系统 性能，提高处理速度和稳定性 。
降低成本
06
故障诊断与维护保养策略
2024/1/25
24
常见故障类型及原因分析
01
02
03
04
电源故障
由于电源线路短路、过载或电 源模块损坏等原因导致。
通信故障
通信线路中断、通信接口损坏 或通信参数设置错误等。
I/O模块故障
输入/输出模块损坏、接线错 误或外部设备故障等。
程序错误
程序逻辑错误、变量设置错误 或程序丢失等。
18
程序调试方法及技巧分享
01
02
03
调试工具介绍
介绍西门子PLC编程软件 提供的调试工具，如监视 窗口、强制窗口、调用堆 栈等。
2024/1/25
调试步骤
讲解程序调试的基本步骤 ，包括设置断点、单步执 行、查看变量值等。
调试技巧分享
分享一些实用的调试技巧 ，如如何快速定位程序错 误、如何优化程序性能等 。
30
实施效果评价
生产效率提升
通过自动化改造，生产线运行更加稳定 可靠，生产效率得到显著提升。
节能减排效果
优化控制策略，降低设备运行能耗， 同时减少生产过程中的废弃物排放。
2024/1/25
产品质量改善
自动化控制系统能够精确控制生产过 程中的各项参数，产品合格率明显提 高。
经济效益显著
虽然自动化改造初期投入较大，但长 期来看，能够为企业带来可观的经济 效益。
，构建满足特定功能的控制系 统。
2024/1/25
实现控制功能
通过硬件组态，可以构建符合 控制需求的系统，实现特定的 控制功能。
提高系统性能
合理的硬件组态可以优化系统 性能，提高处理速度和稳定性 。
降低成本
《西门子PLC培训系列》PPT课件
某食品饮料生产线自动化控制系 统设计。
04
CATALOGUE
通信协议与网络技术
通信协议简介及特点分析
通信协议定义
01
通信协议是指双方实体完成通信或服务所必须遵循的规则和约
定，包括语法、语义和时序三要素。
西门子PLC常用通信协议
02
PPI、MPI、PROFIBUS、PROFINET等，每种协议都有其特定
发展历程
从1969年美国DEC公司研制出第一台PLC开始，经历了从简单到复杂、从低级 到高级的发展历程，现已成为工业自动化领域不可或缺的核心控制设备。
PLC工作原理及结构组成
工作原理
PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行 用户程序，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
优化
生产线的运行维护和保养建议， 包括定期检查、预防性维护和故
障处理
06
CATALOGUE
故障诊断与维护保养策略
常见故障类型及原因分析
电源故障
由于电源线路短路、过载或电源模块损坏等 原因导致。
输入/输出故障
输入/输出模块损坏、接线错误或外部设备 故障等。
通信故障
通信线路中断、通信参数设置错误或通信模 块故障等。
结构组成
主要包括中央处理单元（CPU）、存储器、输入输出接口电路、电源及编程器等部 分。
西门子PLC产品系列介绍
S7-200系列
小型PLC，适用于简单控制系统。
S7-300系列
中型PLC，模块化结构，适用于中等规模控制系统。
S7-400系列
大型PLC，高性能、高可靠性，适用于复杂控制系统。
S7-1200/S7-1500系列
04
CATALOGUE
通信协议与网络技术
通信协议简介及特点分析
通信协议定义
01
通信协议是指双方实体完成通信或服务所必须遵循的规则和约
定，包括语法、语义和时序三要素。
西门子PLC常用通信协议
02
PPI、MPI、PROFIBUS、PROFINET等，每种协议都有其特定
发展历程
从1969年美国DEC公司研制出第一台PLC开始，经历了从简单到复杂、从低级 到高级的发展历程，现已成为工业自动化领域不可或缺的核心控制设备。
PLC工作原理及结构组成
工作原理
PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行 用户程序，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
优化
生产线的运行维护和保养建议， 包括定期检查、预防性维护和故
障处理
06
CATALOGUE
故障诊断与维护保养策略
常见故障类型及原因分析
电源故障
由于电源线路短路、过载或电源模块损坏等 原因导致。
输入/输出故障
输入/输出模块损坏、接线错误或外部设备 故障等。
通信故障
通信线路中断、通信参数设置错误或通信模 块故障等。
结构组成
主要包括中央处理单元（CPU）、存储器、输入输出接口电路、电源及编程器等部 分。
西门子PLC产品系列介绍
S7-200系列
小型PLC，适用于简单控制系统。
S7-300系列
中型PLC，模块化结构，适用于中等规模控制系统。
S7-400系列
大型PLC，高性能、高可靠性，适用于复杂控制系统。
S7-1200/S7-1500系列
