MATLAB-simulink的数值运算
simulink数学运算的取整模块

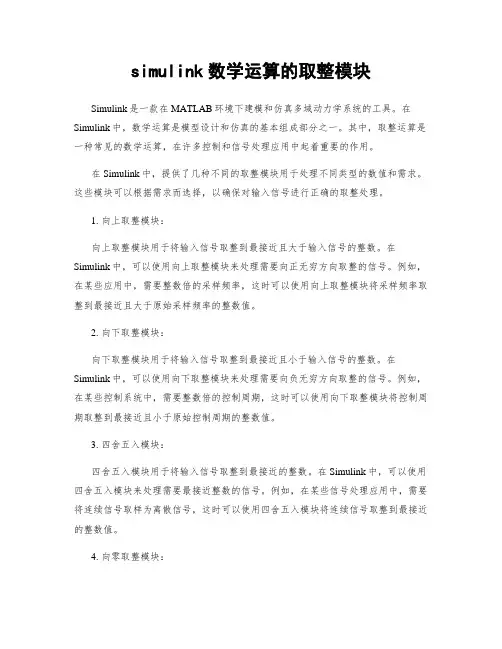

simulink数学运算的取整模块Simulink是一款在MATLAB环境下建模和仿真多域动力学系统的工具。
在Simulink中,数学运算是模型设计和仿真的基本组成部分之一。
其中,取整运算是一种常见的数学运算,在许多控制和信号处理应用中起着重要的作用。
在Simulink中,提供了几种不同的取整模块用于处理不同类型的数值和需求。
这些模块可以根据需求而选择,以确保对输入信号进行正确的取整处理。
1. 向上取整模块:向上取整模块用于将输入信号取整到最接近且大于输入信号的整数。
在Simulink中,可以使用向上取整模块来处理需要向正无穷方向取整的信号。
例如,在某些应用中,需要整数倍的采样频率,这时可以使用向上取整模块将采样频率取整到最接近且大于原始采样频率的整数值。
2. 向下取整模块:向下取整模块用于将输入信号取整到最接近且小于输入信号的整数。
在Simulink中,可以使用向下取整模块来处理需要向负无穷方向取整的信号。
例如,在某些控制系统中,需要整数倍的控制周期,这时可以使用向下取整模块将控制周期取整到最接近且小于原始控制周期的整数值。
3. 四舍五入模块:四舍五入模块用于将输入信号取整到最接近的整数。
在Simulink中,可以使用四舍五入模块来处理需要最接近整数的信号。
例如,在某些信号处理应用中,需要将连续信号取样为离散信号,这时可以使用四舍五入模块将连续信号取整到最接近的整数值。
4. 向零取整模块:向零取整模块用于将输入信号取整到最接近且距离零最近的整数。
在Simulink 中,可以使用向零取整模块处理需要接近零的信号。
例如,在某些数值处理应用中,需要将浮点数转换为整数,而且需要尽量减小舍入误差,这时可以使用向零取整模块将浮点数取整到最接近且距离零最近的整数。
除了上述几种常用的取整模块外,Simulink还提供了其他一些取整模块,如模长度取整模块和向上/向下舍入模块等,以满足更复杂的数学运算需求。
在使用Simulink的取整模块时,需要注意数值范围和溢出问题。
Matlab-Simulink基本模块操作
第2章 Simulink模块操作
表 2-2 控制模块方块图的参数
参数
定义
ScreenColor BackgroundColor
模型方块 图的背景色 模块和标 注的背景色
Fore groun dColor
模块和标 注的前景色
第2章 Simulink模块操作
用户可以把这些参数设置为如下任一值: 'black','white','red','green','blue','cyan','magenta',
第2章 Simulink模块操作
Simulink模块操作
2.1 模块操作 2.2 改变模块外观 2.3 设置模块参数 2.4 标注方块图 2.5 模块属性对话框 2.6 显示模块输出 2.7 控制和显示模块的执行顺序 2.8 查表编辑器 2.9 鼠标和键盘操作概述
第2章 Simulink模块操作
2.1 模 块 操 作
2.1.1 Simulink模块类型 用户在创建模型时必须知道,Simulink把模块分为两种
类型:非虚拟模块和虚拟模块。非虚拟模块在仿真过程中起 作用,如果用户在模型中添加或删除了一个非虚拟模块,那 么Simulink会改变模型的动作方式;相比而言,虚拟模块在 仿真过程中不起作用,它只是帮助以图形方式管理模型。此 外,有些Simulink模块在某些条件下是虚拟模块,而在其他 条件下则是非虚拟模块,这样的模块称为条件虚拟模块。表 2-1列出了Simulink中的虚拟模块和条件虚拟模块。
第2章 Simulink模块操作 图2-10
第2章 Simulink模块操作
2.2.3 指定方块图颜色 Simulink允许用户在方块图中指定任何模块或标注的前景色
matlab simulink 里的矩阵运算
matlab simulink 里的矩阵运算Matlab Simulink 中的矩阵运算矩阵运算是Matlab Simulink 中常用到的一种操作,通过矩阵运算,我们可以进行高效且方便的线性代数计算。
本文将详细介绍Matlab Simulink 中的矩阵运算,并逐步回答与之相关的问题。
一、Matlab Simulink 中的矩阵在Matlab Simulink 中,矩阵是一种经常用到的数据结构。
矩阵是由行和列组成的二维数组,用于存储和处理多个相关数据。
1.1 矩阵的定义和表示在Matlab Simulink 中,可以通过使用方括号"[]" 表示矩阵。
下面是一个简单的例子:A = [1, 2, 3; 4, 5, 6; 7, 8, 9]这个例子定义了一个3x3 的矩阵A,其中包含了9 个元素。
1.2 矩阵的运算Matlab Simulink 提供了一系列矩阵运算函数,用于执行各种矩阵操作。
下面我们将逐步回答与矩阵运算相关的问题。
问题1:如何计算两个矩阵的加法和减法?答:在Matlab Simulink 中,可以使用"+" 运算符执行矩阵的加法操作,使用"-" 运算符执行矩阵的减法操作。
下面是一个示例代码:A = [1, 2; 3, 4];B = [5, 6; 7, 8];C = A + B 矩阵加法D = A - B 矩阵减法在这个示例中,我们定义了两个2x2 的矩阵A 和B,并计算了它们的加法和减法。
结果存储在矩阵C 和D 中。
问题2:如何计算矩阵的乘法?答:在Matlab Simulink 中,可以使用"*" 运算符执行矩阵的乘法操作。
下面是一个示例代码:A = [1, 2; 3, 4];B = [5, 6; 7, 8];E = A * B 矩阵乘法在这个示例中,我们定义了两个2x2 的矩阵A 和B,并计算了它们的乘法。
matlab函数以及simulink模块的使用---S-function
matlab函数以及simulink模块的使⽤---S-function⼀、simulink中S-function(S- function模块,位于 Simulink/User- Defined Functions模块库中)1、S- function属性窗⼝介绍(1)S- function name:S- functioni的名字,随便写,⾃⼰认识即可(2)S- function parameters:S- function的模块参数,默认为空(3)S-function modS- function的模块,⽆需修改,采⽤系统默认模块即可也就是说,这三个参数,只需要修改第⼀个参数为模块命名即可(4)点击Edit,可以进⼊S- function!的代码编辑界⾯2、S- function内部函数介绍(1)[sys, X0,str,ts]= functionName(t,x,u,flag)这是函数的总⼊⼝,收到信号后,⾸先进⼊这个函数.这个函数包含⼀个 switch语句,根据情况进⼊不同的⼦函数.(2)[sys, XO,str,ts, simstate Compliance]= mdllnitialize Sizes;S- function进⾏基本的设置,具体参数会在后⾯进⾏介绍。
相当于构造函数(3)sys= mdlDerivatives(t,x,u);该函数仅在连续系统中被调⽤,⽤于产⽣控制系统状态的导数(4)sys= mdlUpdate(t, x,u);该函数仅在离散系统中被词⽤,⽤于产⽣控制系统的下⼀个状态(5)sys= mdlOutputs(t, x,u);产⽣(传递)系统输出(6)sys= mdlGetTimeOfNextVarHit(t,x,u)获得下⼀次系统执⾏( next hit)的时间,该时间为绝对时间,此函数仅在采样时间数组中指定变量离散时间采样时间[-2 0]时会被调⽤(7)sys= mdiTerminate(t,x,u)相当于构析函数,结束该仿真模块时被调⽤3、S- function的执⾏顺序(1)在仿真开始时,执⾏ mdllnitialize Sizes(2)若系统包含连续部分,则调⽤ mdlDerivatives;若系统包含离散部分,则调⽤ mdlUpdate(3)调⽤ mdlOutputs,产⽣输出(4)若满⾜条件,则执⾏ mdlGetTimeOfNextVarHit(5)循环执⾏1--3,直⾄仿真停⽌(6)执⾏ mdITerminate,仿真停⽌4、S- function输⼊输出参数含义(1)输⼊参数t,x,u,flagt:系统时间x:系统状态u:系统输⼊,即在 simulink models中连接⾄S- function的线上的数据。
MATLAB-SIMULINK讲解完整版
点击图3-2中“树状结构目录窗口”中各模块库名前带 “+”的小方块可展开二级子模块库的目录。“模块窗口” 中显示的是用户在“树状结构目录窗口”中选中的模块库所 包含的模块图标。如果显示的模块图标前带“+”的小方块, 表明该图标下还有三级目录,直接点击该图标可在该窗口中 展现三级目录下的模块图标。
为了叙述方便,本书将模块库中以图标形式表示的典型 环节称为模块,将用典型环节模块组成的系统仿真模型简称 为模型。
在SIMULINK中创建子系统一般有两种方法。
1) 通过“子系统”模块的方法 该方法要求在用户的模型里添加一个称为Subsystem的 子系统模块,然后再往该模块里加入组成子系统的各种模块。 这种方法适合于采用自上而下设计方式的用户,具体实现步 骤如下: (1) 新建一个空白模型。 (2) 打开“端口和子系统”(Ports&Subsystems)模块库, 选取其中的“子系统”(Subsystem)模块并把它复制到新建的 仿真平台窗口中。
第3章 SIMULINK应用基础
3.1 SIMULINK仿真环境 3.2 SIMULINK的基本操作 3.3 SIMULINK系统建模 3.4 SIMULINK运行仿真 3.5 SIMULINK模块库 3.6 SIMULINK系统仿真应用 习题
3.1 SIMULINK仿真环境 SIMULINK是MATLAB的一个分支产品,主要用来实 现对工程问题的模型化及动态仿真。SIMULINK体现了模块 化设计和系统级仿真的思想,采用模块组合的方法使用户能 够快速、准确地创建动态系统的计算机模型,使得建模仿真 如同搭积木一样简单。SIMULINK现已成为仿真领域首选的 计算机环境。
单击模块,拖曳模块到合适的位置,松开鼠标按键
方法 1:选中模块,选择菜单命令[Format>Rotate Block], 模块顺时针旋转 90°;选择菜单命令[Format>Flip Block],
MATLAB-Simulink的基础应用..
第3节 仿真模型的搭建方法与步骤
3.1 传感器输出特性仿真
例:已知某直流比较仪的输出特性曲线表达式为: I1=kI2+I0 式中I1和I2分别是一次电流和二次电流,I0为比较 仪的偏置系数,k为比较仪的灵敏度,已知k=114和 I0=110mA,试用Simulink绘制该比较仪的输出特性曲 线。 1. 调用功能模块 确定需要哪些功能模块,并找到所在的模块库。需 要以下模块:Ramp、Constant、Gain、sum、scope。
2
第2节 Simulink的操作方法
2.1 Simulink的运行操作
1、运行Simulink的方法 在MATLAB的命令窗口直接键入“simulink”; 利用MATLAB工具条上的Simulink快捷键图标; 在MATLAB菜单中,选择“File-New-Model” 2、打开已存在的模型文件 在MATLAB主窗口中直接键入文件名(不加扩展 名); 在MATLAB菜单中,选择“File-Open-Model” 利用MATLAB工具条上的“打开”图标。
13
4. 由功能模块组合成子系统 将现有的多个功能模块组合起来,形成新的功能模块。 例:构建下图所示的子系统
14
第4节 电力系统仿真初探
4.1 电力系统元件库简介
4.1.1 启动电力系统元件库 1. 利用指令窗口启动 在指令窗口中输入以下指令即可。 >> powerlib 2. 利用“开始”导航区启动 Start→Simulink →SimPowerSystem →Block Library 8.1.2 退出电力系统元件库 1. 单击“电力系统元件库”对话框中的File菜单,激活Exit Matlab命令即可; 2. 单击“电力系统元件库”对话框右上角上的“×”按钮即 15 可完成退出。
matlab中simulink使用技巧
参加数学建模已经很多年了,算来其中所学多源于网络上各位前辈的无私奉献。
饮水当思源,承志以后继。
故而添加此分类,用于交流我这些年的心得。
心得分为软件和算法两类,软件可能会包括m atlab/simulin k,maple,mathema ti ca,spss(被收购成了pa sw),ansys,ansoft/maxwell,comsol,p scad,tc,算法可能有GA,NNs。
当然,受到专业研究所限,很多时候无法得心应手,献丑于此,只为提醒自己要做到更好。
恰巧,我在自己学校的b bs上申请了相关版面的版主职位,也希望自己能整理出些基础教学,以备后生晚辈们入门。
暂时的想法是,先说些simu link的相关知识,因为工科学生最常用的就是这个仿真环境,而其他软件又恰好对他保留了接口,可以说这个软件成为了算法的中心。
以后将陆续说些si muli nk不能完成的任务,并推荐能完成这些任务的工具。
开始吧——simulin k可以视作m a tlab下的工具库,matlab版本不断更新,si mulin k也不断更新,当前版本为ma tlab2011b。
首先要明确,simulin k的作用为求解常微分方程(组)!且这是他唯一的作用!也就是说偏微分方程在sim ulink中是无法求解的,需要其他工具或软件作为接口,或者你够牛的,就直接写个有限元的程序。
当然,常微分方程是不够的,为适应数字控制电路等离散系统,simulin k可以求解离散的常微分方程,也就是差分方程,略微麻烦,不做重点介绍。
然后来看看si mulink求解常微分方程(组)的方法,首先要把方程写成如下形式:y1'=f1(y1,y2,...yn,t)y2'=f2(y1,y2...yn,t)...yn'=fn(y1,y2...yn,t)至于如何写成这种形式,就是降阶了,线性代数里说的很多了,比如y1=y;y2=y1'=y';y3=y2'=y''...需要注意的是,等号右侧不能有导数项,如果等号右边出现了导数项,则说明这个方程需要积分一次。
matlab之simulink最通俗教程
matlab之simulink最通俗教程Simulink是MATLAB的一个重要工具箱,用于建模和仿真控制系统。
Simulink提供了一种图形化建模环境,可以方便地构建复杂系统,并对其进行仿真和分析。
本文将详细介绍Simulink的基本原理和使用方法,以便初学者快速入门。
Simulink模型由各种模块组成,这些模块可以是系统组件、数学算法或信号处理函数。
用户可以使用Simulink库中的预定义模块,也可以自己编写MATLAB函数来创建自定义模块。
模块之间的连接通过信号线进行,可以传递各种类型的信号,如数值、布尔值和字符串。
使用Simulink建模的第一步是创建一个新模型。
在MATLAB命令窗口中输入“simulink”命令即可打开Simulink库浏览器。
然后,可以从左侧的“Simulink Library Browser”面板中拖动所需的模块到模型窗口中。
常用的模块包括输入输出模块、数学运算模块和逻辑控制模块。
在模型中添加模块后,可以使用鼠标将它们连接在一起。
要创建连接线,只需点击模块输出端口并将鼠标拖动到另一个模块的输入端口。
连接线将自动连接两个模块,形成信号传递路径。
连接线上可以添加箭头标记,用于指定信号的流动方向。
模型的参数和设置可以在模型窗口的右侧“Properties”面板中进行调整。
例如,可以设置模块的初始状态、仿真时间范围和采样时间。
还可以为模块添加注释、设置显示颜色和调整模块大小等。
Simulink提供了多种仿真和分析工具,用于评估模型的性能和行为。
可以使用“Simulate”按钮开始仿真并观察模型的实时响应。
仿真结果可以以图表或波形图的形式显示,并可以保存和导出到MATLAB工作空间中进行后续处理。
还可以使用模型验证和优化工具来检查模型的准确性和效率。
除了基本的建模和仿真功能外,Simulink还支持代码生成和硬件连接。
可以将Simulink模型转换为C代码,并嵌入到嵌入式系统中。
matlab simulink每一模块的介绍
matlab simulink每一模块的介绍
MATLAB Simulink是一款用于建立和仿真动态系统模型的软
件工具。
它基于MATLAB编程语言,并提供了图形化界面,
用户可以使用各种模块来构建复杂的系统模型。
以下是Simulink中一些常用模块的介绍:
1. Constant(常数):用于设置系统中的常数值,如常数信号
输入、定值代码等。
2. Gain(增益):用于调整或放大输入信号的幅度,可以根据需求进行增益设置。
3. Sum(求和):用于将多个输入信号相加,可以选择不同的
输入端口进行加法运算。
4. Product(乘积):用于将多个输入信号相乘,可以选择不
同的输入端口进行乘法运算。
5. Integrator(积分器):用于对输入信号进行积分运算,可以用于模拟系统的积分环节。
6. Derivative(导数器):用于对输入信号进行求导运算,可
以用于模拟系统的微分环节。
7. Transfer Fcn(传递函数):用于建立系统的传递函数模型,可以根据系统参数设置传递函数的分子和分母。
8. Scope(作用域):用于显示系统模型中的信号变化情况,
可以在仿真过程中实时监测信号。
9. To Workspace(输出到工作区):用于将信号输出到工作区,以便后续分析或处理。
这仅是Simulink中一小部分常用模块的介绍,实际上
Simulink提供了大量的模块供用户选择和使用,可以根据具体
的系统模型需求进行选择和组合。
同时,用户还可以借助自定义模块进行更复杂系统的建模和仿真。
MATLAB-SIMULINK实用教程第2章数组、矩阵及其运算
【例2-14】 计算多项式的
( x + 2 x + 3x + 4)(10x + 20x + 30) 卷积。
3 2 2
9.张量积
命令格式:
C=kron (A,B) 则C为mp×nq矩阵。 %A为m×n矩阵,B为p×q矩阵,
【例2-15】
1 2 3 1 2 , B 4 5 6 A 3 4 7 8 9
2.1 数组的创建 1.3.2 Windows下安装MATLAB
1.直接输入法
(1)使用分号,创建一维列数组。
>> D1=[pi;log(5);7+2;2^3] D1 = 3.1416 1.6094 9.0000 8.0000
(2)使用空格,创建一维行数组。
>> D2=[pi log(5) 7+2 2^3] D2 = 3.1416 1.6094 9.0000
2.2.2 加、减运算
加、减运算符为“+”和“−”。运算规则 为对应元素相加、减,即按线性代数中矩阵的 “+”、“−”运算进行。 【例2-6】 加、减运算符示例。
2.2.3 乘法
乘法运算符为“*”。运算规则和线性代 数中矩阵乘法运算相同,即放在前面的矩阵的 各行元素,分别与放在后面的矩阵的各列元素 对应相乘并相加。
zeros ones
magic
linspace logspace
魔方矩阵
线性空间向量 对数空间向量
rand
randn eye
元素服从均匀分布的随机矩阵
元素服从正态分布的随机矩阵 对角线上元素为1的矩阵(单位矩阵)
2.1.4 矩阵元素的标识
找到满足某一条件的矩阵元素称为矩阵元 素的标识。 【例2-3】 找出数组A中所有绝对值大于 3的元素。
MATLAB-Simulink用法
MATLAB-Simulink用法Simulink仿真环境基础学习Simulink是面向框图的仿真软件。
7.1演示一个Simulink的简单程序【例7.1】创建一个正弦信号的仿真模型。
步骤如下:(1) 在MATLAB的命令窗口运行simulink命令,或单击工具栏中的图标,就可以打开Simulink模块库浏览器(Simulink Library Browser) 窗口,如图7.1所示。
图7.1 Simulink界面(2) 单击工具栏上的图标或选择菜单“File”——“New”——“Model”,新建一个名为“untitled”的空白模型窗口。
(3) 在上图的右侧子模块窗口中,单击“Source”子模块库前的“+”(或双击Source),或者直接在左侧模块和工具箱栏单击Simulink下的Source子模块库,便可看到各种输入源模块。
(4) 用鼠标单击所需要的输入信号源模块“Sine Wave”(正弦信号),将其拖放到的空白模型窗口“untitled”,则“Sine Wave”模块就被添加到untitled窗口;也可以用鼠标选中“Sine Wave”模块,单击鼠标右键,在快捷菜单中选择“add to 'untitled'”命令,就可以将“Sine Wave”模块添加到untitled窗口,如图7.2所示。
图7.2 Simulink界面(5) 用同样的方法打开接收模块库“Sinks”,选择其中的“Scope”模块(示波器)拖放到“untitled”窗口中。
(6) 在“untitled”窗口中,用鼠标指向“Sine Wave”右侧的输出端,当光标变为十字符时,按住鼠标拖向“Scope”模块的输入端,松开鼠标按键,就完成了两个模块间的信号线连接,一个简单模型已经建成。
如图7.3所示。
(7) 开始仿真,单击“untitled”模型窗口中“开始仿真”图标,或者选择菜单“Simulink”——“Start”,则仿真开始。
simulink仿真参数设置
1.变步长(Variable—Step)求解器可以选择的变步长求解器有:ode45,ode23,ode113,odel5s,ode23s和discret.缺省情况下,具有状态的系统用的是ode45;没有状态的系统用的是discrete.1)ode45基于显式Runge—Kutta(4,5)公式,Dormand—Prince对.它是—个单步求解器(solver)。
也就是说它在计算y(tn)时,仅仅利用前一步的计算结果y(tn-1).对于大多数问题.在第一次仿真时、可用ode45试一下.2)ode23是基于显式Runge—Kutta(2,3).Bogackt和Shampine对.对于宽误差容限和存在轻微刚性的系统、它比ode45更有效一些.ode23也是单步求解器.3)odell3是变阶Adams-Bashforth—Moulton PECE求解器.在误差容限比较严时,它比ode45更有效.odell3是一个多步求解器,即为了计算当前的结果y(tn),不仅要知道前一步结果y(tn-1),还要知道前几步的结果y(tn-2),y(tn-3),…;4)odel5s是基于数值微分公式(NDFs)的变阶求解器.它与后向微分公式BDFs(也叫Gear方法)有联系.但比它更有效.ode15s是一个多步求解器,如果认为一个问题是刚性的,或者在用ode45s时仿真失败或不够有效时,可以试试odel5s。
odel5s是基于一到五阶的NDF公式的求解器.尽管公式的阶数越高结果越精确,但稳定性会差一些.如果模型是刚性的,并且要求有比较好的稳定性,应将最大的阶数减小到2.选择odel5s求解器时,对话框中会显示这一参数.可以用ode23求解器代替。
del5s,ode23是定步长、低阶求解器.5)ode23s是基于一个2阶改进的Rosenbrock公式.因为它是一个单步求解器,所以对于宽误差容限,它比odel5s更有效.对于一些用odel5s不是很有效的刚性问题,可以用它解决.6)ode23t是使用“自由”内插式梯形规则来实现的.如果问题是适度刚性,而且需要没有数字阻尼的结果,可采用该求解器.7)ode23tb是使用TR—BDF2来实现的,即基于隐式Runge—Kutta公式,其第一级是梯形规则步长和第二级是二阶反向微分公式.两级计算使用相同的迭代矩阵.与ode23s相似,对于宽误差容限,它比odtl5s更有效.8)discrete(变步长)是simulink在检测到模型中没有连续状态时所选择的一种求解器.2.定步长(Flxed—Step)求解器可以选择的定步长求解器有:ode5,ode4,ode3,ode2,ode1和discrete.1)ode5是ode45的一个定步长版本,基于Dormand—Prince公式.2)ode4是RK4,基于四阶Runge—Kutta公式.3) ode3是ode23的定步长版本,基于Bogacki-Sbampine公式.4) ode2是Heun方法,也叫作改进Euler公式.5) odel是Euler方法.6) discrete(定步长)是不执行积分的定步长求解器.它适用于没有状态的模型,以及对过零点检测和误差控制不重要的模型.3.诊断页(Diagnostics)可以通过选择Simulation Parameters对话框的Diagnostics标签来指明在仿真期间遇到一些事件或者条件时希望执行的动作.对于每一事件类型,可以选择是否需要提示消息,是警告消息还是错误消息.警告消息不会终止仿真,而错误消息则会中止仿真的运行.(1)一致性检查一致性检查是一个调试工具.用它可以验证Simulink的0DE 求解器所做的某些假设.它的主要用途是确保s函数遵循Simulink内建模块所遵循的规则.因为一致性检查会导致性能的大幅度下阵(高达40%),所以一般应将它设为关的状态.使用一致性检查可以验证s函数,并有助于确定导致意外仿真结果的原因.为了执行高效的积分运算,Simulink保存一些时间步的结果,并提供给下一时间步使用.例如,某一时间步结束的导数通常可以放下一时间步开始时再使用.求解器利用这一点可以防止多余的导数运算.一致性检查的另一个目的是保证当模块被以一个给定的t(时间)值调用时.它产生一常量输出.这对于刚性求解器(ode23s和odel5s)非常重要,因为当计算Jacobi行列式时.模块的输出函数可能会被以相同的t值调用多次.如果选择了一致性检查,Simulink 置新计算某些值,并将它们与保存在内存中的值进行比较,如果这些值有不相同的,将会产生一致性错误.Simulink比较下列量的计算值:1)输出;2)过零点3)导数;4)状态.(2)关闭过零点检测可以关闭一个仿真的过零点检测.对于一个有过零点的模型,关闭过零点检测会加快仿真的速度,但是可能影响仿真结果的精度.这一选项关闭那些本来就有过零点检测的模块的过零点检测.它不能关闭Hir crossing模块的过零点检测.(3)关闭优化I/O存储选择该选项,将导致Simulink为每个模块约I/()值分配单独的缓存,而不是重新利用援存.这样可以充分增加大模型仿真所需内存的数量.只有需要调试模型时才选择该选项.在下列情况下,应当关闭缓存再利用;1)调试一个C-MEX S-函数;2)使用浮点scope或display模块来察看调试模型中的信号.如果缓存再利用打开,并且试图使用浮点scope或display模块来显示缓存已被再利用的信号,将会打开一个错误对话框.(4)放松逻辑类型检验选择该选项,可使要求逻辑类型输入的模块接受双精度类型输入.这样可保证与Simulink 3版本之前的模型的兼容性.4.提高仿真性能和精度仿值性能相精度由多种因素决定,包括模型的设计和仿真参数的选择.求解器使用它们的缺省参数值可以使大多数模型的仿真比较精确有效,然而,对于一些模型如果调整求解器相仿真参数将会产生更好的结果.而且,如果对模型的性能比较熟悉,并且将这些信息提供给求解器,得到的仿真效果将会提高。
MATLAB–Simulink模块说明
Enabled and Triggered Subsystem
使能和触发子系统
Enabled Subsystem
使能子系统
For Iterator Subsystem
重复操作子系统
Function-Call Generator
函数响应生成器
Function-Call Subsystem
函数响应子系统
Detect Change
检测跳变
Detect Decrease
检测递减
Detect Fall Negative
检测负下降沿
Detect FallNonpositive
检测非负下降沿
Detect Increase
检测递增
Detect Rise Nonnegative
检测非负上升沿
Detect Rise Positive
XY Graph
显示二维图形
13.输入源模块Sources
名称
功能说明
Band-Limited White Noise
带限白噪声
Chirp Signal
产生一个频率不断增大的正弦波
Clock
显示和提供仿真时间
Constant
Lookup Table(n-D)
N维输入信号的查询表(线性峰值匹配)
Lookup Table Dynamic
动态查询表
PreLookup Index Search
预查询索引搜索
Sine
正弦函数查询表
6.数学模块Math Operations
名称
功能说明
Abs
取绝对值
Add
加法
Algebraic Constraint
MATLAB与Simulink基础资料
绘图:
三维图 形
MATLAB绘图
»x=-4:0.1:4; »y=x; »[x,y]=meshgrid(x,y); »z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) ...
- 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) ... - 1/3*exp(-(x+1).^2 - y.^2); »mesh(x,y,z)
a)c1 =1时
1.6
c1=2
c2=1
1.4
c3=0.5
1.2
1
0.8
0.6
0.4
0.2
0
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
time/s
(b) 不同的
c1
图3-15 磁滞回环系统的阶跃响应
SIMULINK基础
系统分析
output
4.5
幅值为1
4
幅值为3
3.5
3
2.5
2
1.5
1
0.5
0 0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 time/s
>>p=[1 -12 0 25 116] p= 1 -12 0 25 116 >>r=roots(p) r= 11.74728287082272 2.70282074384101 -1.22505180733187 + 1.46720800872890i -1.22505180733187 - 1.46720800872890i >>pp=poly(r) pp = 1.0000 -12.0000 0 25.0000 116.0000
matlab中simulink使用技巧 (1)
首先要明确,simulink的作用为求解常微分方程(组)!且这是他唯一的作用!也就是说偏微分方程在simulink中是无法求解的,需要其他工具或软件作为接口,或者你够牛的,就直接写个有限元的程序。当然,常微分方程是不够的,为适应数字控制电路等离散系统,simulink可以求解离散的常微分方程,也就是差分方程,略微麻烦,不做重点介绍。
下一次会介绍矩阵的运算,尤其是如何从元素到矩阵,从向量取元素,并简介下sim-con的设置,及其对运算时间的影响。
很多时候都要在matlab画图的时候添加一些公式符号之类的,有一些特殊的字符并不能直接从键盘上输入,比如希腊字母等等。但是有想用,因为这样使图看起来漂亮而且容易理解。
例如:我想输入摄氏度的符号,怎么办咧?
sin:不只是sin哦,还有cos,arccos等等,记得是弧度制哦~
下面来个简单的例子,比如求解y'=y-x,学过数学的都知道用欧拉方程去求,算个特征根,然后代入初值条件,balabala一算,出来结果了。在simulink里可简单多了,初值条件可以双击intergrator,里面有初值选项,这里默认为0,求解自变量从0到10的解,用示波器观察y,运行后得到结果,如图所示。
也许你突然想到,摄氏度不就是一个小圆圈加一个大写的C么。
于是就用’T=25^oC’来表示了,一看,多少还算是那么回事,但怎么看怎么有点别扭。
因为o作为上标的时候它不是一个正真的圆圈,最多是个椭圆,并且它体积太大了。
好吧,既然如此,那就用中文输入法打个句号“。”上去,即’T=25^。C’
再看的时候,圆圈到是圆圈了,但还是别扭呢?
simulink取余数的命令
simulink取余数的命令Simulink是一款功能强大的图形化建模和仿真软件,用于设计、建模和分析复杂的控制系统和信号处理系统。
在Simulink中,我们可以使用各种不同的模块来建立我们的系统模型,并通过连接这些模块来定义系统的行为。
取余数是在数学和编程中常见的操作之一。
在Simulink中,我们可以使用两种方法来进行取余数的计算:通过使用Simulink内置的模块和通过使用MATLAB Function模块来自定义计算。
一、使用Simulink内置的模块计算余数Simulink内置了一些常见的数学运算模块,其中包括计算余数的模块。
我们可以使用这些模块来进行取余数的计算。
以下是一些常用的模块:1.1 Modulus Operator模块:这个模块可以用来计算两个输入信号之间的余数。
我们只需要将输入信号连接到模块的输入端口,并将模块的输出连接到其他模块或者作为输出信号。
1.2 Float Modulo模块:这个模块可以用来计算两个输入信号之间的浮点余数。
与Modulus Operator模块类似,我们只需要将输入信号连接到模块的输入端口,并将模块的输出连接到其他模块或者作为输出信号。
1.3 Discrete-Time Modulo模块:这个模块用于计算两个输入信号之间的离散余数。
我们可以设置模块的采样时间,并将输入信号连接到模块的输入端口。
模块的输出可以连接到其他模块或者作为输出信号。
这些模块的功能非常强大,可以满足大多数取余数的需求。
但是,它们也有一些限制,例如不能处理复杂的计算操作或矢量运算。
二、使用MATLAB Function模块自定义计算余数Simulink中的MATLAB Function模块允许我们在模型中使用MATLAB代码。
通过使用MATLAB Function模块,我们可以自定义计算余数的算法。
以下是一个简单的示例:2.1 创建一个MATLAB Function模块:在Simulink模型中,点击"Library Browser"工具栏上的"Simulink User-Defined Functions",然后从列表中选择"MATLAB Function"。
第03讲 MATLAB-simulink的数值运算
(4) 矩阵的三角分解
矩阵的三角分解又称为LU分解,它的目的是 将一个矩阵A分解成一个下三角矩阵L和一个上三角 矩阵U的乘积,亦即可以写成A=LU。
在MATLAB下也给出了矩阵的LU分解函数 lu( ),该函数的调用格式为
[L,U]=lu(A)
30
(5) 矩阵的特征值与特征向量
[V,D]=eig(A) 其中:A为要处理的矩阵,D为一个对角矩阵,其对 角线上的元素为矩阵A的特征值,而每个特征值对 应的V矩阵的列为该特征值的特征向量。该矩阵是 一个满秩矩阵,它满足AV=VD,且每个特征向量 各元素的平方和均为1。如果调用该函数时只返回 一个变量D,则D为A的特征值。
25
(7) 矩阵的超越函数
MATLAB中exp( ),sqrt( ),sin( ),cos( ) 等 基本函数命令可以直接使用在矩阵上,这种运算只 定义在矩阵的单个元素上,即分别对矩阵的每个元 素进行运算。 超越数学函数,可以在函数后加上m而成为矩阵 的超越函数,例如expm(A),sqrtm(A),logm(A)分 别为矩阵指数、矩阵开方和矩阵对数。矩阵的超越 函数要求运算的矩阵必须为方阵。
12
矩阵的元素
MATLAB还允许对一个矩阵的单个元素进行赋 值和操作,例如如果想将 A 矩阵的第 2 行第 3 列的元 素赋为100,则可通过下面的语句来完成 >>A(2,3)=100 结果显示: A= 1 2 3 4 5 100 7 8 9 这时将只改变此元素的值,而不影响其它元素的值。 13
矩阵的元素
(3) 矩阵的秩
对于n×m维的矩阵A,若矩阵所有的列向量中 共有 rc个线性无关,则称矩阵的列秩为rc,如果 rc=m, 则称A为列满秩矩阵;相应地,若矩阵A的 行向量中有rr个是线性无关的,则称矩阵A的行秩 为rr, 如果rr=n,则称A为行满秩矩阵。 MATLAB提供了一个内部函数rank( )来用数值 方法求取一个已知矩阵的秩,其调用格式为 k=rank(A)
MatlabSimulink设置并行运算
————————————————————————————————————————————
运行时间为:2.834077 秒。
****************************************************************************************
请您及时更换请请请您正在使用的模版将于2周后被下线请您及时更换
MatlabSimulink设 置 并 行 运 算
Matlab/Simulink设置并行运算
在Matlab中可以通过命令parpool(在较早的版本中命令为matlabpool,该命令在以后的版本中将不再使用)设置并行运 行,加速程序的运行。下面通过2个程序测试加速效果。
运行时间为: 2.857757 秒。
****************************************************************************************
(3) 使用并行运算(4核)
clear clc parpool(4) tic parfor i=1:2 %注意此处不是for
(1) 不使用并行运算
clear; clc tic for i=1:2
c(:,i)=eig(rand(1000)); end toc
———————————————————————————————————————————
运行时间为: 3.845424 秒
***************************************************************************************
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
20
(2) 矩阵的加和减
矩阵的加减法的运算符为“+”和“-”。 矩阵只有同阶方可进行加减运算,标量可以和矩 阵进行加减运算但应对矩阵的每个元素施加运算。 例如 >>A=[1 2 3;4 5 6]; B=A+1 B=
1.5 MATLAB的数值运算
MATLAB具有强大的数值能力,它不仅 能对矩阵和向量进行相应的运算,而且也可 处理多项式的解、数据分析、函数的极值、 线性方程组的解、函数的微积分和函数绘图 等问题。
1
1.5.1 矩阵运算
MATLAB的基本数据单元是不需要指定 维数的复数矩阵,它提供了各种矩阵的运算 与操作,因它既可以对矩阵整体地进行处理, 也可以对矩阵的某个或某些元素进行单独地 处理,所以在MATLAB环境下矩阵的操作同 数的操作一样简单。
10 11 12
12
矩阵的元素
MATLAB还允许对一个矩阵的单个元素进行赋 值和操作,例如如果想将A矩阵的第2行第3列的元 素赋为100,则可通过下面的语句来完成
>>A(2,3)=100 结果显示: A=
12 3 4 5 100 78 9 这时将只改变此元素的值,而不影响其它元素的值。
13
矩阵的元素
17
2. 矩阵的基本运算
矩阵运算是MATLAB的基础,MATLAB 的矩阵运算功能十分强大,并且运算的形式 和一般的数学表示十分相似。
18
(1) 矩阵的转置
矩阵转置的运算符为“ ' ”。例如 >>A
14 25 36
19
矩阵的转置
如果是复数的矩阵,则转置(’)将同时对复数进行 共轭处理,而 (.’)则只是将其排列形式进行转置。 例: >>b=[1+2i 2-7i]' b=
2
1. 矩阵的实现
在 MATLAB 语 言 中 不 必 描 述 矩 阵 的 维 数和类型,它们是由输入的格式和内容来确 定的,例如当
A=[1 2]时,把A当作一个2维行向量; A=5时,把A当作一个标量; A=1+2i时,把A当作一个复数。
3
(1) 矩阵的赋值
矩阵可以用以下几种方式进行赋值: 直接列出元素的形式; 通过语句和函数产生; 建立在文件中; 从外部的数据文件中装入。
n=length(x) 其中,x为要测试的向量名,而返回的n为向量x的 元素个数。
如果对一个矩阵A用length(A)函数测试,则返 回该矩阵行、列的最大值,即该函数等效于 max(size(A))。
10
(2) 矩阵的元素
MATLAB的矩阵元素可用任何表达式来描述, 它既可以是实数,也可以是复数,例如
4
简单矩阵的输入
对于比较小的简单矩阵可以使用直接排列的形 式输入,把矩阵的元素直接排列到方括号中,每行 内的元素间用空格或逗号分开,行与行的内容用分 号隔开。例如,矩阵
在MATLAB下的输入方式为 >>A=[1, 2, 3; 4, 5, 6; 7, 8, 9]
或 >>A=[1 2 3; 4 5 6; 7 8 9]
14
矩阵的元素
MATLAB还允许对子矩阵进行定义和处理。例 如:
>>A(1:3,1:2:5) %取A矩阵的第1行到第3行内, 且位于第1,2,5列上的所有元素构成的子矩阵
>>A(2:3,:) %取A矩阵的第2行和第3行所有元素 构成的子矩阵
15
(3) 特殊矩阵的实现
在MATLAB中特殊矩阵可以利用函数来建立。 (1) 单位矩阵函数eye( ) 基本格式:
6
利用语句或函数产生矩阵
在MATLAB中,矩阵也可利用下面的语 句来产生:
s1:s2:s3 其中,s1为起始值;s3为终止值;s2为步矩。 使用这样的命令就可以产生一个由s1开始, 以步距s2自增,并终止于s3的行向量。
7
利用语句或函数产生矩阵
例如:
>>y=0:pi/4:pi 结果显示:
y=
0 0.7854 1.5708 2.3562 3.1416 如果S2省略,则可以认为自增步距为1,例如
如果给出的行数或列数大于原来矩阵的范围,则 MATLAB将自动扩展原来的矩阵,并将扩展后未赋值的矩 阵元素置为0。例如如果想把矩阵A的第4行第5列元素的值 定义为8,就可以通过下面语句来完成。 >>A(4,5)=8 结果显示:
A= 12 3 00 4 5 100 0 0 78 9 00 00 0 08
A=eye(n) %产生一个n阶的单位矩阵A A=eye(size(B)) %产生与B矩阵同阶的单位 矩阵A 如:A=eye(5)
16
特殊矩阵的实现
(2) 零矩阵函数zeros( ) (3) 1矩阵函数ones( ) (4) 随机元素矩阵函数rand( ) (5) 对角矩阵函数diag( ) (6) 伴随矩阵函数compan( ) (7) 上三角矩阵函数triu( )和下三角矩阵函数 tril( )
5
简单矩阵的输入
对于比较大的矩阵,可以用回车键代替分号, 对每一行的内容分行输入,也可利用续行符号 (…),把一行的内容分两行来输入。例如,
>>A=[ 1 2 3 ; 4 5 6 7 8 9]
或 >>A=[1 2 3 ;4 5… 6; 7 8 9]
输入后A矩阵将一直保存在工作空间中,除非 被替代和清除,在MATLAB的命令窗口中可随时查 看其内容。
>>B=[ -1/3 1.3; sqrt(3) (1+2+3)*i]
结果显示:
B=
-0.3333 1.3000
1.7321
0+6.0000i
11
矩阵的元素
MATLAB允许把矩阵作为元素来建立新的矩阵, 例如,利用A矩阵通过下面的语句
>>C=[A;[10,11,12]] 结果显示:
C= 123 456 789
>>x=1:5 结果显示:
x=
12345
8
利用语句或函数产生矩阵
利用size( )函数可测取一个矩阵的维数,该 函数的调用格式为
[n, m]=size(A) 其中:A为要测试的矩阵名,而返回的两个参数n和 m分别为A矩阵的行数和列数。
9
利用语句或函数产生矩阵
当要测试的变量是一个向量时,当然仍可由 size( )函数来得出其大小,更简洁地,用户可以使 用length( )函数来求出,该函数的调用格式为
