螺旋夹紧机构的种类和结构特点
螺旋夹紧机构设计
螺旋夹紧机构设计
螺旋夹紧机构是一种常用的机械连接方式，可以实现松散零件之间的夹紧或固定。
其设计包括以下几个方面：
1. 松紧度要求：根据实际应用需求确定夹紧程度，即需要固定的零件在夹紧后是否能够达到相对稳定的位置。
2. 力学原理：螺旋夹紧机构的原理是利用螺纹副的互相扭转来产生夹紧力。
需要确定夹紧力大小，以及松散零件之间的摩擦力等力学参数。
3. 材料选择：根据工作环境和夹紧力大小选择合适的材料，以确保机构的强度和耐久性。
4. 结构设计：根据实际应用需求，设计螺旋夹紧机构的结构形式，如夹紧螺母、夹紧螺栓、夹紧套筒等。
5. 螺纹设计：螺旋夹紧机构的夹紧力主要通过螺纹副的扭转来实现，因此需要设计合适的螺纹形状和尺寸，以达到夹紧效果。
6. 装配和调试：设计完成后，需要进行装配和调试，确保螺旋夹紧机构能够正常工作，并满足设计要求。
总之，螺旋夹紧机构的设计需要考虑松紧度要求、力学原理、材料选择、结构设计、螺纹设计以及装配和调试等因素，以实现稳定可靠的夹紧效果。
夹紧机构的基本形式
夹紧机构是一种用于夹持、固定或保持物体位置的装置，常用于机械工程、制造业和工业生产中。
夹紧机构的基本形式可以根据其工作原理和结构特点进行分类，以下是几种常见的夹紧机构形式：
螺旋夹紧机构：通过旋转螺杆或螺母来实现夹紧或释放物体。
螺旋夹紧机构常用于夹持物体的位置调整和固定，例如螺旋千斤顶。
摩擦夹紧机构：通过利用摩擦力来夹紧物体。
这种夹紧机构常用于夹紧工件或工具，如机床上的夹紧刀具和夹具。
弹簧夹紧机构：利用弹簧的弹性力量来夹紧物体。
弹簧夹紧机构常用于夹紧、固定或保持物体位置的场合，如弹簧钳和弹簧夹。
锁紧夹紧机构：通过锁紧装置来夹紧物体，例如螺栓、螺母和销钉等。
这种机构常用于连接和固定物体，提供较高的夹紧力和稳定性。
液压夹紧机构：利用液压系统的力量来夹紧物体。
液压夹紧机构常用于大型工件或需要较大夹紧力的应用，如液压千斤顶和液压夹具。
电磁夹紧机构：通过电磁力来夹紧或释放物体。
电磁夹紧机构常用于自动化系统中，例如电磁夹持装置和电磁锁。
这些是夹紧机构的一些基本形式，实际应用中还可以根据具体需求和应用场景设计和制造不同类型的夹紧机构。
具体选择何种夹紧机构形式取决于工作要求、夹紧力、稳定性要求以及经济性等因素。
螺栓夹紧机构

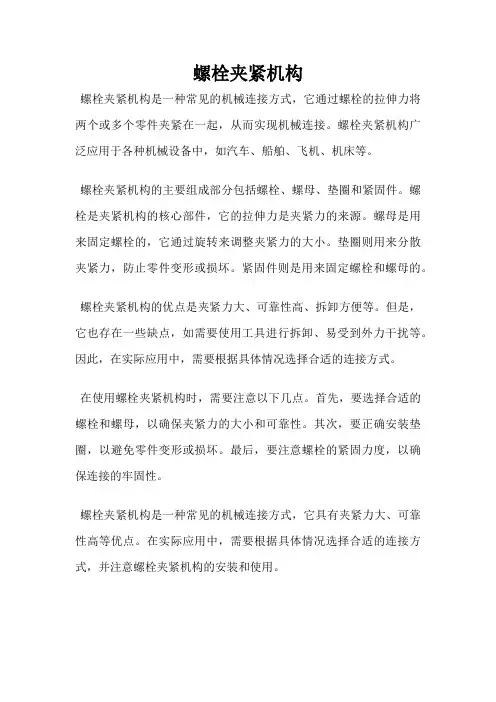

螺栓夹紧机构
螺栓夹紧机构是一种常见的机械连接方式，它通过螺栓的拉伸力将两个或多个零件夹紧在一起，从而实现机械连接。
螺栓夹紧机构广泛应用于各种机械设备中，如汽车、船舶、飞机、机床等。
螺栓夹紧机构的主要组成部分包括螺栓、螺母、垫圈和紧固件。
螺栓是夹紧机构的核心部件，它的拉伸力是夹紧力的来源。
螺母是用来固定螺栓的，它通过旋转来调整夹紧力的大小。
垫圈则用来分散夹紧力，防止零件变形或损坏。
紧固件则是用来固定螺栓和螺母的。
螺栓夹紧机构的优点是夹紧力大、可靠性高、拆卸方便等。
但是，它也存在一些缺点，如需要使用工具进行拆卸、易受到外力干扰等。
因此，在实际应用中，需要根据具体情况选择合适的连接方式。
在使用螺栓夹紧机构时，需要注意以下几点。
首先，要选择合适的螺栓和螺母，以确保夹紧力的大小和可靠性。
其次，要正确安装垫圈，以避免零件变形或损坏。
最后，要注意螺栓的紧固力度，以确保连接的牢固性。
螺栓夹紧机构是一种常见的机械连接方式，它具有夹紧力大、可靠性高等优点。
在实际应用中，需要根据具体情况选择合适的连接方式，并注意螺栓夹紧机构的安装和使用。
常用的夹紧机构严选荟萃
高级教育
25
（4）复合式多件联动夹紧
凡将上述多件联 动夹紧方式合理组 合构成的机构，均 称为复合式多件联 动夹紧。
高级教育
26
夹紧与辅 助支承联 动机构
高级教育
27
六、定心夹紧机构
（一）工作原理
当被加工面以中心要素（轴线、中心平面）为工序加工 基准时，为使基准重合以减少定位误差，常采用能同时实 现对工件定心定位和夹紧的夹紧机构—定心夹紧机构。
高级教育
19
1、单件联动夹紧机构
单件同向联动夹紧机构
高级教育
20
单件对向联动夹紧机构
高级教育
21
单件互垂力或斜交力联动夹紧机构
高级教育
22
2、多件联动夹紧机构
此机构多用于中小 型工件的多件加工。 按其对工件使力方 式的不同，
一般分为四种基本
形式：
（1）平行式多件
联动夹紧
FWi
FW n
高级教育
一、斜楔夹紧机构
1－斜楔 2－工件 3－夹具体 锤击夹紧和松开工件，原理是楔紧作用。斜楔一般用20号
钢渗碳淬火或45号钢淬火。
高级教育
1
1、受力分析：
FW即斜楔对工件的夹紧力 FJ
高级教育
2
直接采用斜楔时产生的夹紧力
⑴夹紧力Fw（ FJ）计算： FQ—作用在斜楔上的原始水平作用力； α—斜楔升角； φ 1、 φ 2：斜楔与工件、夹具体之间的 摩擦角
受力分析: MQ—原始力矩; M1—螺母阻止螺钉转动的力矩; M2—工件阻止螺钉转动的力矩; 仨作用下处于平衡：
高级教育
螺纹的形成
10
2、螺栓压板夹紧机构
可根据杠杆原理改变力臂关系，使操作省力、 使用方便。
典型夹紧机构
2、螺旋夹紧机构
采用螺旋直接夹紧或者采用螺旋与其他元件组合实现夹紧的机 构，统称为螺旋夹紧机构。螺旋夹紧机构具有结构简单、增力大和 自锁性好等特点，很适用于手动夹紧。其缺点是夹紧动作慢，所以 在机动夹紧机构中应用较少。
（1）简单螺旋夹紧机构
图3为最简单的螺旋夹紧机构。如图3a所示，螺钉头部直接与工 件表面接触，螺钉转动时，可能损伤工件表面或带动工件转动。克 服这一缺点的方法是在螺钉头部装上图3b所示的摆动压块。图3c采 用的是一种快速螺旋夹紧机构。
4、联动夹紧机构
联动夹紧机构是一种高效夹紧机构，它可通过一个操作手柄或一个 力装置，对一个工件的多个夹紧点实施夹紧，或同时夹紧若干个工件 图7a所示是单件对向联动夹紧机构。如图7b所示是多件联动夹紧机 。
图7 联动夹紧机构
在设计联动夹紧 机构时，要特别注意 如何使夹紧力同时均 匀地传递作用于各施 力点。
机械制造技术
典型夹紧机构
夹紧机构是夹紧装置的重要组成部分，因为无论采用何 种动力源装置，都必须通过夹紧机构将原始力转化为夹紧力、 各类机床夹具应用的夹紧机构多种多样，以下介绍几种利用 机械摩擦实现夹紧，并可自锁的典型夹紧机构。
1、斜楔夹紧机构
图1为斜楔夹紧机构夹紧工作的实例，图a是在工件上钻相互垂直 的8mm、5mm的两个孔。由于用斜楔直接夹紧工件时夹紧力小且费 时费力，所以生产实践中单独应用的不多，一般情况下是将斜楔与 其他机构联合使用。图b是将斜楔与压板组合而成的机动夹紧机构。 图c是由端面斜楔与压板组合而成的手动夹紧机构。当利用斜楔手动 夹紧工件时，应使斜楔具有自锁功能。因此，在设计斜楔夹紧机构 时，需要解决原始作用力与夹紧力的转换、自锁条件以及选择斜楔 升角等主要问题。
图8 螺旋式定心夹紧机构 1、5—滑座；2、4—V形块钳口；3—调节杆；6—双向螺杆
夹紧机构的介绍
夹具的动力装置
• 产生机动夹紧的动力装置有：气动、液压、 气液联动、电动、真空等等。其中以气动 夹紧装置应用最为普遍。
气动夹紧概述
气压传动系统
活塞式汽缸
1、汽缸体 2、前盖 3、后盖 4、活塞 5、密封圈 6、活塞杆
活塞式汽缸的夹紧力
回转式汽缸
1、夹具 2、过渡盘 3、主轴 4、汽缸 5、过渡缸 6、活塞 7、拉杆 8、导气接头
D 称为圆偏心的特性，反映了圆偏心工作可靠性 e
圆偏心夹紧力的计算
QL Q1r Q1的水平分力Q1
c
Q1 os
QL Qr1
根据斜楔夹紧原理有
W
Q1
(N)
tan1 tan( 2 )
将Q值代入得W
QL
(N)
r[tan1 tan( 2 )]
设1 2 上式可写为：
OX1 R e cos1 同理，在另一位置有OX 2 R eos 2
X1、X 2间夹紧行程为S (R e cos 2 ) (R e cos1) e(cos1 cos 2 )
偏心轮e
S
cos1 cos 2
1、 2为偏心轮工作段始点和终点相对于m点的转角。
组合螺旋夹j紧机构
螺旋压板夹j紧机构
按照杠杆原理并考虑机械效率，夹紧力 W L1 Q
L2
回转压板夹紧机构
1、转轴螺钉 2、止动螺钉 3、夹紧螺钉
钩形压板螺旋夹紧机构
1、套筒 2、钩形压板
快速螺旋夹紧机构
圆偏心夹紧机构3-26
圆偏心夹紧原理
相当于一个曲线斜楔，夹紧原理与 平面斜楔 相似，但升角α不是常数，且与夹 紧点位置有关
作用点靠近加工部位
简述螺旋夹紧机构的结构特点
简述螺旋夹紧机构的结构特点螺旋夹紧机构是一种常见的夹紧机构，其结构特点是由螺旋副和夹紧机构组成。
螺旋副是由螺纹副和滑动副组成，通过螺纹的旋转运动来实现运动与力的传递；夹紧机构通过调节螺纹副的摩擦力来实现夹紧和松开的功能。
螺旋夹紧机构的结构特点主要体现在以下几个方面：1. 螺纹副的设计：螺旋副采用螺纹副来实现运动与力的传递。
螺纹副由外螺纹和内螺纹组成，两者之间形成一个螺旋通道。
外螺纹通过旋转运动推动内螺纹沿螺纹通道移动，从而实现运动传递。
同时，螺纹副的设计还考虑了螺纹的精度、螺距、螺纹角等因素，以提高机构的准确性和稳定性。
2. 夹紧机构的设计：夹紧机构通过调节螺纹副的摩擦力来实现夹紧和松开的功能。
夹紧机构通常由夹紧螺母和夹紧座组成。
夹紧螺母通过旋转来改变螺纹副的摩擦力，从而实现夹紧或松开工件。
夹紧座则用于支撑工件，使其与夹紧螺母紧密接触。
夹紧机构的设计要考虑夹紧力的大小、夹紧方向的可调性、夹紧的可靠性等因素。
3. 中心扩展的描述：螺旋夹紧机构的中心扩展是指机构的夹紧力是从中心向外扩展的。
这是因为螺纹副的工作原理决定的，当外螺纹旋转时，内螺纹会沿着螺纹通道移动，从而改变螺纹副的摩擦力。
由于螺纹副的设计，所以夹紧力会从中心向外逐渐扩展。
这种中心扩展的特点使得螺旋夹紧机构在夹紧工件时能够均匀分布力，并且能够更好地适应不同尺寸的工件。
螺旋夹紧机构的中心扩展是其设计中的一个重要特点。
通过中心扩展，螺旋夹紧机构能够实现对工件的均匀夹紧，并且能够适应不同尺寸的工件。
在实际应用中，螺旋夹紧机构广泛用于机械设备、汽车制造、航空航天等领域，其结构特点和中心扩展的优势使得其具有很高的应用价值。
螺旋夹紧机构的结构特点主要体现在螺纹副的设计和夹紧机构的设计上，其中中心扩展是一个重要特点。
螺旋夹紧机构通过螺纹副的旋转运动和夹紧机构的调节来实现对工件的夹紧和松开。
中心扩展的特点使得螺旋夹紧机构能够均匀分布夹紧力，并且适应不同尺寸的工件。
常见夹紧机构-对工装夹具人员非常有帮助的一份资料
常见夹紧机构夹紧机构的种类很多，这里只简单介绍其中一些典型装置。
（1）斜楔夹紧机构图 4.52所示是一些斜楔夹紧实例。
斜楔夹紧机构是利用斜面的楔紧作用，将外力传递给工件，完成工件的夹紧。
当楔块的升角α 在 6 0 ~10 0 时具有自锁性能。
但自锁的稳定性较差，主要用于夹紧机构中来改变力的方向。
（ 2）螺旋夹紧机构螺旋夹紧机构结构简单、容易制造，而且螺旋相当于一个斜楔缠绕在圆柱体的表面形成的；由于其升角小（ 3 0 左右）则螺旋机构具有较好的自锁性能，获得的夹紧力大，是应用最广泛的一种夹紧机构。
如图 4.53、4.56所示1）单个螺旋夹紧机构如图4.53（a）（b）中直接用螺钉或螺母夹紧工件的机构。
螺钉头部直接压在工件表面上，可能会损伤工件或带动工件旋转。
为克服这一缺点在其头部加装浮动压块，以增加接触面积，减少损伤。
如图4.54所示夹紧动作慢使这一机构的另一缺点。
通常采用一些快速结构，如快卸垫圈、快换螺母、快速机构等，如图 4.55所示。
2）螺旋压板夹紧机构图4.56是螺旋压板夹紧机构的几种典型结构，其在夹紧机构中广泛的使用。
3）钩形压板夹紧机构图4.57是螺旋钩形压板夹紧机构的一些结构，其特点是结构紧凑，使用灵活、方便。
（3）偏心夹紧机构它是利用偏心间直接或间接夹紧工件的机构。
偏心夹紧分圆偏心和曲线偏心两种，其特点是结构简单、操作方便、夹紧迅速，缺点是夹紧力小，夹紧行程短，用于振动小、切削力不大的场合。
图 4.58是几种典型的偏心夹紧机构的实例，图4.59是圆偏心轮的几种结构。
（4）联动夹紧机构是利用机构的组合完成单件或多件的多点、多向同时夹紧的机构。
它可以实现多件加工、减少辅助时间、提高生产效率、减轻工人的劳动强度等。
1）单件联动夹紧机构利用夹紧机构实现工件的多向、多点夹紧。
如图4.60所示机构实现二力垂直夹紧。
2）多件联动夹紧机构一般有平行式多件联动夹紧机构和连续式多件联动夹紧机构。
机械设计-螺旋机构简介(直接上传)
✓ 静压螺旋传动
靠外部的高压油在丝杠和螺母螺纹面之间形成一层足够厚的油膜来承载，因此摩擦 磨损特别小，传动效率极高，能长期保持传动精度，常用于数控和伺服系统等高要求的 设备之中。
返回目录
小结
1.螺旋机构的组成及特点 2.螺纹的形成和分类 3.螺旋机构的类型及应用
感谢您的观看
螺旋传动机构
二、螺纹的形成和分类
1、螺纹的形成
将底边长等于πd2的直角三角形绕在一直径为 d2的圆柱体上，并使其底边与圆柱体 重 合 ， 则其斜边 ac 在圆柱体表面形成空间曲线，这条曲线称为螺旋线。
2、螺纹的主要参数
➢ 大径 d ➢ 小径 dl ➢ 中径d 2 ➢ 螺距P ➢ 导程 l ➢ 螺纹升角ψ ➢ 牙型角α
圆柱螺纹
圆锥螺纹
管螺纹
三、螺旋机构的类型及应用
✓ 滑动螺旋传动
螺杆位移的台式虎钳
螺杆固定不动，螺 母回转并作直线移 动
螺旋压力机
车床丝杠传动
双螺旋机构
微调差动螺旋
千分尺的微调机构
图5-26 台钳定心夹紧机构
✓ 滚动螺旋传动
当螺杆或螺母转动时，滚动体在螺杆与螺母间的螺纹滚道内滚动， 使螺杆和螺母间为滚动摩擦，从而提高传动效率和传动精度。
3.螺纹的类型 1）按螺纹的旋向和线数分
a)单线右旋
b)双线左旋
根据螺旋线的线数：单线、双线和多线
按螺纹的旋向：左旋、右旋
c)三线右旋
2）按螺纹的牙型分
矩形螺纹
30º
15º
30º
3º
三角形螺纹
梯形螺纹
锯齿形螺纹
3）按回转体的内外表面分
螺杆
内螺纹
螺母
外螺纹
4）按螺旋作用分
机械工艺装备设计：斜楔、螺旋、定心夹紧机构
定心夹紧机构主要是利用其斜面移动时所产生的压力直接或间接的夹紧工件。
将工件装入，推动斜楔大头，夹紧工件；加工完毕，推动斜楔小头，使工件松开。
生产中很少单独使用斜楔夹紧机构。
但由斜楔与其他机构组合而成的夹紧机构却在生产中得到广泛应用。
斜楔夹紧机构：工作原理：结构简单、操作方便，但夹紧行程短，传力系数小，自锁能力差。
斜楔夹紧机构：斜楔夹紧机构的特点（1）夹紧力的计算若以FQ力作用于斜楔的大端，则楔块产生的夹紧力F J 为：F J =F Q /（tan +tan( + )）式中：F J ——斜楔对工件产生的夹紧力（N）；——斜楔升角；F Q ——作用在斜楔大端的原始作用力（N）；——斜楔与工件间的摩擦角；——斜楔与夹具体间的摩擦角。
1φα2φα1φ2φ（2）自锁条件当用人力作用于斜楔时，要求斜楔能实现自锁。
其自锁条件为：α1φ2φ≤ +一般为了自锁可靠，手动夹紧机构取=60～80。
由于手动单一斜楔夹紧机构的夹紧力小，波动大，敲击费时费力，因此，直接用斜楔夹紧工件的情况很少，而普遍应用斜楔与其它机构组合对工件实现夹紧。
是指螺旋副与其他元件（压板、垫片、螺钉等等）相结合，对工件实施夹紧的机构。
螺旋夹紧机构在生产中使用极为普遍，螺旋夹紧机构结构简单，具有较大的夹紧行程，且自锁性能好，是手动夹紧中用的最多的一种夹紧机构。
斜楔夹紧机构：螺旋夹紧机构的特点常用的夹紧形式有：单个螺旋夹紧机构 螺旋压板夹紧机构定心夹紧机构能使工件的定位与夹紧同时完成，例如车床上的三爪卡盘、弹簧夹头等。
其特点是定位与夹紧是同一个元件，利用该元件的等速趋近或退离，完成工件的定位夹紧或松开。
液性塑料心轴定心夹紧机构1-夹具体;2-加压螺钉;3-栓塞;4-密封圈;5-薄壁弹性套;6-止动螺钉;7-螺钉;8-端盖;9-螺塞;10-钢球;11、12-调整螺钉；13-过渡盘1.定心夹紧机构主要适用于几何形状对称，并以对称轴线、对称中心或对称瞳面为工序基准的工件的定位夹紧。
介绍一种快速夹紧机构
介绍一种快速夹紧机构崔丽娟 (燕山大学继续教育学院,河北 秦皇岛 066004) 众所周知,螺旋夹紧机构是应用最广的一种夹紧机构,它主要是利用螺纹直接夹紧工件,或者是与其他元件或机构组成复合夹紧机构来夹紧工件。
螺旋夹紧机构具有结构简单、制造容易、夹紧可靠、增力比大、行程不受限制等优点。
但同时也具有夹紧动作慢、辅助时间长、效率低等缺点,尤其是当用同一夹具频繁交替夹紧大小不同的工件时,更要不停的转动螺杆以改变行程(如型材切割机)。
为了使螺旋夹紧机构更好的发挥作用,扬长避短。
人们设计了各种各样的能快速夹紧的螺旋夹紧机构,本文就是笔者设计的快速夹紧机构。
整个夹紧机构结构如图1所示:夹紧螺杆与夹具体为螺纹联结。
为便于旋转,夹紧螺杆右端安装手轮(或手柄);顶杆与夹紧螺杆间为较大的间隙配合,以使螺杆能滑动自如;防转销是可以防止螺杆转动的,在夹紧螺杆上防转螺钉的另一侧装有防止顶杆后退的定位销;为了改善夹紧效果,避免因顶杆转动带动工件偏转而破坏定位、破坏工件表面,还可在顶杆头部装上可摆动的光面压块或槽面压块。
图1 夹紧机构结构示意图 整个操作过程极其简单,放置好工件后,根据工件大小直接将顶杆向左推抵工件或接近工件,此时定位销自动卡住顶杆,使之不能右移;此时转动夹紧螺杆,即可完成工件夹紧工作。
本机构具有以下特点:a.机构结构简单,尺寸、精度要求低,便于加工制造。
即使利用现有夹具改造也不复杂,只要把现有夹具螺杆稍做加工,再加工一顶杆即可。
b.夹紧迅速、快捷。
一般夹紧时转动螺杆不超过一圈。
例:夹紧螺杆螺纹为M48×5,顶杆上齿条间距为5,则无论工件大小如何,推动顶杆时顶杆到工件的最小距离L<5,此时,夹紧螺杆最多再转动一周,便可将工件夹紧。
c.夹紧螺杆、顶杆和定位销为主要受力元件,在设计时要进行强度校核。
一般夹紧螺杆为铸钢或铸铁材料,顶杆、定位销采用45#钢,顶杆和定位销的齿牙部位要求进行适当热处理,以提高耐磨性和机械强度。
10种常见夹爪机构原理
10种常见夹爪机构原理1.平行四边形机构平行四边形机构是一种常见的夹爪机构，它由两个相对平行的夹爪组成。
这种机构的原理是通过夹爪的相对运动，实现对物体的夹持或释放。
夹爪之间的平行性使得夹持稳定且夹紧力均匀，适用于需要牢固夹持的操作。
2.交叉固定机构交叉固定机构也是一种常用的夹爪机构，它由两个夹爪组成。
夹爪之间呈交叉状态，使得夹持力度更均匀，可以夹持不规则形状的物体。
这种机构的特点是夹持力大且稳定，适用于对物体进行固定操作。
3.蜗杆机构蜗杆机构是一种通过蜗杆和蜗轮实现夹持或释放的机构。
蜗杆的螺旋形状使得蜗轮相对运动变得困难，从而实现夹紧物体的目的。
蜗杆机构具有自锁性能，适用于需要长时间牢固夹持物体的场合。
4.齿轮机构齿轮机构是一种常见的夹爪机构，利用齿轮的啮合来实现夹持或释放。
齿轮机构可分为内啮合和外啮合两种类型，具有较大的夹持力和夹持稳定性。
它适用于对物体进行高强度夹持的场合。
5.钳形机构钳形机构是一种通过钳型夹爪来实现夹持操作的机构。
它的夹爪呈现类似钳子的形状，能够夹持不同形状的物体。
钳形机构具有灵活性和适应性强的特点，适用于对各种形状的物体进行夹持。
6.摆线机构摆线机构利用摆线轮的摆线运动实现对物体的夹持。
摆线轮的特殊形状使得夹爪能够与物体接触并产生夹持力。
摆线机构具有夹持平衡、夹持力均匀等特点，适用于需要对物体进行平衡夹持的操作。
7.轴对称螺旋机构轴对称螺旋机构利用螺旋形状的运动来实现夹持操作。
螺旋机构的夹爪呈螺旋状，能够与物体紧密接触从而产生夹持力。
轴对称螺旋机构具有夹持力稳定、对物体适应性强的特点，适用于需要对不规则形状物体进行夹持的场合。
8.弹簧机构弹簧机构是一种通过弹性变形实现夹持或释放的机构。
弹簧机构利用弹簧的变形产生夹持力，可以根据物体的形状进行调整。
弹簧机构具有夹持力可调、适应性强的特点，适用于对不同形状物体进行夹持的操作。
9.气缸机构气缸机构是一种利用气压控制夹爪运动的机构。
典型夹紧机构
机械制造技术典型夹紧机构夹紧机构是夹紧装置的重要种动力源装置，都必须通过夹紧各类机床夹具应用的夹紧机构多机械摩擦实现夹紧，并可自锁的典重要组成部分，因为无论采用何夹紧机构将原始力转化为夹紧力、构多种多样，以下介绍几种利用锁的典型夹紧机构。
图1为斜楔夹紧机构夹紧工作的实的8mm、5mm的两个孔。
由于用斜楔时费力，所以生产实践中单独应用的其他机构联合使用。
图b是将斜楔与压图c是由端面斜楔与压板组合而成的手夹紧工件时，应使斜楔具有自锁功能时，需要解决原始作用力与夹紧力的升角等主要问题。
1、斜楔夹紧机构作的实例，图a是在工件上钻相互垂直用斜楔直接夹紧工件时夹紧力小且费应用的不多，一般情况下是将斜楔与楔与压板组合而成的机动夹紧机构。
成的手动夹紧机构。
当利用斜楔手动锁功能。
因此，在设计斜楔夹紧机构紧力的转换、自锁条件以及选择斜楔图1 斜楔夹斜楔夹紧机构紧原理及受力分析图2 斜楔夹紧原理特点：结构简单，升程小，扩力倍数不机动装置联合应用较广。
另外，增大行程和增大夹紧力使斜楔角时必须考虑这两方面因素，做成两个升角，前一段大升角用于加于工件的加紧并自锁。
倍数不算大，操作情况不理想，但与紧力使斜楔自锁是矛盾的，因此，选，如果两者都要求很严，可将斜楔用于加大工作行程，后一段小升角用采用螺旋直接夹紧或者采用螺旋构，统称为螺旋夹紧机构。
螺旋夹紧自锁性好等特点，很适用于手动夹紧在机动夹紧机构中应用较少。
2、螺旋夹紧机构用螺旋与其他元件组合实现夹紧的机旋夹紧机构具有结构简单、增力大和动夹紧。
