•A,B,C座塔楼以办公为主
四、楼宇自控系9统监控范围
楼宇自控的功能说明
10
冷源系统 银都中心BA系统监控说明
热交换系统 变配电系统 给排水系统 空调新风系统 送排风系统 照明系统
冷源系统
11
冷水机组台数控制（A座2台,B,C座4台） 冷冻水泵、冷却水泵 冷冻水系统 冷却塔控制 冷源系统的负荷控制 补水泵自动控制 分集水器旁通阀调节
指示灯
中央处理器模块
o16 位 元 控 制 器
oRS232 操 作 界 面 接口
oRS485 C 总 线 接 口
o实 时 时 钟
Excel 500 控制器模块
模拟输入模块 8个通用供电或带电 输入
模拟输出模块 ✓8 个 模 拟 输 出 (0-10伏 特直流) ✓板 上 手 动 超 驰 开 关 ✓指 示 灯 的 光 暗 度 随 输出变化
Excel 500 Smart
41
DDC控制 中大型应用对象. 自由应用编程. 模块设计 (多达 16 I/O模块,128 物
理 I/O).
集成通讯:
Modem / ISDN /GSM
(高达 38400 bps)
C-Bus LONWorks 分布式 I/O 模块
分布式 IO模块
Connector Module ~ XSL511 连接模块
新14风系统
职工餐厅和三～二十七层办公层采用风机盘管＋新风系统，本系统共包括新风机 组27台
送风温度监测； 风机的启停，手/自动转换开关，运行状态及过载报
警 监测风机前后压差 监测过滤器状态
通过对二通电动调节阀的自动调整，实现对送风温度 设定点（可调整）的PID控制
控制新风风阀的开关
网络N结xN构冗–余冗方余案
四、楼宇自控系9统监控范围
楼宇自控的功能说明
10
冷源系统 银都中心BA系统监控说明
热交换系统 变配电系统 给排水系统 空调新风系统 送排风系统 照明系统
冷源系统
11
冷水机组台数控制（A座2台,B,C座4台） 冷冻水泵、冷却水泵 冷冻水系统 冷却塔控制 冷源系统的负荷控制 补水泵自动控制 分集水器旁通阀调节
指示灯
中央处理器模块
o16 位 元 控 制 器
oRS232 操 作 界 面 接口
oRS485 C 总 线 接 口
o实 时 时 钟
Excel 500 控制器模块
模拟输入模块 8个通用供电或带电 输入
模拟输出模块 ✓8 个 模 拟 输 出 (0-10伏 特直流) ✓板 上 手 动 超 驰 开 关 ✓指 示 灯 的 光 暗 度 随 输出变化
Excel 500 Smart
41
DDC控制 中大型应用对象. 自由应用编程. 模块设计 (多达 16 I/O模块,128 物
理 I/O).
集成通讯:
Modem / ISDN /GSM
(高达 38400 bps)
C-Bus LONWorks 分布式 I/O 模块
分布式 IO模块
Connector Module ~ XSL511 连接模块
新14风系统
职工餐厅和三～二十七层办公层采用风机盘管＋新风系统，本系统共包括新风机 组27台
送风温度监测； 风机的启停，手/自动转换开关，运行状态及过载报
警 监测风机前后压差 监测过滤器状态
通过对二通电动调节阀的自动调整，实现对送风温度 设定点（可调整）的PID控制
控制新风风阀的开关
网络N结xN构冗–余冗方余案
接触器原理及常用型号简介ppt课件
▪ 2.额定电流（指主触点）
▪ 1）交流接触器：5、10、20、40、60、100、150、 250、400、 600A
▪ 2）直流接触器：40、80、100、150、250、400、 600A
▪ 3.吸引线圈额定电压
▪ 1）交流接触器：36、110（127）、220、380V ▪ 2）直流接触器：24、48、220、440V
精品ppt
9
8. 接触器的选用
1.根据电路中负载电流的种类选择接触器的 类型；
2.接触器的额定电压应大于或等于负载回路 的额定电压；
3. 吸引线圈的额定电压应与所接控制电路的 额定电压等级一致；
4. 额定电流应大于或等于被控主回路的额定 电流
精品ppt
10
返回本节
二、接触器常用型号
▪ 交流接触器 ▪ 直流接触器
▪ 结构特点： ● CJ12的结构为条架平面布置，在一条安装用扁钢上电磁系
精品ppt
2
1. 接触器工作原理
• 接触器工作原理：利用电磁吸力的原理工作的，主要由电磁机构和触 头系统组成。电磁机构通常包括吸引线圈、铁心和衔铁三部分。图2-6 为接触器的结构示意图与图文符号。图中，1、2，3、4是静触点，5、6 是动触点，7、8是吸引线圈，9、10分别是动、静铁心，11是弹簧。
精品ppt
3
2、普通交流接触器的结构
精品ppt
4
3.电磁机构特点
电磁机构的特点： 根据吸引线圈通电电流的性质分类，电磁机构分为直流电磁电磁机构与
交流电磁机构。交流电磁机构最为常见，设置障碍消除衔铁的机械振动，通 常采用短路环来解决，短路环起到磁分相的作用，把极面上的交变磁通分成 两个相位不同交变磁通，这样，两部分吸力就不会同时达到零值，当然合成 后的吸力就不会有零值的时刻，如果使合成后的吸力在任一时刻都大于弹簧 拉力，就消除了。
▪ 1）交流接触器：5、10、20、40、60、100、150、 250、400、 600A
▪ 2）直流接触器：40、80、100、150、250、400、 600A
▪ 3.吸引线圈额定电压
▪ 1）交流接触器：36、110（127）、220、380V ▪ 2）直流接触器：24、48、220、440V
精品ppt
9
8. 接触器的选用
1.根据电路中负载电流的种类选择接触器的 类型；
2.接触器的额定电压应大于或等于负载回路 的额定电压；
3. 吸引线圈的额定电压应与所接控制电路的 额定电压等级一致；
4. 额定电流应大于或等于被控主回路的额定 电流
精品ppt
10
返回本节
二、接触器常用型号
▪ 交流接触器 ▪ 直流接触器
▪ 结构特点： ● CJ12的结构为条架平面布置，在一条安装用扁钢上电磁系
精品ppt
2
1. 接触器工作原理
• 接触器工作原理：利用电磁吸力的原理工作的，主要由电磁机构和触 头系统组成。电磁机构通常包括吸引线圈、铁心和衔铁三部分。图2-6 为接触器的结构示意图与图文符号。图中，1、2，3、4是静触点，5、6 是动触点，7、8是吸引线圈，9、10分别是动、静铁心，11是弹簧。
精品ppt
3
2、普通交流接触器的结构
精品ppt
4
3.电磁机构特点
电磁机构的特点： 根据吸引线圈通电电流的性质分类，电磁机构分为直流电磁电磁机构与
交流电磁机构。交流电磁机构最为常见，设置障碍消除衔铁的机械振动，通 常采用短路环来解决，短路环起到磁分相的作用，把极面上的交变磁通分成 两个相位不同交变磁通，这样，两部分吸力就不会同时达到零值，当然合成 后的吸力就不会有零值的时刻，如果使合成后的吸力在任一时刻都大于弹簧 拉力，就消除了。

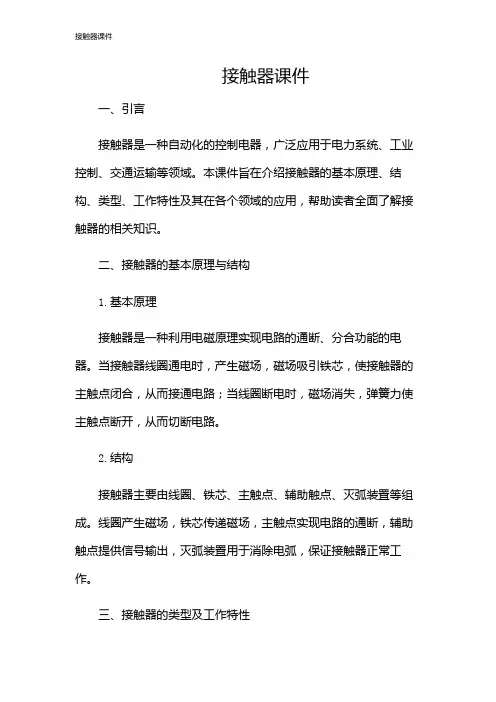

接触器课件
接触器课件一、引言接触器是一种自动化的控制电器，广泛应用于电力系统、工业控制、交通运输等领域。
本课件旨在介绍接触器的基本原理、结构、类型、工作特性及其在各个领域的应用，帮助读者全面了解接触器的相关知识。
二、接触器的基本原理与结构1.基本原理接触器是一种利用电磁原理实现电路的通断、分合功能的电器。
当接触器线圈通电时，产生磁场，磁场吸引铁芯，使接触器的主触点闭合，从而接通电路；当线圈断电时，磁场消失，弹簧力使主触点断开，从而切断电路。
2.结构接触器主要由线圈、铁芯、主触点、辅助触点、灭弧装置等组成。
线圈产生磁场，铁芯传递磁场，主触点实现电路的通断，辅助触点提供信号输出，灭弧装置用于消除电弧，保证接触器正常工作。
三、接触器的类型及工作特性1.类型根据电流类型，接触器可分为交流接触器和直流接触器。
交流接触器主要用于交流电路，直流接触器主要用于直流电路。
根据触点数量，接触器可分为单极接触器、双极接触器、多极接触器等。
根据用途，接触器可分为通用接触器、特殊用途接触器（如真空接触器、半导体接触器等）。
2.工作特性接触器的主要工作特性包括额定电流、额定电压、操作频率、使用寿命等。
额定电流是指接触器正常工作时允许通过的最大电流值。
额定电压是指接触器正常工作时允许的最高电压值。
操作频率是指接触器在单位时间内允许操作的次数。
使用寿命是指接触器从开始使用到失效的时间。
四、接触器的应用1.电力系统在电力系统中，接触器广泛应用于配电柜、控制柜等设备，实现电路的通断、分合，保证电力系统的安全、稳定运行。
2.工业控制在工业控制领域，接触器用于控制电动机、电热设备等，实现自动化控制，提高生产效率。
3.交通运输在交通运输领域，接触器用于控制车门、照明、信号等系统，保障交通安全、便捷。
4.其他领域接触器还广泛应用于建筑、家电、航空航天等领域，实现电路的控制和保护。
五、结论接触器作为一种重要的控制电器，具有结构简单、可靠性高、控制方便等优点。
接触器和继电器PPT课件
2、接触器不仅能接通和切断电路，而且还具有低电 压释放保护作用。
3、接触器控制容量大，适用于频繁操作和远距离控 制。是自动控制系统中的重要元件之一。
4、在工业电气中，接触器的型号很多，电流在5A1000A的不等，其用处相当广泛。
.
4
三、接触器的分类
交流接触器：主要有电磁机构、触头系统、灭弧装置 等组成。常用的是CJ10。CJ12。CJ12B等系列。
.
15
接触器产品型号含义和典型产品介绍
典型产品介绍
TGC40（CJ40）系列交流接触器从63A至800A共有12个
规格 。
.
16
接触器产品型号含义和典型产品介绍
典型产品介绍
TGC20（CJ20）系列交流接触器从10A至630A共有10个
规格 。
.
17
接触器产品型号含义和典型产品介绍
典型产品介绍
2、主触点一般是常开触点，而辅助触点常有两对常 开触点和常闭触点，小型的接触器也经常作为中间 继电器配合主电路使用。
3、交流接触器的触点，由银钨合金制成，具有良好 的导电性和耐高温烧蚀性。
.
7
接触器工作原理
4、交流接触器动作的动力源于交流通过带铁芯线圈 产生的磁场，电磁铁芯由两个「山」字形的幼硅钢 片叠成，其中一个固定铁芯，套有线圈，工作电压 可多种选择。为了使磁力稳定，铁芯的吸合面加上 短路环。交流接触器在失电后，依靠弹簧复位。
.
24
交流接触器的常见故障、诊断与处理办法
交流接触器由于量大面广，操作频繁。 故障概率相对较高，我们在碰到问题时 要区别对待，具体问题具体分析，做到 心中有数，有的放矢。下表列出了一些 接触器常见故障、诊断与处理办法。
.
3、接触器控制容量大，适用于频繁操作和远距离控 制。是自动控制系统中的重要元件之一。
4、在工业电气中，接触器的型号很多，电流在5A1000A的不等，其用处相当广泛。
.
4
三、接触器的分类
交流接触器：主要有电磁机构、触头系统、灭弧装置 等组成。常用的是CJ10。CJ12。CJ12B等系列。
.
15
接触器产品型号含义和典型产品介绍
典型产品介绍
TGC40（CJ40）系列交流接触器从63A至800A共有12个
规格 。
.
16
接触器产品型号含义和典型产品介绍
典型产品介绍
TGC20（CJ20）系列交流接触器从10A至630A共有10个
规格 。
.
17
接触器产品型号含义和典型产品介绍
典型产品介绍
2、主触点一般是常开触点，而辅助触点常有两对常 开触点和常闭触点，小型的接触器也经常作为中间 继电器配合主电路使用。
3、交流接触器的触点，由银钨合金制成，具有良好 的导电性和耐高温烧蚀性。
.
7
接触器工作原理
4、交流接触器动作的动力源于交流通过带铁芯线圈 产生的磁场，电磁铁芯由两个「山」字形的幼硅钢 片叠成，其中一个固定铁芯，套有线圈，工作电压 可多种选择。为了使磁力稳定，铁芯的吸合面加上 短路环。交流接触器在失电后，依靠弹簧复位。
.
24
交流接触器的常见故障、诊断与处理办法
交流接触器由于量大面广，操作频繁。 故障概率相对较高，我们在碰到问题时 要区别对待，具体问题具体分析，做到 心中有数，有的放矢。下表列出了一些 接触器常见故障、诊断与处理办法。
.
接触器工作原理教学PPT课件
其他辅助部件
选用合适的支架、底座和接线 端子，确保接触器安装牢固、 接线方便。
07
总结回顾与拓展延伸
关键知识点总结回顾
01
02
03
04
接触器的定义、分类及 基本结构
接触器的工作原理及动 作过程
接触器的电气符号与图 形表示
接触器的选用、安装与 维护
行业应用前景展望
01
02
03
04
接触器在电力系统中的应用
工作原理及动作过程
工作原理
接触器是一种利用电磁力来控制的开关器件。当线圈通电时，产生电磁吸力使衔铁吸合 ，带动触点动作；当线圈断电时，电磁吸力消失，衔铁在反作用弹簧的作用下释放，触
点复位。
动作过程
接触器的动作过程可分为吸合过程和释放过程。吸合过程是指线圈通电后衔铁被吸合的 过程，释放过程是指线圈断电后衔铁释放的过程。在吸合过程中，衔铁受到电磁吸力的 作用向铁芯靠拢，同时压缩反作用弹簧；在释放过程中，电磁吸力消失，衔铁在反作用
弹簧的作用下迅速复位。
触点类型与特性分析
触点类型
根据用途不同，接触器的触点可分为主触点和辅助触 点。主触点用于通断主电路，具有较大的电流容量； 辅助触点用于控制电路，电流容量较小。此外，根据 触点结构不同，还可分为点接触式、面接触式和线接 触式等类型。
特性分析
接触器的触点特性主要包括接触电阻、机械寿命和电 寿命等方面。接触电阻是指触点闭合时的电阻值，它 直接影响接触器的导电性能；机械寿命是指接触器在 正常工作条件下能完成的操作次数；电寿命是指接触 器在规定的负载条件下能可靠地工作的总时间。为了 提高接触器的性能和使用寿命，需要选用合适的触点 材料和结构，并采取相应的保护措施。
第三节接触器ppt课件
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
第三节 接触器
【教学目标】 1．初步掌握接触器的结构； 2．理解接触器的工作原理； 3．学会接触器的使用方法； 4．能进行接触器的简单维护维修和故障排除。
直流接触器
表2-6 接触器的常见故障及排除方法
故障现象 衔铁吸不上 断电时衔铁不释放
触点熔焊 触点过热或灼伤 线圈过热或烧毁
有噪声
原因分析
线圈断线或烧毁 衔铁或机械可动部分被卡住 机械部分生锈或歪斜 反作用弹簧弹力小 衔铁或机械部分被卡住 触点熔焊在一起 铁心寿命结束，剩磁增大 触点断开容量不够 触点开断次数过多 触点弹簧压力过小 触点上有油污 触点断开容量不够大 线圈额定电压与电源电压不符 线圈由于机械损伤或附有导电灰尘而部分短路 运动部分被卡住 极面磨损过度而不平 电磁系统歪斜 短路环断裂（交流） 衔铁与机械部分的连接销松脱
接触器按主触点通过电流的种类，可分为交流接触器和直流接触器两 种，其中交流接触器应用最为广泛，直流接触器则应用范围较小。
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
一、交流接触器
1．交流接触器的结构
交流接触器
对容量较大的接触器，如CJ0-20型，采用灭弧罩灭弧；CJ0-40型采用金属 栅片灭弧装置。 灭弧罩由陶土材料制成，其结构如图2-31所示。
图2-31 灭弧罩结构图
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
第三节 接触器
【教学目标】 1．初步掌握接触器的结构； 2．理解接触器的工作原理； 3．学会接触器的使用方法； 4．能进行接触器的简单维护维修和故障排除。
直流接触器
表2-6 接触器的常见故障及排除方法
故障现象 衔铁吸不上 断电时衔铁不释放
触点熔焊 触点过热或灼伤 线圈过热或烧毁
有噪声
原因分析
线圈断线或烧毁 衔铁或机械可动部分被卡住 机械部分生锈或歪斜 反作用弹簧弹力小 衔铁或机械部分被卡住 触点熔焊在一起 铁心寿命结束，剩磁增大 触点断开容量不够 触点开断次数过多 触点弹簧压力过小 触点上有油污 触点断开容量不够大 线圈额定电压与电源电压不符 线圈由于机械损伤或附有导电灰尘而部分短路 运动部分被卡住 极面磨损过度而不平 电磁系统歪斜 短路环断裂（交流） 衔铁与机械部分的连接销松脱
接触器按主触点通过电流的种类，可分为交流接触器和直流接触器两 种，其中交流接触器应用最为广泛，直流接触器则应用范围较小。
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
一、交流接触器
1．交流接触器的结构
交流接触器
对容量较大的接触器，如CJ0-20型，采用灭弧罩灭弧；CJ0-40型采用金属 栅片灭弧装置。 灭弧罩由陶土材料制成，其结构如图2-31所示。
图2-31 灭弧罩结构图
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
《霍尼韦尔DCS》PPT课件
• 生成标准的控制模块 (CMS) • 通过PID对话框组态控制回路参数 • 把连续控制和顺序控制连接起来组态顺序控制模块（SCMS)， • 打印组态文档资料
霍尼韦尔中国公司
精选课件 16
16
TIRO
Quick Builder 组态画面
在线文档帮助
霍尼韦尔中国公司
精选课件 17
17
TIRO
流程图显示组态工具 - Display Builder
• Object Oriented 面 向 对 象 的 设计方式
• 支持 ActiveX 脚本语言设计高级 应用
C200 过程控制器
HMIWeb 操作员站
F
F
T
T
E
E
ControlNet
I/O 机架 -- Series A I/O道轨 -- Series A Fiber Optic Isolation I/O安全防爆 -- Series H
霍尼韦尔中国公司
ACE
App Control Environment
紧急停 车系统
• 面向过程的，彩色三维调色板 • 工艺设备图形库, 可方便地拷贝、
粘贴图库中的各图形元素
• 支持工业电视的视频显示窗口 • 使用图形对象坐标，
可容易地将各图形对象对齐，放 大或
缩小
• 图形对象可自由旋转 • 可在画面中使用HTML的在线帮
助
霍尼韦尔中国公司
精选课件 18
18
TIRO
Display Builder 组态画面
控制网络(I/O子网)
霍尼韦尔中国公司
精选课件 9
9
TIRO
基于广域网的分布式系统
主控中心
现场A
霍尼韦尔中国公司
精选课件 16
16
TIRO
Quick Builder 组态画面
在线文档帮助
霍尼韦尔中国公司
精选课件 17
17
TIRO
流程图显示组态工具 - Display Builder
• Object Oriented 面 向 对 象 的 设计方式
• 支持 ActiveX 脚本语言设计高级 应用
C200 过程控制器
HMIWeb 操作员站
F
F
T
T
E
E
ControlNet
I/O 机架 -- Series A I/O道轨 -- Series A Fiber Optic Isolation I/O安全防爆 -- Series H
霍尼韦尔中国公司
ACE
App Control Environment
紧急停 车系统
• 面向过程的，彩色三维调色板 • 工艺设备图形库, 可方便地拷贝、
粘贴图库中的各图形元素
• 支持工业电视的视频显示窗口 • 使用图形对象坐标，
可容易地将各图形对象对齐，放 大或
缩小
• 图形对象可自由旋转 • 可在画面中使用HTML的在线帮
助
霍尼韦尔中国公司
精选课件 18
18
TIRO
Display Builder 组态画面
控制网络(I/O子网)
霍尼韦尔中国公司
精选课件 9
9
TIRO
基于广域网的分布式系统
主控中心
现场A
接触器ppt课件
11
高考回放
• 简答题（2010年）
简述接触器的工作原理。
答：接触器的工作原理：当线圈通电后， 产生电磁力吸合衔铁。动触点随衔铁一起 运动与静触点接通或断开，从而接通或断 开电路。
12
课堂练习
一.选择：
1.接触器在电路中所起的作用是（ C ）
A.开关 B.保护 C.开关与保护 D.不好确定
2.接触器的文字符号是( b )
a.HK b.KM c.FU d.CJ
3.接触器线圈断电时，触点的动作顺序是（ A ）
A.动合触点先断开，动断触点后闭合
B.动断触点先断开，动合触点后闭合
C.动断触点断开，动合触点不动作
D.不好确定
13
课堂练习
二.判断: 1.接触器的主触点是按动断触点设计的( × ) 2.接触器都设有灭弧装置,以免触点烧坏( × ) 3.接触器具有失压和欠压保护功能（ √ ） 4.接触器的主触点和辅助触点可以互用（ × ） 5.接触器线圈的额定电压应大于线路的电压（ × ） 6.接触器触点表面出现的黑色膜不用清除（ √ ）
6
八.选择原则：
主触点的额定电流应等于或大于电动机的额 定电流；所用接触器线圈的额定电压必须符合控 制电源电压的要求；接触器触点的种类和数量应 满足主电路和控制电路的要求。
九.使用和维护：
1.安装前的检查：
（1）检查接触器铭牌与线圈数据是否符合要求。
（2）检查外观有无损坏，活动部分是否灵活。
（3）新的或搁置已久的接触器，要把铁心上的防 锈油擦净，以免粘性影响其动作。
(4)检查接触器在85%额定电压时能否正常动作； 在失压或电压过低时能不能释放。
7
（5）检查接触器的绝缘电阻。
2.安装注意事项：
高考回放
• 简答题（2010年）
简述接触器的工作原理。
答：接触器的工作原理：当线圈通电后， 产生电磁力吸合衔铁。动触点随衔铁一起 运动与静触点接通或断开，从而接通或断 开电路。
12
课堂练习
一.选择：
1.接触器在电路中所起的作用是（ C ）
A.开关 B.保护 C.开关与保护 D.不好确定
2.接触器的文字符号是( b )
a.HK b.KM c.FU d.CJ
3.接触器线圈断电时，触点的动作顺序是（ A ）
A.动合触点先断开，动断触点后闭合
B.动断触点先断开，动合触点后闭合
C.动断触点断开，动合触点不动作
D.不好确定
13
课堂练习
二.判断: 1.接触器的主触点是按动断触点设计的( × ) 2.接触器都设有灭弧装置,以免触点烧坏( × ) 3.接触器具有失压和欠压保护功能（ √ ） 4.接触器的主触点和辅助触点可以互用（ × ） 5.接触器线圈的额定电压应大于线路的电压（ × ） 6.接触器触点表面出现的黑色膜不用清除（ √ ）
6
八.选择原则：
主触点的额定电流应等于或大于电动机的额 定电流；所用接触器线圈的额定电压必须符合控 制电源电压的要求；接触器触点的种类和数量应 满足主电路和控制电路的要求。
九.使用和维护：
1.安装前的检查：
（1）检查接触器铭牌与线圈数据是否符合要求。
（2）检查外观有无损坏，活动部分是否灵活。
（3）新的或搁置已久的接触器，要把铁心上的防 锈油擦净，以免粘性影响其动作。
(4)检查接触器在85%额定电压时能否正常动作； 在失压或电压过低时能不能释放。
7
（5）检查接触器的绝缘电阻。
2.安装注意事项：
霍尼韦尔安防产品基本介绍PPT培训课件
霍尼韦尔安防产品基本介绍 ppt培训课件
目录
• 公司简介 • 安防产品介绍 • 产品优势与特点 • 应用案例与效果 • 售后服务与支持
01
公司简介
公司历史与发展
霍尼韦尔成立于1885年，总部 位于美国新泽西州莫里斯镇，是 一家全球性的多元化制造企业。
公司经历了多次合并与收购，逐 渐发展成为安防领域的领先企业， 提供一系列高质量的安防产品和
服务。
霍尼韦尔一直致力于技术创新和 产品研发，不断推出适应市场需 求的新品，推动公司持续发展。
公司业务与产品
霍尼韦尔安防产品线包括视频监控系 统、门禁控制系统、防盗报警系统等， 广泛应用于商业、住宅、工业等领域。
门禁控制系统是霍尼韦尔的另一项优 势产品，其解决方案具有高度的可靠 性和安全性，能够满足不同客户的需 求。
家庭安全应用
总结词
守护家庭安全
详细描述
家庭是人们生活的温馨港湾，霍尼韦尔安防产品为家庭安全提供全方位的保障。如智能 门锁、烟雾报警器、红外探测器等，有效预防和应对火灾、入侵等情况，让家庭成员安
心生活。
05
售后服务与支持
专业团队技术支持
专业团队
霍尼韦尔拥有一支专业的技术支持团队，具备丰富的行业 经验和技能，能够为客户提供高效、专业的技术支持。
到解决。
紧急服务
对于紧急问题，提供24小时不间断 的服务，随时为客户解决困难。
远程协助
通过远程协助技术，为客户提供在 线技术支持，快速定位和解决问题。
定期维护保养服务
01
02
03
定期保养
霍尼韦尔为客户提供定期 维护保养服务，确保产品 性能稳定、延长使用寿命。
专业维护
由专业人员负责维护保养 工作，使用专业工具和材 料，确保保养效果。
目录
• 公司简介 • 安防产品介绍 • 产品优势与特点 • 应用案例与效果 • 售后服务与支持
01
公司简介
公司历史与发展
霍尼韦尔成立于1885年，总部 位于美国新泽西州莫里斯镇，是 一家全球性的多元化制造企业。
公司经历了多次合并与收购，逐 渐发展成为安防领域的领先企业， 提供一系列高质量的安防产品和
服务。
霍尼韦尔一直致力于技术创新和 产品研发，不断推出适应市场需 求的新品，推动公司持续发展。
公司业务与产品
霍尼韦尔安防产品线包括视频监控系 统、门禁控制系统、防盗报警系统等， 广泛应用于商业、住宅、工业等领域。
门禁控制系统是霍尼韦尔的另一项优 势产品，其解决方案具有高度的可靠 性和安全性，能够满足不同客户的需 求。
家庭安全应用
总结词
守护家庭安全
详细描述
家庭是人们生活的温馨港湾，霍尼韦尔安防产品为家庭安全提供全方位的保障。如智能 门锁、烟雾报警器、红外探测器等，有效预防和应对火灾、入侵等情况，让家庭成员安
心生活。
05
售后服务与支持
专业团队技术支持
专业团队
霍尼韦尔拥有一支专业的技术支持团队，具备丰富的行业 经验和技能，能够为客户提供高效、专业的技术支持。
到解决。
紧急服务
对于紧急问题，提供24小时不间断 的服务，随时为客户解决困难。
远程协助
通过远程协助技术，为客户提供在 线技术支持，快速定位和解决问题。
定期维护保养服务
01
02
03
定期保养
霍尼韦尔为客户提供定期 维护保养服务，确保产品 性能稳定、延长使用寿命。
专业维护
由专业人员负责维护保养 工作，使用专业工具和材 料，确保保养效果。
接触器PPT演示课件
电磁线圈的额定电压:
电磁线圈的额定电压﹦控制回路的电源电压
因线圈外加电压U和线圈电阻不变，流过线圈的电流I也为
常数，即不受气隙δ 变化的影响，根据磁路定律：
φ ＝ IN /Rm
;Rm为气隙磁阻
因此电磁吸力F与气隙δ 的平方成反比。直流电磁机构的 吸力特性如下图
5
2.反力特性
反作用力: 弹簧力 衔铁自身重力 摩擦阻力
1－直流接触器吸力特性 2－交流接触器吸力特性 3－反力特性
（a）线圈 （b）主触头 （c）常开辅助触头 （d）常闭辅助触头
12
（四）接触器的工作原理
当电磁线圈通电后，线圈电流产生磁场，使静铁心产生 电磁吸力吸引衔铁，并带动触头动作：常闭触头断开，常开 触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用 下释放，使触头复原：常开触头断开，常闭触头闭合。
(a)点接触
(b)线接触
(c)面接触
8
（三）灭弧装置
电弧:当接触器触点切断电路时，如电路中电压超过10～12V 和电流超过80～100mA，在拉开的两个触点之间将出现 强烈火花，这是一种气体放电的现象，称之为"电弧”
熄灭电弧: 降低电弧温度、电场强度
常用的灭弧装置: 灭弧罩(耐弧陶土、石棉水泥、耐弧塑料) 灭弧栅(耐弧栅片—镀铜薄钢片) 磁吹灭弧装置(触头电路中串一灭弧线圈)
9
• 灭弧栅
(a)栅片灭弧原理
(b)电弧进入栅片的图形
1－静触头 2－短电弧
3－灭弧栅片 4－动触头
5－长电弧
10
• 磁吹灭弧装置: 触头电路中串一灭弧线圈,产 生的磁通，通过导磁颊片引向触头周围
1－铁心 2－绝缘管 3－吹弧线圈 4－导磁颊片 5－灭弧罩 6－熄弧角
电磁线圈的额定电压﹦控制回路的电源电压
因线圈外加电压U和线圈电阻不变，流过线圈的电流I也为
常数，即不受气隙δ 变化的影响，根据磁路定律：
φ ＝ IN /Rm
;Rm为气隙磁阻
因此电磁吸力F与气隙δ 的平方成反比。直流电磁机构的 吸力特性如下图
5
2.反力特性
反作用力: 弹簧力 衔铁自身重力 摩擦阻力
1－直流接触器吸力特性 2－交流接触器吸力特性 3－反力特性
（a）线圈 （b）主触头 （c）常开辅助触头 （d）常闭辅助触头
12
（四）接触器的工作原理
当电磁线圈通电后，线圈电流产生磁场，使静铁心产生 电磁吸力吸引衔铁，并带动触头动作：常闭触头断开，常开 触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用 下释放，使触头复原：常开触头断开，常闭触头闭合。
(a)点接触
(b)线接触
(c)面接触
8
（三）灭弧装置
电弧:当接触器触点切断电路时，如电路中电压超过10～12V 和电流超过80～100mA，在拉开的两个触点之间将出现 强烈火花，这是一种气体放电的现象，称之为"电弧”
熄灭电弧: 降低电弧温度、电场强度
常用的灭弧装置: 灭弧罩(耐弧陶土、石棉水泥、耐弧塑料) 灭弧栅(耐弧栅片—镀铜薄钢片) 磁吹灭弧装置(触头电路中串一灭弧线圈)
9
• 灭弧栅
(a)栅片灭弧原理
(b)电弧进入栅片的图形
1－静触头 2－短电弧
3－灭弧栅片 4－动触头
5－长电弧
10
• 磁吹灭弧装置: 触头电路中串一灭弧线圈,产 生的磁通，通过导磁颊片引向触头周围
1－铁心 2－绝缘管 3－吹弧线圈 4－导磁颊片 5－灭弧罩 6－熄弧角
接触器课件
工作原理
在真空环境中，利用真空灭弧室来控制电路 的通断。
缺点
价格较高、对工作环境和安装要求较高。
优点
体积小、重量轻、灭弧能力强、寿命长。
应用范围
适用于中高压电器控制系统中，如电力系统 、冶金、矿山等。
智能型接触器
工作原理
优点
采用微处理器技术，实现接触器的智能化 控制。
具有自诊断、自保护、远程通信等功能， 提高了系统的可靠性和安全性；节能效果 显著，可降低能耗和运行成本。
导线
准备足够的导线，用于接触器的接线，检查 导线绝缘层是否完好，线芯是否裸露。
电源
提供稳定的实验电源，检查电源电压是否符 合接触器的工作要求。
工具
准备螺丝刀、剥线钳、万用表等工具，用于 接触器的安装和调试。
操作步骤演示
1. 安装接触器 将接触器固定在实验台上，确保 安装牢固，接线端子朝上，方便 接线。
特点
接触器具有低压控制、大电流通断、远距离操作、频繁通断等特点。同时，不同 类型的接触器还具有各自的特点，如直流接触器通断直流电路、交流接触器通断 交流电路等。
02
常见接触器类型及其特点
电磁式接触器
01
02
03
04
工作原理
利用电磁原理，通过控制线圈 的通断来控制触点的闭合与断
开。
优点
结构简单、使用方便、价格相 对较低。
4. 通电调试 接通电源，观察接触器的动作情 况。如果接触器不能正常吸合或 释放，应立即切断电源，检查原 因并排除故障。
2. 接线 根据实验电路图，使用导线将电 源、负载和接触器连接起来。注 意接线要正确、牢固，避免虚接 或短路现象。
3. 检查接线 使用万用表检查接线是否正确， 确保没有接错或漏接的情况。
在真空环境中，利用真空灭弧室来控制电路 的通断。
缺点
价格较高、对工作环境和安装要求较高。
优点
体积小、重量轻、灭弧能力强、寿命长。
应用范围
适用于中高压电器控制系统中，如电力系统 、冶金、矿山等。
智能型接触器
工作原理
优点
采用微处理器技术，实现接触器的智能化 控制。
具有自诊断、自保护、远程通信等功能， 提高了系统的可靠性和安全性；节能效果 显著，可降低能耗和运行成本。
导线
准备足够的导线，用于接触器的接线，检查 导线绝缘层是否完好，线芯是否裸露。
电源
提供稳定的实验电源，检查电源电压是否符 合接触器的工作要求。
工具
准备螺丝刀、剥线钳、万用表等工具，用于 接触器的安装和调试。
操作步骤演示
1. 安装接触器 将接触器固定在实验台上，确保 安装牢固，接线端子朝上，方便 接线。
特点
接触器具有低压控制、大电流通断、远距离操作、频繁通断等特点。同时，不同 类型的接触器还具有各自的特点，如直流接触器通断直流电路、交流接触器通断 交流电路等。
02
常见接触器类型及其特点
电磁式接触器
01
02
03
04
工作原理
利用电磁原理，通过控制线圈 的通断来控制触点的闭合与断
开。
优点
结构简单、使用方便、价格相 对较低。
4. 通电调试 接通电源，观察接触器的动作情 况。如果接触器不能正常吸合或 释放，应立即切断电源，检查原 因并排除故障。
2. 接线 根据实验电路图，使用导线将电 源、负载和接触器连接起来。注 意接线要正确、牢固，避免虚接 或短路现象。
3. 检查接线 使用万用表检查接线是否正确， 确保没有接错或漏接的情况。
接触器的结构及工作原理PPT学习教案
装配：
按拆卸的逆顺序进行装配。
第24页/共26页
第25页/共26页
按原始状态分为常开触头和常闭触头。 所谓常开和常闭，是指电磁系统未通电动 作时触头的状态。当线圈通电时，常闭触 头先断开，常开触头随后闭合。而线圈断 电时，常开触头首先恢复断开，随后常闭 触头恢复闭合。两种触头在改变工作状态 时，先后有个时间差。
第15页/共26页
控制按钮
常开(动合)按钮 SB
电路符号
接触器的结构及工作原理
会计学
1
2、教学要求
掌握常用低压电器的功能、结构、工作原理、选用原则及其拆装 维修方法；掌握电动机基本控制线路的构成、工作原理、分析 方法及其安装、调试与维修；掌握常用生产机械电气控制线路 的分析方法及其安装、调试与维修；熟悉晶闸管—直流电动机 调速系统、交磁电机扩大机调速系统以及变频调速系统的工作 原理、分析方法及其调试与维修。
点接触允许通过的电流较小，面接触和 线接触允许通过的电流较大。
第13页/共26页
图1-2 常见的触头结构形式
第14页/共26页
2．按控制的电路分
按控制的电路分为主触头和辅助触头。 主触头用于接通或断开主电路，允许通过 较大的电流。辅助触头用于接通或断开控 制电路，只允许通过较小的电流。
3．按原始状态分
的良好习惯，严格执行电工安全操作规程，做到安全、文明生产。
第2页/共26页
4、教学过程
接触器的结构及工作原理
交流接触器
第3页/共26页
直流接触器
接触器的结构：
交流接触器:主要由电磁系统、触头系统、灭
弧
装置、辅助
部件组成
直流接触器：主要由电磁系统、触头系统、 灭弧装置组成
第4页/共26页
按拆卸的逆顺序进行装配。
第24页/共26页
第25页/共26页
按原始状态分为常开触头和常闭触头。 所谓常开和常闭，是指电磁系统未通电动 作时触头的状态。当线圈通电时，常闭触 头先断开，常开触头随后闭合。而线圈断 电时，常开触头首先恢复断开，随后常闭 触头恢复闭合。两种触头在改变工作状态 时，先后有个时间差。
第15页/共26页
控制按钮
常开(动合)按钮 SB
电路符号
接触器的结构及工作原理
会计学
1
2、教学要求
掌握常用低压电器的功能、结构、工作原理、选用原则及其拆装 维修方法；掌握电动机基本控制线路的构成、工作原理、分析 方法及其安装、调试与维修；掌握常用生产机械电气控制线路 的分析方法及其安装、调试与维修；熟悉晶闸管—直流电动机 调速系统、交磁电机扩大机调速系统以及变频调速系统的工作 原理、分析方法及其调试与维修。
点接触允许通过的电流较小，面接触和 线接触允许通过的电流较大。
第13页/共26页
图1-2 常见的触头结构形式
第14页/共26页
2．按控制的电路分
按控制的电路分为主触头和辅助触头。 主触头用于接通或断开主电路，允许通过 较大的电流。辅助触头用于接通或断开控 制电路，只允许通过较小的电流。
3．按原始状态分
的良好习惯，严格执行电工安全操作规程，做到安全、文明生产。
第2页/共26页
4、教学过程
接触器的结构及工作原理
交流接触器
第3页/共26页
直流接触器
接触器的结构：
交流接触器:主要由电磁系统、触头系统、灭
弧
装置、辅助
部件组成
直流接触器：主要由电磁系统、触头系统、 灭弧装置组成
第4页/共26页
接触器工作原理及构造PPT优秀版
交流接触器的工作原理
主接点一般只有常开接点，而辅助接点常有两对具有常开和常 闭功能的接点，小型的接触器也经常作为中间继电器配合主 电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐 高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山” 字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工 作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加 上短路环。交流接触器在失电后，依靠弹簧复位。
交流接触器基本结构
1一灭弧罩
A、当线圈加上额定控制电压时，线圈电流产生磁场，使静铁心产生足够的2一电磁触吸力点，压克服力反弹弹力簧弹片簧的作用，将动铁心吸合。 （及3陶）土灭灭弧弧装罩置灭弧容。量在10A以上的接触器都有灭弧装置，对于小容量的接3触一器，主常触采用点双断口触点灭弧、电动力灭弧、相间弧板隔弧
• 交流接触器是广泛用作电力的开断和控制电路。它利用 主接点来开闭电路，用辅助接点来执行控制指令。主接 点一般只有常开接点，而辅助接点常有两对具有常开和 常闭功能的接点，小型的接触器也经常作为中间继电器 配合主电路使用。
• 交流接触器的接点，由银钨合金制成，具有良好的导电 性和耐高温烧蚀性。
• 交流接触器主要有四部分组成:(1)电磁系统,包括吸引线圈、 动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常 开、两个常闭辅助触头,它和动铁芯是连在一起互相联动 的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧 装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及 附件,各种弹簧、传动机构、短路环、接线柱等。
①按主触点极数分 可分为单极、双极、三极、四极和五极接触器。
交流接触器线圈的阻抗：包括直阻和感抗两部分，交流阻抗较大，线圈的9电一流一动般铁很小心，而电压不同，电流也随之不同。
霍尼韦尔SM系统ppt课件
19
Safety Manager硬件概述
20
Safety Manager硬件组成及其功能
Safety Manager系统机柜
21
22
23
24
SM系统内控制器及IO排布
Safety Manager系统的卡件和IO卡件安装在旋转机架上。 旋转机架上共有10个底座位置。
SM控制器和IO通常自2层开始配置，所以控制器机柜内 的旋转机架最多放置8个IO底座，如果是单独的IO机柜， 就最多可以放置9个IO底座（Remote IO即远程IO除外）， 如图3.1所示。
38
RS-232&RS-485串行通讯比较
39
具体解决方案
40
当需要使用RUSIO远程功能时
需要专用的网络即专用的USI(USI-000x) 使用专有的认证过的交换机 由交换机支持光纤连接 最远支持100KM
41
5VDC供电单元（PSU）
PSU通常放置在每一个CP的右侧。 PSU的作用就是把24VDC转换成5VDC，其工作受
5
*完整的SIS（安全防护系统）由传感器、逻辑解算 单元、最终控制单元组成，当生产过程的预定条件 受到冲击时自动的将其置于安全状态。其类型为：
紧急停车系统(ESD) 火气系统（F&G） 设备防护系统（IPS） 安全联锁Safety interlocks 安全相关系统Safety Related Systems 高压防护系统（HI(P)PS） 燃烧管理系统(BMS)
（2）SIS系统属于“静态”系统，在正常工况下，始终监测生产装置的运行， 系统输出不变，不对生产过程产生影响；在非正常工况下，将按预先的设计 进行逻辑运算，使生产装置安全联锁或停车。DCS属于“动态”系统，连续对 过程变量进行检测、运算和控制，对生产过程进行动态的控制，确保最终产 品的产量和质量；
2024年度接触器ppt课件
2024/3/24
14
机械寿命和电寿命
机械寿命
指接触器在不需修理或更换零件的条件下，能承受的无载操作次数，反映了接触 器的机械耐久性。
电寿命
在规定的工作条件下，接触器能可靠地接通和分断负载电流的总次数，是评价接 触器电气性能的重要指标。
2024/3/24
15
温升和绝缘等级
2024/3/24
温升
指接触器在额定工作条件下，其触头或线圈部分的温度与周 围环境温度之差，反映了接触器的发热程度。
精密制造技术
运用先进的精密加工和制造技术，减小接触器的体积和重量，实 现小型化设计，方便安装和使用。
优化设计
通过电磁场仿真、热仿真等技术手段，对接触器进行优化设计， 提高动作性能、降低能耗和噪音。
2024/3/24
28
绿色环保、节能降耗方向发展
环保材料选用
选用符合环保要求的材料，如环保型绝缘材料、无卤素阻燃剂等， 降低接触器对环境的影响。
特点
接触器具有低压控制高压、大电流通断能力、良好的电气和机械性能、使用寿命长、体积小、重量轻 、维护方便等特点。同时，不同类型的接触器还具有各自独特的特点，如交流接触器具有结构简单、 价格便宜等优点，而直流接触器则具有通断能力强、适用于频繁操作等特点。
2024/3/24
6
2023
PART 02
常见接触器类型及其特点
2024/3/24
缺点
价格较高、对散热要求高。
应用领域
适用于对可靠性要求高、需要快速响 应和抗干扰能力强的场合，如自动化 设备、通讯设备等。
11
2023
PART 03
接触器主要参数与性能指 标
REPORTING
相关主题
