交流接触器的原理、选用及常见故障
交流接触器自锁原理及接法
交流接触器自锁原理及接法交流接触器是一种广泛应用于工业控制领域的电气设备，它具有操作简便、可靠性高、维修方便等优点。
其中，自锁功能是交流接触器的一个重要特性，能够有效地保证设备的安全运行。
本文将从交流接触器自锁原理、接法以及应用场景三个方面进行详细介绍。
一、交流接触器自锁原理1.接触器的工作原理交流接触器主要由电磁铁、触点、弹簧等部件组成。
当电磁铁通电时，产生磁场吸引触点闭合，实现电路的通断。
当电磁铁断电时，弹簧力使触点分开，切断电路。
2.自锁功能的实现自锁功能是通过接触器的内部结构实现的。
当电磁铁通电后，触点闭合，同时自锁触点也与电磁铁相连。
此时，即使电磁铁断电，由于自锁触点的机械连接，电路仍然保持通断。
要想使电路断开，需要手动操作按钮才能解锁。
二、交流接触器接法1.接线方式交流接触器的接线方式有多种，常见的有串联、并联、星形接法等。
接线时，应根据电气设备的功率、电压等参数选择合适的接法。
2.接线注意事项接线时，应注意以下几点：（1）接线前，应核对接触器的型号、规格与电气设备的要求是否一致。
（2）接线时，应使用足够截面积的导线，以保证电流畅通。
（3）接线端子应紧固，避免松动导致接触不良。
3.不同电压等级的接线方法不同电压等级的接触器接线方法有所不同。
低压接触器一般采用串联或并联接法，高压接触器则采用星形接法。
在实际应用中，还需根据电气设备的实际情况选择合适的接线方法。
三、应用场景及选用1.常见应用场合交流接触器广泛应用于各种电气设备中，如电动机、照明设备、空调等。
在需要频繁控制电路通断的场合，如自动化生产线，接触器具有良好的适用性。
2.接触器类型的选择根据负载电流、电压等级、控制方式等不同需求，选择合适的接触器类型。
常见的接触器类型有：电磁接触器、磁力接触器、真空接触器等。
3.与其他控制元件的配合使用接触器通常需要与其他控制元件如按钮、继电器、可编程控制器（PLC）等配合使用，实现对电路的远程控制和自动化控制。
交流接触器的结构和工作原理[交流接触器用途分类结构原理]
![交流接触器的结构和工作原理[交流接触器用途分类结构原理]](https://img.taocdn.com/s3/m/4f68562bf5335a8102d22091.png)
交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。
具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式、永磁式和真空式。
三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
接触器
1 接触器用途分类接触器是一种自动化的控制电器，主要用于频繁接通或分断交、直流电路，控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路；其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
本文将主要介绍常用的交流接触器。
1.1 交流接触器接触器触头按通断能力，可分为主触头和辅助触头。
主触头主要用于通断较大电流的电路(此电路称主电路)，它的体积较大，一般由三对常开触头组成。
辅助触头主要用于通断较小电流的电路(此电路称控制电路)，它的体积较小，有常开触头和常闭触头之分。
交流接触器的外形和结构(见图1)。
当给交流接触器的线圈5通人交流电时，在铁心6上会产生电磁吸力，克服弹簧4的反作用力，将衔铁3吸合，衔铁的动作带动动触桥1运动，和静触点2闭合。
当电磁线圈断电后，铁心上的电磁吸力消失，衔铁在弹簧的作用下回到原位，各触点也随之回到原始状态。
交流接触器的铁心断面上有短路环，是为了防止交变电流所造成的吸合时的抖动。
交流接触器的型号有CJ1O、CJ12、CJ20等系列。
1.2 直流接触器直流接触器主要用于远距离接通和分断直流电路及直流电动机的频繁启动、停止、反转和反接制动。
直流接触器的结构和工作原理与交流接触器基本相同，也由电磁机构、触头系统和灭弧装置组成。
电磁机构采用沿棱角转动拍合式铁芯，由于线圈中通入直流电，铁芯不会产生涡流，可用整块铸铁或铸钢制成铁芯，也不需要短路环。
触头系统有主触头和辅助触头，主触头通断电流大，采用滚动接触的指型触头；辅助触头通断电流小，采用点接触式的桥式触头。
由于直流电弧比交流电弧难以熄灭，故直流接触器采用磁吹式灭弧装置和其它灭弧方法灭弧。
直流接触器通人直流电，吸合时没有冲击启动电流，不会产生猛烈撞击现象，因此使用寿命长，适宜频繁操作场合。
交流接触器知识
例一:试选用一接触器来控制380V,15KW三相 Y形接法的电阻炉. 解:先算出各相额定工作电流Ie. Ith=1.2Ie=1.2×22.7=27.2A 因而可选用约定发热电流Ith≥27.2A的任何型 号接触器.如:CJ20-25,CJX2-18,CJX1- 22,CJX5-22等型号.
2,控制照明设备用接触器的选用
3,控制电焊变压器用接触器的选用
电焊变压器因二次侧的电极短路而出现陡削的 大电流,在一次侧出现较大的电流,所以,必需按变 压器的额定功率,额定工作电流,电极短路时一次侧 的短路电流及焊接频率来选用接触器.此类负载使用 类别属AC-6a类.表2为选用参考表.
表2 电焊变压器选用接触器参考表
选用接触器
30 53 66 105 130
4,笼型感应电动机AC-3使用类别用接触器的选 用
电动机有笼型和绕线型电动机,其使用类别分别为AC-2,AC- 3和AC-4,因此,对不同型式和使用类别的电动机用选用不同结构的 接触器. 笼型电动机的起动电流约为6倍电动机额定电流Ie,接触器分断电流 为电动机额定电流Ie.其使用类别分别为AC-3,如:水泵,风机,拉 丝机,镗床,印刷机以及钢厂中的热剪机等,这里可选用直动式交流接 触器. 选用的方法有查表法和查选用曲线法,在产品样本中直接列出在不 同额定工作电压下的额定工作电流和可控制电动机的功率,以免除用户 的换算,这时可以按电动机功率或额定工作电流,用查表法选用接触器
2.4 电容器负载
接通电容器时产生瞬态充电过程,充电电流可达很高的 数值,同时伴随着频率可从几百到几千赫的振荡,因此,它 对开关电器提出了严峻的要求.接通电容器对电流的振幅和 频率,由电路的电网电压,电容器的容量及电路中的电抗值 所决定,并与此馈电变压器和连接导线的截面,长度有关. 为了较经济地切换电容器,并防止在不利的工作条件下 使开关电器的触头发生接通熔焊,一般可在电容器及支路中 串入附加电感或电阻以限制电流,并减小接通电路时对电网 的影响.此类使用类别划分在AC-6b中.
接触器
（3）灭弧装置 容量在10A以上的接触器都有 灭弧装置，对于小容量的接触器，常采用双断口 触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭 弧罩灭弧。对于大容量的接触器，采用纵缝灭弧 罩及栅片灭弧。高压接触器多采用真空灭弧。 （4）其他部件 包括反作用弹簧、缓冲弹簧、 触点压力弹簧、传动机构及外壳等。
图1-11 交流接触器结构示意图
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点 机构动作，常闭触点打开，常开触点闭合，互锁或 接通线路。线圈失电或线圈两端电压显著降低时， 电磁吸力小于弹簧反力，使得衔铁释放，触点机构 复位，断开线路或解除互锁。这个功能就是接触器 的失压保护功能。
图1-11 交流接触器结构示意图
短路环
为了消除交流接触器工作时的振动和噪声，交流接触器的电磁铁心上 必须装有短路环。图1-12所示为交流接触器上短路环的示意图。
CJ
/
接触器
交流
设计序号
CZ
/
接触器
直流
设计序号
主触点数 额定电流
常闭主触点数 常开主触点数 额定电流
交流接触器的符号
交、直流接触器的图形符号及文字符号如图1-13所示。
图1-13 接触器图形、文字符号
交流接触器的应用
接触器的选择应遵循的原则
（1）根据负载性质选择接触器的结构形式及使用类别。 （2）主触头的额定工作电流应大于或等于负载电路的电流。 要注意的是接触器的额定工作电流是在规定的条件下（额定 工作电压、使用类别、操作频率等）能够正常工作的电流值， 当实际使用条件不同时，这个电流值也将随之改变。
故障现象 触点熔焊
铁心噪声过大 线圈过热或烧毁
产生原因 1. 操作频率过高或过负载 使用 2. 负载侧短路 3. 触点弹簧压力过小 4. 触点表面有电弧灼伤 5. 机械卡阻
交流接触器的工作原理和详细接线法
交流接触器的工作原理和详细接线法
交流接触器的工作原理：
当线圈中通过电流时，线圈产生的磁场会使接触器的铁芯吸引到线圈处，同时压缩机械弹簧力，从而闭合接点。
当线圈中停止通过电流时，磁场消失，机械弹簧力使铁芯退回原位，接点断开。
将负载接入常开接点，并将电源与负载的另一端相连，通过控制交流接触器的线圈电流来控制电路的通断状态。
交流接触器的详细接线法：
1.准备接线材料，包括双芯电线、电气螺丝、灰膏、胶布、擦纸及压接端子等。
2.将聚乙烯绝缘双芯电线通过电气螺丝连接到接触器，使其同分相的电极连接线芯与相同的绝缘接头，并
在其外壳上用灰膏将电线和接头紧密结合。
3.用压接端子将双芯电线压进接触器，然后再用灰膏将接头和线芯进行紧密包裹，以防止开路链接。
4.将接触器接在控制电路里，确保电源电路保持稳定，检查操作电路，具备标准电路连接。
5.擦拭接触器各部位的绝缘，保持接触器的清洁，防止灰尘和污染物损坏接触绝缘。
6.用胶布包裹接触器，保护接触绝缘，防止灰尘污染，并防止水分抵达接触器。
1。
交流接触器的常见故障、产生原因及排除方法
6.调整电源电压
相间短路
1.尘埃堆积或粘有水气、油污、使绝缘变坏
1.经常清理、保持清洁
2.灭弧罩碎裂或其它零部件损坏
2.更换损坏零件
3.可逆转换的接触器联锁不可靠，致使两台接触器同时运行；或因燃弧时间长、转换时间短而在转换过程中发生电弧短路
3.检查辅助触头与机械联锁；在控制回路上加装中间环节或调换动作时间长的接触器
交流接触器的常见故障、产生原因及排除方法
通电后不吸合或不能完全吸合
1.操作回路的电源电压过低，容量不足或发生断线、配线错误及控制触头不良
1.调高电源电压、增加电源容量、更换线路及修复控制触头
2.线圈内部断线或烧毁，接线头松动或表面有漆膜
2.修复或更换线圈，紧固接线头或刮除接线头表面漆膜
3.线圈规格与使用条件不符
1.应降容使用或改用重任务接触器
2.三相触头动作不同步，磨损不均匀
2.调整至同步
3.负载侧短路
3.排除短路成因，更换触头
触头
熔焊
1.过载或操作频率过高
1．选用较大容量的接触器
2.负载侧短路
2．排除短路故障，更换触头
3.闭合过程中触头跳动时间过长或释
放过程中有反弹现象
3．查明原因，排除故障因素（如线圈供电电压过高，打开位置限位的缓冲垫块失效）
4.触头弹簧压力不足或超程过小
4.更换弹簧和触头
5.触头表面有异物或金属颗粒
5.清理与修锉触头表面
6.触头严重退火，硬度降低
6.检查电流大小，消除退火起因并更换触头
7.操作回路电压过低或机械卡住，使触头停顿在刚接触位置而熔焊
7.提高操作电源电压或排除机械卡住现象，便触头可靠吸合
交、直流接触器常见故障、原因及处理方法
交、直流接触器常见故障、原因及处理方法接触器是一种用来频繁地接通或切断电动机或其他负载的主电路的一种自动切换电器。
由于它生产方便、成本较低、用途广泛，所以在各类低压电器当中，它是生产量最大，使用最广的一种产品。
接触器是利用电磁吸力作用来使触头闭合或断开大电流电路的，是一种典型的电磁式电器。
当电磁机构的线圈通电后，产生电磁吸力，使动铁心吸合，从而带动动触头与静触头闭合，接通主电路；若线圈断电后，线圈电磁吸力消失，在复位弹簧的作用下，动铁心释放，使动触头与静触头分离，切断主电路。
常见的交、直流接触器常见故障、原因及处理方法如下：1、吸不上或吸不足（触头已闭合但铁心仍未完全吸合）且有振动和噪声（1）电源电压过低。
处理方法是设法提高电压。
（2）线圈工作电压与电源电压不相符。
处理方法是更换与电源电压相符的线圈。
（3）铁心因机械原因卡死。
处理方法是调整互相卡住的零件的位置，去除障碍物。
（4）触头弹簧压力与释放弹簧压力过大。
处理方法是调整弹簧压力或更换弹簧。
（5）触头超行程过大。
处理方法是调整触头，减少触头的超行程。
2、吸不上而又无振动和噪声产生故障的原因很可能是线圈断线，可用万用表确认。
处理方法是找到断头，可以接驳断口的则修复，否则换新线圈。
3、衔铁不释放或释放缓慢（1）反作用力过小。
处理方法是调整弹簧的压力或反力弹簧的拉力。
（2）铁心板面有油污粘着。
处理方法是用干净软布将油污抹去。
（3）机械活动部分被卡住或转轴生锈、歪斜。
处理方法是排除卡住现象，已清除及润滑生锈部位。
（4）触头已熔粘在一起。
处理方法是撬开已熔粘在一起的触头，酌情更换新触头。
（5）剩磁过大。
对于交流接触器，其E形铁心在使用过久后，因去磁气隙的消失，会令铁心不释放。
此时的维修方法是可以在剩磁间隙处的极面锉去一部分，若不能奏效则更换铁心；而对于直流接触器则应更换或加厚非磁性垫片，好让线圈失电后容易释放衔铁。
4、线圈过热或烧损（1）线圈电压比电源电压低。
怎样选择交流接触器的大小
怎样选择交流接触器的大小在电工学上。
接触器是一种用来接通或断开带负载的交直流主电路或大容量掌握电路的自动化切换器，主要掌握对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放爱护作用。
接触器掌握容量大。
适用于频繁操作和远距离掌握。
是自动掌握系统中的重要元件之一。
工作原理：当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的帮助常闭触点断开，帮助常开触点闭合，从而接通电源。
当线圈断电时,吸力消逝, 动铁芯联动部分依靠弹簧的反作用力而分别,使主触头断开,和主触点机械相连的帮助常闭触点闭合，帮助常开触点断开，从而切断电源。
沟通接触器的选择：① 按接触器的掌握对象、操作次数及使用类别选择相应类别的接触器。
②按使用位置处线路的额定电压选择。
③ 按负载容量选择接触器主触头的额定电流。
④ 对于吸引线圈的电压等级和电流种类，应考虑掌握电源的要求。
⑤对于帮助接点的容量选择，要按联锁回路的需求数量及所连接触头的遮断电流大小考虑。
⑥ 对于接触器的接通与断开力量问题，选用时应留意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
⑦对于接触器的电寿命及机械寿命问题，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满意要求则应降容使用。
⑧选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
⑨对于照明装置适用接触器，还应考虑照明器的类型、起动电流大小、起动时间长短及长期工作电流，接触器的电流选择应不大于用电设备（线路）额定电流的90%。
对于钨丝灯及有电容补偿的照明装置，应考虑其接通电流值。
⑩设计时应考虑一、二次设备动作的全都性。
接触器基本知识详解
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。
接触器原理及常用型号简介
7. 接触器主要技术指标
▪ 1.额定电压（指主触点）
▪ 1）交流接触器： 127、220、380、500V ▪ 2）直流接触器： 110、220、440V
▪ 2.额定电流（指主触点）
▪ 1）交流接触器：5、10、20、40、60、100、150、 250、400、 600A
▪ 2）直流接触器：40、80、100、150、250、400、 600A
●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头 ，CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统 配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在A C-4类特别繁重的条件下工作。
交流接触器CJ20系列-3
▪ ● 触头灭弧系统：不同容量等级的接触器采用不同的灭弧结构。
● CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结 构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下 段为热塑性塑料底座安装电磁系统及缓冲装置，底座上除有螺钉固定 的安装孔外还装有卡轨安装用的锁，可安装于I EC标准规定的35mm 宽帽形安装轨上，拆装方便。CJ20-40及以上的接触器为两层布置正 装式结构，主触头和灭弧罩室在上，电磁系统在下，两只独立的辅助 触头组件布置在躯壳两侧。
交流接触器CJ16(19)系列-2
交流接触器CJ19系列-3
交流接触器CJ40系列-1
▪ CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或1140V 、电流至800A的电力系统中接通与分断电路，并与适当的热继电器 或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路 。
高直温流引 接起触电器▪弧CZ附交O近系电列流气-3绝接缘材触料烧器坏；常采用灭弧栅的机构图,灭弧栅是数片钢片制 成的栅状装置，当触点断开发生电弧时，电弧进入栅片内 B9-B25可装四对触头（三个主触头、一个辅助触头或四个主触头）。
《交流接触器》PPT课件
竞争格局
目前市场上交流接触器品 牌众多，竞争激烈，未来 市场将向高品质、高性能、 高可靠性方向发展。
客户需求
客户对交流接触器的需求 将越来越注重产品的性能、 稳定性、寿命及节能环保 等方面。
创新发展趋势探讨
智能化发展
随着物联网、人工智能等技 术的不断进步，交流接触器 将实现智能化发展，提高自 动化程度与运行效率。
保养周期建议及操作指南
操作指南 1. 断开电源，确保安全。
2. 清洁接触器表面灰尘和污垢。
保养周期建议及操作指南
01
02
03
04
3. 检查并紧固各连接部 位，确保连接可靠。
4. 对触点进行清洁和研 磨，去除积碳和氧化物。
5. 检查线圈绝缘层，如 有破损或老化应及时更 换。
6. 测试接触器动作性能， 确保其正常工作。
THANKS
感谢观看
《交流接触器》PPT课件
目录
• 交流接触器基本概念与工作原理 • 交流接触器分类及特点 • 选型与使用注意事项 • 维护保养与寿命延长策略 • 应用领域与市场前景展望
01
交流接触器基本概念与工作原理
交流接触器定义及作用
定义
交流接触器是一种用于频繁地接通 和切断主电路或大容量的控制电路 的电器。
辅助触点故障
机械故障
辅助触点接触不良或损坏会影响接触器的控 制功能。应检查辅助触点的接触情况，如有 异常应及时修复或更换。
机械部件磨损、变形或松动会导致接触器动 作不灵活或卡滞。应定期对机械部件进行检 查和维护，保持其良好的工作状态。
04
维护保养与寿命延长策略
定期检查项目清单
01
02
03
04
接触器外观检查
交流接触器(课用)PPT教学课件
交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。
根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。
注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。
考虑交流接触器的操作频率和使用寿命等因素。
使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。
在安装使用前，应检查线圈的额定电压是否和实际使用相符。
使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。
定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。
03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。
触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。
耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。
绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。
常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。
交流接触器常见故障以及处理方法
交流接触器常见故障及处理方法所谓的交流接触器也就是一种自动切换设备，它在使用的过程中，主要是对其电路结构进行相应的控制管理，以确保电机设备的正常使用。
但是，交流接触器在实际应用的过程中，也容易受到各方面因素的影响，而出现相应的故障问题，这就使得交流接触器的可靠性和稳定性大幅度的下降。
为此我们就需要对这些故障问题进行分析，从而采用相应技术手段来对其进行处理。
一、交流接触器的概述1、交流接触器的组成。
交流接触器在实际应用的过程中，我们可以将其接触点划分成主触点和辅助触点这两种，其中人们在对主电炉进行控制的过程中，主要是通过三对主触点来对其电路结构进行控制管理。
而辅助触点在实际应用的过程中，则是对线路结构进行控制，从而满足电气设备控制的相关要求。
交流电磁铁主要是有铁芯和线圈两个部分组成的。
其中由于不同的铁芯其使用功能存在着一定的差异，因此我们在对其进行选择的过程中，就一定要根据其相关的要求来对其进行处理，使得交流接触器的工作性能得到有效的保障。
2、交流接触器的工作原理。
当前交流电磁铁中的线圈通电以后，其铁芯和线圈之间就会产生电磁场，这就使得触点就会发生移动，从而和铁芯相互接触，这就使得电机设备可以正常的运行。
然而，当电机设备的电源切断时，交流接触器中的接触点就会复位，而整个电机设备就会停止运行。
因此我们在对电机进行控制的过程中，就可以利用这一原理来对其进行相应的控制，使其工作性能得到有效的保障。
二、交流接触器故障问题产生的原因和处理办法由于交流接触器有着良好的控制效果，可以使得电机设备的工作性能得到很好的保障，因此被人们广泛的应用在电机控制系统当中。
但是交流接触器在长期运作的过程中，自身零件也会出现磨损的现象，这就使得交流接触器在使用时，存在着一定的故障问题，为此我们就许多对其故障问题产生的原因进行分析，采用相应的技术手段来对其进行相应的控制处理，这就使得交流接触器的应用效果得到有效的提升。
1.触头的故障及维修。
交流接触器的选用及故障分析与维护
（ １ ） 通过的负荷电流是否在接触器额定值之 内；
（ ２ ） 接触器的分合信号指示是否与 电； （ ４ ） 电磁线圈有无过热现象 ，电磁铁的短路环有无异常。 （ ５ ） 灭 弧罩有 无松动和损伤情况 ； （ ６ ） 辅 助触点有无烧损情况 ； （ ７ ） 传 动部分 有无损伤 ；
耜 圄
特另 Ｕ 策划 生 旦 笙 塑 ｉ 工 ２ ： 坐 Ｑ ： § 盟
交流 接触 器 的选 用及 故 障分析 与维 护
陈 红 领 中 石 化 中 原 油 建 工 程 有 限 公 司
交流接触器广 泛应用于低压电路 中，在石油石化 系统生产 中是 一种使用 安全 、控 制方便 、量大而面广的电气产品。在 中石化各企业现在普遍使 用 的额定 电流在 ６ ３ Ａ及以上的大、 中容量交 流接触器应 以上百万 台计 ，其操作 电磁 系统在 吸持时消耗 的有功功率在 １ ２ Ｗ ～１ ｌ Ｏ Ｗ之间 ；消耗的无功功率则在几十 乏 尔至几百乏尔之间。所耗有功功 率的分配大致 为：铁芯 ６ ０ ％ ７ ０ ％ 、短路环 ２ ０ ％ ３ ０ ％ 、线 圈 ２ ％ ６ ％ 。对于石化企业这样一个正处于 自动化进程加快的交流接触器 使用 大企业来说 ，能源需求 日趋紧张 ，节约 电力资源 已成为 当务之急。文章 主要论述 了交流接触器 的选 用、结构 、工作原理 、故障分析处理及 运行维护等方面
５ 、运行维护 ： ５ ． １ 运行 中检查的项 目：
在石化企业 ，从高低压配 电设备 到供电系统 ，接触器是一种应用非常广 泛 的自动化控制 电器 。其 主要用 于频繁接通或分断交、直流电路 ，具有控制 容量大 ，可远距离操作 ，配合继 电器可以实现定时操作 ，联锁控制 ，各种定 量控制和失压及欠压保护 ， 广泛应用于 自动控制电路 的分断控制， 对象主要是 电动机 ，也可用于控制其 它电力 负载 ，如电热器 、照明、电焊机 、电容器组 等 电器设备及线路 。 在 实际工作中 ， 我们常常会遇到接触器 的各种故 障问题， 如触头接触不 良，线 圈烧损 ，无法 吸合 或断开 ，弧光短路等问题 ，给设备生 产的安全运行带来极大 的影 响，如何 避免接触器故障的发生 ，确保设备的安 全运行 ，就要从接触器 的结构 、工作 原理选 用 ，故障分析处理及运行维护等 方面进行分析和探讨 。 １ 、交流接触器的结构和工作原理 １ ． １ 结构 ： 接触器按被控 电流 的种类可分为交 流接触器 和直 流接触 器。 这 里主要介绍常用 的交流接触器 。 型号说 明 以上型号为标准型号 ，近年来 ， 新开发 了 Ｂ系列 、３ Ｔ Ｈ系列 、３ Ｔ Ｂ 、３ Ｔ Ｆ 系列交流接触器 。 接触器主要 由电磁系统 、触点 系统 、灭弧 系统及 其它部分组成。 （ １ ） 电磁 系统 ： 电磁 系统包括电磁线圈和铁心 ， 是接触器 的重要组成部 分， 依靠它带动触点的闭合与断开 。 （ ２ ） 触点 系统 ：触点是接触器 的执行 部分 ， 包 括主触点和辅助触点。主触 点的作用是接通和分断 主回路 ，控制较 大的电流 ，而辅助触点是在控制 回路 中 ，以满足各种控制方式 的要求 。 （ ３ ） 灭弧系统 ：灭弧装置用来保证触 点断开 电路时 ， 产生 的电弧可靠的熄 灭 ，减少电弧对触点 的损伤 。为 了迅速熄灭 断开 时的电弧 ，通常接触器都装 有灭 弧装置 ，一般采用半封式纵缝 陶土灭弧罩 。 （ ４ ） 其它部分 ：有绝缘外壳 、弹簧 、短路环 、传动机构等。 １ ． ２ 工作原理 ： 当接触器电磁线圈不通电时 ，弹簧 的反作用力 和衔铁 芯的 自重使主触点 保持 断开位置。当电磁 线圈通过控制 回路接通控制 电压 一 般为额定 电压） 时， 电磁 力克服弹簧的反作用力将衔铁吸 向静铁心 ， 带 动主触点闭合 ， 接通 电路 ， 辅助 接点随之动作。
接触器
早期在交流电路中常采用空气阻尼型时间继电器 ，它 是利用空气通过小孔节流的原理来获得延时动作的。 它由电磁系统、延时机构和触点三部分组成，凡是继 电器感测元件得到动作信号后，其执行元件（触头） 要延迟一段时间才动作的继电器称为时间继电器
2.固态继电器
固态继电器是由微电子电路，分立电子器件，电力电 子功率器件组成的无触点开关。用隔离器件实现了控 制端与负载端的隔离。固态继电器的输入端用微小的
控制信号，达到直接驱动大电流负载。
4.中间继电器
中间继电器：用于继电保护与自动控制系 统中，以增加触点的数量及容量。 它用 于在控制电路中传递中间信号。中间继电 器的结构和原理与交流接触器基本相同， 与接触器的主要区别在于：接触器的主触 头可以通过大电流，而中间继电器的触头 只能通过小电流。所以，它只能用于控制 电路中。 它一般是没有主触点的，因为 过载能力比较小。所以它用的全部都是辅 助触头，数量比较多。新国标对中间继电 器的定义是K，老国标是KA。一般是直 流电源供电。少数使用交流供电。
通用接触器可大致分以下两类 1交流接触器。主要有电磁机构。触头系统。灭弧装置等组成。。常用的是CJ10。CJ12。 CJ12B等系列。。。 2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和 结构基本上与交流接触器是相同的。 按主触点连接回路的形式分 直流接触器 交流接触器 按操作机构分 电磁式接触器 永磁式接触器 永磁交流接触器是利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁 驱动机构而形成的一种微功耗接触器。 永磁接触器-松峰 安装在接触器联动机构上极性固定不变的永磁铁，与固化在接触器底座上的可变极性软磁铁相互 作用，从而达到吸合、保持与释放的目的。软磁铁的可变极性是通过与其固化在一起的电子模块 产生十几到二十几毫秒的正反向脉冲电流，而使其产生不同的极性。根据现场需要，用控制电子 模块来控制设定的释放电压值，也可延迟一段时间再发出反向脉冲电流，以达到低电压延时释放 或断电延时释放的目的，使其控制的电机免受电网晃电而跳停，从而保持生产系统的稳定。 按驱动方式分 气动式接触器液压式接触器电磁式接触器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器的常见故障
交流接触器常见故障原因分析及解决措施交流接触器常见故障原因分析 及解决措施： 1、通电后不能合闸 故障原因： a、线圈供电线路断路 b、线圈本身断路 c、启动器按钮接触不良 d、 线圈额定电压比线路电压高 e、触头与灭弧室壁之间卡住或其它可动零 部件与运动导轨或导槽卡住 解决措施：a、检查线路，找出断点处理好 b、更换符合要求的线圈 c、清理打磨触头或更换按钮 d、换上额定电 压相等的线圈 e、调整互相卡住的零部件的相对位置，消除它们之间 的摩 2、运行中铁芯噪声过大或发生振动故障原因： a、线圈电压不足 b、铁芯极面积有污垢或磨损过度而造成不平 c、短 路环断裂 d、动或静铁芯夹紧螺丝松动 e、可动部分配合不当 f、反 作用力过大 解决措施：a、调整线圈电压 b、清理极面，必要时可刮 削修整铁芯极面 c、更换新的短路环 d、将螺丝紧固 e、查明故障后进 行调整 f、更换合适的弹簧
然而,双断口触头参数调节不便,闭合时一般无滚滑运动,不 能清除触头表面的氧化物,故触头需用银或银基合金材料制造, 成本较高。单断口指形触头在闭合过程中有滚滑运动,易于清 除表面的氧化物,保证接触可靠,故触头可用铜或铜基合金材料 制造,成本较低。 但触头的滚滑运动会增大触头的机械磨损。由于只有一个 断口,触头的开距要比双断口的大,故体积也较大,同时动触头需 通过软连接外接,以致机械寿命受到限制。 3、辅助触头的选用，根据你的设备，可以选择1a1b,就是一 常开一常闭，2a2b,3a1b,5a1b等 4、保护作用，可配上热继电器的型号使用，如GMC-22的接 触器可配上GTH-22的热继电器使用 5、成套安装的尺寸，一般成套选择的交流接触器是尺寸小， 美观的接触器，，一般选用GMC系列的接触器，性能稳定， 美观大方
7、主触头熔焊换触簧头,故障原因： a、调整行程使其合适 e、调整或更 换弹故障原因：a、闭合过程中振动过于剧烈而且多次发生振动 b、触 头表面有金属颗粒突起或有异物 c、触头分断能力不足 解决措施：a、查 明原因后采取相应措施（如：线圈电压是否过高，主回路电流是否过大） b、清理触头表面金属颗粒或异物 c、改用触头分断能力高的接触器 8、圈烧坏或烧毁或引出线断裂 故障原因： a、因空气潮湿或腐蚀以致绝缘损坏 b、线圈额定电压比控制回路电压低 c、线圈的通电持续率与实际情况不符 d、欠电压运行，衔铁不能被吸合 e、线圈匝间短路 f、线圈电流过大 g、接头焊接不良，以致因接触器过 大而烧断线圈接头 解决措施：a、更换线圈，必要时还要涂刷特殊绝缘漆 b、重新洗刷或更 换线圈 c、更换符合要求的线圈 d、检查并调整线路电压 e、更换线圈 f、 检查控制回路电压发现电压过于低时，应设法调整 g、重新焊接线圈接 头 9、短路环发生断裂 故障原因： a、铁芯碰接过于猛烈 b、机械寿命终止 解决措施：a、查明原因采取措 施并更换短路环，若无法更换则应更换铁芯 b更换铁芯、 10、主触头在工作位置上冒火花 故障原因： a、铁芯吸合不可靠，有振动 b、铁芯短路环不起作用 c、铁芯损坏 解决 措施：a、调整控制电压 b、检查，及时更换铁芯c、更换铁芯
交流接触器的原理
交流接触器利用主接点来开闭电路，用辅助接点来导通控制回 路。主接点一般是常开接点，而辅助接点常有两对常开接点和常闭 接点，小型的接触器也经常作为中间继电器配合主电路使用。交流 接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀 性。交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场， 电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯， 套有线圈，工作电压可多种选择。为了使磁力稳定，铁芯的吸合面 加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动 铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断 开。20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁 力，快速拉断电弧，保护接点。接触器具可高频率操作，做为电源 开启与切断控制时﹐最高操作频率可达每小时1200次。接触器的使 用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则 为数十万次至数百万次。交流接触器又可分为电磁式，永磁式
和真空式三种。

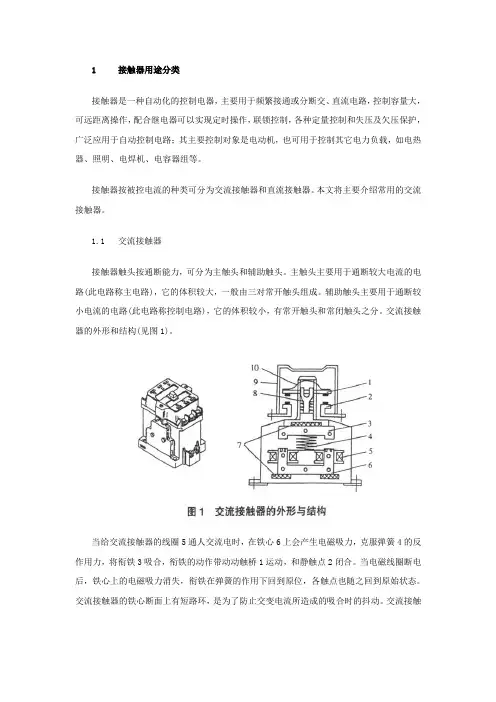

交流接触器主要有四部分组成:(1) 电磁系统包括吸 引线圈、动铁芯和静铁芯；(2)触头系统,包括三副 主触头和两个常开、两个常闭辅助触头,它和动铁 芯是连在一起互相联动的；(3)灭弧装置,一般容量 较大的交流接触器都设有灭弧装置,以便迅速切断 电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种 弹簧、传动机构、短路环、接线柱等。 工作原理: 当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合, 由于触头系统是与动铁芯联动的,因此动铁芯带动 三条动触片同时运行,触点闭合,从而接通电源。当 线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧 的反作用力而分离,使主触头断开,切断电源。
交流接触器的原理、选用及常 见故障分析
