冰蓄冷设备蛇形钢盘管与U形塑料盘管结构图
约克冰蓄冷设计应用手册
13.0°C
ส䖭ѫᵪ ᶯᔿᦒ✝ಘ
6.0°C
B u ilding Load
ㆉ䷠微嘆
6.0°C
12.0°C
4.5°C
ৼᐕߥѫᵪ+VSD
7.0°C
㫴ߠ㻵㖞
图1-- 典型冰蓄冷系统图
900 TR A/C Performance Curve ( ARI Unloading )
蓄冰装置的性能 由于静态冰槽不能象冷水机组那样可以由控制中心来控制恒定的出 水温度，所以蓄冰装置的热工性能更象是换热器，只是这个换热器 的其中一侧为冰水混合物，其温度一直维持在0℃。所以蓄冰装置 的热工性能主要是由以下因素决定的。
蓄冰装置的材料及结构 蓄冰装置的换热面积 进入冰槽的乙二醇的温度 乙二醇的流速 对于给定的蓄冰槽要控制融冰及结冰速率，只能通过调节进入冰槽 的乙二醇的温度及流速来进行控制。一般来说进入冰槽的乙二醇流 量越大，温度越高，则融冰的速率越快，而对于结冰来说， 乙二醇 流量越大，温度越低，则结冰的速率越快。
1.2.1 蓄冰装置 蓄冰设备特点 一般来说，用在乙二醇蓄冰系统中的蓄冰装置也叫静态冰槽。静态 冰槽因为没有运行部件而得名，是一个封闭式的容器，里面贮存的 冰是蓄能的介质。蓄冰装置实际上是一种高效的换热器，冰的贮存 及与乙二醇的换热都是在同一个容器内进行的，蓄冰装置在蓄冰及 融冰的时候也是充当乙二醇与冰之间的换热器。 各个厂家生产的静态冰槽的材料、结构、尺寸都不一样，典型的蓄 冰装置是由钢、聚乙烯或丙乙烯等材料制作，结构上看有盘管式和 封装式两大类。不同的蓄冰装置的热工性能表现也不一样，各有各 的融冰曲线与制冰曲线。
700
冰蓄冷技术
压缩机辅助系统 系统全部冷媒均进入蓄冰器 ,这种系统不仅夜间制冰 ,在空调高峰期间 也是一边融冰 ,一边继续制冰 ,这种系统初投资最省 ,但因昼夜制冰 ,始 终维持较低的蒸发温度 ,故耗电量较大 ,与以上两种方法相比 ,因其系 统简单 ,初投资省而得到最普遍的青睐与应用。
案将获得更大经济效益。 6.乙方案由于夜间制冰有可能提供 18：00～24：00部分房
间需要之冷量。
9.3冰蓄冷在唐山百货大楼空调系统改造中的应用
设计资料
唐山百货大楼建筑面积 40 000m2 ，分为超级商场和条式楼两部 分。 超级商场面积 8000m2，地下 1层 ，地上 4层 ，集中空调系统于 1 992年建成 ； 条式楼面积 32000m2，地下 1层 ，地上 5层 ，集中空调系统于 1 996年建成。 大楼空调用电占大楼总用电近 70 %，原有变压器严重超负荷运 行，不得不限电运行或限制其他项目发展。
方案乙：
1： 2台双工况离心式冷水机组。 2： 50只高灵蓄冰桶 3： 2台日间空调工况时运行的冷冻水泵 4： 2台 1～ 2 0层冷冻水供水泵 5： 2台夜间制冰、日间融冰供冷水泵 6： 2台 2 1～ 3 3层冷冻水供水泵 7：日间空调运行板式换热器 8：中间板式换热器 9：高区中间板式换热器 1 0：末端设备。
直接蒸发冰蓄冷系统
氟里昂直接蒸发式蓄冷是由冷媒管道直接制造冰 ,盘管外表形成 50～75ｍｍ厚的冰层 ,日间供冷时 ,冰的熔解是由外至内 ,在夜间制 冷时这种溶解法内部的冰水很快结冰 , 或因上次未全部溶解而使冰 附在管外壁 ,这种蓄冰通过管道外表上的冰使冻水结成冰。这一制冷 方式需要控制冰的厚度不超过 50ｍｍ左右 ,否则因冰层热阻大 ,冷媒 的传热受到影响 ,导致机组自动停止或爆裂。另外对直接蒸发系统 , 当蒸发器结冰时 ,压缩机吸气温度较低 ,单位制冷量的耗电量增加。
BAC蓄冰介绍
10,140
美国卡夫(KRAFT)食品公司 实际运行成本比较
System Comparison - Kraft
General Foods, Inc
Kraft Glenview
525,000 ft2 Office Bldg. Peak Cooling Load 尖 峰冷负荷 : 1,350 Ton System Water Temp 系 统恒定水温 : 44 F(6.7 C) Airhandler Temp : 55 F(12.8 C)
Heat Exchanger
7C
热交换器
Base Chiller
10.4 2007 gpm
12 C
Cooling Load 负荷
Connection Charge Savings 购电权比较
Conventional 常规
Ice Storage 蓄冰
Savings 节省
1000 RT $686,000
区域供冷的优点
较低的初期成本-- 9% - 可采用较小的送水送风系统 - 安装简便 较低的运行成本--25% - 电力费用降低 - 效率提高 - 维护减少 - 消除CFC - 有助于缓解全球变暖
Design Example
设计实例
1000 Ton Building 1000冷吨建筑物
Design Data Form 设计数据
500 0
1 3 5 7 9 11 13 15 17 19 21 23 Hour
负荷
Cooling Load
RT
4000 3500 3000 2500 2000 1500 1000
500 0 1
-
35
冰蓄冷系统ppt课件
盘管为钢制连续卷焊而成，盘管组装在钢架上，装配后进行整体外表面热电镀。盘管外径为1.05"( 26.67m)，结冰厚度控制在0.9"(23mm)左右。如采用内融冰方式，冰与冰之间仍有极小的间隙，以便在融冰过程中，结在盘管周置的冰存在少量的活动空间，使得钢管与冰始终存在有直接接触的部位，因此导热较好，在整个融冰过程中蓄冰槽的出口二次冷媒温度始终可保持在3°C左右，并使冰几乎全部被融化来供冷。因盘管采用焊接工艺，一组盘管有多个焊点。降低了系统的可靠性和稳定性。宜采用串联系统。
应用蓄冷空调技术的前景
商业建筑、宾馆、饭店、银行、办公大楼、学校的中央集中式空调系统。 家用空调。家用空调用电特点是用电集中，数量大，持续时间长常常是持续至深夜。 体育馆、影剧院。这些场所冷负荷量大，持续时间短且无规律性，适宜于采用蓄冷空调系统。
冰蓄冷空调与常规空调的异同
一、常规空调系统 的组成 常现空调系统 的组成
机组优先 回流的热乙二醇溶液，先经制冷机预冷，而后流经蓄冰装置而被融冰冷却至设定温度。所示为该种工作模式示意图。 2.融冰优先 从空调负荷端流回的热乙二醇溶液先经蓄冰装置冷却到某一中间温度，而后经制冷机冷却至设定温度。所示为该工作模式示意图。
制冷机与融冰同时供冷工作模式示意图
蓄冷系统常见工作流程及特点 并联流程
法国CIAT公司的Cristopia冰球
Cristopia冰球外壳由高密度聚合烯烃材料制成，内注CIAT公司专利的具高凝固---融化潜热的PCM相变蓄能溶液。冰球有多种类型，从-33℃～+27℃的温度覆盖范围能够满足各种不同的需求，形成全系列的产品组合空调用蓄冰球型号为AC-00型，冰球直径98mm,相变温度为0℃，蓄冷量为6RTh/m3,冰球重量560g,每立方米冰球的个数为1222个。冰球为光滑的球形，每个冰球作为一个独立的蓄冰单元，可承受20bar的压力。一个蓄冰系统有几十万甚至上百万个这样的独立单元，任一独立单元的损坏都不会对整个系统的性能产生影响，从而系统运行可靠，维护量最低；冰球为高密度聚烯烃外壳，不存在任何腐蚀。截至到目前为止冰球已经过至少数万次无损试验且试验仍在继续，其测试寿命已超过50年。
蓄冰设备塑料盘管与钢盘管比较表
四周需要维护安装空间
需常做水处理
困难
蓄冰设备塑料盘管与钢盘管比较 比较项目 聚乙烯
设备产地
全进口
蓄冰槽形状
圆形
蓄冰槽材料
聚苯乙烯
蓄冰槽制作方法 盘管材料
滚塑一次成型 高密度聚乙烯
材料导热系
一般
可供单位冷量的换热面积
（平方米/KW.h）
0.511
可供单位冷量的蓄冰设备体积（立方米/KW.h）
0.019
单位冷量的设备重量
（KG/KW.h）
》一书）
连续卷焊
单程管路设计
※聚乙烯材料激光焊接，焊接点光滑均匀，焊接点 无金属件，无腐蚀无泄漏；※刚盘管连续卷焊，焊 接点多，泄漏几率大 ※双向逆流设计：相邻两条管道内乙二醇流向是相 反的，这样可以保证盘管表面蓄冰厚度均匀；※单 程管路设计：所有管道内的乙二醇流向是相同的， 这样会导致盘管前段蓄冰厚度大，尾段蓄冰厚度 薄，蓄冰不均匀； ※盘管与冰槽一体化设计，运输、安装及维护简 便，设备出厂前经过严格测试，现场安装只需要与 主管连接；※盘管与冰槽分开安装，增加安装费 用，而且蓄冰设备现场安装导致蓄冰性能、保温性 能、防腐性能出现严重误差
（以上数据出自 中国机械工业出版社 出版《蓄能空调技术 》一书）
国产
矩形
钢片或水泥
多片钢片铆钉及焊接连接 钢
大
可供单位冷量的蓄冰设备体积越小越好 0.021 （以上数据出自 中国机械工业出版社 出版《蓄能空调技术
》一书）
单位冷量的设备重量越轻越好 2.65 （以上数据出自 中国机械工业出版社 出版《蓄能空调技术
1.24
盘管制作方法
激光焊接
盘管管路设计
双向逆流设计
蓄冰设备整体设计
各类蓄冰设备比较-碳钢塑料

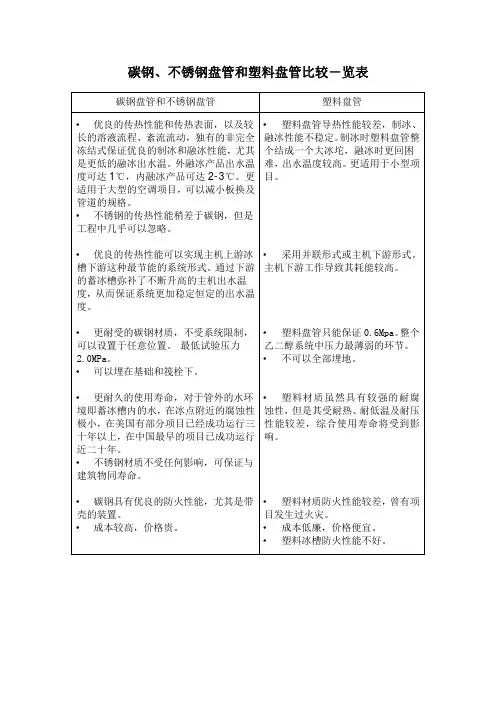

碳钢、不锈钢盘管和塑料盘管比较－览表碳钢盘管和不锈钢盘管塑料盘管• 优良的传热性能和传热表面，以及较长的溶液流程、紊流流动，独有的非完全冻结式保证优良的制冰和融冰性能，尤其是更低的融冰出水温。
外融冰产品出水温度可达1℃，内融冰产品可达2-3℃。
更适用于大型的空调项目，可以减小板换及管道的规格。
• 不锈钢的传热性能稍差于碳钢，但是工程中几乎可以忽略。
• 优良的传热性能可以实现主机上游冰槽下游这种最节能的系统形式。
通过下游的蓄冰槽弥补了不断升高的主机出水温度，从而保证系统更加稳定恒定的出水温度。
• 更耐受的碳钢材质，不受系统限制，可以设置于任意位置。
最低试验压力2.0MPa。
• 可以埋在基础和筏栓下。
• 更耐久的使用寿命，对于管外的水环境即蓄冰槽内的水，在冰点附近的腐蚀性极小，在美国有部分项目已经成功运行三十年以上，在中国最早的项目已成功运行近二十年。
• 不锈钢材质不受任何影响，可保证与建筑物同寿命。
• 碳钢具有优良的防火性能，尤其是带壳的装置。
• 成本较高，价格贵。
• 塑料盘管导热性能较差，制冰、融冰性能不稳定。
制冰时塑料盘管整个结成一个大冰坨，融冰时更回困难，出水温度较高。
更适用于小型项目。
• 采用并联形式或主机下游形式。
主机下游工作导致其耗能较高。
• 塑料盘管只能保证0.6Mpa。
整个乙二醇系统中压力最薄弱的环节。
• 不可以全部埋地。
• 塑料材质虽然具有较强的耐腐蚀性，但是其受耐热、耐低温及耐压性能较差，综合使用寿命将受到影响。
• 塑料材质防火性能较差，曾有项目发生过火灾。
• 成本低廉，价格便宜。
• 塑料冰槽防火性能不好。
蛇管式换热器
回顾：间壁式（表面式）换热器
间壁式换热器是温度不同的两 种流体在壁面两侧流动，通过流体 与壁面、壁面内部的热传导和流体 的对流，来实现壁面两侧流体之间 热量交换的换热器。
间壁式换热器按结构不同可分 为管式和板面式。管式又分为列管 式、套管式、蛇管式等等。
一、蛇管式换热器
1、沉浸蛇管式换热器 换热管多以金属管子绕制成盘蛇形状故称蛇管，蛇管
沉浸于容器内的液体中，蛇管内的流体与容器内的流体通 过管子壁进行换热。
沉浸蛇管式换热器
沉浸蛇管式换热器的结构形式
沉浸蛇管式换热器的特点及应用
③便于检修和清洗。 Nhomakorabea④管外流体的传热系数大，传热效果好。
⑤传热面积的增减都比较容易。
缺点：①冷却水用量较大，且喷淋不均影响传热
②体积庞大，易产生大量蒸汽
喷淋蛇管式换热器的应用：
主要用于石油炼制、石油化工、造气、酿造和
制冰等工艺中的高温高压流体的冷却或冷凝。由
于传热管可用铸铁制成，它适用于浓硫酸的冷却
二、套管式换热器
1、套管式换 热器的结构
2、套管式换 热器的串联
套管式换热器的特点及应用
优点：①结构简单，加工方便。
②传热面积增减方便，工作适应范围大。
③传热面的两侧都可有较高的传热系数、
传热效率高。
④能适应高压场合。
缺点：①结构不紧凑，占地较大。
②单位传热面积金属耗量多。
，所需传热面积
的
RTSC钢制蓄冰盘管
非完全冻结式钢制蓄冰盘管
制冰效率曲线
红色线条为RTSC金属盘管的10小时完成制冰时的出口温度-冰量关系
附图一
融冰效率曲线
红色线条为RTSC金属盘管融冰曲线，黑色为其它蓄冰设备融冰曲线
附图二
RTSC非完全冻结式钢盘管融冰过程
过程一过程二过程三过程四
从过程一到过程二（完全接触期）冰和盘管始终是完全接触的，保持一个非常好的放冷接触面，而金属接触面最有利于放冷和提供低的稳定的出口温度，这就是非完全冻结式的特点，冰柱没有成坨，可以在浮力的作用下上浮，以使得冰柱和钢盘管保持良好的接触。
过程三（平均分布期），部分发生了破冰现象而部分仍保持着和冰的完全接触，这是RTSC 蓄冰盘管特有的设计，我们称之为第一次破冰。
第一次破冰后形成了均匀的冰水混合层。
过程四（结束期）是发生第二次破冰的情形，第二次破冰后所有的冰全都上浮，形成稳定的冰水混合物，使得后期的融冰也较为稳定。
对RTSC蓄冰盘管而言，第二次破冰后冰量约剩10%，融冰基本已经到结束期。
蓄冷技术 ppt课件
静态冰蓄冷和动态冰蓄冷
PPT课件
22
静态冰蓄冷和动态冰蓄冷
• 静态制冰：冰的制备和融化在同一位置进 行，蓄冰设备和制冰部件为一体机构。具 体形式有冰盘管式（盘管外融冰）、完全 冻结式（盘管内融冰）和密封体蓄冰。
• 动态制冰：冰的制备和储存不在同一个位 置，制冰机和蓄冰槽相对独立。如制冰滑 落式、冰浆式系统。
PPT课件
18
载冷剂循环式制冰系统
• 盘管式蓄冰装置：载冷剂为体积浓度25％乙烯 乙二醇水溶液，盘管浸在水槽中，制冷剂直接 在盘管内循环吸收水热量，使水温降低，在盘 管外表面形成冰层。盘管形式有导热塑料盘管 、 蛇形盘管、螺旋盘管、U型盘管四种形式。 融冰方式为外融冰和内融冰两种。 ①外融冰：用冷冻水泵抽取蓄冰槽中1—2℃的 冷冻水供空调使用，然后回水到冰槽内与盘管 外的冰直接热交换融冰（融冰效果好），释冷 量的大小取决于回水温度的高低和流量的大小 。
PPT课件 20
圆形冰球制冷
• 冷介质封装在球形（蕊芯冰球、冰板）小 容器内，将许许多多小球密集放置在密封 钢制罐或开式冰槽内。运行时，低温载冷 剂在球外空隙流动，带走热量，使球内冷 介质结冰。融冰时，来自空调系统的高温 载冷剂流过蓄冰罐中的蓄冰单元间隙进行 融冰取冷。 • 目前应用普遍的是圆形冰球（PE外壳）和 蕊芯冰球（金属外壳）式系统。
PPT课件
23
静态冰蓄冷和动态冰蓄冷
•
在静态冰蓄冷系统中，冷水和冰层明显分层， 增大了固液界面的热阻，降低了系统的换热效 率。
• 在动态冰蓄冷系统中，冰晶与液体充分混合， 可以提供更优的传热性能，释冷速度较之静态 冰蓄冷系统快。然而，大多数动态冰蓄冷系统 使用一种水溶液（常用二乙醇水溶液）作为 相变材料以此来帮助冰晶的流动。在这种情况 下，冰晶的凝固点和相变潜热都有所降低。
冰蓄冷装置
冰蓄冷装置原理：在非空调使用时间或利用电力负荷低谷时的电力运转制冷机，将冷能以显热或潜热的方式储存起来，在用电高峰期把储存的冷量释放出来，以满足空调需要冷量的全部或其中的一部分，从而达到转移高峰电力负荷的目的。
特点：1、不用高峰电，减缓电厂和配电设施的建设和投资。
2、由于电的差价，降低空调运行费用。
3、冷冻水水温可降到1—4℃，实现大温差，低温送风空调。
4、空气湿度相对较低，可提高空气品质。
5、具有应急冷源，提高空调可靠性。
注：如蓄冰温度低于0℃，管道保温厚度要加厚，防结露。
蓄冰装置的分类：1、按是否使用载冷剂可分为制冷剂直接蒸发式和载冷剂循环式。
2、按结冰方式不同分为静态制冰和动态制冰3、按融冰方式不同分为内融冰、外融冰、内外同时融冰。
4、按制冷剂流程不同分为密闭式和开放式。
5、按蓄冰形式不同分为不完全冰结式、完全冰结式、制冰滑落式、封装容器式（包括冰球式）、冰泥式、直接蒸发制冰系统：1、静态制冰系统：最常见的是将金属盘管浸在水槽中，制冷剂直接在盘管内循环吸收水热量，使水温降低，在盘管外表面形成冰层。
融冰时温度较高的空调回水直接进入保温冰槽，直接和盘管外冰接触，换热效果好，取冷速度快，其水温可达1℃左右，直接供空调末端用水，故不需要二次换热。
2、动态制冰系统①板冰机：又称制冰滑落式装置。
制冰机（蒸发装置）在水（冰）槽上方，用水泵将冰槽的水自上向下洒在制冰机的板状蒸发器表面上，使其结成薄冰层5—9mm（不宜太厚）,用制冰机四通阀换向，将高温气态制冷剂通入蒸发器中放热，使冰靠自重滑落到冰槽里。
注：制冰时间一般为10—30分，蒸发器通入高温气态制冷剂时间一般为20—30秒。
②冰晶式蓄冷装置：略载冷剂循环式制冰系统（目前空调用的较广泛为此种方式）1、盘管式蓄冰装置：载冷剂为体积浓度25％乙烯乙二醇水溶液，盘管浸在水槽中，制冷剂直接在盘管内循环吸收水热量，使水温降低，在盘管外表面形成冰层。
融冰方式为外融冰和内融冰两种。
详细图解制冷各部件
详细图解制冷各部件易粉学堂易粉学堂是为安易买商城会员免费提供暖通空调系统设计、工程施工、维修服务、项目管理、解决方案营销等课程学习的平台。
易粉学堂具有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训及咨询服务，必将会成为暖通空调行业快速提升暖通空调专业技能和公司业绩的最优的平台。
如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们中的一员，We want you！一、蒸发式制冷系统水冷式冷水机原理流程图热泵型空调器的工作原理二、冷库用氨制冷系统氨制冷技术中央空调系统图两级压缩氨制冷机的实际系统图A－低压压缩机；B－高压压缩机；C－油分离器；D－单向阀；E －冷凝器；F－贮液器；G－过冷器；H－中间冷却器；I－浮子调节阀；J－调节站；K－气液分离器；L－室内冷却排管（蒸发器）一级节流中间不完全冷却两级压缩循环系统原理图及p-h图（a）系统原理图（b）p-h图A-低压压缩机；B-高压压缩机；C-冷凝器；E-蒸发器；F-中间冷却器；G、H-节流阀1、氨制冷压缩机作用：对制冷剂作功，使其能在系统中完成循环。
2、中间冷却器作用：降低低压级的排气温度；分离低压级排气中所夹带的润滑油；冷却蛇形盘管内的制冷剂使其过冷。
3、冷库冷凝器作用：排出热量使制冷剂由气态凝结为液态。
立式壳管式冷凝器4、油分离器作用：将压缩机排气中的润滑油分离出来。
填料式油氨分离器洗涤式油氨分离器离心式油氨分离器5、高压储液器作用：贮存从冷凝器来的液体制冷剂，保证冷凝器的传热面积得以充分发挥；供应和调节制冷系统内各部分设备的液体循环量，一适应工况变动的需要；起液封作用，防止高压侧气体窜到低压系统而造成事故。
史上最全冰蓄冷原理cad图
冰蓄冷系统施工方案
冰蓄冷系统施工方案：1.蓄冷槽体的制作1.1确认蓄冷槽体放置位置，混凝土基础已施工完毕，满足设备承重规定，表面平整，符合施工规定；1.2在混凝土基础上铺设塑料布防潮、隔气层；1.3沿设计槽钢位置在隔气层上面铺设木方，将槽钢放置在木方上面，焊接底面槽钢框架，焊接过程中注意防火，避免槽钢温度过高，引燃木方或者将塑料隔气层烫坏；1.4在底层槽钢框架的空隙内填充橡塑保温材料压实，然后将底层钢板与保温材料接触面刷环氧树脂漆，然后就位，使底层钢板与保温材料紧密接触，分块焊接底层钢板，焊接完毕后在钢板迎水面刷环氧树脂漆，避免钢板后来遇水腐蚀；1.5在底层槽钢钢板焊接制作完毕后，开始焊接竖直方向槽钢与三个方向的中间的两道槽钢腰梁以及蓄冷槽顶面槽钢；1.6分别焊接三个方向侧面钢板，在焊接过程中注意钢板以及槽钢由于受热而变形，在局部地区需做反方向的拉伸解决，确保焊接的竖直和水平；1.7在三面槽钢以及侧板焊接，经检查符合设计规定后，开始刷环氧树脂漆完毕后，蓄冰设备就位，具体就位办法参见后蓄冰盘管的安装与就位；1.8在确认蓄冷设备位置符合设计规定后，将第四周的横向两道腰梁焊接上去，焊接完后在制作侧板，同时制作蓄冷槽体的注水管，溢流管，排污管，观察孔，液位管；1.9以上工序完毕后，在拟定无焊接瑕疵后，开始往蓄冷槽注水，注水到溢流管位置，静置 24 小时，确认无渗漏后放水；1.10在蓄冷槽的中间两道腰梁以及底面梁、顶面梁外安装木方，以用来固定外板；1.11确认蓄冷槽无渗漏后开始保温工作，采用现场聚氨酯发泡的办法保温，确保保温厚度最少为 100mm，注意保温过程中会产生有毒物质，启动现场通风设施，以防中毒；1.12蓄冷槽顶板采用 100mm 厚聚氨酯净化彩钢板，注意彩板上方开孔位置与蓄冷槽出水，进水位置保持一致，彩板两头的长度以盖过保温层以及木方为宜；1.13在以上工序全部完毕后,蓄冷槽体在保温层及木方外面敷设 0.5mm 厚镀锌钢板装饰面。
蓄冷与蓄热技术应用说课讲解
6
30
ＩＰＦ
5
25
4
20
3
15
2
10
1
500来自012
3
4
5
取冷时间（H）
38
盘管式冰蓄冷
背景 蓄热技术 蓄冷装置 蓄冷系统 设计与运行
总结
外融冰释冷特点
• 理论上不需要二次换热装置
• 不可搭接（non ice-bridging），蓄冰率(IPF)不 大于50%，故蓄冰槽容积较大
39
背景 蓄热技术 蓄冷装置 蓄冷系统 设计与运行
上海地区典型办公建筑夏季设计日负荷变化
6
背景1—电力“移峰填谷”
背景 蓄热技术 蓄冷装置 蓄冷系统 设计与运行
总结
空调采暖负荷昼夜变化剧烈
上海地区典型办公建筑冬季设计日负荷变化
7
背景1—电力“移峰填谷”
背景 蓄热技术 蓄冷装置 蓄冷系统 设计与运行
总结
•结论：
城市电网用电负荷波动明显 空调采暖负荷是城市用电负荷的重要组成部 分
28
常用蓄冷装置分类
背景 蓄热技术 蓄冷装置 蓄冷系统 设计与运行
总结
分类
类型
主要生产厂家
显热式 水蓄冷
冰盘管 B.A.C，Evapco(益美高) （外融冰） (美国、日本)
冰盘管 （内融冰）
蛇形 圆形 蛇形
BAC，RH Clamac(高美)
Fafco
冰球: CIAT/西冷/台佳
封装式 冰板:开利/台佳
外融冰释冷特点
• 温度较高的空调回水直接送入盘管表面结有冰 层的蓄冰水槽，使盘管表面上的冰层自外向内 逐渐融化
• 换热效果好，取冷快，供水温度低（1~2℃）
36冰盘管形式.
4、冰盘管形式及特点
冰盘管（内部融冰）
（四）盘管形式 常见的有三种: 蛇形盘管; 圆筒形盘管; U形立式盘管。 它们起着换热 器的作用。与 相应的贮槽配 套，构成各种 蓄冷装置。
冰盘管（内部融冰）
（五）内融冰系统特点
可以选用常规制冷设备。 制冷系统制冷剂量少，不易泄漏。 蓄冰桶（槽）可以完全冻结成冰。可不设置结冰厚度控 制器，搅拌器，降低了故障率，并减少了用电量。 融冰时，由外表面开始融冰，增加了一次传热损失，需 靠增加传热面积来补偿。 内融冰方式的结冰与融冰过程比较缓慢，适合空调工程。 不适合工业过程使用。 结冰厚度在10～49mm之间，耗电量比常规系统大， 维护保养工作与常规空调系统相同）内融冰系统设计注意点
二次冷媒为乙二醇溶液，要使用缓蚀剂，乙二 醇溶液有一定的腐蚀性。
二次冷媒系统应采用闭式系统 乙二醇溶液为有毒物质。开式系统由于乙 二醇溶液的腐蚀性，不但增加了补充乙二醇溶 液工作的危险性，而且存放及管理也是一个问 题。
单元1 螺杆式冷水机组
冷却塔与管道安装相片
该图冷热水都使用铜管，其中墙内暗敷热水使用敷塑铜管，既起到保温作用，又起到保 护作用。冷水管为光管。连接接头密封效果确实好，试压发没有一处渗漏。有钱的甲方 建议使用。但实在太贵，40000多一吨哦！
• 再发点室外工程的！广场饮用水不锈钢管，该管 未抛光，看上去象镀锌钢管，但是实实在在的不 锈钢管，用吸铁石是吸不住的哦！
三峡水电工程的冷却塔.
广场水幕不锈钢管焊接
UPVC加筋排水管敷设
地下室压力排水至室外检查井
地下室压力排水至室外检查井
一坨混凝土的地方就是检查井的位置 了
前面发了卡箍连接的铸铁管，下面这张是法 兰连接的柔性铸铁管
8m高的大厅喷淋管布置
走道安装管线布置，怎么样？
走道安装管线布置，怎么样？
大屋面虹吸系统雨水口（HDPE）
再来看一下，组装图
再来看一下，组装图
下一层雨水管布置，注意支架，有 点特别哦
• 专利技术转让：消防给水增压泵成套设备 专利号：200420031653.8 发明内容 本实用新型以小型缓冲罐（贮水容积18~24升） 取代大型（贮水容积150~450升）贮水罐，依靠 可靠的水泵控制功能实现消防规范中规定的增压 泵的功能，减少了设备重量、占地面积，节省了 钢材用量及建设投资，可谓利国利民。 该产品在消防设备选用、安装中经济实用,有很好 的市场前景.欲寻求生产厂家,转让专利或合作生产.
1.机械加速澄清池
2.加二氧化氯设备
3.综合管架
冷冻机组
不锈钢水池法兰接头
镀锌钢管丝接套丝机
•若要省空间，一 般高层设计建议 使用塑料螺旋排 水管（不用设专 用通气管），此 图采用橡胶圈柔 性接口，不需要 设置伸缩节，管 道伸缩全部由三 通接口补偿。虽 然拆卸方便，但 实际安装过程中 管道伸入接口不 垂直，非常容易 漏水。个人认为 还是刚性（粘接） 接头加伸缩节效 果好。
蛇管式换热器
蛇管式换热器释义蛇管式换热器是由金属或非金属管子，按需要弯曲成所需的形状，如圆形、螺旋形和长的蛇形管。
它是最早出现的一种换热设备，具有结构简单和操作方便等优点。
按使用状态不同，蛇管式换热器又可分为沉浸式蛇管和喷淋式蛇管两种。
a. 沉浸式蛇管如下列图蛇管多以金属管子弯绕而成，或由弯头、管件和直管连接组成，也可制成适合不同设备形状要求的蛇管。
使用时沉浸在盛有被加热或被冷却介质的容器中，两种流体分别在管内、外进行换热。
它的特点：结构简单，造价低廉，操作敏感性较小，管子可承受较大的流体介质压力。
但是，由于管外流体的了流速很小，因而传热系数小，传热效率低，需要的传热面积大，设备显得笨重。
沉浸式蛇管换热器常用于高压流体的冷却，以与反响器的传热元件。
b. 喷淋式蛇管换热器如下列图将蛇管成排的固定在钢架上，被冷却的流体在管内流动，冷却水由管排上方的喷淋装置均匀淋下。
与沉浸式相比较，喷淋式蛇管换热器主要优点是管外流体的传热系数大，且便于检修和清洗。
其缺点是体积庞大，冷却水用量较大，有时喷淋效果不够理想。
蛇管式换热器- 正文以蛇形管作为传热元件的换热器。
(serpentine type heat exchanger)这是一种古老的换热设备。
它结构简单，制造、安装、清洗和维修方便，价格低廉，又特别适用于高压流体的冷却、冷凝，所以现代仍得到广泛应用。
但蛇管式换热器的体积大、笨重；单位传热面积金属耗量多，传热效能低。
根据管外流体冷却方式的不同，蛇管式换热器又分为沉浸式和喷淋式。
蛇管式换热器- 沉浸式换热器将蛇管沉浸在盛有液体〔B 流体〕的容器内，蛇管中流过另一种A流体。
通过管壁,热量由一种流体传递给另一种流体〔图1a〕。
蛇管的形状主要取决于容器的形状，可以是圆盘形、螺旋形和长的蛇形等。
蛇管不能太长，否那么管内流阻大，耗能多；管径也不宜过大，因为管径大加工困难，通常取76毫米以下管径弯制成。
蛇管外的流体几乎不动，流速很小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冰蓄冷设备蛇形钢盘管与U形塑料盘管结构图对比
1、上方左侧为U形塑料盘管设备保温防水层做法及承载结构示意图；上方右侧为蛇形钢盘管等设备保温防水层做法及承载结构示意图
2、上方左侧为U型塑料盘管示意图上方右侧为蛇形钢盘管等设备示意图
3、上方左侧为U形塑料盘管设备模块化示意图；上方右侧为蛇形钢盘管设备整体内胆示意图
4、U形蓄冰设备外结构全部由热浸镀锌螺栓连接，没有焊接，两层HDPE高密度防水层，从材料根本上保证设备外壳的使用寿命。
换热盘管的专利材质、可灵活组装的模块化结构从技术上保证设备内胆的使用寿命。
5、上方左侧图中左边蛇形钢盘管和右边U形塑料盘管的结冰厚度示意，冰层越厚代表主机的出水温度需要越低，主机能耗越大。
上方右侧显示左边蛇形钢盘管和右边塑料盘管的换热面积差别，图中可见右边是左边的3.5倍换热面积，管壁厚度是左边的一半。
6、冰层厚度与管材的关系；冰层厚度、结冰率与时间曲线。
