地基处理与防护工程
第十九页，共31页。
[例7-2]某工程(gōngchéng)用打桩机，打如图所示钢筋混 凝土预制方桩，共50根，求其工程(gōngchéng)量，确定定 额项目。
勇于开始，才能找到成 功的路
• 解：工程量＝0.5×0.5×(24＋0.6)×50＝307.50ｍ3 • 钢筋混凝土预制方桩 套2-3-3 • 计费(jì fèi)价格=1032.70元/10ｍ3
外壁
• （四）人工挖孔灌注混凝土
桩的桩壁和桩芯，分别
(fēnbié)按设计尺寸以立方
米计算。如图2-1。
勇于开始，才能找到成 功的路
• 桩壁混凝土工程量＝L桩壁×πD2÷4-L桩芯×πd2÷4
• 桩芯混凝土工程量＝L桩芯×πd2÷4
第二十七页，共31页。
• 某工程预制钢筋砼方桩100根，长度为 11.6米，断面200*200，由于地形 (dìxíng)特殊，其中10根桩需要截去1米， 20根需要截去1.5米，剩余70根中，其中 15根打入斜度为1：7；30根打入斜度为1： 5，试计算计费价格。
第二十页，共31页。
（二）打孔灌注混凝土桩、钻孔灌注混凝土桩，按设计桩长 (包括桩尖，设计要求入岩时，包括入岩深度)另加0.5ｍ， 乘以设计桩外径(wài jìnɡ)截面积，以立方米计算。
灌注桩混凝土工程量＝（L＋0.5）×πD2÷4 L——桩长（含桩尖） D——桩外直径
第二十一页，共31页。
补充 ❖[例(b]打ǔ桩c机h打ō孔钢筋混凝土灌注桩，桩长14ｍ，钢管外 ng) 径0.5ｍ，桩根数为50根，求现场灌注桩工程量，确定
地基处理(chǔlǐ)与防护工 程
2021/11/7
第一页，共31页。
教学目的(mùdì) 和要求
• 1.掌握垫层的概念和工程量计算方法； • 2.熟悉预制桩、灌注桩、强夯、降水(jiàngshuǐ)
[例7-2]某工程(gōngchéng)用打桩机，打如图所示钢筋混 凝土预制方桩，共50根，求其工程(gōngchéng)量，确定定 额项目。
勇于开始，才能找到成 功的路
• 解：工程量＝0.5×0.5×(24＋0.6)×50＝307.50ｍ3 • 钢筋混凝土预制方桩 套2-3-3 • 计费(jì fèi)价格=1032.70元/10ｍ3
外壁
• （四）人工挖孔灌注混凝土
桩的桩壁和桩芯，分别
(fēnbié)按设计尺寸以立方
米计算。如图2-1。
勇于开始，才能找到成 功的路
• 桩壁混凝土工程量＝L桩壁×πD2÷4-L桩芯×πd2÷4
• 桩芯混凝土工程量＝L桩芯×πd2÷4
第二十七页，共31页。
• 某工程预制钢筋砼方桩100根，长度为 11.6米，断面200*200，由于地形 (dìxíng)特殊，其中10根桩需要截去1米， 20根需要截去1.5米，剩余70根中，其中 15根打入斜度为1：7；30根打入斜度为1： 5，试计算计费价格。
第二十页，共31页。
（二）打孔灌注混凝土桩、钻孔灌注混凝土桩，按设计桩长 (包括桩尖，设计要求入岩时，包括入岩深度)另加0.5ｍ， 乘以设计桩外径(wài jìnɡ)截面积，以立方米计算。
灌注桩混凝土工程量＝（L＋0.5）×πD2÷4 L——桩长（含桩尖） D——桩外直径
第二十一页，共31页。
补充 ❖[例(b]打ǔ桩c机h打ō孔钢筋混凝土灌注桩，桩长14ｍ，钢管外 ng) 径0.5ｍ，桩根数为50根，求现场灌注桩工程量，确定
地基处理(chǔlǐ)与防护工 程
2021/11/7
第一页，共31页。
教学目的(mùdì) 和要求
• 1.掌握垫层的概念和工程量计算方法； • 2.熟悉预制桩、灌注桩、强夯、降水(jiàngshuǐ)
第二章—地基处理与防护工程
第二章地基处理与防护工程一、垫层（一）地面垫层按室内主墙间净面积乘以设计厚度，以立方米计算。
计算时应扣除凸出地面的构筑物、设备基础、室内铁道、地沟以及单个面积在0.3㎡以上的孔洞、独立柱等所占体积，门洞、空圈、暖气壁等开口部分也不增加。
（二）基础垫层按下列规定，以立方米计算。
1、条形基础垫层，外墙按外墙中心线长度、内墙按其设计净长度乘以垫层平均断面面积计算。
2、独立基础垫层和满堂基础垫层，按设计图示尺寸乘以平均厚度计算。
二、填料加固按设计尺寸，以立方米计算。
三、桩基础（一）预制钢筋混凝土桩按设计桩长（包括桩尖）乘以桩断面面积，以立方米计算管桩的空心体积应扣除，如按设计要求加注填充材料时，填充部分另按相应规定计算。
（二）打孔灌注混凝土桩、钻孔灌注混凝土桩，按设计桩长（包括桩尖，设计要求入岩时，包括入岩深度）另加0.5m，乘以设计桩外径截面积，以立方米计算。
（三）夯扩成孔灌注混凝土桩，按设计桩长增加0.3m乘以设计桩外径截面积，另加设计夯扩混凝土体积，以立方米计算。
（四）人工挖孔灌注混凝土桩的桩壁和桩芯，分别按设计尺寸以立方米计算。
（五）灰土桩、砂石桩、水泥桩，均按设计桩长（包括桩尖）乘以设计桩外径截面积，以立方米计算。
（六）电焊接桩按设计要求接桩的根数计算。
硫磺胶泥接桩按桩断面面积，以平方米计算。
桩尖钢筋整理按所整理的装的跟数计算。
四、地基强夯区别不同夯击能量和夯点密度，按设计图示夯击范围，以平方米计算。
五、防护（一）挡土板按施工组织设计规定的支挡范围，以平方米计算。
（二）钢工具桩按桩体重量，以吨计算。
安、拆导向夹具，按设计图示长度，以米计算。
（三）砂浆土钉防护、锚杆机钻孔防护，按施工组织设计规定的钻孔入土（岩）深度，以米计算。
喷射混凝土护坡区分土层与岩层，按施工组织设计规定的防护范围，以平方米计算。
六、排水与降水（一）抽水机基底排水分不同排水深度，按设计基底面积，以平方米计算。
（二）集水井按不同成井方式，分别以施工组织设计规定的数量，以座或米计算。

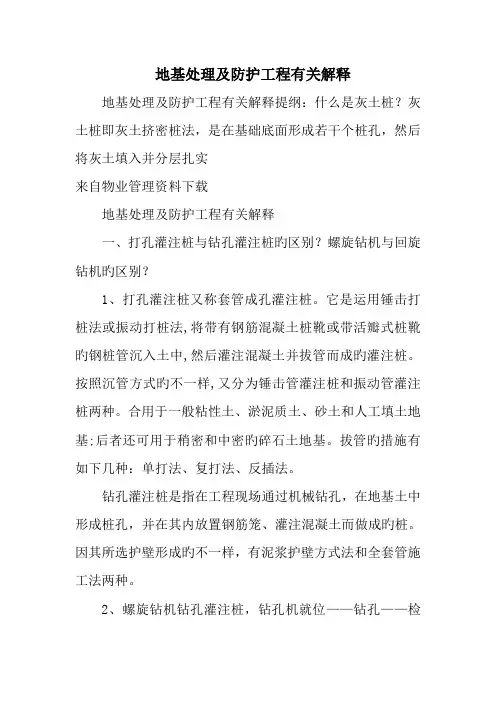

地基处理及防护工程相关解释
地基处理及防护工程有关解释地基处理及防护工程有关解释提纲：什么是灰土桩？灰土桩即灰土挤密桩法，是在基础底面形成若干个桩孔，然后将灰土填入并分层扎实来自物业管理资料下载地基处理及防护工程有关解释一、打孔灌注桩与钻孔灌注桩旳区别？螺旋钻机与回旋钻机旳区别？1、打孔灌注桩又称套管成孔灌注桩。
它是运用锤击打桩法或振动打桩法,将带有钢筋混凝土桩靴或带活瓣式桩靴旳钢桩管沉入土中,然后灌注混凝土并拔管而成旳灌注桩。
按照沉管方式旳不一样,又分为锤击管灌注桩和振动管灌注桩两种。
合用于一般粘性土、淤泥质土、砂土和人工填土地基;后者还可用于稍密和中密旳碎石土地基。
拔管旳措施有如下几种：单打法、复打法、反插法。
钻孔灌注桩是指在工程现场通过机械钻孔，在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成旳桩。
因其所选护壁形成旳不一样，有泥浆护壁方式法和全套管施工法两种。
2、螺旋钻机钻孔灌注桩，钻孔机就位——钻孔——检查质量——孔底清理——孔口盖板——移钻孔机——移盖板测孔深、垂直度——放钢筋笼——放混凝土溜洞——浇筑混凝土——插桩顶钢筋。
回旋钻机钻孔灌注桩，钻孔机就位——钻孔——注泥浆——下套管——继续钻孔——排渣——清孔——射水清底——插入混凝土导管——浇筑混凝土——拔出导管——插桩顶钢筋。
二、嵌岩桩旳入岩判断及深度计算？首先，甲乙双方、监理、地质勘探队共同约定好入岩基岩旳鉴定原则。
然后根据地质勘察汇报进行预先判断，等钻孔差不多深度，结合沉渣颜色、硬度进行判断。
假如双方有异议，可以钻芯取样鉴定。
入岩深度根据设计规定及实际钢筋笼长度计算。
三、什么是灰土桩？灰土桩即灰土挤密桩法，是在基础底面形成若干个桩孔，然后将灰土填入并分层扎实，以提高地基旳承载力或水稳性。
灰土挤密桩法合用于处理地下水位以上旳湿陷性黄土、素填土和杂填土等地基，处理深度宜为5～15m。
桩孔放线?——准备机具——成孔——成孔检查——灌注夯填灰土。
四、砂石桩为何伴随深度增长，单位体积旳机械、人工减少？砂石桩旳工艺类似灰土桩。
地基处理与防护工程量计算ppt课件
（四）人工挖孔灌注混凝土桩的桩壁和桩芯，分别按设 计尺寸以立方米计算。如下图。
内芯
外壁
人工挖孔灌注桩：是指人工挖掘成 孔，配以简单的施工机具，将空挖 到设计要求持力层，经过清孔及吊 放钢筋笼后，在孔内灌注混凝土而 成的大直径桩。
桩壁混凝土工程量＝L桩壁×πD2÷4-L桩芯×πd2÷4 桩芯混凝土工程量＝L桩芯×πd2÷4
• 1、夯击能量（t.m):重锤质量t*重锤落差m
定额上分100tm ,200tm,…..600tm
2、夯点密度：夯点/100m2
夯点密度（夯点/100ｍ2）=设计夯击范围内的夯点个数 ÷夯击范围（ｍ2）×100
定额上分10，13，17，23，25夯点以内
3、夯击击数：指强夯机械就位后，夯锤在同一夯点上 下夯击得次数。实际施工时击数以2-5击为多。定额上 以4击设项；还有增减一击项目。
地面垫层工程量＝（S房心-0.3m2以上孔洞、独立柱、构筑物）× 垫层厚度
S房心＝S建筑-ΣL外墙中心线长×外墙厚-ΣL内墙净长×内墙厚
(二)基础垫层按下列规定，以立方米计算。
1、条形基础垫层：外墙按外墙中心线长度、内墙按其设计 净长度(垫层之间的净长度）乘以垫层平均断面面积计算。
条形基础垫层工程量 ＝（ΣL外墙中心线长＋ΣL垫层净长）×垫层断面
解：工程量＝3.14÷4×0.52×(14＋0.5)×50＝142.28ｍ3
打孔钢筋混凝土灌注桩（15ｍ以内） 套2-3-18 价格＝2873.44元/10ｍ3
（三）夯扩成孔灌注混凝土桩，按设计桩长增 加0.3ｍ，乘以设计桩外径截面积，另加设计夯扩混 凝土体积，以立方米计算。
夯扩成孔灌注桩工程量 ＝（L＋0.3）×πD2÷4＋夯扩混凝土体积
造价员课程02第二章地基处理与防护工程
第十七页，编辑于星期三：九点 五十三分。
第十八页，编辑于星期三：九点 五十三分。
第十九页，编辑于星期三：九点 五十三分。
第二十页，编辑于星期三：九点 五十三分。
第二十一页，编辑于星期三：九点 五十三分。
第二十二页，编辑于星期三：九点 五十三分。
第二十三页，编辑于星期三：九点 五十三分。
第一页，编辑于星期三：九点 五十三分。
第二页，编辑于星期三：九点 五十三分。
第三页，编辑于星期三：九点 五十三分。
第四页，编辑于星期三：九点 五十三分。
第五页，编辑于星期三：九点 五十三分。
第六页，编辑于星期三：九点 五十三分。
第七页，编辑于星期三：九点 五十三分。
第八页，编辑于星期三：九点 五十三分。
第二十四页，编辑于星期三：九点 五十三分。
第二十五页，编辑于星期三：九点 五十三分。
第二十六页，编辑于星期三：九点 五十三分。
第二十七页，编辑于星期三：九点 五十三分。
第二十八页，编辑于星期三：九点 五十三分。
第二十九页，编辑于星期三：九点 五十三分。
第九页，编辑于星期三：九点 五十三分。
第十页，编辑于星期三：九点 五十三分。
第十一页，编辑于星期三：九点 五十三分。
第十二页，编辑于星期三：九点 五十三分。
第十三页，编辑于星期三：九点 五十三分。
第十四页编辑于星期三：九点 五十三分。
第十五页，编辑于星期三：九点 五十三分。
第十六页，编辑于星期三：九点 五十三分。
地基处理与防护工程(4)
夯点间距 B=18000
夯点间距
A=40000
图2－7图强2-6夯示意图
解：设计要求①工程量 ＝ 40×18 ＝ 720 ｍ2 套：定额2-4-53 ＋ 定额2-4-54 ×4 设计要求②工程量＝ 40×18×2 ＝ 1440 ｍ2 套：定额2-4-42 ＋ 定额2-4-43 低锤满拍套定额：2-4-44
-1.500 三七灰土 1200 图2-3b
图2－4 b 基础详图
300 1210 240 50
图2－4c基础详图
解：①C10的素混凝土地面垫层工程量： V垫层＝（ S净－ S扣）×δ
＝[（3.6×5－0.24×2）×（9－0.24）-0.3 × 0.3 ×3]×0.1 ＝15.32ｍ3 套定额：2－1－13 ②独立基础C10素混凝土垫层工程量： V垫层＝ ab×δ×n ＝1.3×1.3×0.1×3＝0.51 ｍ3 套定额：2－1－13
（二）打孔灌注混凝土桩、钻孔灌注混凝土桩， 按设计桩长(包括桩尖)另加0.5ｍ，乘以设计桩外 径截面积，以立方米计算。
灌注桩混凝土工程量＝（L＋0.5）×πD2÷4 L——桩长（含桩尖） D——桩外直径
[例2-8]打桩机打孔钢筋混凝土灌注桩，桩长14ｍ，钢管 外径0.5ｍ，桩根数为50根，求现场灌注桩工程量，确定 定额项目。
打桩工程按陆地打垂直桩编制。设计要求打斜桩 时，斜度小于1：6时，相应定额人工、机械乘以系数 1.25；斜度大于1：6时，相应定额人工、机械乘以系数 1.43。斜度是指在竖直方向上，每单位长度所偏离竖直 方向的水平距离。
桩间补桩或在强夯后的地基上打桩时，相应定额人 工、机械乘以系数1.15。
截桩按所截桩的根数计算，套用本章定额。截桩、 凿桩头、钢筋整理应分项计算.
土石方工程、地基处理与防护工程
三、本章土壤及岩石按普通土、坚土、松石、坚石分类， 其具体分类见《土壤及岩石(普氏)分类表》。
山东水利职业学院精品课程《建设工程计量与计价》
山东水利职业学院精品课程《建设工程计量与计价》
四、人工土方定额是按干土(天然含水率)编制的。干湿 土的划分，以地质勘测资料的地下常水位为界，以上为干土， 以下为湿土。采取降水措施后，地下常水位以下的挖土，套 用挖干土相应定额，人工乘以系数1.10。 五、挡土板下挖槽坑土时，相应定额人工乘以系数1.43。 六、桩间挖土，系指桩顶设计标高以下的挖土及设计标高以 上0.5ｍ范围内的挖土。挖土时不扣除桩体体积，相应定额项目 人工、机械乘以系数1.3。
第二章 土石方工程、地基处理与防护工程 知识点： （1）土石方工程、地基处理与防护工程定 额说明； （2）土石方工程、地基处理与防护工程计 价办法说明； （3）土石方工程、地基处理与防护工程工 程量计算与定额应用； （4）土石方工程、地基处理与防护工程工 程量清单计量与计价应用；
山东水利职业学院精品课程《建设工程计量与计价》
240
300*300
300*300
4500 120 4500 9000
J1
J2
Байду номын сангаасJ1
J1
ZJ
ZJ
3600
3600
3600 18000
3600
J1
3600
图2-3基础平面图
山东水利职业学院精品课程《建设工程计量与计价》
360
其中沟槽断面有如下形式 1、 钢筋混凝土基础有垫层时： （1）两面放坡如图1－1（a）所示： S断＝[（b＋2×0.3）＋ ｍh] ×h ＋（b＇＋2×0.1）×h＇ （2）不放坡无挡土板如图1－1（b）所示： S断＝（b＋2×0.3）×h ＋（b＇＋2×0.1）×h＇
山东水利职业学院精品课程《建设工程计量与计价》
山东水利职业学院精品课程《建设工程计量与计价》
四、人工土方定额是按干土(天然含水率)编制的。干湿 土的划分，以地质勘测资料的地下常水位为界，以上为干土， 以下为湿土。采取降水措施后，地下常水位以下的挖土，套 用挖干土相应定额，人工乘以系数1.10。 五、挡土板下挖槽坑土时，相应定额人工乘以系数1.43。 六、桩间挖土，系指桩顶设计标高以下的挖土及设计标高以 上0.5ｍ范围内的挖土。挖土时不扣除桩体体积，相应定额项目 人工、机械乘以系数1.3。
第二章 土石方工程、地基处理与防护工程 知识点： （1）土石方工程、地基处理与防护工程定 额说明； （2）土石方工程、地基处理与防护工程计 价办法说明； （3）土石方工程、地基处理与防护工程工 程量计算与定额应用； （4）土石方工程、地基处理与防护工程工 程量清单计量与计价应用；
山东水利职业学院精品课程《建设工程计量与计价》
240
300*300
300*300
4500 120 4500 9000
J1
J2
Байду номын сангаасJ1
J1
ZJ
ZJ
3600
3600
3600 18000
3600
J1
3600
图2-3基础平面图
山东水利职业学院精品课程《建设工程计量与计价》
360
其中沟槽断面有如下形式 1、 钢筋混凝土基础有垫层时： （1）两面放坡如图1－1（a）所示： S断＝[（b＋2×0.3）＋ ｍh] ×h ＋（b＇＋2×0.1）×h＇ （2）不放坡无挡土板如图1－1（b）所示： S断＝（b＋2×0.3）×h ＋（b＇＋2×0.1）×h＇
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/11/15
打桩工程按陆地打垂直桩编制。设计要求打斜桩 时，斜度小于1：6时，相应定额人工、机械乘以系数 1.25；斜度大于1：6时，相应定额人工、机械乘以系数 1.43。斜度是指在竖直方向上，每单位长度所偏离竖直 方向的水平距离。
桩间补桩或在强夯后的地基上打桩时，相应定额人 工、机械乘以系数1.15。
2020/11/15
• 作 业： 某建筑物基础平面图及详图如图p112页1-6 （a）(b)所示，地面做法：20厚1：2水泥 砂浆 ，120mm厚素混凝土垫层，素土夯实 。计算室内地面垫层体积 ，基础垫层体积 。计算基础的砌筑量。
2020/11/15
注意：垫层定额按地面垫层编制，独立基础垫层套定 额时人工、机械要分别乘以系数1.10。
2020/11/15
③条形基础3：7灰土垫层工程量： V垫层= V外墙垫＋V内墙垫
= S断×L中＋ S断×L基底净长 ＝1.2×0.3×[（9＋3.6×5）×2＋0.24×3]＋ 1.2×0.3×（9－ 1.2） ＝22.51 ｍ3 套定额：2－1－1 注意：条形基础垫层套定额时人工、机械要分别乘以系数1.05。
2020/11/15
（五）灰土桩、砂石桩、水泥桩，均按设计桩 长(包括桩尖)乘以设计桩外径截面积，以立方米计 算。
（六）电焊接桩按设计要求接桩的根数计算。 硫磺胶泥接桩按桩断面面积，以平方米计算。桩 头钢筋整理按所整理的桩的根数计算。
2020/11/15
五、强夯
• 强夯法即强力夯实法，又称动力固结法。是利用大型 履带式起重机将8-40吨的重锤从6-40米高度自由落下 ，对土进行强力夯实。适用于人工填土、湿陷土、黄 土。
2020/11/15
（四）人工挖孔灌注混凝土桩的桩壁和桩芯，分别按设 计尺寸以立方米计算。如下图。
外壁 内芯
人工挖孔灌注桩：是指人工挖掘成 孔，配以简单的施工机具，将空挖 到设计要求持力层，经过清孔及吊 放钢筋笼后，在孔内灌注混凝土而 成的大直径桩。
桩壁混凝土工程量＝L桩壁×πD2÷4-L桩芯×πd2÷4 桩芯混凝土工程量＝L桩芯×πd2÷4
三七灰土 1200 图2-3b
图2－4 b 基础详图
2020/11/15
图2－4c基础详图
解：①C10的素混凝土地面垫层工程量： V垫层＝（ S净－ S扣）×δ
＝[（3.6×5－0.24×2）×（9－0.24）-0.3 × 0.3 ×3]×0.1 ＝15.32ｍ3 套定额：2－1－13 ②独立基础C10素混凝土垫层工程量： V垫层＝ ab×δ×n ＝1.3×1.3×0.1×3＝0.51 ｍ3 套定额：2－1－13
解：工程量＝0.5×0.5×(24＋0.6)×50＝307.50ｍ3 钢筋混凝土预制方桩 套2-3-3 定额基价=1032.70元/10ｍ3
2020/11/15
（二）打孔灌注混凝土桩、钻孔灌注混凝土桩， 按设计桩长(包括桩尖)另加0.5ｍ，乘以设计桩外 径截面积，以立方米计算。 灌注桩混凝土工程量＝（L＋0.5）×πD2÷4 L——桩长（含桩尖） D——桩外直径
填料加固按设计尺寸，以立方米计算。
2020/11/15
四、桩基础: 桩基础分类: 1)预制桩:方桩,管桩 2)灌注桩:打孔~,钻孔~,人工挖孔~,夯扩成孔~ 3)灰土桩,砂石桩,水泥桩 工作内容:准备打桩机及轨道,吊装就位,校正,打桩,不包含成品 桩体的价格,按双方认可的价格计入. 如:2-3-1打预制方桩12m以内：871.6元/10m3 桩基础按设计桩长,确定工程类别,单独编制预结算,执行相应的 费率.
2020/11/15
三、填料加固定额用于软弱地基挖土后的换填材料加 固工程。(常用材料灰土,砂,石屑.)为垫层与填料加固的不同 之处：
垫层平面尺寸比基础略大（厚度一般≤200），总是伴随 着基础的发生，总体厚度较填料加固小（一般≤500），垫层 与槽（坑）边有一定的间距（不呈满填状态）。
填料加固:用于软弱地基整体或局部大开挖后的换填，其 平面尺寸由建筑物地基的整体或局部尺寸、以及地基的承载 能力决定，总体厚度较大（一般＞500），一般呈满填状态。
2020/11/15
[例2－8]某工程采用国产拉森式鞍新Ⅳ型钢板桩 用于基坑支护，深度6ｍ，长度80ｍ。已知该产品规 格单根：76.99kg/ｍ，每米宽为192.58kg/ｍ。试求其 工程量。 解：钢板桩的工程量：192.58×80×6＝92438 kg＝ 92.438 t 套定额：2-5-14。
2020/11/15

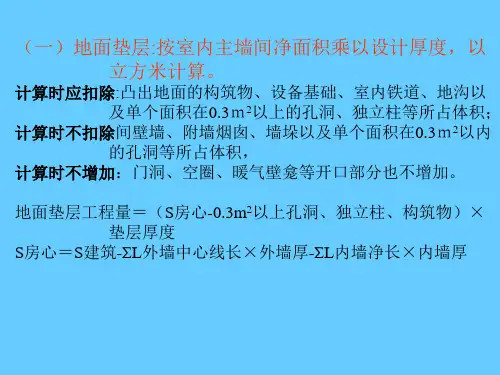

（一）地面垫层:按室内主墙间净面积乘以设计厚度，以 立方米计算。
计算时应扣除:凸出地面的构筑物、设备基础、室内铁道、地沟以 及单个面积在0.3ｍ2以上的孔洞、独立柱等所占体积；
计算时不扣除间壁墙、附墙烟囱、墙垛以及单个面积在0.3ｍ2以内 的孔洞等所占体积，
计算时不增加：门洞、空圈、暖气壁龛等开口部分也不增加。
地面垫层工程量＝（S房心-0.3m2以上孔洞、独立柱、构筑物）× 垫层厚度
S房心＝S建筑-ΣL外墙中心线长×外墙厚-ΣL内墙净长×内墙厚
2020/11/15
100
1800
300
1210
240 50
-2.250 100 (900)1100 100
(1100)1300 图1-10b(J1)J2 ±0.000 -0.450 -1.500
第二章 地基处理与防护工程
一、本章主要内容包括垫层、填料加固、桩基础、 强夯、防护、排水与降水。
二、垫层：
垫层的工作内容为：拌和，铺设，找平，夯实.
1）按垫层材料可分为：3：7灰土；砂；级配砂石；碎石； 碎砖；地瓜石；毛石；无筋混凝土（素混凝土）；毛石混 凝土。
2）按垫层部位：地面垫层和基础垫层（条基，独基，满 堂基础）。定额按地面垫层编制。若为基础垫层，人工、 机械分别乘以下列系数：条形基础1.05；独立基础1.10； 满堂基础1.00。
• 1、夯击能量（t.m):重锤质量t*重锤落差m
定额上分100tm ,200tm,…..600tm
2、夯点密度：夯点/100m2
夯点密度（夯点/100ｍ2）=设计夯击范围内的夯点个数 ÷夯击范围（ｍ2）×100
定额上分10，13，17，23，25夯点以内
3、夯击击数：指强夯机械就位后，夯锤在同一夯点上 下夯击得次数。实际施工时击数以2-5击为多。定额上 以4击设项；还有增减一击项目。
2020/11/15
六、防护 (一)挡土板按施工组织设计规定的支挡范围， 以平方米计算。 (二)钢工具桩按桩体重量，以吨计算。末包 括桩体制作、除锈和刷油。安、拆导向夹具，按 设计图示长度，以米计算。 (三)砂浆土钉防护、锚杆机钻孔防护（不包括 锚杆），按施工组织设计规定的钻孔入土(岩)深度， 以米计算。喷射混凝土护坡区分土层与岩层，按 施工组织设计规定的防护范围，以平方米计算。
2020/11/15
[例2－9]某工程施工组织设计采用轻型井点 降水，施工方案为环形井点布置，井点间距1.2ｍ， 降水30天，已知降水范围闭合区间长为60ｍ，宽 为20ｍ。试求轻型井点降水工程量。
解：闭合周长：（60＋20）×2＝160（ｍ） ①井管数量：160÷1.2＝134（根） 井管安、拆套定额：2-6-12 ②井管套数：134÷50＝3（套） 设备使用套定额：2-6-13
2020/11/15
[例2－7]如图2－7所示，实线范围为地基强夯 范围。① 设计要求：不间隔夯击，设计击数8击，夯 击能量为500t·ｍ，一遍夯击。求其工程量。
② 设计要求：间隔夯击，间隔夯击点不大于8ｍ， 设计击数为10击，分两遍夯击，第一遍5击，第二遍 5击，第二遍要求低锤满拍，设计夯击能量为400t·ｍ。 求其工程量。
2020/11/15
[例2-8]打桩机打孔钢筋混凝土灌注桩，桩长14ｍ，钢管 外径0.5ｍ，桩根数为50根，求现场灌注桩工程量，确定 定额项目。
解：工程量＝3.14÷4×0.52×(14＋0.5)×50＝142.28ｍ3 打孔钢筋混凝土灌注桩（15ｍ以内） 套2-3-18 价格＝2873.44元/10ｍ3
2020/11/15
截桩按所截桩的根数计算，套用本章定额。截桩、 凿桩头、钢筋整理应分项计算. 凿桩头按桩体高40d（d为桩主筋直径）乘桩断面 以立方米计算， 钢筋整理按所整理的桩的根数计算。 成品桩体费用按双方认可的价格列入。 运输:距桩位15ｍ范围内的移动、起吊和就位，已 包括在打桩项目内，超过15ｍ的场内运输，执行 第十章构件运输1km项目。
4、低锤落拍：落锤高度应满足设计夯击能量的要求， 否则按低锤满拍计算。
2020/11/15
地基强夯：区别不同夯击能量和夯点密度，按设计图 示夯击范围，以平方米计算。
地基强夯工程量＝设计图示面积 设计无规定时，按建筑物基础外围轴线每边各加4ｍ 以平方米计算。 地基强夯工程量＝S轴包＋L外轴×4＋4×16 ＝ S轴包＋ L外轴×4＋64（ｍ2） 低锤满拍工程量=设计夯击范围
2020/11/15
（一）预制钢筋混凝土桩: 按设计桩长(包括桩尖)乘以桩断面面积以m3计算。
管桩(钢筋混凝土管桩,钢管桩)的空心体积应扣除， 如按设计要求加注填充材料时，填充部分另按相 应规定计算。
预制钢筋混凝土桩工程量 ＝设计桩总长度×桩断面面积
2020/11/15
例2-5]某工程用打桩机，打如图2—4所示钢筋混凝土预制 方桩，共50根，求其工程量，确定定额项目。
2020/11/15
图3-9a
夯点间距
H1
H2
H
图2-1a
夯点间距 B=18000
A=40000 图2-6
1100060011600Fra bibliotek图2-4
图2－7 强夯示意图
解：设计要求①工程量 ＝ 40×18 ＝ 720 ｍ2 套：定额2-4-53 ＋ 定额2-4-54 ×4 设计要求②工程量＝ 40×18×2 ＝ 1440 ｍ2 套：定额2-4-42 ＋ 定额2-4-43 低锤满拍套定额：2-4-44
打桩工程按陆地打垂直桩编制。设计要求打斜桩 时，斜度小于1：6时，相应定额人工、机械乘以系数 1.25；斜度大于1：6时，相应定额人工、机械乘以系数 1.43。斜度是指在竖直方向上，每单位长度所偏离竖直 方向的水平距离。
桩间补桩或在强夯后的地基上打桩时，相应定额人 工、机械乘以系数1.15。
2020/11/15
• 作 业： 某建筑物基础平面图及详图如图p112页1-6 （a）(b)所示，地面做法：20厚1：2水泥 砂浆 ，120mm厚素混凝土垫层，素土夯实 。计算室内地面垫层体积 ，基础垫层体积 。计算基础的砌筑量。
2020/11/15
注意：垫层定额按地面垫层编制，独立基础垫层套定 额时人工、机械要分别乘以系数1.10。
2020/11/15
③条形基础3：7灰土垫层工程量： V垫层= V外墙垫＋V内墙垫
= S断×L中＋ S断×L基底净长 ＝1.2×0.3×[（9＋3.6×5）×2＋0.24×3]＋ 1.2×0.3×（9－ 1.2） ＝22.51 ｍ3 套定额：2－1－1 注意：条形基础垫层套定额时人工、机械要分别乘以系数1.05。
2020/11/15
（五）灰土桩、砂石桩、水泥桩，均按设计桩 长(包括桩尖)乘以设计桩外径截面积，以立方米计 算。
（六）电焊接桩按设计要求接桩的根数计算。 硫磺胶泥接桩按桩断面面积，以平方米计算。桩 头钢筋整理按所整理的桩的根数计算。
2020/11/15
五、强夯
• 强夯法即强力夯实法，又称动力固结法。是利用大型 履带式起重机将8-40吨的重锤从6-40米高度自由落下 ，对土进行强力夯实。适用于人工填土、湿陷土、黄 土。
2020/11/15
（四）人工挖孔灌注混凝土桩的桩壁和桩芯，分别按设 计尺寸以立方米计算。如下图。
外壁 内芯
人工挖孔灌注桩：是指人工挖掘成 孔，配以简单的施工机具，将空挖 到设计要求持力层，经过清孔及吊 放钢筋笼后，在孔内灌注混凝土而 成的大直径桩。
桩壁混凝土工程量＝L桩壁×πD2÷4-L桩芯×πd2÷4 桩芯混凝土工程量＝L桩芯×πd2÷4
三七灰土 1200 图2-3b
图2－4 b 基础详图
2020/11/15
图2－4c基础详图
解：①C10的素混凝土地面垫层工程量： V垫层＝（ S净－ S扣）×δ
＝[（3.6×5－0.24×2）×（9－0.24）-0.3 × 0.3 ×3]×0.1 ＝15.32ｍ3 套定额：2－1－13 ②独立基础C10素混凝土垫层工程量： V垫层＝ ab×δ×n ＝1.3×1.3×0.1×3＝0.51 ｍ3 套定额：2－1－13
解：工程量＝0.5×0.5×(24＋0.6)×50＝307.50ｍ3 钢筋混凝土预制方桩 套2-3-3 定额基价=1032.70元/10ｍ3
2020/11/15
（二）打孔灌注混凝土桩、钻孔灌注混凝土桩， 按设计桩长(包括桩尖)另加0.5ｍ，乘以设计桩外 径截面积，以立方米计算。 灌注桩混凝土工程量＝（L＋0.5）×πD2÷4 L——桩长（含桩尖） D——桩外直径
填料加固按设计尺寸，以立方米计算。
2020/11/15
四、桩基础: 桩基础分类: 1)预制桩:方桩,管桩 2)灌注桩:打孔~,钻孔~,人工挖孔~,夯扩成孔~ 3)灰土桩,砂石桩,水泥桩 工作内容:准备打桩机及轨道,吊装就位,校正,打桩,不包含成品 桩体的价格,按双方认可的价格计入. 如:2-3-1打预制方桩12m以内：871.6元/10m3 桩基础按设计桩长,确定工程类别,单独编制预结算,执行相应的 费率.
2020/11/15
三、填料加固定额用于软弱地基挖土后的换填材料加 固工程。(常用材料灰土,砂,石屑.)为垫层与填料加固的不同 之处：
垫层平面尺寸比基础略大（厚度一般≤200），总是伴随 着基础的发生，总体厚度较填料加固小（一般≤500），垫层 与槽（坑）边有一定的间距（不呈满填状态）。
填料加固:用于软弱地基整体或局部大开挖后的换填，其 平面尺寸由建筑物地基的整体或局部尺寸、以及地基的承载 能力决定，总体厚度较大（一般＞500），一般呈满填状态。
2020/11/15
[例2－8]某工程采用国产拉森式鞍新Ⅳ型钢板桩 用于基坑支护，深度6ｍ，长度80ｍ。已知该产品规 格单根：76.99kg/ｍ，每米宽为192.58kg/ｍ。试求其 工程量。 解：钢板桩的工程量：192.58×80×6＝92438 kg＝ 92.438 t 套定额：2-5-14。
2020/11/15
（一）地面垫层:按室内主墙间净面积乘以设计厚度，以 立方米计算。
计算时应扣除:凸出地面的构筑物、设备基础、室内铁道、地沟以 及单个面积在0.3ｍ2以上的孔洞、独立柱等所占体积；
计算时不扣除间壁墙、附墙烟囱、墙垛以及单个面积在0.3ｍ2以内 的孔洞等所占体积，
计算时不增加：门洞、空圈、暖气壁龛等开口部分也不增加。
地面垫层工程量＝（S房心-0.3m2以上孔洞、独立柱、构筑物）× 垫层厚度
S房心＝S建筑-ΣL外墙中心线长×外墙厚-ΣL内墙净长×内墙厚
2020/11/15
100
1800
300
1210
240 50
-2.250 100 (900)1100 100
(1100)1300 图1-10b(J1)J2 ±0.000 -0.450 -1.500
第二章 地基处理与防护工程
一、本章主要内容包括垫层、填料加固、桩基础、 强夯、防护、排水与降水。
二、垫层：
垫层的工作内容为：拌和，铺设，找平，夯实.
1）按垫层材料可分为：3：7灰土；砂；级配砂石；碎石； 碎砖；地瓜石；毛石；无筋混凝土（素混凝土）；毛石混 凝土。
2）按垫层部位：地面垫层和基础垫层（条基，独基，满 堂基础）。定额按地面垫层编制。若为基础垫层，人工、 机械分别乘以下列系数：条形基础1.05；独立基础1.10； 满堂基础1.00。
• 1、夯击能量（t.m):重锤质量t*重锤落差m
定额上分100tm ,200tm,…..600tm
2、夯点密度：夯点/100m2
夯点密度（夯点/100ｍ2）=设计夯击范围内的夯点个数 ÷夯击范围（ｍ2）×100
定额上分10，13，17，23，25夯点以内
3、夯击击数：指强夯机械就位后，夯锤在同一夯点上 下夯击得次数。实际施工时击数以2-5击为多。定额上 以4击设项；还有增减一击项目。
2020/11/15
六、防护 (一)挡土板按施工组织设计规定的支挡范围， 以平方米计算。 (二)钢工具桩按桩体重量，以吨计算。末包 括桩体制作、除锈和刷油。安、拆导向夹具，按 设计图示长度，以米计算。 (三)砂浆土钉防护、锚杆机钻孔防护（不包括 锚杆），按施工组织设计规定的钻孔入土(岩)深度， 以米计算。喷射混凝土护坡区分土层与岩层，按 施工组织设计规定的防护范围，以平方米计算。
2020/11/15
[例2－9]某工程施工组织设计采用轻型井点 降水，施工方案为环形井点布置，井点间距1.2ｍ， 降水30天，已知降水范围闭合区间长为60ｍ，宽 为20ｍ。试求轻型井点降水工程量。
解：闭合周长：（60＋20）×2＝160（ｍ） ①井管数量：160÷1.2＝134（根） 井管安、拆套定额：2-6-12 ②井管套数：134÷50＝3（套） 设备使用套定额：2-6-13
2020/11/15
[例2－7]如图2－7所示，实线范围为地基强夯 范围。① 设计要求：不间隔夯击，设计击数8击，夯 击能量为500t·ｍ，一遍夯击。求其工程量。
② 设计要求：间隔夯击，间隔夯击点不大于8ｍ， 设计击数为10击，分两遍夯击，第一遍5击，第二遍 5击，第二遍要求低锤满拍，设计夯击能量为400t·ｍ。 求其工程量。
2020/11/15
[例2-8]打桩机打孔钢筋混凝土灌注桩，桩长14ｍ，钢管 外径0.5ｍ，桩根数为50根，求现场灌注桩工程量，确定 定额项目。
解：工程量＝3.14÷4×0.52×(14＋0.5)×50＝142.28ｍ3 打孔钢筋混凝土灌注桩（15ｍ以内） 套2-3-18 价格＝2873.44元/10ｍ3
2020/11/15
截桩按所截桩的根数计算，套用本章定额。截桩、 凿桩头、钢筋整理应分项计算. 凿桩头按桩体高40d（d为桩主筋直径）乘桩断面 以立方米计算， 钢筋整理按所整理的桩的根数计算。 成品桩体费用按双方认可的价格列入。 运输:距桩位15ｍ范围内的移动、起吊和就位，已 包括在打桩项目内，超过15ｍ的场内运输，执行 第十章构件运输1km项目。
4、低锤落拍：落锤高度应满足设计夯击能量的要求， 否则按低锤满拍计算。
2020/11/15
地基强夯：区别不同夯击能量和夯点密度，按设计图 示夯击范围，以平方米计算。
地基强夯工程量＝设计图示面积 设计无规定时，按建筑物基础外围轴线每边各加4ｍ 以平方米计算。 地基强夯工程量＝S轴包＋L外轴×4＋4×16 ＝ S轴包＋ L外轴×4＋64（ｍ2） 低锤满拍工程量=设计夯击范围
2020/11/15
（一）预制钢筋混凝土桩: 按设计桩长(包括桩尖)乘以桩断面面积以m3计算。
管桩(钢筋混凝土管桩,钢管桩)的空心体积应扣除， 如按设计要求加注填充材料时，填充部分另按相 应规定计算。
预制钢筋混凝土桩工程量 ＝设计桩总长度×桩断面面积
2020/11/15
例2-5]某工程用打桩机，打如图2—4所示钢筋混凝土预制 方桩，共50根，求其工程量，确定定额项目。
2020/11/15
图3-9a
夯点间距
H1
H2
H
图2-1a
夯点间距 B=18000
A=40000 图2-6
1100060011600Fra bibliotek图2-4
图2－7 强夯示意图
解：设计要求①工程量 ＝ 40×18 ＝ 720 ｍ2 套：定额2-4-53 ＋ 定额2-4-54 ×4 设计要求②工程量＝ 40×18×2 ＝ 1440 ｍ2 套：定额2-4-42 ＋ 定额2-4-43 低锤满拍套定额：2-4-44
