恒温烙铁热风枪原理图

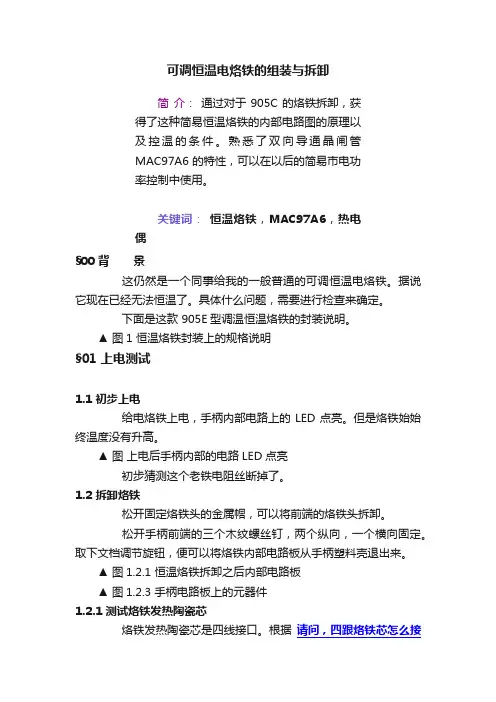

可调恒温电烙铁的组装与拆卸
可调恒温电烙铁的组装与拆卸简介：通过对于905C的烙铁拆卸，获得了这种简易恒温烙铁的内部电路图的原理以及控温的条件。
熟悉了双向导通晶闸管MAC97A6的特性，可以在以后的简易市电功率控制中使用。
关键词：恒温烙铁，MAC97A6，热电偶§00 背景这仍然是一个同事给我的一般普通的可调恒温电烙铁。
据说它现在已经无法恒温了。
具体什么问题，需要进行检查来确定。
下面是这款 905E型调温恒温烙铁的封装说明。
▲ 图1 恒温烙铁封装上的规格说明§01 上电测试1.1 初步上电给电烙铁上电，手柄内部电路上的LED点亮。
但是烙铁始始终温度没有升高。
▲ 图上电后手柄内部的电路LED点亮初步猜测这个老铁电阻丝断掉了。
1.2 拆卸烙铁松开固定烙铁头的金属帽，可以将前端的烙铁头拆卸。
松开手柄前端的三个木纹螺丝钉，两个纵向，一个横向固定。
取下文档调节旋钮，便可以将烙铁内部电路板从手柄塑料壳退出来。
▲ 图1.2.1 恒温烙铁拆卸之后内部电路板▲ 图1.2.3 手柄电路板上的元器件1.2.1 测试烙铁发热陶瓷芯烙铁发热陶瓷芯是四线接口。
根据请问，四跟烙铁芯怎么接线？介绍，四线中，两个透明封装引线应该是加热丝线，红-蓝线应该是内部的热电偶输出信号线。
红色为正极，蓝色为负极。
▲ 图1.2.2 烙铁发热管四线接口（1）测量发热陶瓷芯引线从电路板上可以看到，发热陶瓷芯的两个透明封装引线通过一个双向导通的晶闸管进行控制。
红蓝线则是引入后面的电路中。
▲ 图1.2.4 发热陶瓷芯接口使用数字万用表分表测量发热陶瓷芯引线之间的电阻。
发热陶瓷芯引线电阻：••透明加热引线：无穷大•红蓝测温：1.2Ω根据请问，四跟烙铁芯怎么接线？介绍，对于普通的加热陶瓷芯的加热引线端的电阻应该在14欧姆左右。
现在测量其为无穷大，说明这个加热陶瓷管内部的加热丝已经损坏，无法进行修复了。
1.3 维修结论通过上面测试可以看到这把恒温烙铁的加热芯已经断开，这是造成它无法升温的主要问题。
恒温烙铁原理

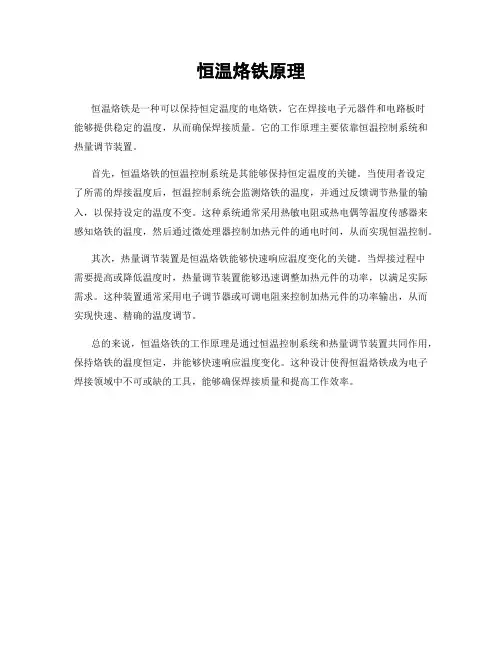

恒温烙铁原理
恒温烙铁是一种可以保持恒定温度的电烙铁，它在焊接电子元器件和电路板时
能够提供稳定的温度，从而确保焊接质量。
它的工作原理主要依靠恒温控制系统和热量调节装置。
首先，恒温烙铁的恒温控制系统是其能够保持恒定温度的关键。
当使用者设定
了所需的焊接温度后，恒温控制系统会监测烙铁的温度，并通过反馈调节热量的输入，以保持设定的温度不变。
这种系统通常采用热敏电阻或热电偶等温度传感器来感知烙铁的温度，然后通过微处理器控制加热元件的通电时间，从而实现恒温控制。
其次，热量调节装置是恒温烙铁能够快速响应温度变化的关键。
当焊接过程中
需要提高或降低温度时，热量调节装置能够迅速调整加热元件的功率，以满足实际需求。
这种装置通常采用电子调节器或可调电阻来控制加热元件的功率输出，从而实现快速、精确的温度调节。
总的来说，恒温烙铁的工作原理是通过恒温控制系统和热量调节装置共同作用，保持烙铁的温度恒定，并能够快速响应温度变化。
这种设计使得恒温烙铁成为电子焊接领域中不可或缺的工具，能够确保焊接质量和提高工作效率。
电烙铁调温控制电路及贴片元件焊接图解教程

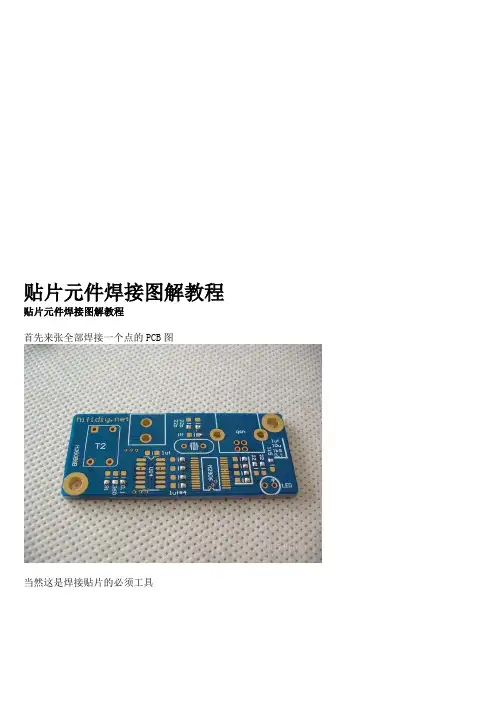

贴片元件焊接图解教程贴片元件焊接图解教程
首先来张全部焊接一个点的PCB图
当然这是焊接贴片的必须工具
这个是准备焊接的DD(晕倒,稍不小心会不见)
先用烙铁加热焊点
然后夹个贴片马上过去
等贴片固定后焊接另外一边!
焊接IC了，先在PCB上固定贴片IC的一个脚然后大规模全部堆满脚!成了这个样子
然后找跟细铜丝和松香象拉丝苹果
放到IC脚上!用铜丝吸锡
最后用酒精清洗（用棉签）你会发现松香很块就会融化而不见!
做点结尾工作完成的样子
电烙铁控制电路
电烙铁控制电路
调节电烙铁温度的电流控制电路适用一个高压集成调节器TL783（U1）.如果用图中规定的元件值，则此电路只能用于25W或低于25
W的电烙铁。
恒温电烙铁电路图

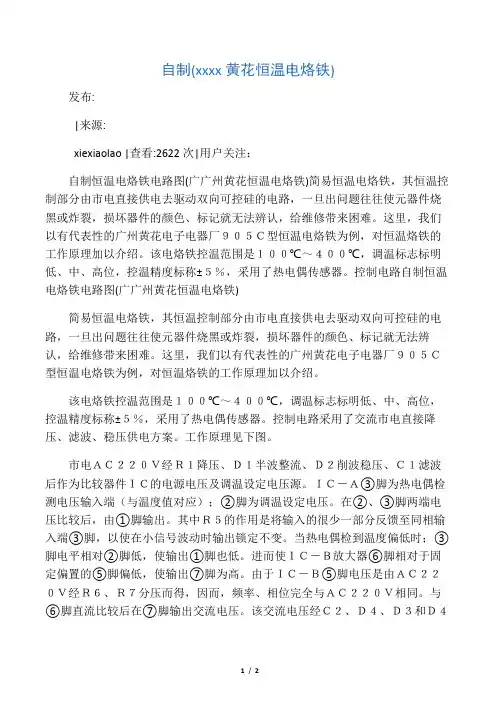

自制(xxxx黄花恒温电烙铁)发布:|来源:xiexiaolao |查看:2622次|用户关注：自制恒温电烙铁电路图(广广州黄花恒温电烙铁)简易恒温电烙铁，其恒温控制部分由市电直接供电去驱动双向可控硅的电路，一旦出问题往往使元器件烧黑或炸裂，损坏器件的颜色、标记就无法辨认，给维修带来困难。
这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例，对恒温烙铁的工作原理加以介绍。
该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。
控制电路自制恒温电烙铁电路图(广广州黄花恒温电烙铁)简易恒温电烙铁，其恒温控制部分由市电直接供电去驱动双向可控硅的电路，一旦出问题往往使元器件烧黑或炸裂，损坏器件的颜色、标记就无法辨认，给维修带来困难。
这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例，对恒温烙铁的工作原理加以介绍。
该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。
控制电路采用了交流市电直接降压、滤波、稳压供电方案。
工作原理见下图。
市电ＡＣ２２０Ｖ经Ｒ１降压、Ｄ１半波整流、Ｄ２削波稳压、Ｃ１滤波后作为比较器件ＩＣ的电源电压及调温设定电压源。
ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。
在②、③脚两端电压比较后，由①脚输出。
其中Ｒ５的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。
当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。
进而使ＩＣ－Ｂ放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。
由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。
与⑥脚直流比较后在⑦脚输出交流电压。
该交流电压经Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。
热风枪电路维修原理图

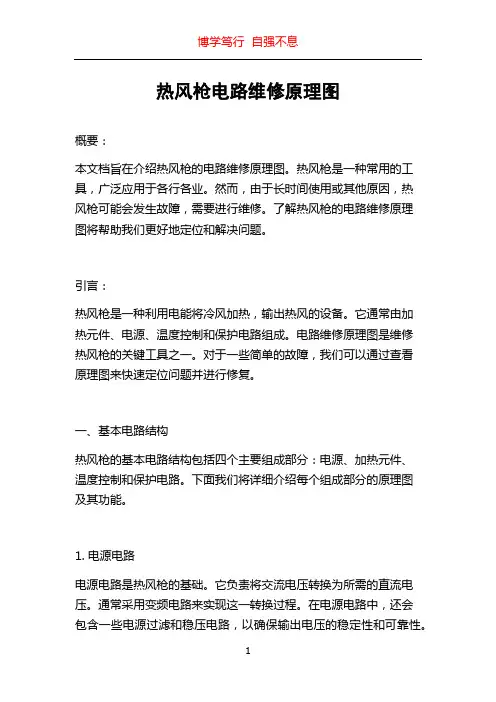

热风枪电路维修原理图概要：本文档旨在介绍热风枪的电路维修原理图。
热风枪是一种常用的工具，广泛应用于各行各业。
然而，由于长时间使用或其他原因，热风枪可能会发生故障，需要进行维修。
了解热风枪的电路维修原理图将帮助我们更好地定位和解决问题。
引言：热风枪是一种利用电能将冷风加热，输出热风的设备。
它通常由加热元件、电源、温度控制和保护电路组成。
电路维修原理图是维修热风枪的关键工具之一。
对于一些简单的故障，我们可以通过查看原理图来快速定位问题并进行修复。
一、基本电路结构热风枪的基本电路结构包括四个主要组成部分：电源、加热元件、温度控制和保护电路。
下面我们将详细介绍每个组成部分的原理图及其功能。
1. 电源电路电源电路是热风枪的基础。
它负责将交流电压转换为所需的直流电压。
通常采用变频电路来实现这一转换过程。
在电源电路中，还会包含一些电源过滤和稳压电路，以确保输出电压的稳定性和可靠性。
2. 加热元件电路加热元件电路是热风枪的核心部分，负责将电能转化为热能。
加热元件通常是一个高电阻、高温度的导电材料，比如镍铬合金。
在加热元件电路中，我们需要注意电源电压和电流的匹配，以保证加热元件的正常工作状态。
3. 温度控制电路温度控制电路用于监测和控制热风枪的温度。
一般来说，它由温度传感器、比较器和控制器等组成。
温度传感器负责检测实际温度，将其转化为电信号。
比较器用于比较实际温度和目标温度，当两者之间有差异时，控制器会发出相应的调节信号来控制加热元件的工作状态。
4. 保护电路保护电路用于保护热风枪在异常情况下的安全运行。
它通常包括过流保护、过温保护和短路保护等功能。
当电流或温度超过设定值时，保护电路会自动切断电源，以避免进一步损坏或危险。
二、常见故障及其解决方法热风枪在长时间使用过程中可能会遇到各种故障。
通过查看热风枪的电路维修原理图，我们可以更快地找到故障的原因，并采取相应的解决方法。
1. 加热元件故障如果热风枪无法加热，很有可能是加热元件损坏。
可调恒温电烙铁的设计

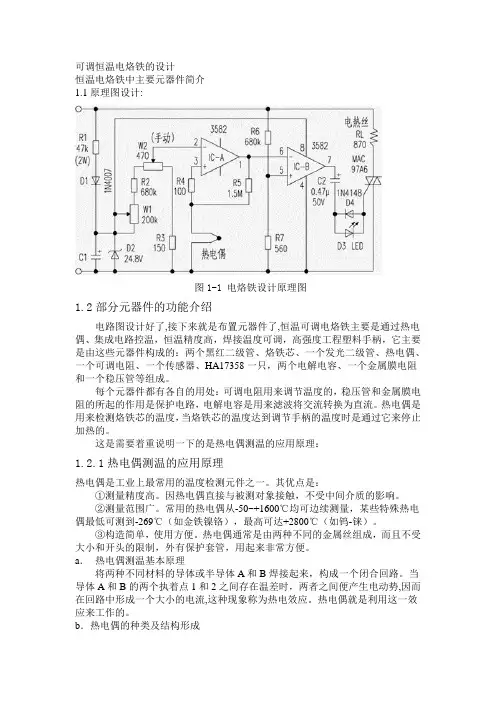

可调恒温电烙铁的设计恒温电烙铁中主要元器件简介1.1原理图设计:图1-1 电烙铁设计原理图1.2部分元器件的功能介绍电路图设计好了,接下来就是布置元器件了,恒温可调电烙铁主要是通过热电偶、集成电路控温，恒温精度高，焊接温度可调，高强度工程塑料手柄，它主要是由这些元器件构成的：两个黑红二级管、烙铁芯、一个发光二级管、热电偶、一个可调电阻、一个传感器、HA17358一只，两个电解电容、一个金属膜电阻和一个稳压管等组成。
每个元器件都有各自的用处：可调电阻用来调节温度的，稳压管和金属膜电阻的所起的作用是保护电路，电解电容是用来滤波将交流转换为直流。
热电偶是用来检测烙铁芯的温度，当烙铁芯的温度达到调节手柄的温度时是通过它来停止加热的。
这是需要着重说明一下的是热电偶测温的应用原理：1.2.1热电偶测温的应用原理热电偶是工业上最常用的温度检测元件之一。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
a．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
b．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
电烙铁、热风枪、熔锡炉的所有使用技巧都在这里
电烙铁、热风枪、熔锡炉的所有使用技巧都在这里手工焊接的主要工具是电烙铁、热风枪、熔锡炉等，下面分别介绍。
电烙铁1.电烙铁的种类电烙铁是手工焊接时使用最多的工具，根据不同的功率，电烙铁可以分为15W、20W、35W、60W、300W等多种，适用于不同大小的焊件。
一般元器件的焊接以20W内热式电烙铁为宜;集成电路及易损元器件的焊接可以采用储能式电烙铁;焊接大焊件时可用150～300W大功率外热式电烙铁。
根据不同的加热方式，电烙铁可分为直热式电烙铁、恒温电烙铁、感应式电烙铁和储能式电烙铁等多种。
(1)直热式电烙铁直热式电烙铁又可分为外热式(烙铁心安装在烙铁头外面)和内热式(烙铁心安装在烙铁头里面)，图1-18所示为直热式电烙铁。
图1-18 直热式电烙铁直热式电烙铁主要由发热元件、烙铁头、手柄、接线柱等几部分组成。
其中发热元件俗称烙铁心，它是将镍铬电阻丝缠绕在元母陶瓷等耐热、绝缘材料上构成的。
内热的电烙铁与外热的电烙铁的主要区别在于外热式电烙铁的发热元件在传热的外部，而内热的电烙铁体积、重量小于外热式电烙铁。
烙铁头是用来存储和传递热量的，一般用紫铜制成。
常用烙铁头的形状如图1-19所示。
图1-19 各种形状的烙铁头手柄一般用木料或胶木制成，设计不良的手柄若温升过高会影响操作。
接线柱是发热元件同电源线的连接处，一般烙铁有三个接线柱，其中一个是接金属外壳的。
接线时会用三芯线将外壳接保护零线。
使用新烙铁或换烙铁心时，应判明接地端，最简单的办法是用万用表测外壳与接线柱之间的电阻。
如果电烙铁不发热，也可用万用表快速判定烙铁心是否损坏。
(2)恒温电烙铁恒温电烙铁的结构如图1-20所示。
由于恒温电烙铁头内装有带磁铁的温度控制器，因此通过控制通电时间即可实现恒温。
给电烙铁通电时烙铁的温度上升，当达到预定的温度时因强磁体传感器达到了居里点而磁性消失，从而使磁心触点断开，停止向电烙铁供电;当温度低于强磁体传感器的居里点时，强磁体恢复磁性，并吸动磁心开关中的永久磁铁，使控制开关的触点接通，继续向电烙铁供电;如此循环达到控制温度的目的。
恒温电烙铁内部结构
恒温电烙铁内部结构恒温电烙铁是一种广泛应用于电子制造、维修和实验领域的工具。
它的内部结构设计独特，能够满足各种复杂场景的使用需求。
下面将详细介绍恒温电烙铁的内部结构，包括其主要组成部分和功能。
一、发热元件发热元件是恒温电烙铁的核心部分，其作用是将电能转化为热能。
恒温电烙铁采用高品质的镍铬电阻丝作为发热元件，具有较高的电阻率和热稳定性。
在通电后，电阻丝产生热量，通过热传导和对流的方式传递给烙铁头，使其达到恒定的工作温度。
二、温度控制系统恒温电烙铁的温度控制系统负责监测烙铁头的实际温度，并将其与设定温度进行比较。
当实际温度低于设定温度时，控制系统会自动增加电流，使发热元件产生更多的热量；反之，当实际温度高于设定温度时，控制系统会降低电流，减小发热元件产生的热量。
这样，恒温电烙铁能够保持烙铁头在设定的温度范围内工作，确保焊接效果。
三、烙铁头烙铁头的材质和形状对焊接效果至关重要。
恒温电烙铁采用优质的合金钢烙铁头，具有较高的硬度和导热性能。
烙铁头的形状有多种，如尖头、圆头、平头等，可根据实际焊接需求进行选择。
此外，部分恒温电烙铁的烙铁头还可以更换，以满足不同场景的使用需求。
四、电源和控制电路恒温电烙铁的电源和控制电路负责向发热元件提供稳定的电流，并实现温度的自动控制。
电源部分通常采用开关电源模块，将输入的交流电压转换为稳定的直流电压，以供控制电路和发热元件使用。
控制电路则包括微处理器、电流控制器和温度传感器等元器件，实现温度的精确控制。
五、外壳和握持设计恒温电烙铁的外壳采用绝缘材料制成，具有良好的绝缘性能和抗热性能。
握持设计符合人体工程学，使操作更加舒适和安全。
部分恒温电烙铁还配备有过热保护功能，当烙铁头温度过高时，控制系统会自动切断电源，防止事故发生。
综上所述，恒温电烙铁的内部结构主要包括发热元件、温度控制系统、烙铁头、电源和控制电路以及外壳和握持设计。
这些部分密切协作，使恒温电烙铁能够在各种条件下稳定工作，为用户带来便捷和高效的焊接体验。
热风枪
不能在4个小时内及时处理的PCB板 和IC芯片必须放在除湿柜（温度为 20±5℃，湿度为10%）存放。 2.使用热风枪①拆焊BGA（如CPU、 FLASH、A/D）之类的元件，热风枪 温度设置310℃-350℃，风量2-6级， 必须先将按键弹片撕下,待修理完毕 后再将按键弹片贴上,如按键弹片上 粘有异物且吹不掉,则换按键弹片。
热风枪的使用
热风枪是一种贴片元件和贴片集成 电路的拆焊、焊接工具，热风枪主 要由气泵、 线性电路板、气流稳 定器、外壳、手柄组件组成。性能 较好的具有噪音小、气流稳定的特 点，而且风流量较大一般为27L／ mm；NEC组成 的原装线性电路板， 使调节符合标准温度(气流调整曲线)，
从而获得均匀稳定的热 量、风量；手 柄组件采用消除静电材料制造，可以 有效的防止静电干扰。由于手机 广泛 采用粘合的多层印制电路板，在焊接 和拆卸时要特别注意通路孔，应避免 印制电路与通路孔错开。更换元件时， 应避免焊接温度过高。有些金属氧化 物互补型半导体(CMOS)对静电或高压 特别敏感而易受损。
设置温度显示电路是为了便于调温。 温度显示电路显示的温度为电路的实 际温度，工人在操作过程中可以依照 显示屏上显示的温度来手动调节。而 加入关机延时电路主要是为了提高电 路的安全性。此电路是让枪芯被吹冷 后电路再停止工作，这样就避免刚关 断电源时枪芯过高的温度对人或物造 成伤害。
现在市场上有些要求不是很高的热风枪， 未加过零电路，虽然可以正常工作，但 是从技术上讲不是很完美。此设计加入 过零电路的目的就是使电路中的可控硅 在交流电过零处导通，以避免可控硅在 正半周或负半周高电平处导通产生过高 的冲击脉冲波，对电源产生污染，并且 对并联在电路中的其它用电设备产生影 响。
对一些怕热的IC，可以用棉花沾少量 酒精放在IC上进行散热。等焊锡溶化 时，用镊子将IC轻轻往下一压便完成 了整个焊接过程 。
936恒温烙铁原理(转)
自制936焊台的原理分析和测试报告自制936焊台的原理分析和测试报告（国产控制板＋二手白光手柄＋二手白光头） 原创：wxleasyland日期：2009年7月－8月本文引用了部分SHENGMG、别人或其它论坛的图片。
一、各个部分分析1.控制板原理分析控制板是向论坛或淘宝的SHENGMG买的，板30元，航空插头7元，邮费10元。
这个板的原理和HAOSEN 936B型恒温铬铁原理图是一样的。
下面是网上流传的HAOSEN 936B型恒温铬铁的原理图（可放大），画得很乱，看不懂吧：下面是我画的SHENGMG板原理图（可放大），容易看懂了吧：SHENGMG板的R13未接（实际是不好的，应该要接）。
R10是150欧。
ZD4是4.3V的。
原理分析：由双向可控硅BT137控制对烙铁芯中加热丝的通电，由烙铁芯的热电阻Rx 反馈温度。
温度检测是通过电压比较来实现，ZD2提供稳压电压，通过R4、Rx分压。
烙铁温度越高，热电阻Rx越大，Rx上的电压越大。
Rx上的电压被第一个LM358放大，放大倍数由微调电阻VR2控制。
再进入第二个LM358进行电压比较。
ZD2和ZD4之间提供设定电压，由电位器W控制。
我们通过调节W，来设定焊台的温度。
温度低时，Rx上电压不高，第二个LM358输出为负电压，Q2导通，BT137导通，对芯加热。
达到设定温度时，第二个LM358输出为正电压，Q2截止，BT1 37截止，停止加热。
注意，这里ZD2和ZD1给LM358提供正负电压，相当于是双电压供电，ZD2的正极可认为是零点。
R8的作用是：触发BT137导通。
C2上的电压通过R8、BT137的T1端、BT13 7的G端、Q2、R17，再回到C2，这样使BT137控制端G导通，从而BT137的T2、T1端得以导通。
2.白光手柄和分析二手白光手柄是在TAOBAO上给ROOR买的，加一个二手白光3C头，加邮费，一百多元了。
手柄锈迹斑斑，橡胶套烂得不成样子，上面的K头也已经很烂了，也生锈了。
高迪恒温电烙铁的原理图及烙铁头接线
孔号
线缆颜色
烙铁头接线
1
绿
发热芯红线（可互换，不分前后）
2
蓝发热芯红线3白铁圈（地线）4
黑
热电偶（细线且有塑料包裹）
5
红
发热芯黑线（有时为蓝线）
高迪恒温电烙铁的原理图
这个仅仅是一个基础的原理图，LM358是一个功放芯片，主要是作为一个比较器应用，作用是将烙铁头部的热电偶的模拟量与温度设定的电位器参数进行对比产生加热控制信号！
BG1整流桥在有的板子上是不存在的仅用了一个二极管然后加了一个阻容降压电路实现后级电路的电源供应，但是那个是功率电阻，有时候发热很严重。下面的是烙铁头的发热芯：
简易恒温电烙铁原理图
简易恒温电烙铁原理图
给DIY介绍一只简易的恒温电烙铁,原理图如下:
该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。
控制电路采用了交流市电直接降压、滤波、稳压供电方案。
工作原理见下图。
市电ＡＣ２２０Ｖ经Ｒ１降压、Ｄ１半波整流、Ｄ２削波稳压、Ｃ１滤波后作为比较器件ＩＣ的电源电压及调温设定电压源。
ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。
在②、③脚两端电压比较后，由①脚输出。
其中Ｒ５的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。
当热电偶检到温度偏低时；
③脚电平相对②脚低，使输出①脚也低。
进而使ＩＣ－Ｂ放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。
由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。
与⑥脚直流比较后在⑦脚输出交流电压。
该交流电压经Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。
温控烙铁
温控烙铁1.结构独特,手柄温升低,手感轻巧.2.快速升温,通电1分钟后即可溶锡焊接.3.工作电压范围a.c200V～240V 50Hz４.自动恒温．温度恢复性好．５.高效节能，耗电量比普通电烙铁底５０％６.更换发热元件容易，方便，快捷．７.调节手柄上旋钮，可以在200度--450度之间任意设定所需温度，其温度稳定性达到±５％，ＬＯ－１００度Ｍ－２５０度ＨＩ－450度．恒温电烙铁的设计分析电压及调温设定电压源。
ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。
在②、③脚两端电压比较后，由①脚输出。
其中Ｒ５的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。
当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。
进而使ＩＣ－Ｂ放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。
由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。
与⑥脚直流比较后在⑦脚输出交流电压。
该交流电压经Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。
恒温电烙铁的元件功能介绍部分元器件的功能介绍电路图设计好了,接下来就是布置元器件了,恒温可调电烙铁主要是通过热电偶、集成电路控温，恒温精度高，焊接温度可调，高强度工程塑料手柄，它主要是由这些元器件构成的：两个黑红二级管、烙铁芯、一个发光二级管、热电偶、一个可调电阻、一个传感器、HA17358一只，两个电解电容、一个金属膜电阻和一个稳压管等组成。
每个元器件都有各自的用处：可调电阻用来调节温度的，稳压管和金属膜电阻的所起的作用是保护电路，电解电容是用来滤波将交流转换为直流。
热电偶是用来检测烙铁芯的温度，当烙铁芯的温度达到调节手柄的温度时是通过它来停止加热的。
这是需要着重说明一下的是热电偶测温的应用原理：热电偶测温的应用原理：热电偶是工业上最常用的温度检测元件之一。
