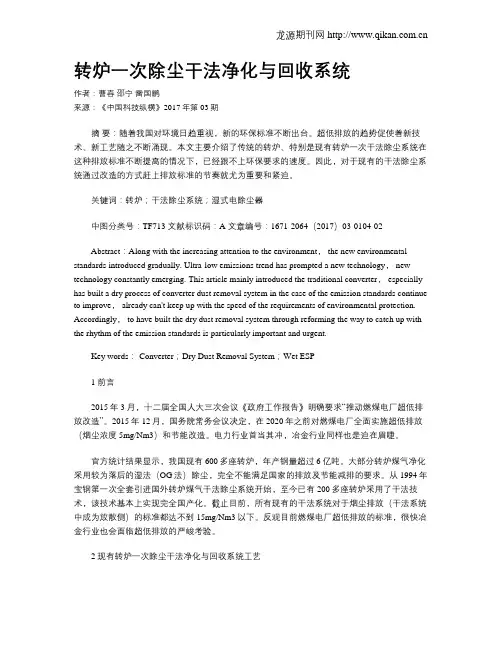

转炉一次除尘干法净化与回收系统作者：曹春邵宁雷国鹏来源：《中国科技纵横》2017年第03期摘要：随着我国对环境日趋重视，新的环保标准不断出台。
超低排放的趋势促使着新技术、新工艺随之不断涌现。
本文主要介绍了传统的转炉、特别是现有转炉一次干法除尘系统在这种排放标准不断提高的情况下，已经跟不上环保要求的速度。
因此，对于现有的干法除尘系统通过改造的方式赶上排放标准的节奏就尤为重要和紧迫。
关键词：转炉；干法除尘系统；湿式电除尘器中图分类号：TF713 文献标识码：A 文章编号：1671-2064（2017）03-0104-02Abstract：Along with the increasing attention to the environment， the new environmental standards introduced gradually. Ultra-low emissions trend has prompted a new technology， new technology constantly emerging. This article mainly introduced the traditional converter， especially has built a dry process of converter dust removal system in the case of the emission standards continue to improve， already can't keep up with the speed of the requirements of environmental protection. Accordingly， to have built the dry dust removal system through reforming the way to catch up with the rhythm of the emission standards is particularly important and urgent.Key words： Converter；Dry Dust Removal System；Wet ESP1 前言2015年3月，十二届全国人大三次会议《政府工作报告》明确要求“推动燃煤电厂超低排放改造”。
转炉煤气净化回收系统
转炉煤气净化回收系统1、系统设备3m范围区域内及净化回收管道上的电气设备的爆炸性气体环境危险区域划分应符合现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的有关规定。
2、转炉煤气净化回收系统可采用湿法、半干半湿法或干法工艺。
新建项目宜采用于法工艺。
3、转炉煤气湿法净化装置供水主管上不得并接与净化系统无关的用户，供水总管上宜设过滤器和流量、温度、压力检测装置及低压报警装置，信号传至转炉生产煤气管理室。
排水应通过负压水封排出。
4、转炉煤气干法或半干法净化系统的排灰装置应充氮保护，保持严密，并应采取防止卸灰二次扬尘的措施。
5、转炉煤气干法净化泄爆阀开启信号应与转炉吹氧信号联锁。
6、转炉煤气抽气风机应一炉一机；放散烟囱应一炉一个，当设置备用风机时，正常生产与备用风机之间应能实现完全切换；不回收煤气时，应经烟囱点燃放散，放散时要有火焰监测装置和氮气或蒸汽灭火设施，放散烟囱高度应高于周围半径200m范围内最高建筑物3m以上，且不低于50m。
7、系统应设转炉煤气微氧和一氧化碳含量的在线连续测定装置及氮气吹扫装置。
当煤气含氧量超过2％或煤气柜位高度达到上限时应停止回收，立即点火放散。
8、系统布置应符合下列规定：（1）设备、风机房应布置在主厂房常年最小频率风向的上风侧；（2）设备布置应保持畅通，管道和设备不允许有死角；（3）系统应设自闭式泄爆阀，泄爆口不应正对建筑物的门窗或人行检修通道；（4）转炉煤气净化设备之间以及它们与墙壁之间的净距不应小于1m；（5）转炉煤气风机房内主机之间以及主机与墙壁之间的净距不应小于1.3m，主要通道不应小于2m，人行通道不应小于1.5m；（6）转炉煤气风机房的操作室和配电室不应设置在风机房主车间内，贴邻风机房主车间时，应采用无门窗洞口的防火墙隔开，若必须在防火墙上开观察窗时，应设置密封固定的甲级防火隔音窗；（7）燃烧放散烟囱不宜与转炉煤气风机房的操作室布置在同一侧。
9、转炉煤气风机出口的煤气管道与送气柜的回收煤气总管之间应设可靠的隔断装置。
转炉一次烟气净化及煤气回收系统
转炉一次烟气净化及煤气回收系统
转炉一次烟气净化及煤气回收系统分为湿法和干法两大类。
其中应用最普遍的是以串级文氏管为主流程的煤气回收系统，简称OG法（湿法），目前世界上90%的转炉都在采用这种方法。
转炉一次烟气净化及煤气回收系统包括：溢流文氏管、重力脱水器、R-D可调文氏管“二文喉口”、弯头脱水器、复档旋风脱水器、溢流水封箱及烟道等设备组成。
在一次烟气净化及煤气回收系统中，“二文喉口”起着十分重要的作用，其性能和控制精度会直接影响一次烟气净化系统一氧化碳回收精度和烟气排放是否达标。
实际生产后喷水量和喷水压力一旦调整好后很少改变，因此除尘效率仅与“二文喉口”的气流速度有关，由于转炉吹氧炼钢所产生的烟气量是不断变化的，为了维持一个固定的喉速（即维持一个固定的除尘效率），“二文喉口”开度就应有很好的跟随性。
我公司研发的“RD二文可调喉口装置”采用的米粒圆形阀板调径文氏管，采用液压伺服系统控制“二文喉口”阀板开度从而控制炉口微差压。
在阀板的调节范围内喉口的开度与通过的煤气量在相同的阻损下基本上呈一次函数关系。
这样即保证炉口不会冒烟，二文喉口的流速又稳定在一个值上，提高煤气回收质量，达到很好的除尘效果。
转炉一次烟气净化及煤气回收系统主要技术参数。
转炉煤气干法净化回收系统
★拨叉振打仿真视频
★拨叉振打现场视频
六、关键技术及创新点
六、关键技术及创新点
六、关键技术及创新点
六、关键技术及创新点
七、系统性能保证
主要指标 煤气回收值 排放指标 排放指标
指标值 铁水冶炼不低于90m3/h（标） 回收煤气含尘浓度≤10mg/m3（标） 放散煤气含尘浓度≤15mg/m3（标）
回收煤气温度指标
≤70℃
八、经典工程实例
莱钢3座120吨转炉工程
太钢2座180吨转炉工程
八、经典工程实例
天铁2座190吨转炉工程
邯钢2座250吨转炉工程
八、经典工程实例
江阴兴澄2座150吨转炉工程
首钢迁安2座210吨转炉工程
八、经典工程实例
的目的，灰尘聚积在蒸发冷却器底部，由链式输送机送至贮灰仓。
三、系统关键设备及功能（电除尘器）
转炉煤气干法电除尘器是整个转炉煤气干法回收与净化系统中最为关键的
设备之一，也是所有电除尘器当中结构最为复杂的，对设计，制造和安装的要求 很高，转炉生产所产生的烟气中含有大量的煤气，为了使电除尘器内烟气具有较 好的空气动力学特性，避免在除尘器内形成煤气和空气的可燃性混合气体，必须 要防止电除尘器内产生回流和死区，最佳的流动方式是以塞状流动通过电除尘器 内部，基于上述观点，将电除尘器断面设计成圆筒型是最理想的，其主要结构及 特点如下： 电除尘器断面为圆形，因此也称为“圆筒型电除尘器”，有良好的动力学特性。 圆形壳体耐压能力达0.3MPa 壳体上安装有减压泄爆装置（泄爆阀），有效保证了除尘系统的安全运行
三、系统关键设备及功能（蒸发冷却器）
蒸发冷却器位于汽化冷却烟道下游，主要用于 烟气降温，烟气调质和预除尘。 主要由冷却器本体，喷雾系统，温度检测系统， 粗灰捕集系统四个系统组成。
转炉干法一次除尘[整理]
![转炉干法一次除尘[整理]](https://img.taocdn.com/s3/m/c2b2b07226d3240c844769eae009581b6bd9bd8e.png)
转炉已一次干法除尘技术1 转炉干法除尘技术背景转炉煤气干法除尘是鲁奇（Lurgi）和蒂森（Thyssen）公司20世纪60年代末合作开发的。
转炉干法除尘的基本原理是对经汽化烟道后的高温煤气进行喷水冷却，将煤气温度由900℃～1000℃降低到200℃左右，采用电除尘器进行处理。
转炉干法除尘系统主要包括：蒸发冷却器、静电除尘器、煤气切换、煤气冷却器、放散烟囱、除灰系统等。
与湿法除尘（OG）法比较，干法除尘有以下优点：.除尘效率高。
净化后烟气含尘量为10mg/Nm3～20mg/Nm3，如有特殊要求可降至5mg/Nm3。
.系统阻力小，耗能低，风机运行费低，寿命长，维修工作少。
.在水、电消耗方面具有明显的优越性。
.不需要泥浆沉淀池及污泥处理设施。
.含铁干粉灰压块后可直接供转炉利用。
2 首钢京唐干法除尘设施的技术特点及实施情况首钢京唐炼钢厂采用2+3的“全三脱”两步法冶炼生产模式。
配置2座300t脱磷转炉和3座300t脱碳转炉。
脱磷转炉平均冶炼周期25min ，脱碳转炉平均冶炼周期28min。
正常情况下，实行2+3转炉全量脱磷、脱碳处理，转炉与板坯连铸机采用3对3的高效快节奏的生产模式。
在欧洲转炉干法除尘技术应用非常普遍，但是欧洲钢厂均没有采用“全三脱”转炉两步法冶炼技术。
在日本“三脱”转炉两步法冶炼技术应用很多，却没有采用转炉干法除尘的实例。
首钢京唐钢铁公司是世界上第一个在“全三脱”两步法冶炼的大型快节奏转炉上采用干法除尘技术的钢厂。
该工艺特点是：“三脱”处理后的铁水，已基本不含Si，C、Mn 含量也有较大的降低。
但是在工业化生产中仍需解决以下两个问题，对“三脱”处理后铁水进行吹炼，开吹后的炉气量和炉气中的CO含量是否会显著增加？如采用干法除尘是否会增加卸爆发生频率？为了实现在“全三脱”冶炼的转炉上应用煤气干法电除尘技术，技术团队对国外进行了考察调研和认真分析研究。
分析结论认为：与常规吹炼相比，“三脱”铁水吹炼前期炉气中CO比率不会增加，这对减少卸爆有利。
转炉一次除尘及煤气回收系统管理说明书
转炉一次除尘及煤气回收系统设备维护、维修、管理控制说明书（第一版）编制：批准：2007年10月29日第一部分总说明本说明书是为炼钢车间安全稳定生产而制定的，对操作工的操作提出了基本的要求和具体的说明，并同时为维修工提供了部分技术资料以供参考，为第一版。
编写此说明书的目的是提高操作工的操作水平和第一点检人的责任心，提高设备维修人员的设备了解力度和包机点检深度，实现操检结合，以降低设备故障率、提高设备作业率为最终目的。
在以后实际生产实践过程当中，有关专业技术人员及操作人员应根据现场实际生产情况积极提出合理的建议，以便对今后说明的修改和完善提供更多的依据。
第二部分：转炉一次除尘及煤气回收系统设备维护、维修、管理控制说明书1、转炉一次除尘及煤气回收系统概述：1.1功能概述：转炉一次除尘及煤气回收系统主要功能对转炉冶炼产生的高温烟气（主要成分转炉煤气）降温及脱水除尘后进行回收。
1.2主要工艺流程：转炉煤气经过一文降温粗除尘后再经重力脱水器后进入二文进行精除尘，再经90°弯头脱水器粗脱水，湿旋脱水器精脱水，进入引风机升压，在煤气回收状态送至煤气柜，在煤气放散状态将煤气经烟囱排放至大气。
1.3主要设备构成：转炉一次除尘及煤气回收系统设备主要包括：一级文氏管、重力脱水器、二级文氏管、90°弯头脱水器、湿旋脱水器、负压排水水封槽、眼镜阀、煤气引风机（一次除尘风机）、三通阀、旁通阀、水封逆止阀、V型水封等设备。
1.3.1一级文氏管：1.3.1.1主要技术参数：进口气温：900℃；进口风量：131000 m3/h；用水量：85m3/h；出口气温：65℃；出口风量：62443m3/h；1.3.1.2设备主要结构特点：一级文氏管设备上接除尘烟道，下接重力脱水器，主要包括水冷夹套、收缩段、定径喉口及扩散段四部分组成，其主要作用为对转炉烟气进行降温及粗除尘。
水冷夹套工况环境为烟气高温区，采用工业净环水（双进双出）进行冷却，下部带有水封插板，一文收缩段包括溢流水盆、可调水平溢流堰、专用喷嘴、供水软管等，结构设计采用球面支架构成可调水平溢流堰，确保一文内溢流口的水平度，以防止由于安装及结构变形造成断流而导致收缩段备烧坏。
转炉一次烟气干法净化与回收系统爆炸原因浅析
ｏ ｆ ｅ ｘ ｐ ｌ ｏ ｓ ｉ ｏ ｎ： Ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ａ ｖ ｏ ｉ ｄ ｅ ｘ ｐ ｌ ｏ ｓ ｉ ｏ ｎ ｆ ｏ ｒ ｅ ｎ ｔ ｅ ｒ ｐ ｉ ｒ ｓ ｅ ｔ ｏ ｂ ｉ ｒ ｎ ｇ ｔ ｈ ｅ ｈ ｕ ｇ ｅ ｌ ｏ ｓ ｓ ｅ ｓ ， ｓ ｕ ｍ ｍａ ｉ ｒ ｚ ｉ ｎ ｇ ｔ ｈ ｅ ｅ ｘ ｐ ｅ ｉ ｒ ｅ ｎ ｃ ｅ ｓ ｏ ｆ ｐ ｒ ａ ｃ ｔ ｉ ｃ ａ ｌ ｐ ｍｊ ｅ ｃ ｔ ｓ ， ｓ ｏ ｍ ｅ ｅ ｆ ｆ ｅ ｃ ｔ ｉ ｖ ｅ ｐ ｒ ｅ —
碳排放 、 发展循 环经济 、 实现 负能 炼 钢 ， 环 保 工 作 者 都 为 此 做 着 不懈 的 努 力 转 炉 一 次 烟 气干 法 净 化 回 收 系统 自 １ ９ ９ ８ 年宝 钢 首 次 引进 以 来 。 凭借其在烟气除 尘效率 高、 能耗低 、 ＿ Ｙ － 厂 占
Ｓ ｈ ｅ ｎ Ｊ ｉ ａ ｎ ｔ ａ ｏ， Ｚ ｈ ｅ ｎ ｇ Ｐ ｅ ｎ ｇ ｈ ｕ ｉ ， Ｃ ｕ ｉ Ｎｉ ｎ ｇ ， Ｇａ ｏ Ｈａ ｉ ｂ ｏ ， Ｃ ａ ｎ Ｃ ｈ ｕ ｎ
（ Ｘｉ ａ ｎ Ｘｉ ｋ ｕ ａ ｎ ｇ Ｅ ｎ ｖ ｉ ｒ ｏ ｎ ｍｅ ｎ ｔ ａ ｌ Ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ Ｃ ｏ ， Ｌ ｔ ｄ ， Ｘｉ ａ ｎ Ｃ ｉ ｔ ｙ Ｓ ｈ ａ ａ ｎ ｘ ｉ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｅ ７１ ０ ０ ７ ５ ）
Ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ Ｒ ｅ ａ ｓ ｏ ｎ ｓ ｆ ｏ ｒ Ｃ ｏ ｎ ｖ ｅ ｒ ｔ ｅ ｒ Ｐ ｒ ｉ ｍ ａ ｒ ｙ Ｆ ｌ ｕ ｅ Ｇ ａ ｓ Ｄ ｙ ｒ Ｐ ｕ ｒ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏ ｎ ＆Ｒ ｅ ｃ ｏ ｖ ｅ ｙ ｒ Ｓ ｙ ｓ ｔ ｅ ｍ Ｅ ｘ ｐ ｌ ｏ ｓ ｉ ｏ ｎ
转炉干法一次除尘净化回收系统
转炉干法一次除尘净化回收系统的技术优势一系统工艺流程介绍氧气转炉炼钢工艺产生的高温烟气（1400～1600℃）经汽化冷却烟道冷却后，温度降为800 ～1000 ℃。
烟气再通过蒸发冷却器冷却，温度降为180 ～200 ℃，降温的同时对烟气进行调制处置，另外烟气通过蒸发冷却器大约有40～50 % 的粗尘埃沉降到底部。
由链式输送机送至贮灰仓回收再利用。
冷却和调质后的烟气进入电除尘器净化，烟气经电除尘净化以后含尘量降至15mg/Nm³以下，捕集的粉尘通过扇形刮灰机构刮入下部排灰装置，再送至贮灰仓回收利用。
当净化后的烟气符合回收条件时，烟气由切换阀门切换至煤气冷却器（GC），经煤气冷却器再次降温，温度降至70℃以下后送入煤气柜贮存。
经加压混合后送往各用户。
当净化后的烟气不符合回收条件时，烟气由切换阀门切换至放散烟囱，点火放散。
二系统技术优势（1）系统净化后的出口烟气粉尘浓度可达15mg/Nm³，远远低于国家规定的排放标准(100mg/Nm³)。
（2）系统由于自动化操纵程度高,煤气回收时切换速度快，其煤气回收量高，每吨钢回收煤气90~120 m³，每吨钢产生的蒸汽量50~70kg 。
（3）因系统净化后粉尘含量低，系统运行阻力低（约7500Pa），故风机的利用寿命长，保护工作量小。
（4）系统设置节电模式，每吨钢耗电约，每吨钢耗新水约 m³。
（5）系统无污水排放，可不能造成二次污染。
系统搜集粉尘为干态，可回收从头利用。
（6）系统简单，占地面积小，便于保护和治理。
电除尘器的技术优势一电除尘器的应用范围（1）水泥行业电除尘器：窑尾电除尘器、窑头电除尘器、煤磨电除尘器。
（2）电力行业电除尘器：电站锅炉电除尘器、烟气脱硫电除尘器。
（3）冶金行业电除尘器：烧结机头电除尘器、烧结机尾电除尘器、转炉干法煤气电除尘器、湿式电除尘器、石灰窑烟气电除尘器。
二电除尘器的技术优势（1）电除尘器净化后的出口烟气粉尘浓度可达50mg/Nm³以下，低于国家规定的排放标准(100mg/Nm³)。
转炉一次除尘系 统
的脱水效率及设备的正常运行，一般叶片间距 太大会降低脱水效率，太小会造成堵塞。一般 情况下间距采用160~200mm。
弯头脱水器的技术性能
• 弯头脱水器入口流速应不大于12m/s，出口 气流速度应低于入口，可取8m/s，脱水器 内的截面流速取5~10m/s。
• 风机全压：27000Pa，其中机前压力： -20000Pa，机后压力：7000Pa
• 一文收缩段喷水流量：200~250t/h，供水 压力：0.4~0.6MPa
• 一文溢流水流量：~50t/h，供水压力： 0.4~0.6MPa
• 一文隔热水套水流量：~80t/h，供水压力： 0.4~0.6MPa
• 二文收缩段喷水流量：~50t/h，供水压力： 0.4~0.6MPa
• 二文喉口喷水流量：~200t/h，供水压力： 0.4~0.6MPa
• 弯头脱水器冲洗水流量：~25t/h • 湿旋脱水器冲洗水流量：~25t/h
抽风房安全操作规程
• 1、开新炉前或接班时，必须检查各系统各种 指示联系信号、安全阀、汽包压力表、水位计、 煤气自动分析仪和报警装置处于良好状态。不 得随意自行关闭、损坏、拆卸、调试等不利于 仪器正常运行的行为。
• 二级文氏管设计是否合理直接关系到整 个OG系统除尘的效果。
• 二级文氏管的阻力一般在 1000~1400mmH2O。
90°弯头脱水器
• 弯头脱水器主要是利用含污水滴的气流进入脱 水器后，因受惯性及离心力作用，水滴被甩至 脱水器的叶片及器壁上沿壁流下，通过排水槽 排走。弯头脱水器起粗脱水作用。
汽化烟道简介
• 汽化烟道主要由活动烟道、炉口段烟道、固定 Ⅰ段烟道、固定Ⅱ段烟道、末段烟道组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转炉干法一次除尘净化回收系统的技术优势
一系统工艺流程介绍
氧气转炉炼钢工艺产生的高温烟气（1400～1600℃）经汽化冷却烟道冷却后，温度降为800 ～1000 ℃。
烟气再经过蒸发冷却器冷却，温度降为180 ～200 ℃，降温的同时对烟气进行调制处理，另外烟气经过蒸发冷却器大约有40～50 % 的粗灰尘沉降到底部。
由链式输送机送至贮灰仓回收再利用。
冷却和调质后的烟气进入电除尘器净化，烟气经电除尘净化以后含尘量降至15mg/Nm³以下，捕集的粉尘经过扇形刮灰机构刮入下部排灰装置，再送至贮灰仓回收利用。
当净化后的烟气符合回收条件时，烟气由切换阀门切换至煤气冷却器（GC），经煤气冷却器再次降温，温度降至70℃以下后送入煤气柜储存。
经加压混合后送往各用户。
当净化后的烟气不符合回收条件时，烟气由切换阀门切换至放散烟
囱，点火放散。
二系统技术优势
（1）系统净化后的出口烟气粉尘浓度可达15mg/Nm³，远远低于国家规定的排放标准(100mg/Nm³)。
（2）系统由于自动化控制程度高,煤气回收时切换速度快，其煤气回收量高，每吨钢回收煤气90~120 m³，每吨钢产生的蒸汽量50~70kg 。
（3）因系统净化后粉尘含量低，系统运行阻力低（约7500Pa），故风机的使用寿命长，维护工作量小。
（4）系统设置节电模式，每吨钢耗电约3.2kWh，每吨钢耗新水约0.05 m³。
（5）系统无污水排放，不会造成二次污染。
系统收集粉尘为干态，可回收重新利用。
（6）系统简单，占地面积小，便于维护和管理。
电除尘器的技术优势
一电除尘器的应用范围
（1）水泥行业电除尘器：窑尾电除尘器、窑头电除尘器、煤磨电除尘器。
（2）电力行业电除尘器：电站锅炉电除尘器、烟气脱硫电除尘器。
（3）冶金行业电除尘器：烧结机头电除尘器、烧结机尾电除尘器、转炉干法煤气电除尘器、湿式电除尘器、石灰窑烟气
电除尘器。
二电除尘器的技术优势
（1）电除尘器净化后的出口烟气粉尘浓度可达50mg/Nm³以下，低于国家规定的排放标准(100mg/Nm³)。
（2）电除尘器处理烟气量范围广：20000~2300000m³/h
（3）电除尘允许烟气温度温度范围大：70~400℃。
（4）电除尘器允许入口含尘浓度高：10~1300g/Nm³
（5）电除尘器壳体承压高：2000~25000Pa
（6）运行阻力小：200~3500Pa
（7）收尘极板采用ZT24极板，放电性能良好、板电流密度均匀、同等空间尺寸下有效收尘面积可提高10%。
（8）根据烟气条件可以选取B8、V25、V15、鱼骨线等多种阴极线，放点性能好、坚固耐用、不断线。
CBMP系列长袋喷吹大型布袋收尘器的技术优势一袋收尘器的应用范围
CBMP系列长袋喷吹大型布袋收尘器是我公司吸收国外先进经验，结合国内成熟技术研制开发的新型高效布袋收尘器，采用长袋、低压喷吹，可广泛应用于冶金、水泥、电力、化工和垃圾焚烧等行业。
二袋收尘器的技术优势
（1）收尘效率高：排放浓度5~30mg/Nm³。
（2）处理烟气量大：50000~2400000m³/h。
（3）适合高比电阻粉尘，烟气不需要调质。
（4）采用长袋、低压喷吹，滤袋寿命长，空气消耗量低。
（5）袋笼上部增加导流管，提高滤袋使用面积，防止滤袋吹破。
（6）采用整体净气室，保证了花板的平面度、花板孔和喷吹孔的同心度，提高提升阀的安装精度，减少现场安装的工作量。
（7）结构简单、重量轻、占地面积少。
（8）采用多元化的清灰方式，可在线清灰，也可在线分室检修。
EPB型电袋复合除尘器的技术优势
一电除尘器的主要优、缺点
优点：阻力小（200~300Pa）、维护费用低、能处理高温烟气。
缺点：收尘效率易受工况的波动而变化，特别对高比电阻的粉尘有局限性。
除尘效率第一电场可达82.6%，后三个电场对
收尘贡献小，设备利用低。
二布袋除尘器的优、缺点
优点：除尘效率高，可达99.9%以上，烟气排放浓度可达
30mg/Nm³以下。
缺点：阻力大（1200~1800Pa），能耗高；滤袋寿命短（2~3年），维护费用大；运行中对温度要求十分严格。
三EPB型电袋复合除尘器的技术优势
（1）除尘性能长期高效稳定，满足最严格的排放要求。
（2）运行阻力小，与袋除尘器相比减小500Pa以上。
（3）与袋除尘器相比清灰周期长，延长了滤袋的使用寿命。
（4）针对高温烟气对滤袋的保护性更强。
（5）特别适合于除尘器提效改造场合。
（6）荷电粉尘能提高滤袋捕集PM2.5级细微颗粒能力。
石灰—石膏湿法烟气脱硫技术
一工作原理
该工艺采用石灰作为脱硫吸收剂，粉状的生石灰与水混合搅拌制成吸收浆液，在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碱性物质以及鼓入的氧化空气进行化学反应吸收脱除二氧化硫，最终产物为石膏。
脱硫后的洁净烟气通过除雾器除去雾滴经烟囱排放。
二技术优势
(1)脱硫效率高达96%以上，对煤种适用性强，可用于高中低含硫
煤种。
(2)脱硫剂来源广泛，价格低廉。
(3)脱硫剂利用率高，钙硫比Ca/S一般为1.03左右。
(4)脱硫产物为石膏(二水硫酸钙)，可作建材使用，也易于处理综
合利用。
(5)机组适用性强，系统利用率大于95%。
(6)
循环流化床(半)干法烟气脱硫技术
一工作原理
烟气被引入脱硫塔底部,在这里与水、脱硫剂和仍具有反应活性的脱硫灰相混合，脱除SO2，然后通过烟道引入电除尘器或者电袋复合除尘器，除去烟尘和灰粒。
净化后的烟气通过烟囱排入大气。
二技术优势
（1）烟气排放浓度可达30mg/Nm³。
（2）对烟气的SO2浓度和烟气量的波动具有良好的适应性。
（3）工艺流程简单，系统布置灵活紧凑，占地面积小。
（4）工程投资于运行成本低。
（5）吸收剂的利用率高
（6）能源消耗低，如电耗、水耗、等，均小于石灰石湿法脱硫工艺。
（7）无废水产生，脱硫副产物为干态，烟气不需要加热，脱硫装置及烟道不需要防腐。
（8）能有效脱除SO3、氯化物和氟化物等有害气体，同时不产生二次污染。
（9）工艺系统较易增加二恶英脱除装置。
（10）脱硫产物性质稳定，可以直接利用（如作为路基），还可以进一步综合利用（如可作水泥添加剂、建材填充料、免烧砖等）。
