数控机床与编程实验报告
《数控机床与编程》实验报告
《数控机床与编程》实验报告一、实验目的本次实验旨在深入了解数控机床的工作原理和编程方法，通过实际操作提高对数控机床的应用能力，掌握数控加工的基本流程和关键技术。
二、实验设备本次实验所使用的数控机床型号为_____，其主要技术参数如下：1、行程：X 轴_____mm，Y 轴_____mm，Z 轴_____mm。
2、主轴转速：最高_____r/min，最低_____r/min。
3、控制系统：＿____。
三、实验原理数控机床是一种通过数字信息来控制机床运动和加工过程的自动化机床。
其工作原理是将加工零件的几何信息和工艺信息数字化，生成数控加工程序，然后输入到机床的控制系统中，控制系统根据程序指令控制机床的坐标轴运动和刀具的切削运动，从而实现零件的加工。
数控编程是指根据零件的加工要求，将零件的加工工艺过程、工艺参数、刀具运动轨迹等信息用数控语言编写成数控加工程序的过程。
常见的数控编程方法有手工编程和自动编程两种。
手工编程适用于形状简单、计算量小的零件，而自动编程则适用于形状复杂、计算量大的零件。
四、实验内容1、数控系统的基本操作熟悉数控机床的控制面板，包括电源开关、急停按钮、坐标轴选择按钮、倍率调节按钮等。
掌握机床回零、手动移动坐标轴、手动换刀等操作。
2、零件的工艺分析对给定的零件图进行工艺分析，确定加工工艺路线、刀具选择、切削用量等。
制定工艺卡片，明确各工序的加工内容、刀具、切削参数等。
3、数控编程采用手工编程方法，根据零件的工艺分析结果编写数控加工程序。
对编写的程序进行检查和修改，确保程序的正确性。
4、零件的加工将编写好的数控加工程序输入到数控机床的控制系统中。
启动机床，进行零件的加工，在加工过程中观察机床的运行状态，及时调整切削参数。
5、零件的测量与检验加工完成后，使用量具对零件进行测量，检验零件的尺寸精度和表面质量。
对测量结果进行分析，总结加工过程中存在的问题和改进措施。
五、实验步骤1、开机前的准备工作检查机床各部分是否正常，如导轨、丝杠、刀具等。
数控编程教学实验报告
一、实验目的1. 熟悉数控编程的基本概念和原理。
2. 掌握数控编程的基本方法和步骤。
3. 熟悉数控机床的操作流程，提高实际操作能力。
4. 通过实验，提高学生的创新意识和团队协作能力。
二、实验内容1. 数控编程基本概念及原理2. 数控编程的基本方法和步骤3. 数控机床操作流程及注意事项4. 数控编程实例分析5. 数控编程软件操作练习三、实验步骤1. 实验一：数控编程基本概念及原理（1）了解数控编程的定义、发展历程及在我国的应用现状。
（2）学习数控编程的基本原理，包括插补原理、刀具补偿原理等。
（3）掌握数控编程的基本术语，如刀具路径、加工指令等。
2. 实验二：数控编程的基本方法和步骤（1）分析待加工零件的加工工艺，确定加工顺序和加工方法。
（2）编写数控加工程序，包括主程序、子程序、刀具补偿等。
（3）对数控加工程序进行优化，提高加工效率和精度。
3. 实验三：数控机床操作流程及注意事项（1）熟悉数控机床的结构、功能和操作流程。
（2）掌握数控机床的安全操作规程，确保实验过程安全。
（3）学习数控机床的调试方法，确保机床正常工作。
4. 实验四：数控编程实例分析（1）分析实例零件的加工工艺，确定加工顺序和加工方法。
（2）编写数控加工程序，并进行仿真验证。
（3）对实例进行分析，总结编程经验和技巧。
5. 实验五：数控编程软件操作练习（1）学习数控编程软件的使用方法，包括菜单操作、编程界面等。
（2）利用软件进行编程练习，熟悉编程操作流程。
（3）通过编程练习，提高编程能力和效率。
四、实验结果与分析1. 通过实验，学生掌握了数控编程的基本概念和原理，了解了数控编程的发展历程和应用现状。
2. 学生掌握了数控编程的基本方法和步骤，能够独立编写数控加工程序。
3. 学生熟悉了数控机床的操作流程，提高了实际操作能力。
4. 学生通过实例分析，掌握了编程经验和技巧，提高了编程能力。
五、实验总结本次数控编程教学实验，使学生全面了解了数控编程的基本知识和技能。
数控机床编程与操作实验报告

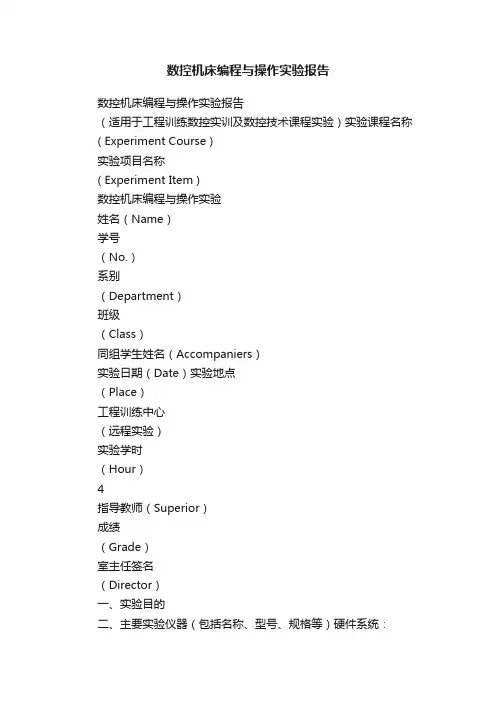

数控机床编程与操作实验报告数控机床编程与操作实验报告（适用于工程训练数控实训及数控技术课程实验）实验课程名称( Experiment Course )实验项目名称( Experiment Item )数控机床编程与操作实验姓名（Name）学号（No.）系别（Department）班级（Class）同组学生姓名（Accompaniers）实验日期（Date）实验地点（Place）工程训练中心（远程实验）实验学时（Hour）4指导教师（Superior）成绩（Grade）室主任签名（Director）一、实验目的二、主要实验仪器（包括名称、型号、规格等）硬件系统：软件系统：三、零件图及工艺要求绘制数控加工实验的零件图，说明其材料、批量、加工精度等工艺要求。
工艺要求：零件简图：四、数控程序编制设计数控加工毛坯，确定加工工艺过程，计算轨迹，最后编制零件的数控加工程序。
数控程序代码规则可自行选择FANUC、SIEMENS、PA、广州数控、华中数控等。
1．设计零件并绘制毛坯简图2．简述零件加工工艺过程并计算绘制加工轨迹简图轨迹计算：加工轨迹简图:3．编制零件加工程序五、数控加工操作实验步骤1．机床选择选择数控系统及机床类型：数控系统：机床类型：2．开机、回零操作3．定义毛坯4．定义刀具5．选择夹具并安装零件6．对刀操作过程：工件零点坐标及其计算过程：X坐标：Y坐标：Z坐标：7．设定机床参数8．传入数控程序9．自动加工零件六、实验体会。
数控机床及编程实训报告
一、前言随着我国制造业的快速发展，数控机床作为现代制造业的重要装备，其应用范围日益广泛。
为了提高学生的实践能力和技能水平，我们参加了数控机床及编程实训。
本次实训旨在使学生了解数控机床的结构和工作原理，掌握数控编程的基本方法，提高学生在数控加工领域的实际操作能力。
二、实训目的与意义1. 了解数控机床的结构、工作原理及操作方法，为今后从事数控加工工作奠定基础。
2. 掌握数控编程的基本方法，提高学生在数控加工领域的实际操作能力。
3. 培养学生的团队协作精神，提高学生的动手能力和创新能力。
4. 使学生了解数控机床在实际生产中的应用，为今后的职业发展提供有力支持。
三、实训内容1. 数控机床基础知识（1）数控机床的分类、特点及应用范围（2）数控机床的组成及各部分功能（3）数控机床的操作面板及常用功能键2. 数控编程基本方法（1）数控编程的基本概念及编程语言（2）数控编程的基本步骤及注意事项（3）G代码、M代码及F代码的应用3. 数控加工工艺分析及编程（1）零件的加工工艺分析（2）数控编程实例及讲解（3）编程软件的使用4. 数控机床操作与调试（1）数控机床的安装、调试及维护（2）数控机床的加工操作及注意事项（3）数控机床的故障诊断及排除四、实训过程1. 理论学习：通过课堂讲解、查阅资料等方式，学习数控机床基础知识、编程基本方法及加工工艺分析。
2. 编程练习：在编程软件上完成零件的编程练习，掌握编程基本步骤及注意事项。
3. 实际操作：在数控机床上进行实际加工操作，了解数控机床的操作方法及注意事项。
4. 故障诊断与排除：学习数控机床的故障诊断方法，掌握常见故障的排除技巧。
五、实训总结1. 通过本次实训，我们对数控机床的结构、工作原理及操作方法有了更深入的了解。
2. 学会了数控编程的基本方法，能够独立完成零件的编程工作。
3. 提高了实际操作能力，能够在数控机床上进行加工操作。
4. 学会了故障诊断与排除方法，能够应对实际生产中的问题。
数控加工与编程实验报告[5篇材料]
![数控加工与编程实验报告[5篇材料]](https://img.taocdn.com/s3/m/ca24cd220a4e767f5acfa1c7aa00b52acfc79ccf.png)
数控加工与编程实验报告[5篇材料]第一篇：数控加工与编程实验报告数控加工与编程实训报告学院:专业：班级:学号:姓名：指导老师:一、课程得任务与基本要求《数控加工与变成实习》就是机械设计组织及其自动化专业在专业学习过程中一次重要得实践环节;也就是机械类专业必修得专业课之一,对实际应用能力要求很高,该实习目得就是通过实践方式使学生进一步掌握与消化数控机床基本内容,了解数控系统组成,深化系统控制原理与方法,通过设计与调试，掌握各种功能得实现方法，为今后从事数控邻域工作打下扎实基础。
二、基本内容与要求通过实训使了解数控机床得结构与工作原理，掌握数控车床得功能及其操作使用方法，熟悉数控车床对零件加工得基本过程与一些常见得数控加工工艺知识，掌握常用功能代码得作用,掌握简单零件得手工编程方法，掌握工件装夹及对刀方法，加深有关刀具知识与加工工艺知识得理解，提高实践操作加工能力，熟练完成典型零件得自动加工。
实训过程中,通过接受有关得安全文明生产知识、劳动纪律及安全生产教育,培养学生良好得职业素质，使学生适应当前工作岗位得能力需求。
在学完本课程后应达到下列要求：1、了解数控车床得工作原理,主要组成结构及其作用。
2、熟悉数控机床对零件加工一些常见得数控加工工艺知识。
3、掌握工件装夹及对刀方法。
4、掌握简单零件加工程序得编制与输入方法。
5、掌握数控车床得操作方法及安全技术，严格遵守安全操作规程。
6、掌握数控机床对零件自动加工得基本过程。
三、数控机床安全操作规程1、实训前得安全注意事项1)学生进入实训室学习,必须经过安全文明生产与数控车床操作规程得学习.2)进入实训场地后，应服从安排，不得擅自启动或操作数控机床。
3)按规定穿戴好劳动保护用品及防护镜，不许穿高跟鞋、拖鞋上岗,不允许戴手套与围巾操作数控机床，也不允许扎领带。
4)开机前，要检查车床电气控制系统就是否正常，润滑系统就是否畅通、油质就是否良好，各操作手柄就是否正确,工件、夹具及刀具就是否已夹持牢固,检查冷却液就是否充足,然后开慢车空转3~5 分钟,检查各传动部件就是否正常，确认无故障后,才可正常使用.5)不要在数控机床周围放置障碍物,工作空间应足够大.6)上机操作前应熟悉数控机床得操作说明书，数控车床得开机、关机顺序，一定要按照机床说明书得规定操作。
数控编程环境实验报告(3篇)
第1篇一、实验目的1. 熟悉数控编程的基本概念和原理。
2. 掌握数控编程软件的使用方法。
3. 能够根据零件图纸进行数控编程。
4. 提高编程效率和零件加工质量。
二、实验器材1. 数控编程软件：例如：Cimatron、UG、Mastercam等。
2. 计算机一台。
3. 零件图纸一份。
三、实验步骤1. 熟悉数控编程软件界面及功能（1）打开数控编程软件，观察软件界面布局，了解各个功能模块。
（2）学习软件的基本操作，如文件管理、视图切换、图层管理等。
2. 零件分析及编程方案制定（1）分析零件图纸，确定加工工艺、加工顺序及加工参数。
（2）根据零件图纸和加工工艺，制定编程方案，包括刀具选择、加工路径、加工参数等。
3. 编程操作（1）创建新工程，设置工程参数。
（2）创建零件模型，进行尺寸标注。
（3）根据编程方案，选择刀具、设置加工参数。
（4）创建刀具路径，进行刀具轨迹模拟。
（5）生成G代码，进行代码检查。
4. 仿真与优化（1）对生成的G代码进行仿真，观察刀具轨迹是否合理。
（2）根据仿真结果，对编程方案进行调整，优化刀具路径。
5. 代码输出与后处理（1）将优化后的G代码输出到U盘或其他存储设备。
（2）将G代码导入数控机床，进行后处理。
四、实验结果与分析1. 实验结果通过本次实验，成功完成了零件的数控编程，生成了符合要求的G代码。
2. 实验分析（1）熟练掌握了数控编程软件的使用方法，提高了编程效率。
（2）根据零件图纸和加工工艺，制定了合理的编程方案，保证了零件加工质量。
（3）通过仿真与优化，确保了刀具轨迹的合理性，降低了加工风险。
（4）成功将G代码输出到数控机床，为后续加工提供了有力保障。
五、实验总结1. 数控编程是现代制造业的重要组成部分，掌握数控编程技术对于提高生产效率和产品质量具有重要意义。
2. 数控编程软件是进行数控编程的重要工具，熟练掌握软件的使用方法可以提高编程效率。
3. 编程方案的制定和优化是保证零件加工质量的关键环节。
数控机床的操作及编程实训报告
数控机床的操作及编程实训报告数控机床是一种能够自动控制加工工具运动和工件位置的机床。
它通过计算机程序来控制加工过程，具有高精度、高效率、灵活性强等优点。
为了更好地掌握数控机床的操作和编程，我进行了一段实训，并撰写了以下报告。
一、实训目的本次实训的主要目的是熟悉数控机床的操作流程和编程方法，掌握数控机床的基本原理和使用技巧。
二、实训过程1.数控机床的操作流程首先，我学习了数控机床的操作流程。
包括打开数控机床电源、调整机床坐标系、安装夹具、选取合适刀具、编写加工程序、载入程序、调试机床、开始加工等步骤。
通过实践操作，我更加熟悉了数控机床的使用流程和注意事项。
2.数控机床的编程方法其次，我学习了数控机床的编程方法。
数控机床的编程通常使用G代码和M代码进行控制。
G代码用于控制加工轨迹和刀具的移动速度，而M 代码用于控制辅助功能，如冷却液启动等。
我学习了常用的G代码和M代码，并进行了实际编程训练。
三、实训心得通过这段实训，我收获了许多宝贵的经验和相关知识。
首先，我对数控机床的操作流程有了更深入的了解。
在实操中，我从打开电源到开始加工，按部就班地操作，遵循正确的流程。
这让我体会到一个细节的操作失误可能导致整个加工过程的报废，因此严谨的态度和细心的操作是非常重要的。
其次，我对数控机床的编程方法有了更全面的了解。
通过学习G代码和M代码，我能够编写简单的加工程序，并将其载入数控机床中。
这使我意识到编程的准确性对于加工结果的影响是至关重要的。
一个字符的错误可能导致整个程序无法运行或者加工结果与预期不符。
最后，我体会到实践的重要性。
通过实际操作，我更加深入地理解了数控机床的工作原理和使用技巧。
只有亲自动手，才能真正理解和掌握这些知识。
四、改进建议在这段实训中，我认识到自己在操作和编程中仍然存在一些不足之处。
因此，我提出以下改进建议。
首先，我需要加强对数控机床的操作流程的掌握。
在现实操作中，我遇到了一些问题，比如在机床调整坐标系时出现了误差，导致加工结果不理想。
数控机床编程与操作教学实验报告
数控机床编程与操作教学实验报告
一、实验目的
本次实验旨在加深学生对数控机床编程与操作的理解，通过实际操作实验，让学生掌握数控机床编程的基本知识和操作技能。
二、实验内容
1.学习数控机床编程的基本概念；
2.学习数控机床编程的基本方法；
3.熟悉数控机床的操作流程；
4.实践数控机床编程与操作。
三、实验工具与材料
1.数控机床；
2.编程软件。
四、实验过程与结果
本次实验主要分为两个部分：数控机床编程和操作。
1. 数控机床编程
首先，我们学习了数控机床编程的基本概念，包括G代码和M代码的含义，以及编程的基本规范。
然后，我们通过编程软件开始进行实际编程操作，包括设定加工参数、选择加工刀具等。
2. 数控机床操作
接下来，我们进行了数控机床的操作实验。
在导师的指导下，我们学习了数控机床的启动操作、加工程序的加载、加工过程的监控等步骤。
通过实际操作，我们掌握了数控机床的操作要点和注意事项。
五、实验总结与心得体会
通过本次实验，我们深入了解了数控机床编程与操作的相关知识，提高了我们的动手能力和实际操作技能。
同时，也加深了我们对数控技术的理解，为以后的学习和工作打下了坚实的基础。
六、参考资料
1.《数控机床编程与操作教程》
2.实验室导师讲义
以上是本次数控机床编程与操作教学实验的报告，谢谢阅读。
数控机床编程与操作实训报告3000字
数控机床编程与操作实训报告一、实训背景数控机床作为一种高精度、高效率的加工设备，在工业生产中发挥着重要作用。
为了更好地掌握数控机床的编程与操作技能，提升实战能力，本次实训旨在通过实际操作，加深对数控机床的理解和掌握。
二、实训内容1. 数控机床编程在本次实训中，首先学习了数控机床编程的基础知识，包括G代码、M代码等相关内容。
通过学习掌握了如何编写简单的G代码程序来控制数控机床进行加工。
在实际操作中，逐步熟悉了各种指令的使用方法，了解了不同指令对加工过程的影响，提高了程序编写的准确性和效率。
2. 数控机床操作在编程学习的基础上，我们进行了数控机床的实际操作训练。
通过实操不同加工零件，熟悉了数控机床的操作流程，掌握了数控机床各部件的功能和调试方法。
在实际操作过程中，学会了如何正确地装夹工件、选择合适的刀具和切削参数，保证加工质量和效率。
三、实训效果经过一段时间的实训学习和实际操作，我对数控机床编程与操作有了更深入的理解和掌握。
通过实际操作，加强了对数控机床各部件的了解，提高了编程和操作的技能水平。
在实训结束时，我能够独立完成简单工件的加工任务，并能够根据工艺要求编写相应的G代码程序。
四、实训总结本次数控机床编程与操作实训对于提升我们的实战能力和技能水平具有重要意义。
通过学习和实操，我不仅掌握了数控机床编程和操作的基本技能，还培养了分析和解决问题的能力。
在未来的工作和学习中，我将继续深入学习数控机床技术，不断提升自己的专业水平，为实际工作做好充分的准备。
五、致谢感谢老师们对我们的悉心指导和辛勤付出，让我们有机会接触和学习数控机床编程与操作技术。
也感谢同学们在实训中的合作和支持，让我们共同进步，共同成长。
以上为本次数控机床编程与操作实训报告，谢谢阅读。
数控机床编程与操作实训报告书
数控机床编程与操作实训报告书
一、实训目的
本次实训旨在让学员掌握数控机床的编程与操作技能，通过实际操作加深对数控机床的理解，提高实操能力，为将来在数控加工领域有更好的发展奠定基础。
二、实训内容
1. 数控机床基本概念
首先学习了数控机床的基本概念，包括数控机床的种类、组成部分、工作原理等，为后续的学习打下基础。
2. 参数设置与机床操作
学习了数控机床的参数设置方法，包括各种刀具的选择、切削速度、进给速度等参数的设定，然后进行模拟操作，熟悉数控机床的实际操作流程。
3. 编程语言的学习
学习了数控编程语言，包括G代码和M代码，了解编程的基本规则和语法，能够编写简单的数控程序。
4. 数控机床的实际加工
通过实际操作数控机床进行零件加工，包括工件夹紧、工件坐标设置、程序调试等步骤，最终完成对工件的加工。
三、实训收获
经过本次实训，我对数控机床的工作原理和操作流程有了更深入的了解，掌握了数控编程的基本技能，同时提高了实际操作的能力。
通过反复练习和调试，加深了对数控加工工艺的认识，为将来在数控加工领域的发展打下了坚实的基础。
四、总结与展望
本次实训让我受益良多，但也发现自己还有很多不足之处，需要继续学习和提高。
未来，我将持续关注数控机床技术的发展，不断提升自己的技能水平，争取在数控领域有更好的表现。
以上是本次数控机床编程与操作实训的报告书，谢谢阅读！。
数控代码编程实验报告
一、实验目的1. 熟悉数控编程的基本原理和操作方法。
2. 掌握数控编程的基本步骤和编程技巧。
3. 培养数控编程的实际操作能力。
二、实验内容1. 数控编程的基本概念和原理2. 数控编程的基本步骤3. 数控编程的常用指令4. 数控编程的实际操作三、实验过程1. 数控编程的基本概念和原理数控编程是利用计算机技术对数控机床进行编程的过程。
数控机床是一种高度自动化的加工设备，通过编程实现对工件的高精度、高效率加工。
数控编程的基本原理是：将工件的加工过程分解成若干个动作，每个动作用相应的指令表示，然后通过数控系统将指令传输到机床，控制机床进行加工。
2. 数控编程的基本步骤（1）分析工件图样，确定加工方案。
（2）编写数控程序，包括主程序和子程序。
（3）调试数控程序，确保程序的正确性。
（4）将数控程序传输到机床，进行实际加工。
3. 数控编程的常用指令（1）移动指令：G00、G01、G02、G03等。
（2）定位指令：G28、G29等。
（3）坐标系指令：G90、G91等。
（4）刀具补偿指令：G43、G44、G49等。
（5）主轴控制指令：M03、M04、M05等。
4. 数控编程的实际操作（1）启动数控机床，打开数控系统。
（2）输入数控程序，包括主程序和子程序。
（3）设置机床参数，如刀具参数、工件参数等。
（4）启动机床，进行实际加工。
（5）观察加工过程，确保加工质量。
四、实验结果与分析1. 实验结果通过本次实验，我们掌握了数控编程的基本原理和操作方法，能够编写简单的数控程序，并对程序进行调试。
在实验过程中，我们成功地完成了以下任务：（1）分析工件图样，确定加工方案。
（2）编写数控程序，包括主程序和子程序。
（3）调试数控程序，确保程序的正确性。
（4）将数控程序传输到机床，进行实际加工。
2. 实验分析（1）在编写数控程序时，应注意指令的顺序和逻辑关系，确保程序的正确性。
（2）在调试数控程序时，应仔细观察机床的运行状态，及时发现并解决问题。
《数控机床与编程》实验报告
《数控机床与编程》实验报告实验一、数控机床面板操作一、实验目的：1、熟悉数控车床的按钮功能及操作顺序。
2、了解数控车床的面板及主要功能的用法。
3、掌握数控车床的的回零及手动操作方法。
4、掌握数控车床对刀步骤及设定方法。
二、实验原理与说明：1、数控机床的组成数控机床由计算机数控系统和机床本体两部分组成。
计算机数控系统主要包括输入/输出设备、CNC装置、伺服单元、驱动装置和可编程控制器（PLC）等。
2、CK0638数控车床的操作方法Sinumerik 802C 数控系统操作面板各按键功能如下。
三、实验设备与仪器1、配备西门子802C数控系统的CK0638卧式车床一台。
2、尼龙棒一根（长150～200mm，直径26mm）。
3、深度游标卡尺、游标卡尺、外径千分尺各一把。
4、外圆车刀、螺纹车刀、切断刀各一把。
四、实验内容、方法与步骤1、给数控车床通电，进行回零操作。
2、熟悉数控车床主要面板功能。
3、安装棒料。
4、首先进行X方向试切对刀，按键让主轴正转，然后进行试切外圆，切深必须小于根据零件图和毛坯大小所确定的能够切削的最大厚度以避免过切，切削距离以方便测量为宜，切削完成后保持X方向不变，以+Z方向移动退出加工位置以方便测量尺寸，然后按键停止主轴旋转，测量所车外圆大小D，并输入到图1-9中的“零偏”后的数值中，依次按软键“计算”、“确定”完成X方向对刀。
5、然后进行Z方向对刀，按软键“对刀”，然后按图1-9软键“轴+”进入到对刀界面进行Z方向试切对刀。
按键让主轴正转，然后进行手动试切端面，端面试切平整以后保持Z 键停止主轴旋转，零偏后输入0，依次按软轴不运动，沿+X方向退出加工区域，然后按键“计算”、“确定”完成Z方向对刀。
6、按照以上步骤分别进行三把刀的对刀，并记录所获取的刀偏数据。
五、实验记录、数据处理及结论1、对刀数据的计算方法：X向刀偏=车削时X向机械坐标—（所车外圆直径大小/2）Z向刀偏=车削时X向机械坐标—所车棒料端面与对刀点Z向距离3、实验结论本实验误差主要来源：由于对刀采用的是工程塑料，对刀过程由于塑料的变形对刀结果存在一定的误差，同时由于测量量具存在一定的人为误差。
数控编程实践操作报告(2篇)
第1篇一、前言数控技术作为现代制造业的核心技术之一，其应用范围广泛，涉及航空航天、汽车制造、模具加工等领域。
数控编程是数控技术的基础，是实现数控加工的关键环节。
为了提高自身的数控编程能力，我于近期参加了数控编程实践操作培训，现将实践操作情况报告如下。
二、实践操作内容1. 数控编程基本概念在实践操作过程中，首先学习了数控编程的基本概念，包括数控机床、数控程序、数控系统等。
通过学习，我对数控编程有了初步的认识，了解了数控编程的基本流程。
2. 数控编程软件操作掌握了数控编程的基本概念后，我开始学习数控编程软件操作。
本次实践操作所使用的软件为我国自主研发的UG NX软件。
通过学习，我掌握了以下内容：（1）软件界面及基本操作（2）三维建模与修改（3）刀具路径规划（4）后处理生成数控代码3. 数控加工工艺在数控编程软件操作的基础上，我进一步学习了数控加工工艺。
主要包括以下内容：（1）加工方法与工艺路线（2）刀具选择与切削参数（3）加工精度与表面质量（4）加工安全与环保三、实践操作过程1. 项目选取在实践操作过程中，我选择了以下项目进行编程与加工：（1）圆柱体加工（2）圆锥体加工（3）螺纹加工2. 编程与加工（1）圆柱体加工首先，在UG NX软件中建立圆柱体模型，并进行尺寸标注。
然后，根据加工要求，设置刀具路径，包括刀具选择、切削参数等。
最后，生成数控代码，并导入数控机床进行加工。
（2）圆锥体加工圆锥体加工的步骤与圆柱体加工类似，但需要注意圆锥体的角度与刀具路径的设置。
（3）螺纹加工螺纹加工较为复杂，需要先在UG NX软件中建立螺纹模型，然后设置刀具路径，包括刀具选择、切削参数等。
最后，生成数控代码，并导入数控机床进行加工。
3. 质量检测与改进在加工完成后，对加工出的零件进行质量检测，包括尺寸精度、表面质量等。
根据检测结果，对编程与加工过程进行改进，提高加工质量。
四、实践操作总结1. 提高了数控编程能力通过本次实践操作，我对数控编程有了更加深入的了解，掌握了数控编程的基本流程和操作方法。
数控机床编程与操作教学实验报告总结
数控机床编程与操作教学实验报告总结一、实验目的本次实验旨在通过数控机床编程与操作教学，让学生掌握数控机床的基本原理、编程方法以及操作技能，提高学生对数控技术的理解和应用能力。
二、实验内容1. 数控机床基本原理在实验中，我们首先学习了数控机床的基本原理，包括数控系统的组成结构、数控机床的分类和工作原理等内容。
通过理论学习，我们对数控机床有了初步的了解。
2. 数控机床编程方法接着，我们学习了数控编程的基本方法，包括G代码和M代码的含义、编程规范和注意事项等。
通过实际编写简单的数控程序，我们加深了对编程方法的理解。
3. 数控机床操作技能最后，我们进行了数控机床的操作实践，包括机床的开关操作、程序的加载和运行、加工过程中的参数调整等。
通过实际操作，我们掌握了数控机床的操作技能，并能够独立完成简单零件的加工。
三、实验总结通过本次实验，我对数控机床的原理、编程方法和操作技能有了更深入的了解。
在实践中，我发现数控机床具有高效、精度高的特点，能够满足复杂零件加工的需求。
同时，我也意识到数控编程和操作需要严谨细致，一丝不苟。
只有掌握了正确的编程方法和操作技巧，才能保证加工质量和效率。
在未来的学习中，我将继续深入学习数控技术，不断提升自己的编程能力和操作水平，为将来的工程实践打下坚实的基础。
四、致谢在此，我要感谢老师和同学们在实验中对我的帮助和支持，感谢他们的指导和鼓励，让我能够顺利完成本次实验，收获满满。
五、参考文献•《数控机床编程与操作教程》•《数控技术基础》以上是我对数控机床编程与操作教学实验的总结，谢谢阅读！。
数控机床编程实习报告
一、实习背景随着我国制造业的快速发展，数控机床在加工行业中的应用越来越广泛。
数控机床编程是数控加工过程中的关键环节，对提高加工效率和产品质量具有重要意义。
为了更好地了解数控机床编程的基本原理和操作方法，提高自身的实践能力，我参加了数控机床编程实习。
二、实习目的1. 熟悉数控机床编程的基本概念、原理和方法。
2. 掌握数控机床编程软件的使用技巧。
3. 培养实际操作能力，提高编程水平。
4. 为今后从事数控加工工作打下坚实基础。
三、实习内容1. 数控机床编程基础知识实习期间，我首先学习了数控机床编程的基本概念，如数控编程、数控代码、数控系统等。
同时，了解了数控机床编程的原理，包括零件的加工工艺、数控代码的编制、数控系统的运行等。
2. 数控机床编程软件的使用实习过程中，我主要学习了两种数控机床编程软件：Fanuc和Siemens。
通过实际操作，掌握了软件的基本功能，如创建程序、编辑程序、模拟加工等。
3. 数控机床编程实践在实习过程中，我参与了以下编程实践：（1）根据零件图纸，进行工艺分析，确定加工工艺路线。
（2）利用编程软件，编写数控代码，实现零件的加工。
（3）对编写的程序进行仿真模拟，检查程序的正确性。
（4）将程序输入数控机床，进行实际加工，观察加工效果。
四、实习心得1. 数控机床编程是一项技术性较强的工作，需要掌握一定的理论知识，如数学、力学、机械设计等。
2. 数控机床编程软件的使用是提高编程效率的关键，熟练掌握软件功能可以提高编程速度。
3. 实践是检验编程效果的重要手段，通过实际加工，可以发现问题并及时解决。
4. 数控机床编程需要具备良好的沟通能力和团队协作精神，与加工师傅、操作人员保持良好沟通，确保编程顺利进行。
五、总结通过本次数控机床编程实习，我对数控机床编程有了更深入的了解，掌握了编程的基本原理和操作方法。
在今后的工作中，我将继续努力，不断提高自己的编程水平，为我国制造业的发展贡献自己的力量。
数控技术实验报告（5篇）
数控技术实验报告（5篇）第一篇：数控技术实验报告实验一数控机床认识实验报告班级学号姓名成绩一、实验目的二、实验仪器与设备三、实验内容简述1.现场了解数控机床（如SK50数控车床、XK715D数控立式铣床、DK77型数控电火花线切割机、数控电火花成型机）的基本结构、加工对象及其用途。
(1)数控机床的基本结构1)SK50数控车床的基本结构2)XK715D数控立式铣床的基本结构3)DK77型数控电火花线切割机的基本结构4)数控电火花成型机的基本结构(2)数控机床的加工对象及其用途1)SK50数控车床的加工对象及其用途2)XK715D数控立式铣床的加工对象及其用途3)DK77型数控电火花线切割机的加工对象及其用途4)数控电火花成型机的加工对象及其用途2.现场掌握数控机床的坐标系。
(1)数控机床的坐标轴的确定方法(2)现场操作数控机床的坐标轴的运动(注：根据实验老师讲解及要求练习操作，现场要求学生操作并打分)1)SK50数控车床的坐标轴的运动① 实验老师要求操作内容② 学生操作得分2)XK715D数控立式铣床的坐标轴的运动① 实验老师要求操作内容② 学生操作得分3.接通电源，启动系统，在数控车床、数控铣床上进行手动“回零”、“点动”、“手轮操作”等基本运动操作。
(注：根据实验老师讲解及要求练习操作，并现场打分)(1)SK50数控车床手动“回零”、“点动”、“手轮操作”等基本运动操作1）SK50数控车床手动“回零” 等操作步骤2）学生操作得分(2)XK715D数控立式铣床手动“回零”、“点动”、“手轮操作”等基本运动操作1)XK715D数控立式铣床手动“回零” 等操作步骤2)学生操作得分四、思考与作业题1.数控机床由哪几部分组成？2.为什么每次启动系统后要进行“回零”操作？3.标出SK50数控车床和XK715D数控立式铣床的坐标轴。
实验二数控系统的原理与组成实验报告班级学号姓名成绩一、实验目的二、实验仪器与设备三、实验内容简述1、认识数控系统综合实验台的各组成部分1）指出数控系统综合实验台各个组成部件及其原理或作用。
数控编程基础实验报告(3篇)
第1篇一、实验目的1. 掌握数控编程的基本概念和原理；2. 熟悉数控编程软件的操作；3. 熟练掌握数控编程的基本步骤和技巧；4. 培养学生实际操作能力和解决问题的能力。
二、实验原理数控编程是一种通过计算机程序控制机床进行加工的方法。
在数控编程过程中，首先需要根据零件图纸和加工要求，设计出合理的加工方案；然后利用数控编程软件，编写出相应的加工程序；最后将程序输入机床控制系统，实现零件的加工。
三、实验内容1. 数控编程软件安装与启动；2. 建立零件模型；3. 选择加工方法；4. 编写加工程序；5. 模拟加工；6. 生成机床代码；7. 输出加工程序。
四、实验步骤1. 数控编程软件安装与启动（1）打开计算机，进入操作系统；（2）双击数控编程软件图标，启动软件。
2. 建立零件模型（1）在软件界面中，选择“新建”命令；（2）选择合适的模板，如“凸台”或“凹槽”等；（3）根据零件图纸，调整模板参数，如尺寸、位置等；（4）完成零件模型的建立。
3. 选择加工方法（1）根据零件图纸和加工要求，选择合适的加工方法，如平面铣、型腔铣、固定轴曲面轮廓铣等；（2）设置加工参数，如刀具路径、切削参数等。
4. 编写加工程序（1）根据选择的加工方法，编写加工程序；（2）设置程序中的参数，如起始点、加工顺序、切削深度等；（3）检查程序的正确性。
5. 模拟加工（1）在软件界面中，选择“模拟加工”命令；（2）观察加工过程，检查程序的正确性。
6. 生成机床代码（1）在软件界面中，选择“生成机床代码”命令；（2）选择合适的机床代码格式，如G代码、M代码等；（3）生成机床代码。
7. 输出加工程序（1）将生成的机床代码复制到文本编辑器中；（2）保存加工程序。
五、实验结果与分析1. 实验结果本次实验成功建立了零件模型，编写了加工程序，并生成了机床代码。
2. 实验分析（1）通过本次实验，掌握了数控编程的基本概念和原理；（2）熟悉了数控编程软件的操作，提高了实际操作能力；（3）学会了编写加工程序，提高了编程技巧；（4）实验过程中遇到了一些问题，如程序错误、模拟加工不理想等，通过查阅资料和请教老师，成功解决了问题。
数控编程实验报告
实验报告一：数控车床编程上机（一）1.数控车床编程加工工件图图1 零件图图2 毛坯图2.毛坯设置3.所用刀具及毛坯有关尺寸如下：表1 刀具和毛坯参数刀具刀具类型直径柄高柄长柄IC尺寸毛坯尺寸(mm)宽1 内精车20 16 50 16 7.94 270*58图3 刀具图图4 工件坐标系设置4.工件坐标系设置5.加工程序代码如下：G28X0.Z0.G50X300.Z215.M06T00S500M03G00X0.Z2.M08G01Z0.F0.5X33.X35.Z-1.Z-40.X38. X40.Z-41.Z-90.X50.Z-98.66Z-140.X56.Z-242.G00X100.Z100.M09M05M026.加工仿真结果图5 加工结果图实验报告二：数控车床编程上机（二）1.数控车床编程加工工件图图1 零件图2.毛坯设置图2 毛坯图3.所用刀具及毛坯有关尺寸如下：刀具刀具类型直径柄高柄长柄宽IC尺寸毛坯尺寸(mm)1 内精车20 16 50 16 7.94 150*80图3 刀具图4.工件坐标系设置图4 工件坐标系设置5.加工程序代码如下：G28X0.Z0.G50X300.Z335.M06T00S500M03G00X0.Z2.M08G01Z0.F0.5X44.Z-20.X80.Z-80. Z-116.G00X100.Z100.M09M05M026.加工仿真结果图5 加工结果图实验报告三：数控车床编程上机（三）1.数控车床编程加工工件图图1 零件图2.毛坯设置图2 毛坯图3.所用刀具及毛坯有关尺寸如下：表1 刀具和毛坯参数IC尺寸毛坯尺寸(mm) 刀具刀具类型直径柄高柄长柄宽1 内精车20 16 50 16 7.94 160*64图3 刀具图4.工件坐标系设置图4 工件坐标系设置5.加工程序代码如下：G28X0.Z0.G50X300.Z325.M06T00S500M03G00X0.Z2.M08G01Z0.F0.5G03X40.Z-58.168R36.G02W-30.R30.W-20.U24.W-20.G00X100.Z100.M09M05M026.加工仿真结果图5 加工结果图实验报告四：数控铣床编程上机（一）1.数控铣床编程加工工件图2.毛坯设置图1 零件图图2 毛坯图3.所用刀具及毛坯有关尺寸如下：刀具刀具类型直径柄高柄长柄IC尺寸毛坯尺寸(mm)宽1 FM 40 100 140*140*30图3 刀具图4.工件坐标系设置图4 工件坐标系设置5.加工程序代码如下:G90G92X0.Y0.Z0. G00X70.Y70.Z2.S800M03M08G01Z-5.F5G41D01X60.Y0. Y-24.85X24.85Y-60.X-24.85X-60.Y-24.85Y24.85X-24.85Y60.X24.85X60.Y24.85Y0.M09M05G00Z150.G40X0.Y0.M02 6.加工仿真结果图5 加工结果图实验报告五：数控铣床变成上机（二）1.数控铣床编程加工工件图2.毛坯设置图1 零件图图2 毛坯图3.所用刀具及毛坯有关尺寸如下：表1 刀具和毛坯参数毛坯尺寸(mm) 刀具刀具类型直径柄高柄长柄宽1FEM410 20 120*120*50 4.工件坐标系设置图3 刀具图图4 工件坐标系设置5.加工程序代码如下:G90 G54 G00 Z50. G02 X60. Y-16. R44.M6T01 G01 X0. Y0.M3S800 G01 X60. Y16.X0. Y0. Z-2. F0.5 G02 X60. Y16. R44.G01 X-16. Y60. G01 X0. Y0.G02 X-60. Y16. R44. G00 Z50.G01 X0. Y0. M9G01 X-60. Y-16. M5G02 X-16. Y-60. R44. M2G01 X0. Y0.G01 X16. Y-60.6.加工仿真结果图5 加工结果图实验报告六：数控铣床编程上机（三）1.数控铣床编程加工工件图 2.毛坯设置图1 零件图图2 毛坯图3.所用刀具及毛坯有关尺寸如下：表1 刀具和毛坯参数毛坯尺寸(mm) 刀具刀具类型直径柄高柄长柄宽1FEM1020 30 150*100*504 工件坐标系设置图3 刀具图图4 工件坐标系图5.加工程序代码如下:6.加工仿真结果G90G54G00Z50.M6T01M3S800X0. Y35. Z-5.F100G01 G42 X0.Y25.D1 F100G03X0. Y25. I0. J-25.G00G40 Z50.G00 X15. Y30. Z-5.G01 G42 X10.890 Y44.110 Z-5. D1 F100G03 X-10.890 Y44.110 R22.G01 X-66.935 Y12.160G03 Y-12.160 R14.G01 X-10.890 Y-44.110G03 X10.890 R22.G01 X66.935 Y-12.160G03 Y12.160 R14.G01 X10.890 Y44.110X0.Y40.G40G03 X0. Y40.I0. J-40.G01 X0. Y45.G03 X0. Y45. I0. J-45.G01 X-60. Y15.G03 X-60. Y15. I0. J-15.G01 X-60. Y5.G03 I0. J-5.G01 X-45. Y-25.G00 X60. Y15.Z50.G01 Z-5.G03 X60. Y15. I0. J-15.G01 X60. Y5.G03 I0. J-5.G01 X45. Y-25.G01 X49. Y27.G00 Z50.M9M5M02实验报告七：数控钻镗床编程上机（一）1.数控钻镗床编程加工工件图图1 零件图2.毛坯设置图2 毛坯图3.所用刀具及毛坯有关尺寸如下：毛坯尺寸(mm) 刀具刀具类型直径柄高柄长柄宽1DR10100 70*60*302 DR 15100图3 刀具图4.工件坐标系设置图4 工件坐标系设置5.加工程序代码如下:G90 G54 G00 X0.Y0.Z200.G00 Z10.M06 T01M03 S600G99 G82 X25.Y20.Z-30.R3.P1000 F50 X-25.Y20.X-25.Y-20.X25.Y-20.G80 M05G00 X0.Y0.Z200.M06 T02M03 S500G99 G82 X25.Y20.Z-10.R3.P1000F30 X-25.Y20.X-25.Y-20.X25.Y-20.G80 M05 G00 X0.Y0.Z200.M026.加工仿真结果图5 加工结果图实验报告八：数控钻镗床编程上机（二）1.数控钻镗床编程加工工件图图2 毛坯图图1 零件图2.毛坯设置3.所用刀具及毛坯有关尺寸如下：毛坯尺寸(mm) 刀具刀具类型直径柄高柄长柄宽1FM4010080*70*502 DR 101003 TAB 12 100图3 刀具图4.工件坐标系设置图4 工件坐标系设置5.加工程序代码如下:G90 G54 G00 X0.Y0.Z100.G00 X20. Y-20.Z2.M06 T01M03 S500G01 Z-10.F50G01 Y100.G00 Z100.M05M06 T02G00 Z10M03 S600G99 G82 X25.Y20.Z-30.R3.P1000F50X25.Y50.G99 G82 X55.Y20.Z-20.R3.P1000 F50X55.Y50.G80 M05G00 X0.Y0.Z100.M05M06 T03G84 X25.Y20.Z-25.R5.F1X25.Y50.G80 G00 X0.Y0.Z100.M05M026.加工仿真结果图5 加工结果图实验报告九：数控加工中心编程上机（一）1.数控加工中心编程加工工件图图1 零件图2.毛坯设置图2 毛坯图3.所用刀具及毛坯有关尺寸如下：表1 刀具和毛坯参数刀具刀具类型直径柄高柄长柄宽毛坯尺寸(mm) 1FM30100160*100*302 DR 101003 AEM 30 100图3 刀具图4.工件坐标系设置图4 工件坐标系设置5.加工程序代码如下: G90 G54 G00 X0.Y0.Z100. G00X80.Y50.Z2.M06T01M03S500G01Z-20.F100G41D01X25.Y0.G02X-25.Y0.R25.G02X25.Y0.R25.G01X55.G02X-55.R55. G02X55.R55.G01X65.G02R65.G00Z50.G40X80.Y50.G01Z-30.G41D01X71.57Y12.36 G02Y-12.36R14.G01X10.33Y-44.92 G02X-10.33R22.G01X-71.57Y-12.36 G02Y12.36R14.G01X-10.33Y44.92G02X10.33R22. G01X71.57Y12.36 G00Z100.G40X0.Y0.M06T02S1000M03M08G00X-55.Y-3.Z-18. G99G81X-55.Y0.Z-35.R2.F60 X55.G80M09M05G00X0.Y0.Z100.M06T03S1000M03M08G00Z2.G73X0.Y0.Z-35.R2.Q8.F50G00Z100.M09M05M026.加工仿真结果图5 加工结果图实验报告十：数控加工中心编程上机（二）1.数控加工中心编程加工工件图图1 零件图2.毛坯设置图2 毛坯图3.所用刀具及毛坯有关尺寸如下：表1 刀具和毛坯参数刀具刀具类型直径柄高柄长柄宽毛坯尺寸(mm) 1FM4010096*96*502 DR 10100图3 刀具图4.工件坐标系设置图4 工件坐标系设置5.加工程序代码如下: G90 G54 G00 X0.Y0.Z100. G00X48.Y48. Z2.M06T01M03S500G01Z-10.F0.5G42D01X30.Y45.X0.Y40.X-37.82Y12.36X-23.51Y-31.94X23.51X37.82Y12.36X0.Y40.X-20.Y60.G00Z10.G40Y80.G01Z-15.G42Y45.X-35.G03X-45.Y35.R10. G01Y-35.G03X-35.Y-45.R10. G01X35.G03X45.Y-35.R10. G01Y35.G03X35.Y45.R10.G01X-40.Y70.G00Z100.G40Z80.G80M09M05T02M06S800M03M08G00Z10.G99G81X35.Y35.Z-22.R3.F0.5X35.Y-35.X-35.Y-35.X-35.Y35.M09M05G00X0.Y0.Z100.M06T01S800M03M08Z5.G98G73X0.Y0.Z-16.R3.Q9.F0.5G00Z100.M09M05M026.加工仿真结果图5 加工结果图实验报告十一：自动编程上机（一）1自动编程上机工件图 2.毛坯设置图1 零件图图2 毛坯图3.所用刀具及毛坯有关尺寸如下：4.工件坐标系设置5.加工程序代码如下:%O0000(DA TE=DD-MM-YY - 28-12-10TIME=HH:MM - 10:49 )N100 G21N102 G0 G17 G40 G49 G80 G90( TOOL - 1 DIA. OFF. - 0 LEN. - 0 DIA. - 4. )N104 T1 M6N106 G0 G90 G54 X0. Y0. A0. S9549 M3N108 G43 H0 Z29.8 M8N110 Z16.8N112 G1 Z-.2 F1527.8N114 X-44.987 Y23.634 F3055.7N116 X45.01N118 G2 X48.636 Y20.011 R3.64 N120 G1 Y-19.948N122 Y-19.953...N3758 Z29.994N3760 X-45. Y-27.N3762 Z28.N3764 Z13.N3766 G1 Z-2. F1527.8 N3768 X45. F3055.7N3770 G0 Z13.N3772 Z28.N3774 M5N3776 G91 G28 Z0.N3778 G28 X0. Y0. A0.N3780 M30%6.加工仿真结果实验报告十二：自动编程上机1自动编程上机工件图（二）2.毛坯设置3.所用刀具及毛坯有关尺寸如下4加工程序代码如下:% O0000 (PROGRAM NAME - _________1 ) (DATE=DD-MM-YY - 28-12-10 TIME=HH:MM - 11:10 ) N100 G21 N102 G0 G17 G40 G49 G80 G90 ( TOOL - 1 DIA. OFF. - 0 LEN. - 0 DIA. - 10. ) N104 T1 M6 N106 G0 G90 G54 X48.555 Y75. A0. S7639 M3 N108 G43 H0 Z29.919 N110 Z27.919 N112 G1 Z24.919 F1222.2N114 X-48.555 F2444.5 N116 G0 Z25.919 N118 Z27.919 N120 Z29.919 ……………….. …………………. N9578 X47.932 Z-2.01 N9580 X48.258 Z-2.573 N9582 G0 Z-1.573 N9584 Z.427 N9586 M5 N9588 G91 G28 Z0. N9590 G28 X0. Y0. A0. N9592 M30 %6.加工仿真结果。
数控编程实习报告3篇
数控编程实习报告3篇经过数十年的发展，数控机床的控制部分已经从硬件为主的数控装置发展成硬件、软件结合的计算机数控(computernumericalcontrol，cnc)系统。
由于数控机床是根据事先编好的程序来实现自动化控制加工的，因此其发展和数控编程密切相关。
程序的灵活、精练编制有利于降低加工成本和提高生产效率，具有明显的实用价值。
在这次毕业设计中，我对数控机床编程的有关指令，以及编程的一些技巧等进行了探讨。
通过一些指令的灵活综合运用来实现程序编制的简单和精练，使数控机床在加工中发挥更大的优势。
以此来开拓数控机床更广阔的发展前景。
绪论一、《数控加工与编程》实训的目的1、熟悉了解数控车床、数控铣床、数控加工中心的结构组成及工作原理。
2、熟练掌握待加工零件的装夹、定位、加工路线设置及加工参数调校等实际操作工艺。
3、熟练掌握阶梯轴、成型面、螺纹等车削零件和平面轮廓、槽形、钻、镗孔等类型铣削零件的手工及自动换刀的编程技术以及复杂曲面零件的自动编程技术。
能分析判断并解决加工程序中所出现的错误。
4、学会排除机床电气及机械方面的一般性故障。
5、熟练操作数控车、数控铣床、并能加工出中等复杂程度的零件。
6、能初步使用加工中心机床，了解刀库及其设置，了解加工中心的加工过程与特点7、初步了解与掌握程序转存和联机控制等dnc加工方面的知识及操作方法。
8.复习掌握数控技术职业资格考试要求的其它应知、应会的内容。
积极争取通过职业技术资格考试。
二、实训内容与实训计划安排1、实训的主要内容1.1数控车床的操作与编程训练(1)、操作面板的熟悉和控制软件的基本使用。
(2)、坐标系的建立，工件和刀具的装夹，基准刀具的对刀找正。
(3)、基本编程指令的讲解。
手工编程与程序输入训练，空运行校验。
(4)、固定循环指令的讲解。
编程与程序输入训练，空运行校验。
(5)、螺纹零件的车削编程训练。
学会排除程序及加工方面的简单故障。
(6)、刀具补偿及编程训练。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成绩：
数控机床与编程实验报告
课程数控机床与编程
专业机械设计制造及其自动化
学号2500100425
姓名龚尚庆
指导教师曾文健
机械与电子信息工程学部
2013年11 月23 日
一、实验目的
1、熟悉数控机床的典型结构组成和工作原理。
掌握手工编程的步骤；
2、掌握数控加工仿真系统的操作流程。
二、实验内容
1、观看机械零件的数控加工生产现场；
2、演示手工编程的操作步骤；
3、演示FANUC系统的数控加工操作流程。
三、实验设备
1、华中数控系统的数控车床；
2、30系统的数控铣床；
3、FUNAC系统的数控床；
4、华中数控的镗床：
5、沈阳机床厂的数控加工中心；
6、各种普通的车床、铣床，龙门刨床
四、数控工艺分析
1、零件工艺分析
（1）零件图上尺寸数据的给出，应符合程序编制方便的原则。
1）、零件图上尺寸标注方法应适应数控加工的特点在数控加工零件图上，应以同一基准引注尺寸或直接给出坐标尺寸。
2）、构成零件轮廓的几何元素的条件应充分，
便于在手工编程时计算基点或节点坐标。
（2）零件各加工部位的结构工艺性应符合数控加工的特点。
1)、零件的内腔和外形最好采用统一的几何类型和尺寸。
这样可以减少刀具规格和换
刀次数，使编程方便，生产效益提高。
2)、内槽圆角的大小决定着刀具直径的大小，因而内槽圆角半径不应过小。
零件
工艺
性的好坏与被加工轮廓的高低、转接圆弧半径的大小等有关。
3)、零件铣削底平面时，槽底圆角半径r不应过大。
4)、应采用统一的基准定位。
在数控加工中，若没有统一基准定位，会因工件的重新安装而导致加工后的两个面上轮廓位置及尺寸不协调现象。
因此要避免上述问题的产生，
保证两次装夹加工后其相对位置的准确性，应采用统一的基准定位。
五、实验步骤
六、实验小结。
