泡沫比例混合装置操作规程
压力式泡沫比例混合装置使用说明书(1)
压力式泡沫比例混合装置使用说明书压力式泡沫比例混合装置使用说明书一、设备简介压力式泡沫比例混合装置是用来储存泡沫灭火剂并通过压力泡沫比例混合器利用泵组的供水将泡沫灭火剂置换出来，并与供水按一定的比例混合形成泡沫混合液的装置。
它是低倍数空气泡沫灭火系统的一个关键设备。
主要适用于易燃或可燃液体的生产、储存、运输和使用场所；如石油化工企业、油库、装卸栈台、船舶码头、采油平台、飞机库和汽车库等火灾危险场所。
压力式泡沫比例混合装置为适应不同需要和安装场所可分为卧式、立式、有胶囊、无胶囊、单比例混合器、双比例混合器以及多比例混合器（需特殊订货）等，用户可根据实际配置的需要和安装的空间位置进行选择。
二、压力式泡沫比例混合装置结构卧式有胶囊比例混合装置示意图1、安全阀2、进水截止阀3、球阀（加液口）4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊10、滤管11、吸液管12、排污口12、排水口卧式储罐底座安装示意图立式有胶囊比例混合装置示意图1、安全阀2、球阀（加液口）3、进水截止阀4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊 10、虹吸管 11、滤管 12、排水口 13、排污口立式储罐底座安装示意图三、主要技术参数工作压力：混合液流量范围:混合比：(32比例混合装置)进出口压差：（32双比例混合装置）大于或等于（48比例混合装置）储罐容量：型号*100（48双比例混合装置）安全阀动作压力： 1.31（80单比例混合装置）适用泡沫液型号：所有低倍数泡沫液（80双比例混合装置）四、外形安装尺寸及质量A卧式型号储罐内径进出口通径外形尺寸（㎜）安装尺寸（㎜）质量（ton) L S H K R A B 螺栓PHYM32-6800 1001700 1320 1650 756 666650 600M20 1.5PHYM48-6 175PHYM32-10 1000 100 1830 1525 1850 858 768 1.9注：1、括号内尺寸为同规格的有胶囊尺寸，其余有胶囊与无胶囊通用。
泡沫比例混合装置操作规程

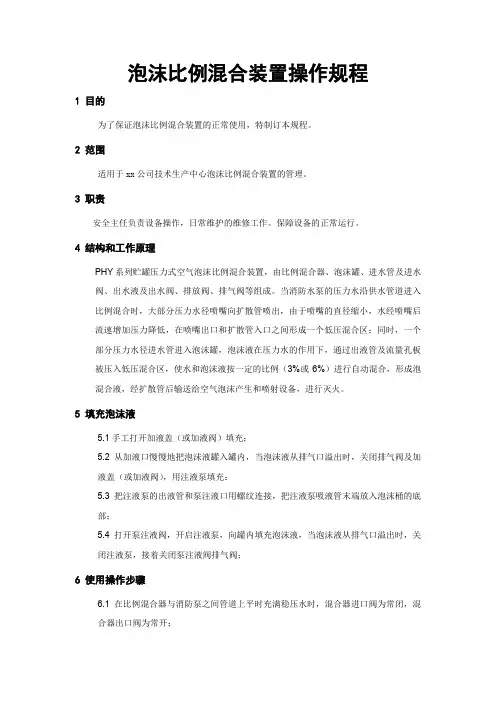

泡沫比例混合装置操作规程1 目的为了保证泡沫比例混合装置的正常使用，特制订本规程。
2 范围适用于xx公司技术生产中心泡沫比例混合装置的管理。
3 职责安全主任负责设备操作，日常维护的维修工作。
保障设备的正常运行。
4 结构和工作原理PHY系列贮罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水管及进水阀、出水液及出水阀、排放阀、排气阀等组成。
当消防水泵的压力水沿供水管道进入比例混合时，大部分压力水径喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区；同时，一个部分压力水径进水管进入泡沫罐，泡沫液在压力水的作用下，通过出液管及流量孔板被压入低压混合区，使水和泡沫液按一定的比例（3%或6%）进行自动混合，形成泡混合液，经扩散管后输送给空气泡沫产生和喷射设备，进行灭火。
5 填充泡沫液5.1手工打开加液盖（或加液阀）填充；5.2从加液口慢慢地把泡沫液罐入罐内，当泡沫液从排气口溢出时，关闭排气阀及加液盖（或加液阀），用注液泵填充：5.3把注液泵的出液管和泵注液口用螺纹连接，把注液泵吸液管末端放入泡沫桶的底部；5.4打开泵注液阀，开启注液泵，向罐内填充泡沫液，当泡沫液从排气口溢出时，关闭注液泵，接着关闭泵注液阀排气阀；6 使用操作步骤6.1 在比例混合器与消防泵之间管道上平时充满稳压水时，混合器进口阀为常闭，混合器出口阀为常开；6.2 开启消防泵；6.3 打开混合器进口阀；6.4 打开排气阀，当排气口排水时，立即关闭排气闭阀；6.5 观察进水管上压力表反指针，当其压力表上升到比例混合器进口端压力表的压力时，立即开启出液阀，混合液即可输出；6.6 停止使用时，将出液阀和进水阀分别关闭，然后打开排放阀。
当进水管上压力表指针降到零位后，打开排气阀，将罐内的泡沫液和水放尽，并用清洁水对罐壁进行清洗后，关闭排气阀和排放阀。
7 维护、保养7.1 负责维护、保养的管理人员应熟悉本装置的原理、性能、操作、维护、保养和管理要求；7.2 每月进行一次外观检查，各阀件及各连接处应无渗漏，各阀门应处于常态位置；每次使用后，必须用淡水将泡；7.3 沫罐和管道冲洗干净；7.4 每二年更换一次泡沫液，泡沫液贮存、备用不少于一吨；7.5管理人员和使用部门，要严格遵守以上操作规程。
压力式泡沫比例混合器操作规程

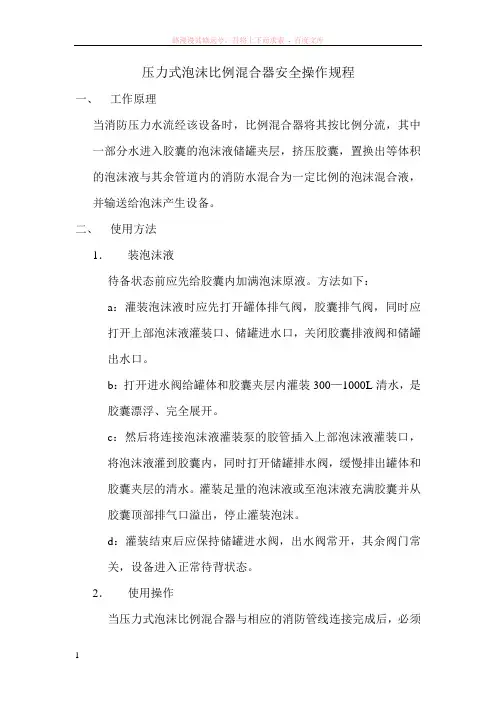

压力式泡沫比例混合器安全操作规程一、工作原理当消防压力水流经该设备时，比例混合器将其按比例分流，其中一部分水进入胶囊的泡沫液储罐夹层，挤压胶囊，置换出等体积的泡沫液与其余管道内的消防水混合为一定比例的泡沫混合液，并输送给泡沫产生设备。
二、使用方法1．装泡沫液待备状态前应先给胶囊内加满泡沫原液。
方法如下：a：灌装泡沫液时应先打开罐体排气阀，胶囊排气阀，同时应打开上部泡沫液灌装口、储罐进水口，关闭胶囊排液阀和储罐出水口。
b：打开进水阀给罐体和胶囊夹层内灌装300—1000L清水，是胶囊漂浮、完全展开。
c：然后将连接泡沫液灌装泵的胶管插入上部泡沫液灌装口，将泡沫液灌到胶囊内，同时打开储罐排水阀，缓慢排出罐体和胶囊夹层的清水。
灌装足量的泡沫液或至泡沫液充满胶囊并从胶囊顶部排气口溢出，停止灌装泡沫。
d：灌装结束后应保持储罐进水阀，出水阀常开，其余阀门常关，设备进入正常待背状态。
2．使用操作当压力式泡沫比例混合器与相应的消防管线连接完成后，必须保持储罐进出口常开，其他阀门包括消防线上阀门关闭。
当连接的1号罐区储罐出现火情时，应立即开启对应储罐的消防线上蝶阀，然后通过开启储罐进口管线上闸阀，观察储罐压力表压力，达到0.6MPa时，开启储罐出口管线上的阀门，混合液即通往火情油罐进行灭火。
3．4．更换泡沫液泡沫液用完或者贮藏期超过有效期的，应当充新的泡沫液。
在重新充装之前应对胶囊进行全面的清洗。
打开储罐排水阀和胶囊排液阀，放尽胶囊内的泡沫液，然后从储罐上部的胶囊排气口接入氮气进行吹扫将胶囊内的泡沫残液吹尽。
关闭胶囊排气阀和胶囊排液阀，从胶囊下部灌装口向胶囊注入清水，清洗胶囊内表面，最后打开胶囊排液阀，开启连接氮气的胶囊排气阀，将胶囊内额水吹出，并继续吹胶囊30分钟，把胶囊内的水彻底吹干。
重新灌装泡沫液。
平衡式泡沫比例混合装置操作说明与安装要求

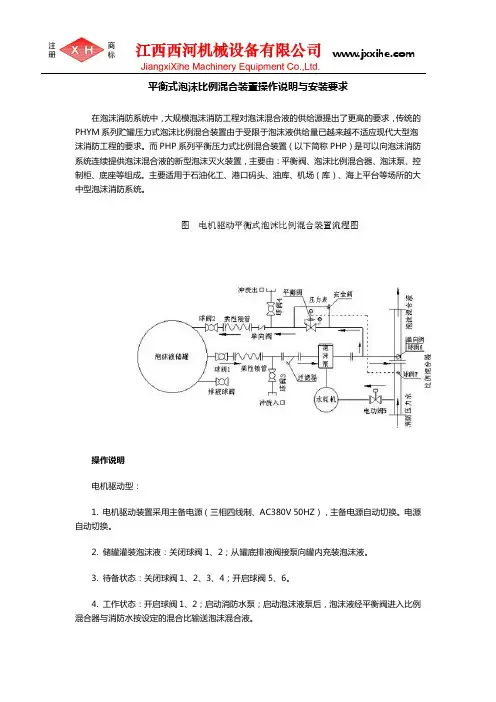

平衡式泡沫比例混合装置操作说明与安装要求在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列贮罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。
而PHP系列平衡压力式比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置，主要由：平衡阀、泡沫比例混合器、泡沫泵、控制柜、底座等组成。
主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
操作说明电机驱动型：1. 电机驱动装置采用主备电源（三相四线制、AC380V 50HZ），主备电源自动切换。
电源自动切换。
2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液阀接泵向罐内充装泡沫液。
3. 待备状态：关闭球阀1、2、3、4；开启球阀5、6。
4. 工作状态：开启球阀1、2；启动消防水泵；启动泡沫液泵后，泡沫液经平衡阀进入比例混合器与消防水按设定的混合比输送泡沫混合液。
5.比例混合器试水或过水时应关闭球阀6，待备状态应开启。
水轮机驱动型：1. 水轮机驱动装置采用消防压力水驱动泡沫液泵。
2. 储罐灌装泡沫液：关闭球阀1、2；从罐底排液球阀接泵向罐内充装泡沫液。
储罐装满后关闭排液球阀。
3. 待备状态：关闭球阀1、3、4、电动阀5；球阀2、6、7保持常开。
4. 工作状态：控制柜接到开启指令后，开启电动球阀1（泡沫液入泵）、电动阀5（泡沫液泵启动），泡沫液经泡沫液泵加压后再经出口管道上的平衡阀（自动调节阀门开关程度），使得适量的泡沫液进入比例混合器，多余的泡沫液回流到的泡沫液储罐。
进入比例混合器的泡沫液与消防水按设定的混合比输送出泡沫混合液。
5.比例混合器试水或过水时应关闭球阀7，待备状态应开启。
安装要求1、本装置需通过地脚螺栓固定在其基础上，装置与泡沫液储罐安装高度应保持同一水平面或泡沫液储罐高于混和装置，泡沫液储罐与系统设备的连接为金属软管连接，泡沫液储罐与系统设备布置的水平距离不应超过3m。
泡沫比例混合装置操作说明书.
PHP系列平衡压力式泡沫比例混合装置使用说明书昆山宁华消防系统有限公司一概述在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列贮罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适应现代大型泡沫消防工程的要求。
而PHP系列泵入平衡压力式泡沫比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置，主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
我公司开发制造的PHP符合《低倍数泡沫灭火系统设计规范》和美国消防协会NFPA11标准，并通过国家消防装备质量监督检验中心检测。
二应用优点1.采用不锈钢泡沫液贮罐，避免了胶囊损坏造成的损失和较高的压力容器制造费用。
2.装置可适用于蛋白、氟蛋白、水成膜等任何泡沫灭火剂。
3.泡沫液可在装置灭火使用过程中可不断添加，满足连续消防灭火的需要，尤其适用于大中型泡沫消防工程。
4.压力平衡阀的动态调节配合比例混合器保证了较为精确的混合比。
5.泡沫泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大的适应范围。
6.操作更为简单，更容易实现自动化控制。
三工作原理与基本组成1．工作原理①单系统型当火情发生时，由消防控制中心遥控开启或由电动阀门控制柜打开泡沫原液进口阀门A和水轮机进水口阀门B，同时向泡沫撬块供应消防压力水和泡沫原液。
当消防压力水到达撬块时，一部分消防压力水进入水轮机驱动泡沫泵（电动机驱动式则需启动电动机），泡沫泵将泡沫罐中的泡沫原液泵入到系统泡沫管路中。
系统管道中泡沫原液经平衡阀和比例混合器相互协调工作，按预定的比例将泡沫原液注入到主管道的比例混合器中，与主管道中的压力消防水混合成泡沫混合液，再通过管道供给消防用泡沫发生设备，如泡沫枪、泡沫炮、泡沫产生器等，产生空气泡沫扑救甲、乙、丙类液体火灾。
②双系统型（主、备系统）当火情发生时，由消防控制中心遥控开启或由电动阀门控制柜控制主系统工作（工作原理同单系统型）。
泡沫消防操作规程
泡沫消防操作规程储罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水阀、出液管挤出也阀、排放阀、排气阀等组成。
当消防水沿供水管道进入比例混合器时，大部分压力水经喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区。
同时，一小部分压力水通过进水管进入泡沫罐壳壁和橡胶囊之间。
囊内泡沫也在囊外压力水的挤压下，通过集液管，出液管及流量孔板进入混合区，使水和泡沫液按一定比例（3%或6%）进行自动混合，形成泡沫混合液,经扩散管后，输送给空气泡沫产生和喷水设备进行灭火。
一、使用比例混合器至消防泵之间管道上平时充满稳压水时，比例混合器进口阀处于常闭位置。
压力水通过比例混合器进口阀（常开）及进水阀（常开）进入罐壳和胶囊之间，打开胶囊，罐壳排气阀，放掉囊内及罐壳内的气体后关闭排气阀。
此时，叫囊内泡沫液处于压缩状态。
使用时，启动消防泵，打开混合气出口阀，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立即开启出液阀，即可输出泡沫混合液。
1.比例混合器至消防泵之间管道上平时无压力水时，混合器出口阀可处于常开位置。
使用时，启动消防泵，压力水通过比例混合器进口阀及进水阀进入泡沫罐内；打开罐壳和胶囊排气阀，排净气体后立刻关闭，同时，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立刻打开出液阀，泡沫混合液即可输出。
2.使用结束时，分别关闭出液阀和进口阀，打开放水阀放水，待进水管上压力表指针回到零位时，打开罐壳和胶囊排气阀，将罐壳内的水放净，然后关闭排水阀，打开检漏法，若检漏阀口无泡沫液流出，说明胶囊完好，然后关闭检漏阀，否则，说明胶囊已损坏。
二、性能试验1. 将泡沫液充满泡沫罐。
在泡沫液被用量不足的情况下允许减少泡沫液的填充量，但不得芍药500L。
2. 按使用中1，2的操作方法进行试验。
三、重新填充泡沫液在每次使用或性能试验后，应重新填充泡沫液，待下次使用。
平衡压力式泡沫比例混合器装置操作规程完整
平衡压力式泡沫比例混合器装置操作规程1、系统战备状态下阀门常处状态设备名称开启状态主、备泡沫泵入口手动阀开泡沫液回流手动阀开比例混合器泡沫液入口手动阀开冲洗阀关冲洗排水阀关主、备原水阀关主、备泡沫液阀关2、操作规程及步骤2.1、手动操作启动步骤1）、在电柜操作面板上，将红色消防选择开关处于手动状态；2）、按“开启主泵”按钮，启动主泡沫泵。
第一次启动该泡沫泵或更换泡沫液等涉及到泡沫泵进出口排空的情况时，必须将泵进出口气体排净；泡沫泵排气操作步骤：开启泡沫泵入口阀，缓慢打开泡沫泵入口排气阀，直到气体排尽、有泡沫原液出来，再打开压力调节阀处排气孔，按泵转动方向手动盘动泡沫泵，直到气体排尽，压力调节阀排气孔有泡沫原液出来3）、当主泡沫泵运行正常（泡沫泵出口压力在规定压力范围内），将“主原水阀开关”打到左边，开启主原水电动阀；4）、将“主泡沫液阀开关”打到左边，开启主泡沫液阀；5）、泡沫液与消防原水自动混合形成泡沫混合液，被输送到各消防保护区域，通过泡沫产生器产生泡沫进行灭火。
停止步骤1）、将“主泡沫液阀开关”打到右边，关闭主泡沫液阀；2）、按“停止主泵”按钮，停止主泡沫泵电机运行；3）、再将“主原水阀开关”打到右边，关闭主原水阀；待主泡沫液、主原水阀关闭后，将主泡沫液、主原水阀的选择开关打到中间后，各选择开关处于停止状态。
另外，备系统的启动和停止步骤同主系统。
2.2、自动运行启动步骤1）、在电柜操作面板上，将红色消防选择开关处于自动状态；2）、按“消防启动”按钮，启动系统运行，主泡沫液泵启动；系统延时3S后，“主原水阀”开启；系统延时10S后，再开启“主泡沫液阀”。
泡沫液与消防水自动混合形成泡沫混合液，被输送到各消防保护区域，通过泡沫产生器产生泡沫进行灭火。
停止步骤在自动状态下，若停止运行需要靠人工操作，按“消防停止”按钮，泡沫泵停止，泡沫液阀、原水阀关闭。
3、当发生以下情况，应将主系统切换到备用系统：a）、电机故障，如过载等；b）、压力开关起跳（泡沫泵出口压力不到0.5MPa）;c）、泡沫液阀故障；d）、原水阀故障。
仓储公司平衡式压力式泡沫比例混合装置作业指导书
仓储公司平衡式压力式泡沫比例混合装置作业指导书使用、维护保养与注意事项1．装置应在额定工作压力（即比例混合器进口压力）和流量内使用，不得超出压力和流量范围使用。
2．可以用注液泵填充（如有电源）或手工填充泡沫液，填充前，应先打开放液阀、胶囊、罐壳排气阀，将胶囊内残液及罐壳内的水放尽，然后关闭放液阀。
2.1手工填充a、打开加液阀；b、打开出水阀，往储罐和胶囊的夹层内充水，充水量为该装置的1/4，充水时应应缓慢开启阀门，充水结束后关闭出水阀c、从加液口缓慢地把泡沫液填入罐内，注意观察液位计查看液位，泡沫液达到3/4时，打开放水阀将储罐和胶囊的夹层内的水放尽。
当泡沫液从胶囊排气口溢出时，关闭胶囊排气阀、罐壳排气阀及加液阀和放水阀。
2.2加注泵填充a、把注液泵的出液管和泵注液接口连接，把注液泵吸液管末端插入泡沫筒底部；b、打开出水阀，往储罐和胶囊的夹层内充水，充水量为该装置的1/4，充水时应缓慢开启阀门，充水结束后关闭出水阀c．打开泵注液阀，开启注液泵，向罐内填充泡沫液，注意观察液位计查看液位，泡沫液液位达到3/4时，打开放水阀将储罐和胶囊的夹层内的水放尽。
当泡沫液从排气口溢出时，关闭注液泵，接着关闭其他所有阀门。
3.PHYM(L)系列装置使用泡沫类型：所有类型的低倍数泡沫。
4.维护保养4.1 维护保养人员应熟悉本装置铭牌所示的混合比相同，并保证泡沫液的使用温度；4.2 每月至少进行一次外观检查，各阀件及各连接处应无渗漏，各阀件应处于常态；~4.3 每年至少进行一次泡沫液位计检查和胶囊泄漏检查，液位应保持原有高度，否则填充泡沫液。
打开胶囊检漏阀检查胶囊是否有损坏。
5.注意事项5.1 所选用的泡沫液的混合相同，并保证应与本装置铭牌所示的混合比泡沫液的使用温度；5.2 一次加入同一厂家的同一型号的泡沫液，并不得混入沉淀物、油类和其他杂质；5.3 装置的安装场所避免日晒雨淋与防高温和防冻；5.4 对于AFFF泡沫液（含抗溶性）和蛋白、氟蛋白泡沫液（含抗溶性），可以使用淡水或海水水源。
PHZY隔膜式泡沫比例混合装置操作
PHZY隔膜式泡沫比例混合装置操作一、准备工作1、人员穿戴好劳保用品；2、准备工具：放空桶；二、操作步骤加药操作1、加液前确认泡沫罐安装正确无误。
2、关闭进水阀、出液阀，打开排水阀、隔膜排气阀、罐排气阀、排液阀，从排水阀处向罐内加水，加水量约为罐容积的1/3，然后关闭排水阀。
3、关闭排液阀、位标排空阀、位标显示阀，采用合适的软管连接加液泵出口至加液阀，打开加液阀，通过加液泵将泡沫液加入罐内的隔膜内。
注意加液泵的流量、压力不要太大，注意流量不要超过100L/s，扬程不超过30m。
当加进的泡沫液量约为罐容积的2/3时，会有水从罐排气阀处排出，同时会有泡沫液从隔膜排气阀流出，此时，关闭隔膜排气阀。
继续加液直到加满为止，此时，不再有水排出。
然后关闭加液阀。
4、打开排水阀，排掉罐内的余水。
打开位标显示阀，通过位标观察隔膜内泡沫液位高度。
关闭位标显示阀，打开位标排空阀，排掉位标内的泡沫液。
最后，关闭所有阀门。
释放操作1、火情发生时，开启消防泵，打开泡沫罐进口流程的电动蝶阀，打开进水阀，压力水进入罐内，罐内压力立即升高，当罐内压力与主管路压力相同时，打开出液阀，泡沫罐即开始工作。
2、工作结束后，关闭进水阀和出液阀，打开罐排气阀，释放罐内的压力。
打开排水阀，排掉罐内的水。
然后关闭罐排气阀和排水阀。
3、清洗混合器管路和系统管路。
三、技术要求及安全注意事项1、严禁在罐壁上进行电焊施工，否则将损坏罐内的隔膜。
2、若环境温度低于0℃，应采取保温措施，以防冻裂。
3、不可超出罐的使用压力~使用，压力过高会损坏。
4、设备在备用状态下所有阀门保持关闭。
5、使用后必须用清水冲洗管路。
6、长期使用后，若设备表面油漆损坏，应进行补漆。
7、设备在备用状态下应充满泡沫液且保证泡沫液有效。
压力式泡沫比例混合装置
压力式泡沫比例混合装置（消防泡沫罐）
整套设备由比例混合器、钢制贮罐、胶囊、进水系统、出液系统、安全阀、压力表、排气系统及管道组成。
工作原理：
比例混合器可使水和泡沫液自动按一定比例混合。
当消防水通过比例混合器时，一部分水通过“进水阀”管路进入贮罐水腔，挤压胶囊，因喷嘴前后微小的压差，使得胶囊内的泡沫液经吸液管被挤出与水混合成为泡沫混合液流，经空气泡沫产生器或其它喷射设备喷出泡沫进行灭火工作。
贮罐内有一橡胶制成的胶囊，使水与泡沫液分隔开，每次使用后，罐内水和泡沫液没能混合而保持原质泡沫液的性能不变，可以继续使用，避免了泡沫液的浪费。
使用方法：
1、从装（卸）液口将泡沫液装入胶囊；
2、给储罐加水排尽罐内空气，消防泡沫罐达到备用状态；
3、消防泡沫罐投用步骤：A 连接好泡沫消防枪，连通泡沫管线； B 打开
安全阀
高压消防水阀；C 同时打开消防水进罐阀和泡沫液出罐阀；D 自动形成泡沫至各泡沫消防栓，供泡沫消防枪用。
泡沫比例混合装置操作规程
泡沫比例混合装置操作规程泡沫比例混合装置是一种用于灭火和爆破作业的装置，通过混合清水和泡沫液，产生一种具有灭火、隔热和抑制爆破的特性的泡沫混合物。
为了确保安全和有效地操作泡沫比例混合装置，以下是一份标准的操作规程。
一、操作前准备1. 检查泡沫比例混合装置的工作状态和运行状况，确保设备完好并配备必要的防护装置。
2. 清洁混合装置的各个部位，清除残留物和污垢。
3. 检查并整理好所需要的工具和材料，确保操作的顺利进行。
4. 翻阅并熟悉混合装置的操作说明书和相关的安全注意事项。
二、泡沫液的配置1. 根据需要的灭火效果选择适当的泡沫液，确保其质量和浓度符合要求。
2. 将所需数量的泡沫液加入清水中，按照规定比例混合，搅拌均匀。
三、操作步骤1. 将混合装置连接到水源管道，并确保连接处紧固牢固。
2. 打开水源，调整水压到所需工作压力范围内。
3. 检查混合比例调节阀的工作状态，确保比例调整准确。
4. 将泡沫液放入装置的泡沫液储存罐中，并确保泡沫液储存罐密封良好。
5. 打开混合装置的进水阀门，待水流稳定后，再打开泡沫液的进入阀门。
6. 观察混合装置的出口泡沫，确保泡沫的质量和浓度符合要求。
7. 如需要调整泡沫的质量或浓度，可通过调整比例调节阀来实现。
8. 混合装置工作期间，始终保持设备的良好通风，并确保操作人员的安全。
9. 混合装置工作完成后，关闭泡沫液的进入阀门和水源阀门，断开水源管道。
10. 清理混合装置的各个部位，及时清洗和维护装置，以延长设备使用寿命。
四、安全注意事项1. 操控混合装置时，必须戴好个人防护装备，包括手套、眼镜和面罩等。
2. 操作人员应经过专业培训，熟悉混合装置的使用方法和操作规程。
3. 不得随意更改混合装置的工作参数，以免引发安全事故。
4. 在操作过程中，严禁将泡沫液直接接触皮肤，如不慎接触，应立即用清水冲洗。
5. 在混合装置运行期间，严禁将其他物品或杂质放入装置中。
6. 在操作过程中，如有异常情况发生，应立即停止操作，并向相关人员报告。
压力式比例混合装置操作规程
PHYM压力式泡沫比例混合装置使用说明书新乡市金升消防科技有限公司一、初次灌注泡沫液的方法：a.关闭排液阀、开启胶囊排气阀、水腔排气阀、水腔放水阀.b. 打开法兰盖、可用手摇泵向胶囊内加注泡沫液。
加注泡沫液应当缓慢进行，过快时，会引起泡沫溅起，无法进行加注工作。
亦可用电动加液泵从排液阀处向胶囊内加注泡沫液。
c.当泡沫液从胶囊排气阀中溢出时，可认为泡沫液已注满。
关闭阀胶囊排气阀.d.试水时，打开水腔排气阀，打开进水阀，通入压力水，当排气阀喷出水后即可关闭，使贮罐处于常备状态。
平时设备的全部阀门均应处于关闭状态。
二、供应泡沫混合液的方法：a.当起动消防水泵，并且管道有压力水后，先开起进水阀.b.调节系统出口阀的开度，使压力表显示达到泡沫比例混合装置的额定工作压力，并稳定在一定的数值。
c.当贮罐内进入压力水并且压力升到工作压力后，即可打开出液阀，泡沫混合液即自动调节混合比，并且开始向系统输出泡沫混合液。
d.停止供液时，应先关闭出液阀（以免压力水倒灌流入泡沫液橡胶袋内），然后关闭其他阀门，同时停泵，停止工作。
三、启用前进行设备调试的操作方法：a.关闭所有阀门，开启排气阀.b.系统主管道通水后，开启进水阀，向罐体内灌水，灌满为止，然后关闭阀3.c.打开法兰盖，从加液口向罐内加泡沫液（占罐体容量的15%左右），此时多余的水会从排气阀溢出，加液完毕关闭阀.d.重新启动消防泵向系统管道送水后，开启进水阀，观察压力表，显示压力应在允许的压力范围内（~0.6MPa时），此时便可以打开出液阀，进行泡沫系统的试验工作。
e.试验完毕，先关闭出液阀，再关闭进水阀，然后开启排气阀泄压，当压力表显示为0时，打开排液阀，放尽所有残液，并利用消防泵压力水把罐体及管道冲洗，吹干后，重新灌装新泡沫液。
四、灌装泡沫液及供应泡沫混合液的操作方法：a.检查贮罐应该干燥、清洁，关闭所有阀门，开启排气阀，打开加液口法兰盖，向罐内缓慢的加入泡沫液，正常情况下，泡沫液一定加满贮罐，然后将法兰盖紧固好，关闭全部阀门。
平衡式泡沫比例混合装置操作规程
平衡式泡沫比例混合装置操作规程一、启动前准备工作1、检查泡沫储罐与撬块之间的管路连接是否正常，有无渗漏地方；2、检查储罐内是否有泡沫液；3、检查平衡阀管路上球阀是否打开，回流阀是否打开；4、检查柴油机起动电瓶是否正常（驱动方式为柴油机时）。
二、启动1、打开常压管上的出泡沫液阀和泡沫液回流阀，反冲洗阀和回流处冲洗阀关闭；2、启动消防水泵；3、当管路压力显示0.5-1.2MPa后，开启电动进液阀，同时开启电动机，使泡沫液泵开始工作；4、当泡沫液压力0.6-1.2MPa时，双针压力表显示正常，证明装置运行正常，开始输送泡沫混合液；5、如果主泡沫液泵出现故障时，启动备用泡沫液泵。
三、使用完成后1、使用完成后，关闭电动进液阀，同时关闭泡沫液泵；2、关闭泡沫液回流阀、开启冲洗阀；3、开启消防水泵，冲洗管路；4、关闭消防水泵，打开放水阀，放空管路内余水。
四、维护与保养维护人员必须熟悉产品性能，并接受过培训，才能对系统进行维护和保养。
系统每次使用后必须对系统进行冲洗（包过过滤器），PHP自身配有冲洗管路1、维护保养和管理人员应熟悉平衡式泡沫比例混合装置的原理、性能和操作求。
2、本装置的维护保养和管理按GB50281-98《泡沫灭火系统施工及验收规范》的有关规定执行。
3、为使装置处于良好的备用状态，本装置需定期进行维护检查，并做好检查录。
4、本装置每年在系统中至少要运行一次，检查装置上各阀门、管道及附件应完好无损。
5、本装置贮罐上的呼吸器应按期进行校验。
6、每季度应对泡沫装置上的压力表、阀门、管道及附件进行外观检查，应完好无损。
7、各主要阀门应定期（每月不少于一次）做启闭检测，防止胶着、自锁。
8、每次使用完后，须用淡水将管道内冲洗干净，需要时表面要进行补漆防腐处理。
9、利用管道上的冲洗口，可对泡沫液管道进行清洗。
10、每次装置使用后，关闭储罐泡沫液截止阀，用清水通过冲洗口冲洗管路，防止锈蚀。
11、根据灌装的泡沫液供应商质保要求，应定期对罐内储存的泡沫液进行抽样检验。
压力式泡沫比例混合装置使用说明及操作规程
压力式泡沫比例混合装置使用说明及操作规程Last revision on 21 December 2020压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沬比例混合装置由泡沬罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沬液按一定的比例进行自动混合，输出泡沬混合液供泡沬产生及喷射设备产生空气泡沬进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沬比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沬混合比一般为3%或6%,亦可提供8%的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S,贮罐容积为1000-16000L不同规格=根据所需要的混合液流量和泡沬喷射时间、比例混合器和泡沬罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过岀液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过时即能自动泄压，以保持装置安全。
（一）普通型山于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
压力式泡沫比例混合装置安装使用说明书(存档)
压力式泡沫比例混合装置安装使用说明书(存档)一、设备介绍压力式泡沫比例混合装置是一种用于灭火救援的设备，它可以将泡沫液和水按照一定比例混合后喷射出来，用以扑灭火灾。
本装置包含以下组件：•压力式泡沫混合器：用于将泡沫液和水混合，确保混合比例正确。
•液位开关：用于检测泡沫液的液位，确保持续供液。
•泡沫液箱：储存泡沫液的容器。
•压力水箱：储存压力水源的容器。
•喷水枪：用于喷射混合后的泡沫液。
二、安装步骤1.安装泡沫混合器: 将泡沫混合器安装在固定的位置上，接好进出水管道，紧固螺栓。
2.安装液位开关: 液位开关要安装在泡沫液箱中，确保能够准确检测液位。
注意，液位开关的高度应该低于液位高度。
3.安装泡沫液箱和压力水箱：将泡沫液箱和压力水箱按照要求安装在固定位置上。
注意泡沫液箱和压力水箱的高度相对应。
4.连接进水管道：将进水管道连接至压力水箱，确保水源正常。
5.连接出水管道：将出水管道连接至泡沫混合器和喷水枪，确保正常可用。
三、使用步骤1.液位检查：在使用前，要确保泡沫液箱中的液位充足，否则液位开关将无法正常工作。
如果液位不足，需要及时补充泡沫液。
2.连接电源：连接电源，并保证电源接地正常。
3.开启压力水源：打开水阀，确保压力水箱中的水源充足。
4.调整泡沫比例：根据实际情况调整泡沫混合器中泡沫液和水的比例。
常见的比例为3%-6%。
5.调节水压：根据喷水枪的需要，调节压力水箱的水压。
通常喷水枪需要的压力为0.5～1.2MPa。
6.操作喷水枪：调整喷水枪的喷射方式，选择适当的喷雾形式进行扑灭火灾。
四、维护保养1.泡沫液箱要定期清洗，清除内部杂物。
2.液位开关要定期检查灵敏度，确保正常工作。
3.压力水箱要定期检修，保证管路不阻塞，水流畅通。
4.泡沫混合器要定期清洗，防止堵塞影响泡沫比例。
5.喷水枪要定期检查喷水效果，并清洗。
五、注意事项1.操作前必须了解设备的使用说明，以免操作不当造成安全事故。
2.操作人员要熟知设备的组件和工作原理，对设备的故障进行及时处理，保证设备正常工作。
压力式泡沫比例混合装置使用说明及操作规程
压力式泡沫比例混合装置使用说明及操作规程压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液经过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再经过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过1.2Mpa时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
泡沫比例混合装置安全操作规程
1、目的
为保证操作人员正确操作泡沫比例混合装置，特制订此规定。
2、范围
库区消防泵房2台泡沫比例混合装置。
3、责任
1、操作部经理对所有泡沫比例混合装置操作负责任；
2、维修部门负责泡沫比例混合装置修理和维护；
3、领班和操作工对具体工作负责任；
4、操作班长在安排相关操作任务时，要口头告知操作注意事项。
4、操作程序
4.1启动前：
⑴检查泡沫比例混合装置的液位是否正常（此项应作为日常巡检项目）。
⑵检查所有的排空阀是否都已关闭。
⑶检查系统所有阀门都处于关闭状态。
⑷启动消防稳压泵，使消防管线系统压力在1.0Mpa左右。
⑸检查库区及码头泡沫管线上的阀门、电动阀、导淋阀均处于关闭状态。
⑹检查库区及码头消防泡沫栓、泡沫炮均处于关闭状态。
4.2泡沫比例混合装置的启动与运行：
⑴启动时，现场打开泡沫罐出口手动蝶阀。
⑵先打开进口阀A、出口阀B及进水阀1。
⑶系统出口阀B的开度，使压力表显示到泡沫比例混合装置标定工作压力（0.6Mpa ~1.8Mpa），并稳定在一定数值。
⑷当贮罐内进入压力水并且压力升到工作压力后，即可打开出液阀2。
泡沫混合液即自动调节到3％的比例，并且开始向系统输出泡沫混合液。
⑸打开去往事发地点的电动阀（库区还是码头）
⑹当停止供液时，应先关闭出液阀2（以免压力水倒灌入泡沫液橡胶袋内，然后关闭其它阀门）。
同时亦应终止水泵工作。
⑺操作使用流程图：。
HSE-SOP-AQ038-2010贮罐压力式泡沫比例混合装置操作指引
编制李玖敏审核李彪审批张华军一、工作原理贮罐压力式泡沫比例混合装置由比例混合器、泡沫罐（橡胶隔膜）、压力表、排气阀、安全阀、不锈钢阀门及管道组成。
当压力水进入比例混合器时，部分水进入罐内挤压胶囊，促使泡沫液经吸液管道挤出与水自动混合成混合液流，经喷射设备进行灭火。
（工作原理如图1）图1：贮罐压力式泡沫比例混合装置工作原理图二、泡沫液灌装1、泡沫液的灌装应由专业人员进行，通常由泡沫液供应商负责进行灌装。
2、灌装前，监督人员应查验灌装泡沫的合格证及有效期，确保符合要求方可进行灌装。
3、灌装完毕后，应将排水阀、进液阀、进液排气阀关闭，同时检查比例混合器上的控制阀1、2处于关闭状态。
4、灌装完毕后，监督验收人员应检查灌装后的标识是否齐全，标识内容应包括灌装泡沫种类、灌装泡沫生产日期、泡沫灌装日期、有效期、供应商名称及联系方式、监督验收人员姓名等信息。
5、监督检验人员填写“喷淋装置维护保养记录表”，经相关方签字确认无误后存档，记录应保存至该装置报废为止。
编制李玖敏审核李彪审批张华军三、操作规范1、装置操作人员必须经过相应培训，熟悉装置的原理、操作方法及装置的管路布置情况，经考核后方可进行操作。
2、确保系统管线均已正常连接。
3、检查贮罐上方的电磁阀阀门是否处于开启状态（无电磁阀阀门的不适用此条）。
4、依次打开比例混合器上的控制阀1、2，使装置处于待用状态。
5、依次打开控制阀3、控制阀4。
6、由近至远依次打开泡沫输送管道的其他阀门，即可实施灭火操作。
四、维护保养1、如需取泡沫原液样检查是否变质时，只需将排液阀7打开即可，取完样后，再将其关闭。
2、管路应每年检查一次，查看有无被腐蚀，若发现问题，必须进行压力试验，对暗管至少五年检查一次。
3、泡沫液至少每年检查一次，检查贮存泡沫液的容器是否损坏，抽取泡沫液样品，检查是否有过量的沉淀物，并送交检测中心化验分析，若质量不合格，应予以更换。
4、每次维护保养应填写“喷淋装置维护保养记录”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泡沫比例混合装置操作规程
1 目的
为了保证泡沫比例混合装置的正常使用，特制订本规程。
2 范围
适用于xx公司技术生产中心泡沫比例混合装置的管理。
3 职责
安全主任负责设备操作，日常维护的维修工作。
保障设备的正常运行。
4 结构和工作原理
PHY系列贮罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水管及进水阀、出水液及出水阀、排放阀、排气阀等组成。
当消防水泵的压力水沿供水管道进入比例混合时，大部分压力水径喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区；同时，一个部分压力水径进水管进入泡沫罐，泡沫液在压力水的作用下，通过出液管及流量孔板被压入低压混合区，使水和泡沫液按一定的比例（3%或6%）进行自动混合，形成泡混合液，经扩散管后输送给空气泡沫产生和喷射设备，进行灭火。
5 填充泡沫液
5.1手工打开加液盖（或加液阀）填充；
5.2从加液口慢慢地把泡沫液罐入罐内，当泡沫液从排气口溢出时，关闭排气阀及加
液盖（或加液阀），用注液泵填充：
5.3把注液泵的出液管和泵注液口用螺纹连接，把注液泵吸液管末端放入泡沫桶的底
部；
5.4打开泵注液阀，开启注液泵，向罐内填充泡沫液，当泡沫液从排气口溢出时，关
闭注液泵，接着关闭泵注液阀排气阀；
6 使用操作步骤
6.1 在比例混合器与消防泵之间管道上平时充满稳压水时，混合器进口阀为常闭，混
合器出口阀为常开；
6.2 开启消防泵；
6.3 打开混合器进口阀；
6.4 打开排气阀，当排气口排水时，立即关闭排气闭阀；
6.5 观察进水管上压力表反指针，当其压力表上升到比例混合器进口端压力表的压力
时，立即开启出液阀，混合液即可输出；
6.6 停止使用时，将出液阀和进水阀分别关闭，然后打开排放阀。
当进水管上压力表
指针降到零位后，打开排气阀，将罐内的泡沫液和水放尽，并用清洁水对罐壁进行清洗后，关闭排气阀和排放阀。
7 维护、保养
7.1 负责维护、保养的管理人员应熟悉本装置的原理、性能、操作、维护、保养和管
理要求；
7.2 每月进行一次外观检查，各阀件及各连接处应无渗漏，各阀门应处于常态位置；
每次使用后，必须用淡水将泡；
7.3 沫罐和管道冲洗干净；
7.4 每二年更换一次泡沫液，泡沫液贮存、备用不少于一吨；
7.5管理人员和使用部门，要严格遵守以上操作规程。
如有违规者按公司制度处理。
8 灭火操作步骤
8.1 打开消防箱取出消防带；
8.2 将消防带散开；
8.3 将消防带一端接入消防栓头，另一端接入泡沫专用抢头；
8.4 打开泡沫消防栓开关同时紧握住泡沫专用抢头对准火点进行灭火；
8.5 在使用泡沫消防栓灭火时人和枪头距离着火源5-10米处。
