平衡式泡沫比例混合系统使用方法及流程

系统工作原理图
平衡式柴油机系统流程图
双电动机系统与柴油系统 一样，不做解释
平衡式水轮机流程图
电气控制柜
电气控制系统
1、 系统控制流程：控制柜在接收到启动信号后(信号为无源接点信号)，管网
有压力水后，自动开启主泡沫泵进液阀和主泡沫泵。当泡沫泵出口压力达到
压力设定值(0.6MPa)，则表示管网压力已建立，主系统开启成功。如果在主 系统启动 30s 以后主系统泡沫泵出口压力依然没有达到设定值，或在主系统
用泡沫发生设备，如泡沫枪、泡沫炮、泡沫产生器等，产生空气泡
沫扑救甲、乙、丙类液体火灾。
系统的基本组成
• PHP 泡沫比例混合系统为平衡压力式结构，系统主要由常压泡 沫液贮罐、泡沫泵（可由电动机、水轮机或柴油机驱动）、平衡阀、 比例混合器、安全泄压阀、过滤器等控制阀门及管路组成。通常将这 些部件组装在一个共用底座上，组成一个撬块，这个撬块就是一个相 对独立的、功能完整的泡沫比例混合系统。只要输入泡沫原液和消防 压力水，系统就能按设定的混合比自动进行混合并输出泡沫混合溶液。 如附图所示，系统原理图（当前阀门位置为待命状态）。
4．启动消防水泵，向撬块主管道供水。此时打开泡沫原液进口阀门 1， 系统就在工作状态下运行了。
注意：冲洗水进口阀 5、冲洗水出口阀 4 在待命与工作状态时必须保持 关闭，只能在冲洗系统管道时打开。
系统的维护
1．为保持系统完好，需对定期维护和试运，维护周期由用户根据自已要
求和消防规范制定。
2．维护保养人员必须熟悉产品的性能，且必须经过厂家的培训。 3．定期检查泡沫液泵，各阀件及各连接处应无泄漏，为保证系统正常运
平衡式一电一水系统
一电一水由一台电动机，一台水轮机驱动。平常用电动机驱动，断电状 态下由水轮机驱动系统起泵 。与柴油机相比水轮机不需要供油，只需与消 防水管网接通，用水力驱动，更节能 ，维护保养也相对简单。
系统的工作原理
• 当火情发生时，由消防控制中心开启或由电动阀门控制柜打开 泡沫原液进口阀门 1，同时向泡沫撬块供应消防压力水和泡沫原液。 当消防压力水到达撬块时，启动电动机泡沫泵（主泵故障则自动启 动备用泵系统），泡沫泵将泡沫罐中的泡沫原液由泡沫泵注入泡沫 比例混合器及平衡阀中。系统管道中泡沫原液经平衡阀和比例混合 器相互协调工作，按比例将泡沫原液注入到主管道的比例混合器中， 与主管道中的压力消防水混合成泡沫混合液，再通过管道供给消防
油库、机场（库）、海上平台等场所的大中型泡沫消防系统。
平衡式系统特点
1.采用不锈钢泡沫液贮罐，避免了胶囊损坏造成的损失和较高的压力容 器制造费用。 2.装置可适用于蛋白、氟蛋白、水成膜、合成等任何泡沫灭火剂。 3.泡沫液可在装置灭火使用过程中可不断添加，满足连续消防灭火的需 要，尤其适用于大中型泡沫消防工程。 4.压力平衡阀的动态调节配合比例混合器保证了精确的混合比。 5.泡沫泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大 的适应范围。 6.操作更为简单，更容易实现自动化控制。 7.采用水轮机驱动，水轮机进水阀无需电源，装置也能操作，属绝对本 安型。
行，各阀门应处于待命状态位置。
注：在调试及使用本装置时：①要将整个消防管路冲洗干净。②要将泡
沫混合液管路上的出口阀门全部打开（至少要保证泡沫混合液出液量大
于消防水进入水轮机的进水量），否则会产生泡沫液从水轮机泻水口倒 流的现象。
平衡式泡沫比例混合系统的 使用方法及流程
主讲人：李廷振
平衡式泡沫系统简介

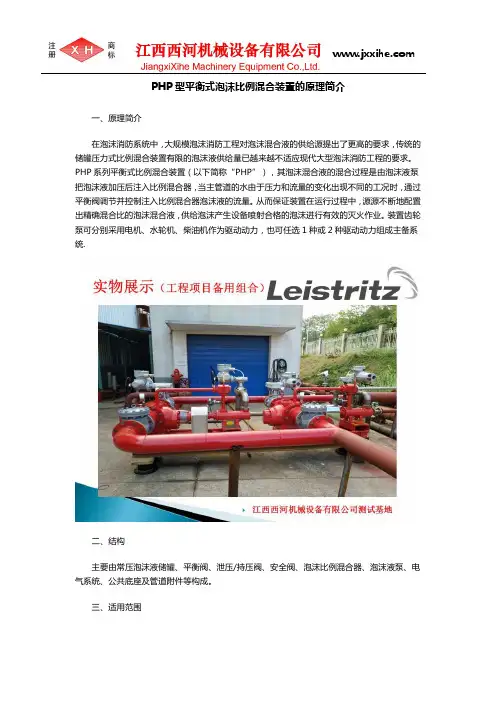

概述： 泡沫比例混合装置是一种使水与泡沫原液按规定比例混合成混合液，以供泡沫产生设备 发泡的装置。我国目前生产的泡沫比例混合装置有“环泵式、压力式、平衡式、管线式泡沫 比例混合器”等多种装置。 平衡式比例混合装置是石化企业、液化石油（天然）气储罐区、炼油厂、油库、飞机库、 码头、海上钻井平台等大中型泡沫消防工程选用的理想设备。平衡式比例混合装置：（驱动 方式为电动机、柴油机、水轮机，其中双电动机驱动、一电一柴型驱动、一电一水型驱动、 双水轮机驱动型为常见型号）在泡沫消防系统中，大规模泡沫消防工程对泡沫混合液的供给 源提出了更高的要求，传统的 PHYM 贮罐压力式泡沫比例混合装置有限的泡沫液供给量已越 来越不适应现代大型泡沫消防工程的要求。PHP 系列平衡式比例混合装置（以下简称 PHP） 是向泡沫消防系统提供泡沫混合液的新型泡沫灭火装置，主要是用于石油化工、港口码头、
平衡式双电动机系统
双电机系统，是由两台电动机驱动，电动机相对比较稳定，但是对电源有 要求，必须保证双电源供电，以防止因火灾造成供电隐患。
平衡式一电一柴系统
一电一柴系统由一台电动机，一台柴油驱动机组成，平常使用相对稳定 的电动机驱动，一旦出现断电事故，就由柴油机驱动启泵。柴油机虽然没有 供电问题，但维护保养相对比较麻烦。
系统பைடு நூலகம்动前的检查
1．泡沫罐加注泡沫液前检查：打开泡沫罐人孔盖，检查泡沫罐内是否有灰尘 、污垢、污渍。如有，请用清水冲洗泡沫罐并待其干燥。 2．泡沫液加注：加注泡沫液前请检查泡沫罐所有阀是否关闭，防止泡沫液泄 漏流失。荐采用加液泵从罐的排污口向泡沫罐内输送（泡沫液厂家现场罐装 时），如无加液泵则只能采用从罐顶加液口注入（最好不采用从人孔倾倒， 这样加注泡沫原液时会产生大量泡沫，容易溢出），当在加注泡沫液过程中 产生过多泡沫时，请暂停加注，等产生的泡沫消失后再继续加注，以防溢出 。 3．撬块各阀门开关状态的检查：根据系统工作原理图，检查相应阀门开关状 态。系统准备就绪时各个阀门应处的开关状态，可见附表。按照附表的待命 状态将各阀门打开或关闭。这时系统就处于待命状态，随时可以运行。
启动过程中主系统中任一设备发出故障信号(泡沫泵，泡沫泵进液电动阀 1)，
则表示主系统故障，系统自动停主系统泡沫泵及相应的主泡沫液泵进液阀门， 并启动备用泡沫泵系统，流程同主系统。
2、 泡沫液罐配有液位显示和低液位报警开关，当泡沫罐液位低于低液位时，
在控制柜向外发出低泡沫液位报警信号（仅适用于磁性液位计）。 3、控制柜接收中控系统发出的启动和停止信号，运行状态信号输出至中控室， 启、停及状态信号为无源接点。
