泡沫比例混合装置与储罐的工作原理

平衡压力式泡沫比例混合装置
平衡式压力泡沫比例混合装置精度较高，适用的泡沫混合液流量范围较大，泡沫液储罐为常压储罐，多采用与工程中。
工作原理：发生火情压力水在流经比例混合器时一部分压力水带动水轮机启动泡沫液泵，将储存在常压容器内的泡沫液送入装置管路，经压力平衡阀自动平衡，适量的泡沫液与水形成泡沫混合液，由管道送至泡沫产生器。
水倒灌入泡沫液橡胶袋内，
然后关闭其它阀门）。同时亦应终止水泵工作。
东营港公安消防大队
谢谢大家
忠诚可靠竭诚奉献
隔膜型（囊式）压力比例混合器
工作原理；当消防水泵的压力水沿供水管道进入比例混合器时，操作程序；
一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内） 1、起动消防水泵，并且
的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在管道有压力水后，先打开
混合器中与水按规定的比例形成混合液流出混合器，再通过混进口阀A、出口阀B及进水
东营市东营港公安消防大队
泡沫比例混合装置及泡沫液储罐的工作原理
单位：亚通石化职务：大队长主讲人：李廷振
泡沫比例混合装置是一种使水与泡沫原液按规定比例混合成混合液，以供泡沫产生设备发泡的装置。我国目前生产的泡沫比例混合装置有“环泵式、压力式、平衡式、管线式泡沫比例混合器” 等多种装置。
港区企业常用泡沫比例混合装置
目前港区各企业多采用的是压力式泡沫比例混合装置该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统，广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，
压力式泡沫比例混合器泡沫液储罐原理及操作程序
压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例

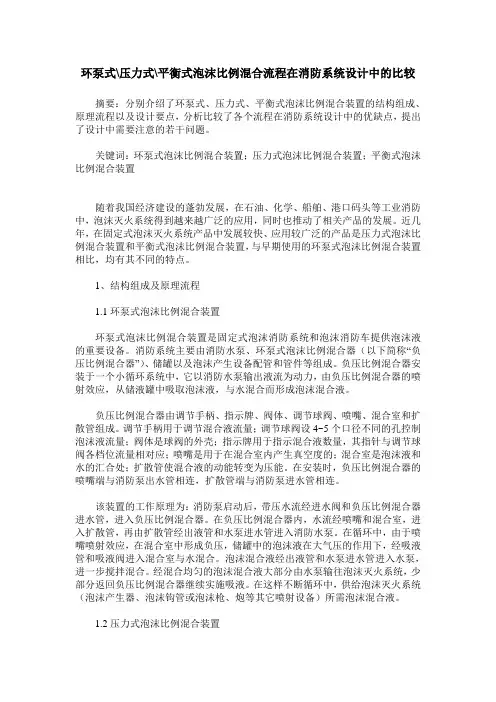

环泵式-压力式-平衡式泡沫比例混合流程在消防系统设计中的比较

环泵式\压力式\平衡式泡沫比例混合流程在消防系统设计中的比较摘要：分别介绍了环泵式、压力式、平衡式泡沫比例混合装置的结构组成、原理流程以及设计要点，分析比较了各个流程在消防系统设计中的优缺点，提出了设计中需要注意的若干问题。

关键词：环泵式泡沫比例混合装置；压力式泡沫比例混合装置；平衡式泡沫比例混合装置随着我国经济建设的蓬勃发展，在石油、化学、船舶、港口码头等工业消防中，泡沫灭火系统得到越来越广泛的应用，同时也推动了相关产品的发展。

近几年，在固定式泡沫灭火系统产品中发展较快、应用较广泛的产品是压力式泡沫比例混合装置和平衡式泡沫比例混合装置，与早期使用的环泵式泡沫比例混合装置相比，均有其不同的特点。

1、结构组成及原理流程1.1环泵式泡沫比例混合装置环泵式泡沫比例混合装置是固定式泡沫消防系统和泡沫消防车提供泡沫液的重要设备。

消防系统主要由消防水泵、环泵式泡沫比例混合器（以下简称“负压比例混合器”）、储罐以及泡沫产生设备配管和管件等组成。

负压比例混合器安装于一个小循环系统中，它以消防水泵输出液流为动力，由负压比例混合器的喷射效应，从储液罐中吸取泡沫液，与水混合而形成泡沫混合液。

负压比例混合器由调节手柄、指示牌、阀体、调节球阀、喷嘴、混合室和扩散管组成。

调节手柄用于调节混合液流量；调节球阀设4~5个口径不同的孔控制泡沫液流量；阀体是球阀的外壳；指示牌用于指示混合液数量，其指针与调节球阀各档位流量相对应；喷嘴是用于在混合室内产生真空度的；混合室是泡沫液和水的汇合处；扩散管使混合液的动能转变为压能。

在安装时，负压比例混合器的喷嘴端与消防泵出水管相连，扩散管端与消防泵进水管相连。

该装置的工作原理为：消防泵启动后，带压水流经进水阀和负压比例混合器进水管，进入负压比例混合器。

在负压比例混合器内，水流经喷嘴和混合室，进入扩散管，再由扩散管经出液管和水泵进水管进入消防水泵。

在循环中，由于喷嘴喷射效应，在混合室中形成负压，储罐中的泡沫液在大气压的作用下，经吸液管和吸液阀进入混合室与水混合。

一级消防工程师考试考点-泡沫比例混合器(装置)的安装

一级消防工程师考试考点:泡沫比例混合器(装置)的安装[ 3月28日]泡沫比例混合器(装置)的安装1.一般要求(1)安装要求①安装时，要使泡沫比例混合器(装置)的标注方向与液流方向一致。

各种泡沫比例混合器(装置)都有安装方向，在其上有标注，因此安装时不能装反，否则吸不进泡沫液或泵打不进去泡沫液，使系统不能灭火。

所以，安装时要特别注意标注方向与液流方向必须一致。

②泡沫比例混合器(装置)与管道连接处的安装要保证严密，不能有渗漏，否则，影响混合比。

(2)检测方法：观察检查。

其中第2)项主要是在调试时进行观察检查，因为只有管道充液调试时，才能观察到连接处是否有渗漏。

2.环泵式比例混合器的安装(1)安装要求①各部位连接顺序：环泵式比例混合器的进口要与水泵的出口管段连接，环泵式比例混合器的出口要与水泵的进口管段连接;环泵式比例混合器的进泡沫液口要与泡沫液储罐上的出液口管段连接。

环泵式泡沫比例混合器如图3-8-3-1所示，该类型比例混合器是利用文丘里管原理的第一代产品，根据其工作原理，消防泵进出口压力、泡沫液储罐液面与比例混合器的高差是影响其泡沫混合液混合比的两方面因素。

环泵式泡沫比例混合器的限制条件较多，设计难度较大，但其点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析结构简单、工程造价低、且配套的泡沫液储罐为常压储罐，便于操作、维护、检修、试验;②环泵式比例混合器安装标高的允许偏差为±10mm;③为了使环泵式比例混合器出现堵塞或腐蚀损坏时，备用的环泵式比例混合器能立即投入使用，备用的环泵式比例混合器需要并联安装在系统上，并要有明显的标志。

(2)检测方法：第①、③项用观察检查，第②项用拉线、尺量检查。

3.压力式比例混合装置的安装(1)安装要求①压力式比例混合装置的压力储罐和比例混合器出厂前已经安装固定在一起，因此，压力式比例混合装置要整体安装。

建构筑物消防员初级-泡沫灭火系统

建构筑物消防员初级-泡沫灭火系统姓名：__________指导：__________日期：__________2017-07-28 07:25一、泡沫灭火系统的组成与灭火机理泡沫灭火系统主要由消防水泵、消防水源、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产生装置及管道等组成。

它是通过泡沫比例混合器将泡沫灭火剂与水按比例混合成泡沫混合液，再经泡沫产生装置形成空气泡沫后施放到着火对象上实施灭火的系统。

泡沫灭火系统按泡沫产生倍数的不同，分为高、中、低倍数三种系统。

低倍数泡沫系统的主要灭火机理是通过泡沫层的覆盖、冷却和窒息等作用，实现扑灭火灾的目的。

高倍数泡沫系统的主要灭火机理是通过密集状态的大量高倍数泡沫封闭火灾区域，以淹没和覆盖的共同作用阻断新空气的流入达到窒息灭火。

中倍数泡沫系统的灭火机理取决于其发泡倍数和使用方法，当以较低的倍数用于扑救甲、乙、丙类液体流淌火灾时，其灭火机理与低倍数泡沫相同。

当以较高的倍数用于全淹没方式灭火时，其灭火机理与高倍数泡沫相同。

二、泡沫液的作用与类型泡沫液按发泡机制不同分为化学泡沫液和空气泡沫液。

化学泡沫液是利用化学反应的方法产生泡沫的。

空气泡沫液是利用泡沫产生装置吸入或吹进空气而生成泡沫的。

由于化学泡沫液的灭火性能、稳定性、使用安全性较差，还需反应设备，不宜操作，目前基本不使用。

因此现行泡沫灭火系统使用的均是空气泡沫液。

泡沫液按发泡倍数不同分为低倍数泡沫液、中倍数泡沫液和高倍数泡沫液。

发泡倍数20以下的称为低倍数泡沫液，发泡倍数介于20~200之间的称为中倍数泡沫液，发泡倍数高于200的称为高倍数泡沫液。

泡沫液本身不能灭火，是通过与水混合形成混合液，再吸入（或鼓入）空气产生空气泡沫来灭火。

泡沫灭火系统的作用就是将泡沫液与水按比例混合，利用管道（或水带）输送至泡沫产生装置，将产生的空气泡沫混合液按一定的形式喷出，以覆盖或淹没实现灭火。

泡沫灭火剂的分类：泡沫灭火剂分为化学泡沫灭火剂和空气泡沫灭火剂。

一级消防工程师-泡沫比例混合器(装置)的安装

特别推荐：泡沫比例混合器(装置)的安装1.一般要求(1)安装要求①安装时，要使泡沫比例混合器(装置)的标注方向与液流方向一致。

各种泡沫比例混合器(装置)都有安装方向，在其上有标注，因此安装时不能装反，否则吸不进泡沫液或泵打不进去泡沫液，使系统不能灭火。

所以，安装时要特别注意标注方向与液流方向必须一致。

②泡沫比例混合器(装置)与管道连接处的安装要保证严密，不能有渗漏，否则，影响混合比。

(2)检测方法：观察检查。

其中第2)项主要是在调试时进行观察检查，因为只有管道充液调试时，才能观察到连接处是否有渗漏。

2.环泵式比例混合器的安装(1)安装要求①各部位连接顺序：环泵式比例混合器的进口要与水泵的出口管段连接，环泵式比例混合器的出口要与水泵的进口管段连接;环泵式比例混合器的进泡沫液口要与泡沫液储罐上的出液口管段连接。

环泵式泡沫比例混合器如图3-8-3-1所示，该类型比例混合器是利用文丘里管原理的第一代产品，根据其工作原理，消防泵进出口压力、泡沫液储罐液面与比例混合器的高差是影响其泡沫混合液混合比的两方面因素。

环泵式泡沫比例混合器的限制条件较多，设计难度较大，但其结构简单、工程造价低、且配套的泡沫液储罐为常压储罐，便于操作、维护、检点击【消防工程师学习资料】或打开/category/xfs1?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①真题答案及解析修、试验;②环泵式比例混合器安装标高的允许偏差为±10mm;③为了使环泵式比例混合器出现堵塞或腐蚀损坏时，备用的环泵式比例混合器能立即投入使用，备用的环泵式比例混合器需要并联安装在系统上，并要有明显的标志。

(2)检测方法：第①、③项用观察检查，第②项用拉线、尺量检查。

3.压力式比例混合装置的安装(1)安装要求①压力式比例混合装置的压力储罐和比例混合器出厂前已经安装固定在一起，因此，压力式比例混合装置要整体安装。

从外观上看，压力式比例混合器有横式和立式两种，实物图见图3-8-3-2所示。

泡沫灭火系统简单介绍

管线负压式泡沫比例混合器
管线负压式泡沫比例混合器
2、压力式泡沫比例混合装置（图3-40）
压力式泡沫比例混合装置是泡沫灭火系统中的重要设备，其作用是提供一定混合比的泡沫混合液，供末端喷射设备：泡沫产生器、泡沫喷头、泡沫枪、泡沫炮等喷射设备喷射空气泡沫实施灭火使用。
3、平衡式泡沫比例混合装置（图3-41）
泡沫灭火系统简单介绍
一、泡沫灭火系统的组成与灭火机理
泡沫灭火系统主要由消防水泵、消防水源、泡沫灭火剂储存装置、泡沫比例混合装置、泡沫产生装置及管道等组成。它是通过泡沫比例混合器将泡沫灭火剂与水按比例混合成泡沫混合液，再经泡沫产生装置形成空气泡沫后施放到着火对象上实施灭火的系统。
泡沫灭火系统按泡沫产生倍数的不同，分为高、中、低倍数三种系统。低倍数泡沫系统的主要灭火机理是通过泡沫层的覆盖、冷却和窒息等作用，实现扑灭火灾的目的。高倍数泡沫系统的主要灭火机理是通过密集状态的大量高倍数泡沫封闭火灾区域，以淹没和覆盖的共同作用阻断新空气的流入达到窒息灭火。中倍数泡沫系统的灭火机理，取决于其发泡倍数和使用方法。当以较低的倍数用于扑救甲、乙、丙类液体流淌火灾时，其灭火机理与低倍数泡沫相同。当以较高的倍数用于全淹没方式灭火时，其灭火机理与高倍数泡沫相同。
平衡式泡沫比例混合装置是向泡沫消防系统提供泡沫混合液的新型泡沫灭火装置，其泡沫液可在系统工作过程中进行补充，能连续向系统供给泡沫混合液，极大地提高系统的灭火能力，更好地满足现代大型泡沫消防工程的需求。
（二）泡沫产生设备
1、泡沫产生器（图3-42）
泡沫产生器是用于泡沫灭火系统，以液上喷射方式产生和喷射泡沫的灭火设备。产生器固定安装在油罐上，将泡沫喷洒到燃烧液体表面，形成泡沫层，隔绝空气，吸收热量，从而扑灭火灾。

平衡式泡沫比例混合装置工作原理

平衡式泡沫比例混合装置工作原理嗨，朋友！今天咱们来唠唠平衡式泡沫比例混合装置的工作原理，这可是个很有趣的小玩意儿呢！你看啊，这个平衡式泡沫比例混合装置就像是一个超级有秩序的小团队，每个成员都有自己的任务，大家齐心协力来制造出合适比例的泡沫混合液。

先来说说它的主要构成部分吧。

这里面有泡沫液储罐，这就像是一个储存宝藏的小仓库，泡沫液就安安静静地待在里面呢。

还有比例混合器，这个可是关键角色哦，就像一个超级精确的调配大师。

再有就是平衡阀啦，它就像一个小管家，负责让整个系统保持平衡稳定。

那这个装置是怎么开始工作的呢？当消防系统开始启动，比如说有火灾警报响起，水就开始流动啦。

水就像一群着急去救火的小勇士，它们朝着平衡式泡沫比例混合装置冲过来。

这时候，水的压力就会作用在平衡阀上。

这个平衡阀可机灵啦，它能感受到水的压力变化。

水一旦进入装置，就会通过一些巧妙的管道和结构，开始影响整个系统的平衡状态。

因为水有压力呀，这个压力就会传递到比例混合器那里。

比例混合器就开始发挥它的调配魔法啦。

它会根据水的压力和流量情况，精确地计算出需要从泡沫液储罐里吸出多少泡沫液。

泡沫液储罐里的泡沫液呢，就像是一群等待召唤的小助手。

当比例混合器发出“召唤”，也就是通过压力差等方式，泡沫液就会乖乖地被吸出来。

这个过程就像是从仓库里拿出合适数量的物资一样。

然后呢，被吸出的泡沫液和水就在管道里相遇啦。

它们就开始欢快地混合起来，就像小伙伴们手拉手一样。

这个混合的比例可是非常重要的哦，如果比例不对，那泡沫的灭火效果就会大打折扣。

而这个平衡式泡沫比例混合装置就像一个超级严格的厨师，精确地控制着泡沫液和水的比例，让混合出来的泡沫混合液达到最佳的灭火效果。

你可以想象一下，这个混合好的泡沫混合液就像是一群超级战士，它们带着满满的灭火能量，朝着火灾现场奔去。

泡沫混合液可以覆盖在燃烧物的表面，一方面隔绝空气，让火没有氧气可以“呼吸”，另一方面还能起到降温的作用呢。

平衡式泡沫比例混合装置及检测中常见问题[1]

合低粘度介质，而且要达到系统要求压力，工作转速很
高，会对泡沫液产生很大的搅动，响泡沫液性能。影
泡沫液泵有多种驱动方式，水轮机、机、油如电柴
机等，可根据不同场合要求采用不同的方式。系统运行
舶、口码头、港飞机库房、军事等工业消防中，泡沫灭火
系统得到越来越广泛的应用，时也推动了相关产品同
１泡沫液储罐；一自动阀；一冲洗接扣阀；一闸阀；一２３４５一水管路闸阀；一比例混合器；一单向阀；一平衡阀；６７８
（）衡阀。衡阀由隔膜腔阀杆和节流阀组成。２平平
可以在恢复泡沫液供应后正常工作。因此，应选用符合
规范的泡沫液泵。另外，沫液泵的选择还要适合泡沫泡
浓缩液的特性，证系统运行更安全可靠。保
（）沫液泵的数量。笔者在检测中发现，２泡很多生
置，主要应用于石油化工企业、口码头、港大型油库、机场（库）海上平台等场所。机、１平衡式泡沫比例混合装置的构成及工作流程
平衡式泡沫比例混合装置通常由泡沫液储罐、泡沫液泵、比例混合器、衡阀、门、平阀过滤器、制柜以控及管道等组成。工作流程如图１示。所

泡沫比例混合装置的类型介绍

国家消防规范泡沫混合装置的范畴：压力式比例混合装置；平衡式比例混合装置；管线式比例混合器；环泵式比例混合器。

一：定义泡沫比例混合装置，是用泡沫灭火剂和水按一定比例混合形成泡沫混合液的装置。

二：泡沫混合装置（一）平衡式比例混合装置平衡式比例混合装置型号的标示含义：流量有一定宽度，一般以流量上限分为五个档次（①大于200L/s；②小于接近200L/s；③小于接近150L/s；④小于接近100L/s；⑤小于接近64L/s）混合比常用有两种：①3%；②6%驱动方式常用有五种（①SS 双水轮机驱动；②SS 机械泵入式；③DD 双电动机驱动；④DS一电动机一水轮机驱动；⑤DC 一电动机一柴油机驱动）。

1、SS双水轮机平衡式比例混合装置2、SD一水一电平衡式比例混合装置3、DD双电平衡式比例混合装置4、一电一柴平衡式比例混合装置5、机械泵入式比例混合装置（二）压力式比例混合装置压力式比例混合装置型号的标示含义：流量有一定宽度，一般以流量上限分为四个档次（①小于160L/s；②小于接近100L/s；③小于接近64L/s；④小于接近32L/s。

）贮罐容积一般根据客户要求定制，贮罐容积一般不超过10立方，容积在型号标示里需要x10。

混合比常用有两种：①3%；②6%例：PHYM32/20（6%）是指有隔膜的压力式比例混合装置，流量上限为32L/s，贮罐容积2.0立方;，混合比6%。

三：安装及维护安装：安装时，要使泡沫比例混合器(装置)的标注方向与液流方向一致。

各种泡沫比例混合器(装置)都有安装方向，在其上有标注，因此安装时不能装反，否则吸不进泡沫液或泵打不进去泡沫液，使系统不能灭火。

所以，安装时要特别注意标注方向与液流方向必须一致。

维护：采用常压式不锈钢泡沫液储罐，维护简捷，可靠性高，使用寿命长。

江西西河机械设备有限公司目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。

一级消防工程师考试考点泡沫比例混合器(装置)的安装

一级消防工程师考试考点:泡沫比例混合器(装置)的安装[ 3月28日 ]泡沫比例混合器(装置)的安装(1)安装要求①安装时，要使泡沫比例混合器(装置)的标注方向与液流方向一致。

各类泡沫比例混合器(装置)都有安装方向，在其上有标注，因此安装时不能装反，不然吸不进泡沫液或泵打不进去泡沫液，使系统不能灭火。

因此，安装时要专门注意标注方向与液流方向必需一致。

②泡沫比例混合器(装置)与管道连接处的安装要保证周密，不能有渗漏，不然，阻碍混合比。

(2)检测方式：观看检查。

其中第2)项主若是在调试时进行观看检查，因为只有管道充液调试时，才能观看到连接处是不是有渗漏。

(1)安装要求①各部位连接顺序：环泵式比例混合器的入口要与水泵的出口管段连接，环泵式比例混合器的出口要与水泵的入口管段连接;环泵式比例混合器的进泡沫液口要与泡沫液储罐上的出液口管段连接。

环泵式泡沫比例混合器如图3-8-3-1所示，该类型比例混合器是利用文丘里管原理的第一代产品，依照其工作原理，消防泵进出口压力、泡沫液储罐液面与比例混合器的高差是阻碍其泡沫混合液混合比的两方面因素。

环泵式泡沫比例混合器的限制条件较多，设计难度较大，但其结构简单、工程造价低、且配套的泡沫液储罐为常压储罐，便于操作、保护、检修、实验;②环泵式比例混合器安装标高的许诺误差为±10mm;③为了使环泵式比例混合器显现堵塞或侵蚀损坏时，备用的环泵式比例混合器能当即投入利用，备用的环泵式比例混合器需要并联安装在系统上，并要有明显的标志。

(2)检测方式：第①、③项用观看检查，第②项用拉线、尺量检查。

(1)安装要求①压力式比例混合装置的压力储罐和比例混合器出厂前已经安装固定在一路，因此，压力式比例混合装置要整体安装。

从外观上看，压力式比例混合器有横式和立式两种，实物图见图3-8-3-2所示。

从结构上来分，压力式比例混合装置又可分为无囊式压力比例混合装置和囊式压力比例混合装置两种。

【CN210096736U】平衡式泡沫比例混合装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920380479.4(22)申请日 2019.03.25(73)专利权人东台市东方船舶装配有限公司地址 224234 江苏省盐城市东台市新街镇人民中路70号(72)发明人陈海兵　蔡晓幸　冯海平　李效选　王斌　蔡祝平　(74)专利代理机构北京科亿知识产权代理事务所(普通合伙) 11350代理人汤东凤(51)Int.Cl.A62C 5/02(2006.01)(54)实用新型名称平衡式泡沫比例混合装置(57)摘要本实用新型公开了一种平衡式泡沫比例混合装置，泡沫柜包括有主用泡沫柜和备用泡沫柜，泡沫原液泵包括主用泵和备用泵；主用泡沫柜经主柜球阀通向泡沫原液输出管，泡沫原液压力管通向比例混合阀，比例混合阀的混液器通过连接管与阀座相连接，在阀座上固定安装有下阀盖，相互固定连接的下阀盖和上阀盖之间形成平衡腔，上阀盖的阀芯孔中滑动支承有阀芯，阀芯通过上密封件和下密封件滑动支承于上阀盖的阀芯孔中，在上密封件和下密封件之间设置有润滑腔；混液器上固定安装有混液旋流筒，该混液旋流筒的旋流筒本体上设置有旋流筒导流翼片。

该平衡式泡沫比例混合装置运行安全、使用可靠性，消防用水和泡沫原液混合充分均匀。

权利要求书1页说明书4页附图9页CN 210096736 U 2020.02.21C N 210096736U权　利　要　求　书1/1页CN 210096736 U1.一种平衡式泡沫比例混合装置，包括泡沫柜和泡沫原液泵，其特征在于：所述泡沫柜包括有主用泡沫柜（1）和备用泡沫柜（14），泡沫原液泵包括主用泵（4）和备用泵（10）；所述主用泡沫柜（1）经主柜球阀（2）通向泡沫原液输出管（11），备用泡沫柜（14）经备柜球阀（12）也通向泡沫原液输出管（11），该泡沫原液输出管（11）分别经主用泵（4）和备用泵（10）通向泡沫原液压力管（3），该泡沫原液压力管（3）通向比例混合阀（7），该比例混合阀（7）的一端与消防水管（8）相固连，比例混合阀（7）的另一端与泡沫混液管（6）相固连；所述比例混合阀（7）包括混液器（23），该混液器（23）通过连接管（22）与阀座（17）相连接，在阀座（17）上固定安装有下阀盖（18），相互固定连接的下阀盖（18）和上阀盖（19）之间形成平衡腔，在该平衡腔中设置有被下阀盖（18）和上阀盖（19）夹持固定的平衡膜片（21），在所述上阀盖（19）的阀芯孔中滑动支承有阀芯（20），阀芯（20）的一端与平衡膜片（21）固定连接；该阀芯（20）通过上密封件（28）和下密封件（31）滑动支承于上阀盖（19）的阀芯孔中，在上密封件（28）和下密封件（31）之间设置有润滑腔（30）；在所述混液器（23）上固定安装有混液旋流筒（24），该混液旋流筒（24）的旋流筒本体（33）上设置有旋流筒导流翼片（34）。

平衡式压力比例混合装置使用安装说明

压力平衡式泡沫比例混合装置使用说明书广州市鹰穗消防设备有限公司2013年目录一、概述二、优点三、工作原理与基本组成四、主要结构部件五、平衡比例混合系统装置的安装六、系统启动前检查与准备七、系统启动与运行八、系统运行后冲洗九、系统维护十、控制柜面板图与控制原理图一、概述在泡沫系统中，大规模泡沫消防工程对泡沫混合液的供给源提出了更高的要求，传统的PHYM系列储罐压力式泡沫比例混合装置由于受限于泡沫液供给量已越来越不适合现代大型泡沫消防工程的要求。

而PHP系列泵入平衡压力式泡沫比例混合装置（以下简称PHP）是可以向泡沫消防系统连续提供泡沫混合液的新型泡沫灭火装置。

主要适用于石油化工、港口码头、油库、机场（库）、海上平台等场所的大中型泡沫消防系统。

我公司开发制造的PHP平衡压力式泡沫比例混合装置符合《低倍数泡沫灭火系统设计规范》和美国消防协会NFPA11标准，并通过国家消防装备质量监督检测中心检测。

二、优点1.采用常压、无囊、不锈钢泡沫液储罐作为泡沫液储存容器，避免了胶囊可能损坏造成的损失和较高的压力容器制造费用。

2.装置可适用于蛋白、氟蛋白、水成膜等任何种类的泡沫灭火剂。

3.泡沫液可在装置灭火使用过程中不断添加，满足连续消防灭火的需要，尤其适用于大中型泡沫消防工程。

4.压力平衡阀的动态调节配合比例混合器保证了较为精确的混合比。

5.泡沫泵注入泡沫液的供给方式使得泡沫混合液工作压力和流量有较大的适应范围。

6.操作更为简单，更容易实现自动化控制。

三、工作原理与基本构成1.工作原理压力平衡式泡沫比例混合装置在火灾发生时，通过自动或者手动启动消防水泵、供水阀以及泡沫液泵与泡沫罐之间的控制阀，压力水流经比例混合装置上的比例混合器，同时泡沫液泵的驱动装置带动泡沫液泵抽取泡沫液罐内的泡沫液，泡沫液经过齿轮泵后成为高压液体，进过平衡阀的自动调节，其压力在比例混合器入口处与供水压力保持一致，以保证混合比维持在恒定的范围内。
