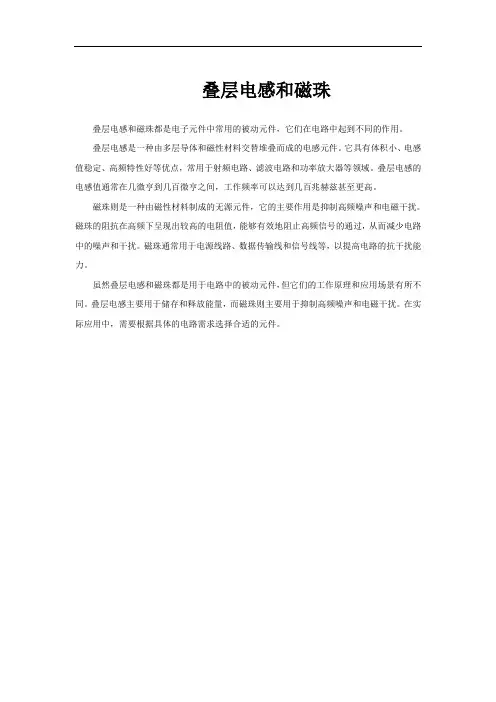

叠层电感和磁珠
叠层电感和磁珠
叠层电感和磁珠都是电子元件中常用的被动元件，它们在电路中起到不同的作用。
叠层电感是一种由多层导体和磁性材料交替堆叠而成的电感元件。
它具有体积小、电感值稳定、高频特性好等优点，常用于射频电路、滤波电路和功率放大器等领域。
叠层电感的电感值通常在几微亨到几百微亨之间，工作频率可以达到几百兆赫兹甚至更高。
磁珠则是一种由磁性材料制成的无源元件，它的主要作用是抑制高频噪声和电磁干扰。
磁珠的阻抗在高频下呈现出较高的电阻值，能够有效地阻止高频信号的通过，从而减少电路中的噪声和干扰。
磁珠通常用于电源线路、数据传输线和信号线等，以提高电路的抗干扰能力。
虽然叠层电感和磁珠都是用于电路中的被动元件，但它们的工作原理和应用场景有所不同。
叠层电感主要用于储存和释放能量，而磁珠则主要用于抑制高频噪声和电磁干扰。
在实际应用中，需要根据具体的电路需求选择合适的元件。
上集_磁珠(Bead)_电感(L)_电阻(R)_电容(C)于噪声抑制上之剖析与探讨

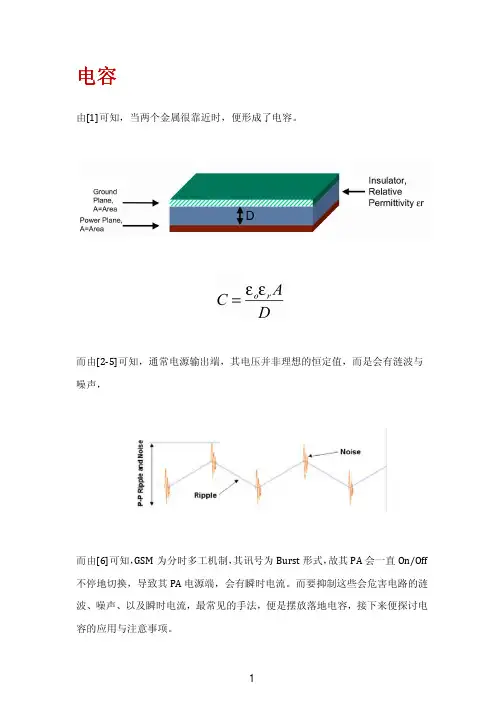

电容由[1]可知，当两个金属很靠近时，便形成了电容。
而由[2-5]可知，通常电源输出端，其电压并非理想的恒定值，而是会有涟波与噪声，而由[6]可知，GSM为分时多工机制，其讯号为Burst形式，故其PA会一直On/Off 不停地切换，导致其PA电源端，会有瞬时电流。
而要抑制这些会危害电路的涟波、噪声、以及瞬时电流，最常见的手法，便是摆放落地电容，接下来便探讨电容的应用与注意事项。
由[8]可知，任何讯号都会有回流电流，整体路径形成一个完整的封闭回路。
回路面积越小，产生的EMI 干扰就越小。
而回路面积取决于讯号路径长度，以及回流电流路径长度。
因此不只讯号长度越短越好，其回流电流路径长度也是越短越好，如此才能使回路面积缩到最小。
因此，落地电容的作用，便是提供噪声一个低阻抗的路径，使整体回路面积变小，来降低EMI干扰，且避免噪声透过耦合方式，干扰其他讯号。
由[3]可知，摆放稳压电容，确实可减少电源的涟波。
而由下图可知，虽然C3114，已有稳压效果，但不够靠近收发器，以至于稳压效果不如预期，而因为LO电源，会影响调变的精确度，如此便导致调制频谱正负1.6MHz处超标，而将C3115更换成4.7uF的稳压电容后，可看到调制频谱改善许多[6]。
由[9]可知，电容在高频时，会有寄生电感(Equivalent Series Inductance, ESL)，与寄生电阻(EquivalentSeries Resistance, ESR)，其等效模型如下:因此其频率响应如下:由上图可知，电容会有自我谐振频率，简称SRF(Self Resonant Frequency)，与电容值，以及ESL有关，过了SRF后，则该电容会变电感，这使得抑制噪声，以及稳压的能力会下降，因此ESL越小越好，即SRF越高，如此便可确保电容性的频率范围越广。
前述提到，SRF也与电容值有关，因此电容值大小，需依应用频率范围来决定[11]。
由上图可知，电源输出端的稳压，隶属于低频范围，因此会采用大电容，多半为uF等级，而若是要抑制会干扰RF频段的噪声，例如解手机的Desense，则是会采用小电容，多半为pF等级。
电感与磁珠

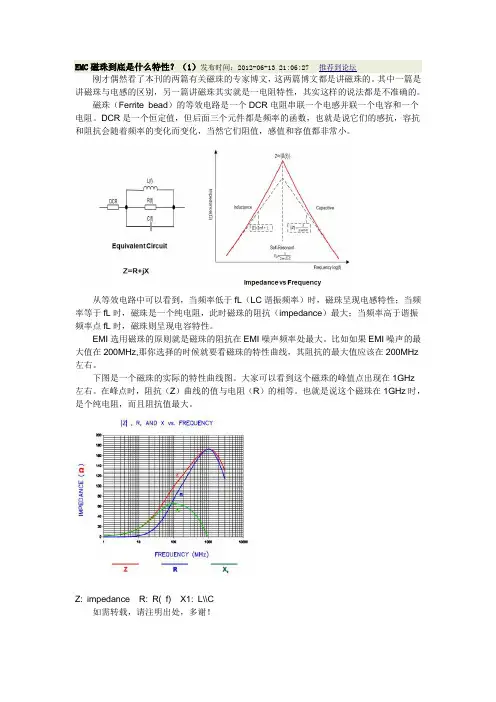

EMC磁珠到底是什么特性？（1）发布时间：2012-06-13 21:06:27推荐到论坛刚才偶然看了本刊的两篇有关磁珠的专家博文，这两篇博文都是讲磁珠的。
其中一篇是讲磁珠与电感的区别，另一篇讲磁珠其实就是一电阻特性，其实这样的说法都是不准确的。
磁珠（Ferrite bead）的等效电路是一个DCR电阻串联一个电感并联一个电容和一个电阻。
DCR是一个恒定值，但后面三个元件都是频率的函数，也就是说它们的感抗，容抗和阻抗会随着频率的变化而变化，当然它们阻值，感值和容值都非常小。
从等效电路中可以看到，当频率低于fL（LC谐振频率）时，磁珠呈现电感特性；当频率等于fL时，磁珠是一个纯电阻，此时磁珠的阻抗（impedance）最大；当频率高于谐振频率点fL时，磁珠则呈现电容特性。
EMI选用磁珠的原则就是磁珠的阻抗在EMI噪声频率处最大。
比如如果EMI噪声的最大值在200MHz,那你选择的时候就要看磁珠的特性曲线，其阻抗的最大值应该在200MHz 左右。
下图是一个磁珠的实际的特性曲线图。
大家可以看到这个磁珠的峰值点出现在1GHz左右。
在峰点时，阻抗（Z）曲线的值与电阻（R）的相等。
也就是说这个磁珠在1GHz时，是个纯电阻，而且阻抗值最大。
Z: impedance R: R( f) X1: L\\C如需转载，请注明出处，多谢！推荐博文到论坛，即刻奖励2积分!前面简单介绍了EMI磁珠的基本特性曲线。
从磁珠的阻抗曲线来看，其实它的特性就是可以用来做高频信号滤波器。
需要注意的是，通常大家看到的厂家提供的磁珠阻抗曲线，都是在无偏置电流情况下测试得到的曲线。
但大部分磁珠通常被放在电源线上用来滤除电源的EMI噪声。
而在有偏置电流的情况下，磁珠的特性会发生一些变化。
下面是某个0805尺寸额定电流500mA的磁珠在不同的偏置电流下的阻抗曲线。
大家可以看到，随着电流的增加，磁珠的峰值阻抗会变小，同时阻抗峰值点的频率也会变高。
在进一步阐述磁珠的特性之前，让我们先来看一下磁珠的主要特性指标的定义：Z (阻抗，impedance ohm) :磁珠等下电路中所有元件的阻抗之和,它是频率的函数。
磁珠与电感
磁珠与电感
对磁珠和电感的应用也有一些了，现在就对它们作一下简要的总结吧。
在我们的电路设计中，磁珠主要是对高频传导干扰信号进行抑制；而电感则主要是对低频干扰信号进行抑制。
当要对频带很宽的干扰信号进行EMI抑制时，就必须同时采用多个不同性质的电感或磁珠才会有效。

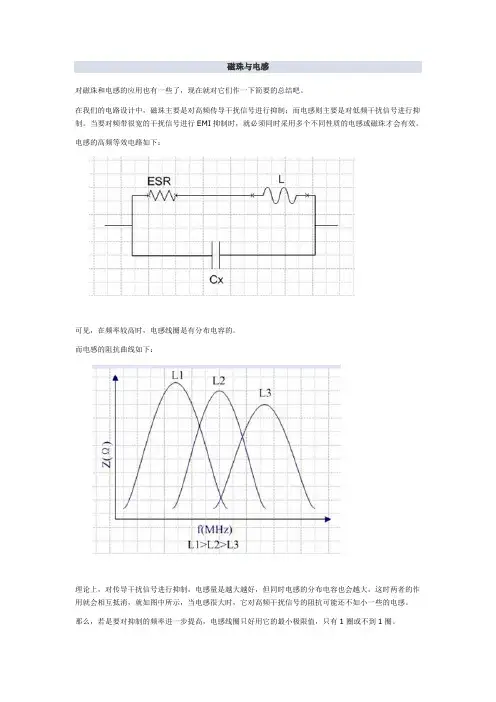

电感的高频等效电路如下：
可见，在频率较高时，电感线圈是有分布电容的。
而电感的阻抗曲线如下：
理论上，对传导干扰信号进行抑制，电感量是越大越好，但同时电感的分布电容也会越大，这时两者的作用就会相互抵消，就如图中所示，当电感很大时，它对高频干扰信号的阻抗可能还不如小一些的电感。
那么，若是要对抑制的频率进一步提高，电感线圈只好用它的最小极限值，只有1圈或不到1圈。
磁珠，即穿心电感，它就是匝数小于1圈的电感线圈，它的电感量都比较小，只有几uH—几十uH。
当然，磁珠也不是对频率很高的信号都能有抑制的，它也有它的截止频率（这与磁珠的材料有关，通常用的比较多的都是铁氧体磁珠），一般是几十MHz到几百MHz，因此，我们通常所说的磁珠的有效导磁率，也是指的它在某个工作频率范围下的相对磁导率。
对于磁珠的作用，它不仅能有效抑制一些高频的传导干扰，另外还有一个重要的作用就是进行电磁屏蔽，其屏蔽效果甚至比屏蔽线还要好，而且可免去屏蔽线要求接地的麻烦，对共模干扰信号有很强的抑制作用。
进行电磁屏蔽的方法也很简单，让一双导线从磁珠中间穿过即可。
总之，我们在使用磁珠和电感的时候，要充分认识到它们的基本特性和不同点，根据不同的场合选择不同的器件，这样才能把它们用得恰到好处。
电感和磁珠的区别
电感和磁珠的区别1、电感和磁珠都可以用于滤波，但是机理不一样。
电感滤波是将电能转化为磁能，磁能将通过两种方式影响电路：一种方式是重新转换回电能，表现为噪声；一种方式是向外部辐射，表现为EMI（电磁干扰）。
而磁珠是将电能转换为热能，不会对电路构成二次干扰。
2、电感在低频段滤波性能较好，但在50MHz以上的频段滤波性能较差；磁珠利用其电阻成分能充分地利用高频噪声，并将之转换为热能已达到彻底消除高频噪声的目的。
3、从EMC（电磁兼容）的层面说，由于磁珠能将高频噪声转换为热能，因此具有非常好的抗辐射功能，是常用的抗EMI器件，常用于用户接口信号线滤波、单板上高速时钟器件的电源滤波等。
4、电感和电容构成低通滤波器时，由于电感和电容都是储能器件，因此两者的配合可能产生自激；磁珠是耗能器件，与电容协同工作时，不会产生自激。
5、一般，电源用电感的额定电流相对较大，因此，电感常用于需要通过大电流的电源电路上，如用于电源模块滤波；而磁珠一般仅用于芯片级电源滤波（不过，目前市场上已经出现了大额定电流的磁珠）。
6、磁珠和电感都具有直流电阻，磁珠的直流电阻相对于同样滤波性能的电感更小一些，因此用于电源滤波时，磁珠上的压降更小。
另外要注意一些电感和磁珠的共同点：1）额定电流。
当电感的额定电流超过其额定电流时，电感值将迅速减小，但电感器件未必损坏；而磁珠的工作电流超过其额定电流时，将会对磁珠造成损伤。
2）直流电阻。
用于电源线路时，线路上存在一定的电流，如果电感或磁珠本身的直流电阻较大，则会产生一定压降。
因此选型中，都要求选择直流电阻小的器件。
3）频率特性曲线。
电感和磁珠的厂家资料都附有器件频率特性曲线图。
在选型中，需仔细参考这些曲线，以选择合适的器件。
应用时，注意其谐振频率。
