标准程序流程图的符号及使用约定一、引言程序流程图(Progra n flowch art)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准(GB1525-89)<<信息处理--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定>>为我们推荐了一套标准化符号和使用约定,根据这一标准画出的程序流程图我们称为标准流程图.1.程序流程图表示了程序的操作顺序.它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.(2)指明控制流的流线符号.(3)便于读写程序流程图的特殊符号.表示连接符,用以表明转向流程图的它处。
一对平行线表示同步进行两个或两个以上并行方式的操作.并行方式的示例如图5,图中在处理A完成后才能进行处理C,D和E;同样,处理F要等处理B,C,D完成以后进行.但处理C可以处理D开始和(或)结束前开始和(或)结束.图4用来表示属于该过程的书面信息,生成的任何三,使用约定(1)关于流程图符号的使用约定,简要地说明以下几点:1.图的布局:流程图中所用的符号应该均心地分布,连线保持合理的长度,并尽量少使用长线.2.符号的形状:流程图中多数符号内的空白供标注说明性文字.使用各种符号应注意符号的外形和各符号大小的统一,避免使符号变形或各符号大小比例不一.3.符号内的说明文字:应使符号内的说明文字尽可能简明.通常按从左向右和从上向下方式书写,并与流向无关.如果说明文字较多,符号内写不完,可使用注解符.若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引用符号.4.符号标识符:为符号规定标识符是为了便于其它文件引用该符号.便如,程序清单中引用到流程图中的特定符号.符号标识符一般写在符号的左上角,参看图6(a).图6 符号标识符和符号描述符5.符号描述符:为便于进一步理解符号的功能,可标注符号描述符.通常描述符写在符号的右上角,如图6(b)所示.6.详细表示:在处理符号或数据符号中画一横线,表明该符号在同一文件集中的其它地言有更为详细的表示.横线在符号内靠近项端,详细表示的标识符写在符号内横线之上,见图7(a).端点符用作详细表示的开始符号和结束符号,在此符号中应给出加横线符号中的标识符,见图7(b).图7 加横线符号及其详细表示7.流线(1)标准流向与箭头的使用:流线的标准流向是从左到右和从上到下.沿标准流向的流线可不用箭头指示流向,但沿非标准流向的流线应用箭头指示充向.(2)流线的交叉:应当尽量避免流线的交叉.即使出现流线的交叉,交叉的流线之间也没有任何逻辑关系,并不对流向产生任何影响,如图8(a)所示.(3)流线的汇集:两条或多条进入线可以汇集成一条输出线,此时各连接点应要互错工以提高清晰度,并用箭头表示流向,如图8(b)所示.图8 汉线的交叉与流线的汇集(4)符号流线进出:一般情况下,流线应从符号的左边或项端进入,并从右边或底端离开.其进出点均应对准符号的中心.(5)连接符:为避免出现流线交叉和使用长线,或某个流程图能在另一页上延续,可用连接符将流线截断.截断始端的连接符称为出口连接符,载断末端的连接符称为入口连接符.两连接符中用同一标识符.换页截断可用与连接符相连的注解符表示,如图9所示.图9 出口连接符与入口连接符8.多出口判断的两种表示方法(1)直接从判断符号引出多条流线,如图10(a)所示.(2)从判断符号引聘条流线,再从它引出多条流线,如图10(b)所示.图10 多出口判断多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径,如图11所示.图11 多出口判断出口处标出条件值四, 示例Axure里的流程图形状组件面板对于画流程图,是我们经常会遇到的问题。
visio流程图符号详解..
Visio流程图符号的发展趋势和未来展望
• 发展趋势 • 移动化:随着移动设备的普及,Visio流程图符号未来可能会支持更多的移动设备和平板电脑,以便用户随
时随地进行流程图的绘制和编辑。 • 智能化:借助人工智能和机器学习技术,Visio流程图符号可能会实现自动布局、排版以及符号之间的自动
连接等功能,提高绘图效率。 • 多样化:为了满足不同领域和行业的需求,Visio流程图符号可能会进一步扩展,涵盖更加多样化的符号库
04
其他流程图符号说明
数据库/资料库符号
01
数据库/资料库符号用于表示与数据库或资料库相关的操作或 步骤。
02
该符号通常由一个矩形或平行四边形组成,其中可以包含一个
或多个圆角或直角,以及一个指向右下角的箭头或线条。
在使用该符号时,可以添加额外的文本或注释来表示具体操作
03
或步骤的名称、内容等信息。
定义2
它是一种可视化的沟通工具,可以清晰地传达流程的结构、 顺序和关系等信息。
流程图种类
1 2
水平流程图
以水平方向展开,通常用于描述较为简单的业 务流程。
垂直流程图
以垂直方向展开,适合描述复杂的业务流程。
数据流程图
3
用于描述数据在系统中的流动和处理过程。
流程图作用
梳理流程
通过绘制流程图,可以帮助企业梳理和优化业务 流程,提高工作效率。
用可再生资源、减少不必要的打印等措施。
THANKS
谢谢您的观看
Visio流程图符号详解
xx年xx月xx日
目录
• 流程图基础 • 流程图符号介绍 • 常用流程图符号使用说明 • 其他流程图符号说明 • 流程图制作实例分享 • 总结与展望
visio流程图符号详解课件PPT
工作流程图实例
总结词
工作流程图用于描述具体工作的执行流程和步骤。
详细描述
工作流程图通常用于指导具体工作的执行过程,通过Visio的符号和工具,将工作流程 细化为可视化的图形。例如,一个软件开发项目的工作流程可以细分为需求分析、设计、 编码、测试、发布等阶段,每个阶段都有相应的任务和责任人。通过工作流程图,团队
在工具栏中选择“形状” 选项卡,点击“更多形状 ”按钮,选择“更多形状 ”选项卡。
在“更多形状”选项卡中 ,选择“新建符号”选项 ,进入自定义符号界面。
完成绘制或导入后,保存 符号,并添加到自定义符 号库中。
在自定义符号界面中,可 以绘制自己的符号,也可 以从其他Visio文档中导 入符号。
如何使用自定义符号
•·
适当调整符号的大小和间 距,以使流程图更加整洁 和美观。
如何设置符号的样式和格式
•·
设置符号的字体、字号、字重等 格式,以确保流程图的文字清晰 易读。
通过设置符号的样式和格式,可 以增强流程图的可读性和美观度 。
根据需要自定义符号的颜色、边 框、填充等样式,以提高流程图 的视觉效果。
通过应用不同的效果和滤镜,为 符号添加视觉层次感和立体感, 提升流程图的吸引力。
02 自定义符号可以重复使用,提高工作效率。
03
自定义符号需要注意保持清晰、简洁的外 观,以便于理解和沟通。
04
自定义符号需要遵循一定的命名规范和格 式要求,以便于管理和维护。
05
Visio流程图制作技巧
如何选择合适的符号
选择合适的符号是制作流程图的关键步 骤,需要根据流程图的类型和内容选择 恰当的符号。
06
Visio流程图应用实例
业务流程图实例
visio流程图格式规范(附实例)

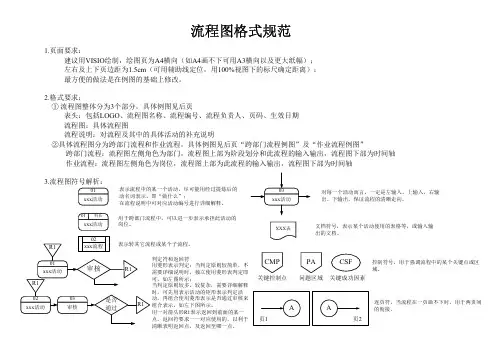

流程图格式规范1.页面要求:建议用VISIO 绘制,绘图页为A4横向(如A4画不下可用A3横向以及更大纸幅); 左右及上下页边距为1.5cm (可用辅助线定位,用100%视图下的标尺确定距离); 最方便的做法是在例图的基础上修改。
2.格式要求:① 流程图整体分为3个部分,具体例图见后页表头:包括LOGO 、流程图名称、流程编号、流程负责人、页码、生效日期 流程图:具体流程图流程说明:对流程及其中的具体活动的补充说明②具体流程图分为跨部门流程和作业流程,具体例图见后页“跨部门流程例图”及“作业流程例图”跨部门流程:流程图左侧角色为部门,流程图上部为阶段划分和此流程的输入输出,流程图下部为时间轴 作业流程:流程图左侧角色为岗位,流程图上部为此流程的输入输出,流程图下部为时间轴3.流程图符号解析:关键控制点问题区域关键成功因素表示流程中的某一个活动,尽可能用经过提炼后的动名词表示,即“做什么”;在流程说明中可对应活动编号进行详细解释。
用于跨部门流程中,可以进一步表示承担此活动的岗位。
对每一个活动而言,一定是左输入、上输入,右输出、下输出,保证流程的清晰走向。
文档符号,表示某个活动使用的表格等,或输入输出的文档。
控制符号,用于强调流程中的某个关键点或区域。
连页符,当流程在一页画不下时,用于两页间的衔接。
判定符和返回符用菱形表示判定:当判定原则较简单,不需要详细说明时,独立使用菱形表判定即可,如左图所示;当判定原则较多,较复杂,需要详细解释时,可先用表示活动的矩形表示判定活动,再组合使用菱形表示是否通过审核来组合表示,如左下图所示。
用一对箭头形R1表示返回到前面的某一点,返回符要求一一对应使用的,以利于清晰表明返回点,及返回至哪一点。
2、流程说明02:对应流程图号编号为02活动,对其进行说明或补充。
visio流程图格式规范(附实例).docx

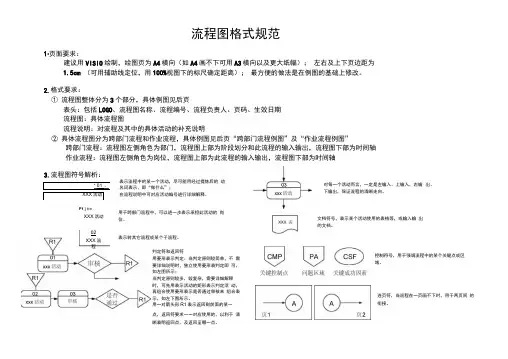

流程图格式规范1•页面要求:建议用VISIO绘制,绘图页为A4横向(如A4画不下可用A3横向以及更大纸幅);左右及上下页边距为1.5cm (可用辅助线定位,用100%视图下的标尺确定距离);最方便的做法是在例图的基础上修改。
2.格式要求:①流程图整体分为3个部分,具体例图见后页表头:包括LOGO、流程图名称、流程编号、流程负责人、页码、生效日期流程图:具体流程图流程说明:对流程及其中的具体活动的补充说明②具体流程图分为跨部门流程和作业流程,具体例图见后页“跨部门流程例图”及“作业流程例图”跨部门流程:流程图左侧角色为部门,流程图上部为阶段划分和此流程的输入输出,流程图下部为时间轴作业流程:流程图左侧角色为岗位,流程图上部为此流程的输入输出,流程图下部为时间轴3.流程图符号解析:* 01 、XXX活动表示流程中的某一个活动,尽可能用经过提炼后的动名词表示,即“做什么”;在流程说明中可对应活动编号进行详细解释。
对每一个活动而言,一定是左输入、上输入,右输岀、下输岀,保证流程的清晰走向。
用于跨部门流程中,可以进一步表示承担此活动的岗位。
P1 ] 科长、XXX活动02XXX流程表示转其它流程或某个子流程。
判定符和返回符用菱形表示判定:当判定原则较简单,不需要详细说明时,独立使用菱形表判定即可,如左图所示;当判定原则较多,较复杂,需要详细解释时,可先用表示活动的矩形表示判定活动,再组合使用菱形表示是否通过审核来组合表示,如左下图所示。
用一对箭头形R1表示返回到前面的某一点,返回符要求一一对应使用的,以利于清晰表明返回点,及返回至哪一点。
文档符号,表示某个活动使用的表格等,或输入输岀的文档。
连页符,当流程在一页画不下时,用于两页间的衔接。
控制符号,用于强调流程中的某个关键点或区域。
粘贴***********实施流程(流程标题)编号:流程负责人:LOGO 处二AC 刀也1丿山J 土 \ 1丿山J 土丿第页,共页生效日期:20 年 月 日1、流程图厂07提出考核意见职能部门下发考核通报2、流程说明02:对应流程图号编号为02活动,对其进行说明或补充阶段 计划编制、实施阶段计划验收、评价阶段 激励阶段输入年度精细化工作计划职能部门年—月精细 ~工作计划编制分厂月度精细化工作计划职能部门4月度精细化工作计划实施04 继续实施i职能部门职能部门职能部门R 202事月度精细化工作计划实施04 *继续实施R302比月度精细化工作计划实施04 继续实施I0306月度项目评价职能部门08是闭环是闭环是 闭环实施结果验收单个项目评分。
流程图的基本符号及其含义
流程图的基本符号及其含义关于流程图图示是否有国际间认同定义,我也曾请教过一些专业人士,但似乎没有一致的定论。
以目前微软产品visio应用最多,当然国际上也有专业的 smart draw,国内也有些产品,因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著,其它也就自已和别人知道什么意义就可以,当然能自已在流程图面上说明图示定义那就更好。
一、国际通用的流程图形态和程序:开始(六角菱型、过程(四方型、决策(菱型、终止(椭圆型在作管理业务流程图时国际通用的形态:方框是流程的描述;菱形是检查、审批、审核(一般要有回路的);椭圆小圆是表示按顺序数据的流程;竖文件框式两边文件框式般是表示留下来的资料数据的存储.二、在Word 里的操作流程1、在“绘图”工具栏(工具栏:工具栏中包含可执行命令的按钮和选项。
若要显示工具栏,请单击“工具”菜单中的“自定义”,然后单击“工具栏”选项卡。
)上,单击“自选图形”,指向“流程图”,再单击所需的形状。
2、单击要绘制流程图的位置。
3、若要向流程图中添加额外的形状,请重复步骤 1 和步骤 2,再按所需的顺序对其进行排列。
4、在各形状间添加连接符。
5、在“绘图”工具栏上,单击“自选图形”,指向“连接符”,再单击所需的连接符线。
指向要锁定连接符的位置。
当指针滑过形状时,连接位置将显示为蓝色圆形。
6、单击要连接的第一个点,指向另一个形状,再单击第二个连接点。
锁定连接符将使形状保持连接,即便是在移动它们的时候。
7、向形状添加文字。
8、用鼠标右键单击形状,单击“添加文字”并开始键入。
注释:不能向线段或连接符上添加文字,使用文本框(文本框:一种可移动、可调大小的文字或图形容器。
使用文本框,可以在一页上放置数个文字块,或使文字按与文档中其他文字不同的方向排列。
)可在这些绘图对象附近或上方放置文字。
9、为连接符更改线型或添加颜色。
10、选取要更改的线条或连接符。
Visio流程图符号含义以及标准规则
标准程序流程图的符号及使用约定一、引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准(GB1525-89)<<信息处理--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定>>为我们推荐了一套标准化符号和使用约定,根据这一标准画出的程序流程图我们称为标准流程图.1.程序流程图表示了程序的操作顺序.它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.(2)指明控制流的流线符号.(3)便于读写程序流程图的特殊符号.二,符号常见的流程图符号及含义图标符号名称详细注释数据(斜四边)表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.处理(矩形)表示各种处理,过程/活动描述功能.例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或确定对某一流向的选择.矩形内可注明处理名或其简工功能.待定处理带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块.矩形内可注明特定处理名或其简要功能.准备(长六边)表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.判断(菱形) 表示判断或开关.菱形内可注明判断的条件.它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.循环(上/下) 界限表示循环的开始和循环的结束.两种循环:一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).下图给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示.图一连接符(圆形) 表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点.在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定).端点符(扁圆) 形表示转向外部环境或从外部环境转入的端点符.例如,程序流程的起始或结束,数据的外部使用起点或终点.流线表示控制流的流线.关于流线上表示流向的箭头,其使用方法见后面的约定.虚线用于表明被注解的范围或连接被注解部分与注解正文,也参看图2。
Visio流程图符号含义以及标准规则
标准程序流程图的符号及使用约定一、引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准(GB1525-89)<<信息处理--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定>>为我们推荐了一套标准化符号和使用约定,根据这一标准画出的程序流程图我们称为标准流程图.1.程序流程图表示了程序的操作顺序.它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.(2)指明控制流的流线符号.(3)便于读写程序流程图的特殊符号.二,符号常见的流程图符号及含义图标符号名称详细注释数据(斜四边)表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.处理(矩形)表示各种处理,过程/活动描述功能.例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或确定对某一流向的选择.矩形内可注明处理名或其简工功能.待定处理带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块.矩形内可注明特定处理名或其简要功能.准备(长六边)表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.判断(菱形) 表示判断或开关.菱形内可注明判断的条件.它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.循环(上/下) 界限表示循环的开始和循环的结束.两种循环:一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).下图给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示.图一连接符(圆形) 表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点.在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定).端点符(扁圆) 形表示转向外部环境或从外部环境转入的端点符.例如,程序流程的起始或结束,数据的外部使用起点或终点.流线表示控制流的流线.关于流线上表示流向的箭头,其使用方法见后面的约定.虚线用于表明被注解的范围或连接被注解部分与注解正文,也参看图2。
visio流程图符号详解..
案例三:企业内部请假审批流程图
总结词
自定义、细节、审批流程
详细描述
企业内部请假审批流程图是一个涉及审批和自定义的流 程图案例。除了使用Visio流程图符号表达各个环节之 间的关系和流程逻辑外,该流程图还涉及多个细节和自 定义元素,如请假天数、请假类型、审批级别等。通过 使用Visio的形状和线条,可以清晰地表达各个环节之 间的关系和流程逻辑,同时使用文本框和注释可以添加 必要的说明和提示信息,帮助用户更好地理解请假审批 流程
启动Visio并选择“流程图”模板
在Visio中,可以通过选择“文件”>“新建”>“流程图”来创建新的流程图文档。
添加符号
在创建流程图后,可以通过点击工具栏中的“符号”按钮来添加各种类型的符号。
编辑符号
在添加符号后,可以通过双击符号或选择符号后点击工具栏中的“编辑”按钮来编辑符号的属性、样式和位置。
1 2
Visio的起源
Visio是微软公司开发的一款流程图绘制软件, 其前身是微软的Drawbridge。
Visio的发展历程
从初代Visio到现在,经历了多个版本的发展, 功能和用户体验不断升级。
3
Visio在行业中的应用
Visio凭借其强大的绘图和流程图功能,在IT、 商业、工程等领域得到了广泛应用。
总结词
无法调整连线可能是由于连线被固定有些连线可能被固定,导致无法调整其长 度或位置。要解决这个问题,请先确保连线没有被锁定 。右键点击连线,选择“格式”->“线条”,在弹出 的对话框中查看“锁定标记”选项是否被勾选。如果被 勾选,取消勾选并应用更改。另外,确保当前视图支持 连线调整操作。某些视图可能不支持连线调整,此时需 要切换到支持调整的视图。
流程图符号及表达的含义
流程图符号流程图符号是专门用来画图的,其中有流程图,里面有符号的解释。
流程图符号 - 含义不管什么符号,都需要给它定义,定义行为是由制定人予以完成的,要完成这项工作不应该先定义符号代表什么,而应该在做到组织结构或者作业流程心中有数后进行归类,根据归类采用不同的符号加以区分。
另外,我所见过的很多有效组织结构图都是一种符号到底的,他们采取的是多重互联回形目录树的形式,也很有效阿。
这也佐证我的观点。
为了让您的新构架流程图不至于让他人难于理解,建议最好不要因采取过多的符号加以分类而造成实施人难以理解。
另外,还建议您在采取分类后将在流程图的下方添加注解。
其实,没有哪个企业会因一图而兴,关键靠的是实施和控制(重点包括环节控制)。
图再好,别人看不懂又有什么用呢?没有实施过程的监控与指导又会起多大效力呢?以微软产品visio应用最多,当然国际上也有专业的smartdraw,国内也有些产品,因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著,其它也就自已和别人知道什么意义就可以,当然能自已在流程图面上说明图示定义那就更好。
流程图符号 - 符号约定流程图对某一个问题的定义、分析或解法的图形表示,图中用各种符号来表示操作、数据、流向以及装置等。
2数据流程图数据流程图表示求解某一问题的数据通路.同时规定了处理的主要阶段和所用的各种数据媒体.数据流程图包括:a.指明数据存在的数据符号,这些数据符号也可指明该数据所使用的媒体;b.指明对数据执行的处理的处理符号,这些符号也可指明该处理所用到的机器功能;c.指明几个处理和(或)数据媒体之间的数据流的流线符号;d.便于读.写数据流程图的特殊符号.在处理符号的前后都应是数据符号.数据流程图以数据符号开始和结束(除9.4规定的特殊符号外)3程序流程图程序流程图表示程序中的操作顺序.程序流程图包括:a.指明实际处理操作的处理符号,它包括根据逻辑条件确定要执行的路径的符号;b.指明控制流的流线符号;c.便于读.写程序流程图的特殊符号.4系统流程图系统流程图表示系统的操作控制和数据流.系统流程图包括:a.指明数据存在的数据符号,这些数据符号也可指明该数据所使用的媒体;b.定义要执行的逻辑路径以及指明对数据执行的操作的处理符号;c.指明各处理和(或)数据媒体间数据流的流线符号;d.便于读.写系统流程图的特殊符号.5程序网络图程序网络图表示程序激活路径和程序与相关数据的相互作用.在系统流程图中,一个程序可能在多个控制流中出现;但在程序网络图中,每个程序仅出现一次.程序网络图包括;a.指明数据存在的数据符号;b.指明对数据执行的操作的处理符号;c.表明各处理的激活和处理与数据间流向的流线符号;d.便于读.写程序网络图的特殊符号.6系统资源图系统资源图表示适合于一个问题或一组问题求解的数据单元和处理单元的配置.系统资源图包括:a.表明输入.输出或存储设备的数据符号;b.表示处理器(如中央处理机.通道等)的处理符号;c.表示数据设备和处理器间的数据传输以及处理器之间的控制传送的流线符号;d.便于读.写系统资源图的特殊符号.流程图符号 - 说明流程图(FlowChart)是描述我们进行某一项活动所遵循顺序的一种图示方法。
visio流程图符号详解..
绘制带分支的流程图
分支/合并符号
通常用加号或减号表示,用于描述流程的分支或合并。
判断/决策符号
在带分支的流程图中,判断/决策符号可以用来描述多个判断条件和结果,需要根 据实际情况进行绘制。
绘制复杂流程图
并发符号
通常用菱形表示,用于描述多个操作可以同时进行的情况。
循环符号
通常用椭圆形表示,用于描述一个操作需要重复执行的情况,需要标注循环的条件和次数。
系统分析
通过Visio流程图可以可视化地表示系统的业务流 程和数据流,帮助系统分析师进行系统功能分析 和优化。
项目管理
在项目管理中,Visio流程图可以用于描述项目的 生命周期、任务分配、时间计划和资源分配等问 题,提高项目管理的效率和准确性。
改进
通过Visio流程图可以清晰地看出业务流程中的瓶 颈和低效环节,有助于企业进行改进和优化。
箭头
箭头在Visio流程图中表示流程的 方向和顺序。不同类型的箭头表 示不同的流程关系,例如顺序、 并行、条件等。
文字注释
文字注释用于详细说明流程图中 每个形状的作用、任务内容、条 件分支等。
ቤተ መጻሕፍቲ ባይዱ
Visio流程图的应用领域
企业架构设计
通过Visio流程图可以清晰地展示企业的组织结构 、业务流程和信息流,有助于企业进行优化和改 进。
THANKS
谢谢您的观看
如何调整形状符号的大小和位置
总结词
在Visio流程图中,形状符号用于表示不同步骤或动作,但有时需要对它们的大小和位置进行调整。
详细描述
要调整形状符号的大小和位置,首先选择要调整的形状,然后在“形状”选项卡中选择“大小和位置”工具。 在这里,您可以调整形状的大小、位置、旋转角度等。同时,您还可以使用“吸附”功能将形状对齐到网格线 或其他形状。
Visio流程图符号含义以及标准规则
标准程序流程图的符号及使用约定一、引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则。
最近,国家标准局批准的国家标准(GB1525-89)〈〈信息处理——数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定〉〉为我们推荐了一套标准化符号和使用约定,根据这一标准画出的程序流程图我们称为标准流程图.1。
程序流程图表示了程序的操作顺序。
它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号。
(2)指明控制流的流线符号。
(3)便于读写程序流程图的特殊符号.二,符号常见的流程图符号及含义图标符号名称详细注释数据(斜四边)表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.处理(矩形)表示各种处理,过程/活动描述功能。
例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或确定对某一流向的选择.矩形内可注明处理名或其简工功能。
待定处理带有双纵边线的矩形表示已命名的特定处理。
该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块。
矩形内可注明特定处理名或其简要功能。
准备(长六边)表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.判断(菱形)表示判断或开关.菱形内可注明判断的条件。
它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.循环(上/下)界限表示循环的开始和循环的结束.两种循环:一对符号内应注明同一循环标识符。
可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).下图给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示。
visio程序流程图规范
一.基本图形说明数据此符号表示数据,但未规定媒体。
处理此符号表示各种处理功能。
例如,执行一个或一组确定操作,从而使信息的值、形式或位置发生变化,或者确定几个流向中的某一个流向。
既定处理此符号表示一个已命名的处理,它由在别处已详细说明的一个或多个操作或程序步骤所组成。
例如子例行程序、模块。
准备此符号表示对影响随后活动的一条或一组指令的修改。
例如设置开关、修改变址寄存器和将一个例行程序初始化。
判断此符号表示判断或开关类型功能。
该符号只有一个人口,但可以有若干个可选择的出口,在对符号中定义的条件进行求值后,有一个且仅有一个出口被激活。
求值结果可在表示路径的流线附近写出并行方式此符号表示同步进行两个或两个以上的并行操作例如:注:在处理 A完成后才能进行处理C、 D、 E;同样处理 F要等到处理 B、 C、D完成以后进行;但是,处理 C可以在处理D开始和(或)结束前开始和(或)结束。
循环界限此符号分为两个部分,分别表示循环的开始和结束。
在该符号的两个部分中要使用同一标识符。
初始、增量和终止量条件按其测试操作位置分别出现在开始符号或结束符号内。
例如:流线此符号表示数据流或控制流。
为了增强可读性,可以在流线上加上箭头;但在必要时,必须加上箭头指示流向虚线此符号表示两个或更多符号间的选择关系;也可用来标出被注释区。
连接符此符号表示转向流程图它处,或自流程图它处转入。
它用来作为一条流线的断点,使该流线在别处继续下去。
对应的连接符应有同一标记。
端点符此符号表示转向外部环境或从外部环境转人。
例如,程序流程的起始或结束、数据的外部使用以及起源(或终点)注解符此符号用来标识注解内容。
注解符的虚线要连接在相关的符号上或框住一组符号。
注解的正文应该靠近边线。
省略符在图中若不需要定义符号类型和数目,就用省略符(…)表示对一个符号或一组符合的省略。
省略符仅用在流线符号中或流线符号之间/此符号尤其适用于表示重复次数不确定的一般解法的图。
visio流程图符号详解..
添加注释
主题一流程图符号(二)
图形
解释 表单符:表示文档或表单(工作单),在业务流程图中作为流转过程 中输入或输出的文档 数据符:表示数据,其中可注明数据名,来源,用途或其它的文字说明. 此符号并不限定数据的载体 并行符:表示同步进行两个或两个以上并行方式的操作
注释符:添加注释
连接符:可用于页内、页外连接 循环界限符:标注循环的终止条件
技术交流
流程图符号的使用及约定
主要内容
流程图符号 符号、文字使用约定 制作流程图
添加注释
主题一流程图符号(一)
图形 解释
端点符:表示业务的开始或结束,在业务流程图中用作为起始点或终 点。 准备符:表示开始某处理过程前的准备工作 流线符;表示流程走向,在业务流程图中用箭头指向业务处理的传递 过程符:表示处理过程,在业务流程中作为处理业务的操作过程 判断符:表示判断的流程转向,在业务流程图中,只能有一个入口, 一个激活的出口。 子流程符:表示子流程,在业务流程图中作为子流程处理过程。
Байду номын сангаас
主题二符号、文字使用约定(一)
流程图中所用的符号应该均匀地分布,连线保持 合理的长度,并尽量少使用长线,尽量减少相交 线。
使用各种符号应注意符号的外形和各符号大小的 统一,避免使符号变形或各符号大小比例不一。
主题二符号、文字使用约定(二)
流程图中多数符号内的空白可标注说明性文字, 文字尽量简短,最好不要超六个字,过程符应以 动词+名字为宜。流动数据应以名词表示。
如果说明文字较多, 可使用注解符.若注解符干 扰或影响到图形的流程,应将正文写在另外一页 上,并注明引用符号。
VISIO中流程图制作规范标准
三、流程图结构说明
(四)运用时机: 1.本结构适用于须经选择或决策过程,再依据选择或决策结果,择一进行 不同处理程序。 2.选择或决策结果,可以用「是、否」、「通过、不通过」 或其它相对文 字,来叙明不同路径处理程序。 3.经选择或决策结果之二元处理程序,可以仅有一个,例如:仅有「是」 或「否」的处理程序。
. CASE n DO 处理程序n
三、流程图结构说明
(四)运用时机: 1.本结构是二元选择结构之变化,流程依据选择或决策结 果,择一进行不同处理程序。 2.选择或决策结果路径名称,可用不同文字,来叙明不同 路径之处理程序。
三、流程图结构说明
重复结构(Iteration) ˙REPEAT-UNTIL结构 (一)图形:
流程图制作规范
目录
一、流程图的意义 二、流程图符号 三、流程图结构说明 四、流程图绘制原则
一、流程图的意义
标准作业流程的意义 标准作业流程是企业界常用的一种作业方法,其目的在使每一项作业流
程均能清楚呈现,任何人只要看到流程图,便能一目了然,有助于相关作业 人员对整体工作流程的掌握。
制作流程图的优点: (一)所有流程一目了然,工作人员能掌握全局。 (二)更换人手时,按图索骥,容易上手。 (三)所有流程在绘制时,很容易发现疏失之处,可适时予以调整更正,使
使用某一已定义之处理程序 流程图向另一流程图之出口;或 从另一地方之入口 表示附注说明之用
三、流程图结构说明
循序结构(Sequence) (一)图形:
处理程序1
处理程序2
(二)意义:处理程序循序进行。 (三)语法:DO 处理程序1 THEN DO 处理程序2
三、流程图结构说明
(四)实例:
VISIO中流程图制作规范
条件
否
是
处理程序
三、流程图结构说明
➢ 重复結构(Iteration)
˙ DO-WHILE结构 (四)运用时机: 1.本结构适用于处理程序依据条件需 重覆执行的情况,而当停止继续执 行的条件成立后,即离开重覆执行 迴圈至下一个流程。 2.本重复结构是先判断条件是否成 立,再执行处理程序。
四、流程图绘制原則
2. 研考室:小组成 员工作分配
(五)运用时机: 本结构适用于具有循序发生特性之处理程序,而绘製图形上下
顺序就是处理程序进行顺序。
三、流程图结构说明
选择结构(Selection) 二元选择结构(基本结构) (一)图形:
是
条件
否
处理程序1
处理程序2
或
条件 是
处理程序 否
(二)意义:流程依据某些条件,分别进行不同处理程序。 (三)语法:IF 条件 THEN DO 处理程序1
十二、流程图一页放不下时,可使用连接符号连接下一页流程图。 同一页流程图中,若流程较复杂,亦可使用连接符号来述明 流程连接性。连接符号内请以文字标示,以示区别。
十三、路径符号宜避免互相交叉。 【实例】
3. 1.
否
2.
是 【修正前】
1.
是
3.
否
2.
【修正后】
四、流程图绘制原則
十四、同一路径符号之指示箭头应只有一个。 【实例】
四、流程图绘制原則
九、处理程序请以阿拉伯数字,由1开始,依处理程序排列顺序 编号,并以文字依处理程序功能命名。文字命名部份,以 「动词+受词」及简明扼要叙述为原则。若须表示处理程序 之单位,则在编号之后,加上单位名称。 【实例1】
1. 研考室:成 立推动小組
常见的流程图符号及含义22
一般情况绘制流程图使用微软Office中Word自带的流程图或者是微软的Visio。
1、开始和结束的标志:椭圆,符号为:用来表示一个过程的开始或结束。
“开始”或“结束”写在符号内。
2、过程(或活动)的标志:矩形,符号为:用来表示在过程的一个单独的步骤。
活动的简要说明写在矩形内。
3、判定(或决策)的标志:菱形,符号为:用来表示过程中的一项判定或一个分岔点,判定或分岔的说明写在菱形内,常以问题的形式出现。
对该问题的回答决定了判定符号之外引出的路线,每条路线标上相应的回答。
4、连线(或流线)的标志:箭头,符号为:用来表示层层步骤在顺序中的进展。
连线的箭头表示一个过程的流程方向。
5、文挡标志(不好形容)符号为:用来表示属于该过程的书面信息,生成的任何供人阅读的信息,例如打印结果。
文件的题目或说明写在符号内。
6、连接标志:圆圈,符号为:用来表示流程图的待续。
圈内有一个字母或数字。
在相互联系的流程图内,连接符号使用同样的字母或数字,以表示各个过程是如何连接的。
7、数据的标志:平行四边形,符号为:用来表示数据任何种类的输入或输出,例如接收或发布信息,,其中可注明数据名来源用途或其它的文字说明,此符号并不限定数据的媒体。
8、预定义过程(不好形容)符号为:用来表示图表中已知或已确定的另一个过程,但未在图表中详细列出。
9、准备的标志:六边形,符号为:用来表示准备阶段。
10、并行方式的标志:一对平行线,符号为:用来表示同步进行两个或两个以上并行方式的操作。
一般情况绘制流程图使用微软Office中Word自带的流程图或者是微软的Visio。
「visio常用符号列表」
一级类别
二级类别
符号
符号名
计算机审计方法描述定义
数据符号
基本数据符号
数 据
此符号在审计方法流程图用于描述审计分析结果数据
存储数据
此符号用于描述已按照数据规划要求规范整理好的审计基础表数据或根据审计业务需求整理好的分析表数据
直接存取存储器
此符号用于描述被审计单位原始数据
文件
此符号用于描述各类无法由程序直接比较分析的非结构化数据,如各类纸质文书
特殊符号
连接符
此符号表示转向流程图它处,或自流程图它处转入,它用来作为一条流线的断点, 使该流线在别处继续下去。对应的连接符应有同一标记。
端点符
此符号表示审计方法流程的开始或结束
注解符
此符号用来标识注解内容。注解符的虚线要连接在相关的符号上或框住一组符号。注解的正文应该靠近边线
判断
此符号用于在对符号中定义的条件进行求值后,有一个且仅有一个出口被激活。求值结果可在表示路径的流线附近写出
流线符号
基本符号
流线
为了增强可读性,可以在流线上加上箭头;但在必要时,必须加上箭头指示流向
虚线
此符号表示两个或更多符号间的选择关系;也可用来标出被注释区
人工输入
此符号用于描述审计人员的输入数据,输入可以是各类数据库查询语句,ASL语句或相关的操作步骤,在处理过程中,信息以人工方式送入
处理符号
基本处理符号
处理
此符号表示一个已命名的处理集合,该处理无法借助计算机程序直接实现,由已事先定义好的一个或多个处理步骤所组成。
特定处理符号
既定处理
此符号表示一个已命名的处理集合,该处理可借助计算机程序直接实现,由已事先定义好的一个或多个处理步骤所组成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
标准程序流程图的符号及使用约定一、引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则。
最近,国家标准局批准的国家标准(GB1525-89)〈〈信息处理——数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定〉〉为我们推荐了一套标准化符号和使用约定,根据这一标准画出的程序流程图我们称为标准流程图.1。
程序流程图表示了程序的操作顺序。
它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号。
(2)指明控制流的流线符号。
(3)便于读写程序流程图的特殊符号.二,符号常见的流程图符号及含义图标符号名称详细注释数据(斜四边)表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.处理(矩形)表示各种处理,过程/活动描述功能。
例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或确定对某一流向的选择.矩形内可注明处理名或其简工功能。
待定处理带有双纵边线的矩形表示已命名的特定处理。
该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块。
矩形内可注明特定处理名或其简要功能。
准备(长六边)表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.判断(菱形)表示判断或开关.菱形内可注明判断的条件。
它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.循环(上/下)界限表示循环的开始和循环的结束.两种循环:一对符号内应注明同一循环标识符。
可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).下图给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示。
图一连接符(圆形) 表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点。
在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定)。
端点符(扁圆)形表示转向外部环境或从外部环境转入的端点符.例如,程序流程的起始或结束,数据的外部使用起点或终点.流线表示控制流的流线。
关于流线上表示流向的箭头,其使用方法见后面的约定.虚线用于表明被注解的范围或连接被注解部分与注解正文,也参看图2.省略符若流程图中有些部分无需给出符号的具体形式和数量,可用三点构成的省略符.省略符应夹在流线符号之中或流线符号之间,参看图3.开/结椭圆用来表示一个过程的开始或结束。
“开始"或“结束”写在符号内。
连线箭头用来表示层层步骤在顺序中的进展.连线的箭头表示一个过程的流程方向。
并行方式一对平行线表示同步进行两个或两个以上并行方式的操作。
并行方式的示例如图5,图中在处理A完成后才能进行处理C,D和E;同样,处理F要等处理B,C,D完成以后进行.但处理C 可以处理D开始和(或)结束前开始和(或)结束.图4注解符注解符由纵边线和虚线构成,用以标识注解的内容.虚线须连接到被注解的符号或符号组合上。
注解的正文应靠近纵边线.请参看图5给出的注解符使用示例.文挡标志用来表示属于该过程的书面信息,生成的任何供人阅读的信息,例如打印结果.文件的题目或说明写在符号内.三,使用约定(1)关于流程图符号的使用约定,简要地说明以下几点:1。
图的布局:流程图中所用的符号应该均心地分布,连线保持合理的长度,并尽量少使用长线。
2.符号的形状:流程图中多数符号内的空白供标注说明性文字。
使用各种符号应注意符号的外形和各符号大小的统一,避免使符号变形或各符号大小比例不一。
3。
符号内的说明文字:应使符号内的说明文字尽可能简明。
通常按从左向右和从上向下方式书写,并与流向无关.如果说明文字较多,符号内写不完,可使用注解符。
若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引用符号.4.符号标识符:为符号规定标识符是为了便于其它文件引用该符号.便如,程序清单中引用到流程图中的特定符号.符号标识符一般写在符号的左上角,参看图6(a)。
图6 符号标识符和符号描述符5.符号描述符:为便于进一步理解符号的功能,可标注符号描述符.通常描述符写在符号的右上角,如图6(b)所示。
6.详细表示:在处理符号或数据符号中画一横线,表明该符号在同一文件集中的其它地言有更为详细的表示。
横线在符号内靠近项端,详细表示的标识符写在符号内横线之上,见图7(a)。
端点符用作详细表示的开始符号和结束符号,在此符号中应给出加横线符号中的标识符,见图7(b)。
图7 加横线符号及其详细表示7。
流线(1)标准流向与箭头的使用:流线的标准流向是从左到右和从上到下.沿标准流向的流线可不用箭头指示流向,但沿非标准流向的流线应用箭头指示充向.(2)流线的交叉:应当尽量避免流线的交叉.即使出现流线的交叉,交叉的流线之间也没有任何逻辑关系,并不对流向产生任何影响,如图8(a)所示.(3)流线的汇集:两条或多条进入线可以汇集成一条输出线,此时各连接点应要互错工以提高清晰度,并用箭头表示流向,如图8(b)所示.图8 汉线的交叉与流线的汇集(4)符号流线进出:一般情况下,流线应从符号的左边或项端进入,并从右边或底端离开。
其进出点均应对准符号的中心.(5)连接符:为避免出现流线交叉和使用长线,或某个流程图能在另一页上延续,可用连接符将流线截断。
截断始端的连接符称为出口连接符,载断末端的连接符称为入口连接符.两连接符中用同一标识符。
换页截断可用与连接符相连的注解符表示,如图9所示.图9 出口连接符与入口连接符8.多出口判断的两种表示方法(1)直接从判断符号引出多条流线,如图10(a)所示。
(2)从判断符号引聘条流线,再从它引出多条流线,如图10(b)所示.图10 多出口判断多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径,如图11所示。
图11 多出口判断出口处标出条件值四,示例Axure里的流程图形状组件面板对于画流程图,是我们经常会遇到的问题.我们和程序工程师沟通,用再多的口水,也无法挑明的事情,画一张简明的流程图,就能很直白的说明关键问题。
有时候你可能会懊恼,因为程序员的思维犹如计算机,你告诉他为什么没有用,你就告诉他该怎么做,是左是右,是0是1就好了。
这个时候,产品经理需要的是理性思维,清晰的思路,如果你不清晰,工程师大多数会跟着你的思路乱做一团。
所以多画几个流程,多根据页面需求画清晰的流程,就能解决实际的问题。
话不多说,本章主要介绍流程图里面的工具,因为图形其实很好介绍,简单的英文翻译就好了,所以也顺带说说这些图形在流程里的作用。
方式还和以前一样,编号,对号入座,咱们来一个萝卜,一个坑:1、矩形作用:一般用作要执行的处理(process),在程序流程图中做执行框。
在axure中如果是画页面框架图,那么也可以指代一个页面。
有时候我们会把页面和执行命令放在同一个流程中做说明,这个时候将两类不同的矩形做色彩区别,然后做说明就好了。
2、圆角矩形或者扁圆作用:表示程序的开始或者结束,在程序流程图中用作为起始框或者结束框。
3、斜角矩形作用:斜角矩形平时几乎不使用,可以视情况自行定义.或者在其他的流程图中,有特殊含义,暂不知晓,也希望有识之士指点一二.4、菱形作用:表示决策或判断(例如:If。
..Then..。
Else),在程序流程图中,用作判别框。
5、文件作用:表达为一个文件,可以是生成的文件,或者是调用的文件。
如何定义,需要自己根据实际情况做解释。
6、括弧作用:注释或者说明,也可以做条件叙述.一般流程到一个位置,做一段执行说明,或者特殊行为时,会用到它。
7、半圆形作用:半圆在使用中常作为流程页面跳转、流程跳转的标记。
8、三角形作用:控制传递,一般和线条结合使用,画数据传递。
9、梯形作用:一般用作手动操作。
10、椭圆形或圆形作用:如果画小圆,一般是用来表示按顺序数据的流程。
如果是画椭圆形,很多人用作流程的结束.如果是在use case用例图中,椭圆就是一个用例了。
11、六边形作用:表示准备之意,大多数人用作流程的起始,类似起始框。
12、平行四边形作用:一般表示数据,或确定的数据处理.或者表示资料输入(Input)。
13、角色作用:来自于use case 用例,模拟流程中执行操作的角色是谁。
需要注意的时,角色并非一定是人,有时候是机器自动执行,有时候也可是是模拟一个系统管理。
14、数据作用:就是指保存我们网站数据的数据库.15、图片作用:表示一张图片,或者置入一个已经画好的图片、流程或者一个环境.基本上,axure讲基本流程图、页面框架图、use case 用例图涉及到的一些关键图形都囊括在流程图流程工具中,模糊了流程图的区别,而尽量贴近交互设计时的工作内容.流程图无疑只是一个表达的工具,我们在使用的时候应该根据自己的实际情况使用,而不应该死钻牛角尖,非要知道某个图形的通用标准.理解和沟通是第一位的。
而对于某些具有标准性含义的图形,大家人所共知,则我们应该遵循共同的准则,这样就能达到表达的目的。
其实axure里面由于不涉及到具体的程序流程,所以有些标准的图形并没有提供,如不规则图形、侧面双矩形等。
大多数情况下,还是自己自定义一下自己的符号标准,就跟prd文档加上名词解释一样,才是解决方法。
