D型滤池设计计算书
我的D型滤池

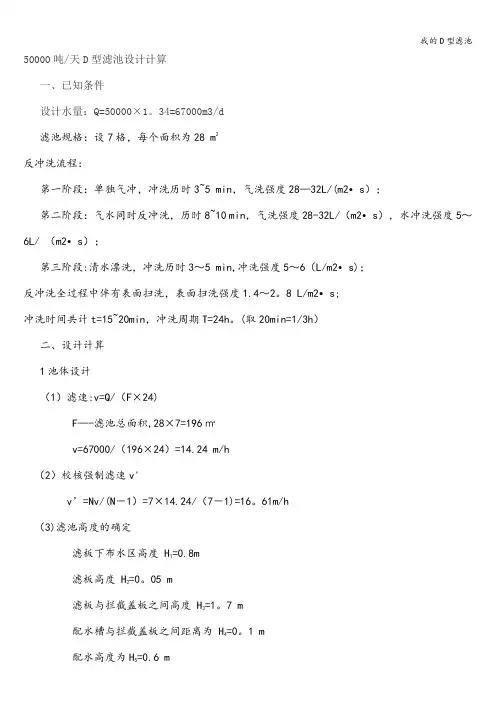

我的D型滤池50000吨/天D型滤池设计计算一、已知条件设计水量：Q=50000×1。
34=67000m3/d滤池规格：设7格，每个面积为28 m2反冲洗流程：第一阶段：单独气冲，冲洗历时3~5 min，气洗强度28—32L/(m2•s）；第二阶段：气水同时反冲洗，历时8~10 min，气洗强度28-32L/（m2•s），水冲洗强度5～6L/ （m2•s）；第三阶段:清水漂洗，冲洗历时3～5 min,冲洗强度5～6（L/m2•s)；反冲洗全过程中伴有表面扫洗，表面扫洗强度1.4～2。
8 L/m2•s;冲洗时间共计t=15~20min，冲洗周期T=24h。
(取20min=1/3h）二、设计计算1池体设计（1）滤速:v=Q/（F×24)F—-滤池总面积,28×7=196㎡v=67000/（196×24）=14.24 m/h（2）校核强制滤速v'v’=Nv/(N－1）=7×14.24/（7－1)=16。
61m/h（3)滤池高度的确定=0.8m滤板下布水区高度 H1=0。
05 m滤板高度 H2=1。
7 m滤板与拦截盖板之间高度 H3=0。
1 m配水槽与拦截盖板之间距离为 H4=0.6 m配水高度为H5配水槽顶至滤池顶高度为 H 6=0.95 m则滤池总高：H= H 1 +H 2+ H 3+H 4 +H 5+ H 6 =0.8+0。
05+1。
7+0.1+0.6+0。
95=4.2 m（4）、水封池的设计按照试验数据,DA863彗星式纤维滤料清洁滤层的水头损失取ΔH 清=0.4 m正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m 。
忽略其他水头损失,则每次反冲洗后刚开始过滤的水头损失为：ΔH 开始=0。
4+0。
2=0。
6m为保证滤池正常工作时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
堰底板与滤池底板标高相同,水封井出水堰总高ΔH 水封= H 1+H 2+浸水后的滤料高度+承托层=0.8+0.05+0.6+0.15=1.60m.取1。
d型滤池设计计算25000立方米每天
d型滤池设计计算25000立方米每天D型滤池是一种常见的水处理设备，用于处理大量的废水和污水。
本文将探讨如何设计一个D型滤池，以处理每天25000立方米的废水。
我们需要了解D型滤池的工作原理。
D型滤池主要由滤料层、分水器、排水管和进水管等组成。
废水通过进水管进入滤料层，滤料层中的颗粒物和悬浮物被滤出，清洁的水通过分水器排出，而污水则通过排水管排出。
滤料层的作用是去除废水中的固体颗粒物和悬浮物，从而提高水质。
设计一个能够处理25000立方米废水的D型滤池，首先需要确定滤料层的尺寸。
滤料层的尺寸应根据实际情况进行调整，以确保废水能够充分接触到滤料，从而达到良好的过滤效果。
一般来说，滤料层的厚度应在30-60厘米之间。
接下来，需要确定分水器和排水管的尺寸。
分水器的尺寸应根据废水的流量进行调整，以确保清洁的水能够顺利排出。
排水管的尺寸也需要根据废水的流量进行调整，以确保污水能够顺利排出。
一般来说，分水器和排水管的直径应在10-20厘米之间。
还需要考虑滤料的选择。
滤料应具有较好的过滤效果和较长的使用寿命。
常见的滤料有砂石、活性炭和陶粒等。
根据废水的特性和处理要求，选择合适的滤料进行填充。
设计完成后，还需要进行滤池的施工和调试。
施工过程中需要注意滤料的填充均匀和紧密，以确保废水能够充分接触到滤料。
调试过程中需要检查分水器和排水管的连接是否密封，以及废水的处理效果是否符合要求。
需要定期对滤池进行维护和清洗。
维护工作主要包括定期更换滤料、清洗分水器和排水管等。
清洗工作应根据实际情况进行调整，以确保滤池的正常运行。
设计一个能够处理每天25000立方米废水的D型滤池需要考虑滤料层的尺寸、分水器和排水管的尺寸以及滤料的选择等因素。
施工和调试完成后，还需要进行定期的维护和清洗工作。
通过合理设计和科学运行，D型滤池能够有效地处理大量的废水和污水，从而保护环境和人类健康。
D型滤池设计计算书
首钢180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=19.1m/h（2）、校核强制滤速v’v’=Nv/(N－1)=7×19.1/(7－1)=22.3m/h＜23m/h（3）、滤池高度的确定滤板下布水区高度H1=0.9m滤板高度H2=0.03 m滤网板（承托层）高度H3=0.07 m滤网板与注塑盖板之间高度H4=1.9 mV型槽与注塑盖板之间距离为H5=0.1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为H7=0.965 m则滤池总高H= H1 +H2+ H3+H4 +H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m（4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH=0.4 m清正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：=0.4+0.2=0.6mΔH开始为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
D型滤池设计计算书
首钢180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=h（2）、校核强制滤速v’v’=Nv/(N－1)=7×(7－1)=h＜23m/h（3）、滤池高度的确定滤板下布水区高度 H1=滤板高度 H2= m滤网板（承托层）高度 H3= m滤网板与注塑盖板之间高度 H4= mV型槽与注塑盖板之间距离为 H5= mV型槽高度为H6= mV型槽顶至滤池顶高度为 H7= m则滤池总高H= H1 +H2+ H3+H4+H5+ H6+ H7=++++++= m（4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH清= m 正常过滤时，通过长柄滤头的水头损失ΔH≤ m，取 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：ΔH开始=+=为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
堰底板与滤池底版标高相同，水封井出水堰总高ΔH水封= H1+H2+ H3=++= m。
2、反洗水量和气量计算（1）、反洗水量计算按水冲强度最大时计算，单独水洗时反洗强度最大为6 L/（m2·s）Q反=q水·f=6×28=168L/s=s=hD型滤池反冲洗时，表面扫洗同时进行，其流量Q表水=q表水·f=×28=s（2）、反洗气量Q气的计算按单独气冲强度最大时的空气流量计算，这时气冲强度为23L/（m2·s）Q反气=q气·f=23×28=644L/s=min3、滤池管渠的布置（1）、反冲洗管渠A、气水分配渠气水分配渠起端宽取,高取；末端宽取 m，高取 m。
D型滤池设计计算书

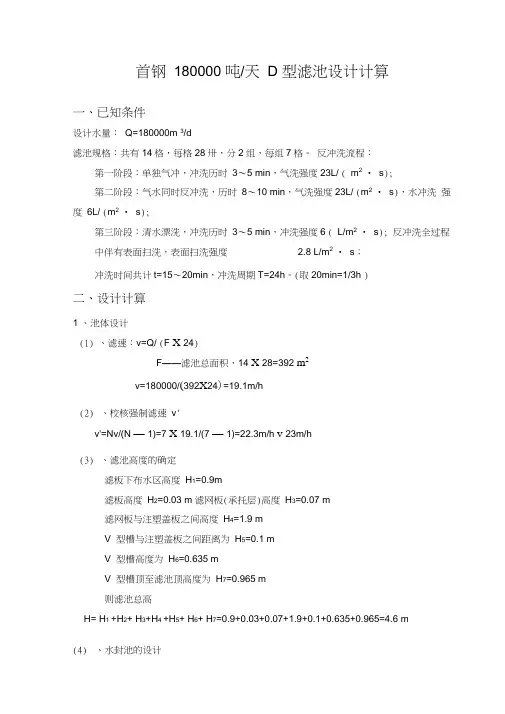

首钢180000 吨/天 D 型滤池设计计算一、已知条件设计水量：Q=180000m 3/d滤池规格：共有14格，每格28卅，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3〜5 min，气洗强度23L/ ( m2• s);第二阶段：气水同时反冲洗，历时8〜10 min，气洗强度23L/ (m2• s)，水冲洗强度6L/ (m2• s);第三阶段：清水漂洗，冲洗历时3〜5 min，冲洗强度6 ( L/m2• s); 反冲洗全过程中伴有表面扫洗，表面扫洗强度 2.8 L/m2• s；冲洗时间共计t=15〜20min，冲洗周期T=24h。
(取20min=1/3h )二、设计计算1 、池体设计(1)、滤速：v=Q/ (F X 24)F——滤池总面积，14 X 28=392 m2v=180000/(392X24)=19.1m/h(2)、校核强制滤速v'v'=Nv/(N —1)=7 X 19.1/(7 —1)=22.3m/h v 23m/h(3)、滤池高度的确定滤板下布水区高度H1=0.9m滤板高度H2=0.03 m 滤网板(承托层)高度H3=0.07 m滤网板与注塑盖板之间高度H4=1.9 mV 型槽与注塑盖板之间距离为H5=0.1 mV 型槽高度为H6=0.635 mV 型槽顶至滤池顶高度为H7=0.965 m则滤池总高H= H1 +H2+ H3+H4 +H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m(4)、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取△ H清=0.4 m正常过滤时，通过长柄滤头的水头损失△ H W 0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：△ H 开始=0.4+0.2=0.6m为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
D型滤池设计计算书教学文案
首钢180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=19.1m/h（2）、校核强制滤速v’v’=Nv/(N－1)=7×19.1/(7－1)=22.3m/h＜23m/h（3）、滤池高度的确定滤板下布水区高度H1=0.9m滤板高度H2=0.03 m滤网板（承托层）高度H3=0.07 m滤网板与注塑盖板之间高度H4=1.9 mV型槽与注塑盖板之间距离为H5=0.1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为H7=0.965 m则滤池总高H= H1 +H2+ H3+H4 +H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m（4）、水封池的设计=0.4 m 按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH清正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：ΔH开始=0.4+0.2=0.6m为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
D型滤池设计计算书
首钢180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=19.1m/h（2）、校核强制滤速v’v’=Nv/(N－1)=7×19.1/(7－1)=22.3m/h＜23m/h（3）、滤池高度的确定滤板下布水区高度H1=0.9m滤板高度H2=0.03 m滤网板（承托层）高度H3=0.07 m滤网板与注塑盖板之间高度H4=1.9 mV型槽与注塑盖板之间距离为H5=0.1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为H7=0.965 m则滤池总高H= H1 +H2+ H3+H4 +H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m（4）、水封池的设计=0.4 m 按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH清正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：ΔH开始=0.4+0.2=0.6m为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
D型滤池设计计算书
首钢180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=19.1m/h（2）、校核强制滤速v’v’=Nv/(N－1)=7×19.1/(7－1)=22.3m/h＜23m/h（3）、滤池高度的确定滤板下布水区高度H1=0.9m滤板高度H2=0.03 m滤网板（承托层）高度H3=0.07 m滤网板与注塑盖板之间高度H4=1.9 mV型槽与注塑盖板之间距离为H5=0.1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为H7=0.965 m则滤池总高H= H1 +H2+ H3+H4 +H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m （4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH清=0.4 m正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：ΔH开始=0.4+0.2=0.6m为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
D型滤池设计计算书
首钢180000吨/天D型滤池设计计算一.已知条件设计水量：Q=180000m3/d 滤池规格：共有14格，每格28 nf,分2组，每组7格。
反冲洗流程:第一阶段：单独气冲，冲洗历时3〜5 min,气洗强度23LZ (m^^s)；第二阶段：气水同时反冲洗，历时8〜Wmim气洗强度23L/(m「s)，水冲洗强度6L/ (m2-s):第三阶段：清水漂洗，冲洗历时3〜5 min,冲洗强度6 (L/m^-s)；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2 - S：冲洗时间共计t=15〜20mirb冲洗周期T=24ho (取20min=1/3h)二.设计计算1、池体设计(1)、滤速：V=Q/ CFX24)F——滤池总面积，14 X 28=392v=180000/ (392X24) =19,1m/h(2)、校核强制滤速Vv=Nv/(N-1)=7X19J/(7-1)=22.3m/h<23m/h(3)、滤池高度的确定滤板下布水区高度H20・9m 滤板高度H Q O.03 m滤网板(承托层)高度H3=0.07 m滤网板与注塑盖板之间高度H4=1,9 mV型槽与注塑盖板之间距离为H5=O・1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为H7=O・965 m则滤池总高H= Hl +H2+ H3+H4 +H5+ He+ H7=O・9+O・O3+O・O7+1・9+O・1+0.635+0.965=4£ m（4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取A H沪0.4 m正常过滤时，通过长柄滤头的水头损失AH芯0・22m,取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为:AH开焙=0・4+0・2=0・6m为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
堰底板与滤池底版标高相同，水封井出水堰总高A H 水曲=Hl +H2+ H3=0,9+0,1 +0.8=1.8 m。
我的D型滤池
我的D型滤池50000吨/天D型滤池设计计算一、已知条件设计水量：Q=50000某1.34=67000m3/d滤池规格：设7格，每个面积为28m2反冲洗流程：第一阶段：单独气冲，冲洗历时3～5min，气洗强度28-32L/（m2）；第二阶段：气水同时反冲洗，历时8～10min，气洗强度28-32L/（m2），水冲洗强度5～6L/（m2）；第三阶段：清水漂洗，冲洗历时3～5min，冲洗强度5～6（L/m2）；反冲洗全过程中伴有表面扫洗，表面扫洗强度1.4～2.8L/m2；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1池体设计（1）滤速：v=Q/（F某24）F——滤池总面积，28某7=196㎡v=67000/（196某24）=14.24m/h （2）校核强制滤速v’v’=Nv/(N－1)=7某14.24/(7－1)=16.61m/h（3）滤池高度的确定滤板下布水区高度H1=0.8m滤板高度H2=0.05m滤板与拦截盖板之间高度H3=1.7m配水槽与拦截盖板之间距离为H4=0.1m配水高度为H5=0.6m配水槽顶至滤池顶高度为H6=0.95m则滤池总高：H=H1+H2+H3+H4+H5+H6=0.8+0.05+1.7+0.1+0.6+0.95=4.2m（4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH清=0.4m正常过滤时，通过长柄滤头的水头损失ΔH≤0.22m，取0.2m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：ΔH开始=0.4+0.2=0.6m为保证滤池正常工作时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
堰底板与滤池底板标高相同，水封井出水堰总高ΔH水封=H1+H2+浸水后的滤料高度+承托层=0.8+0.05+0.6+0.15=1.60m。
取1.70m。
（其中浸水后的滤料高度为0.6m 左右）。
D型滤池设计计算书
首钢180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=19.1m/h（2）、校核强制滤速v’v’=Nv/(N－1)=7×19.1/(7－1)=22.3m/h＜23m/h（3）、滤池高度的确定滤板下布水区高度H1=0.9m滤板高度H2=0.03 m滤网板（承托层）高度H3=0.07 m滤网板与注塑盖板之间高度H4=1.9 mV型槽与注塑盖板之间距离为H5=0.1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为H7=0.965 m则滤池总高H= H1 +H2+ H3+H4 +H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m （4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH清=0.4 m正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：ΔH开始=0.4+0.2=0.6m为保证滤池正常时滤池内的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首钢180000吨/天D型滤池设计计算一、已知条件设计水量：Q=180000m3/d滤池规格：共有14格，每格28㎡，分2组，每组7格。
反冲洗流程：第一阶段：单独气冲，冲洗历时3～5 min，气洗强度23L/（m2·s）；第二阶段：气水同时反冲洗，历时8～10 min，气洗强度23L/（m2·s），水冲洗强度6L/（m2·s）；第三阶段：清水漂洗，冲洗历时3～5 min，冲洗强度6（L/m2·s）；反冲洗全过程中伴有表面扫洗，表面扫洗强度2.8 L/m2·s；冲洗时间共计t=15～20min，冲洗周期T=24h。
（取20min=1/3h）二、设计计算1、池体设计（1）、滤速：v=Q/（F×24）F——滤池总面积，14×28=392㎡v=180000/（392×24）=19.1m/h（2）、校核强制滤速v’v’=Nv/(N－1)=7×19.1/(7－1)=22.3m/h＜23m/h（3）、滤池高度的确定滤板下布水区高度 H1=0.9m滤板高度 H2=0.03 m滤网板（承托层）高度 H3=0.07 m滤网板与注塑盖板之间高度 H4=1.9 mV型槽与注塑盖板之间距离为 H5=0.1 mV型槽高度为H6=0.635 mV型槽顶至滤池顶高度为 H7=0.965 m则滤池总高H= H1 +H2+ H3+H4+H5+ H6+ H7=0.9+0.03+0.07+1.9+0.1+0.635+0.965=4.6 m（4）、水封池的设计按照试验数据，DA863彗星式纤维滤料清洁滤层的水头损失取ΔH清=0.4 m 正常过滤时，通过长柄滤头的水头损失ΔH≤0.22 m，取0.2 m。
忽略其他水头损失，则每次反冲洗后刚开始过滤的水头损失为：ΔH开始=0.4+0.2=0.6m为保证滤池正常时滤池的液面高出滤料层，水封井出水堰顶标高与滤料层相同。
堰底板与滤池底版标高相同，水封井出水堰总高ΔH水封= H1+H2+ H3=0.9+0.1+0.8=1.8 m。
2、反洗水量和气量计算（1）、反洗水量计算按水冲强度最大时计算，单独水洗时反洗强度最大为6 L/（m2·s）Q反=q水·f=6×28=168L/s=0.168m3/s=604.8m3/hD型滤池反冲洗时，表面扫洗同时进行，其流量Q表水=q表水·f=0.0028×28=0.0784m3/s（2）、反洗气量Q气的计算按单独气冲强度最大时的空气流量计算，这时气冲强度为23L/（m2·s）Q反气=q气·f=23×28=644L/s=38.64m3/min3、滤池管渠的布置（1）、反冲洗管渠A、气水分配渠气水分配渠起端宽取0.8m,高取2.3m；末端宽取0.8 m，高取1.75 m。
则起端截面积1.84㎡，末端截面积1.4㎡。
两侧沿程各布置28个配气小孔和23个布水方孔，共56个配气小孔和46个布水方孔。
B、排水集水槽排水集水槽槽顶端高出滤料层顶面1.35米，则排水集水槽起端槽高H起=H1+H2+ H3+滤料层厚度+1.35－2.3－0.1=0.9+0.03+0.07+0.8+1.35－2.3－0.1=0.75米式中，H1 H2H3同前，2.3米为气水分配渠起端高度，0.1为排水集水槽板厚。
排水集水槽末端高H末= H1+H2+H3+滤料层厚度+1.35－1.75－0.1= 1.3米底坡=（1.3－0.75）/7.04=0.078C、排水集水槽排水能力校核。
由矩形端面暗沟（非满流，n=0.013）计算公式校核集水槽能力。
设集水槽超高0.3米，则槽水位高 h排集=0.45米，槽宽b排集=0.8米，湿周X=b+2h=0.8+2×0.45=1.7米水流断面。
A排集=bh=0.8×0.45=0.36米2水力半径：R= A排集/X=0.36/1.7=0.212米水流速度：v=(R2/3·i1/2)/n =(0.2122/3×0.078 1/2)/0.013 =0.356×0.28/0.013=7.67m/s过水能力Q排集=A排集v=0.36×7.67= 2.76m3/s ,实际水量：Q反=Q反水+Q表水=0.168+0.0784=0.2464m3/s＜2.76 m3/s（2）、进水管渠A、进水总渠8座滤池双侧进水，每4座滤池共用一个进水渠，进水渠流量为Q=180000/4m3/d=0.52m3/s,进水总渠流速取0.8m/s，则水流断面积A进总=Q/v=0.52/0.8=0.65m2水面高1.2m，总渠宽1.4m，实际流速v’=0.52/1.2×1.4=0.31m/s。
B、每座滤池的进水孔每座滤池由进水侧开一个进水孔，进水总渠的水通过这个进水孔进入滤池。
进水孔设电动闸门，在反冲洗时调节阀门的开启度，供给反洗表扫水。
孔口面积按孔口淹没出流公式Q=0.8A（2gh）1/2计算，其面积按滤池强制过滤水量计，孔口两侧水位差取0.1m，则孔口面积：A孔=Q强/（0.8（2gh）1/2）Q强=180000/（12×86400）=0.174m3/sA孔=0.174/（0.8×（2×9.81×0.1）1/2）=0.155m2孔口宽高=400×400㎜，实际孔口面积0.16 m2C、滤池设的宽顶堰为保证进水稳定性，进水总渠引来的水经过宽顶堰进入每座滤池的配水渠，再经滤池的配水渠分配到两侧的V 型槽。
宽顶堰堰宽b 宽顶=5.28m ，宽顶堰与进水总渠平行设置，与进水总渠侧壁相距0.7m ，堰上水头由矩形堰的流量公式Q=1.84bh 3/2得：h 宽顶=[Q 强/（1.84b 宽顶）]3/2=[0.174/（1.84×5.28）]2/3=0.04m 。
D 、每座滤池的配水渠进入每座滤池的水经过宽顶堰溢流于配水渠，由配水渠两侧的进水孔进入滤池的V 型槽。
滤池配水渠宽b 配渠=0.7m ，渠高1.5m ，渠总长等于滤池总宽，则渠长L 配渠=5.28。
当渠水深h 配渠=1.00m 时，流速（进来的浑水由分配渠中段向渠两侧进水孔流去，每侧流量为Q 强/2）v 配渠=Q 强/（2b 配渠h 配渠）=0.174/（2×0.7×1.00）=0.124m/s E 、配水渠过水能力校核 配水渠的水力半径R 配渠=b 配渠h 配渠/（2h 配渠+b 配渠）=0.7×1.00/（2×1.00+0.7）=0.7/2.7=0.26m, 配水渠的水力坡降：I 渠=（nv 渠/R 渠2/3）2=（0.013×0.124/0.262/3）2==1.55×10-5 渠水面降落量Δh 渠=I 渠L 渠/2=1.55×10-5×5.28/2=4.09×10-5m 配水渠最高水位h 配渠+Δh 渠≈1.0m ＜渠高1.6m 。
进V 型槽配水孔断面积为A=0.374m 2进V 型槽配水孔流速v= Q 强/2A=0.174/（2×0.374）=0.23m/s 。
4、V 型槽的设计V 型槽槽底设表面扫洗水出水孔，直径取d 孔=0.03m,间隔0.1m ，每槽共计70个。
则单侧V 型槽表扫水出水孔总面积A 表孔=（3.14×0.032/4）×70=0.0495㎡表扫水出水孔中心标高与排水集水槽堰顶相平，即V 型槽底低于排水集水槽堰顶0.05m 。
据潜孔出流公式Q=0.8A （2gh ）1/2,其中Q 应为单格滤池的表扫水流量。
则表面扫洗时V 型槽水位高出滤池反冲洗时液面h v 液=[Q表水/（2×0.8A表孔）]2/（2g ）=[0.0784/(2×0.8×0.0495)]2/(2×9.81)=0.05m反冲洗时排水集水槽的堰上水头由矩形堰的流量公式Q=1.84bh3/2求得，其中b为集水槽长，b=L排槽=7m，Q为单格滤池反冲洗流量表扫水的流量Q反单=（6+2.8）×28/1000=0.246m3/sh排槽=[ Q反单/(1.84×7)]2/3=0.072m。
V型槽倾角500，垂直高度0.9m，壁厚0.1m。
反冲洗时V型槽顶高出滤池液面的高度为0.9―0.05―h排槽=0.9―0.05―0.072=0.778m。
反冲洗时V型槽顶高出槽液面高度为0.9－h排槽－hv液=0.9－0.072－0.05=0.778m5、反冲洗水的供给（1）、反洗水泵到滤池配水系统的管路水头损失△h1反冲洗配水管用钢管，DN350，管流速1.68m/s,1000i=11.5布置钢总长计50m,则反冲洗总管的沿程水头损失△hf’=Il=0.0115×50=0.575m表4—1 冲洗管配件及阻力系数△hj’=ξv2/(2g)=5.68×1.682/(2×9.81)=0.82m则冲洗水泵到滤池配水系统的管路水头损失△h1’=△hf’+ △hj’=0.575+0.82=1.395m（2）、集水池最低取水水位与滤池排水槽堰顶的高差H=4.415m（3）、滤池配水系统的水头损失△h2A、气水分配干渠的水头损失按最不利条件，即气水同时反冲洗时计算。
此时渠上部是空气，下部是反冲洗水，按矩形暗管（非满流n=0.013）近似计算。
气水同时反冲洗时Q反气水=0.168m3/s,则气水分陪渠水面高为：h反水=Q气水/（v水干b气水）=0.168/（1.68×0.8）=0.125m水力半径：R反水=b气水h反水/（2h反水+b气水）=0.8×0.125/（2×0.125+0.8）=0.095m水力坡降：i反渠=（nv渠/R渠2/3）2=（0.013×1.68/0.0952/3）2=0.011渠水头损失△h反水=I反水l反水=0.011×7=0.077m。
B、气水分配干渠底部配水方孔水头损失△h方孔Q=0.8A（2gh）1/2计算。
其中Q为Q反气水，A为配水方孔总面积，A方孔=0.552㎡，则，△h方孔=[Q反气水/（0.8A方孔）]2/2g=[0.168/（0.8×0.552）]2/（2×9.81）=0.019mC、查手册，反冲洗水经过滤头的水头损失△h滤≤0.22mD、气水同时通过滤头时增加的水头损失△h增气水同时反冲洗时气水比n=23/6=3.83，长柄滤头配水布气系统的滤柄孔口总面积与滤池过滤总面积之比约为1%，则长柄滤头中的水流速度v柄=Q反气水/（1%×f）=0.168/(1 %×28)=0.6m/s通过滤头增加的水头损失△h增=9810n(0.01-0.01v+0.12v2)=9810×3.83×(0.01-0.01×0.6+0.12×0.62)=1773.4pa=0.177mH2O则滤池配水系统的水头损失△h2为：△h2=△h反水+△h方孔+△h滤+△h增=0.077+0.019+0.22+0.177=0.493m（4）、滤料层水头损失△h3滤料为DA863彗星式滤料。
