可编程控制器PLC 邮件分拣系统模拟

plc课程设计邮件分拣系统

plc课程设计邮件分拣系统一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理和工作机制，掌握其在工业自动化中的应用。

2. 学生能够掌握邮件分拣系统的基本构成和工作流程，理解PLC在其中的作用。

3. 学生能够学会使用PLC编程软件进行基本的编程操作，实现对邮件分拣系统的控制。

技能目标：1. 学生能够运用所学的PLC知识，设计并实现一个简单的邮件分拣系统。

2. 学生能够通过PLC编程解决实际问题，提高观察、分析、解决问题的能力。

3. 学生能够培养团队协作和沟通能力，通过小组合作完成邮件分拣系统的设计与调试。

情感态度价值观目标：1. 学生能够认识到PLC技术在工业自动化中的重要性，激发对自动化技术的兴趣和热情。

2. 学生能够通过课程学习，培养认真负责、严谨细致的学习态度，提高自我管理和自律能力。

3. 学生能够树立创新意识，勇于尝试新方法，培养解决实际问题的自信心。

课程性质：本课程属于实践性较强的课程，结合理论知识与实际操作，培养学生运用PLC技术解决实际问题的能力。

学生特点：学生处于高年级阶段，已具备一定的PLC基础知识和实践操作能力，具有一定的自主学习能力和团队合作精神。

教学要求：教师应注重理论与实践相结合，引导学生通过实际操作掌握PLC技术，关注学生的个体差异，提高学生的动手能力和创新能力。

同时，注重培养学生的团队协作和沟通能力，提高学生的综合素质。

通过课程目标的分解，为教学设计和评估提供明确的方向。

二、教学内容1. 理论知识：- PLC基本原理及工作机制- 邮件分拣系统的工作原理与构成- PLC编程软件的使用方法- 传感器与执行器的原理与应用2. 实践操作：- PLC编程与调试- 邮件分拣系统的设计与搭建- 系统故障分析与排除- 小组项目：设计并实现一个简单的邮件分拣系统教学大纲安排：第一周：PLC基本原理及工作机制，邮件分拣系统概述第二周：PLC编程软件的使用方法，传感器与执行器的原理第三周：邮件分拣系统设计与编程，小组项目启动第四周：邮件分拣系统搭建与调试，故障分析与排除第五周：小组项目展示与评价，总结与反思教学内容与教材关联性：本教学内容与教材《PLC原理与应用》第3章“PLC控制系统设计”和第4章“PLC控制系统应用”相关，结合教材内容，使学生在掌握理论知识的基础上，通过实践操作，学会设计并实现邮件分拣系统。

PLC实现-邮件分拣机的控制

邮件分拣机的PLC控制摘要：本文介绍了用PLC控制技术实现的邮件分拣系统。

分析了邮件处理自动化的实现方法和工艺流程，对设计邮件自动化设备有一定的参考价值。

利用PLC内部的指令实现邮件系统的处理技术，无需硬件的额外投资即可明显提高邮件分拣效率。

关键词：西门子S7－200PLC BCD拨码器邮件分拣最初的分拣系统是完全基于人力的作业系统，通过人工搜索、搬运来完成货物的提取。

这种分拣系统的作业效率低下，无法满足现代化物流配送对速度和准确性的高要求。

随着科学技术的飞速发展．分拣系统中开始运用各种各样的自动化机械设备．计算机控制技术和信息技术成为信息传递和处理的重要手段。

机械化、自动化、智能化成为现代分拣系统的主要特点与发展趋势。

近年来，随着我国经济的发展和社会的进步，邮政事业得到了空前发展。

邮政通信网的技术含量不断增加，技术装备水平也在不断的提高，邮件处理已基本实现机械化，并且朝着自动化的方向迈进。

为此，本文介绍了一种利用PLC控制的自动分拣系统，它不仅可以降低人工拣取、搬运的劳动强度，提高劳动生产率，降低成本，还具有较高的可靠性和安全性。

1邮件分拣机的控制要求按下启动按钮后，电动机M5运行，绿灯L2亮，传送带运转，表示可以进邮件。

S1～S6为检测邮件的接近开关，当接近开关S1为ON 时表示邮件分拣机检测到有邮件到来。

从拨码器拨入BCD码模拟邮件的邮政编码，分别以1、2，3、4、5代表北京、上海、天津、重庆、沈阳5个城市的邮政编码，即正常的邮政编码值为1、2、3、4、5。

若非此5个数，则红L1闪烁表示出错，电动机M5停止，需按下启动按钮后才能重新运行。

若是此5个数中的任意一个，则红灯L1亮，绿灯L2灭，电动机M5持续运行。

当接近开关S2为ON时，表明邮件到达第一个邮箱处，如果邮件编码与此处编码相同，则电动机M5停止，电动机M1启动并推动推杆，将此邮件分拣到该邮箱内，接近开关S2变为OFF，M1的推杆自动收回，分拣完毕后红灯L1熄灭，绿灯L2亮表示可以继续进邮件；如果邮件编码与此处编码不同，则电动机M5继续保持运行，当接近开关S3为ON时表明邮件到达第二个邮箱处再进行比较判断，依次类推，当接近开关S4和接近开关S5为ON时表明邮件到达第三个和第四个邮箱处；如果邮件编码与前四处编码均不同，则表明编码为5，邮件将经过接近开关S6处自动进入第5个邮箱，然后红灯L1熄灭，绿灯L2亮可以继续进邮件。

基于PLC的快递分拣系统

基于PLC的快递分拣系统概述快递行业的发展使得快递分拣系统成为了必不可少的一部分。

而基于PLC（可编程逻辑控制器）的快递分拣系统因其高效、可靠、灵活等优点而得到广泛应用。

本文将介绍基于PLC 的快递分拣系统的工作原理、架构设计以及应用场景。

工作原理基于PLC的快递分拣系统主要通过PLC控制器来实现从快递包裹到分拣口的自动分拣过程。

其工作原理如下：1.快递包裹进入系统：当快递包裹进入系统时，会通过传感器检测并将包裹的信息发送给PLC控制器。

2.包裹信息解析：PLC控制器会解析包裹的信息，包括收件人地址、重量、体积等，以便进行后续的分拣操作。

3.分拣策略确定：根据包裹的信息，PLC控制器会根据预设的分拣策略来确定将包裹分配到哪个分拣口。

4.分拣执行：PLC控制器会通过控制气动装置、电机等设备，将包裹送往相应的分拣口。

5.分拣完成：当包裹成功分拣到相应的分拣口时，PLC控制器会发送信号给操作员，提示分拣完成。

架构设计基于PLC的快递分拣系统的架构设计如下：1.PLC控制器：负责整个系统的控制和协调，包括接收传感器信号、执行分拣策略、控制分拣设备等。

2.传感器：用于检测和获取包裹的相关信息，例如光电传感器、称重传感器、尺寸传感器等。

3.分拣设备：包括气动装置、电机、传送带等，用于将包裹从入口送往相应的分拣口。

4.人机界面：为操作员提供交互界面，以便查看分拣状态、设置分拣策略等。

5.数据收集与处理系统：用于收集、分析和统计快递分拣系统的工作数据，以便进行效率优化和管理决策。

应用场景基于PLC的快递分拣系统在快递行业中应用广泛，主要有以下几个应用场景：1.快递中心：大型快递中心通常需要处理大量的包裹，通过基于PLC的分拣系统可以实现自动化、高效率的分拣操作。

2.仓储物流：在仓储物流领域，基于PLC的快递分拣系统可以提升货物的分拣速度和准确率，从而提高仓库的运营效率。

3.高速分拣线：高速分拣线通常需要处理大量快递包裹的同时保证分拣精度和速度，基于PLC的快递分拣系统能够满足这种需求。

(完整)plc邮件分拣系统

邮件分拣系统随着社会的不断发展,如今社会到处都充斥着包裹。

各行各业都竞争激烈,因此都迫切地需要改进技术，提高效率，尤其在需要进行分拣及缓冲，传送的单位,以往一直采用人工分拣的方法,效率成本高.为解决上述问题，将PLC技术应用到分拣装置中用以提高生产效率降低成本是一个很好的途径，本篇就简短介绍了PLC在邮件分拣系统中的应用。

一、邮件分拣的工作过程邮件分拣系统模拟结构图如图1所示，工作过程如下：启动后绿灯Ll亮表示可以进邮件，S1为ON表示模拟检测邮件的光信号检测邮码，拨码器模拟邮件的邮码0—9，从拨码器读到的邮码的正常值为1、2、3、4、5，若是此5个数中的任意一个，则红灯L2亮，电机M5运行，将邮件分拣至邮箱内，完成后L2灭，L1亮，表示可以继续分拣邮件。

若读到的邮码不是该5个数，则红灯L2闪烁，表示出错，电机M5停止，重新启动后，能重新运行。

图 1邮件分拣系统模拟结构图图错误!未定义书签。

PLC程序流程图二、邮件分拣的PLC设计a)PLC的选型及控制程序流程经过对系统输入和输出的分析,系统I／O分配共需I／O点数为7个输人、8个输出，所以在机型上选用西门子公司的S7—200 CPU 224CN型的PLC.邮件入箱控制软件设计流程:一是邮件检测；二是编码信息检测;三是编码信息转化为脉冲信号;四是邮件人箱；五是出错控制。

PLC控制部分程序流程图如图2所示。

b)梯形图程序的设计梯形图的设计采用软件STEP7 MicroWIN V4．0实现，主要有两部分:第一部分是正确邮码的分拣情况，第二部分是错误邮码的处理情况。

如图3和图4所示。

当邮码在正常范围内1～5的时候,电动机就会启动，相应的邮码推杆经过一定的时间就会动作，把邮件推人到相应邮箱内。

当邮码是错误邮码的时候,检邮件L2灯就会不停地闪烁.三、邮件分拣的组态设计a)PLC与组态王之间的通信设置通过对监控系统要求及实现功能的分析，采用组态王6．53对监控系统进行设计∞J。

邮件分拣机的PLC控制

课程设计任务书机械工程学院系班学生课程设计课题：邮件分拣机的PLC控制一、课程设计工作日自 2010 年 6 月 15 日至 2010 年 6 月 25 日二、同组学生：三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时间、主要参考资料等）：1、邮件分拣机简介邮件分拣机是邮政系统用于对寄往各地的邮件进行快速分拣的设备，它主要由邮件编码识别传感器、邮件传送带拖动电动机、与拖动电动机同轴的旋转脉冲发生器、邮件分拣装置和邮件收信箱组成。

它通过传感器识别各地不同的邮政编码，用传送带将邮件传送到各个邮件收集箱位置分拣。

传送带由电动机拖动，不同地方的邮件在传送带上传送的距离由与电动机同轴连接的旋转编码器发出的脉冲数决定，传送到位后，由邮件分拣装置将邮件分拣到邮件收集箱。

由于用旋转编码器脉冲进行传送距离的定位，所以能保证邮件精确运送到位。

2、邮件分拣机的控制要求邮件分拣机实训模块的控制要求如下：1)机器由按钮作起动与停止控制，起动后，绿灯发光；各元件应处于复位位置，此时可用拨码开关设定不同地方的邮政编码。

2)用按钮S1发出的信号来确定邮件编码已被检测，按下S1后（表示邮件已检测），传送带电动机运转，旋转脉冲发生器（BV）发出高速脉冲，此时绿灯熄灭，红灯发光，表示正在传送邮件，暂定检测。

3)用BV发出的高速脉冲数量来确定邮件传送的距离，高速脉冲数量应按不同的邮政编码设定，以保证将邮件传送到指定的分拣位置。

邮件送到定位置后，该位置的分拣装置指示灯发光。

4)设邮件分拣时间为2S，完成分拣后红灯熄灭，绿灯发光，机器等待邮件检测。

5)当从检测到不符合指定邮政编码的数值时，红灯闪烁，表示邮编有错，红灯闪烁5S熄灭。

3．设计任务1) 根据控制要求，进行邮件分拣机的PLC I/O分配与接线。

2) 根据控制要求，编制机床控制PLC应用程序，有条件可以利用模拟开关板调试程序，模拟运行。

3) 编写设计说明书，内容包括：①设计过程和有关说明。

《PLC控制技术》教学课件任务06邮件分拣机

6
二、BCD码简介 1、BCD码的优点：这种编码形式利用了四个位元来储存一
个十进制的数码，使二进制和十进制之间的转换得以快捷地进行。，采用BCD码，既可保存数值的精确度，又可免去使电脑作浮点运算时所耗费的时间。
7
三、加/减运算加/减运算指令是对符号数的加/减运算操作，包括整数加/
减、双整数加/减和实数加/减运算。梯形图加/减运算指令采用功能块格式，功能块由指令类型、使能输入端(EN)、操作数输入端(IN1、IN2)、运算结果输出端(OUT)、使能输出端(ENO) 组成。
2、若读到，重新启动后，能重新运行。
4
一、邮件分拣机的工作过程
5
二、BCD码简介 BCD码(Binary Coded Decimal)亦称二进码十进数或二
十进制代码。用4位二进制数来表示1位十进制数中的0~9这10 个数码，是一种二进制的数字编码形式，用二进制编码的十进制代码。
12
四、加1/减1指令加1/减1指令用于自加/自减操作，以实现累加计数和循环
控制等程序的编写。操作数的长度为字节(无符号数)、字或双字(有符号数)。
1、字节加1/减1指令字节加1/减1(INC_B/DEC_B)指令，用于使能输入有效时，将一个字节的无符号数IN加1/减1，得到一个字节的运算结果，通过OUT制定的存储器单元输出。
13
四、加1/减1指令 2、字加1/减1指令字加1/减1(INC_W/DEC_W)指令，用于使能输入有效时，
将单字长符号输入数IN加1/减1,得到一个字的运算结果，通过 OUT指定的存储器单元输出。
14
四、加1/减1指令
15
五、邮件分拣机PLC外部接线图
16
操作步骤

基于PLC的邮件分拣系统的设计

摘要作为推动20世纪工业技术发展的一项革命性产品，PLC即可编程控制器已经成为现代工业自动化的三大支柱之一，它以其突出的优势逐步代替了普遍使用的继电器，简化控制线路、提高系统可靠性,是PLC的最大优点。

作为一种新型工业控制器PLC被广泛的应用在冶金工业、化工工业、电力工业、交通、机械加工和食品加工等许多领域。

为了探讨PLC在邮件分拣控制系统中的应用，本次课题将以S7-200PLC对邮件分拣系统进行研本次设计是邮件分拣系统模拟设计，其控制核心器件是S7-200PLC。

整体设计包括了硬件和软件的设计。

该系统在硬件设计上主要是实现邮件分拣。

系统软件设计通过PLC编程来控制整个系统运行。

主控制器PLC对编辑程序进行分析，然后PLC经运算后输出控制信号。

关键词：继电器；控制系统；梯形图；邮件分拣AbstractAs a revolutionary product to promote industrial technology development in the 20th century, the PLC also called the programmed controller has become one of the three pillars of the modern industrial automation, PLC for its outstanding advantages gradually replaced the widespread use of relays,simplify the control circuit and improve system reliability,is the biggest advantage of the PLC. As a new type of industrial controllers PLC has a wide range of applications in many areas of the metallurgical industry, chemical industry, power industry, transportation, machinery processing and food processing. In order to explore the application of PLC in the intersection traffic lights control system, this issue will highlight the S7-200 PLC control system of traffic lights.This design is Mail sorting system analog design, the control core of the device is a S7-200 PLC. The overall design include hardware and software design.The system hardware design mainly on the Mail sorting. The system software design is the PLC programming that aimed to to control the operation of the entire system. The host controller via PLC editing program, and then the PLC output control signals via the computer.Key words: Industrial automation; Control system;Ladder diagram; Mail sorting目录1 概述 (1)1.1 PLC概述 (1)1.1.1 PLC的背景 (1)1.1.2 PLC的特点 (1)1.1.3 PLC的应用及发展趋势 (2)1.1.4 PLC的工作原理 (2)1.2 邮件分拣概述 (3)1.2.1 课题的背景及意义 (3)2 系统整体设计方案 (3)2.1 邮件分拣系统工作原理图 (3)2.2 邮件分拣控制要求 (4)2.3 分拣机的动作过程 (4)3 系统软件设计 (5)3.1 邮件分拣系统流程图 (5)3.2 PLC选型 (5)3.3 I/O配线表 (6)3.4 邮件分拣梯形图 (6)3.5程序图中各辅助触点的作用 (12)3.6程序图中各个定时器的作用 (13)3.7 软件调试 (13)4 系统硬件设计 (14)4.1 西门子S7-200PLC (14)4.2 硬件接线图 (15)5 总结 (16)参考文献 (17)致谢 (18)1 概述1.1 PLC概述PLC就是可编程控制器，PLC是一种用数字运算操作的系统，专门为在工业环境中的应用设计的，它采用可编程的存储器，用在其内部存储程序、顺序控制、执行逻辑运算、计数、定时与算术操作等面向的指令，并通过模拟或数字式输入/输出控制各种类型的生产过程或机械。

可编程控制器PLC邮件分拣系统模拟

邮件分拣系统模拟
在MF30模拟实验挂箱中邮件分拣系统模拟实验区完成本实验。

一、实验目的
用PLC 构成邮件分拣控制系统，熟练掌握PLC 编程和程序调试方法。

二、控制要求
启动后绿灯L1亮表示可以进邮件，S1为ON 表示模拟检测邮件的光信号检测到了邮件，拨码器模拟邮件的邮码，从拨码器读到的邮码的正常值为1、2、3、4、5，若是此5个数中的任一个，则红灯L2亮，电机M5运行，将邮件分拣至邮箱内，完后L2灭，L1亮，表示可以继续分拣邮件。

若读到的邮码不是该5个数，则红灯L2闪烁，表示出错，电机M5停止，重新启动后，能重新运行。

三、邮件分拣系统模拟实验面板图
四、输入
/输出接线列表输入接线 SD S1 A B C D 复位 X0
X1
X2
X3
X4
X5
X6
输出接线 L1 L2 M5 M1 M2 M3 M4 5 Y0
Y1
Y2
Y3
Y4
Y5
Y6
Y7
五、制梯形参考程序
如有侵权请联系告知删除，感谢你们的配合！。

基于PLC的物流分拣系统解析

基于PLC的物流分拣系统解析随着电子商务的迅猛发展，物流行业面临着日益增长的包裹处理压力。

为了提高物流效率、降低人工成本，基于PLC（Programmable Logic Controller，可编程逻辑控制器）的物流分拣系统应运而生。

本文将详细介绍基于PLC的物流分拣系统，包括系统原理、硬件设计、软件设计和应用前景等方面。

一、系统原理基于PLC的物流分拣系统的工作原理如下：1. 包裹识别：通过条码扫描或视觉识别等技术，识别包裹的信息。

2. 数据处理：将识别到的包裹信息传输至PLC，由PLC 进行数据处理。

3. 分拣指令生成：根据预设的分拣规则，PLC生成相应的分拣指令。

4. 分拣执行：分拣设备根据PLC生成的指令，自动将包裹分拣至指定目的地。

二、硬件设计基于PLC的物流分拣系统的硬件设计主要包括以下部分：1. PLC控制器：选择合适的PLC控制器作为系统核心，负责数据处理和指令生成。

2. 传感器与执行器：设计合适的传感器和执行器电路，用于包裹识别、分拣设备控制和状态反馈等。

3. 通信模块：设计合适的通信模块，实现PLC与上位机、分拣设备等之间的数据传输。

4. 电源模块：设计合适的电源模块，为系统提供稳定的电源供应。

三、软件设计基于PLC的物流分拣系统的软件设计主要包括以下部分：1. 控制算法：设计高效的分拣控制算法，包括包裹识别、数据处理、指令生成等。

2. 用户界面：设计友好的用户界面，方便操作人员进行监控和故障排查。

3. 数据管理：设计合理的数据管理算法，确保包裹信息的安全和可靠。

四、应用前景基于PLC的物流分拣系统具有广泛的应用前景，主要包括以下几个方面：1. 电子商务：在电子商务领域，物流分拣系统可以提高包裹处理效率，降低人工成本。

2. 制造业：在制造业中，物流分拣系统可以实现对原材料、成品等物料的自动化分拣。

3. 邮政快递：在邮政快递领域，物流分拣系统可以提高邮件、包裹的处理速度和准确性。

基于PLC的自动分拣器设计

基于PLC的自动分拣器设计自动分拣系统是现代物流行业中的重要设备，其运用PLC（可编程逻辑控制器）技术实现高效、精准的货物分拣和处理。

PLC作为一种专门用于工业控制的计算机，具有稳定性高、成本低、易维护等优点，被广泛应用于自动分拣系统中。

本文将从PLC技术在自动分拣器中的应用原理、系统设计、特点及未来发展等方面展开探讨，旨在深入探究。

在自动分拣系统中，PLC技术充当着至关重要的角色。

PLC是将数字或模拟输入信号根据程序运行的顺序进行逻辑运算处理，并输出控制信号控制执行机构的一种专门控制器。

其优点主要体现在以下几个方面：首先，PLC具有高稳定性。

在自动分拣系统中，货物的分拣和处理需要经过长时间的运行，对控制器的稳定性要求很高。

而PLC作为专门用于工业控制的计算机，具有较高的可靠性和稳定性，可以满足自动分拣系统长时间运行的需求。

其次，PLC成本较低。

相较于传统的工业控制器或专用控制系统，PLC 的成本较低，使得自动分拣系统的建设成本得以降低。

这也是PLC在物流行业中被广泛应用的重要原因之一。

再次，PLC易于维护和操作。

PLC的开发和维护相对简单，只需要进行逻辑编程即可实现对系统的控制。

同时，PLC具有较好的人机界面和监控系统，使操作人员能够轻松对系统进行监控和调试，从而提高了系统的运行效率。

基于以上优点，PLC技术被广泛应用于自动分拣系统中。

其设计原理主要包括输入模块、处理器、输出模块和通信模块等组成。

输入模块用于接收传感器等设备提供的信号，处理器对输入信号进行逻辑处理，根据预先编写的程序输出控制信号，输出模块则将信号传输到执行机构控制其动作，通信模块用于与外部系统进行通信。

在自动分拣器设计中，PLC技术的运用可以实现货物的分拣、移动、堆垛等操作，提高了分拣效率和精度。

通过编写合适的逻辑程序和算法，PLC可以根据货物的属性、目的地等信息，智能地控制分拣器的运行，实现货物的快速准确分拣。

此外，基于PLC的自动分拣器还具有以下几个特点：首先，高效性。

基于plc的物流分拣系统

基于PLC（可编程逻辑控制器）的物流分拣系统是一种自动化系统，用于在物流和仓储行业中进行货物的分类、分拣和处理。

PLC作为控制器，控制整个系统的运行，并协调各个分拣设备的工作。

以下是基于PLC的物流分拣系统的一般组成和工作原理：1. 传感器和输入设备：物流分拣系统通常配备多种传感器，如光电传感器、激光传感器等，用于检测货物的位置、形状和特征等信息。

此外，还可能包括手持条码扫描器或RFID读写器等输入设备，用于读取货物上的标签或识别码。

2. 运输设备：物流分拣系统使用各种类型的传送带、输送机、滑道等设备，将货物从起始点输送到目标分拣区域。

这些设备可能会配备电机和驱动装置，由PLC控制其速度和方向。

3. PLC控制器：PLC是物流分拣系统的核心控制设备。

它接收传感器和输入设备的信号，并根据预先设定的程序和算法进行逻辑判断和决策。

根据需要，PLC会发出控制指令，激活或停止运输设备，以及触发分拣装置的动作。

4. 分拣装置：物流分拣系统通常使用机械臂、气动装置或传送带等分拣装置，将货物按照预定的规则和目标位置进行分类和分拣。

PLC控制器会根据输入的数据和算法，指导分拣装置的动作，将货物送至对应的出口或储存区域。

5. 人机界面：为了方便操作和监控物流分拣系统，通常会设置人机界面（HMI），提供可视化的界面和控制面板。

操作员可以通过HMI 进行参数设置、故障诊断和实时监控，确保系统的稳定运行。

基于PLC的物流分拣系统能够提高分拣效率、减少人工成本，并降低错误率。

通过合理设计和调试，结合适当的传感器和分拣装置，可以满足不同物流环境中的分拣需求。

然而，具体的物流分拣系统需要根据实际情况进行定制和优化，建议在实施前咨询专业的自动化设备供应商或工程师，以确保系统的可靠性和适应性。

分拣物品控制系统PLC设计

分拣物品控制系统PLC设计分拣物品控制系统（Sorting Material Control System）是一项用于自动化物件分类和分拣的技术。

该系统包括一台可编程逻辑控制器（PLC），可通过输入和输出接口与其他机械设备和传感器进行通信。

在本文中，我们将详细介绍如何设计一个分拣物品控制系统的PLC。

首先，我们需要确定系统的需求和功能。

分拣物品控制系统的主要功能是根据物品的特征（如重量、大小、形状等）将物品分类到不同的位置或容器中。

因此，系统需要具备以下功能：物品识别、分类算法、分拣信号控制和通信接口。

在物品识别方面，我们可以利用传感器来获取物品的特征信息。

例如，光电传感器可以测量物体在传送带上的位置和大小。

重量传感器可以测量物体的重量。

通过这些传感器获取到的物体特征信息，将作为输入信号传输给PLC。

接下来是分类算法的设计。

分类算法根据物品的特征信息来判断物品属于哪个类别，并将分类结果发送给PLC。

根据具体的应用场景，可以采用不同的分类算法。

例如，对于重量分类，可以设定一个阈值，超过阈值的物品归为一类，低于阈值的物品归为另一类。

在PLC中，我们需要设计一个控制逻辑，将输入的特征信息与分类算法相结合，生成相应的输出信号。

输出信号可以控制分拣机械臂的运动，将物品送往正确的位置或容器。

例如，如果一个物品被判断为类别A，PLC将发送一个信号给机械臂，使其将物品送往类别A的容器。

通过类似的控制逻辑，可以实现物品的自动分类和分拣。

为了实现系统的稳定运行和故障诊断，还需要设计相应的检测和保护机制。

例如，当传感器或机械臂出现故障时，PLC能够及时发现并采取相应的措施，如发送警报信号或切换到备用设备。

此外，我们还需要设计一个通信接口，使PLC能够与其他设备进行通信。

例如，PLC可以通过以太网接口与上位机通信，以获取系统的状态信息和控制指令。

通过与上位机的通信，PLC可以实现远程监控和控制，提高系统的灵活性和可维护性。

基于PLC的邮件分拣机控制系统设计

图书分类号：密级：毕业设计(论文)基于PLC的邮件分拣机控制系统设计MAIL SORTING MACHINE BASED ON PLC CONTROL SYSTEM DESIGN学生姓名学院名称信电工程学号班级专业名称电气工程及其自动化指导教师2014年5月23日徐州工程学院学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。

本人完全意识到本声明的法律结果由本人承担。

论文作者签名：日期：年月日徐州工程学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。

徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。

徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

论文作者签名：导师签名：日期：年月日日期：年月日摘要本论文利用PLC对分拣系统进行控制设计，摆脱了使用继电器进行分拣的系统，缺乏较好的稳定性，适应性不够强，且不能满足特殊的控制要求等缺陷，实现了对邮件进行自动分拣的主要目标。

本论文充分利用了可编程逻辑控制器的优秀性能，设计出了具有运行稳定、故障率低等优势的系统。

本论文首先介绍了论文题目的起源及其背景资料、订立的系统实施方案、设计思想和合理性推断；随后对系统开始进行硬件选型、硬件电路设计，软件程序设计，并绘制了梯形图；接下来又对系统进行调试以确定其可行性，然后利用MCGS组态软件对整个系统进行组态仿真；最后，本论文对全部的设计内容和结果进行总结陈述。

基于PLC的快递自动分拣系统设计

基于PLC的快递自动分拣系统设计快递行业的快速发展对于物流分拣系统的要求日益增加。

为了提高物流效率、降低人工成本、提升服务质量，基于可编程逻辑控制器（PLC）的快递自动分拣系统应运而生。

本文将深入探讨该系统的设计原理、工作流程以及相关技术应用。

一、引言随着电子商务行业的蓬勃发展，全球物流行业正面临着前所未有的挑战。

传统人工分拣方式已经无法满足日益增长的物流需求，因此自动化技术成为了解决方案之一。

基于PLC的快递自动分拣系统以其高效、精确和可靠性而备受关注。

二、设计原理该自动分拣系统由传感器、执行器和PLC控制器组成。

传感器用于检测和采集运输线上包裹信息，执行器负责将包裹按照设定规则进行分类和定位，而PLC控制器则负责对整个过程进行监控和指挥。

在该系统中，传感器主要包括光电传感器和激光扫描仪。

光电传感器通过光电效应来检测包裹的到达和离开，从而触发相应的动作。

而激光扫描仪则可以对包裹进行三维扫描，获取包裹的尺寸和重量等信息。

执行器主要包括传送带、机械臂和气动装置。

传送带用于将包裹从起始点运送到相应的目标位置，机械臂则负责将包裹从传送带上取下并放置到指定位置，气动装置则用于控制机械臂的运动。

PLC控制器是整个系统的核心部分。

它通过接收来自传感器和执行器的信号，并根据预设的程序进行逻辑判断和控制。

根据不同情况下接收到的信号，PLC控制器可以触发相应的执行指令，确保分拣系统能够按照预定规则进行工作。

三、工作流程基于PLC的快递自动分拣系统主要分为四个步骤：信息采集、目标定位、分类判断和执行操作。

在信息采集阶段，光电传感器检测到快递包裹进入系统后会触发信号，并将该信号发送给PLC控制器。

PLC控制器接收到信号后，会根据预设的程序进行逻辑判断，判断该包裹的目标位置。

接下来是目标定位阶段。

根据PLC控制器的指令，传送带会将包裹运送到相应的目标位置。

同时，激光扫描仪会对包裹进行扫描，获取包裹的尺寸和重量等信息。

分类判断阶段是整个自动分拣系统最关键的一步。

基于PLC的邮件分拣系统的设计

基于PLC的邮件分拣系统的设计n the 20th century。

as a XXX。

the PLC (programmable logic controller) has e one of the three pillars of modern industrial XXX。

which is the biggest advantage of PLC。

As a new type of industrial controller。

PLC is XXX industry。

chemical industry。

power industry。

XXX。

mechanical processing。

and food processing。

In order to explore the n of PLC in the mail sorting control system。

this project will use S7-200PLC to study the mail sorting system.The design of this project is a n design of the mail sorting system。

and its control core device is S7-200PLC。

The overall design includes hardware and are design。

The hardware design of the system mainly achieves mail sorting。

The are design of the system controls the n of the entire system through PLC programming。

The main controller PLC analyzes the edited program。

基于plc的邮件分拣系统

1、绪论1、PLC的基本概念早期的可编程控制器称作可编程逻辑控制器，它主要用来代替继电器实现逻辑控制。

随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。

但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程序控制器简称PLC，自1969年美国数据设备公司（DEC）研制出现，现行美国，日本，德国的可编程序控制器质量优良，功能强大。

2、PLC的基本结构PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本构成为：a、电源PLC的电源在整个系统中起着十分重要的作用。

如果没有一个良好的、可靠的电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。

一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去b. 中央处理单元(CPU)中央处理单元(CPU)是PLC的控制中枢。

它按照PLC系统程序赋予的功能接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并能诊断用户程序中的语法错误。

当PLC投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。

等所有的用户程序执行完毕之后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。

为了进一步提高PLC的可靠性，近年来对大型PLC还采用双CPU构成冗余系统，或采用三CPU的表决式系统。

这样，即使某个CPU出现故障，整个系统仍能正常运行。

c、存储器存放系统软件的存储器称为系统程序存储器。

存放应用软件的存储器称为用户程序存储器。

d、输入输出接口电路1．现场输入接口电路由光耦合电路和微机的输入接口电路，作用是PLC与现场控制的接口界面的输入通道。

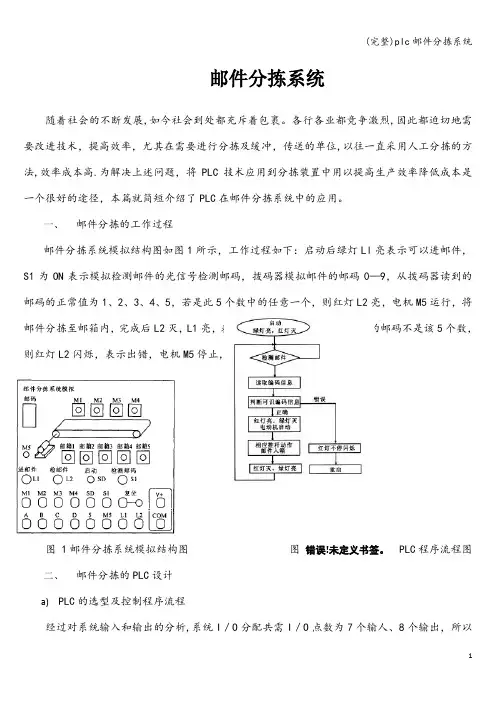

实训18 邮件分拣的模拟控制

实验八邮件分拣的模拟控制一、实验目的用PLC构成邮件分拣控制系统二、实验内容1．控制要求X C X D X E X F用PLC-01的常开开关表示，当X C X D X E X F取值不是（0001，0010，0011，0100，0101）时，L1闪亮表示出错，按停止按扭无效。

必须取X C X D X E X F为（0001，0010，0011，0100，0101）后，再按停止按扭，复位一下，再按起动按钮，则L2亮表示可以进邮件，同时M5亮，S1产生1s的脉冲闪亮。

在这基础上当X C X D X E X F取值0001时，表示邮编第一个数字为1，当按下S2表示检测到了，脉冲开始计数，经五个脉冲后M1亮2s，表示开头为1的邮编进北京的邮箱，同时M5,L2,S1灭2s。

当X C X D X E X F取值0010时，表示邮编第一个数字为2，当按下S2表示检测到了，脉冲开始计数，经十个脉冲后M2亮2s，表示开头为2的邮编进上海的邮箱，同时M5,L2,S1灭2s。

当X C X D X E X F取值0011时，表示邮编第一个数字为3，当按下S2表示检测到了，脉冲开始计数，经十五个脉冲后M3亮2s，表示开头为3的邮编进天津的邮箱，同时M5,L2,S1灭2s。

当X C X D X E X F取值0100时，表示邮编第一个数字为4，当按下S2表示检测到了，脉冲开始计数，经二十个脉冲后M4亮2s，表示开头为4的邮编进武汉的邮箱，同时M5,L2,S1灭2s。

当X C X D X E X F取值0101时，表示邮编第一个数字为5，当按下S2表示检测到了，脉冲开始计数，经二十五个脉冲后，M5,L2,S1灭2s，表示开头为5的邮编进广州的邮箱。

当开头为1的邮编检测到了，但M1还没亮时，转变X C X D X E X F的值，发生错误L1闪亮，情况就跟开头说的一样了，以此类推当其他号码检测到了，但还没投进箱子时，转变号码就发生错误。

《PLC编程与应用(三菱)》项目三任务三邮件分拣机的 PLC 控制

烁表示出错,需重新启动才能进
行邮件的分拣。要求使用子程
序调用指令编程。
图 3-3-1 邮件分拣机模拟控制系统
任务三邮件分拣机的 PLC 控制
子程序是具有特定功能、并且可以多次使用的程序段。子程序用于为程序分段和分块，其成为较小的、更易于理解与管理的块。子程序指令有子程序调用CALL 和子程序返回SRET 两大类。该指令的目标操作元件是指针号P0 ～ P62（允许变址修改）。
图 3-3-2 CALL和SRET指令
任务三邮件分拣机的套 CALL(P)和SRET 指令的使用说明如图3-3-3 所示。 CALL(P)与CALL 的区别在于子程序，P11 仅在X001由 “OFF” →“ON”变化时执行一次。在执行P11子程序时,若X003接通,CALLP P12 指令被执行，则程序又调用子程序P12，在 SRET(2)指令执行后程序返回到 P11中的CALLP P12 指令的下一步，在SRET(1) 指令执行后再返回主程序。因此在子程序中，
任务三邮件分拣机的 PLC 控制
二、指令的实例应用
例3：编制送料小车的PLC控制程序。实施步骤： (2)、采用子程序调用的方式编制PLC程序，如图3-3-11所示
图 3-3-11 送料小车主程序与子程序
图 3-3-3 子程序嵌套
任务三邮件分拣机的 PLC 控制
二、指令的实例应用
例1：彩灯闪烁的PLC控制程序。如图3-3-4所示的一组彩灯，打开开关SA0后，可按A、B两种方式循环闪烁，分别由SA1、SA2两个按钮控制，闪烁间隔时间均为1s。循环A：1—2，3，4，5，6，7—8，9，10，11，12，13；循环B：1，3，9—1，4，10—1，5，11—1，6，12—1，7， 13—1，2，8。
