将excel数据导入cad画线方法

应用EXCEL在CAD中绘制曲线3篇

应用EXCEL在CAD中绘制曲线第一篇：应用EXCEL在CAD中绘制曲线在CAD中绘制曲线是设计工作中很常见的任务，而使用EXCEL软件可以有效地提高绘图的精度和效率。

下面介绍一下如何在CAD中应用EXCEL绘制曲线。

一、准备工作1. 安装相应的软件：需要安装代码生成器和VBA编程环境。

2. 打开CAD软件：首先需要在CAD中打开一张绘图文件。

3. 点击“工具”菜单，选择“自定义命令”子菜单，并选择“宏”选项。

4. 点击“新建”按钮，以创建一个新的宏。

5. 在宏编辑器中输入指令，并保存文件。

二、使用EXCEL绘制曲线1. 在CAD软件中打开“宏”对话框。

2. 点击相应的宏，以便CAD可以自动运行指令，并将曲线绘制在绘图文件中。

3. 点击“插入对象”按钮，选择“OLE对象”命令，以便可以将EXCEL文件嵌入到CAD图形中。

4. 在绘图区中绘制曲线。

5. 点击“编辑”菜单，选择“OLE服务器”选项卡，并选择相应的“OLE对象”。

6. 编辑EXCEL文件，以便可以更改曲线样式。

7. 点击“更改样式”按钮，以更改曲线的样式。

8. 保存文件，并将其嵌入到CAD文件中。

三、注意事项使用EXCEL绘制曲线时需要注意以下几点：1. 必须确保文件名正确，并且路径没有错误。

2. 在绘图区中绘制曲线时，必须使用正确的坐标和比例尺。

3. 要在曲线上设置标记和注释，以便可以轻松地跟踪数据和变化。

4. 需要保持文件更新，以便可以反映最新的数据。

5. 在绘图文件中应该很少或没有错误，并且需要进行清理。

使用EXCEL绘制曲线可以帮助更好地完成绘图文件，缩短制图时间，提高绘图的质量和准确性。

将excel数据导入cad画线方法

将excel数据导入cad画线方法
在Excel的A列给出线上对应点的X值，在B列给出线上对应点的Y值，C列输入公式A3&”,”&B3下拉到位，在C2输入画线命令：折线用”_pline”多段线,圆滑曲线用” _spline”样条曲线。

如果一次画出多条线则要在A、B、C给出全部线段坐标数据，并且C列每条线数据上一单元格要输入画线命令，每条线数据下一单元格要为空单元格，最后一段数据后的空单元格下一单元格输入”Z”,再下空单元格输入”E”。

将C列中从画图命令到“E”复制。

见图。

打开cad，将复制的数据粘贴到命令行即可。

EXCEL数据表CAD 效果图。

excel中输入的坐标怎么在CAD中画图

excel 中输入的坐标怎么在CAD 中画图在工程计算时，经常要用CAD 画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。

如果利用EXCEL 应用程序来保存数据，并与CAD 巧妙地结合起来，就能很容易地画出该曲线。

excel 中输入的坐标怎么在CAD 中画图？请看下面的教程。

方法一、利用EXCEL 输入坐标画线
1、启动EXCEL，打开提取的坐标表格，或者在新表中分两列输入X，Y 坐标，如下图所示。

2、当然我们也可以直接将坐标输入按x，y 格式输入到一行里，但用属性提取EATTEXT 等或其他工具获取的坐标值通常是将XY 坐标分开为两列的，这些书写主要是为了教一下大家如何将分开的XY 坐标合并成x，y 的形式。

单击X，Y 列的第一个空单元格，也就是上图中
的单元格C2，在顶部fx 公式栏输入公式=A2&，&B2 ，就可以将XY 坐标合并成需要的格式了，如下图所示。

3、公式前面的A、B 这样的列编号根据表格中数据的具体列数
进行修改。

其他行只需复制公式即可，向下拖动C2 单元格的右小角到最下面一行，如下图所示。

4、单元格复制完后我们可以检查一下复制的结果，如下图所示。

5、EXCEL 里面的工作完成后，我们启动CAD，在CAD 中输入L ，回车，执行直线命令，命令行会提示：输入第一点，如下图所示。

6、切换回EXCEL，选择C 列的X，Y 坐标的所有单元格，按CTRL+C ，复制，切换到CAD 中，在命令行中按CTRL+V ，将复制。

如何利用EXCEL输入坐标在CAD中画线

如何利用EXCEL 输入坐标在CAD 中画线在工程计算时，经常要用CAD 画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。

如果利用EXCEL 应用程序来保存数据，并与CAD 巧妙地结合起来，就能很容易地画出该曲线。

一、利用EXCEL 输入坐标画线1、启动EXCEL，打开提取的坐标表格，或者在新表中分两列输入X,Y 坐标，如下图所示。

2、当然我们也可以直接将坐标输入按x,y 格式输入到一行里，但用属性提取EATTEXT 等或其他工具获取的坐标值通常是将XY 坐标分开为两列的，这些书写主要是为了教一下大家如何将分开的XY 坐标合并成x,y 的形式。

单击X,Y 列的第一个空单元格，也就是上图中的单元格C2，在顶部fx 公式栏输入公式=A2&,&B2，就可以将XY 坐标合并成需要的格式了，如下图所示。

3、公式前面的A、B 这样的列编号根据表格中数据的具体列数进行修改。

其他行只需复制公式即可，向下拖动C2 单元格的右小角到最下面一行，如下图所示。

4、单元格复制完后我们可以检查一下复制的结果，如下图所示。

5、EXCEL 里面的工作完成后，我们启动CAD，在CAD 中输入L，回车，执行直线命令，命令行会提示：输入第一点，如下图所示。

6、切换回EXCEL，选择C 列的X,Y 坐标的所有单元格，按CTRL+C，复制，切换到CAD 中，在命令行中按CTRL+V，将复制的坐标值粘贴到命令行，就可以绘制出我们需要的线来，如下图所示。

7、上面只是为了练习功能，输入了几个简单的坐标并绘制了简单的直线，在实际工作中，我们的EXCEL 表格中可以有上百个点的坐标，而且可以在执行多段线PL 或样条曲线SPL 后粘贴坐标来绘制复杂的曲线。

假如我们执行SPL 命令后仍粘贴上面的坐标，就会得到一条如下图所示的样条曲线。

二、利用EXCEL 表格中坐标复制图形网上曾经有人问过，我能不能用EXCEL 表格中坐标来批量绘制点、批量画圆，插入图块等等。

如何将EXCEL中的数据导入到CAD中,绘制成曲线

4.555309348,-0.987688341
4.71238898,-1
4.869468613,-0.987688341
5.026548246,-0.951056516
5.183627878,-0.891006524
5.340707511,-0.809016994
5.497787144,-0.707106781
在excel中就是a列中输入自变量序列为一个周期b中输入公式sina1把下面的内容粘贴在txt中然后将txt的后缀改成scr打开cad将用滚轮放大到最大执行下列命令工具脚本文件找到那个scr文件就可以了pline000157079633015643446503141592650309016994047123889804539905062831853105877852520785398163070710678109424777960809016994109955742908910065241256637061095105651614137166940987688341157079632711727875959098768834118849555920951056516204203522508910065242199114858080901699423561944907071067812513274123058778525226703537560453990528274333880309016994298451302101564344653141592654122515e163298672286015643446534557519190309016994361283155204539905376991118405877852523926990817070710678140840704508090169944241150082089100652443982297150951056516455530934809876883414712388981486946861309876883415026548246095105651651836278780891006524534070751108090169945497787144070710678156548667760587785252581194640904539905596902604203090169946126105675015643446562831853070

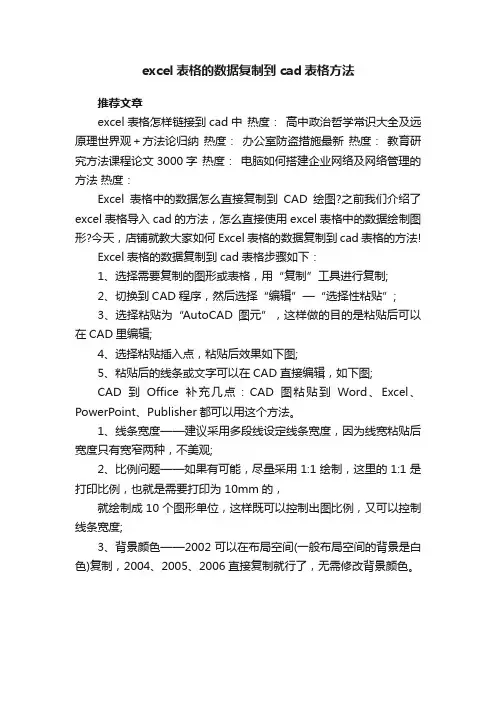

excel表格的数据复制到cad表格方法

excel表格的数据复制到cad表格方法
推荐文章
excel表格怎样链接到cad中热度：高中政治哲学常识大全及远原理世界观＋方法论归纳热度：办公室防盗措施最新热度：教育研究方法课程论文3000字热度：电脑如何搭建企业网络及网络管理的方法热度：
Excel表格中的数据怎么直接复制到CAD绘图?之前我们介绍了excel表格导入cad的方法，怎么直接使用excel表格中的数据绘制图形?今天，店铺就教大家如何Excel表格的数据复制到cad表格的方法!
Excel表格的数据复制到cad表格步骤如下：
1、选择需要复制的图形或表格，用“复制”工具进行复制;
2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”;
3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑;
4、选择粘贴插入点，粘贴后效果如下图;
5、粘贴后的线条或文字可以在CAD直接编辑，如下图;
CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观;
2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为 10mm的，
就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度;
3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制，200
4、200
5、2006直接复制就行了，无需修改背景颜色。

cad怎样导入excel坐标数据画图

cad怎样导入excel坐标数据画图有时候一些cad坐标数据会保存在excel中，所以一些图形可以根据excel中的坐标导入进cad中来绘制。

其实这个也不算太难，下面就让小编告诉你cad怎样导入excel坐标数据画图的方法，一起学习吧。

cad导入excel坐标数据画图的方法打开Excel，输入数据。

复制B列的数据。

打开CAD，输入“pl”,回车。

然后在命令行直接“Ctrl+V”可以以这些点直接生成一条多段线。

上面的例子相当简单，但是引我们思考。

为什么可以直接复制呢?其实CAD是可以读取从Excel在复制过去的内容的。

那么我们就可以把所有可以在命令行输入的内容在Excel中编辑出来然后“Ctrl+C”“Ctrl+V”就OK了。

如下面，我们就用上面的那些数据为圆心绘制半径为1的圆。

在Excel中另起一列输入(="C"&" "&C2&" "&1)括号内的内容。

其中C是CAD中画圆的快捷键，上式C后跟一空格，在CAD中相当于确定命令，接下来C2为圆心坐标，空格，半径1。

&符号在Excel 中是连接符号。

下拉上式得到全部数据的命令。

复制该列数据，在CAD命令行”Ctrl+V“。

从上面可以看出来使用Excel输入在某些时候比用徒手绘制要来得简洁。

我们也可以绘制更复杂的图形。

比如上面的数据我就是从咬合桩数据得来的。

我要绘制的是咬合桩桩的三维图。

我们可以以“圆柱体”命令cyl开头写出咬合桩的通用表达式。

然后直接画图。

也可以写出标注的表达式然后统一标注。

这些就不在详细讲述了，更多的应用还要靠自己去发现。

如何将excel导入cad的教程

如何将excel导入cad的教程
如何将excel导入cad的教程
在Excel中录入好数据以后经常需要把数据都导入到CAD中，这个功能可能还有些朋友不太会的，如果需要用到不妨学习一下。

下面是由店铺分享的如何将excel导入cad的教程，希望对你有用。

如何将excel导入cad的教程：
导入CAD步骤1：首先打开EXCEL软件，打开软件之后，选中需要的表格，把表格圈起来直接复制下来，可以用快捷键Ctrl+c直接复制
导入CAD步骤2：把EXCEL里面的表格复制下来以后，再打开CAD软件并打开需要插入表格的图纸
导入CAD步骤3：打开图纸以后，点击软件窗口最上面的编辑，这时会出现下拉菜单，将鼠标移动找到选择性粘贴菜单
导入CAD步骤4：找到选择性粘贴菜单以后，用鼠标点击菜单进入选择性粘贴窗口
导入CAD步骤5：在选择性粘贴窗口里面选择粘贴选项，并在最为窗口里面选择AutoCAD圆元然后点击确定按钮
导入CAD步骤6：设置完选择性粘贴以后这是在图纸里面找到合适的位置，鼠标点击指定位置将在EXCEL里面复制的表格插入的图纸里面
导入CAD步骤7：鼠标点击选择插入的EXCEL表格，然后再左侧的工具栏里面选择分解按钮，将表格分解开，这样可以随意调节表格的大小。

这样就完成插入了。

怎样将excel导入cad 怎么让cad文件和excel文件同步修改

怎样将excel导入cad
excel导入cad是常见的问题之一，有三种方法解决。

excel，cad
1. 使用AutoCAD的数据连接功能。

优点Excel中的数据发生更改后无需手动更改dwg文件中
的数据。

打开【工具】-【数据连接】-创建新的Excle数据连接-自定义连接名称-确定后浏览要连接的文件打开。

接下来导入刚才连接的文本。

也可以在这里直接启动数据连接管理器，方法同上。

2. 可以直接在Excle中选择要复制的表格选择复制，打开AutoCAD找到【编辑】-【选择性粘
贴】在选择框中选择【AutoCAD Entities（图元）】即可。

3. 直接在Excel或word中复制文本到AutoCAD中，不过粘贴过来后是图形无法编辑里面的
文本。

如何让excel和cad表格同步修改
1.在cad上改点将用户更改上载到源文件,这样cad和excel文件都
同步修改了.
2.在excel上改点从源文件下载更改, 这样excel和cad文件都同步
修改了.
3.找不到excel文件就点打开数据连接文件……
4.不想cad文件和excel文件同步修改就点拆离数据连接。

Excel表格导入到CAD三种方法

Excel表格导入到CAD三种方法
在cad设计，为了工作效率，图纸的明细表都会在EXCEL中做好，然后直接导入到哦CAD中使用。

那该如何去导入到cad中去呢？下面我就介绍三种方法：
第一种方法：采用【插入】【OLE对象】方法
1、单击工具栏上的【插入】——【OLE对象】，弹出【插入对象】对话框，选取【由文件创建】，单击【浏览】选取excel表格文档，如图
2、单击确定后，excel表格被导入到CAD中，双击表格可回到execl进行编辑，但是此时的显示白色背景，而cad背景是黑色，所有不太美观，但打印出来是不受影响
第二种方法：采用Ctrl+C和Ctrl+V快捷键方法
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel 可进行编辑。

第三种方法：采用CAD表格功能
1、在命令输入行中输入指令“table”，弹出【插入表格】对话框，选取【自数据链接】，如图
2、单击【启动“数据链接管理器”】图标，弹出对话框，【创建新的Excel数据链接】，如图
3、浏览，选取EXCEL文档，如图
4、单击三次"确定"按钮，移动光标将表格放到适当位置，最终表格导入的效果，如图
从上述方法，得知此种方法导入后为透明色，美观清晰，修改EXCEL表格内容，CAD中自动更新内容，当然你也可以选中表格，在工具栏中解除关系。

怎样将excel坐标导入cad

怎样将Excel坐标导入CAD1. 简介在CAD（计算机辅助设计）软件中，可以通过导入Excel表格的坐标数据，快速创建几何图形或者在现有图形中定位对象的位置。

这种方法可以节省绘图时间，提高准确性并减少错误。

本文将介绍如何将Excel坐标数据导入CAD软件。

2. 准备工作在进行坐标导入之前，需要准备以下工作：•安装CAD软件：确保已在计算机上安装了合适的CAD软件，如AutoCAD、Solidworks等。

•准备坐标数据：将需要导入CAD软件的坐标数据整理为Excel表格格式。

每个点的坐标应该包括X、Y、Z三个坐标轴的数值。

3. 导入坐标数据3.1 打开CAD软件首先，打开已安装的CAD软件。

在软件的主界面上，选择打开一个新的绘图文件或者打开一个现有的绘图文件。

3.2 准备导入在CAD软件的绘图界面中，确认你希望将坐标数据导入的位置。

可以在原有图形的基础上导入，或者创建一个新的绘图文件。

3.3 导入Excel表格选择CAD软件界面的“插入”或者“导入”选项，从下拉菜单中找到并选择“导入Excel表格”或者类似的选项。

3.4 选择Excel文件接下来，通过浏览文件的方式选择要导入的Excel表格文件。

找到并选择所需的Excel文件，然后点击“打开”按钮。

3.5 确认坐标系在导入Excel表格的界面中，通常会出现一个选项来确认坐标系。

确保选择了正确的坐标系，以便正确地转换Excel表格中的坐标数据。

3.6 映射字段在导入Excel表格的界面中，会显示Excel表格的字段和CAD软件的字段。

确保正确地映射每个字段，以确保坐标数据被正确导入。

例如，将Excel表格的X字段映射到CAD软件的X字段，将Y字段映射到CAD软件的Y字段，依此类推。

如果导入的Excel表格包含了更多的字段，如颜色、线型等，可以根据需要将其映射到CAD软件相应的字段。

3.7 导入坐标数据完成字段映射后，点击“导入”或类似的按钮开始导入坐标数据。

cad引用excel表格

在CAD中引用Excel表格，可以实现数据与图形的一体化管理，提高设计效率。

以下是具体步骤：
1.打开CAD软件，在菜单栏选择“工具”选项，在下拉菜单中选择“数据链
接”。

2.在弹出的对话框中选择“创建新的Excel数据链接”，点击“浏览”按钮，
选择需要链接的Excel文件。

3.在Excel文件中选择需要链接的工作表和数据范围，然后点击“确定”按
钮。

4.在CAD软件中，选择需要插入表格的位置，点击“插入表格”按钮，选择
“来自数据链接”选项。

5.在弹出的对话框中选择之前创建的数据链接文件，点击“打开”按钮。

6.此时，Excel表格数据就会被导入到CAD中，根据需要调整表格大小和位置
即可。

以上步骤仅供参考，如需更专业的操作指南，可咨询CAD资深工程师或在CAD论坛上寻求高人帮助。

将excel数据导入CAD画图的方法

k1 = xlsheet.Cells(2 + p, 1)h1 = xlsheet.Cells(2 + p, 2)k3 = xlsheet.Cells(2 + p, 3)k2 = xlsheet.Cells(3 + p, 1)h2 = xlsheet.Cells(3 + p, 2)h3 = xlsheet.Cells(3 + p, 3)Dim 直线 As AcadLineDim 起点(2) As DoubleDim 端点(2) As Double起点(0) = k1 + m起点(1) = h1 + n起点(2) = k3 + T端点(0) = k2 + m端点(1) = h2 + n端点(2) = h3 + TSet 直线 = ThisDrawing.ModelSpace.AddLine(起点, 端点)NextZoomExtents '缩放至满幅xlbook.Closexlapp.QuitSet xlapp = NothingEnd Sub3.打开vba编辑器的工具→引用，从引用对话窗找到Microsoft Excel xx.x Object Library，点击其左边的□，出现勾符号（如果没有此项，可浏览打开EXCEL.exe文件即可，文件位置一般此是C:\Program Files\Microsoft Office\Officexx，其扩展名可能未显示），然后确定。

4.做好这几步之后就保存编辑内容，然后点击工具栏上的▲（向右）或按F5或点击工具菜单→运行就可以画出折线了，到cad界面可见。

或返回CAD后按快捷键Alt+F8（一次不行就再按一次）启动宏，然后选中名字为zx的那个宏（工程中只有一个宏是默认选中），点击运行按钮，此时CAD界面上就会自动将图画出来（轴测图或动态观察可见3D效果）。

三、用窗体画图1. 打开CAD，单击CAD界面工具菜单→宏→Visual Basic编辑器，打开VBA编辑器。

如何将Excel表格完美粘贴到CAD中编辑

如何将Excel表格完美粘贴到CAD中编辑
如何将Excel表格完美粘贴到CAD中编辑在使用CAD时候或许经常遇到这样的问题，你拥有一个完美的Excel表格，但是现在你要将此表内容拷贝粘贴在CAD中出图，直接在CAD内粘贴后效果并不一定满意，因为CAD模型下是黑底白字，而粘贴的Excel表格是白底黑字，并且是一个整体没法在CAD中编辑，是不是很郁闷啊？难道还要重新一笔一笔的绘制表格？其实你大可不必这样做，本文介绍一下如何在AutoCAD中导入Excel表格文件，即如何将Excel表格完美粘贴到CAD中编辑。

下图就是CAD 中直接粘贴Excel表格的效果：
1、选中excel中的表格，先把表格边框设置为黑色细线，复制。

2、在cad中在编辑中的选择性粘贴，如下图：
3、中选autocad图元，如下图，确定。

3、选择插入点，此时可以看到表格是以黑底白字的形式插入的，且可以编辑，如下图。

4.现在还不完美，因为字的大小以及文字样式没有统一，现在我们来解决这个问题。

选择表格中的一个文字，看一下他的高度，用windows自带的计算器计算一下它和你想要的字的比例差多少，用scale缩放的你想要的文字大小。

如果你还想设制文字的宽度系数，为了制作出和你在excel 里面看到对齐方式一样的数据，那就把表格先定义为块，插入块的时候选择x方向的系数，就是文字的宽度系数。

本例是在Excel2003+CAD2005环境下测试通过，你可能注意到在CAD中粘贴的表格数据亦同Excel中的对齐格式，所以预先在Excel 中设置好后再拷贝过来将是更加方便。

excel中的坐标数据导入cad中成图

Excel中的坐标数据导入Cad中成图共 1 页excel中的坐标数据导入cad中成图最简单的方法比如坐标 X=A1 Y=B1 在C1表格里输入=b1&","&A1然后复制表格在cad里选择划线或点命令，在命令栏里粘贴就ok了或者 a列x坐标，b列y坐标，c列=CONCATENATE(b1,",",a1)，在cad中选择画线命令，把c的数据复制过去，就可以画出来了。

表格A1、B1的数据为100、200，在C1里面输入公式 =B1&","&A1 （cad 默认格式先Y后X ）回车复制C1的数据，然后在cad里选择画点命令，然后在命令里点右键粘贴。

这样这个点就会自动输入到cad了。

数据多的话直接全部复制粘贴就可以。

另外在cad里需要输入文字，也是很麻烦的事，可不可以自动输入啊？经过研究有些情况还是可以的。

例如，按上面的方法每20m输入了中线坐标，我打算每个坐标点旁加上桩号，就要在表格D1里输入="dt"&"空格"&B1&","&A1&"空格"&1（文字的高度）&"空格"&0（文字旋转的角度左+右-）&"空格"&"要输入的文字或者某个表格的值" 回车需要注意的是，必须在cad2004或以下的版本里才可以。

并且要隔行输入，而且要分两列，第一列在D1、D3、D5、D7......里，第二列在E2、E4、E6、E8......里，两列要错开一行，D2、D4、E3、E5等表格必须为空。

先选中D1到D8复制，在cad命令行里直接粘贴就可以,然后选中E2到E9，在cad命令行里直接粘贴就好了一定要多选一个空行，他起到回车的作用，不能少。

表格数据如何导入进cad中

表格数据如何导入进cad中
有时候excel表格中是保存的有数据，这时候cad图纸中需要用到怎么导入呢?其实这个也不算太难，下面就让小编告诉你表格数据如何导入进cad中的方法，一起学习吧。

表格数据导入进cad中的方法
1、打开你想要导入表格的cad文件，然后点开工具，如图所示
2、选择数据连接——数据链接管理器，如图所示
3、创建新的excel数据链接，如图所示
4、输入一个自定义名称(可以随意的输)，点击确定，如图所示
5、然后点击右边的浏览，
6、打开你要导入的表格，如图所示
7、在弹出来的对话框里面找到你要添加的表格，确定，如图所示
8、在如图所示的表格里面点击确定
9、点击绘图——表格，如图所示
10、然后找到你命名的数据链接名字，如图所示，然后确定
11、在cad的空白处，随便点击一下，就可以看到把表格添加进来了，如图所示。

如何将excel坐标导入cad

如何将Excel坐标导入CAD在CAD设计中，有时候我们需要将Excel中的坐标数据导入到CAD软件中，以方便进行绘图和定位。

本文将为你介绍一种简便的方法，来实现将Excel坐标导入CAD的操作步骤。

步骤一：准备Excel数据首先，打开Excel软件，并准备好所需要导入到CAD中的坐标数据。

确保数据放置在一个单独的列中，例如A列，每一行对应一个坐标点。

确保Excel文件已保存。

步骤二：准备CAD软件打开CAD软件，创建一个新的绘图文件。

选择一个你需要导入坐标的图层，在此图层上进行后续操作。

步骤三：导入Excel数据在CAD软件中，找到“插入”或“导入”菜单，点击该菜单并选择“数据连接管理器”选项。

在数据连接管理器中，点击“添加”按钮，选择“Excel”作为数据源类型。

在弹出的文件浏览器中，找到并选择你准备好的Excel文件，然后点击“打开”按钮。

接下来，在数据连接管理器的“Excel或文本文件导入向导”窗口中，选择Excel文件的工作表以及数据范围。

点击“下一步”。

在“选择与此表关联的方式”页面中，选择“仅导入为属性”的选项，然后点击“下一步”。

在下一个页面，选择你在CAD软件中准备的图层，并确定属性映射。

在“开始导入数据”页面中，点击“完成”按钮，开始导入Excel数据。

CAD软件会自动将Excel中的坐标数据导入到选定的图层中。

步骤四：调整和使用导入的坐标完成导入后，你可以进行一些调整来使导入的坐标数据更好地适应你的CAD绘图。

你可以选择绘图中各个对象的颜色、样式和点大小等。

接下来，你可以通过选择相应的绘图工具，在CAD绘图中使用已经导入的坐标点进行绘图和定位。

你可以使用线条、圆形或其他几何形状工具来绘制你需要的图形。

结论通过以上简单的步骤，你可以轻松地将Excel中的坐标数据导入到CAD软件中，以便进行绘图和定位。

这种方法简单易行，能够提高你的工作效率，节省大量的时间和精力。

如果你需要频繁地将Excel数据导入到CAD软件中，这个方法对你来说将是非常实用的。

把excel坐标导入cad

把Excel坐标导入CAD在CAD设计中，有时我们需要将Excel表格中的坐标数据导入到CAD软件中。

这样可以方便地将数据转化为CAD图形，并进行进一步的设计和编辑。

本文将介绍如何将Excel中的坐标数据导入到CAD软件中的步骤和注意事项。

步骤一：准备Excel表格首先，我们需要在Excel中准备好包含坐标数据的表格。

请确保表格的结构满足以下要求：•表格的第一行应该是列名，可以命名为X、Y、Z等，表示不同的坐标轴。

•从第二行开始，每一行代表一个点的坐标数据，其中每列对应于一个坐标轴。

步骤二：导出Excel表格为CSV文件CAD软件通常支持导入CSV文件格式，因此我们需要将Excel表格保存为CSV文件。

请按照以下步骤进行操作：1.在Excel中打开准备好的表格。

2.点击“文件”菜单，选择“另存为”选项。

3.在保存对话框中，选择保存类型为“CSV（逗号分隔）”格式。

4.指定保存的位置和文件名，并点击“保存”按钮。

步骤三：导入CSV文件到CAD软件完成步骤二后，我们可以开始将CSV文件导入到CAD软件中。

具体的导入方式会因不同的CAD软件而有所差异，一般会提供导入功能或插件。

以下是一般的导入步骤：1.打开CAD软件。

2.点击“文件”菜单，选择“导入”或“打开”选项。

3.在弹出的对话框中，找到并选择刚保存的CSV文件。

4.根据提示选择合适的导入参数，如分隔符、坐标轴等。

5.点击“导入”或“打开”按钮，等待CAD软件完成导入过程。

注意事项在导入Excel坐标数据到CAD软件时，需要注意以下几点：1.确保Excel表格中的坐标数据正确无误。

在导入过程中，错误的坐标数据可能会导致CAD图形的错误或变形。

2.在导出Excel表格为CSV文件时，需要选择合适的分隔符，一般建议使用逗号分隔。

3.导入CSV文件到CAD软件时，注意选择正确的坐标轴和坐标单位。

根据实际情况设置导入参数，以确保数据的准确性和一致性。

4.在导入大量坐标数据时，可能需要一定的时间来完成导入过程。

Excel中的表格导入CAD图纸中的另类方法

Excel中的表格导⼊CAD图纸中的另类⽅法
关于Excel中的表格数据导⼊CAD的⽅法为复制、选择性黏贴等的步骤的⽂章很多，作者我在这⾥传授第⼆种⽅法，具体步骤如下：
1、先打开CAD，找到菜单栏中的“绘图”菜单项，点击其中的“表格”选项，出现如下图对话框：
2、然后把“插⼊选项”中的“⾃数据链接”选中，点击其右侧按钮（⿏标箭头放在其上，未点击之前会出现“启动“数据链接管理器”对话框”），会出现如下对话框：
3、接着点击对话框中的“创建新的 Excel 数据链接，出现如下如下对话框，在新出现的对话框中会要求输⼊名称，此名称根据个⼈导⼊的数据特性，⾃⾏定义，然后点击确定。

4、在新出现的对话框中，点击”浏览⽂件“右侧的按钮，找到你要导⼊到CAD中的表格数据Excel。

5、选中Excel⽂件确定之后，出现如下图对话框，此对话框中要注意的是：⼀是你选择的⼯作表（EXCEL中有sheet1、sheet2等⼯作表，选择你需要的表格数据所在的⼯作表）；⼆是在”链接整个⼯作表“与”链接⾄范围“中选择”连接⾄范围“选项，在输⼊框中有”例如A1:M9“帮助你如何选择你所要导⼊CAD中表格数据。

6、之后⼀直点击确定，就可了，最后会在CAD中出现指定插⼊点，你可以点到你所要插⼊的地⽅，也可以先放⼀处空⽩处，在做处理。

注意事项：需要注意的是，你所导⼊的原Excel所在的位置不能变动，在此之前最好先放到合适的位置。

怎样将EXCEL表格数据导入进CAD中

怎样将EXCEL表格数据导入进CAD中
大家知道怎样将EXCEL表格数据导入进CAD中吗?其实很简单，下面由店铺告诉大家怎样将EXCEL表格数据导入进CAD中，快跟我一起来学习吧。

将EXCEL表格数据导入进CAD中的方法
CAD可以创建表格也可以将excel的表格直接导入，导入前我们做一个报价单的excel表格，然后找到表格选项，点击打开。

打开以后选择自数据链接，点击“启动数据链接管理器”对话框，在里面选择创建新的excel数据链接，完成以后跳出来指定链接名称的对话框，我们把它叫做报价单。

接下来就是添加文件了，选择浏览文件，找到要添加的excel文件，跳出来的对话框有两种链接方式，一种是链接整个工作表，另一种是链接一个范围，我们这边选择链接范围，然后把excel表格中的内容范围填写出来，例如这里的范围是A1：G9，选择完成以后点击确定，继续点击确定。

完成以后可以看见鼠标头上有一个表格，可以跟随鼠标移动，确定要置入的位置后点击一下鼠标，表格就被导入进去了。

但是导入的表格有些地方比较拥挤，想要进行修改怎么办呢?选中表格，右键里面有一个均匀调整行大小，点击一下就会发现拥挤的部分展开了。

如果想要针对单元格文字进行修改，可以点击单元锁定下面的解锁，然后双击单元格文字进行修改。

如果希望CAD当中的表格内容跟随excel文件的变动而改变可以使用“从源下载”，例如我们在原来的excel表格里面将单价200改为1000，然后回到CAD当中，点击从源下载，就可以看见CAD中的表格，单价也变成了1000.。
