最新心电图机原理与维修
ECG_-6151_型心电图机维修实例
532022年1月下 第02期 总第374期工艺设计改造及检测检修China Science & Technology Overview1.故障现象1接通电源数秒钟后，仪器便自动断电，只留下交流电源指示灯亮。
改用直流供电后，仪器仍自动断电。
分析检查：由上述现象分析，这应是电源部分的故障。
且故障点应在主机内部。
又因12V 是本机的主电源。
其他的直流供电电压均是由它变换得到的。
所以应先检查12V 电压正常与否。
打开主机，先测量插座J104的第7脚，无正常的的12V 电压。
再测量其第5脚的电压，有12V。
在5脚和7脚之间只有电源（POWER）开关SW102。
触摸SW102时，发现其非常烫手。
说明该开关有问题。
关机后，测量该开关的导通情况。
发现该开关接触不良。
处理措施及结果：如能购到相同规格的开关，最好更换新开关。
但一时买不到相同规格，决定将其拆开，看能否自行修复。
先将其从电路板上焊下来，小心拆开后，发现其内部有许多绒毛状的灰尘，触点也因打火变黑。
先清除掉灰尘，再用0号细砂纸将触点轻轻打亮，并用绸布或其他软布抛光，最后，喷上点儿接点复活剂，再重新安装好。
用三用表检查其接触情况正常。
将其安装回去后试机，仪器不再自动断电。
小结：本例是电源（POWER）开关SW102接触不良，造成仪器自动断电故障的。
在购买不方便时也可以像本例一样，将其拆开修理。
2.故障现象2使用电池供电时，仪器工作正常。
但是改用交流供电后，开机约3s，仪器便自动断电，只有电源指示灯亮。
分析检查：使用电池时工作正常，而不能使用交流工作，说明仪器的交流供电/充电器部件有问题。
首先从该部件的电路部分查起。
经检查，其整流、滤波后的电压为21V，正常。
再检查三端稳压器IC801（μPC14312）发现其有输入、无输出。
说明IC801损坏。
处理措施及结果:用国产W78T12型三端稳压器代用后，开机检查，仪器恢复工作。
经长期使用，一直正常。
小结：本例是交流供电/充申部分的三端稳压器 IC801损坏，造成仪器断电故障的。
心电图机的原理以及维护保养 ppt课件
应用方法
4.为减少电极与皮肤的空隙，增加导电性能， 应直接使用导电膏涂擦放置电极部位的皮肤。涂 导电膏时应根据导联放置位置，相互分开，不可 涂成一片，避免短路。
5.为了能在平卧时描记V7、V8、V9等，背部 的电极安放，最好采用扁平吸盘电极或一次性监 护电极。
应用方法
6.当心电图波形与患者的病情特征不相 符合时，应选择其它检查方法来帮助诊断。
操作步骤
(三)结束步骤 1.检查完毕，关闭电源；小心移开导联线。 2.取下所记录心电图，标记姓名、年龄、诊 断、检查日期和时间、导联名称。 3.擦干净患者胸前导电糊，协助患者穿衣； 询问患者感受，作出检查评价；整理床单 位和用物。
应用方法
(一)常用导联的安放 1.标准导联又称为标准肢体导联，它直
胸导联的位置
V1 胸骨右缘第四肋间。 V2 胸骨左缘第四肋间。 V3 在V2和V4连线的中点。 V4 在锁骨中线第五肋间。 V5 左腋前线与V4同一水平面上。 V6 左腋中线与V4同一水平面上。
胸导联的位置
胸电极的连接位置
应用方法
（二）注意事项 1.注意室温调节和检查环境的隐蔽性。 2.患者在准备检查前应充分休息，取仰卧位， 放松肢体；如患者放置电极部位的皮肤污垢或毛 发过多，应先清洁皮肤或剃毛。 3.在使用过程中患者和仪器只能通过导联线连 接。应尽量避免不必要的干扰因素。
7.对于瓣膜活动、心音变化、心肌功能 状态等，心电图不能提供直接判断，要借助 其它的检查方法如来共同诊断。
8.由于心电图的波形改变受生理性、病 理性或解剖学变异等诸多因素的影响，不能 单凭心电图作出超越其许可范围的诊断结论。
应用方法
9.如发现胸壁导联有无法解释的异常T或 U波时，应检查电极是否松动脱落，或尝试 将电极的位置稍微偏移一些，此时若波形变 为完全正常，则可认为这种异常的T波或U波 是由于心脏冲撞胸壁，使电极的极化电位发 生变化而引起的伪差。
心电图机维修
心电图机常见故障及排除一、记录波形时个别导联不出心电图的现象1．机器的导联线与病人连接后，心电图波形数据未稳定就开始作图，导致基线稳定软件在运行时出现数值饱和或溢出，这就是我们常见的屏幕提示“OVR”。
解决办法如下：在保证全部导联接触良好的情况下，让医生等待半分钟或看到显示屏波形稳定下，开始记录。
也可按一次导联封闭键RESET或INST，使各个通道的波形快速稳定或重新记录一次即可解决。
（这种情况常出现医院进行大规模体检的时候）2．在保证全部导联接触良好的情况下，在作图时，经常出现某导联出直线或是在做了几个病人后，就出现打直线。
解决办法：a)检查肢电极片和胸电极是否氧化或褪色老化，这些会导致电极片的导电性变差，从而导致信号传输不良。
及时清洁附件或更换新的。
b)建议医生用酒精先在电极安放处的病人皮肤进行处理，特别是在北方的冬天，天气很干燥，皮肤干燥导致皮肤阻值变大，影响信号的接收。
c)建议医生清洁导联线、吸球、肢夹各连接部位，重新安装并紧固各连接部位，由于使用时间长了，各部位的连接会留污垢或变松，导致信号传输不良。
（这也是我们平时长出现更换一个新导联线故障就好了，然而，我们收回的旧导线很多都没问题的原因）3．导联线有故障。
解决办法：1)先检查导联线外观有没有明显的断裂，导联线断了用胶布包好再使用，效果是很差的，必须更换新的。
2)采用更换法：可以先建议医生更换一条使用良好的到机器上，如果效果好了，说明导线问题。
3)采用检测法：在无别的导联线更换的情况下，可以建议医生或本人用万用表测量导联线是否导通，一般情况下，量导联线内部导线是否通的，如果通，再量外层的屏蔽层是否有短路。
4．以上方法均无法排除故障，则说明机器本身有故障，一般是由于仪器的信号通道有故障所导致，这时须与本公司的售后服务部联系。
二、打印不清晰或打印空白1．打印不清晰解决办法：a) 一般情况是由于热敏打印头表面沾染了灰尘或污迹所致，用酒精清洁打印头即可。
心电图机维修.doc
心电图机常见故障及排除一、记录波形时个别导联不出心电图的现象1．机器的导联线与病人连接后，心电图波形数据未稳定就开始作图，导致基线稳定软件在运行时出现数值饱和或溢出，这就是我们常见的屏幕提示“OVR”。
解决办法如下：在保证全部导联接触良好的情况下，让医生等待半分钟或看到显示屏波形稳定下，开始记录。
也可按一次导联封闭键RESET或INST，使各个通道的波形快速稳定或重新记录一次即可解决。
（这种情况常出现医院进行大规模体检的时候）2．在保证全部导联接触良好的情况下，在作图时，经常出现某导联出直线或是在做了几个病人后，就出现打直线。
解决办法：a)检查肢电极片和胸电极是否氧化或褪色老化，这些会导致电极片的导电性变差，从而导致信号传输不良。
及时清洁附件或更换新的。
b)建议医生用酒精先在电极安放处的病人皮肤进行处理，特别是在北方的冬天，天气很干燥，皮肤干燥导致皮肤阻值变大，影响信号的接收。
c) 建议医生清洁导联线、吸球、肢夹各连接部位，重新安装并紧固各连接部位，由于使用时间长了，各部位的连接会留污垢或变松，导致信号传输不良。
（这也是我们平时长出现更换一个新导联线故障就好了，然而，我们收回的旧导线很多都没问题的原因）3．导联线有故障。
解决办法：1)先检查导联线外观有没有明显的断裂，导联线断了用胶布包好再使用，效果是很差的，必须更换新的。
2)采用更换法：可以先建议医生更换一条使用良好的到机器上，如果效果好了，说明导线问题。
3)采用检测法：在无别的导联线更换的情况下，可以建议医生或本人用万用表测量导联线是否导通，一般情况下，量导联线内部导线是否通的，如果通，再量外层的屏蔽层是否有短路。
4．以上方法均无法排除故障，则说明机器本身有故障，一般是由于仪器的信号通道有故障所导致，这时须与本公司的售后服务部联系。
二、打印不清晰或打印空白1．打印不清晰解决办法：a) 一般情况是由于热敏打印头表面沾染了灰尘或污迹所致，用酒精清洁打印头即可。
心电图机的原理与维修
心电图机的原理与维修孙津宇(鞍山市康宁医院,辽宁,鞍山,114000)【摘要】心电图机就是将心脏活动时心肌激动产生的生物电信号(心电信号)自动记录下来,是临床诊断和科研常用的医疗电子仪器。
心电图机性能的好坏,常以其技术指标来表示。
心电图机的技术指标若有失常,会引起临床诊断中的错误。
【关键词】心电图机;原理;维修【中图分类号】R540.4+1【文献标识码】A【文章编号】1005-1074(2009)04-0073-021心电图机的结构和原理1.1输入电路由电极板、导联线、导联选择开关、高频滤波电路等组成。
作用:减少干扰、选择导联,将人体各部分信号引到前置放大器。
1.1.1导联线作用是将电极板上获得的心电信号送到放大器的输入端。
它是一条五芯(或多芯)的带金属屏蔽网的绞合线。
要求线柔软、接头处牢靠。
屏蔽网的作用是防止外界电磁波的干扰。
屏蔽网通常接地,导联线常有五芯、七芯和十芯三种。
1.1.2导联选择开关作用是不改变人体电极连接线,用来改变各导联线和心电放大器之间的连接方法,用来记录某一导联的心电图。
一般有三种开关:圆形波段开关,琴键开关,触摸开关。
1.1.3高频滤波电路作用是滤去不需要的高频信号,减少高频干扰。
一般由RC低通滤波电路组成,使仅有几十Hz 的心电波信号通过。
1.2心电放大电路这是心电图机的核心。
作用是放大心电信号推动记录器工作。
它由前置放大电路、电压放大电路和功率放大电路组成。
1.2.1前置放大电路作用是把微弱的变化缓慢的心电信号放大到足以推动电压放大电路,同时又有足够抑制各种干扰信号的能力。
主要包括前置放大器、1mV定标发生器、时间常数电路等。
1.2.2电压放大电路作用是将前置放大器放大输出仅20mV的心电信号进一步放大输送到后置放大器。
它由直流电压放大器、增益调节电路、基线调节电路、封闭电路、双T型滤波电路及肌电干扰抑制电路组成。
1.2.3功率放大电路作用是将电压信号变换为大的电流和功率去推动记录器工作。

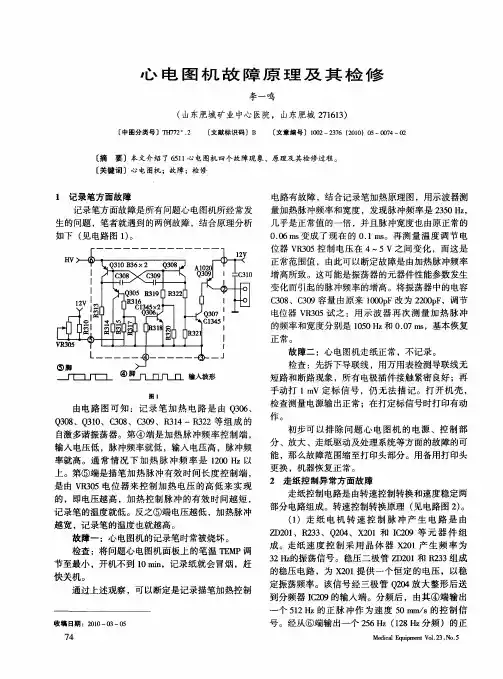

心电图机故障原理及其检修
