水蒸汽密度计算式（显示） 乌卡诺维奇状态方程ρ=[]63322110)()()(1⨯+++P T F P T F P T F RT P式中 F 1(T)=（b 0+b 1φ+…+ b 5φ5）×10-9F 2(T)=（c 0+c 1φ+…+ c 8φ8）×10-16 F 3(T)=（d 0+d 1φ+…+ d 8φ8）×10-23b 0 = -5.01140c 0 = -29.133164d 0 = -34.551360 b 1 =+19.6657 c 1 = +129.65709 d 1 = +230.69622 b 2 = -20.9137 c 2 = -181.85576 d 2 = -657.21885 b 3 = +2.32488 c 3 = +0.704026 d 3 = +1036.1870 b 4 = +2.67376 c 4 = +247.96718 d 4 = -977.45125 b 5 = -1.62302 c 5 = -264.05235 d 5 = +555.88940c 6 = +117.60724d 6 = -182.09871 c 7 = -21.276671 d 7 = +30.554171 c 8 = +0.5248023 d 8= -1.9917134P —绝压，MPa ，P=P 表+0.101325；T=t+273.15，°K ； t —工况温度，℃； ρ—密度，kg /m 3 R —气体常数，R=461J/(kg ·K)， φ=103/T 。
唐山天辰电器基于IAPWS-IF97的高精度蒸汽流量仪表的研制凌波，徐英(1.天津大学电气与自动化工程学院天津300072；2.塘沽第一职业中专天津300451)引言当前多数智能仪表都采取了一定的流量补偿技术，但补偿的数学模型建立过程考虑并不十分周全，计量的准确性仍然不高。
蒸汽流量计量方案((含宽量程问题,蒸汽密度计算问题))
相同的，流出系数C的计算式是以大量实验所确定的数
值为依据，并以标准的形式给出。 传统的节流装置量程比较窄，主要是流出系数C、 可膨胀性系数ε等中间参数引起的。传统的节流式流 量计是将流出系数C和可膨胀性系数ε视为定值（C
和ε由专门的节流装置设计计算软件计算得到），置 入现场的流量积算仪。下图是一台孔板流出系数曲线。
会议又将骨架表的压力和温度范围放宽，并加以改进。
随着计算机技术的发展，国际水蒸汽会议认为推导一 套工业应用的水和水蒸汽性质公式很有必要，因此在 1963年（纽约）的第六届会议上成立了国际公式化委 员会（IFC），这个国际会议推出的公式是由一整套
方程式组成，用该公式计算出的数值，不论在哪一点，
都在骨架表的允差之内。目前大多采用的水蒸汽表的
孔板和喷嘴的流出系数C曲线图
孔板C-ReD曲线
喷嘴C-ReD曲线
从图中可以看出,当雷诺数ReD≥2×105时，孔板
的流出系数C进入线性区，流出系数C方可以认为是一
个常数；当雷诺数ReD≥4×105时，喷嘴的流出系数C 进入线性区，流出系数C方可以认为是一个常数。在实 际测量中，由于流量变化而使雷诺数小于界限值的情 况时有发生，如果不进行修正，仍按计算书的C值来计
非标准节流装置
●结构创新，促进仪表技术发展（注意总结应用经 验）。
●无标准支持（呼吁有关部门加速建标准）。
●仪表须实流标定（注意：仪表用液体标定，不可 用于蒸汽计量）。 ●可用于一般场合流量计量和某些工艺控制量监测； 贸易计量必须实流标定。 ●对结构安全给予重视。
传统孔板 ①入口边缘易磨损 ②阻损大 ③易变形，一般采用非 定值 ④检定周期短（一年）
C=0.6176；平均值=0.6139，即在3×104～1×104范围

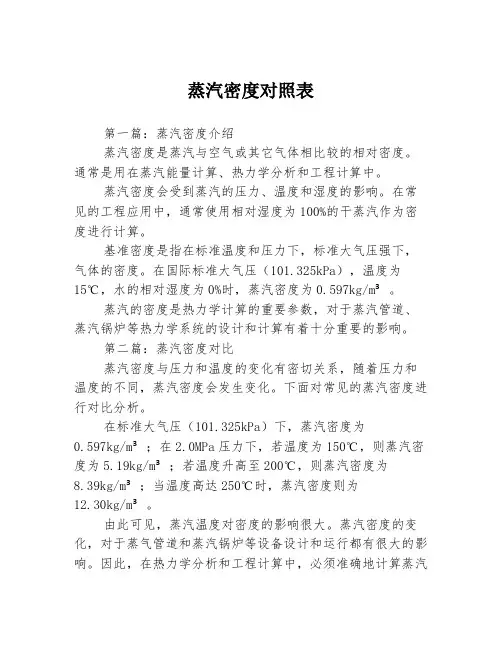

蒸汽密度对照表3篇
蒸汽密度对照表第一篇：蒸汽密度介绍蒸汽密度是蒸汽与空气或其它气体相比较的相对密度。
通常是用在蒸汽能量计算、热力学分析和工程计算中。
蒸汽密度会受到蒸汽的压力、温度和湿度的影响。
在常见的工程应用中，通常使用相对湿度为100%的干蒸汽作为密度进行计算。
基准密度是指在标准温度和压力下，标准大气压强下，气体的密度。
在国际标准大气压（101.325kPa），温度为15℃，水的相对湿度为0%时，蒸汽密度为0.597kg/m³。
蒸汽的密度是热力学计算的重要参数，对于蒸汽管道、蒸汽锅炉等热力学系统的设计和计算有着十分重要的影响。
第二篇：蒸汽密度对比蒸汽密度与压力和温度的变化有密切关系，随着压力和温度的不同，蒸汽密度会发生变化。
下面对常见的蒸汽密度进行对比分析。
在标准大气压（101.325kPa）下，蒸汽密度为0.597kg/m³；在2.0MPa压力下，若温度为150℃，则蒸汽密度为5.19kg/m³；若温度升高至200℃，则蒸汽密度为8.39kg/m³；当温度高达250℃时，蒸汽密度则为12.30kg/m³。
由此可见，蒸汽温度对密度的影响很大。
蒸汽密度的变化，对于蒸气管道和蒸汽锅炉等设备设计和运行都有很大的影响。
因此，在热力学分析和工程计算中，必须准确地计算蒸汽密度，才能保证热力学系统的正常运行。
第三篇：蒸汽密度计算公式计算蒸汽密度时，常见的公式为：ρ=0.622×P/RT其中，ρ表示蒸汽的密度（kg/m³），P表示蒸汽的压力（Pa），R表示气体定压比热（J/(kg·K)），T表示蒸汽的温度（K）。
此外，还可以利用万能气体常数公式计算蒸汽密度：ρ=P/RT其中，ρ、P、R、T的含义与上一公式相同。
以上两种计算蒸汽密度的公式，根据不同的应用场景和数据可直接代入计算，以计算出准确的蒸汽密度。
总的来说，蒸汽密度是热力学中的重要参数，对于热力学系统的设计和计算具有重要的作用。
蒸汽密度计算公式
饱和蒸汽密度计算公式ρ=Ap+Bρ------蒸汽密度，kg/m3；p ----------流体绝对压力，MPa ；A、B--------系数和常数。
不同压力段的密度计算式2.过热蒸汽密度计算公式=1+F1(T) p+F2(T)p2+F3(T)p3P-------压力,Pa;ρ-------蒸汽密度kg/m3R-------气体常数，R=461J/(kg⋅K)T-------温度,KF1(T)=(b0+b1φ+…b5φ5)×10-9F2(T)=(c0+c1φ+…c8φ8)×10-16F3(T)=(d0+d1φ+…d8φ8)×10-23b0= -5.01140 c0= -29.133164 d0= +34.551360b1= +19.6657 c1=+129.65709 d1= +230.69622b2= -20.9137 c2=-181.85576 d2= -657.21885b3= +2.32488 c3=+0.704026 d3= +1036.1870 b4= +2.67376 c4=+247.96718 d4= -997.45125b5= -1.62302 c5=-264.05235 d5= +555.88940c6=+117.60724 d6= -182.09871c7=-21.276671 d7= +30.554171c8=+0.5248023 d8= -1.99178134φ=103/T1、过热蒸汽密度IN:REAL;(*补偿前流量,t/h*)TE:REAL;(*介质温度,摄氏度*)PT:REAL;(*介质压力,Mpa*)MD:REAL; (*过热蒸汽密度*)K:REAL;(*系数*)OV:REAL;(*补偿后流量,t/h*)MD:=1/((0.00471*TE+1.286)/(10.194*PT+1)-0.0097+0.0000132*TE);(*过热蒸汽密度计算公式*)OV:=K*SQRT(ABS(IN)*MD);2、给水密度高压给水密度公式（适用范围14.5~16.5MPa,100~300度）：MD = -0.0023*T2 - 0.1974*T + 1006.4其中MD为密度Kg/m3，T为摄氏度低压给水密度公式（适用范围6MPa,50~150度）：MD:=(1064.6448-0.96875*T)其中MD为密度Kg/m3，T为摄氏度IN:REAL;(*补偿前流量,t/h，已开方*)OV:REAL;(*补偿后流量,t/h*)OV:=K*IN* SQRT(ABS(MD));备注：以上压力P均为绝对压力（表压+大气压）饱和蒸汽密度表2010-10-28 08:39:43| 分类：杂项| 标签：密度压力蒸汽温度|字号大中小订阅最近好多人在邮箱里给我留言，说要蒸汽的密度焓值表在这里我把手里有的几个表都发上来，话不多说见下表（单位：密度ρ为kg/m3，压力P为MPa，温度t为℃）温度t 0 1 2 3 4℃压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ100 0.1013 0.5977 0.1050 0.6180 0.1088 0.6388 0.1127 0.6601 0.1167 0.6952 110 0.1433 0.8265 0.1481 0.8528 0.1532 0.8198 0.1583 0.9075 0.1636 0.9359 120 0.1985 1.122 0.2049 1.155 0.2114 1.190 0.2182 1.225 0.2250 1.261 130 0.2701 1.497 0.2783 1.539 0.2867 1.583 0.2953 1.627 0.3041 1.672 140 0.3614 1.967 0.3718 2.019 0.3823 2.073 0.3931 2.129 0.4042 2.185 150 0.4760 2.548 0.4888 2.613 0.5021 2.679 0.5155 2.747 0.5292 2.816 160 0.6181 3.260 0.6339 3.339 0.6502 3.420 0.6666 3.502 0.6835 3.586 170 0.7920 4.123 0.8114 4.218 0.8310 4.316 0.8511 4.415 0.8716 4.515180 1.0027 5.160 1.0259 5.274 1.0496 5.391 1.0737 5.509 1.0983 5.629 190 1.2551 6.397 1.2829 6.532 1.3111 6.671 1.3397 6.812 1.3690 6.955 200 1.5548 7.864 1.5876 8.025 1.6210 8.188 1.6548 8.354 1.6892 8.522 210 1.9077 9.593 1.9462 9.782 1.9852 9.974 2.0248 10.17 2.0650 10.37 220 2.3198 11.62 2.3645 11.84 2.4098 12.07 2.4559 12.30 2.5026 12.53 230 2.7975 14.00 2.8491 14.25 2.9010 14.52 2.9546 14.78 3.0085 15.05 240 3.3477 16.76 3.4070 17.06 3.4670 17.37 3.5279 17.68 3.5897 17.99温度t 5 6 7 8 9℃压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ压力P 密度ρ100 0.1208 0.7105 0.1250 0.7277 0.1294 0.7515 0.1339 0.7758 0.1385 0.8008 110 0.1691 0.9650 0.1746 0.9948 0.1804 1.025 0.1863 1.057 0.1983 1.089 120 0.2321 1.298 0.2393 1.336 0.2467 1.375 0.2543 1.415 0.2621 1.455 130 0.3130 1.719 0.3222 1.766 0.3317 1.815 0.3414 1.864 0.3513 1.915 140 0.4155 2.242 0.4271 2.301 0.4389 2.361 0.4510 2.422 0.4633 2.484 150 0.5433 2.886 0.5577 2.958 0.5723 3.032 0.5872 3.106 0.6025 3.182 160 0.7008 3.671 0.7183 3.758 0.7362 3.847 0.7544 3.937 0.7730 4.029 170 0.8924 4.618 0.9137 4.723 0.9353 4.829 0.9573 4.937 0.9797 5.048 180 1.1233 5.752 1.1487 5.877 1.1746 6.003 1.2010 6.312 1.2278 6.264 190 1.3987 7.100 1.4289 7.248 1.4596 7.398 1.4909 7.551 1.5225 7.706 200 1.7242 8.694 1.7597 8.868 1.7959 9.045 1.8326 9.225 1.8699 9.408 210 2.1059 10.57 2.1474 10.77 2.1896 10.98 2.2323 11.19 2.2757 11.41 220 2.5500 12.76 2.5981 13.00 2.6469 13.24 2.6963 13.49 2.7466 13.74 230 3.0631 15.33 3.1185 15.61 3.1746 15.89 3.2316 16.18 3.2892 16.47 240 3.6522 18.31 3.7155 18.64 3.7797 18.97 3.8448 19.30 3.9107 19.。
