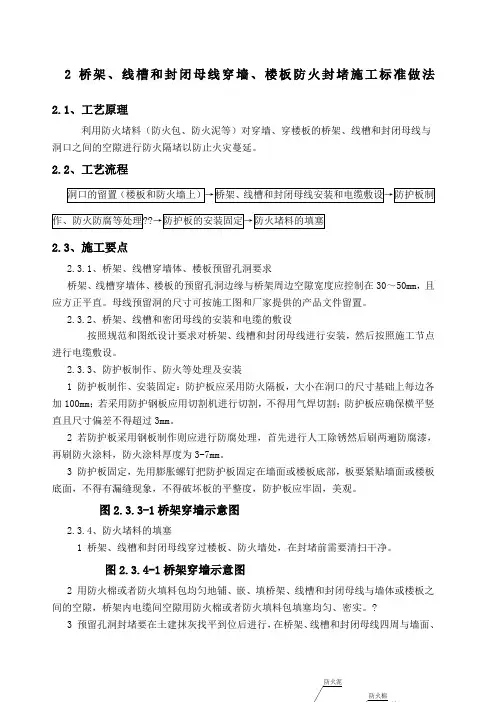

桥架 线槽和封闭母线穿墙 楼板防火封堵施工标准做法
桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
?3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、防火泥防火棉楼板面之间预留30mm深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
图2.3.4-3桥架穿墙示意图2.3.5、创优工程竖井内在楼板面上做挡水台。
挡水台的做法如下：1 清理、润湿地面，用刷子抹湿地面，湿润在抹灰前半天进行。
母线穿墙体、楼板封堵施工工艺
母线穿墙体、楼板封堵施工工艺
1.施工工艺流程
2.施工工艺要求
母线洞口留设：假设母线宽、高分别为W、H，则防火墙上洞口大小按照W+100mm和H+100mm留设。
防护板制作、安装固定：防护钢板宜采用4mm厚钢板，且宽、高在洞口的尺寸基础上各加100mm，即在母线的宽、高基础上增加200mm；防护钢板用切割机进行切割，不得用氧气乙炔切割，确保横平竖直且尺寸偏差不超过3mm；防护钢板制作完成后应进行防腐处理，首先进行人工除锈，然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为2~7mm；防护钢板固定，先用膨胀螺栓把防护钢板固定在墙体上，钢板要紧贴墙面，不得有漏缝现象，不得破坏钢板的平整度，防护钢板应牢固，美观。
防火包的塞填：施工前首先将施工部位清理干净；防火包填塞前，先将防火墙的任意一面进行固定，防火包填塞完成后进行另一面防护钢板固定；防火包应填塞密实、牢固，做到封闭严密，起到阻止火灾蔓延的目的。
防火泥封堵：以上步骤完成以后，在防护板和母线之间用防火泥进行防火封堵，防火泥封堵应做到均匀、严密、美观。
桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图图2.3.4-2桥架封堵截面示意图2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。

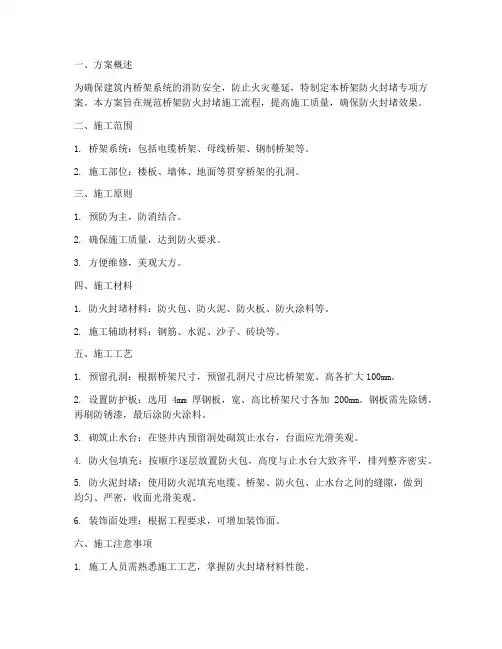

桥架防火封堵专项方案
一、方案概述为确保建筑内桥架系统的消防安全，防止火灾蔓延，特制定本桥架防火封堵专项方案。
本方案旨在规范桥架防火封堵施工流程，提高施工质量，确保防火封堵效果。
二、施工范围1. 桥架系统：包括电缆桥架、母线桥架、钢制桥架等。
2. 施工部位：楼板、墙体、地面等贯穿桥架的孔洞。
三、施工原则1. 预防为主，防消结合。
2. 确保施工质量，达到防火要求。
3. 方便维修，美观大方。
四、施工材料1. 防火封堵材料：防火包、防火泥、防火板、防火涂料等。
2. 施工辅助材料：钢筋、水泥、沙子、砖块等。
五、施工工艺1. 预留孔洞：根据桥架尺寸，预留孔洞尺寸应比桥架宽、高各扩大100mm。
2. 设置防护板：选用4mm厚钢板，宽、高比桥架尺寸各加200mm。
钢板需先除锈，再刷防锈漆，最后涂防火涂料。
3. 砌筑止水台：在竖井内预留洞处砌筑止水台，台面应光滑美观。
4. 防火包填充：按顺序逐层放置防火包，高度与止水台大致齐平，排列整齐密实。
5. 防火泥封堵：使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，做到均匀、严密，收面光滑美观。
6. 装饰面处理：根据工程要求，可增加装饰面。
六、施工注意事项1. 施工人员需熟悉施工工艺，掌握防火封堵材料性能。
2. 遵循施工顺序，确保施工质量。
3. 施工过程中，注意安全防护，防止发生意外。
4. 防火封堵材料应存放在干燥通风处，避免受潮、受热。
七、验收标准1. 预留孔洞尺寸符合要求。
2. 防护板设置合理，防火涂料涂刷均匀。
3. 防火包填充密实，排列整齐。
4. 防火泥封堵均匀、严密，收面光滑美观。
5. 防火封堵材料符合国家标准。
八、施工进度根据工程实际情况，制定合理的施工进度计划，确保施工质量。
九、质量保证1. 施工过程中，严格执行本方案要求。
2. 对施工人员进行技术培训，提高施工技能。
3. 定期检查施工质量，确保达到防火要求。
4. 对不合格的施工部位进行整改，直至合格。
通过以上桥架防火封堵专项方案的实施，旨在提高建筑内桥架系统的消防安全水平，为建筑用户提供一个安全、可靠的生活和工作环境。
电缆桥架防火封堵规范
电缆桥架防火封堵规范电缆桥架防火封堵规范是为了确保电缆桥架系统在发生火灾时，能够有效阻止火势扩散，保护人员和设备的安全。
下面是电缆桥架防火封堵的相关规范：一、封堵材料选择1. 封堵材料应符合国家相关标准，如GB8624-2012《建筑材料可燃性分类》等。
2. 封堵材料应具有良好的耐火性能，阻燃等级不低于B1级。
3. 封堵材料应具有一定的抗压性能和耐久性。
二、封堵方法1. 在电缆桥架系统中，每个外墙洞口、板门洞、墙槽等位置都应进行封堵，确保火灾时不会形成火势通道。
2. 封堵材料应紧密贴合墙壁或洞口，确保口密封。
3. 封堵材料应缝隙自动膨胀或产生少量的膨胀气体，使其在火灾时形成闭合状态，有效隔绝火势。
4. 封堵材料应具有一定的耐温性能，能够在高温环境下不失效。
三、封堵层厚度1. 桥架穿越封堵墙体的位置，封堵层厚度应满足设计要求。
2. 空气条件下的封堵层厚度不应低于100mm。
3. 在易燃物质周围或易燃楼层，封堵层厚度应适当增加。
4. 封堵层厚度应根据不同的位置和使用环境进行具体设计，确保封堵效果。
四、封堵构造1. 钢质桥架穿越封堵墙体时，封堵材料应紧贴钢质桥架外延面。
2. 电缆槽穿越封堵墙体时，封堵材料应填充电缆槽的内部，并在外部进行封堵，形成双层封堵。
3. 封堵结构应具有一定的柔性，以适应桥架或电缆槽在使用中的伸缩变形。
五、封堵检测和维护1. 桥架或电缆槽安装完毕后，应检查封堵部位的厚度、质量和密封效果，无松散、裂纹等现象。
2. 桥架或电缆槽运行中应定期检查封堵部位的完好性，如有损坏应及时修复。
3. 桥架或电缆槽在改造或维修时，重新做好封堵工作，确保封堵的完整性。
总之，电缆桥架防火封堵规范是为了保证电缆桥架系统在发生火灾时能够起到阻火作用，减少火势扩散，保护人员和设备的安全。
在实际应用中，应根据具体情况选择符合标准的封堵材料、合理施工和定期检查维护，确保封堵效果。
桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封堵示意图2.3.5、创优工程竖井内在楼板面上做挡水台。
桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图 2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
桥架封口做法
桥架封口做法
我猜你是想了解电缆桥架穿楼板的防火封堵做法，具体步骤如下：
1. 桥架吊线安装、固定牢固，桥架前后左右预留10-15mm空隙，余采用与楼板同耐火强度的砼补洞。
2. 测量孔洞尺寸，按孔洞尺寸准备角钢和防火板，四周至少多出25mm。
3. 在楼板下方用膨胀螺栓固定防火板。
4. 在防火板上填塞防火包或速固型无机防火堵料。
5. 在楼板和防火堵料上面再安装一块防火板。
6. 在电缆与防火板缝隙内填塞防火堵料（防火泥）。
7. 采用速固型防火堵料时，可取消上侧的防火板。
8. 桥架内下层防火板上填塞阻火包，与楼板齐，中间填塞防火堵料，上层防火板与电缆间的缝隙用防火泥密封。
不同场景下的桥架封口做法可能有所差异，建议你根据实际情况选择合适的方法。
电缆线路防火封堵施工工艺
电缆线路防火封堵施工工艺电缆线路防火封堵的施工依据为是施工图纸要求和国家验收规范,根据要求对下列部位进行防火封堵：电缆桥架及明敷管线穿越防火分区部位均应做防火封堵；所有电缆桥架穿越防火分区处、配电间上下楼板洞，穿越配电间的墙洞、穿越变电所、配电室的墙洞，以及桥架中每隔25米处，敷缆完毕后均采用国家定型产品按国家规范要求进行防火封堵。
施工依据为：《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）及《建筑电气工程施工及验收规范》（GB50303-2002）。
典型的施工方法及材料选用：桥架每隔25米在桥架内封堵用防火包封堵，封堵厚度不小于200毫米。
桥架外部可根据预留洞口大小用有机堵料、防火包及无机堵料相结合施工。
施工过程中可根据实际施工情况进行适当调整。
下面给出几种典型的封堵型式：1)电缆桥架穿过楼板的防火封堵：防火板厚5mm，用膨胀螺丝固定于楼板下面,防火板的外型尺寸要大于孔洞尺寸的150 mm。
防火包用于桥架内和桥架与楼板之间的空间填充，高度为楼板厚度减去20mm。
无机防火堵料用于填充防火包的空隙防止烟雾通过，置于防火包的上方，厚度２０mm，与楼板的上表面平齐。
有机防火堵料填充于用于桥架、电缆外缘一周，宽５０mm高度２０mm用于封堵电缆、桥架与防火包之间的空隙并便于电缆的更换。
2)封闭母线穿过楼板的防火封堵：防火板厚5mm，用膨胀螺丝固定于楼板下。
防火板的外型尺寸要大于孔洞尺寸的150 mm。
防火包用于封闭母线与楼板之间的空间填充，高度为楼板厚度减去20mm。
无机防火堵料用于填充防火包的空隙防止烟雾通过，置于防火包的上方，厚度２０mm，与楼板的上表面平齐。
有机防火堵料填充于用于封闭母线外缘一周，宽５０mm高度２０mm用于封堵封闭母线与防火包之间的空隙。
3)电缆桥架水平穿过墙体的防火封堵：防火包用于电缆桥架与墙体之间以及桥架内在穿墙位置处的空间填充，在桥架内防火包沿电缆桥架走向其厚度同墙体厚度且不小于200mm。
电井桥架防火封堵做法
材料：1-防火板 2-防火堵料（防火泥） 3防火包及防火岩棉
防火板制作示意图
电缆桥架穿楼板的防封堵做法
1、耐火隔板采用矿棉半硬板（Ef-85 型耐火 隔板）。
2、上下防火板夹层空间内可用岩棉或阻火包 填塞，防火板间隙用防火泥封堵，桥架内 部也应用防火包材料上下层隔离。
3、母线穿楼板防火封堵做法可参照桥架防火 封堵工艺。
4、桥架盖板要求穿楼板处应Байду номын сангаас开。
基本要求
1、桥架吊线安装、固定牢固。桥架前后左右预留30 mm空隙，余采用与楼板同耐火强度的砼补洞。
2、测量孔洞尺寸，按孔洞尺寸准备角钢和防火板， 四周至少多出30mm。
3、在楼板下方用膨胀螺栓固定防火板。 4、在防火板上填塞防火包或速固型无机防火堵料。 5、在楼板和防火堵料上面再安装一块防火板。 6、在电缆桥架与防火板缝隙内填塞防火堵料（防火
泥）。
7、采用速固型防火堵料时，可取消上侧的防火板。 8、桥架内下层防火板上填塞阻火包，与楼板齐，中
间填塞防火堵料，上层防火板与电缆间的缝隙用 防火泥密封。
电井桥架防火封堵做法
电井桥架防火封堵做法
一、桥架穿墙处防火封堵
1. 在桥架穿墙处，应采用防火材料对桥架进行密封，确保桥架内部的电线电缆不会受到火灾的威胁。
2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。
3. 桥架穿墙处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。
二、桥架穿楼板处防火封堵
1. 在桥架穿楼板处，应采用防火材料对桥架进行密封，并应使用防火隔板或防火涂料对桥架进行防火封堵。
2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。
3. 桥架穿楼板处应使用防火隔板或防火涂料对桥架进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。
三、桥架与桥架之间防火封堵
1. 在桥架与桥架之间，应采用防火材料进行密封，确保火灾不会蔓延。
2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。
3. 在桥架与桥架之间的连接处，应使用防火隔板或防火涂料进行防火封堵，并在隔板或涂料表面涂抹防水涂料，防止水分进入桥架内部。
四、桥架与支架之间防火封堵
1. 在桥架与支架之间，应采用防火材料进行密封，确保火灾不会蔓延。
2. 防火封堵材料应选用耐火时间符合要求的材料，并应采取措施防止封堵材料在火灾中脱落。
3. 在桥架与支架之间的连接处，应使用防火涂料进行防火封堵，并在涂料表面涂抹防水涂料，防止水分进入桥架内部。
五、桥架与电气柜之间防火封堵
1. 在桥架与电气柜之间，应采用防火材料进行密封，确保火灾不会对电气柜造成威胁。
桥架穿墙防火封堵做法
桥架穿墙防火封堵做法
桥架穿墙防火封堵是在建筑物中，为了防止火灾蔓延，需要对桥架穿墙部位进行防火封堵处理。
以下是针对桥架穿墙防火封堵的做法：
1. 材料选择，首先要选择符合防火要求的封堵材料，常见的材料包括防火胶、防火泡沫、防火硅胶、防火涂料等。
这些材料都具有良好的阻燃性能和隔热性能。
2. 准备工作，在进行封堵之前，需要对桥架穿墙的位置进行清理和处理，确保表面平整、无杂物，并且保证封堵位置符合设计要求。
3. 封堵方法，根据实际情况选择合适的封堵材料和方法进行封堵。
可以选择预制防火封堵件进行安装，也可以现场浇筑防火混凝土进行封堵，或者使用防火胶、防火泡沫等材料填充封堵。
4. 施工要求，在进行封堵施工时，需要严格按照防火设计要求和施工工艺进行操作，确保封堵材料的完整性和稳固性，以及封堵部位的密封性和防火性能。
5. 检测验收，封堵完成后，需要进行防火封堵的检测和验收，确保封堵效果符合相关标准和要求。
总的来说，桥架穿墙防火封堵的做法需要选择合适的材料，进行准备工作，采用适当的封堵方法，严格按照要求进行施工，并进行验收检测，以确保封堵的效果和质量达到防火要求。
希望以上信息能够对你有所帮助。
建筑电气工程桥架穿楼板防火封堵施工工艺标准
建筑电气工程桥架穿楼板防火封堵施工工艺标准
1 工艺流程
施工准备——底防火隔板安装——防火堵料封堵——顶防火隔板安装——砌筑止水台——防火泥收口——刷涂标识
2 工艺做法
2.1 施工准备：清理、修整洞口边缘；理顺电缆，清除表面的灰尘、油污；宜沿着电的走向均匀涂刷涂料，穿楼板上下涂料的长度不得小于1m。
2.2 底防火隔板安装：板上开孔数量依实际情况确定，距板边2.5cm。
用M6塑料胀管自攻螺丝加平垫片组合在楼板下方固定底防火隔板，防火隔板厚度不小于10mm。
2.3 防火堵料封堵：阻火包逐层按次序在洞内及电缆桥架内摆放整齐，厚度与楼板平齐。
各缝隙用防火泥进行填补密实。
2.4 顶防火隔板安装：同底防火隔板安装。
2.5 砌筑止水台：顶防火隔板安装完成后，沿隔板外边缘砌筑止水台，高度不得低于50mm，宽度60～80mm，表面用水泥砂浆抹灰收光。
2.6 防火泥收口：防火隔板与桥架、止水台接口等处均匀涂抹一层防火泥，端面压实、光滑。
2.7 刷涂标识：结合现场实际，对止水台、顶防火隔板表面涂刷黄绿或黄黑色漆，进行标识。
3 质量标准
3.1 防火隔板应依据桥架尺寸进行加工制作，且材质符合要求。
3.2 防火隔板安装牢固，无缺口、缝隙，外观平整美观。
3.3 阻火包交错堆砌密实牢固，无明显缝隙，外观整齐。
3.3.4 各类缝隙处用防火泥封堵严密，表面光滑。
防火隔板制作尺寸详图防火封堵效果图a 防火封堵效果图b 防火封堵效果图c。
桥架防火封堵安装技术要求
桥架防火封堵安装技术要求
桥架防火封堵安装技术要求
桥架防火封堵可靠接地跨接
桥架地面挡水台
防火包封堵严密设置止水台
桥架防火包封堵
电缆桥架
电缆
止水台
固定角钢
钢丝网
防火枕
桥架防火封堵节点图
1、工艺流程：
预埋护边角钢→用角钢制作固定框并防腐→安装固定框→砌止水台→防火包封堵→防火板或钢板封堵
2、操作工艺：
2.1桥架穿过楼板的洞口先预埋好护边角钢，按照电缆敷设的根数和层数用L50mm×50mm×5mm 角钢制作固定框，将固定框焊在护边角钢上。
2.2桥架洞口封堵采用防火包和防火泥进行封堵，填实封堵严密，外设止水台或者装饰性挡台。
2.3桥架穿楼板的封堵采用3mm厚钢板或防火板，内填防火包（枕），防火包（枕）的堆填需要按顺序进行，不得出现明显的缝隙，堆放一层需要压紧一层，封堵严密，不得漏光。
2.4在桥架与钢板之间的缝隙处用防火泥进一步嵌缝密实。
3、质量要求：
3.1桥架的接头不得安装在防火封堵的范围内，必须错开，且跨接接地可靠。
3.2钢板的固定采用膨胀螺栓，固定牢固可靠。
桥架、母线、管道、风管：防火封堵如何施工？
桥架、母线、管道、风管：防火封堵如何施工？机电安装工程各专业管道如桥架、水管、风管等，会贯穿楼板与墙体，形成大量孔洞或空隙，如若不做防火封堵，一旦火灾发生，火势或烟雾就会无孔不入地迅速蔓延。
因此，防火封堵作为机电工程中的一项重要工序，必须全面到位，还应兼顾贯穿物维修方便、观感质量整齐美观。
一、桥架、母线防火封堵桥架防火封堵示意图桥架防火封堵实例1、施工工艺要求1）根据桥架、母线的截面尺寸预留穿墙板的洞口，预留孔洞尺寸为桥架、母线的宽、高分别扩大100mm预留。
2）防护钢板宜采用4mm厚钢板，且宽、高在桥架的尺寸基础上各加200mm；防护钢板应根据要求先除锈，再刷防锈漆，最后涂防火涂料。
3）竖井内的预留洞应砌筑止水台，台面光滑美观。
4）防火包应按顺序逐层放置，放置高度与止水台大致齐平，排列整齐密实，起到阻止火灾蔓延的目的。
5）使用防火泥填充电缆、桥架、防火包、止水台之间的缝隙，防火泥封堵应做到均匀、严密，最终收面光滑美观，要求较高的工程可增加装饰面。
2、施工中易出现的问题1）预留洞口大小不合适。
2）防火包填充松软不密实。
3）防火泥收面不平整美观，收口收边不严密。
4）防火板固定不合理，板材切割不均匀，固定点位置随意，不美观。
5）防护钢板固定不牢固，大小剪裁不合适，未刷防火涂料。
3、质量要求防火包摆放严密，能起到防火防烟的作用，表面防火泥收面平整美观。
二、管道穿楼板防火封堵管道穿楼板防火封堵示意图管道穿楼板防火封堵实例1、施工工艺要求1）管道安装完成后，应将套管调整至与管道同心。
2）套管的下口与楼板底边齐平，有水地面，套管上口应高出地面完成面5cm，无水地面套管高度应该出地面不小于3cm，不大于5cm。
3）套管内侧应用不燃材料填塞密实，起到防火防烟的作用。
4）套管外侧应围绕套管使用砂浆浇筑一圈承台，承台高度与套管高度一致。
5）封堵完成后，承台表面与套管内封堵材料表面使用防火泥收光抹平，表面刷涂标识色。
桥架防火封堵施工技术要点
桥架防火封堵施工技术要点
①封堵部位
水平桥架穿越不同防火分区，桥架与孔洞之间，桥架内部。
竖向桥架穿越楼层楼板，桥架与孔洞之间，桥架内部。
②防火封堵
一般采用防火包、耐火隔板、防火泥。
穿楼板垂直桥架防火封堵参考做法：
1）桥架内防火封堵：桥架内线缆敷设及固定完成后，并通电试运行调试完成后，即可进行桥架内防火封堵。
根据桥架及桥架洞口大小用耐火隔板制作防火拖板，安装固定于下层楼板顶板处，将防火包平铺于拖板上，垒成隔层，线缆周围及防火包中间缝隙应采用防火泥进行填平密实。
在表层，也应将防火泥均匀地铺、嵌、填于桥架内。
在防火泥使用过程中，如气温过低，可将防火泥连同包装置于40～70 摄氏度的温水中加热再进行操作。
2）桥架盖板、防水台制作及桥架外封堵：根据桥架规格型号，采用竖井专用盖板卡依次自下而上将将桥架盖板封堵严实。
并按照要求制作防水台，待防水台凝固后，再次采用防火泥将桥架外四周封堵严实。
防火封堵拖板
桥架内防火封堵
防水台及桥架外封堵
③人井进地下室外墙套管式穿墙管道线缆防水
参考做法
1）套管清理
在敷设管路前须先清除套管内的杂物、铁锈。
2）敷设线缆
经套管内敷设线缆。
3）内侧堵塞
先从内侧用沥青油麻丝填充管道与套管间空隙至套管的中间部位，并填充
密实。
4）两侧打胶
打室内套管与管道密封胶，在室内采取措施顶实密封材料后打室外套管与管道间隙密封胶。
5）防水附加层及防水层
在迎水面一侧，沿套管周边施工防水附加层。
防水附加层沿套管及套管外墙周边各不小于150mm。
防火封堵、电缆桥架安装施工方案
生产现场电缆防火封堵电缆桥架安装施工方案施工组织设计纲要一、工程概况及特点1、工程概况：本工程为电缆防火封堵工程。
其中封堵位置包含：控制室、变压器、电缆沟、水处理室、防火墙、穿墙孔洞、电缆夹层、端子箱、汇控柜、断路器、机构箱，发电机组等。
2、工程特点：工程设计特点主要是围绕发电厂的关键部位、本着国家电力行业《二十五项反事故措施》的要点进行设计，工程特点是既要达到国家标准，又要达到环境美化要求（技术质量），既实用又美观。
使电缆防火封堵工程和电厂输变电系统融为一体，使整体美观和谐。
3、设计宗旨：在设计电缆沟道的施工方案时，应充分考虑到以下原则：（1）安全可靠、经济适用、便于安装；维护；（2）符合中国国情，既要适合新建工程，也要适用于改、扩建工程的需要；（3）、电缆隧道设计、施工，做到有法可依、有章可循。
规范化是本设计、施工的宗旨。
施工要有产品说明书、产品合格证，并提交施工资质（由供货单位施工的）。
二、国家电力公司电缆防火封堵工作标准1.总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。
2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3.电缆封堵部位3.1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2竖井和进入油区的电缆入口处。
3.3室外端子箱、电源箱、控制箱等电缆穿入处。
桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法2.1、工艺原理利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程洞口的留置（楼板和防火墙上）→桥架、线槽和封闭母线安装和电缆敷设→防护板制作、防火防腐等处理→防护板的安装固定→防火堵料的填塞2.3、施工要点2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应确保横平竖直且尺寸偏差不得超过3mm。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图图2.3.3-2桥架穿楼板示意图2.3.4、防火堵料的填塞1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图 2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
风管及桥架穿墙、穿板封堵施工方案
青建集团股份公司专项施工方案山东省第23届运动会指挥中心桥架、风管及水管防火封堵施工方案批准：审核：编制：青建集团股份公司二Ｏ一二年四月目录1 工程概况 (1)2 施工安排 (1)2.1施工目标 (1)2.2施工流程 (1)3 施工工艺及主要技术要求 (2)3.1水管穿墙穿板的封堵 (2)3.2风管穿墙穿板的封堵 (3)3.3桥架及母线穿墙穿板的封堵 (10)4 施工计划 (11)4.1施工进度计划 (11)4.2资源准备计划 (11)5 保障措施 (13)5.1质量保障措施 (13)5.2成品保护措施 (13)5.3安全施工措施 (13)6 编制依据 (15)1 工程概况本工程施工过程中，大量的风管、水管、桥架、母线等线路需要穿越墙体、楼板，由于消防防火分区的要求，为了防止和减少建筑火灾的危害，满足施工质量验收规范的要求，这些穿越部位需要进行密实性的防火封堵。
为保证工程质量，确保消防要求特制定本方案。
2 施工安排2.1 施工目标所有封堵密实满足消防防火分区隔离的要求，配合工程达到“鲁班奖”的质量目标。
2.2 施工流程管道防火封堵：主管线的施工墙内板内套管留设套管的固定套管外侧的封堵填塞套管内侧的封堵填塞外表面的处理风管防火封堵：洞口留设风管安装套管固定安装套管内侧防火材料填塞端部封堵收口桥架防火封堵：洞口预留桥架安装盖板施工防火包安装防火钢板安装收口母线防火封堵：防火泥抹平面部收口处理3 施工工艺及主要技术要求3.1 水管穿墙穿板的封堵3.1.1 水平方向套管封堵水平方向水管在安装的同时套装套管，套管的规格大于管道两个规格，管道安装完毕后将套管固定完善，水平度、长度、位置要求满足规范要求，水平方向与管道同心，长度须满足安装完毕后两侧端部与墙面完成面齐平。
套管固定完毕后首先进行套管与墙面之间的孔洞的修补，将套管与墙面间空隙密实填塞并抹平。
套管内侧使用防火岩棉密实填塞至端部与套管边沿平齐。
套管内外侧封堵完毕后待墙面粉刷完毕或墙面吸声墙体施工完毕后使用阻火圈在套管两侧封堵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2桥架、线槽和封闭母线穿墙、楼板防火封堵施工标准做法
2.1、工艺原理
利用防火堵料（防火包、防火泥等）对穿墙、穿楼板的桥架、线槽和封闭母线与洞口之间的空隙进行防火隔堵以防止火灾蔓延。
2.2、工艺流程
2.3、施工要点
2.3.1、桥架、线槽穿墙体、楼板预留孔洞要求
桥架、线槽穿墙体、楼板的预留孔洞边缘与桥架周边空隙宽度应控制在30～50mm，且应方正平直。
母线预留洞的尺寸可按施工图和厂家提供的产品文件留置。
2.3.2、桥架、线槽和密闭母线的安装和电缆的敷设
按照规范和图纸设计要求对桥架、线槽和封闭母线进行安装，然后按照施工节点进行电缆敷设。
2.3.3、防护板制作、防火等处理及安装
1 防护板制作、安装固定：防护板应采用防火隔板，大小在洞口的尺寸基础上每边各加100mm；若采用防护钢板应用切割机进行切割，不得用气焊切割；防护板应
确保横平竖直且尺寸偏差不得超过3mm 。
2 若防护板采用钢板制作则应进行防腐处理，首先进行人工除锈然后刷两遍防腐漆，再刷防火涂料，防火涂料厚度为3-7mm 。
3 防护板固定，先用膨胀螺钉把防护板固定在墙面或楼板底部，板要紧贴墙面或楼板底面，不得有漏缝现象，不得破坏板的平整度，防护板应牢固，美观。
图2.3.3-1桥架穿墙示意图 图2.3.3-2桥架穿楼板示意图
2.3.4、防火堵料的填塞
1 桥架、线槽和封闭母线穿过楼板、防火墙处，在封堵前需要清扫干净。
图2.3.4-1桥架穿墙示意图 图2.3.4-2桥架封堵截面示意图
2 用防火棉或者防火填料包均匀地铺、嵌、填桥架、线槽和封闭母线与墙体或楼板之间的空隙，桥架内电缆间空隙用防火棉或者防火填料包填塞均匀、密实。
?
3 预留孔洞封堵要在土建抹灰找平到位后进行，在桥架、线槽和封闭母线四周与墙面、楼板面之间预留30mm 深的凹槽用防火泥进行封堵填实，防火泥要突出墙面、
楼板面5～8mm ，封堵表面应平整光洁，无粉化，不硬化、无开裂等缺陷。
图2.3.4-3桥架穿墙示意图 图2.3.4-4桥架穿墙洞口封
堵示意图
防火泥防火棉
桥架
电缆
2.3.5、创优工程竖井内在楼板面上做挡水台。
挡水台的做法如下：
1 清理、润湿地面，用刷子抹湿地面，湿润在抹灰前半天进行。
2 沿桥架、线槽各面外移50mm砌筑灰砂砖：宽120mm，高100mm。
?
3 抹灰：挡水台表面抹1:?2防水砂浆,抹灰层表面抹平、压光，线条顺直。
4 挡水台与桥架间的空隙用防火堵料填实，表面30mm用防火泥封堵平整。
图2.3.5-1挡水台示意图图2.3.5-2档水台示意图。
