实训：焊接收音机模版介绍
焊接收音机实习报告五篇
焊接收音机实习报告五篇焊接收音机实习报告篇1实习目的：培养学生的动手能力；把所学的电子电路理论知识通过具体电路的实际应用进一步理解，掌握，以达理论和实践有机融接，提升对电子电路较深的认知，为后续的专业课程学习铺垫基础和能力。
二.实习器材介绍：电烙铁，平头螺丝刀，十字头螺丝刀、镊子、剪子。
松香和锡，两节5号电池。
等必备工具EDT-2901型收音机套件一套。
实习内容及过程：介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。
其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。
在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的转变，不同过程中不同时期的收音机有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计有重要的指导意义。
什么是调幅？什么是调频？使载波振幅按照调制信号改变的调制方式叫调幅AM。
经过调幅的电波叫调幅波。
它保持着高频载波的频率特性，但包络线的形状则和信号波形相似。
调幅波的振幅大小，由调制信号的强度决定。
调幅波用英文字母AM表示。
使载波频率按照调制信号改变的调制方式叫调频FM。
已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。
目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。
1，焊接前处理电烙铁在焊接前要进行烙铁的处理，处理电烙铁的目的是保护电烙铁，能让电烙铁使用更长的时间。
模电实习报告焊接收音机
一、实习目的本次模电实习旨在通过实际操作，使学生了解和掌握电子焊接的基本技能，熟悉焊接工具和材料的使用方法，并能将所学理论知识应用于实际电路的焊接中。
通过焊接收音机，培养学生动手实践能力，提高电子装配和调试水平。
二、实习器材1. 电烙铁：25W、30W、45W（可选）2. 焊锡丝：0.5mm、0.8mm（可选）3. 松香：用于焊接时助焊4. 收音机实验套件5. 万用表：用于测量电路元件参数6. 剪线钳、剥线钳：用于处理电线7. 焊接平台：用于固定焊接部件8. 镊子：用于夹持焊接元件三、实习内容1. 收音机电路原理分析收音机主要由天线、调谐器、本振器、混频器、中频放大器、检波器、低频放大器和扬声器等部分组成。
天线接收到的电磁波信号经过调谐器选频后，选出要接收的电台信号。
同时，本振器产生一个与接收频率相近的本振信号，两者混频产生差频信号。
差频信号经过中频放大器放大后，再经过检波器解调，得到音频信号。
音频信号经过低频放大器放大后，最后由扬声器发出。
2. 元器件识别与焊接（1）元器件识别：根据电路原理图，识别收音机中的各个元件，如电阻、电容、晶体管、二极管等。
（2）焊接：按照电路原理图，将各个元件焊接在印刷电路板上。
焊接时注意以下几点：1）焊接温度：电烙铁温度不宜过高，以免损坏元件。
2）焊接时间：焊接时间不宜过长，以免焊点氧化。
3）焊接顺序：先焊接电阻、电容等无极性元件，再焊接晶体管、二极管等有极性元件。
4）焊接方法：采用“先焊底脚，后焊引脚”的焊接方法。
3. 收音机调试（1）检查电路连接是否正确。
（2）使用万用表测量各个元件的参数，确保电路工作正常。
（3）调整收音机中的可调元件，如中频变压器、调谐电容等，使收音机接收效果最佳。
四、实习心得1. 通过本次实习，我掌握了电子焊接的基本技能，熟悉了焊接工具和材料的使用方法。
2. 我深刻体会到理论知识在实际操作中的重要性。
在焊接过程中，我学会了如何根据电路原理图进行元件识别和焊接，提高了我的动手实践能力。
焊接收音机实习报告5篇
焊接收音机实习报告5篇焊接收音机实习报告篇1（3209字）写在前面：科学上有句名言：实践是检验真理的唯一基石。
作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。
而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！我从小就很热爱科学，尤以物理为佳。
当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。
怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。
其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。
说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。
唯有不断前进，才能将困难挫折抛在身后。
我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。
当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。
当我们远看时，路不是直的；但渐渐地，脚下的路就直了。
人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。
难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！幸福，靠自己争取；奋斗，是我不变的目标以此自勉！正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。
之前我从来没有接触过类似的实习，心里难免紧张。
幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。
晚上我将工具拿出来看了看。
稍微熟悉了下实习器材。
第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。
电工焊收音机_实训报告

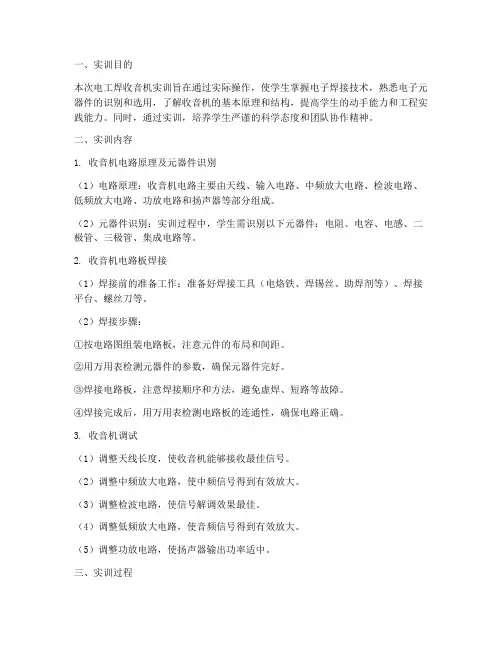

一、实训目的本次电工焊收音机实训旨在通过实际操作，使学生掌握电子焊接技术，熟悉电子元器件的识别和选用，了解收音机的基本原理和结构，提高学生的动手能力和工程实践能力。
同时，通过实训，培养学生严谨的科学态度和团队协作精神。
二、实训内容1. 收音机电路原理及元器件识别（1）电路原理：收音机电路主要由天线、输入电路、中频放大电路、检波电路、低频放大电路、功放电路和扬声器等部分组成。
（2）元器件识别：实训过程中，学生需识别以下元器件：电阻、电容、电感、二极管、三极管、集成电路等。
2. 收音机电路板焊接（1）焊接前的准备工作：准备好焊接工具（电烙铁、焊锡丝、助焊剂等）、焊接平台、螺丝刀等。
（2）焊接步骤：①按电路图组装电路板，注意元件的布局和间距。
②用万用表检测元器件的参数，确保元器件完好。
③焊接电路板，注意焊接顺序和方法，避免虚焊、短路等故障。
④焊接完成后，用万用表检测电路板的连通性，确保电路正确。
3. 收音机调试（1）调整天线长度，使收音机能够接收最佳信号。
（2）调整中频放大电路，使中频信号得到有效放大。
（3）调整检波电路，使信号解调效果最佳。
（4）调整低频放大电路，使音频信号得到有效放大。
（5）调整功放电路，使扬声器输出功率适中。
三、实训过程1. 实训准备（1）熟悉收音机电路原理，掌握元器件的功能和参数。
（2）了解焊接工具的使用方法和注意事项。
（3）熟悉实训室的安全操作规程。
2. 实训操作（1）按照电路图组装电路板，注意元件布局和间距。
（2）用万用表检测元器件参数，确保元器件完好。
（3）焊接电路板，注意焊接顺序和方法，避免虚焊、短路等故障。
（4）焊接完成后，用万用表检测电路板的连通性，确保电路正确。
（5）调整天线长度、中频放大电路、检波电路、低频放大电路和功放电路，使收音机工作正常。
3. 实训总结（1）通过本次实训，学生掌握了电子焊接技术，熟悉了元器件的识别和选用。
（2）了解了收音机的基本原理和结构，提高了学生的动手能力和工程实践能力。
电工实训报告焊接收音机
一、实训背景随着科技的不断发展，电子技术在各个领域的应用日益广泛。
为了提高我们的动手能力，加深对电子电路理论知识的理解，我们进行了电工实训——焊接收音机。
通过本次实训，我们不仅掌握了焊接技术，还对电子装焊工艺有了更深入的认识。
二、实训目的1. 了解收音机的基本知识，掌握焊接技术。
2. 学习电子装焊工艺的基本知识和原理。
3. 培养严谨的工作作风，提高团队协作能力。
4. 加深对电子电路理论知识的理解，提高实际应用能力。
三、实训内容1. 收音机基本知识收音机是一种接收无线电广播信号的设备，它通过天线接收广播电台发射的无线电波，经过调谐、放大、解调等过程，将音频信号输出，通过扬声器还原出声音。
收音机的电路主要包括天线、调谐电路、放大电路、解调电路和功率放大电路等。
2. 电子装焊工艺电子装焊工艺是电子制造过程中的重要环节，主要包括焊接、装配、调试等步骤。
焊接是电子装焊工艺的核心环节，常用的焊接方法有烙铁焊接、热风焊接、超声波焊接等。
本次实训采用烙铁焊接。
3. 焊接收音机（1）准备工作1）材料清单：根据电路图，准备所需元器件，如电阻、电容、晶体管、二极管、电感等。
2）工具：电烙铁、焊锡、助焊剂、剪刀、镊子、螺丝刀等。
（2）焊接步骤1）识别元器件：根据电路图，识别各个元器件的名称、型号、规格等。
2）布局：按照电路图，将元器件合理布局在电路板上。
3）焊接：使用电烙铁，按照焊接工艺要求，将元器件焊接在电路板上。
4）检查：检查焊接质量，确保焊接牢固、无虚焊、无短路等。
（3）调试1）测试：使用万用表测试各个电路的电压、电流等参数，确保电路正常工作。
2）调整：根据测试结果，调整电路参数，使收音机达到最佳工作状态。
四、实训总结1. 通过本次实训，我们掌握了焊接技术，熟悉了电子装焊工艺的基本知识和原理。
2. 加深了对电子电路理论知识的理解，提高了实际应用能力。
3. 培养了严谨的工作作风和团队协作能力。
五、心得体会1. 焊接技术是一项重要的技能，需要我们在实践中不断摸索和总结经验。
实习报告焊收音机

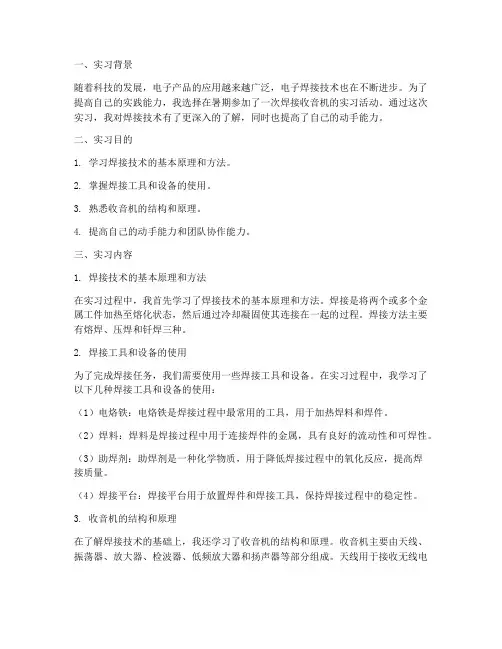

一、实习背景随着科技的发展，电子产品的应用越来越广泛，电子焊接技术也在不断进步。
为了提高自己的实践能力，我选择在暑期参加了一次焊接收音机的实习活动。
通过这次实习，我对焊接技术有了更深入的了解，同时也提高了自己的动手能力。
二、实习目的1. 学习焊接技术的基本原理和方法。
2. 掌握焊接工具和设备的使用。
3. 熟悉收音机的结构和原理。
4. 提高自己的动手能力和团队协作能力。
三、实习内容1. 焊接技术的基本原理和方法在实习过程中，我首先学习了焊接技术的基本原理和方法。
焊接是将两个或多个金属工件加热至熔化状态，然后通过冷却凝固使其连接在一起的过程。
焊接方法主要有熔焊、压焊和钎焊三种。
2. 焊接工具和设备的使用为了完成焊接任务，我们需要使用一些焊接工具和设备。
在实习过程中，我学习了以下几种焊接工具和设备的使用：（1）电烙铁：电烙铁是焊接过程中最常用的工具，用于加热焊料和焊件。
（2）焊料：焊料是焊接过程中用于连接焊件的金属，具有良好的流动性和可焊性。
（3）助焊剂：助焊剂是一种化学物质，用于降低焊接过程中的氧化反应，提高焊接质量。
（4）焊接平台：焊接平台用于放置焊件和焊接工具，保持焊接过程中的稳定性。
3. 收音机的结构和原理在了解焊接技术的基础上，我还学习了收音机的结构和原理。
收音机主要由天线、振荡器、放大器、检波器、低频放大器和扬声器等部分组成。
天线用于接收无线电信号，振荡器产生本振信号，放大器放大信号，检波器将调制信号还原，低频放大器放大音频信号，最后通过扬声器输出声音。
4. 焊接收音机在掌握了焊接技术和收音机原理后，我开始动手焊接收音机。
首先，我按照电路图将各个元器件焊接在一起，注意焊接顺序和焊接质量。
在焊接过程中，我严格按照焊接规范进行操作，确保焊接质量。
四、实习收获1. 焊接技术方面：通过这次实习，我掌握了焊接技术的基本原理和方法，熟悉了焊接工具和设备的使用，提高了自己的焊接技能。
2. 收音机方面：了解了收音机的结构和原理，学会了如何组装和调试收音机。
焊接收音机实验实训报告
一、实验目的1. 了解收音机的基本知识，包括收音机的组成、工作原理和电路图。
2. 掌握焊接技术，包括焊接方法、焊接工具和焊接注意事项。
3. 熟悉电子装焊工艺的基本知识和原理，提高动手能力。
4. 培养严谨的工作作风和团队协作精神。
二、实验原理收音机是一种接收无线电波的电子设备，主要由天线、输入回路、变频器、中频放大器、检波器、低频放大器和扬声器等部分组成。
天线接收到的无线电波经过输入回路选出所需的电台信号，然后送入变频器进行频率转换，得到中频信号。
中频信号经过中频放大器放大后，送入检波器解调出音频信号，再经过低频放大器放大，最后由扬声器还原成声音。
三、实验器材1. 收音机电路板2. 电烙铁、焊锡丝、松香3. 万用表、螺丝刀、镊子等工具4. 电池、天线、耳机等四、实验步骤1. 按照电路图识别电路元件，包括电阻、电容、晶体管、二极管等。
2. 清点元器件，确保数量准确。
3. 使用万用表检测元器件的参数，如电阻、电容等。
4. 按照电路图组装电路，注意焊接顺序和焊接方法。
5. 焊接过程中，注意焊点光亮、饱满，无虚焊、短路等现象。
6. 组装完成后，进行调试，包括检查电路连接是否正确、功能是否正常等。
7. 调试过程中，如发现问题，及时查找原因并进行修复。
五、实验结果与分析1. 实验过程中，按照步骤完成了收音机的组装和调试。
2. 组装完成的收音机能够正常接收电台信号，声音清晰。
3. 在焊接过程中，注意了焊点光亮、饱满，无虚焊、短路等现象。
4. 通过实验，掌握了焊接技术，提高了动手能力。
5. 在调试过程中，学会了检查电路连接和功能是否正常的方法。
六、实验总结1. 通过本次实验，了解了收音机的基本知识，掌握了焊接技术。
2. 实验过程中，培养了严谨的工作作风和团队协作精神。
3. 实验结果表明，收音机的组装和调试过程需要注意细节，以确保电路连接正确、功能正常。
4. 在今后的学习和工作中，将继续努力提高自己的动手能力和实践能力。
焊接收音机实习报告3篇
焊接收音机实习报告3篇在不断进步的时代，报告十分的重要，其在写作上有一定的技巧。
写起报告来就毫无头绪？以下是小编为大家整理的焊接收音机实习报告3篇，仅供参考，大家一起来看看吧。
焊接收音机实习报告篇1一、实习内容：(1) 学习识别简单的电子元件与电子线路；(2) 学习并掌握收音机的工作原理；(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
二、实习器材介绍：(1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
(2) 螺丝刀、镊子等必备工具。
(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
(4) 两节5号电池。
三、实习目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
焊接收音机实训报告单
一、实训目的1. 了解收音机的基本知识，包括其工作原理、构造、常用电子器件的类别、型号、规格、性能及其使用范围等。
2. 掌握焊接技能，熟悉电子装焊工艺的基本知识和原理。
3. 培养动手能力，提高独立完成收音机组装和调试的能力。
4. 增强团队协作意识，培养严谨的工作作风。
二、实训准备1. 实验器材：电烙铁、锡焊丝、收音机电路板、万用表、螺丝刀、镊子等。
2. 实验原理：收音机工作原理、焊接技术、电子装焊工艺等。
3. 实验步骤：元器件组装、电路连接、功能调试等。
三、实训过程1. 元器件组装（1）根据电路图，识别元器件，清点数量。
（2）使用万用表检测元器件性能，确保元器件质量。
（3）按照电路图，将元器件正确安装在电路板上。
2. 电路连接（1）使用电烙铁和锡焊丝，将元器件与电路板焊接。
（2）注意焊接顺序，先焊接电源、地线等关键部分，再焊接其他部分。
（3）确保焊接点牢固，无虚焊、短路等现象。
3. 功能调试（1）连接电源，观察收音机是否正常工作。
（2）调整电位器，测试收音机接收效果。
（3）检查电路板是否有异常现象，如冒烟、烧毁等。
四、实训结果与收获1. 实训结果（1）成功组装一台收音机，并使其正常工作。
（2）掌握了焊接技能，熟悉了电子装焊工艺。
（3）提高了动手能力，能够独立完成收音机组装和调试。
2. 实训收获（1）了解了收音机的基本知识，对电子技术有了更深入的认识。
（2）提高了焊接技能，学会了如何识别、检测和焊接元器件。
（3）培养了团队协作意识，学会了与他人共同解决问题。
（4）养成了严谨的工作作风，提高了安全意识。
五、实训感想1. 在实训过程中，我深刻体会到焊接技术的重要性。
一个微小的错误可能导致整个电路无法正常工作，因此在进行焊接时，必须保持高度警惕。
2. 通过本次实训，我认识到团队合作的重要性。
在遇到问题时，我们要相互支持、共同探讨，才能更快地解决问题。
3. 实训过程中，我学会了如何查阅资料、分析问题、解决问题。
2022焊接收音机实习报告六篇
焊接收音机实习报告 篇 1 电子实训报告： 焊接收音机 院 系：专业班级：学 号：姓 名：成 绩： xxxx 13 xxxxxxx xx 20xx 年 xx 月 一试验目的 1.了解常用电子器件的类别、型号、规格、性能及其运用范
围，能查阅有关的电子器件图书。能够正确识别和选用常用的电 子器件。 2.学习并驾驭收音机的工作原理
第8页 共29页
过程叫调制，那么现在把声音信号取下来则称为解调。解调是通 过特殊设计的电子线路来完成的。调制的方式有调幅和调频两种， 相对应的，解调的方式或采纳的电子线路也是不相同的。须要说 明的是，从天线上干脆接收到的无线电信号是特别微弱的，在通 过调谐电路后还需经过放大电路放大到肯定幅度才能送往解调电 路。
3.熟识手工焊锡的常用工具的运用及其维护与修理，基本驾 驭手工电烙铁的焊接技术。 4. 了解电子产品的焊接、调试与修 理方法。初步学习调试电子产品的方法，提高动手实力。
二、实习器材及介绍： 1.试验器材 印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极 管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入 变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝 电 池
第3页 共29页
的频率约在 70MHz----88MHZ 之间，主要靠空间波传送信号。 天线收到电磁波信号，经过调谐器选频后，选出要接收的电
台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接 收频率差不多的本振信号，它跟接收信号混频，产生差频，这个 差频就是中频信号。中频信号再经过中频选频放大，然后再检波， 就得到了原来的音频信号。音频信号通过功率放大之后，就可送 至扬声器发声了。天线接收到的高频信号通过输入电路与收音机 的本机振荡频率（其频率较外来高频信号高一个固定中频，我国 中频标准规定为 465KHZ）一起送入变频管内混合一一变频，在变 频级的负载回路（选频）产生一个新频率即通过差频产生的中频， 中频只变更了载波的频率，原来的音频包络线并没有变更，中频 信号可以更好地得到放大，中频信号经检波并滤除高频信号。再 经低放，功率放大后，推动扬声器发出声音。
【报告】焊接收音机实习报告
【关键字】报告焊接收音机实习报告篇一：收音机焊接实习报告收音机焊接实习报告一、实习目的1.掌握安全用电常识。
2.掌握正确识别和选用电子元器件及电子线路的方法。
3.掌握手工锡焊操作要领、实用技艺及焊接质量检查。
4.掌握对照原理图在印制电路板（万能板）上焊装电子线路的方法。
5.按照图纸使用电烙铁焊接电子元件，组装一台收音机，并掌握其调试方法。
二、实习内容（一）实习器材及介绍1电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁头是铜制的。
2工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。
3焊锡丝: 为锡铅合金，中间为松香。
通常用于电子设备的锡焊。
其锡前铅比为60/40。
它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4支架：防止而得电烙铁。
5元件清单。
（二）实习原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级缩小，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐缩小电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频缩小电路的缩小后，加至检波级进行检波。
解调出的音频信号经前置低放级电压缩小、功率缩小级缩小后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高调幅（AM）收音机工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率缩小电路组成输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。
收音机焊接实习报告范文
收音机焊接实习报告范文一、实习目的本次实习的主要目的是通过焊接收音机的过程，使学生了解和掌握电子装焊工艺的基本知识和原理，提高动手能力，培养严谨的工作作风和良好的工作习惯。
同时，通过实习使学生对收音机的原理和工作过程有更深入的了解，学会故障诊断和排除方法，为今后学习电子技术打下坚实的基础。
二、实习内容1. 学习识别常见的电子元件和电子线路。
2. 学习收音机的工作原理，掌握其基本组成部分和功能。
3. 按照电路图焊接收音机的元件，组装一台完整的收音机。
4. 学会调试收音机，掌握故障诊断和排除方法。
三、实习过程在实习开始时，我们先学习了收音机的基本原理和组成部分，了解了收音机是如何将无线电波中的音频信号取出来，并通过扬声器还原出声音。
接着，我们学习了如何识别常见的电子元件，如电阻、电容、电感等，并了解了它们在电路中的作用。
在掌握了基本知识后，我们开始动手焊接收音机的元件。
首先，我们将电路板上的元件按照电路图进行布局，然后用焊接工具将元件焊接在电路板上。
在这个过程中，我们学会了如何使用电烙铁、镊子等工具，掌握了焊接技巧，如焊接顺序、焊接时间等。
焊接完成后，我们开始组装收音机。
将焊接好的电路板、天线、扬声器等部件组装在一起，形成一台完整的收音机。
在组装过程中，我们学会了如何正确安装和连接各个部件，保证收音机的正常工作。
最后，我们进行了收音机的调试。
通过调整电路板上的元件参数，解决了收音机在接收信号、音质等方面的问题，确保收音机能够正常使用。
在调试过程中，我们学会了如何查找和排除故障，提高了分析和解决问题的能力。
四、实习收获通过本次实习，我深刻认识到电子装焊工艺的重要性，掌握了焊接技巧和调试方法。
同时，我对收音机的原理和工作过程有了更深入的了解，学会了故障诊断和排除方法。
此外，实习还培养了我严谨的工作作风和良好的团队协作精神。
总之，本次实习使我受益匪浅，不仅提高了我的动手能力，还加深了我对电子技术的理解。
我相信这次实习经历将对我今后的学习和工作产生积极的影响。
电子焊接实训报告收音机
一、实训背景与目的随着科技的发展，电子技术已成为现代社会不可或缺的一部分。
为了提高自身实践能力，更好地将理论知识应用于实际操作，我参加了本次电子焊接实训，通过制作收音机，旨在了解电子装焊工艺的基本知识和原理，掌握焊接技术，并培养严谨的工作作风和团队协作精神。
二、实训内容与过程1. 实训材料与工具本次实训所使用的材料包括：收音机电路板、电阻、电容、电感、晶体管、二极管、三极管、扬声器等元器件；工具包括：电烙铁、焊锡、镊子、万用表、螺丝刀等。
2. 实训步骤（1）熟悉电路图：在实训开始前，仔细阅读收音机电路图，了解各元器件的连接方式和工作原理。
（2）元器件焊接：按照电路图，将电阻、电容、电感、晶体管、二极管、三极管等元器件焊接在电路板上。
焊接过程中，注意焊点质量，避免虚焊、漏焊等现象。
（3）焊接扬声器：将扬声器焊接在电路板上，确保连接牢固。
（4）检查电路：焊接完成后，用万用表检查电路是否通顺，排除故障。
（5）调试收音机：将收音机接通电源，调整天线，收听广播信号。
如信号不稳定，可适当调整电路参数。
3. 实训心得（1）焊接技术：在焊接过程中，我掌握了手工焊接的基本技巧，学会了如何控制焊接温度、焊接速度和焊接时间，确保焊点质量。
（2）电路分析：通过制作收音机，我对电路图有了更深入的了解，能够根据电路图分析元器件的工作原理和相互关系。
（3）团队合作：在实训过程中，我与同学们相互协作，共同完成制作任务，培养了团队精神。
三、实训成果通过本次实训，我成功制作了一台收音机，并掌握了电子装焊工艺的基本知识和原理。
同时，我还提高了自己的动手能力和实践能力，为今后的学习和工作打下了坚实基础。
四、总结本次电子焊接实训让我受益匪浅。
在实训过程中，我不仅学到了电子装焊工艺的基本知识和原理，还锻炼了自己的动手能力和团队合作精神。
我相信，这次实训经历将对我今后的学习和工作产生积极影响。
在今后的学习和工作中，我将继续努力，不断提高自己的实践能力，为我国电子技术的发展贡献自己的力量。
焊接收音机电工实训报告
一、实训背景随着科技的发展，电子技术已成为现代社会不可或缺的一部分。
为了提高学生的实践能力，深化对电子电路理论知识的理解，我校组织开展了收音机电工实训。
本次实训旨在通过实际操作，让学生掌握焊接技术，熟悉电子装焊工艺，了解收音机的工作原理，并培养严谨的工作作风和团队协作精神。
二、实训目的1. 了解收音机的基本知识，包括其工作原理、电路结构、元器件功能等。
2. 掌握电子装焊工艺的基本知识和原理，学会使用焊接工具和材料。
3. 通过实际操作，培养学生的动手能力和解决问题的能力。
4. 培养学生的团队协作精神和安全意识。
三、实训内容1. 收音机原理与电路分析在实训开始前，我们首先学习了收音机的基本原理和电路结构。
收音机是一种将无线电波中的音频信号提取出来，并加以放大的电子设备。
其工作原理主要包括以下几个步骤：- 天线接收：收音机的天线接收来自广播电台的高频信号。
- 输入回路：输入回路对高频信号进行选频，选出所需电台的信号。
- 变频级：变频级将选频后的信号进行频率变换，使其成为中频信号。
- 中频放大器：中频放大器对中频信号进行放大。
- 检波级：检波级将中频信号中的音频信号提取出来。
- 低频放大器：低频放大器对音频信号进行进一步放大。
- 扬声器：扬声器将音频信号转化为声音。
2. 元器件识别与检测在实训过程中，我们学习了各种电子元器件的识别方法，包括电阻、电容、晶体管等。
同时，我们还使用万用表等工具对元器件进行检测，确保其质量符合要求。
3. 电路板的焊接电路板的焊接是本次实训的核心部分。
在焊接过程中，我们学习了焊接工具的使用方法，包括电烙铁、焊锡、松香等。
同时，我们还掌握了焊接技巧，如焊点成型、焊接顺序等。
4. 收音机的组装与调试在电路板焊接完成后，我们将元器件按照电路图的要求进行组装，并对其进行调试。
调试过程中，我们通过调整电路参数，使收音机达到最佳工作状态。
四、实训过程1. 准备工作：在实训开始前，我们首先对实训场地和设备进行了检查，确保安全可靠。
焊接收音机的实训报告
一、实训目的通过本次焊接收音机的实训，使学生掌握焊接技能，了解收音机的基本原理和构造，能够独立完成收音机的组装和调试。
同时，培养学生的动手能力、团队合作精神和严谨的工作作风。
二、实训内容1. 收音机的基本知识收音机是一种将无线电波中的音频信号接收出来，经过放大后，通过扬声器还原出声音的电子设备。
它主要由天线、输入回路、变频级、中频放大器、解调器、低频放大器和扬声器等部分组成。
2. 焊接技能培训（1）焊接工具及材料：电烙铁、焊锡丝、助焊剂、电路板、元器件等。
（2）焊接方法：手工焊接、波峰焊接等。
（3）焊接注意事项：焊接温度、焊接时间、焊接角度等。
3. 收音机的组装和调试（1）组装步骤：首先，根据电路图，将元器件按照顺序焊接在电路板上；其次，将焊接好的电路板安装在机壳内；最后，将天线、扬声器等外部设备连接好。
（2）调试步骤：首先，检查电路板上的元器件是否焊接牢固；其次，检查电路板与外部设备的连接是否正确；最后，对收音机进行功能测试，确保其正常工作。
三、实训过程1. 焊接技能培训（1）认识焊接工具及材料：学习电烙铁、焊锡丝、助焊剂等焊接工具和材料的使用方法。
（2）焊接实践：在指导老师的带领下，进行手工焊接实践，掌握焊接温度、焊接时间、焊接角度等焊接技巧。
2. 收音机的组装（1）元器件识别：学习识别各种元器件的型号、规格、性能等。
（2）电路板焊接：按照电路图，将元器件焊接在电路板上。
（3）电路板安装：将焊接好的电路板安装在机壳内。
3. 收音机的调试（1）电路板检查：检查电路板上的元器件是否焊接牢固。
（2）外部设备连接：将天线、扬声器等外部设备连接好。
（3）功能测试：对收音机进行功能测试，确保其正常工作。
四、实训成果1. 学会了焊接技能，能够独立完成收音机的组装和调试。
2. 掌握了收音机的基本原理和构造，对电子设备有了更深入的了解。
3. 培养了动手能力、团队合作精神和严谨的工作作风。
五、实训心得1. 焊接技能的学习是一个循序渐进的过程，需要不断练习和总结经验。
焊接收音机实训报告范文
一、实训目的1. 了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2. 熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3. 了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养成良好的工作习惯，也培养团队意识和集体主义精神。
二、实训准备1. 实训工具：电烙铁、锡焊丝、万用表、螺丝刀、镊子、剪刀、电路板、收音机元器件等。
2. 实训材料：收音机电路板、收音机元器件、电源、天线等。
3. 实训原理：了解收音机的工作原理，掌握电子元器件的识别和焊接技术。
三、实训过程1. 熟悉电路板：观察电路板上的元器件布局，了解电路板上的各个元件的功能。
2. 元器件识别：学习电子元器件的名称、型号、规格、性能及使用范围，正确识别和选用常用的电子元器件。
3. 元器件焊接：根据电路图，将元器件焊接在电路板上。
注意焊接过程中温度控制、焊接速度和焊接质量。
4. 电路连接：将电路板上的元器件连接起来，确保电路连接正确无误。
5. 功能调试：接通电源，对收音机进行功能调试，确保收音机能够正常工作。
四、实训结果与收获1. 成功焊接一台正规的收音机，掌握了电子装焊工艺的基本知识和原理。
2. 提高了动手能力，学会了电子元器件的识别和焊接技术。
3. 了解了安全用电知识，培养了严谨的工作作风和良好的工作习惯。
4. 增强了团队意识和集体主义精神，学会了与他人合作完成工作任务。
五、实训感想1. 通过本次实训，我深刻认识到理论知识与实际操作相结合的重要性。
在今后的学习和工作中，我将更加注重理论知识的积累和实践能力的培养。
2. 实训过程中，我遇到了一些困难，如元器件识别、焊接技巧等。
在老师和同学的帮助下，我克服了这些困难，提高了自己的动手能力。
3. 本次实训让我更加了解了电子装焊工艺的基本知识和原理，为我今后从事相关工作打下了坚实的基础。
4. 在实训过程中，我学会了与他人合作，培养了团队意识和集体主义精神。
焊接收音机调频实训报告
一、实训目的本次实训的主要目的是让学生掌握焊接收音机的基本技能，了解调频广播的工作原理，熟悉调频收音机的电路结构，提高学生的动手能力和实际操作技能。
通过本次实训，使学生能够独立完成调频收音机的焊接、调试和故障排除，为以后从事相关领域工作打下基础。
二、实训内容1. 调频收音机电路原理分析调频收音机主要由天线、输入回路、本机振荡器、混频器、中频放大器、鉴频器、低频放大器和扬声器等部分组成。
天线接收到的调频信号经过输入回路选频，送入本机振荡器产生与接收信号频率相近的高频信号，混频器将两者混合，得到中频信号。
中频信号经过中频放大器放大后，送入鉴频器进行解调，得到音频信号。
音频信号经过低频放大器放大后，送入扬声器还原成声音。
2. 元器件识别与检测实训过程中，学生需要识别和检测电路中的各种元器件，包括晶体管、二极管、电阻、电容、电感等。
通过万用表测量元器件的阻值、电压和电流等参数，确保元器件性能良好。
3. 电路板的组装与焊接根据电路原理图，将元器件正确地焊接在电路板上。
焊接过程中，注意焊接质量，避免虚焊、短路等问题。
4. 调频收音机的调试调试内容包括：检查电路连接是否正确，调整本机振荡器的频率，使混频器输出中频信号，调整中频放大器的增益，使中频信号得到充分放大，调整鉴频器的频率，使音频信号得到正确解调。
5. 故障排除在调试过程中，可能会出现各种故障，如无声、声音小、噪声大等。
学生需要根据故障现象，分析故障原因，并采取相应的措施进行排除。
三、实训过程1. 准备工作首先，了解调频收音机的电路原理，熟悉电路中的各个元器件。
然后，准备好实训所需的工具和材料，包括万用表、烙铁、焊锡丝、电路板、元器件等。
2. 电路板的组装与焊接按照电路原理图，将元器件焊接在电路板上。
焊接过程中，注意焊接质量，确保电路连接正确。
3. 调频收音机的调试连接天线、电源和扬声器，调整本机振荡器的频率，使混频器输出中频信号。
调整中频放大器的增益，使中频信号得到充分放大。
收音机焊接实训报告文件
一、实训目的1. 了解收音机的基本知识，包括其历史、发展、工作原理以及组成结构。
2. 通过具体的电路图，初步掌握焊接技术，熟悉电子元器件的识别与使用。
3. 学习并掌握收音机的简单电路元器件装配，对故障的诊断和排除。
4. 了解电子装焊工艺的基本知识和原理，提高动手实践能力。
5. 培养严谨的工作作风，提高团队协作精神。
二、实训内容1. 收音机基础知识（1）收音机的历史与发展收音机作为电子技术的重要应用之一，自20世纪初诞生以来，经历了从机械式到电子式、从黑白到彩色、从模拟到数字等多个发展阶段。
如今，收音机已成为人们生活中不可或缺的通讯工具。
（2）收音机的工作原理收音机通过接收广播电台发射的无线电波，将音频信号取出，经过放大、解调等过程，最终通过扬声器还原出声音。
其主要组成部分包括天线、输入回路、变频级、中频放大器、检波器、低频放大器、扬声器等。
2. 电子元器件的识别与使用（1）元器件分类收音机中常用的电子元器件主要有电阻、电容、电感、二极管、三极管、集成电路等。
（2）元器件识别元器件的识别主要依据其外形、颜色、标记等特征。
例如，电阻通常为红色、绿色、蓝色等颜色，其阻值可通过色环进行识别；电容通常为黑色、棕色等颜色，其容量可通过色环进行识别；二极管、三极管等可通过其引脚排列、标记等进行识别。
3. 收音机的装配与焊接（1）装配步骤1）按照电路图，将元器件插入相应的位置；2）连接元器件之间的引脚，确保连接正确；3）检查电路连接，确保无短路、断路现象；4）组装电路板，固定元器件。
（2）焊接技术焊接是电子制作中的重要环节，主要采用锡焊技术。
焊接过程中，应注意以下几点：1）选用合适的焊锡丝；2）预热电烙铁，控制好温度；3）采用正确的焊接手法，确保焊点牢固、美观；4）清理焊接过程中产生的杂质。
4. 收音机的调试与测试（1）调试步骤1）连接天线，调整输入回路，确保接收效果良好；2）调整变频级，使中频信号稳定；3）调整中频放大器，使输出信号足够大；4）调整低频放大器，使音频信号清晰。
