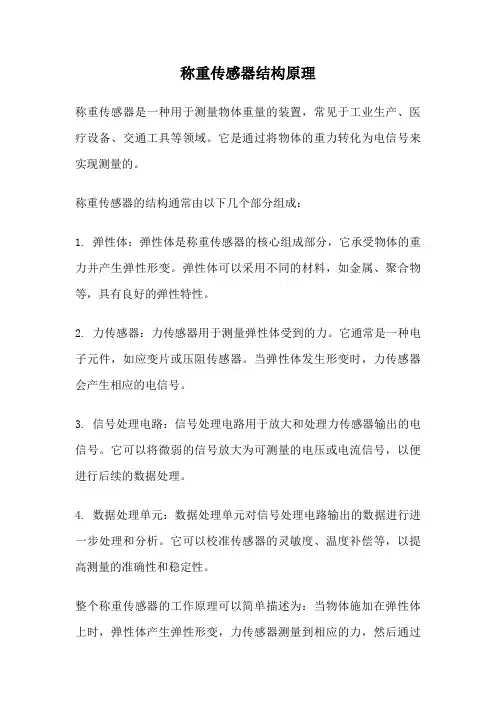

称重传感器结构原理

称重传感器结构原理称重传感器是一种用于测量物体重量的装置，常见于工业生产、医疗设备、交通工具等领域。

它是通过将物体的重力转化为电信号来实现测量的。

称重传感器的结构通常由以下几个部分组成：1. 弹性体：弹性体是称重传感器的核心组成部分，它承受物体的重力并产生弹性形变。

弹性体可以采用不同的材料，如金属、聚合物等，具有良好的弹性特性。

2. 力传感器：力传感器用于测量弹性体受到的力。

它通常是一种电子元件，如应变片或压阻传感器。

当弹性体发生形变时，力传感器会产生相应的电信号。

3. 信号处理电路：信号处理电路用于放大和处理力传感器输出的电信号。

它可以将微弱的信号放大为可测量的电压或电流信号，以便进行后续的数据处理。

4. 数据处理单元：数据处理单元对信号处理电路输出的数据进行进一步处理和分析。

它可以校准传感器的灵敏度、温度补偿等，以提高测量的准确性和稳定性。

整个称重传感器的工作原理可以简单描述为：当物体施加在弹性体上时，弹性体产生弹性形变，力传感器测量到相应的力，然后通过信号处理电路和数据处理单元，最终转化为可以读取和理解的重量数值。

通过称重传感器的结构原理，我们可以实现对物体的精确测量和控制。

它在生产过程中起到了重要的作用，帮助我们实现物料配料、质量检测等工作。

同时，在医疗设备中，称重传感器可以帮助医生精确计量药物剂量，确保治疗的安全性和有效性。

总结一下，称重传感器的结构原理是通过弹性体的形变和力传感器的测量，将物体的重力转化为电信号，并经过信号处理和数据处理，最终实现对物体重量的准确测量。

它在工业生产、医疗设备等领域发挥着重要作用，提高了生产效率和治疗质量。

称重传感器接线方法及接线图分析

称重传感器接线方法及接线图分析由于称重传感器具有测量精度高、由于称重传感器具有测量精度高、温度特性好、温度特性好、工作稳定等优点使得其广泛应用于各种结构应用于各种结构的动、静态测量及各种电子称的一次仪表。

上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有料将继续为大家介绍有关称重传感器的知识，即称重传感器接线方法及原理剖析（称重传感器参数）。

两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便使用起来比较方便,,但当电缆线较长时线较长时,,容易受环境温度波动等因素的影响容易受环境温度波动等因素的影响; ;另一种是六线制接法另一种是六线制接法((如图如图11所示所示).).).六线制接法的称重传感器要求与之配套六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口使用的二次仪表具备反馈输入接口,,使用范围有一定的局限性使用范围有一定的局限性,,但不容易受环境温度波动等因素的影响温度波动等因素的影响,,在精密测量及长距离测量时具有一定的优势。

两种称重传感器接线电路图在称重设备中，四线的称重传感器用的比较多，四线的称重传感器用的比较多，如果要将六线传感器接到四如果要将六线传感器接到四线传感器的设备上时，线传感器的设备上时，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，可以把反馈正和激励正接到一起，反馈负和激励负，反馈负和激励负，反馈负和激励负，接到接到一起。

信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。

号是不一样的。

下面小编以称重指示控制仪F701F701中称重传感器接线图为例对其接线原理中称重传感器接线图为例对其接线原理进行简单的分析。

进行简单的分析。

F701F701是专门用于单一物料重量称量和控制的仪表，是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701F701中称重传感器接线图中称重传感器接线图中称重传感器接线图图2 2 称重传感器在称重指示控制仪称重传感器在称重指示控制仪F701F701中的接线图中的接线图中的接线图(1) (1) 称重传感器接口是一个称重传感器接口是一个称重传感器接口是一个77孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，线制和四线制两种，此系统采用四线制连接，11和2、3和4依次短接，而且将现场的三个传感器并联起来使用。

正确使用称重传感器方法

a 在选用称重传感器时应严格注意到衡器的使用环境条件，一定要让称重传器在使用的温度范围内，湿度范围内，电压变化范围内能保持其性能长期稳定。
b 对于装有电子装置的称重传感器则应注意在电磁干扰的情况下能保持其性能稳定可靠。
此时您正浏览在第18页，共56页。
2．称重传感器准确度的选用原则
⑶组成称量系统的各模块技术指标必须搭配合适
X
A
23.1t
(3.6 2.4 3.6m
0.8)mm
43.63t
所以每只称重传感器上的静载荷最大为：
P
1 2
X
A
1 2
43.63t
21.815t
此时您正浏览在第10页，共56页。
1.称重传感器最大秤量的选用原则
返回
如果加上1.3倍的动载系数，每只称重传感器上的载荷就为：
1.3P 1.3 21.815t 28.36t
•例如：一台最大秤量为80t的电子汽车衡，选用的6只称重传感器最大秤量各为 30t ,其灵敏度为2mV/V；选用的称重仪表的供桥电压为12V，最高输入灵敏度为1.2μV,汽车衡的检定分度数n为4000e。
最大净输出信号=
12V
2mV/V 6只 30t
Hale Waihona Puke 80t10.67mV每个检定分度值输出信号信号= 10.67mV 2.67V / e
4000e
•因为，衡的每个检定分度值输出信号大于称重仪表最高输入灵敏度，所以该衡器能够正常工作。
此时您正浏览在第13页，共56页。
2．称重传感器准确度的选用原则
返回
•在OIML R60《称重传感器》国际建议中指出：称重传感器按规定的准确度等级分类，是为了便于在各种质量测量系统中应用它们。必须认识到，一只称重传感器的有效性能可以通过装有此传感器的测量系统中的补偿措施得以改善。因此要求称重传感器的准确度等级与装有此传感器的测量系统的准确度等级相同，是不合适的。要求显示质量的测量系统必须与单独获得批准的称重传感器配套使用，也是不合适的。

称重传感器的原理及应用

称重传感器的原理及应用随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。

1．高速定量分装系统本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。

系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。

微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。

图1 原理框图在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。

四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。

毫伏级的传感器输出经放大后，变成了0-10V的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。

在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。

定时器1的计数值反映了测量电压大小即物料的重量。

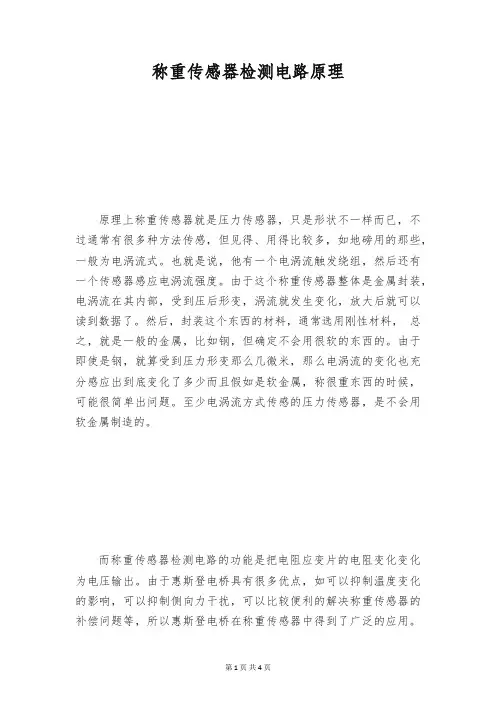

称重传感器检测电路原理

称重传感器检测电路原理原理上称重传感器就是压力传感器，只是形状不一样而已，不过通常有很多种方法传感，但见得、用得比较多，如地磅用的那些，一般为电涡流式。

也就是说，他有一个电涡流触发绕组，然后还有一个传感器感应电涡流强度。

由于这个称重传感器整体是金属封装，电涡流在其内部，受到压后形变，涡流就发生变化，放大后就可以读到数据了。

然后，封装这个东西的材料，通常选用刚性材料，总之，就是一般的金属，比如钢，但确定不会用很软的东西的。

由于即使是钢，就算受到压力形变那么几微米，那么电涡流的变化也充分感应出到底变化了多少而且假如是软金属，称很重东西的时候，可能很简单出问题。

至少电涡流方式传感的压力传感器，是不会用软金属制造的。

而称重传感器检测电路的功能是把电阻应变片的电阻变化变化为电压输出。

由于惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较便利的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。

由于全桥式等臂电桥的灵敏度最高，各臂参数一致，各种干扰的影响简单相互抵销，所以称重传感器均接受全桥式等臂电桥。

另外电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的紧要部分,下面就这三方面简要论述。

1、电阻应变片电阻应变片是把一根电阻丝机械地分布在一块有机材料制成的基底上。

电阻应变片的一个紧要参数是灵敏系数K。

当其两端受F 力作用时，将会伸长，也就是说产生变形。

伸长时，其横截面积则缩小，截面圆半径则削减。

电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间成比例的关系。

需要说明的是：灵敏度系数K是由制作金属电阻丝材料的性质决议的一个常数，与应变片的形状、尺寸大小无关。

不同的材料的K值一般在1.7—3.6之间。

其次K值是一个无因次量，没有量纲。

在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不便利，常常把它的百万分之一作为单位，记作με。

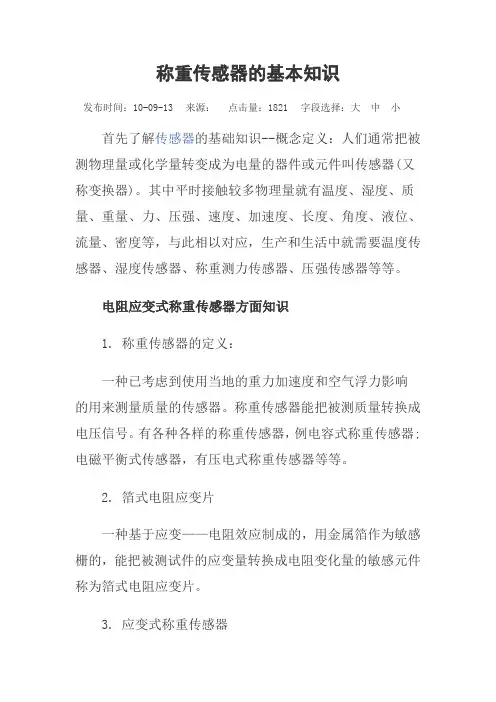

称重传感器的基本知识

称重传感器的基本知识发布时间：10-09-13 来源：点击量：1821 字段选择：大中小首先了解传感器的基础知识--概念定义：人们通常把被测物理量或化学量转变成为电量的器件或元件叫传感器(又称变换器)。

其中平时接触较多物理量就有温度、湿度、质量、重量、力、压强、速度、加速度、长度、角度、液位、流量、密度等，与此相以对应，生产和生活中就需要温度传感器、湿度传感器、称重测力传感器、压强传感器等等。

电阻应变式称重传感器方面知识1. 称重传感器的定义：一种已考虑到使用当地的重力加速度和空气浮力影响的用来测量质量的传感器。

称重传感器能把被测质量转换成电压信号。

有各种各样的称重传感器，例电容式称重传感器;电磁平衡式传感器，有压电式称重传感器等等。

2. 箔式电阻应变片一种基于应变——电阻效应制成的，用金属箔作为敏感栅的，能把被测试件的应变量转换成电阻变化量的敏感元件称为箔式电阻应变片。

3. 应变式称重传感器采用电阻应变片作为敏感元件制造生产的称重传感器叫应变式称重传感器。

4. 应变式测力传感器采用电阻应变片作为敏感元件制造生产的能把各种力学量转换为电量的传感器叫测力传感器。

例拉力、压力、压强、扭拒、加速度等传感器。

5. 应变式称重测力传感器与测力传感器之间的关系从理论上说，质量表征实体的一种性质，其测量单位是千克，而力学量是一种向量，测量单位是牛顿及其它导出量，彼此毫无关系。

但由于质量不能直接测量，质量是利用质量在地球重力场中的力效应(重量)来测量的，所以从测量技术而论它们彼此是同类的。

称重传感器负荷特性方面知识额定量程：一只传感器的额定量程是指在设计此传感器在设计此传感器时，是以多大的力值来计算的。

但实际使用时，一般只用额定量程的2/3~1/3甚至只有1/6。

(原因见下面分析)。

允许使用负荷(或称安全超载)：允许在一定范围内超负荷工作。

一般为120%~150%;极限负荷(或称极限超载)：意即当工作超过此值时，传感器将会受到损坏。

称重传感器工作原理

称重传感器工作原理摘录时间:2009-12-6 22:07:20深圳市秦合源科技有限公司一、各传感器原理压电传感器：基于压电效应的传感器。

是一种自发电式和机电转换式传感器。

它的敏感元件由压电材料制成。

压电材料受力后表面产生电荷。

此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。

压电式传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。

它的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。

缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。

配套仪表和低噪声、小电容、高绝缘电阻电缆的出现，使压电传感器的使用更为方便。

它广泛应用于工程力学、生物医学、电声学等技术领域应变传感器：应变传感器是国内外应用较广泛的一种,它是以电阻应变计为转换元件,将非电量如:力、压力、位移、加速度、扭矩等参数转换为电量。

光电传感器：将光信号转换成电信号的传感器热电传感器：将热信号转换成电信号的传感器电容式传感器原理电容式传感器原理二、各传感器应用电容式压力传感器科学技术的不断发展极大地丰富了压力测量产品的种类，现在，压力传感器的敏感原理不仅有电容式、压阻式、金属应变式、霍尔式、振筒式等等但仍以电容式、压阻式和金属应变式传感器最为多见。

金属应变式压力传感器是一种历史较长的压力传感器，但由于它存在迟滞、蠕变及温度性能差等缺点，其应用场合受到了很大的限制。

压阻式传感器是利用半导体压阻效应制造的一种新型的传感器，它具有制造方便，成本低廉等特点，但由于半导体材料对温度极为敏感，所以其性能受温度影响较大，产品的一致性较差。

电容式传感器是应用最广泛的一种压力传感器，其原理十分简单。

一个无限大平行平板电容器的电容值可表示为：C= ε s/d（ε为平行平板间介质的介电常数，d 为极板的间距，s 为极板的覆盖面积）改变其中某个参数，即可改变电容量。

PT称重传感器

PT称重传感器PT称重传感器是一种用来测量重量或压力的传感器。

PT传感器的全称是钯电阻温度计称重传感器（Palladium Resistance Temperature Detector）。

PT传感器主要由钯电阻和灵敏部件组成，能够精确地测量物品的重量和承受力。

工作原理PT称重传感器的工作原理是伏安定律和欧姆定律以及温度变化之间的关系。

这个原理是根据应变测量的。

当一个物体受到加力时，它的阻值发生了变化，这个变化与物体上施加的力成正比。

PT称重传感器利用这个理论，来测量物品的重量和承受力。

使用场景PT称重传感器广泛应用于工业自动化领域。

如：生产线物品称重、天平进行称量、挖掘机挖土量的控制、地震仪的压力检测、桥梁等结构的安全检测等等。

PT称重传感器还可以用于医疗器械的监测和控制。

例如治疗床和临床检测仪器的重量测量等。

此外，在地质勘探、冶金、化学和物理实验室等领域，也有广泛的应用。

计量特性1.线性：PT称重传感器具有精确的线性力反应，并能够实现高电平输出的精度。

2.稳定性：PT称重传感器具有优异的稳定性，能够长时间工作而不影响其计量精度。

3.灵敏度：PT称重传感器的灵敏度高，能够检测到微小重量或压力的改变。

4.可重复性：PT称重传感器的可重复性高，即相同的重量与相同的位置，在再次重复测量时结果相同。

注意事项1.安装前对称重传感器进行仔细检查，确保没有破损或变形等问题。

2.安装时要确保传感器与被称量物品接触牢固，不能出现松动，以免影响计量精度。

3.点对点的连接方式必须使用正确的线缆，以免造成电信号的干扰和误解。

4.在使用过程中，避免对称重传感器进行过度的冲击或震动，以免影响其使用寿命和计量精度。

总结PT称重传感器的应用范围非常广泛，可以在多个领域进行测量和控制。

然而，在使用前要确保设备完整、正常工作，以保证精度和稳定性。

如果你需要购买PT称重传感器，一定要选择可靠的厂家和品牌，以保证产品的质量和准确性。

称重传感器参数介绍

称重仪表就是利用称重传感器转换为重量数字显示，并可对重量数据进行储存、统计、打印的电子设备，称重传感器常用于工农业生产中的自动化配料，称重，以提高生产效率。

它实际上是一种将质量信号转变为可测量的电信号输出的装置。

用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。

在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。

主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式。

S型称重传感器中常见的一种传感器,主要用于测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因为它的外形像S形状，所以习惯上也称S型称重传感器，此传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于吊秤，配料秤，机改秤等电子测力称重系统。

用途与特点
可用于拉、压力值的测量，输出对称性好，抗偏载能力强。

适用于配料秤、吊钩秤及各类专用秤等。

可选择内置式变送器，标准信号0-10mA、4-20mA或0-5V输出。

南京凯基特电气有限公司位于长三角六朝古都南京市，是一家专业从事传感器及胶带机保护装置研发，生产及销售的企业，其产品原材料采用欧洲进口集成芯片，多条生产线也进口自德国主流设备厂商，生产线具有先进的生产技术和完善的检测手段，严格参照国际标准在中国研发和生产。

产品已被广泛应用于纺织，汽车，电力，电子，化工，冶金，机械，烟草，食品饮料，钢铁，热电，造纸，印刷，橡塑，物流，邮电，航空，交通，刺绣机，包装等工业自动化领域。

称重传感器原理

称重传感器原理称重传感器是一种用于测量物体重量的设备，广泛应用于各个领域中，如工业生产、商业交易、医疗保健等。

它通过转化物体施加在传感器上的力或压力产生的变化，来测量物体的质量。

以下将详细介绍称重传感器的原理和工作方式。

1. 弹性元件原理称重传感器的基本原理是利用弹性元件的形变来测量物体的重量。

弹性元件一般采用弹簧或弹性膜片，当物体施加在弹性元件上时，会导致元件发生形变，形变量与物体的质量成正比。

通过测量弹性元件的形变量，就能得到物体的重量。

2. 应变片原理应变片是一种常用的弹性元件，它是一种用于测量力、应变等物理量的传感器。

应变片由电阻片组成，电阻片上会沉积金属箔片，当物体施加在应变片上时，会导致应变片发生形变，金属箔片的电阻值也会随之发生变化。

通过测量电阻值的变化，就可以计算物体的重量。

3. 压阻式传感器原理压阻式传感器也是一种常用的称重传感器，它通过测量物体施加在传感器上的压力来间接测量物体的重量。

压阻式传感器内部包含一个压阻电桥，当物体施加在传感器上时，电桥的电阻值会发生变化。

此时，通过测量电桥的电阻变化，就可以计算出物体的重量。

4. 压电式传感器原理压电式传感器利用压电效应将物体施加的压力转化为电信号，再通过测量电信号的变化来计算物体的重量。

压电传感器内部设有压电材料，当物体施加在传感器上时，压电材料会产生电荷，电荷的大小与压力的大小成正比。

通过测量电荷的变化，就可以间接计算物体的重量。

总结：称重传感器是一种通过转化物体施加在传感器上的力或压力产生的变化来测量物体重量的设备。

常见的原理包括弹性元件原理、应变片原理、压阻式传感器原理和压电式传感器原理。

不论采用哪种原理，都能准确可靠地实现物体质量的测量。

这些传感器在工业生产、商业交易以及医疗保健等领域中发挥着重要的作用。

通过不断的技术创新和应用拓展，称重传感器将会在未来得到更广泛的应用。

数字称重传感器的优势和特点

数字称重传感器的优势和特点数字称重传感器和数字计量仪表技术的发展已逐渐成为称重技术领域的新宠，其以调试简便高效、适应现场能力强等优势正在该领域崭露头角。

以前首秦公司使用的均为模拟式传感器，现在汽车衡及静态轨道衡已经全部更新为数字式称重传感器。

数字称重传感器及其特点数字式传感器系统是在传统电阻应变式传感器基础上，结合现代微电子技术、微型计算机技术集成而发展起来的一种新型电子称重技术。

它是由模拟传感器(电阻应变式)和数字化转换模块两部分组成的。

数字模块由高度集成化的电子电路，采用SMT表面贴装技术制成，主要包括放大器、A/D转换器、微处理器(CPU)、存储器、接口电路(RS485)和数字化温度传感器等。

它具有以下特点：首先，数字称重传感器采用集成化的A/D转换电路、数字化信号传输和数字滤波技术，传感器的信号传输距离较远，可达1200m，抗干扰能力强，数字型称重传感器内模拟信号的传输距离极短，同时传感器外壳(弹性体)本身又是一个良好的屏蔽罩，仅这两个特点就决定了其抗干扰能力的优势，在很大程度上提高了传感器的稳定性。

其次，保密性好，具有防作弊功能，能有效防止遥控器作弊，一旦发现就会自动采取出错报警，有力保障了数据的安全性与准确性。

使用模拟式传感器的汽车衡被安装作弊器的情况比较普遍，首秦公司周围的几家有模拟式汽车衡的公司几乎全被安装过作弊器，造成了很大的经济损失。

由于作弊器本身体积小，加之安装极其简便，因此不容易被发现，给计量数据的安全性造成了极大的隐患。

现在首秦公司的大型贸易衡器(除动态轨道衡外)已经全部进行了数字化改造，成为数字式汽车衡，从而使计量数据的安全性得到了良好的保障，也更好地维护了首秦公司的经济利益。

第三，由于数字式传感器具有自动采集预处理、存贮和记忆功能，并具有唯一标记，多只传感器并联组秤后可分别检查每个传感器的状态，便于故障诊断。

首秦公司现在使用的数字式传感器为大和公司生产的YCCA-Ⅱ-D型，单只传感器承载量为50000kg。

称重传感器

•称重传感器工作原理o随着技术的进步,由称重传感器制作的衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。

1．高速定量分装系统本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。

系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。

微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。

图1 原理框图在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。

四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。

毫伏级的传感器输出经放大后，变成了0-10V的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。

在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。

定时器1的计数值反映了测量电压大小即物料的重量。

正确使用称重传感器方法

正确使用称重传感器方法称重传感器是一种用于测量物体重量的装置，它可以应用于各种场合，如工业生产、医疗、交通等。

正确使用称重传感器方法可以确保准确性和可靠性。

以下是一些正确使用称重传感器的方法：1.选择合适的称重传感器：不同的应用场景需要不同类型和规格的称重传感器。

要根据具体需求选择传感器的最大容量、精度、输出信号等参数。

2.安装称重传感器：称重传感器的安装位置应具备稳定的结构和适当的支撑。

同时，需要保证传感器与被测物体的接触面光滑、平整，以确保测量准确性。

3.进行校准：在使用称重传感器之前，必须进行校准，以消除任何可能的误差。

校准可以通过将已知重量的物体放置在传感器上，并调整零位和灵敏度来完成。

4.防止过载：称重传感器有一定的最大负荷范围。

为了保护传感器不受过载损坏，应确保被测物体的重量不超过传感器的最大负荷能力。

5.避免外力干扰：外界的振动、冲击和温度变化等因素都可能对传感器的测量结果产生干扰。

为了确保准确性，传感器应尽量避免这些外力的干扰。

6.维护保养：定期检查和维护传感器是保持其正常工作的关键。

检查传感器的线路是否正常，清洁传感器的接触面，确保其没有损坏或积累灰尘等污物。

7.数据采集和处理：称重传感器产生的信号需要进行数据采集和处理才能得到有用的信息。

可以使用数据采集卡、控制器等设备进行信号采集和处理，以便观察重量变化及时性。

8.与其他系统的接口：在一些应用场景中，称重传感器需要与其他系统进行接口，以实现数据的传输和共享。

在接口设计时，需要考虑传感器信号的标准化和其他系统的兼容性。

9.故障排除：如果在使用过程中发现传感器存在故障或测量不准确，应及时排除故障。

可以检查传感器的电路，调整校准参数，或者更换故障传感器等。

10.记录和分析：对于长期使用的称重传感器，需要定期记录测量数据，并进行分析和比较。

通过这些数据，可以了解传感器的稳定性、精度和性能变化趋势，以及是否需要进行修理或更换。

总之，正确使用称重传感器方法可以确保测量准确性和可靠性。

世铨称重传感器说明书

世铨称重传感器说明书世铨称重传感器是一种用于测量物体重量的传感器，它可以将物体的重量转换为电信号输出，广泛应用于工业生产、医疗、交通运输等领域。

下面是世铨称重传感器的说明书：一、产品概述世铨称重传感器是一种高精度的测量物体重量的传感器，它采用先进的电子技术和机械结构设计，能够快速准确地测量物体的重量，并将测量结果转换为标准的电信号输出。

该传感器具有结构简单、使用方便、精度高等特点，广泛应用于工业生产、医疗、交通运输等领域。

二、产品特点1.高精度：传感器采用高灵敏度的电子元件和精密的机械结构设计，能够快速准确地测量物体的重量。

2.结构简单：传感器采用简单的机械结构设计，易于安装和维护。

3.使用方便：传感器输出标准的电信号，可直接接入计算机、显示器等设备，使用方便。

4.广泛应用：传感器广泛应用于工业生产、医疗、交通运输等领域。

三、产品参数1.额定负荷：10kg、20kg、50kg、100kg、200kg、500kg、1t、2t、5t、10t。

2.精度等级：OIML III。

3.输出信号：0-10V、4-20mA、RS485。

4.工作电压：DC5-24V。

5.工作温度：-20℃~+60℃。

四、使用方法1.安装传感器：将传感器安装在需要测量重量的物体下方，保证传感器与物体接触牢固。

2.接线：将传感器的输出信号接入计算机、显示器等设备。

3.校准：在使用前需要对传感器进行校准，确保测量结果准确可靠。

五、注意事项1.传感器应安装在平稳、坚固的地面上，避免受到外力干扰。

2.传感器应避免受到水、油等腐蚀性物质的侵蚀。

3.传感器应避免受到超载、震动等情况的影响。

4.传感器应定期进行维护和校准，确保测量结果准确可靠。

以上是世铨称重传感器的说明书，希望能够对用户使用该产品提供帮助。

称重传感器的原理及应用

称重传感器的原理及应用来源：赛斯维传感器网发表于 2010-9-7称重传感器的原理及应用随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。

1．高速定量分装系统本系统由微机控制称重传感器的称重和比较，并输出控制信号，执行定值称量，控制外部给料系统的运转，实行自动称量和快速分装的任务。

系统采用MCS-51单片机和V/F电压频率变换器等电子器件，其硬件电路框图如图1所示，用8031作为中央处理器，BCD拔码盘作为定值设定输入器，物料装在料斗里，其重量使传感器弹性体发生变形，输出与重量成正比的电信号，传感器输出信号经放大器放大后，输入V/F转换器进行A/D转换，转换成的频率信号直接送入8031微处理器中，其数字量由微机进行处理。

微机一方面把物重的瞬时数字量送入显示电路，显示出瞬时物重，另一方面则进行称重比较，开启和关闭加料口、放料于箱中等一系列的称重定值控制。

图1 原理框图在整个定值分装控制系统中，称重传感器是影响电子秤测量精度的关键部件，选用GYL-3应变式称重测力传感器。

四片电阻应变片构成全桥桥路，在所加桥压U不变的情况下，传感器输出信号与作用在传感器上的重力和供桥桥压成正比，而且，供桥桥压U的变化直接影响电子称的测量精度，所以要求桥压很稳定。

毫伏级的传感器输出经放大后，变成了0-10V 的电压信号输出，送入V/F变换器进行A/D转换，其输出端输出的频率信号加到单片机8031定时器1的计数、输入端T1上。

在微机内部由定时器0作计数定时，定时器0的定时时间由要求的A/D转换分辩率设定。

称重传感器精度标准

称重传感器精度标准称重传感器是一种常见的传感器类型，广泛应用于工业和商业领域。

其主要功能是测量物体的重量或质量。

然而，不同型号和品牌的称重传感器可能存在精度差异，因此有必要制定精度标准以确保其准确性和可靠性。

本文将就称重传感器精度标准进行讨论。

1. 精度标准的意义称重传感器的精度标准是衡量其测量准确性和稳定性的重要参考。

对于产品制造商和用户来说，了解标准是确保产品质量的关键。

制定精度标准有助于确定产品的性能要求，使制造商和用户在选择和应用传感器时有明确的指导。

2. 精度评估方法精度评估是确定传感器性能的关键步骤。

以下是一些常用的评估方法：- 零点漂移测试：测量传感器在无外力作用下的输出值，以检测零漂的存在。

零点漂移是指在无力作用下传感器输出的变化。

- 非线性测试：将一系列已知质量的标准物体放置在传感器上，测量其输出值，通过比较输入和输出之间的差异来评估非线性误差。

- 温度影响测试：传感器在不同温度条件下的输出稳定性可以通过在不同温度下进行测试来评估。

- 重复性测试：在相同质量条件下，多次进行称重测试，并评估测量结果之间的差异。

3. 精度要求和等级根据不同的应用场景和需求，称重传感器的精度要求和等级是不同的。

通常，精度要求可以通过传感器的最大测量误差来定义。

例如，某些高精度应用可能需要传感器的最大测量误差不超过0.1%，而对于普通应用，可以接受更大的误差范围。

4. 精度标准的制定制定称重传感器精度标准需要综合考虑多个因素，包括应用领域、安全性要求、使用环境等。

标准的制定应由相关的行业组织、技术标准委员会或政府机构进行，并采取透明、科学的评估和测试方法。

5. 检定和校准为确保向用户提供准确的测量结果，称重传感器需要进行定期的检定和校准。

检定是指通过与已知质量的标准物体进行比较，验证传感器的准确性。

校准则是根据检定结果进行相应的调整，以确保传感器输出值与实际质量一致。

6.影响精度的因素称重传感器的精度受多种因素的影响，包括机械结构、材料特性、温度变化等。

OAP称重传感器

OAP称重传感器OAP称重传感器产品特性描述：OAP SQB称重传感器SQB-1t 采用合金钢材料全密封焊接，表面镀镍，防油、防水、防一般腐蚀性气体及介质，可适用于多种环境。

OAP SQB称重传感器SQB-1t 适用于平台秤、配料控制系统、低平台秤。

OAP SQB称重传感器可满足0.3t～25t量程范围内的精确测量，OAP SQB 称重传感器SQB-1t SQBxi具体量程SQB-0.25t,SQB-0.5t,SQB-0.75t,SQB-1t,SQB-1.5t,SQB-2t,SQB-2.5t,SQB-3t,SQB-5t,SQB-7.5t,SQB-10 t ；OAP SQB-1t 称重传感器安装方便，性能可靠，精度高，OAP SQB-1t 是属于双剪切梁结构设计，适用于平台秤、配料控制系统、低平台秤、电子汽车衡、轨道衡等各类电子称重设备。

OAP SQB 称重传感器热销型号SQB-1t , SQB-500kg , SQB-1.5t , SQB-5t 。

OAP称重传感器产品特性描述OAP DEE称重传感器DEE-250KG 采用合金钢材料制造，内部灌胶密封，防油、防水、耐腐蚀，可适用于各种环境;OAP DEE称重传感器DEE-250KG 是S型梁结构设计，拉压双向承载，安装使用方便灵活; OAP DEE-250KG 称重传感器适用于吊钩秤、皮带秤、配料系统、包装秤、机电结合秤及专用测力装置、吊钩秤、机改秤、料斗秤等各类电子称重设备。

OAP DEE 系列热销型号：DEE-250KG , DEE-500KG , DEE-3T 。

OAP称重传感器产品特性描述OAP BTB梁式称重传感器BTB-5T 是双剪切梁结构设计，适用于平台秤、配料控制系统、低平台秤、电子汽车衡、轨道衡等各类电子称重设备，再加上OAP BTB梁式称重传感器BTB-5T 采用合金钢材料，高精度，表面镀镍，安装方便，性能可靠，全密封焊接，防油、防水、防一般腐蚀性气体及介质，可适用于多种环境。
