CAD等软件制图三视图知识祥解

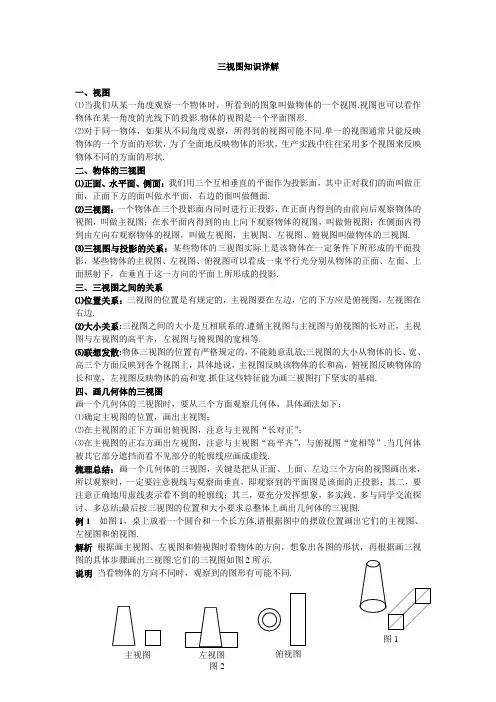

三视图知识详解一、视图⑴当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图.视图也可以看作物体在某一角度的光线下的投影.物体的视图是一个平面图形.⑵对于同一物体，如果从不同角度观察，所得到的视图可能不同.单一的视图通常只能反映物体的一个方面的形状，为了全面地反映物体的形状，生产实践中往往采用多个视图来反映物体不同的方面的形状.二、物体的三视图⑴正面、水平面、侧面：我们用三个互相垂直的平面作为投影面，其中正对我们的面叫做正面，正面下方的面叫做水平面，右边的面叫做侧面.⑵三视图：一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到由左向右观察物体的视图，叫做左视图，主视图、左视图、俯视图叫做物体的三视图.⑶三视图与投影的关系：某些物体的三视图实际上是该物体在一定条件下所形成的平面投影，某些物体的主视图、左视图、俯视图可以看成一束平行光分别从物体的正面、左面、上面照射下，在垂直于这一方向的平面上所形成的投影.三、三视图之间的关系⑴位置关系：三视图的位置是有规定的，主视图要在左边，它的下方应是俯视图，左视图在右边.⑵大小关系:三视图之间的大小是互相联系的.遵循主视图与主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.⑸联想发散:物体三视图的位置有严格规定的，不能随意乱放;三视图的大小从物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映该物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽.抓住这些特征能为画三视图打下坚实的基础.四、画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：⑴确定主视图的位置，画出主视图；⑵在主视图的正下方画出俯视图，注意与主视图“长对正”；⑶在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.当几何体被其它部分遮挡而看不见部分的轮廓线应画成虚线.梳理总结：画一个几何体的三视图，关键是把从正面、上面、左边三个方向的视图画出来，所以观察时，一定要注意视线与观察面垂直，即观察到的平面图是该面的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践、多与同学交流探讨、多总结;最后按三视图的位置和大小要求总整体上画出几何体的三视图.例1 如图1，桌上放着一个圆台和一个长方体,请根据图中的摆放位置画出它们的主视图、左视图和俯视图.解析根据画主视图、左视图和俯视图时看物体的方向，想象出各图的形状，再根据画三视图的具体步骤画出三视图.它们的三视图如图2所示.说明当看物体的方向不同时，观察到的图形有可能不同.主视图左视图俯视图图2图1五、由三视图想象几何体由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面，然后综合起来考虑整体图形.由物体的三视图想象几何体的形状是有一定的难度，可以从如下途径进行分析:⑴根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；⑵从实线和虚线想象几何体看得见和看不见的轮廓线；⑶熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；⑷利用由三视图画几何体与由几何体画三视图的互逆过程，反复练习，不断总结方法. 例2 如图3所示，根据三视图说出立体图形的名称.分析:由三视图想象立体图形时,要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左面，然后综合起来考虑整体图形的形状.解：⑴从三个方向看立体图形，图形都是矩形,可以想象出这个立体图形是长方体.⑵从正面、侧面看，图形都是等腰三角形，从上面看，图形是个圆（含圆心），可以想象出这个立体图形是圆锥. 主视图 左视图俯视图 图3。
三视图画法及练习
六棱锥 小结：若相邻的两平面的相 交，表面的交线是它们的分 界线，在三视图中，分界线 和可见轮廓线都用实线画出。
简单组合体的三视图
例3：画出下面几何体的三视图。
简单组合体的三视图
主视图 左视图
俯视图
注意：不可见的轮廓线，用虚线画出。
简单组合体的三视图
简单组合体的三视图
正视图 侧视图
俯视图
体验三视 图的作法
宽
宽相等.
俯视图
长对正,
画 一 个 物 体 的 三视图时 , 正视图 ,侧视图,俯视图 所画的位置如图 所示 , 且要符合如 下原则:
俯视图方向 左视图方向
三视图的作图步骤
1.确定主视图方向 2.布置视图
3.先画出能反映物体真实形状 的一个视图(一般为主视图）
4.运用 长对正、高平齐、宽相等 1 原则画出其它视图 5.检查
圆台
俯
左
圆台
六棱柱
体验三视 图的作法
俯
左
六棱柱
Φ
Φ
三通水管
图1 图2 如果要做一个水管的三叉接头，工人事先 看到的不是图1，而是图2，然后根据这三 个图形制造出水管接头.
练习: 根据三视图想 像物体的形状。
圆柱
圆台
手电筒
从左向右看
圆柱
正六棱柱
螺丝杆
从左向右看
圆柱
四棱柱
螺丝杆
从左向右看
圆柱
A.4个 C. 6个
B. 5个 D. 7个
例6. 一个画家有14个边长为1m的正 方体，他在地面上把它们摆成如图8 所示的形式，然后他把露出的表面都 涂上颜色，那么被涂上颜色的总面积 为（ ）
A. 19m2 C. 33m2
