钻削动力头主要结构分析
动力头钻机 工作原理
动力头钻机工作原理一、动力头设计动力头是钻机的核心部件，其设计直接影响到钻机的性能和效率。
动力头通常采用高强度材料制成，以确保其耐用性和可靠性。
同时，动力头的设计应充分考虑其旋转速度、扭矩输出和钻孔精度等因素。
二、钻机驱动系统钻机的驱动系统是提供动力的关键部分。
它通常由电动机、减速器和传动装置组成。
电动机产生旋转动力，通过减速器降低转速，传动装置将动力传递给动力头，以驱动钻机工作。
三、钻杆导向系统钻杆导向系统用于控制钻杆的进给和回转运动，以确保钻孔的准确性和稳定性。
该系统通常包括导轨、滑块和夹紧装置等部分，通过夹紧钻杆并引导其进给，使钻头能够按照预定的轨迹进行钻孔。
四、切削具与钻头选择切削具和钻头的选择对钻孔质量和效率具有重要影响。
不同的切削具和钻头适用于不同的材料和钻孔需求。
在选择切削具和钻头时，应充分考虑其材质、切削参数、使用寿命等因素。
五、控制系统控制系统是操纵整个钻机的关键部分。
它通常包括各种传感器、控制器和执行器等元件，能够实时监测和控制钻机的运行状态。
通过控制系统，可以实现对钻机工作参数的设定、调整和优化，确保钻孔过程的稳定性和准确性。
六、安全保护装置为了确保钻机操作的安全性，必须配备完善的安全保护装置。
这些装置包括过载保护、超速保护、振动保护等，能够在异常情况下自动停机并报警，以防止设备损坏和人员伤害。
七、工作参数设定工作参数的设定是影响钻孔质量的重要因素。
这些参数包括切削速度、进给速度、冷却液流量等，应根据不同的材料和工艺要求进行合理设置。
通过不断的调整和优化，可以提高钻孔的质量和效率。
八、钻进速度控制控制钻进速度是确保钻孔质量的关键环节。
在钻孔过程中，应根据实际情况对钻进速度进行动态调整。
在硬质材料中钻孔时，应降低钻进速度以减少热量产生；在软质材料中钻孔时，适当提高钻进速度以提高效率。
同时，还需要根据钻头的磨损情况及时调整钻进速度，以保证钻孔质量。
九、钻孔深度控制控制钻孔深度是实现精确钻孔的关键步骤。
动力头工作原理
动力头工作原理动力头是一种常见的工业设备，用于将电能转化为机械能，推动其他设备或机械运转。
它广泛应用于各个行业，如汽车制造、机械加工、电子制造等。
本文将详细介绍动力头的工作原理。
一、动力头的组成动力头主要由电机、减速器和输出轴组成。
1. 电机：电机是动力头的核心部件，它将电能转化为机械能。
常见的电机类型包括直流电机和交流电机。
电机的功率大小决定了动力头的输出能力。
2. 减速器：减速器用于降低电机的转速，同时增加输出扭矩。
减速器通常由齿轮、链条或皮带等传动装置组成，可以将高速低扭矩的电机输出转化为低速高扭矩的输出。
3. 输出轴：输出轴是动力头的输出端，通常与其他设备或机械连接，将转动力传递给其他部件。
二、动力头的工作原理动力头的工作原理可以简单概括为电能转化为机械能的过程。
1. 电能输入：动力头通过电源将电能输入电机。
电机可以是直流电机或交流电机，根据具体应用需求选择。
2. 电机转动：电能激励下，电机开始转动。
电机内部的线圈受到电磁力的作用，产生转矩，并将转矩传递给转轴。
3. 减速传动：电机输出的转速通常较高，为了适应实际应用需求，需要通过减速器降低转速。
减速器内部的传动装置（如齿轮、链条或皮带）将高速低扭矩的输入转化为低速高扭矩的输出。
4. 输出传递：经过减速传动后，动力头的输出轴开始转动。
输出轴通常与其他设备或机械连接，将转动力传递给其他部件，推动其运转。
三、动力头的应用领域动力头广泛应用于各个行业，以下是一些常见的应用领域：1. 汽车制造：动力头用于驱动汽车的各个部件，如发动机、变速箱、驱动轮等。
2. 机械加工：动力头用于驱动机床、钻床、铣床等机械设备，实现工件的加工和加工精度的提高。
3. 电子制造：动力头用于驱动印刷机、贴片机等电子制造设备，提高生产效率和产品质量。
4. 包装行业：动力头用于驱动包装机械，实现产品的自动包装和封装。
5. 物流行业：动力头用于驱动输送带、起重机等物流设备，提高物流效率和运输能力。
钻机组成及各部分的工作原理
钻机组成及各部分的工作原理钻机是一种工程机械设备，主要用于地下工程、石油勘探和矿山开采等领域。
它由多个部分组成，每个部分都有其特定的工作原理和功能。
钻机主要由下面几个部分组成：1.钻杆和钻头：钻杆是连接钻机和钻头的部分，通常由多段管道组成。
钻杆通过旋转传递扭矩和推力给钻头，使其进入地下或岩石中进行钻探。
钻头通常由钢制成，具有特殊的切削工具，可根据需要切削地下岩石。
2.钻机架：钻机架是支撑钻机各个部分的主要结构。
它通常由重型金属构件制成，以提供稳定的平台。
钻机架具有可调节的高度和角度，使钻机能够适应不同的钻探需求。
3.钻机动力系统：钻机通常由内燃机或电动机提供动力。
内燃机通常使用汽油或柴油作为燃料，并通过传动系统将动力传递给钻杆和钻头。
电动机通过电源供电，并通过电动传动系统传递动力给钻杆和钻头。
4.钻机液压系统：液压系统主要用于控制钻机的各个部分，如旋转机构、提升机构和推进机构。
它通过液压泵将液体高压输送到不同的液压缸和马达中，从而实现对钻机各个部分的控制。
5.钻机控制系统：控制系统是钻机的大脑，它接收来自操作员的指令，并将其转换为相应的机械运动。
控制系统通常由电子控制器和传感器组成，用于监测和控制钻机的各个参数，如转速、扭矩和推力。
钻机的工作原理可以简单概括为以下几个步骤：1.安装钻杆和钻头：将钻杆连接到钻机架上，并将钻头安装在钻杆的末端。
然后通过液压系统提供的推力将钻头推入地下或岩石中。
2.旋转钻杆：通过钻机的动力系统将旋转力传递给钻杆，从而使钻头以旋转的方式切削地下岩石。
旋转的方向和速度可以根据需要进行调节。
3.提升钻杆：钻杆通常以一定的角度向下钻探，并且在钻进过程中需要不断提升和再次推进。
通过液压系统提供的推力和吊绳将钻杆提升到适当的高度，然后再次推进。
4.冷却和清理：钻探过程中产生的高温会对钻头和钻杆造成损害，因此需要通过液压系统提供的冷却液对其进行冷却。
同时，冷却液还可以将岩石屑和碎片从钻孔中冲洗出来，以保持钻孔的清洁。

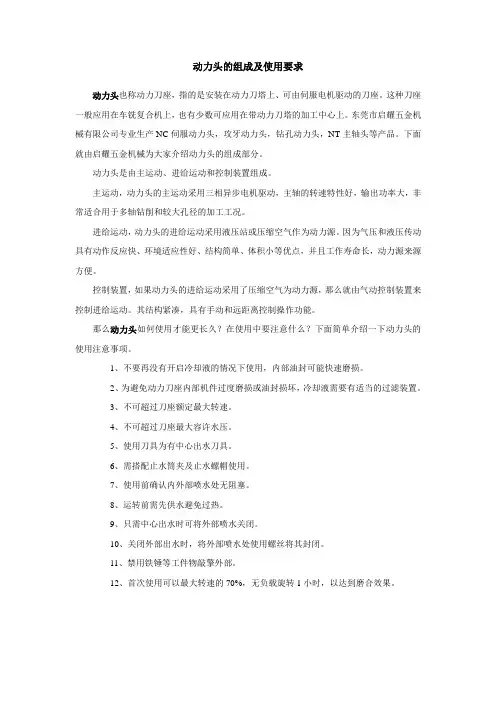

动力头的组成及使用要求
动力头的组成及使用要求动力头也称动力刀座，指的是安装在动力刀塔上、可由伺服电机驱动的刀座。
这种刀座一般应用在车铣复合机上，也有少数可应用在带动力刀塔的加工中心上。
东莞市启耀五金机械有限公司专业生产NC伺服动力头，攻牙动力头，钻孔动力头，NT主轴头等产品。
下面就由启耀五金机械为大家介绍动力头的组成部分。
动力头是由主运动、进给运动和控制装置组成。
主运动，动力头的主运动采用三相异步电机驱动，主轴的转速特性好，输出功率大，非常适合用于多轴钻削和较大孔径的加工工况。
进给运动，动力头的进给运动采用液压站或压缩空气作为动力源。
因为气压和液压传动具有动作反应快、环境适应性好、结构简单、体积小等优点，并且工作寿命长，动力源来源方便。
控制装置，如果动力头的进给运动采用了压缩空气为动力源，那么就由气动控制装置来控制进给运动。
其结构紧凑，具有手动和远距离控制操作功能。
那么动力头如何使用才能更长久？在使用中要注意什么？下面简单介绍一下动力头的使用注意事项。
1、不要再没有开启冷却液的情况下使用，内部油封可能快速磨损。
2、为避免动力刀座内部机件过度磨损或油封损坏，冷却液需要有适当的过滤装置。
3、不可超过刀座额定最大转速。
4、不可超过刀座最大容许水压。
5、使用刀具为有中心出水刀具。
6、需搭配止水筒夹及止水螺帽使用。
7、使用前确认内外部喷水处无阻塞。
8、运转前需先供水避免过热。
9、只需中心出水时可将外部喷水关闭。
10、关闭外部出水时，将外部喷水处使用螺丝将其封闭。
11、禁用铁锤等工件物敲擎外部。
12、首次使用可以最大转速的70%，无负载旋转1小时，以达到磨合效果。
钻头分析报告
钻头分析报告1. 引言本文是针对钻头进行的一项分析报告。
钻头是一种用于钻孔的工具，在勘探、石油开采、地质研究等领域广泛应用。
本报告将从钻头的结构、材料、工作原理和应用等方面进行分析和探讨。
2. 钻头结构钻头通常由切削部分和连接部分组成。
2.1 切削部分切削部分是钻头的工作部分，用于进行物质的切削和钻孔。
常见的切削部分包括钻头的刀齿、钻头的刀固和钻头的冷却系统。
2.2 连接部分连接部分是钻头与钻杆或钻机连接的部分，用于传递转矩和推动钻头进行钻孔。
常见的连接部分包括钻杆螺纹、连接接头和钻头的传动系统。
3. 钻头材料钻头的切削部分通常采用硬质合金、高速钢、金刚石或多晶立方氮化硼等材料制成。
3.1 硬质合金硬质合金是一种由金属碳化物和金属结合相组成的复合材料。
其具有高硬度、高耐磨性和高抗弯强度等特点，适用于切削硬质岩石和混凝土等材料。
3.2 高速钢高速钢是一种含有高比例合金元素的钢，具有高耐磨性和高耐高温性能。
它适用于切削中等硬度的岩石和金属材料。
3.3 金刚石金刚石是一种最硬的物质，具有极高的硬度和耐磨性。
钻头的金刚石刀齿能够快速切削各种硬质岩石和矿石。
3.4 多晶立方氮化硼多晶立方氮化硼是一种新型的切削材料，具有优异的耐磨性和热导率。
它适用于高温和高硬度条件下的切削。
4. 钻头工作原理钻头的工作原理是通过转动和施加压力，将钻头的切削部分与地质材料接触，并通过旋转切削材料，实现钻孔的目的。
钻头在工作过程中，切削部分的刀齿和刀固与地质材料摩擦产生热量，为了降低温度并保持刀齿的切削性能，钻头通常使用冷却液进行冷却。
5. 钻头的应用钻头广泛应用于勘探、石油开采、地质勘探、地下水勘察和地质钻探等领域。
在石油开采中，钻头通常由多层复合结构组成，以应对高温、高压和强磨蚀的环境。
在地下水勘察中，钻头的刀齿通常采用硬质合金材料，以便有效切削不同类型的岩石。
6. 结论钻头是一种常用的工具，用于进行钻孔和切削工作。
本文对钻头的结构、材料、工作原理和应用进行了分析和探讨。
钻孔动力头的plc控制分析
钻孔动力头的PLC控制分析钻孔动力头在各种钻探和钻孔工作中起着关键的作用，其性能直接影响到工作效率和质量。
随着现代工业的快速发展，自动化程度越来越高，PLC控制系统作为一种重要的控制方式得到了广泛应用。
本文将针对钻孔动力头的PLC控制系统进行分析，介绍其控制原理和实现方法。
钻孔动力头的工作原理首先，了解钻孔动力头的工作原理对于我们理解PLC控制系统非常重要。
在石油、水利、地质等领域，钻孔动力头的主要作用是将钻具传递给井下的钻头，同时驱动钻头进行钻孔作业。
具体来说，钻孔动力头主要由钻杆、传动机构、动力机构等部分组成，其工作原理如下：1.钻杆通过传动机构连接到动力机构；2.动力机构通过电机、液压或气动系统提供动力；3.传动机构将动力传递到钻头，驱动钻头旋转钻孔或钻取地质样品。
PLC控制系统的特点PLC即Programmable Logic Controller，可编程逻辑控制器，也是一种数字控制器，广泛应用于各种现代工业控制系统中。
它拥有以下几个特点：1.开放性：PLC控制系统采用国际标准编程语言，具有开放性，易于维护；2.稳定性：PLC控制系统的硬件和软件都比较稳定，能够长时间运行；3.可编程性：PLC控制系统可以方便地进行编程，可根据需要随时修改程序；4.灵活性：PLC控制系统可根据控制参数的变化自动调整输出信号，实现自动化控制。
钻孔动力头的PLC控制系统钻孔动力头的PLC控制系统可分为三个主要部分：硬件平台、软件平台和外部设备。
其中：1.硬件平台：PLC控制系统的硬件平台主要包括PLC主控板、输入输出模块、通信模块、LCD显示屏等，其中，输入输出模块负责收集钻孔动力头的运行数据和操作命令，通信模块负责与上位机进行通讯，LCD显示屏用于显示工作状态和参数。
2.软件平台：PLC控制系统的软件平台主要由控制程序和监控程序组成。
控制程序主要负责控制钻孔动力头的运行，实现自动化控制；监控程序主要负责对钻孔动力头的状态进行监测和报警。
钻机的动力和传动装置分析
8
通常所说的柔特性，是指K值大的同时R值亦 大。即随外载变化时动力机自动增矩减速或减 矩增速的范围宽。
而硬特性则是K值大而R却小，即外载变化很 大时，动力机速度变化很小。
9
3.燃料(能源)的经济性 指的是提供同样功率时所消耗的燃料(能源)
费用。对柴油机，燃气轮机以耗油率来表征； 电动机则以耗电量，功率因素来表示。
点Ne/ge值最大。
43
(3)调速特性 柴油机使用过程中，当负荷变化时，为了能够 自动地调节供油装置，以使柴油机在一定转速 下运转而装有调速器装置。油门手柄固定，油 泵油齿条由调速器自动控制时，Me，Ne与转速 n的关系称为调速特性。
44
图为12V150的调速特性曲线。
45
装有全制式调速器的柴油机，负荷可以在很 大范围内变化，而转速变化范围应维持在很 小范围内(<10％)。 在选择匹配和操作使用柴油机时，都应让它 在调速线上工作。若外载超过Me点，发动机 将在超负荷工况下运行，动力性和经济性指 标都会变坏，这是应避免的。
在保持供油量不变的情况下，柴油机的性能 参数随转速变化的关系叫做柴油机的速度特性， 油泵齿条固定于供油量最大位置时的速度特性 称为全负荷速度特性，亦称外特性。
39
图为Z12V190B型柴油机外特性曲线。由图 可以看出功率Ne、力矩Me和燃油消耗率ge等 性能参数随转速变化的规律。
40
外特性曲线是正确选择及合理使用发动机的 基础，因为它指明了最大功率Nmax，最大力矩 Mmax，及最大功率时力矩Me，最小耗油量 gmin及相应的经济转速，可确定适应系K和调速范围 R的参考数据见表9-1。
14
9.1.2 三大工作 机负载特点及对驱 动特性的要求 1.绞车 若大钩提升速度 V随 大钩载荷Q的变化而相 应地按QV＝C的规律 即如图9-1等功率曲线 1变化,这是最理想的情 况，动力机提供的起
动旋转导向钻井工具结构原理及特点
动旋转导向钻井工具结构原理及特点
一、结构原理：
1.器身：器身是工具的主要结构，由一根中空管组成。
中空管通常由高强度合金钢材料制成，具有足够的强度和刚度，以承受旋转和转向的作用力。
2.钻头：钻头位于器身的下端，用于切削岩层。
钻头一般采用合金钢制造，表面覆盖硬质合金，以提高抗磨损性能。
3.钻领：钻领位于钻头的上部，用于连接导向系统和起下钻工具。
钻领一般由海洋合金钢材料制造，具有足够的强度和刚度，以承受导向系统的作用力。
4.导向系统：导向系统是动旋转导向钻井工具的关键部分，通过控制导向力和扭矩，使钻头能够沿着预定方向前进。
导向系统主要由测量装置和调整机构组成，测量装置用于测量钻井工具与井眼的位置关系，调整机构用于调整钻井工具的导向力和扭矩。
5.起下钻工具：起下钻工具用于传递旋转力和推进力，使钻头能够切削岩层。
二、特点：
1.高效性：动旋转导向钻井工具能够实现同钻井作业，既可以完成钻井又可以进行导向，提高了钻井效率。
2.精确性：动旋转导向钻井工具通过测量装置和调整机构实现精确的导向控制，能够准确定位和导向井眼，提高了钻井的准确性。
3.可控性：动旋转导向钻井工具能够通过调整导向力和扭矩，实现对钻头的精确控制，能够适应不同的地质条件和井眼要求。
4.安全性：动旋转导向钻井工具能够实现对井眼的实时监测和控制，减少了钻井事故的发生概率，提高了作业安全性。
5.经济性：动旋转导向钻井工具能够提高钻井效率和准确性，降低钻井成本，提高经济效益。
总体而言，动旋转导向钻井工具结构简单，操作方便，能够提高钻井效率和准确性，降低钻井成本，是目前广泛应用的一种钻井工具。
钻头切削部分的组成
钻头切削部分的组成钻头是一种常见而又重要的切削工具，广泛应用于金属加工、木工、建筑等领域。
它的主要功能是在加工过程中对材料进行钻孔，切削削屑，并起到切削和清理的作用。
钻头的组成部分包括刃部、主轴部和握柄部。
一、刃部钻头的刃部是钻孔过程中与材料直接接触的部分，它主要负责切削材料并产生削屑。
刃部通常由刃尖、刃脚、齿面和刃身组成。
1.刃尖：刃尖是钻头切削过程中首先与材料接触的部分，它一般采用硬质合金制成，具有高硬度和耐磨性，能够穿过材料并开启钻孔。
在钻头的使用过程中，刃尖承受着巨大的切削压力和摩擦，所以刃尖的质量和耐用性直接影响着钻头的使用寿命和工作效率。
2.刃脚：刃脚是连接刃尖和刃面的部分，它起到了定位和支撑的作用。
刃脚通常分为中心刃脚和两侧刃脚，中心刃脚用于定位和引导钻头，两侧刃脚用于切削材料和产生削屑。
3.齿面：齿面是刃部负责切削材料的主要部分，它采用锥面或斜面设计，能够有效地切削材料并形成削屑。
齿面的设计和表面质量直接影响着钻孔的质量和切削效果。
4.刃身：刃身是连接刃尖和握柄的部分，它承受着切削力和转动力，并将其传递到主轴上。
刃身通常由高速钢或硬质合金制成，具有高强度和耐磨性，能够在高速旋转和切削过程中保持稳定性和耐久性。
二、主轴部主轴部是钻头与钻床、电钻等设备连接的部分，它主要负责提供旋转动力和固定位置。
主轴部通常由圆柱形或锥形杆身和连接螺纹组成。
选择合适的主轴部材料和设计可以保证钻头在旋转时的稳定性和精度。
三、握柄部握柄部是钻头与操作者紧密连接的部分，它主要负责传递操作力和提供握持稳定性。
握柄通常采用圆柱形或六角形设计，便于操作者握持和控制。
握柄部材料一般采用高强度材料，如高速钢或碳钢，以保证在使用过程中的稳定性和耐用性。
综上所述，钻头的切削部分由刃尖、刃脚、齿面和刃身组成，并通过主轴部与握柄部连接，实现对材料的切削和钻孔。
钻头的设计和材料选择直接影响着切削精度、切削效率和使用寿命。
在实际应用中，需要根据不同的材料和工作要求选择合适的钻头类型和规格，以获得最佳的加工效果。
动力头式岩心钻机关键部件
动力头式岩心钻机关键部件全液压动力头钻机一般由动力头、主卷扬、桅杆及给进机构、液压系统、绳索卷扬、夹持器、动力机、拖车(履带行走装置)、操纵台等部分组成。
其中动力头、主卷扬、桅杆及给进机构、液压系统是其关键部件和系统。
一、动力头动力头是为钻机提供回转扭矩的核心部件(图3-20),主要包括液压马达、变速箱、末级减速齿轮箱以及卡盘。
动力头液压马达一般为变量马达,能实现无级变速,也可以采用定量马达,马达可以是一个或多个。
马达将扭矩输出至变速箱,通过变速箱可以手动变挡,一般设计二到四个挡位,根据不同工况可以选择不同的挡位。
动力传递至末级减速箱后再传给动力头主轴,主轴与液压卡盘连接。
卡盘的功用是夹持机上钻杆,将回转装置的回转运动和扭矩、给进装置的轴向运动和给进力(或上顶力)传递给钻杆柱。
二、主卷扬主卷扬是钻机用于悬挂、升降钻具和套管的主要执行机构,在某些条件下利用主卷扬悬挂钻具,进行快速扫孔等工作。
图3-21为液压动力头钻机主卷扬剖视结构图。
液压马达8将动力通过马达输出轴传递给卷筒内藏的行星减速机构4,经过减速驱动卷筒3回转,获得合适的绳速及提升力。
该卷扬靠弹簧制动装置7压紧制动摩擦片来实现卷扬制动,通过液压油推动油缸10来打开制动器。
三、给进机构给进机构的功能：(1)向钻头施加轴向压力,并随着钻孔的不断加深,而连续送进钻具、以实现加、减压钻进;(2)处理卡、埋、烧钻事故,用于强力起拔钻具；(3)利用给进机构可以悬挂钻具、提动钻具及实现快速倒杆;(4)液压给进机构还可以称重钻具和间接反映孔内钻具的工作情况:(5)某些钻机的给进机构还可以用于升降钻具。
钻机给进机构的主要形式有:油缸直推,油缸链条、油缸钢丝绳、功达销条和马达体条等形式。
一般全液压岩心钻机米川洲缸直推成油缸链条的给进形式,以达到精确控制钻压的目的油缸一链条给进机构原理如图3-22所示当液压油缸无杆腔进油时,油缸推力通过定滑轮1、动滑轮5及链条4传递给链条托板及动力头3,实现钻具提升及减小钻头压力的功能;同理, 当油缸有杆腔进油时,油缸拉力通过下定滑轮8、动滑轮6及链条7传递给动力头3,实现钻具下放及加压。
全液压钻井机器结构讲解
全液压钻井机器结构讲解一、液压系统液压系统是全液压钻井机器的核心部分，负责传递和转换能量，以驱动钻井机器的各种动作。
液压系统主要由液压泵、液压马达、液压缸、液压阀等组成，其工作原理是通过液压油的传递，将机械能转换为液压能，再通过液压马达将液压能转换为机械能，从而实现钻井机器的旋转、推进等动作。
二、钻具部分钻具部分是全液压钻井机器的重要组成部分，主要包含钻头、钻杆、稳定器等。
钻头是直接破碎岩石的部件，有多种类型，如刮刀钻头、牙轮钻头和金刚石钻头等；钻杆则是传递扭矩和承受钻压的连接件；稳定器用于防止井斜或纠正井斜。
三、动力部分动力部分主要为全液压钻井机器提供动力，包含发动机和电动机等。
发动机是燃油或燃气驱动的装置，将热能转换为机械能，驱动液压泵和绞车等；电动机则是电力驱动的装置，通过电机控制器将电能转换为机械能，驱动液压泵和绞车等。
四、钻机底座钻机底座是全液压钻井机器的基础部分，用于固定和支撑整个钻井机器。
底座通常由钢材焊接而成，包含底板、立柱、斜撑等部件，根据不同的地层和井深，可以设计成不同的形式。
五、控制系统控制系统是全液压钻井机器的重要组成部分，用于控制机器的各种动作和参数。
控制系统主要由各种控制阀、传感器、控制器等组成，通过控制液压油的流量和方向，实现机器的各种动作和参数的自动控制。
同时，控制系统还可以实时监测机器的工作状态和参数，保证机器的安全和高效运行。
六、泥浆系统泥浆系统是全液压钻井机器的重要组成部分，主要用于循环和净化钻井液。
泥浆系统主要由泥浆泵、泥浆罐、净化器等组成，通过泥浆泵将钻井液吸入并加压后注入井内，同时将钻屑和杂质从井内带出地面，经过净化器净化后进入泥浆罐循环使用。
泥浆系统的作用是维持钻井液的性能和清洁度，保证钻井过程的顺利进行。
七、辅助设备辅助设备主要用于全液压钻井机器的辅助作业和安全保障。
辅助设备包含起升系统、旋转系统、动力提升系统等。
起升系统主要用于起下钻具和下套管作业；旋转系统主要用于旋转钻具；动力提升系统则用于提升和下放钻具。
自动钻孔动力头结构
自动钻孔动力头结构自动钻孔动力头是一种用于进行地下洞穴探测和钻孔作业的设备，它的结构设计直接关系到钻孔的效率和质量。
在本文中，我们将会对自动钻孔动力头的结构进行详细介绍。
一、主要组成部分自动钻孔动力头主要由电机、减速器、传动装置和钻头组成。
其中，电机负责提供动力，减速器用于调整转速，传动装置用于将电机的转动力传递给钻头，钻头则是直接用于钻孔的部件。
二、电机电机是自动钻孔动力头的核心部件之一。
它通常采用直流电机或交流电机，具有较高的转速和较大的转矩。
电机的选型应根据钻孔的要求来确定，一般情况下，较大直径和较深孔深的钻孔作业需要更大功率的电机。
三、减速器减速器的作用是将电机的高速转动转化为适合钻孔的低速转动。
减速器通常由齿轮组成，通过齿轮的啮合来实现减速的目的。
在选用减速器时，需要考虑到转矩的传递和减速比的合理性。
四、传动装置传动装置是将电机的转动力传递给钻头的关键部件。
它通常由传动带、链条或齿轮传动组成。
传动装置的设计应具有较高的传动效率和较低的能量损失，以确保钻头能够获得足够的转动力。
五、钻头钻头是自动钻孔动力头的工作部件，它直接与地下岩石或土壤接触，完成钻孔作业。
钻头的选用应根据钻孔的具体要求来确定，常见的钻头类型有岩石钻头、土壤钻头和水泥钻头等。
六、结构特点自动钻孔动力头的结构特点主要体现在以下几个方面：1.紧凑性：自动钻孔动力头的整体结构应尽量紧凑，以便于在狭小的空间内进行作业。
2.稳定性：自动钻孔动力头在工作过程中应保持稳定，以确保钻孔的效果和质量。
3.耐用性：自动钻孔动力头需要具有较高的耐用性，能够在恶劣的环境中长时间工作而不损坏。
4.可维护性：自动钻孔动力头的结构设计应考虑到维护和修理的便利性，以降低维护成本和停机时间。
七、发展趋势随着科技的不断进步，自动钻孔动力头的结构也在不断创新和改进。
未来的发展趋势主要体现在以下几个方面：1.智能化：自动钻孔动力头将更加智能化，通过传感器和控制系统实现自动化控制和监测。
动力头工作原理
动力头工作原理动力头是一种常见的机械装置，广泛应用于各种机械设备中。
它是通过转换动力源的能量，将输入的动力转化为机械能，从而驱动设备运行。
本文将详细介绍动力头的工作原理。
一、动力头的组成部分动力头通常由以下几个主要部分组成：1. 电机：作为动力头的动力源，电机通过电能转换为机械能，提供驱动力。
2. 减速器：减速器用于降低电机输出的转速，提高输出的扭矩。
3. 轴承：轴承用于支撑和定位旋转部件，减少摩擦和磨损。
4. 齿轮传动系统：齿轮传动系统由齿轮、齿轮轴等组成，用于传递电机输出的动力。
5. 轴：轴连接电机和齿轮传动系统，将电机的转动传递给齿轮。
二、动力头的工作原理动力头的工作原理可以简单概括为以下几个步骤：1. 电机启动：当电机启动时，电能被转换为机械能，电机开始转动。
2. 转速调节：通过减速器，电机输出的转速被降低，同时输出的扭矩增加。
3. 动力传递：电机的转动通过轴传递给齿轮传动系统，使齿轮开始转动。
4. 齿轮传动：齿轮传动系统中的齿轮开始相互啮合，通过齿轮的转动，将动力传递给设备的其他部分。
5. 设备运行：设备的其他部分接受到动力传递后，开始运行。
三、动力头的优势和应用动力头具有以下几个优势：1. 高效率：动力头通过电能转换为机械能，能够实现高效率的能量转换。
2. 可调性：通过调节电机的转速和输出扭矩，可以满足不同设备的工作要求。
3. 稳定性：动力头的齿轮传动系统具有较高的稳定性，可以保证设备运行的平稳性和可靠性。
4. 可靠性：动力头的组成部分经过合理设计和制造，具有较高的可靠性和耐用性。
动力头广泛应用于各种机械设备中，包括工业生产线、机械加工设备、自动化生产设备等。
例如，在汽车生产线中，动力头被用于驱动传送带、搬运机械臂等设备。
在机械加工设备中，动力头被用于驱动切削工具、磨削工具等。
在自动化生产设备中，动力头被用于驱动各种自动化装置。
总结：动力头是一种将电能转换为机械能的装置，通过电机、减速器、轴承和齿轮传动系统等组成部分，将输入的动力转化为机械能，从而驱动设备运行。
动力头工作原理
动力头工作原理动力头是一种常见的工具，广泛应用于机械加工、汽车维修、建造工地等领域。
它是由机电、传动机构和工作头组成的，可以通过电力驱动来完成各种工作任务。
下面将详细介绍动力头的工作原理。
1. 机电部份：动力头的核心是机电，通常采用交流机电或者直流机电。
机电通过电源供电，产生旋转力，为传动机构提供动力。
机电的选用要根据具体的工作要求来确定，如扭矩要求、转速要求等。
2. 传动机构：传动机构是将机电的旋转力转化为工作头的线性或者旋转运动的部份。
常见的传动机构包括齿轮传动、皮带传动和蜗杆传动等。
传动机构的设计要根据工作头的运动方式来确定，以确保工作头能够准确、高效地完成工作。
3. 工作头：工作头是动力头的最终输出部份，用于完成具体的工作任务。
根据不同的应用领域，工作头可以有不同的形式，如钻头、砂轮、切割刀具等。
工作头的选用要根据具体的工作要求来确定，如材料类型、加工精度要求等。
4. 工作原理：当电源接通时，电流通过机电，产生旋转力。
旋转力通过传动机构传递给工作头，使其产生线性或者旋转运动。
工作头根据具体的工作要求，对材料进行钻孔、砂轮磨削、切割等操作。
工作完成后，电源断开，动力头住手工作。
5. 优点和应用：动力头具有高效、精确、可靠的特点，广泛应用于各个领域。
在机械加工中，动力头可以实现高速钻孔、铣削等操作，提高生产效率。
在汽车维修中，动力头可以用于拆卸紧固件、切割零件等操作，提高维修速度。
在建造工地中，动力头可以用于钻孔、切割混凝土等操作，提高施工效率。
总结：动力头是一种通过电力驱动的工具，由机电、传动机构和工作头组成。
机电产生旋转力，通过传动机构传递给工作头，使其产生线性或者旋转运动，完成各种工作任务。
动力头具有高效、精确、可靠的特点，广泛应用于机械加工、汽车维修、建造工地等领域。
通过不断的技术创新和优化设计，动力头在未来将有更广泛的应用前景。
定向钻分动器内部结构
定向钻分动器内部结构一、引言定向钻分动器是一种用于油气井钻井作业的重要设备，其内部结构是决定其性能和使用寿命的关键因素之一。
本文将对定向钻分动器的内部结构进行详细介绍。
二、定向钻分动器的基本结构1.外壳：定向钻分动器的外壳通常由高强度合金钢制成，具有良好的耐磨性和抗腐蚀性，可有效保护内部机械结构不受外界环境影响。
2.导向系统：导向系统是定向钻分动器中最重要的部件之一，它通过控制切削头的转向来实现井眼方向控制。
导向系统通常包括导轨、导齿轮、传动轴等组成部件，并配合使用磁场传感器或惯性传感器等装置来实现精确控制。
3.切削头：切削头是定向钻分动器中最核心的部件之一，它负责对井眼进行切削，并通过导向系统来实现方向控制。
切削头通常由高强度合金材料制成，具有良好的耐磨性和抗腐蚀性。
4.转子系统：转子系统是定向钻分动器中负责驱动切削头旋转的部件，通常包括电机、传动轴、齿轮等组成部件。
转子系统的设计和制造质量直接影响着定向钻分动器的性能和使用寿命。
三、定向钻分动器的内部结构1.导向系统内部结构：导向系统内部结构主要包括导齿轮、传动轴、磁场传感器等组成部件。
其中，导齿轮通常采用高精度加工工艺制造，以确保其精度和耐久性。
传动轴则需要具备高强度和耐腐蚀性能，以确保其长期稳定运行。
磁场传感器则是实现精确控制的关键装置之一。
2.切削头内部结构：切削头内部结构主要包括刀片、弹簧、密封圈等组成部件。
其中，刀片是直接与井眼接触的部件，需要具备高硬度和耐磨性能；弹簧则可以减少振动和冲击对刀片的损伤；密封圈则可以防止井液进入切削头内部，保证其正常运行。
3.转子系统内部结构：转子系统内部结构主要包括电机、传动轴、齿轮等组成部件。
其中，电机是驱动转子系统的关键部件之一，需要具备高功率和高效率；传动轴则需要具备高强度和耐腐蚀性能，以确保其长期稳定运行；齿轮则是实现转速和扭矩调节的关键装置之一。
四、定向钻分动器的维护与保养1.定期检查导向系统：定向钻分动器的导向系统是其最重要的部件之一，需要定期检查其精度和耐久性，并进行必要的维修和更换。
动力头工作原理
动力头工作原理动力头是一种常见的机械装置，广泛应用于各种机械设备中。
它的主要作用是将电能或者其他形式的能量转化为机械能，从而驱动机械设备的运动。
本文将详细介绍动力头的工作原理及其相关知识。
一、动力头的基本组成动力头通常由机电、减速器、传动轴和工作头等组成。
其中，机电是动力头的核心部件，它负责将电能转化为机械能。
减速器用于降低机电输出的转速，并增加输出的扭矩。
传动轴将机电和减速器连接起来，实现能量的传递。
工作头是动力头的末端部份，根据不同的工作需求，可以选择不同的工作头。
二、动力头的工作原理1. 机电工作原理动力头中常使用的机电有直流机电和交流机电。
无论是直流机电还是交流机电，它们的工作原理都是通过电磁感应产生转矩，从而实现机械运动。
以直流机电为例，当电流通过机电的线圈时，会在线圈内产生一个磁场。
根据左手定则，线圈内的磁场与电流方向垂直，产生一个力矩使机电转动。
交流机电的工作原理类似，只是磁场的产生方式稍有不同。
2. 减速器工作原理减速器的作用是降低机电输出的转速，并增加输出的扭矩。
常见的减速器有行星齿轮减速器、斜齿轮减速器等。
以行星齿轮减速器为例，它由内齿轮、外齿轮和行星齿轮组成。
当机电带动内齿轮转动时，内齿轮通过行星齿轮与外齿轮相连，使外齿轮以较低的转速运动。
由于行星齿轮的特殊结构，使得输出的扭矩相对较大。
3. 传动轴工作原理传动轴的作用是将机电和减速器连接起来，实现能量的传递。
传动轴通常采用圆柱形的结构，通过轴承支撑，使得机电和减速器之间能够相对运动。
传动轴通常具有一定的强度和刚度，以承受来自机电和减速器的转矩和载荷。
同时，传动轴还需要具有一定的精度，以确保能量的传递效率和稳定性。
4. 工作头工作原理工作头是动力头的末端部份，根据不同的工作需求，可以选择不同的工作头。
常见的工作头有钻头、切割头、研磨头等。
以钻头为例，当动力头启动后，机电带动减速器和传动轴转动，最终驱动钻头旋转。
钻头的旋转速度和方向可以根据工作需求进行调节，从而实现钻孔的目的。
动力头的高强度性能与动力头的主要组成部分
动⼒头的⾼强度性能与动⼒头的主要组成部分动⼒头的⾼强度性能与动⼒头的主要组成部分动⼒头从技术设计、材料运⽤、⼯艺处理上均采⽤了先进的⼯艺⼿法和严格的质量控制.特别是在传动连接结构上,进⾏了先进的技术处理.它不仅是铣床的主要附件,更因为他的⾼强度性能这⼀特殊优点还可以为镗床、龙门刨床及相关设备配套,进⼀步增加设备的功能,扩⼤加⼯范围。
动⼒头⽤双薄膜反馈节流的径向及轴向静压⽀承,具有回转精度⾼、刚性好、⽆机械磨损和良好的吸振性等特点,特别适⽤于对刚、铸铁、有⾊⾦属材料的⾼精度孔加⼯.配置⽪带转动装置,并配有静压供油系统.动⼒头主轴部分有⽅滑枕的⽀持,增强了镗削时的刚性,适应于⼤型零件的强⼒铣削,⽅枕的伸出提⾼了接近⼯件加⼯⾯的性能,同时也对镗轴起⽀承作⽤,增强了镗削时的刚性,在⽅滑枕的端部,适合安装各种加⼯附件进⾏平⾯和垂直的铣削、镗孔、钻孔等加⼯、本镗铣头配有直⾓铣头、平旋盘。
动⼒头的主要组成部分：(1)主运动电、⽓动⾃动进给钻削动⼒头的主运动采⽤三相异步电机驱动，经同步齿形带及花键轴将电机的转矩传递给主轴，不同的主轴转速可由更换不同的同步齿形带轮来实现。
由于动⼒头的主运动采⽤电机驱动，主轴的转速特性好，输出功率和转矩⼤，能适应于多轴钻削和较⼤孔径的加⼯⼯况。
(2)进给运动由于⽓压传动具有动作反应快、环境的适应性好、结构简单、体积⼩等优点，并能实现⽆级调速，⼯作寿命长，动⼒源来源⽅便，因此，动⼒头的进给运动采⽤压缩空⽓作为动⼒源。
考虑到空⽓的可压缩性，载荷变化时动⼒头的运动的平稳性较差，⼯进速度的调整和控制采⽤液压调速器来实现，动⼒头的快进和快退速度分别⽤排⽓节流阀来调整。
(3)控制系统电、⽓动⾃动进给钻削动⼒头的进给运动采⽤了压缩空⽓为动⼒源，其进给运动的控制也采⽤了⽓动控制系统，由⼀个⼆位五通⽓控阀、⼀个机动阀、⼆个⼿动阀，若⼲个节流阀和两个外部控制⽓源⼝组成，结构紧凑，具有⼿动和远距离控制操作功能及原位、前位信号和复位信号保护功能。
