第2章废水的物理处理1筛滤、调节池-2012
合集下载
第二节调节池
（5）栅条的结构形式： (图)
第一节 筛滤
（6）污染物的清除： 人工清除和机械清除。污水处理厂多采用机械自动
清除式格栅。 （7）格栅的设计计算：
书P23-25
（8）平面格栅类型 人工清渣格栅 机械清渣格栅
第一节 筛滤
（8-1）人工清渣格栅 格栅由一组平行的金属栅条和框架构成，框架采用
型钢焊接。 结构形式 安装示意图 格栅按倾斜45-60º设置，可增加格栅有效面积40-80%，
(一）调节池的位置 在工业废水处理时一般设在一级处理（如格 栅、沉砂池）之后，二级处理之前。
第二节 调节池
三、水质调节池
（二）水质调节的基本方法 ① 利用外加动力强制调节（如叶轮搅拌、
空气搅拌、水泵循环）。 ② 利用差流方式进行自身水力混合。
第二节 调节池
（三）常见调节池
（1）强制搅拌调节池
① 曝气均和池（空气搅拌） ② 机械搅拌 ③ 水泵强制循环搅拌
而且便于清洗和防止因堵塞而造成过高的水头损失。 人工清渣格栅适用于小型污水处理厂。 有时可用能提起来清洗的多孔筛代替格栅。
第一节 筛滤
BACK
第一节 筛滤
带溢流旁通道的人工清渣格栅 BACK
第一节 筛滤
（8-2）机械清除格栅
第一节 筛滤
动画
钢丝绳牵引格栅
回转格栅
动画
阶梯式格栅
第一节 筛滤
第2章
废水预处理
第一节 筛滤 第二节 调节池
第一节 筛滤
物理预处理:
属纯物理性质或机械性质的，其目的在于去除那些在 性质上或大小上不利于后续处理工程的物质。
处理方法: (悬筛浮滤物截、留漂浮物) 去除对象： 去除废水中粗大的悬浮物和漂浮物 主要设备： 格栅和筛网。 使用要求： 不论何种废水，在送入水泵和主体构筑 物之前，均需设置格栅以拦截较大杂物,有时需要设置 筛网以截留较细悬浮物。
第一节 筛滤
（6）污染物的清除： 人工清除和机械清除。污水处理厂多采用机械自动
清除式格栅。 （7）格栅的设计计算：
书P23-25
（8）平面格栅类型 人工清渣格栅 机械清渣格栅
第一节 筛滤
（8-1）人工清渣格栅 格栅由一组平行的金属栅条和框架构成，框架采用
型钢焊接。 结构形式 安装示意图 格栅按倾斜45-60º设置，可增加格栅有效面积40-80%，
(一）调节池的位置 在工业废水处理时一般设在一级处理（如格 栅、沉砂池）之后，二级处理之前。
第二节 调节池
三、水质调节池
（二）水质调节的基本方法 ① 利用外加动力强制调节（如叶轮搅拌、
空气搅拌、水泵循环）。 ② 利用差流方式进行自身水力混合。
第二节 调节池
（三）常见调节池
（1）强制搅拌调节池
① 曝气均和池（空气搅拌） ② 机械搅拌 ③ 水泵强制循环搅拌
而且便于清洗和防止因堵塞而造成过高的水头损失。 人工清渣格栅适用于小型污水处理厂。 有时可用能提起来清洗的多孔筛代替格栅。
第一节 筛滤
BACK
第一节 筛滤
带溢流旁通道的人工清渣格栅 BACK
第一节 筛滤
（8-2）机械清除格栅
第一节 筛滤
动画
钢丝绳牵引格栅
回转格栅
动画
阶梯式格栅
第一节 筛滤
第2章
废水预处理
第一节 筛滤 第二节 调节池
第一节 筛滤
物理预处理:
属纯物理性质或机械性质的，其目的在于去除那些在 性质上或大小上不利于后续处理工程的物质。
处理方法: (悬筛浮滤物截、留漂浮物) 去除对象： 去除废水中粗大的悬浮物和漂浮物 主要设备： 格栅和筛网。 使用要求： 不论何种废水，在送入水泵和主体构筑 物之前，均需设置格栅以拦截较大杂物,有时需要设置 筛网以截留较细悬浮物。
污水处理第二章 污水物理处理
活性污泥法的二沉池中下部、污泥浓缩池。
35
4.压缩沉淀
发生在高浓度悬浮颗粒的沉降过程中，由于 悬浮颗粒SS浓度很高，颗粒相互之间已挤集成 团块结构，互相支撑，下层颗粒间的水在上层 颗粒的重力作用下被挤出，使污泥得到浓缩。
二沉池污泥斗中的浓缩过程以及浓缩池中污 泥的浓缩过程存在压缩沉淀。有关压缩沉淀的 颗粒沉速与相应沉淀参数之间的关系报道很少。
u0 H vL
u0
v
H L
（4-10）
可计算出沉淀池的最小长度
h utt
H u 0t
h H
ut
u0
ut dP h dP
P0 ut dP 1
0 u0
u0
P0 0
utd
P
理想沉淀池总去除量为：
(1P0)u10
P0 0
utdP
颗粒在理想沉淀池中的停留时间：
t0
L v
H u0
109
110
111
112
还有降低BOD、氧化、脱色 和杀菌作用，对废水负荷变 化适应性强，生成污泥量少， 占地少和不产生噪声。
113
气浮池\ 竖流式 电解气 浮 池.swf
114
简单易行，但微孔 易于堵塞、气泡较 大，气浮效果不高。
适用：处理水量 不大，而污染物 浓度高的废水。
115
116
138139对角线出水调节池折流式调节池出水槽沿对角线方向设置废水由左右两侧进入池后经过不同的时间才流到出水槽使出水槽中的混合废水是在不同时间内流进来的以达到自动调节均和的目的结构见图41配水槽设在调节池的纵向中心线上通过溢流孔口投配到调节池的前后各个位置上从而使先后过来的不同浓度的废水混合使废水在池内得到混合和均化结构见图42140剖面图42折流式调节池图41对角线出水调节池141142调节池的搅拌水泵强制循环搅拌机械搅拌优点
35
4.压缩沉淀
发生在高浓度悬浮颗粒的沉降过程中，由于 悬浮颗粒SS浓度很高，颗粒相互之间已挤集成 团块结构，互相支撑，下层颗粒间的水在上层 颗粒的重力作用下被挤出，使污泥得到浓缩。
二沉池污泥斗中的浓缩过程以及浓缩池中污 泥的浓缩过程存在压缩沉淀。有关压缩沉淀的 颗粒沉速与相应沉淀参数之间的关系报道很少。
u0 H vL
u0
v
H L
（4-10）
可计算出沉淀池的最小长度
h utt
H u 0t
h H
ut
u0
ut dP h dP
P0 ut dP 1
0 u0
u0
P0 0
utd
P
理想沉淀池总去除量为：
(1P0)u10
P0 0
utdP
颗粒在理想沉淀池中的停留时间：
t0
L v
H u0
109
110
111
112
还有降低BOD、氧化、脱色 和杀菌作用，对废水负荷变 化适应性强，生成污泥量少， 占地少和不产生噪声。
113
气浮池\ 竖流式 电解气 浮 池.swf
114
简单易行，但微孔 易于堵塞、气泡较 大，气浮效果不高。
适用：处理水量 不大，而污染物 浓度高的废水。
115
116
138139对角线出水调节池折流式调节池出水槽沿对角线方向设置废水由左右两侧进入池后经过不同的时间才流到出水槽使出水槽中的混合废水是在不同时间内流进来的以达到自动调节均和的目的结构见图41配水槽设在调节池的纵向中心线上通过溢流孔口投配到调节池的前后各个位置上从而使先后过来的不同浓度的废水混合使废水在池内得到混合和均化结构见图42140剖面图42折流式调节池图41对角线出水调节池141142调节池的搅拌水泵强制循环搅拌机械搅拌优点
水污染处理——物理处理
曝气沉砂池的设计参数
• 水平流速一般取0.08～0.12m/s。 • 污水在池内的停留时间为4～6min；雨天最大流量时为1-3
min。如作为预曝气，停留时间为10～30min。 • 池的有效水深为2～3m，池宽与池深比为1～1.5，池的长宽
筛网
形式 振动筛网 水力筛网
作用 用于废水处理或 短小纤维的回收
2.3.1 沉淀基础理论
沉淀法是利用水中悬浮颗粒的可沉降性能，在重力 作用下产生下沉作用，以达到固液分离的一种过程。
沉淀处理工艺的四种用法
沉砂池：用以去除污水中的无机易沉物。
初次沉淀池：较经济地去除，减轻后续生物处理构 筑物的有机负荷。 二次沉淀池：用来分离生物处理工艺中产生的生物 膜、活性污泥等，使处理后的水得以澄清。 污泥浓缩池：将来自初沉池及二沉池的污泥进一步浓缩， 以减小体积，降低后续构筑物的尺寸及处理费用等。
悬浮颗粒浓度较高（5000mg/L以上）； 颗粒的沉降受到周围其他颗粒的影响，颗粒间 相对位置保持不变，形成一个整体共同下沉， 与澄清水之间有清晰的泥水界面。二次沉淀池 与污泥浓缩池中发生。
根据水中悬浮颗粒的凝聚性能和浓度， 沉淀可分成四种类型
自由沉淀 絮凝沉淀 拥挤沉淀 压缩沉淀
悬浮颗粒浓度很高；颗粒相互之间已挤压成 团状结构，互相接触，互相支撑，下层颗粒 间的水在上层颗粒的重力作用下被挤出，使 污泥得到浓缩。二沉池污泥斗中及浓缩池中 污泥的浓缩过程存在压缩沉淀。
选用栅条间距的原 则：不堵塞水泵和水处 理厂、站的处理设备。
格栅的 工作原理
格栅清渣方法
人工清除
与水平面倾角: 450~600
设计面积应采用较大 的安全系数，一般不小于 进水渠道面积的2倍，以 免清渣过于频繁。
第二章污水的物理处理-1
会随水流出，如图10-12b
中轨迹xy″所示；而当其
位于水面下的某一位置时，
它可以沉到池底而被去除，
如图中轨迹x′y所示。
说明对于沉速u1小于指定颗粒 沉速u0的颗粒，有一部分 会沉到池底被去除。
设沉速为u1的颗粒占全部颗粒的dP%，其中的 h dP% 的颗
粒将会从水中沉到池底而去除。
H
在同一沉淀时间t，下式成立： hu1t； Hu0t
uS与颗粒直径d的平方成正比，因此增加颗粒直径有 助于提高沉淀速度（或上浮速度），提高去除效果。
uS与μ成反比，μ随水温上升而下降；即沉速受水 温影响，水温上升，沉速增大。
沉淀池的工作原理
理想沉淀池
进口区域、 沉淀区域、 出口区域、 污泥区域
理想沉淀池的几个假定：
沉淀区过水断面上各点的水流速度均相同，水平流速为v； 悬浮颗粒在沉淀区等速下沉，下沉速度为u； 在沉淀池的进口区域，水流中的悬浮颗粒均匀分布在整个 过水断面上； 颗粒一经沉到池底，即认为已被去除。
格栅的建筑尺寸
1.格栅的间隙数量n可由下 2.格栅的建筑宽度b由下式决定
式决定：
bs(n 1 )dn(m )
nqm vaxsin/dhv(个 ) 式s-栅中条：宽b-度格，栅m的建筑宽度，m
式中：qvmax-最大设计流 量，m3/s；
3.栅后槽的总高度h总由下式决定
h总hh1h2
目前多采用断面形 式为矩形的栅条。
格栅栅条 断面形状
格栅渠道的宽度要设置得当， 应使水流保持适当流速
过格栅渠道 的水流流速
一方面泥沙不至于 沉积在沟渠底部
另一方面截留的污染 物又不至于冲过格栅
污水过栅条 间距的流速
通常采用0.4~0.9m/s
中轨迹xy″所示；而当其
位于水面下的某一位置时，
它可以沉到池底而被去除，
如图中轨迹x′y所示。
说明对于沉速u1小于指定颗粒 沉速u0的颗粒，有一部分 会沉到池底被去除。
设沉速为u1的颗粒占全部颗粒的dP%，其中的 h dP% 的颗
粒将会从水中沉到池底而去除。
H
在同一沉淀时间t，下式成立： hu1t； Hu0t
uS与颗粒直径d的平方成正比，因此增加颗粒直径有 助于提高沉淀速度（或上浮速度），提高去除效果。
uS与μ成反比，μ随水温上升而下降；即沉速受水 温影响，水温上升，沉速增大。
沉淀池的工作原理
理想沉淀池
进口区域、 沉淀区域、 出口区域、 污泥区域
理想沉淀池的几个假定：
沉淀区过水断面上各点的水流速度均相同，水平流速为v； 悬浮颗粒在沉淀区等速下沉，下沉速度为u； 在沉淀池的进口区域，水流中的悬浮颗粒均匀分布在整个 过水断面上； 颗粒一经沉到池底，即认为已被去除。
格栅的建筑尺寸
1.格栅的间隙数量n可由下 2.格栅的建筑宽度b由下式决定
式决定：
bs(n 1 )dn(m )
nqm vaxsin/dhv(个 ) 式s-栅中条：宽b-度格，栅m的建筑宽度，m
式中：qvmax-最大设计流 量，m3/s；
3.栅后槽的总高度h总由下式决定
h总hh1h2
目前多采用断面形 式为矩形的栅条。
格栅栅条 断面形状
格栅渠道的宽度要设置得当， 应使水流保持适当流速
过格栅渠道 的水流流速
一方面泥沙不至于 沉积在沟渠底部
另一方面截留的污染 物又不至于冲过格栅
污水过栅条 间距的流速
通常采用0.4~0.9m/s
《环境工程学》第二章 水的物理化学处理方法
如果只设置一套格栅，则应 设置溢流旁通道。
机械格栅
（二）筛网
去除水中纤维、纸浆、藻类等稍小的杂物； 转鼓式，旋转式，转盘式，振动筛等； 截留粒度＜10mm的细碎悬浮物，多用于工业废水预处理。
（三）微滤机
是一种截留细小悬浮物的筛网过滤装置。
占地面积小，过滤能力大，操作方便； 可用于自来水厂原水过滤，去除藻类、
表面负荷仅25～30 m3/(m2·h).
（三）离心机
常速（低速、中速）、高速离心 机；
转筒式、管式、盘式、板式离心 机等。
第二节 水中悬浮物质和胶体物质的去除
P88
一、沉淀 （一）沉淀的基本类型 （1）自由沉降
颗粒之间呈离散状态，互不聚合，单独进行沉降； 其形状、尺寸、质量等均不改变； 如：沉砂池及初次沉淀池的初期沉降。
设计最小沉速u0
u=1.74*10-2 m/min x0＝54％
（二）沉淀池
1、平流式沉淀池 最早、最常用的形式，适用于较大流量的水处理厂； 沉淀池底微有坡度，一般为0.01～0.02。 沉淀池进口的整流措施：采用挡板、穿孔墙、淹没孔，或组合式； 出口：常采用溢流式集水槽、淹没孔口、锯齿形三角堰口等。
斜板沉淀池/斜管沉淀池（蜂窝形或波纹形管）； 浅池沉降原理：沉淀池越浅，沉淀时间越短； 增加了沉淀池面积，缩短了沉淀时间，改善了水力条件， 因此可大幅度提高处理能力。
根据水流和泥流的相对方向，可分为： 异向流（逆向流）、同向流、侧向流（横向流）
斜板/斜管沉淀池缺点： 当泥量增加时，若排泥不畅，易产生泛泥现象，出水水质恶化； 水流停留时间短，耐冲击负荷的能力较差； 斜板/斜管施工要求高，易变形、积泥，需用高压水定期冲刷； 上部易滋生大量藻类，影响运行及水质。
第二章污水的物理处理
沉淀池
一、作用与分类
1.沉淀池的作用 按在污水处理流程中的位置，主要分为初次沉淀他和 二次沉淀池。 初次沉淀池的作用是对污水中的以无机物为主体的比 重大的固体悬浮物进行沉淀分离。 二次沉淀池的作用是对污水中的以微生物为主体的、 比重小的，因水流作用易发生上浮的生物固体悬浮物进行 沉淀分离。 2.沉淀池的种类 按水流方向分，有平流式、辐流式、竖流式3种形式。 每种沉淀池均包含5个区，即进水区、沉淀区、缓冲 区、污泥区和出水区。 沉淀池各种池型的优缺点和适用条件见下表。
转鼓格栅
污水由下端面进入转鼓型格栅内，垃圾被转鼓格栅阻挡， 回转式齿粑将垃圾沿转鼓方向往上推，到顶部时，由于受到 重力及刮刷的作用，使垃圾落入正下方的集污槽内，由螺旋 输送机将垃圾输送到卸污口处，装带或其它方式将垃圾运走。
按格栅间隙
粗格栅(50～100mm)
格栅
中格栅(10 ～40mm)
细格栅(1.5 ～10mm) 一般采用粗、中两道格栅，甚至采用粗、 一般采用粗、中两道格栅，甚至采用粗、中、细3道格栅。 道格栅。
调节池类型
均量池 均质池 均化池（调节池） 均化池（调节池） 事故池
方式：最常见的浓度调节池可称异 程式调节池（均质池）。这种调节池 为常水位，重力流，在调节池中水流 每一质点的流程则由短到长，都不相 同，再结合进出水槽的布置，使前后 时程的水得以相互混合，取得随机均 质的效果。 。
格栅和筛网
第二章 污水的物理处理
概述： 概述：

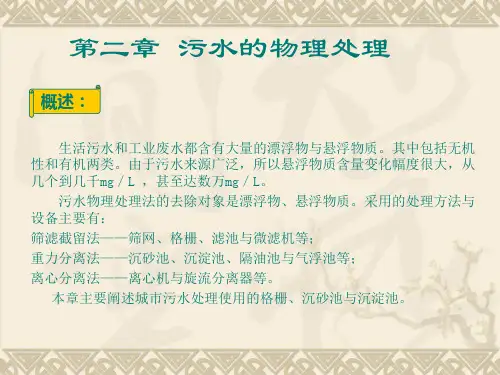

生活污水和工业废水都含有大量的漂浮物与悬浮物质。其中包括无机 性和有机两类。由于污水来源广泛，所以悬浮物质含量变化幅度很大，从 几个到几千mg／L ，甚至达数万mg／L。 污水物理处理法的去除对象是漂浮物、悬浮物质。采用的处理方法与 设备主要有： 筛滤截留法——筛网、格栅、滤池与微滤机等； 重力分离法——沉砂池、沉淀池、隔油池与气浮池等； 离心分离法——离心机与旋流分离器等。 本章主要阐述城市污水处理使用的格栅、沉砂池与沉淀池。
第二章 废水的物理处理(格栅与筛网及均衡调节)
现代废水处理一般采用粗、中两道格栅
第二章 废水的物理处理
第一节 格栅与筛网
格栅 安装位置：格栅设在污水处理厂中所有处 理构筑物之前，或设在泵站之前。 去除对象：用以截留废水中粗大的悬浮物 和漂浮物，以免堵塞水泵及处理构筑物的管道。 结构形式：平面格栅和曲面格栅。 规格：细、中、粗三种格栅。
第二章 废水的物理处理
第二节 均衡调节
五、调节池容积的计算
可按污水浓度和流量变化规律和要求的调节均和程度来计算。 采用的调节时间越长，污水水质越均匀，应根据具体条件和处 理要求来选定合适的调节时间。调节池污水停留时间一般6-8小 时）污水经过一定的调节时间后的平均浓度可按下式计算：
C1Q1t1 C2Q2t 2 CnQntn C qT
污水过栅条 间距的流速
第二章 废水的物理处理
第一节 格栅与筛网
格栅栅条 断面形状 格栅渠道的宽度要设置得当， 应使水流保持适当流速 一方面泥沙不至于 沉积在沟渠底部 另一方面截留的污染 物又不至于冲过格栅
过格栅渠道 的水流流速
污水过栅条 间距的流速
通常采用0.4-0.9m/s
第二章 废水的物理处理
作用：去除可能堵塞水 泵机组及管道阀门的较粗大 悬浮物，并保证后续处理设 施能正常运行。
第二章 废水的物理处理
第一节 格栅与筛网
GL型格栅除污机
第二章 废水的物理处理
第一节 格栅与筛网
阶梯式细格栅
第二章 废水的物理处理
第一节 格栅与筛网
XG型旋转式格栅除污机
第二章 废水的物理处理
第一节 格栅与筛网
第二节 均衡调节
五、调节池容积的计算
调节池的容积： V=qT 若采用对角线调节池，容积计算公式： V= qT/1.4 式中1.4为经验系数。
第二章 污水的物理处理 1
第二章污水的物理处理§2 1 格栅和筛网§2 1 1 格栅（1）作用：用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行。
（2）位置：一般在水泵的集水井之前（但有的根据需要分设两道格栅，位置可以不同，有的在水泵后再设一道，但一般前一道格栅较宽，后一道格栅较窄。
若水泵前格栅的栅条间距小于或等于25mm，其后面的处理流程中可不再设置格栅。
（3）分类：A型:栅条布置在框架的外侧，适用于机械清渣和人工清渣平面格栅B型:栅条布置在框架的内侧，在格栅顶部设有起吊架，可将格栅吊起，进行人工清渣按形状固定曲面格栅：利用渠道水流速度推动除渣桨板曲面格栅旋转鼓筒式格栅：污水从鼓筒内向鼓筒外流动，被格除的栅渣，由冲洗水管冲入渣槽（带网眼）内排出。
粗格栅（50-100mm）按照间隔中格栅（10-40mm）细格栅（3-10mm）人工清扫:小型污水处理厂，格栅安装角度以α45～600为宜按清渣方式机械清扫:渣量>0.2m3/d，格栅安装角度α一般为60～700，主要有链条式、移动式伸缩臂、钢丝绳牵引式等（4）格栅的设计与计算图2-1 格栅水力计算示意图1、格栅的间隙数n式中：q vmax —最大设计流量，m 3/s d —栅条间距，m h —栅前水深，m V —污水流经的速度，m/s 2、栅槽宽度b b=s(n-1)+d ·n (m ) 式中：b —格栅的建筑宽度，m ；s —栅条宽度，m ；3、通过格栅的水头损失式中：h 0—计算水头损失，m ；v —污水流经格栅的速度，m/s ； ξ—阻力系数，其值与格栅删条的断面的几何形状有关，见表10-4，P15 α—格栅的放置倾角 g —重力加速度， k —考虑到由于格栅受污染物堵塞后，格栅阻力增大的系数，可用 式：k=3.36v -1.32求定，一般k=3。
4、栅后槽总高度h 总式中：h —栅前水深，m ； h 2—格栅的水头损失，m ； h 1—格栅前渠道超高，一般h 1=0.3m 。
废水的物理处理法..
纺织工业中的洗毛废水 轻工业中的制革废水
含 油 废 水 的 来 源
石油开采 石油开采及 加工工业 铁路及交通运输工业 屠宰及食品加工 石油炼制 石油化工
带水原油的分 离水 钻井提钻时的 设备冲洗水 井场及油罐区 的地面降水 生产的油水分 离过程,油品、 设备的洗涤、 冲洗过程
固体燃料热加工
焦化含油废水
3 均化池 既均量，又均质；在池中设置搅拌装置，出水泵的流量用仪 表控制。如采用表面曝气机或鼓风曝气时，除可使悬浮物不 致沉淀和出现厌氧情况外，还有预曝气的作用，能改进初沉 效果，减轻曝气池负荷。
4 间歇式均化池 当废水水量规模较小时，可设间歇式贮水池，即 间歇贮水、间歇运行的均化池，池可分为两或三 格，交替使用。池中设搅拌装置。这种池型效果 最好。 5 事故池 为防止水质出现恶性事故，或发生破坏污水 处理厂运行的事故时，设置所谓事故池，贮留事 故排水，这是一种变相的均化池。事故池的进水 阀门一般是自动控制，否则无法及时发现事故。 这种池平时保证泄空备用。
过滤的分类
按滤料材料分：
–颗粒材料过滤 • 上向流滤池、多层滤料滤池、压力滤池 –多孔材料过滤 • 筛网－水力回转筛网、固定式倾斜筛、振 动式筛网、电动回转筛网 • 捞毛机 • 微滤机
过滤的分类
按滤池压力分：
–重力滤池 –压力滤池
按滤池水流方向分：
上向流滤池 下向流滤池
按滤料层数分：
双层滤池 多层滤池
过滤的其他形式：
• 压力滤池 －滤速：12.5m/h；垫层厚700mm； 反冲洗强度12～15L/m2.s，反冲时间10～15min。 • 纤维球滤料滤池 －滤速可达：30～70m/h。 • 筛网及捞毛机 －用于屠宰废水处理。 • 微滤机 －用于造纸废水中回收纸桨。
第2章 水的物理处理(筛滤调节沉淀与上浮气浮过滤)
曝气沉砂池的工作原理
污水在池中存在着两种运动形式， 其一为水平流动（一般流速0.1m/s）， 同时在池的横断面上产生旋转流动 （旋转流速0.4m/s ），整个池内水流 产生螺旋状前进的流动形式。 由于曝气以及水流的螺旋旋转作用， 污水中悬浮颗粒相互碰撞、摩擦、并 受到气泡上升时的冲刷作用，使粘附 在砂粒上的有机污染物得以去除，沉 于池底的砂粒较为纯净，有机物含量 只有5%左右，长期搁置也不至于腐 化。
PISTA沉砂池池型特点
池型特点：
1. 2.
3.
4.
5.
能更有效地保证已经在渠道中沉底的砂粒直接滑入沉砂池底; 充满流进水促进了层流效果而可更好地消除紊流以保证分选区 内的沉砂效果; 由于水平隔板的存在，大大减小了出水对分选区下部积砂区的 影响，有效防止已沉下的砂又重新被带入出水之中; 该池型的进、出水沿360°流线型布置，使得水流在分选区内部 进行了360°回转，延长了旋流流程，提高了除砂效果，同时也 使得沉砂池整体的布置更加顺畅、简洁，进、出水的水力条件 更好; 沉砂池可以更紧凑地对称布置、共用渠壁，节省了土建投资。
式中： h2-设计有效水深，m。 4.贮砂斗所需容积V
平流式沉砂池的计算公式
5.贮砂斗个部分尺寸计算 设贮砂斗底宽b1=0.5m； 斗壁与水平面的倾角为60º ； 则贮砂斗的上口宽b2为：
2h'3 b2 b1 tg 60
7.池总高度h
h h1 h2 h3
式中：h1-超高，m； h3-贮砂斗高度，m。 8.核算最小流速vmin
式中：d-为“颗粒-气泡”复合体的直径； ρS-为“颗粒-气泡”复合体的表观密度。 上述公式表明，“颗粒-气泡”复合体的上浮速度v上 取决于水与复合体的密度差与复合体的有效直径。如果“颗 粒-气泡”复合体上粘附的气泡越多，则ρS越小，d越大，因 而上浮速度亦越快。
污水处理第二章(工业废水物理处理)
周期T内废水平均流量Q（m3/h）
Q WT T
T
qiti
ti 0 T
第一节 调节池的类型及设计计算
池中水量(m 3)
1600
b
C
90m 3
1400
A
废水累
1200
积曲线 E d
1000
600
出水累
800 计曲线
400
220m 3
600
300
90+220=310m 3
400
200
池中水量
200
第三节 除油装置
一、含油废水的来源及污染特征
废水中污油的分类：
●浮油：油珠粒径较大，一般大于100μm ，易浮于水面，形成油膜或油层； ●分散油：油珠粒径一般为10—100μm ，以微小油珠悬浮于水中，不稳定， 静置一定时间后往往形成浮油； ●乳化油：油珠粒径小于10μm ；一般为0.1—2μm ，往往因水中含有表面 活性剂使油珠成为稳定的乳化液； ● 溶解油：油珠粒径比乳化油还小，有的可小到几nm，是溶于水的油微粒。
第三节 除油装置
三、除油装置
●隔油池 是利用油类自然上浮法分离、去除含油废水中可浮油。常用的有平
流隔油池和斜板隔油池。
●除油罐 可去除浮油和分散油。含油废水通过进水管配水室的配水支管和配
水头流入除油罐内，在罐内废水自上而下缓慢流动，靠油水的密度差进 行油水分离，分离出的废油浮至水面，然后流入集油槽，经过出油管流 出。废水则经集水头、集水干管、中心柱管和出水总管流出罐外。
95.5 热处理
初次沉淀与腐殖污泥混合
9.57
0.05
22.9
99.2 化学调节
初次沉淀与腐殖污泥混合
第2章废水的物理处理3除油、过滤、分离2012
（二）斜板隔油池 1．基本构造
（二）斜板隔油池
斜板隔油池的占地面积只有平流式的1/4-1/3， 除油效率为70-80%（平流式为60-70%）。
另外，对于难以处理的含油废水，采用气浮除 油也是一个很好的方法。
2．斜板隔油池的设计参数
1）池内斜板大多数采用聚酯玻璃钢波纹板； 2）斜板倾角取45o，斜板间距为30-50mm； 3）停留时间≤30min； 4）表面水力负荷为0.6-0.8m3/m2h
0.3~0.4。有效水深一般为1.5~2.0m。
隔油池的长度L 为：
L
(
v u
)h
隔油池每个格间的长宽比L/b，不宜小于4.0。
隔油池的总容积W：W Qt 2）平流隔油池设计计算
Q —隔油池设计流量，m3 / h
t — 废水在隔油池内的设计停留时间，h，一般取1.5 ~ 2.0h
隔油池的过水面积Ac：Ac
池容积利用率和水流紊动状况有关, 表11 3
u — 油珠的设计上浮速度，m / h
α值与速度比（v/u）的关系
v/u 20
15
10
6
3
α
1.74 1.64 1.44 1.37 1.28
修正的斯托克斯公式：
g 18
(W
O )d 2
u — 静止水中，直径为d的油珠的上浮速度，cm / s
W , O — 分别为水与油珠的密度，g / cm3
d — 可上浮最小油珠的粒径，cm
— 水的绝对粘滞性系数，Pa.s
g — 重力加速度，cm / s2
— 废水油珠非圆形的修正系数，一般取1.0
— —考虑废水悬浮物引起的颗粒碰撞的阻力系数，
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
普通调节池的容积：
V=1.2×qt=1.2×289＝347m3 1.2为保险系数 当无废水资料时，调节池容积可按平均流量6～8h计 算。
矩形对角线出水调节池的容积： V=qt/1.4=289/1.4＝206m3 当无废水资料时，调节池容积可按平均流量6～8h计 算。
矩形对角线出水调节池的尺寸为： 有效水深 ：取H=1.5m，得池面积A=137m2； 进而，取池宽B=6m，则长L=23m； 采用纵向隔板，间距为1.5m，将池宽分为4格。 设置泥斗：池长方向3个，池宽方向2个，斗坡角50度。
主讲教师
包 海 峰：22学时，主讲绪论和废水物理处理。 欧阳文璟：22学时，主讲化学、物理化学处理。 贾 丹：44学时，主讲废水的生物处理。
考核方式
考试。期末采用闭卷笔试(笔试成绩占80%， 平时成绩占20%)。无故旷课3次者平时成绩为0， 累计出勤率少于2/3不准参加考试。
《水污染控制工程》主要学习内容
h1
H B1
h
H1 B1
h h2
h1
α
B
α1 l
L1 500
1000
L2
tgHα 1
设计参数
项目
设计参数
过栅流速(v) 最大设计流量时：0.8-1.0m/s；
平均设计流量时：0.3m/s。
栅条净间隙(e) 粗格栅=50-100mm,中格栅=1040mm,
细格栅=3-10mm。
格栅收缩部分 的长度(L2)
按清渣方式分为： 1.人工清渣格栅 2.机械清渣格栅 （栅渣量>0.2m3/d时）
各种格栅及格栅除污机 动画演示
各种格栅及格栅除污机 动画演示
各种格栅
自动机械格栅
钢丝绳牵引格栅
WG型机械格栅
各种格栅除污机
弧形格栅除污机
进水泵房格栅除污机
格栅的设计
格栅的设计内容包括尺寸计算、水力计算、栅 渣量计算以及清渣机械的选用等。
书P452图11-7
你知道吗
习题：
1、废水的物理处理法的去除对象是
、
。
2、格栅按清渣方式分为：
、
。
3、格栅按条间隙大小分为：
、
、
。
4、调节池的作用有
、
和
三种作用。
5、均衡水质的方法有
、、、
。
6、计算调节池的容积，首先要确定
。
主要设计调节池的容积，调节池的容积要能够 容纳水质变化一个周期所排放的全部水量。
１－进水 ２－集水 ３－出水 ４－纵向隔墙 ５－斜向隔墙 ６－配水槽
调节池容积的计算
计算调节池的容积，首先要确定调节时间。 1.当废水浓度无周期性地变化时，则要按最不利
情况即浓度和流量在高峰时的区间计算。 2.当废水浓度呈周期性变化时，调节时间即为一
➢ 污水处理技术的基本术语、理论及理念；
➢ 污水处理技术的基本计算方法； ➢ 污水处理主要构筑物的构造及工作原理； ➢ 污水处理技术的应用范围和运行特点。
第二章 废水的物理处理
废水的物理处理法的去除对象是漂浮物、悬浮物质。
采用的处理方法与设备主要有： 1. 筛滤截留法：筛网、格栅、滤池与微滤机等； 2. 重力分离法：沉淀池、隔油池与气浮池等； 3. 离心分离法：离心机与旋流分离器等。
第一节 筛滤
第二节 水质水量调节
第三节 沉淀与上浮（气浮） 第四节 除油
第五节 过滤
第六节 离心分离与磁分离
第一节 筛滤 P54
格栅和筛网是去除废水中粗大悬浮物，保护后 续处理设施能够正常运转的一种简易的过滤预处理 设施。
一、格栅
格栅分类
按栅条间隙大小分为： 1.粗格栅（50-100mm） 2.中格栅（10-40mm） 3.细格栅（3-10mm）
Q
Q
原水 格栅
沉砂池
t 调节池
提升 泵房
t
一级 出水 二级 处理
例题：已知某化工厂的
酸性废水的日平均流量为 1000m3/d，废水流量及盐 酸浓度如图所示，详见下 表。求6小时的平均浓度 和调节池的容积。
时间
0～1 1～2 2～3 3～4 4～5 5～6 6～7 7～8 8～9 9～10 10～11 11～12 12～13 13～14 14～15 15～16 16～17 17～18 18～19 19～20 20～21 21～22 22～23 23～24
某化工厂酸性废水浓度和流量变化曲线
140
浓度
120
流量
100
80
60
40
20
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
t(h)
解：废水流量和浓度较高 的时间间段在12～18时之 内。此6h的废水平均浓度 为：
C 570037 4700 68 3000 40 5300 40 4350mg / L 37 68 40 64 40 40
格栅倾角(α)
L2 =0.5 L1 L1 =(B-B1)/2tanα1(α1=20°）
机械格栅=60-90°
人工格栅=30-60°
栅渣量(W1) 0.1-0.01m3 (粗格栅用小值，细格栅
h1
H
hLeabharlann H1 B1h h2h1
计算公式
α
B1
1.栅槽总长度
B
α1 l
L1 500
1000
L2
tgHα 1
3.格栅的间隙数量
第二节 调节 书P448
调节池的作用： 调节水量、均衡水质和预处理三种作用。
均衡水质的方法： 水泵强制循环、空气搅拌、机械搅拌、水力混
合。目前常用的是差时混合，即水力混合。优点是 没有运行费用，但设备较复杂。主要有对角线出水 调节池和折流调节池。
对角线出水调节池
折流调节池
调节池的设计
调节池主要由进水口、配水槽、隔板、水池、 储泥斗和出水口等组成。
个变化周期的时间。 调节后的平均浓度： C=∑CiQiti/qT 调节池容积： V=qT=∑qiti 3.若采用对角线出水调节池时：V=qT/1.4
调节池的位置
设置在一级处理之后二级处理之前，这样污泥和浮渣的问 题会少一些 将调节池设置在一级处理之前，在设计中就必须考虑设置 足够混合设备以防止悬浮物沉淀和废水浓度的变化，有时 还应该曝气以防止产生气味
流量（m3/h) 50 29 40 53 58 36 38 31 48 38 40 45 37 68 40 64 40 40 25 25 33 36 40 50
浓度×100（mg/L) 30 27 38 44 23 18 28 39 24 31 42 38 57 47 30 35 53 42 26 44 40 29 37 31
2.栅槽宽度 B=S(n-1)+en 4.栅槽总高度 H=h+h1+h2
n Qmax sinα ehv
5.栅渣量
W Qmax •W1 86400 K总 1000
二、筛网
作用：主要去除废水中含有的细小纤维、藻类等 种类：振动筛网、水力筛网、转盘式筛网等。
水力筛网
筛余物的处置
填埋、焚烧、堆肥或破碎机破碎成较小的碎块 后返回废水中处理。
V=1.2×qt=1.2×289＝347m3 1.2为保险系数 当无废水资料时，调节池容积可按平均流量6～8h计 算。
矩形对角线出水调节池的容积： V=qt/1.4=289/1.4＝206m3 当无废水资料时，调节池容积可按平均流量6～8h计 算。
矩形对角线出水调节池的尺寸为： 有效水深 ：取H=1.5m，得池面积A=137m2； 进而，取池宽B=6m，则长L=23m； 采用纵向隔板，间距为1.5m，将池宽分为4格。 设置泥斗：池长方向3个，池宽方向2个，斗坡角50度。
主讲教师
包 海 峰：22学时，主讲绪论和废水物理处理。 欧阳文璟：22学时，主讲化学、物理化学处理。 贾 丹：44学时，主讲废水的生物处理。
考核方式
考试。期末采用闭卷笔试(笔试成绩占80%， 平时成绩占20%)。无故旷课3次者平时成绩为0， 累计出勤率少于2/3不准参加考试。
《水污染控制工程》主要学习内容
h1
H B1
h
H1 B1
h h2
h1
α
B
α1 l
L1 500
1000
L2
tgHα 1
设计参数
项目
设计参数
过栅流速(v) 最大设计流量时：0.8-1.0m/s；
平均设计流量时：0.3m/s。
栅条净间隙(e) 粗格栅=50-100mm,中格栅=1040mm,
细格栅=3-10mm。
格栅收缩部分 的长度(L2)
按清渣方式分为： 1.人工清渣格栅 2.机械清渣格栅 （栅渣量>0.2m3/d时）
各种格栅及格栅除污机 动画演示
各种格栅及格栅除污机 动画演示
各种格栅
自动机械格栅
钢丝绳牵引格栅
WG型机械格栅
各种格栅除污机
弧形格栅除污机
进水泵房格栅除污机
格栅的设计
格栅的设计内容包括尺寸计算、水力计算、栅 渣量计算以及清渣机械的选用等。
书P452图11-7
你知道吗
习题：
1、废水的物理处理法的去除对象是
、
。
2、格栅按清渣方式分为：
、
。
3、格栅按条间隙大小分为：
、
、
。
4、调节池的作用有
、
和
三种作用。
5、均衡水质的方法有
、、、
。
6、计算调节池的容积，首先要确定
。
主要设计调节池的容积，调节池的容积要能够 容纳水质变化一个周期所排放的全部水量。
１－进水 ２－集水 ３－出水 ４－纵向隔墙 ５－斜向隔墙 ６－配水槽
调节池容积的计算
计算调节池的容积，首先要确定调节时间。 1.当废水浓度无周期性地变化时，则要按最不利
情况即浓度和流量在高峰时的区间计算。 2.当废水浓度呈周期性变化时，调节时间即为一
➢ 污水处理技术的基本术语、理论及理念；
➢ 污水处理技术的基本计算方法； ➢ 污水处理主要构筑物的构造及工作原理； ➢ 污水处理技术的应用范围和运行特点。

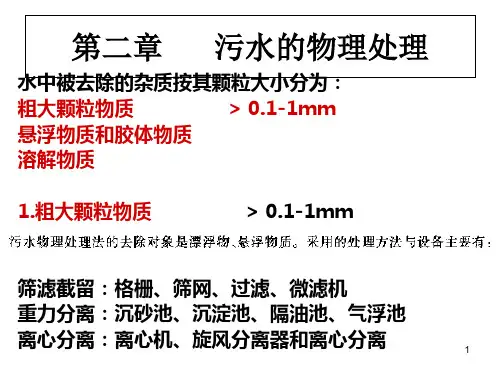

第二章 废水的物理处理
废水的物理处理法的去除对象是漂浮物、悬浮物质。
采用的处理方法与设备主要有： 1. 筛滤截留法：筛网、格栅、滤池与微滤机等； 2. 重力分离法：沉淀池、隔油池与气浮池等； 3. 离心分离法：离心机与旋流分离器等。
第一节 筛滤
第二节 水质水量调节
第三节 沉淀与上浮（气浮） 第四节 除油
第五节 过滤
第六节 离心分离与磁分离
第一节 筛滤 P54
格栅和筛网是去除废水中粗大悬浮物，保护后 续处理设施能够正常运转的一种简易的过滤预处理 设施。
一、格栅
格栅分类
按栅条间隙大小分为： 1.粗格栅（50-100mm） 2.中格栅（10-40mm） 3.细格栅（3-10mm）
Q
Q
原水 格栅
沉砂池
t 调节池
提升 泵房
t
一级 出水 二级 处理
例题：已知某化工厂的
酸性废水的日平均流量为 1000m3/d，废水流量及盐 酸浓度如图所示，详见下 表。求6小时的平均浓度 和调节池的容积。
时间
0～1 1～2 2～3 3～4 4～5 5～6 6～7 7～8 8～9 9～10 10～11 11～12 12～13 13～14 14～15 15～16 16～17 17～18 18～19 19～20 20～21 21～22 22～23 23～24
某化工厂酸性废水浓度和流量变化曲线
140
浓度
120
流量
100
80
60
40
20
0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
t(h)
解：废水流量和浓度较高 的时间间段在12～18时之 内。此6h的废水平均浓度 为：
C 570037 4700 68 3000 40 5300 40 4350mg / L 37 68 40 64 40 40
格栅倾角(α)
L2 =0.5 L1 L1 =(B-B1)/2tanα1(α1=20°）
机械格栅=60-90°
人工格栅=30-60°
栅渣量(W1) 0.1-0.01m3 (粗格栅用小值，细格栅
h1
H
hLeabharlann H1 B1h h2h1
计算公式
α
B1
1.栅槽总长度
B
α1 l
L1 500
1000
L2
tgHα 1
3.格栅的间隙数量
第二节 调节 书P448
调节池的作用： 调节水量、均衡水质和预处理三种作用。
均衡水质的方法： 水泵强制循环、空气搅拌、机械搅拌、水力混
合。目前常用的是差时混合，即水力混合。优点是 没有运行费用，但设备较复杂。主要有对角线出水 调节池和折流调节池。
对角线出水调节池
折流调节池
调节池的设计
调节池主要由进水口、配水槽、隔板、水池、 储泥斗和出水口等组成。
个变化周期的时间。 调节后的平均浓度： C=∑CiQiti/qT 调节池容积： V=qT=∑qiti 3.若采用对角线出水调节池时：V=qT/1.4
调节池的位置
设置在一级处理之后二级处理之前，这样污泥和浮渣的问 题会少一些 将调节池设置在一级处理之前，在设计中就必须考虑设置 足够混合设备以防止悬浮物沉淀和废水浓度的变化，有时 还应该曝气以防止产生气味
流量（m3/h) 50 29 40 53 58 36 38 31 48 38 40 45 37 68 40 64 40 40 25 25 33 36 40 50
浓度×100（mg/L) 30 27 38 44 23 18 28 39 24 31 42 38 57 47 30 35 53 42 26 44 40 29 37 31
2.栅槽宽度 B=S(n-1)+en 4.栅槽总高度 H=h+h1+h2
n Qmax sinα ehv
5.栅渣量
W Qmax •W1 86400 K总 1000
二、筛网
作用：主要去除废水中含有的细小纤维、藻类等 种类：振动筛网、水力筛网、转盘式筛网等。
水力筛网
筛余物的处置
填埋、焚烧、堆肥或破碎机破碎成较小的碎块 后返回废水中处理。
