机械制造工艺学第五章-2010.ppt
第5章 演示文稿PowerPoint2010

教案讲稿第五章演示文稿PowerPoint 2010[旧课复习]:复习内容:1. Excel的数据输入2. 公式和函数复习目的:加强学生熟练掌握Excel基本操作复习时长:大约15分钟[新课导入]:导入方式:展示一个自制作MV导入目的:让学生初步了解PowerPoint界面组成导入时长:大约10分钟[新课讲授]:重点:幻灯片的基本制作及修饰方法;幻灯片动画效果设置和超级链接。
掌握幻灯片的基本制作及修饰难点:幻灯片的修饰、自定义动画。
方法:运用多媒体辅助教学,采用案例教学和任务驱动等教学法。
5.1 PowerPoint 2010概述PowerPoint 2010是微软公司推出的办公软件Office 2010软件包中重要组件之一,主要用于制作各种演示文稿,如产品介绍、学术报告、项目论证、电子课件等。
这种演示文稿集文字、图形以及多媒体对象于一体,将要表达的内容以图文并茂、形象生动的形式在计算机或大屏幕上展示出来,为人们进行信息传播与交流提供了强有力的手段。
PowerPoint 2010的启动、退出和文件的保存与Word 2010、Excel 2010的启动、退出和文件的保存方式类似,只是PowerPoint 2010生成的文档文件的扩展名是“.pptx”。
因此,这些操作的具体方法在此就不详细介绍了。
一、PowerPoint窗口组成PowerPoint 2010工作窗口主要包括有标题栏、快速访问工具栏、菜单栏、功能区、幻灯片编辑区、状态栏、备注窗格等,如图5-1所示。
标题栏:在窗口的最上方显示文档的名称。
窗口控制按钮:左端显示控制菜单按钮图标,其后显示文档名称,右端包括最小化、最大化或还原和关闭按钮图标。
快速访问工具栏:显示在标题栏最左侧,包含一组独立于当前所显示选项卡的选项,是一个可以自定义的工具栏,可以在快读访问工具栏添加一些最常用的按钮。
菜单栏:是显示PowerPoint 2010所有的菜单项,如:文件、开始、插入、设计、切换、幻灯片放映、审阅、视图菜单。
机械制造工艺学ppt

案例三:某产品的质量控制工艺
总结词
某企业的生产管理工艺涉及生产计划、生产组织和生产控制等多个方面,以提高生产效率和降低成本。
详细描述
某企业的生产管理工艺需要从生产计划开始,根据市场需求和产能制定合理的生产计划。在生产组织环节,需要合理安排人员、设备和物料等资源,确保生产顺利进行。在生产控制环节,需要监控生产进度和成本,及时调整生产计划和资源安排,以确保按时交付产品并降低成本。同时,还需要建立完善的质量管理体系和安全生产制度,确保生产过程中的质量和安全。
总结词
某部件的装配工艺涉及了多个零件的组合和装配过程,需要考虑零件的精度、配合关系和装配顺序等因素。
详细描述
某部件的装配工艺需要将多个零件组合在一起,形成完整的机械系统。在装配过程中,需要考虑零件的精度和配合关系,以及合理的装配顺序。例如,某些零件可能需要先进行预装配,以确保在总装配过程中顺利完成。同时,对于一些高精度或特殊要求的零件,可能需要采用特殊的装配方法和技术,如激光对中、液压或气压调整等。
高速切削和高效磨削技术可大幅提高加工效率,降低生产成本。
高速切削与高效磨削
成组技术和计算机辅助工艺设计的应用可提高工艺设计的效率和准确性。
成组技术与计算机辅助工艺设计
绿色制造与可持续发展
智能制造与工业4.0
高性能材料与新加工方法
机械制造工艺学的发展前景
机械制造工艺学的实践案例
05
某零件的加工工艺是一个典型的机械制造工艺案例,涉及了车削、铣削、钻孔等多种加工方法。
案例二:某部件的装配工艺
某产品的质量控制工艺包括原材料检验、半成品检验和成品检验等多个环节,以确保产品质量达到预期要求。
总结词
某产品的质量控制工艺需要从原材料开始,对每个生产环节进行严格的质量控制。在原材料检验环节,需要对进厂的原材料进行质量检验,确保符合产品要求。在半成品检验环节,需要对每个生产工序的中间产品进行质量检验,以确保生产过程符合预期要求。在成品检验环节,需要对最终产品进行全面的质量检验,以确保产品质量达到预期要求

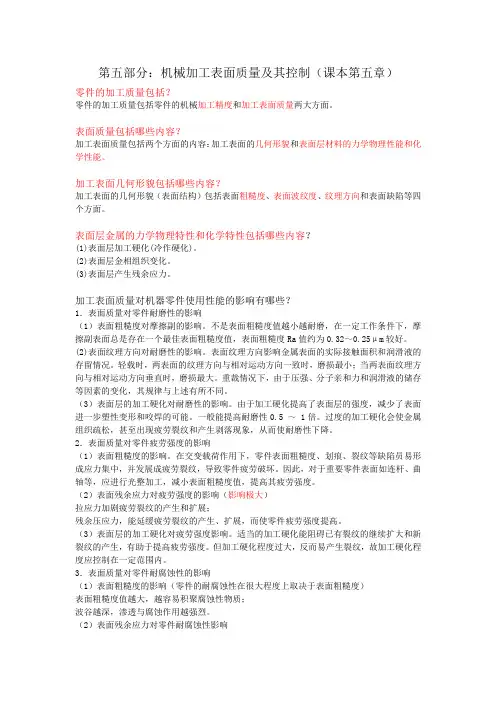

机械制造工艺学复习资料第五部分

第五部分:机械加工表面质量及其控制(课本第五章)零件的加工质量包括?零件的加工质量包括零件的机械加工精度和加工表面质量两大方面。
表面质量包括哪些内容?加工表面质量包括两个方面的内容:加工表面的几何形貌和表面层材料的力学物理性能和化学性能。
加工表面几何形貌包括哪些内容?加工表面的几何形貌(表面结构)包括表面粗糙度、表面波纹度、纹理方向和表面缺陷等四个方面。
表面层金属的力学物理特性和化学特性包括哪些内容?(1)表面层加工硬化(冷作硬化)。
(2)表面层金相组织变化。
(3)表面层产生残余应力。
加工表面质量对机器零件使用性能的影响有哪些?1.表面质量对零件耐磨性的影响(1)表面粗糙度对摩擦副的影响。
不是表面粗糙度值越小越耐磨,在一定工作条件下,摩擦副表面总是存在一个最佳表面粗糙度值,表面粗糙度Ra值约为0.32~0.25μm较好。
(2)表面纹理方向对耐磨性的影响。
表面纹理方向影响金属表面的实际接触面积和润滑液的存留情况。
轻载时,两表面的纹理方向与相对运动方向一致时,磨损最小;当两表面纹理方向与相对运动方向垂直时,磨损最大。
重裁情况下,由于压强、分子亲和力和润滑液的储存等因素的变化,其规律与上述有所不同。
(3)表面层的加工硬化对耐磨性的影响。
由于加工硬化提高了表面层的强度,减少了表面进一步塑性变形和咬焊的可能。
一般能提高耐磨性0.5 ~ 1倍。
过度的加工硬化会使金属组织疏松,甚至出现疲劳裂纹和产生剥落现象,从而使耐磨性下降。
2.表面质量对零件疲劳强度的影响(1)表面粗糙度的影响。
在交变载荷作用下,零件表面粗糙度、划痕、裂纹等缺陷员易形成应力集中,并发展成疲劳裂纹,导致零件疲劳破坏。
因此,对于重要零件表面如连杆、曲轴等,应进行光整加工,减小表面粗糙度值,提高其疲劳强度。
(2)表面残余应力对疲劳强度的影响(影响极大)拉应力加剧疲劳裂纹的产生和扩展;残余压应力,能延缓疲劳裂纹的产生、扩展,而使零件疲劳强度提高。
(3)表面层的加工硬化对疲劳强度影响。
机械制造工艺学5

ydj
Fy kdj
y jj
Fy k jj
yg
Fy kg
1 1 1+1 1 kxt k jc kdj k jj kg
工艺系统刚度分析
1 1 1+1 1 kxt k jc kdj k jj kg
公式分析:刚度低的环节对总刚的贡献最大。 欲提高工艺系统的总刚度,应从刚度最低的环节出 发。工艺系统受力变形对加工精度的影响分析,也 应以此为原则。
刨削
车削
负刚度对加工质量不利,应尽量避免。
工艺系统的总变形
工艺系统是由机床、刀具、夹具和工件四者组成的 一个整体。
在切削力作用下,各部分都将发生变形。将各部分
在同一处的法向变形叠加,即得到工艺系统的总变
形。
yxt y jc ydj y jj yg
根据上述定义,有
y jc
Fy k jc
4 减少导轨误差的措施
(1)在机床安装时要有良好的基础,必须进行严 格的测量和校正;
(2)在机床使用期间应定期复校和调整,以减小 机床导轨的扭曲变形;
(3)加强机床的日常保养和维护,保持机床的清 洁,运动部件要经常加油润滑。
(三)、机床传动误差
1)机床传动误差: 螺纹加工或用展成法加工齿轮时,必须保证
基本形式:径向圆跳动、端面圆跳动、角度摆动
径向圆跳动:影响圆柱面的精度
交点位置 固定不变
端面圆跳动:影响端面形状和轴向尺寸精度;加工 螺纹时,影响螺距精度
角度摆动:影响圆柱面与端面加工精度
实际的主轴回转误差是这三种误差的综合,周期性 的合成运动。
2、主轴回转误差的影响因素
主轴误差、轴承误差、轴承间隙、轴承与孔的配合、 主轴系统的径向不等刚度、热变形(润滑、冷却)
机械制造技术基础B 第五章 第五、六节ppt课件

第一节 概述 第二节 零件的工艺性分析 第三节 定位基准的选择 第四节 机械加工工艺道路的拟定 第五节 工艺尺寸链 第六节 装配工艺
第五节 工艺尺寸链
本节内容 一、尺寸链的定义、组成及分类
二、尺寸链的计算
第五节 工艺尺寸链 一、尺寸链的定义、组成及分类
1. 尺寸链 在机械加工过程中,由相互联络的尺寸按一定顺序首位相接, 陈列成的尺寸组合。
①镗内孔至Ф39.60+0.1mm; ②插键槽至尺寸A; ③热处置; ④磨内孔至Ф40 0+0.05mm,
同时保证键槽深度43.6 0+0.34mm。
第五节 工艺尺寸链
解 这里设计尺寸43.6 0+0.34mm 是间接保证的,故为封锁 环。画出尺寸链图,得知尺寸A 和内孔半径20 0+0.025mm为 增环,镗孔半径 19.80+0.05mm为减环。
结论 由于基准不重合,当组成环公差之和大于封锁环的公差 时,须重新决议组成环的公差,即减小其制造公差。
第五节 工艺尺寸链
〔2〕工序尺寸和工序公差的计算 例3 如图一带键槽的内孔,孔淬火后需磨削,故键槽深度的最 终尺寸43.6 0+0.34mm不能直接获得,即插键槽的深度只能作 为加工中的工序尺寸。试计算插键槽的工序尺寸A及其公差。 有关内孔及键槽的加工顺序是:
E 2 I E 1 S E 0 S 0 0 .2 5 0 .2m 5 m L2 3500.1.25mm
α0 α1
第五节 工艺尺寸链
由封锁环的公差计算式得:
T0T1T2
T 2 T 0 T 1 0 .1 0 .0 5 0 .0m 5m
另外,从零件图的设计要求来看,L2 是设计尺寸链的封锁环, 其上下偏向的要求应为
机械制造工艺学PPT课件

编辑版pppt
21
5.2.3 工艺规程设计的步骤
工艺规程设计所需的原始资料:
(1)产品装配图、零件图;
(2)产品验收质量标准;
(3)产品的生产纲领及生产批量;
(4)毛坯材料与毛坯生产条件;
(5)制造厂的生产条件,包括机床设备、工艺装备的规
格性能及使用状况,工人技术水平以及自制工艺装
备能力、能源状况等资料;
③ 展成法(范成法)
利用刀具和工件作展成运动时,刀刃在被加工表面上的包络面形成 成形 表面。
形状精度主要取决于机床展成运动的传动链精度与刀具的制造精度
举例:齿轮加工。
编辑版pppt
35
5.3.3 定位基准的选择
定位基准选择得正确与否是关系到工艺路线和夹具结构设计是否合理 的主要因素之一,并将影响工件的加工精度、生产率和加工成本。
编辑版pppt
9
(5)工位
工件在一次安装中,在机床上占据每一个位置所连续完 成的那部分工序。
为了减少工件的安装次数, 提高生产效率,常采用多 工位夹具或多轴(或多工 位)机床,使工件在一次 安装后先后经过若干个不 同位置顺次进行加工。
编辑版pppt
10
工序、安装、工位、工步和走刀之间的关系如下:
机械制造工艺学
授课教师:杨 军
编辑版pppt
1
第5章 机械加工工艺规程的制定
5.1 零件制造的工艺过程 5.1.1 生产过程
生产过程:
制造机器或零部件所经历的劳动过程(相互关联) 的总和。
包括 产品设计、生产准备、原材料的运输和保管、 毛坯制造、机械加工、热处理、装配和调试、检验和试 车、喷漆和包装等子过程。
编辑版pppt
37
机械制造工艺学五实用课件

完全互换法的特点 1)零件可完全互换,装配质量稳定; 2)装配过程简单,生产率高; 3)容易实现零部件的专业化生产,便流水作业; 4)有利于产品维护和零件部件更换 5)零件加工要求较高,不一定按经济加工精度制
造; 6)可用于各种生产类型。
完全互换法,是按极值法计算装配尺寸链。
为保证装配精度,各组成环的公差之和应小于等于 封闭环的公差。 对于直线尺寸链组成环传递系数等于1
二、制订装配工艺规程的步骤
1、分析产品的装配图和产品验收技术条件 审核产品图样的完整性、正确性,分析产品的结
构工艺性,审核装配技术要求和验收标准。 2、确定装配方法和组织方式;
装配方法与组织形式取决于产品的结构特点和 生产纲领,应考虑现有生产条件和设备;
装配组织方式分固定式和移动式 固定式装配在一个固定的工作地完成,多用于 单件小批生产或重量大、体积大的批量生产中。 移动式装配是用传送带或小车按装配顺序从一 个装配工作地移到下一个装配工作地完成产品的装配工 作;
二、装配尺寸链的建立
一、装配尺寸链的概念
装配尺寸链:在机器的装配关系 中,由有关零件的尺寸或者相互位置 组成的尺寸链。
组成:组成环、封闭环
封闭环:是要保证的装配精度和技术 要求.它不是一个零件或部件上的尺 寸,而是不同零部件表面或轴线之间 的相互位置尺寸,是装配后形成的。
组成环:对装配精度要求发生直接影 响的那些零部件的尺寸和位置关系, 都是组成环。 组成环也分增环和减 环.
床身 1003 1
垫板上涂铅油 2001 8
车床床身装配简图 床身部件装配系统图
1001 1
1004 1
1002 1
1005 1
油盘总成 P01 1
2002 8 2004 4
005第五章-非线性电路分析方法与混频器-2010概要

t
vs
VBB
5.3.3 晶体管混频器的分析
混频管跨导随本振电压V0变化
5.3.3 晶体管混频器的分析
ic f (VBB v0 ) f '(VBB v0 )vs
f (VQ v2 )和f ' (VQ v2 ) 都是简谐振荡电压v2的函数。
晶体管跨导
将 v1 V1m cos1t 和 v2 V 2m cos2t 代入上式中可得:
i (I 0 I1m cos2t I 2m cos 22t ) (g0 g1cos2t g 2 cos 22t )V 1m cos1t
折线归一化电流 与Z值的关系
模拟乘法器电路在调幅相关章节中详述。
只有两个 输入电压 幅度较小, 晶体管处 于线性区 时,乘法 器才呈现 理想特性。
v o Kv1v 2
(3)开关函数分析法
大小两个信号同时作用于非线性元件时 的原理性电路
id
rd
1 RL
S (t )(v1
v2)
S (t)
a2 2
V2m
2
a3 4
V2
m
3
a1V1m
3 4
a3V1m33 2a3V2 m 2V1m
a2 2
V1m 2
1 4
a3V1m 3
3 4
a2V1mV2m
a3V2mV1m 2
a2V1mV2m
3 4
a3V1m 2V2m
3 4
a3V2mV1m
2
3 4
a3V1m
2V2m
《机械制造工艺学》第二版-王先奎-课件机械

王先奎教授是机械制造工艺学领域的专家,拥有丰富的教学和研究经验。
内容概述
本书主要讲解了机械制造工艺学的基础知识和各个领域的技术与方法。
主要章节
1 第一章:机械制造
工艺基础
2 第二章:金属材料
与热处理工艺
3 第三章:切削加工
工艺
介绍机械制造工艺学的基 本概念、原理和流程。
讨论金属材料的性质和热 处理的方法与应用。
《机械制造工艺学》第二版-王 先奎-课件机械
这是一本介绍机械制造工艺学的课件,作者是王先奎。内容包括机械制造基 础、金属材料和热处理、切削加工、非传统加工、焊接等领域。通过学习, 你将了解到相关理论知识并掌握机械制造工艺的技能。
书籍介绍
《机械制造工艺学》第二版
这本书是一本全面介绍机械制造工艺学的教材,适用于工科专业的学生和从业人员。
学习目标和收获
1 了解机械制造工艺与相关理论知识
通过学习,你将掌握机械制造工艺学的基本概念、原理和方法。
2 掌握机械制造工艺的技能
通过实践和实验,你将学会使用各种机械制造工艺的技术和工具。
介绍各种切削加工方法和 工具,如铣章:焊接与焊
接工艺
6 第六章:热成形与
热处理工艺
讨论非传统加工方法,如 电火花加工、激光加工等。
介绍焊接的原理、方法和 常见焊接工艺。
讨论热成形工艺和材料的 热处理方法。
7 第七章:塑性成形工艺
介绍塑性成形工艺和常见塑性成形方法,如锻造、压延等。
机械制造工艺学_课件-PPT精选文档-PPT精品文档

一、机器装配的基本概念
机器装配
在一个基准零件上,装上若干个部件、组件、套件和零件 就成为机器或称产品。一台机器只能有一个基准零件,其作 用与上述相同。为形成机器而进行的装配工作,称之为总装。
图5-5 某型号曲轴磨床
10
二、不同生产类型装配工艺特点与组织形式
表5-1 装配组织形式的选择与比较
本章难点
装配尺寸链
2
机械制造工艺学
第五章 机器装配工艺
Machine Assembling
第一节 机器装配概述
Introduction to Machine Assembling
3
一、机器装配的Βιβλιοθήκη 本概念 机器装配 机械装配是按规定的精度和技术要求,将构成机器的零 件结合成组件、部件和产品的过程。装配是机器制造中 的后期工作,是决定产品质量的关键环节。 机器装配基本作业 清洗 连接 校正、调整与配作 平衡 验收、试验 相互位置精度 相互运动精度 机器装配精度 相互配合精度
第5章 机器装配工艺
本章要点
装配工艺方法
装配尺寸链
装配工艺规程制定
自动装配
1
本章概述
教学目的及要求
通过学习掌握装配的基本概念及装配精度等零件精度的 关系。了解生产类型与装配方法的关系,熟练掌握装配 尺寸链的组成,建立计算方法,了解装配工艺规程制定 的原则、内容和步骤。
本章重点
△掌握机器结构的装配工艺性,○具备正确计算装配尺 寸链的方法。
图5-1 卧式万能铣床工作台面 对升降台垂直移动的垂直度要求
5
一、机器装配的基本概念
装配工艺系统图 为了便于装配,通常将机器分成若干个独立的装配单元。 图装配单元通常可划分为五个等级,即零件、套件、组 件、部件和机器(图6-2)
最新机械制造工艺学第五章

零零零零零 件件件件件 基准零件
零 件
机器
部部 件件
组套 件件
机器装配系统示意图
________________________________ __________________
§5.1 机器装配概述
套件与组件示例
a)套件
套件和组件示例
b)组件
________________________________ __________________
机器结构应便于装配
★设计过程中应预先考虑到机器结构 便于机器的制造、维修或拆卸
________________________________ __________________
§5.3 机器的装配工艺性
机器结构应便于拆卸
________________________________ __________________
床身部件___装___配___系____统___图__
油盘总成 P01 1
用水平仪检查 导轨的直线度
床身总成 Z01 1
§5.3 机器的装配工艺性
机器结构应能分成独立的装配单元
________________________________ __________________
§5.3 机器的装配工艺性
机械制造工艺学
________________________________ __________________
第五章 机器装配工艺过程设计
本章要点
装配方法 装配尺寸链 装配工艺规程制定 自动装配
§5.1 机器装配概述
机器装配 机械装配是按规定的精度和技术要求,将构成机器的零 件结合成组件、部件和产品的过程。装配是机器制造中 的后期工作,是决定产品质量的关键环节。
第五章_对映异构2010

(二)R-S命名法( IUPAC 法):
步骤: 1. 将手性碳原子上四个基团按次序规则排列(a>b>c>d)
2. 将排在最后的基团d 放臵对面, 观测剩余三个基团的顺序,
如果 如果
a
a
b
b
c顺时针方向排列,构型为 R (Rectus)
c 逆时针方向排列,构型为 S (Sinister)
R
S
例如:
【重点与难点】
对映异构与分子结构的关系,含手性碳原子化合物的对映异构、 构型的表示方法与标记(R、S标记法)是本章的重点。难点为复 杂分子对映异构的判断及几种构型表示法之间的转换 。
第一节 对映异构与分子结构的关系
一、立体异构现象
1、碳干异构 构造异构
Constitution
2、官能团异构 3、官能团位臵异构 4、互变异构 顺反异构 构型异构
Br
Cl
H C2H5
R-
S
R、S构型命名小结:
1. 最小基团处于竖键时:A→B →C顺时针为R型 A→B →C逆时针为S型 2. 最小基团处于横键时:A→B →C顺时针为S型 A→B →C逆时针为R型
3
COOH HO C CH2SH
1
H
2
S-2-羟基-3-巯基丙酸
思考题: P156,T5.8 将题中楔形式改写成Fischer投影式, 并判断其构型是R还是S。
法国化学家贝尔 (Le Bel) 也在 同年独立发表了 类似文章。
Jacobus Henricus van ‘t Hoff (1852-1911),
第一个Nobel化奖获得者(1901)
手性( Chirality):与人的手一样,物质 与其镜像的关系相似但不能重合的性质。 手性分子(Chiral Molecule):具有手性 的分子。 非手性分子(Achiral molecule):分子可 以与其镜像重合,则这种分子为非手性分子。 对映异构体(Enantiomers) :两个立体异 构体若满足互为镜像,且不能重叠的关系, 则两者都是手性分子且互为对映异构体。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1001 1
车床床身装配简图 床身部件装配系统图
1004 1
1002 1
1005 1
油盘总成 P01 1
2002 8 2004 4
2003 4
2006 4
2005 4 用水平仪检查 导轨的直线度
床身总成 Z01 1
4、划分装配工序; 主要工作如下:
1)确定工序集中和分散的程度; 2)划分装配工序,确定装配内容; 3)确定各工序所需要的设备和工具,如需专用设备(力矩扳
二、装配尺寸链的分类
根据各组成环的特点,装配尺寸链分为: 直线尺寸链:由长度尺寸组成,各尺寸环彼此平行。 角度尺寸链:由角度、平行度、垂直度组成。 平面尺寸链:由成角度关系布置的长度尺寸组成,各尺寸
环在同一平面内或平行平面内。 空间尺寸链:由位于三维空间的尺寸环组成的尺寸链。
三、装配尺寸链的查找方法
1、极值法
考虑各装配尺寸在极限条件下,满足装配技术要求 的计算方法。计算所得的组成环公差过于严格,特别 是在装配精度要求高,组成环数目比较多时,计算所 得的公差非常甚至无法保证,它一般用于组成环数少, 精度要求不太高的场面。
2、概率法
极限法简单可靠,但缺点是公差过于严格,根据概 率论,装配时各组成环同时处于极限状况的机会很少, 在组成环数多,且为大批量生产时,这种极端情况出 现的机会很小,不必考虑。
第五章 装配工艺过程设计
第一节 概述
机械装配:是按规定的精度和技术要求,将构成机器的 零件结合成组件、部件和产品的过程。
装配是机器制造过程的最后一个阶段,其工作包括组 装、调整、检验、试车和试验等。产品质量最终是通过 装配来保证,装配质量直接影响产品的工作性能。
装配通常是手工完成,通过装配可以发现零件在制 造过程中所存在的问题,并加以改进。
大批大量生产中用概率法,可扩大零件制造公差, 降低生产成本。
第五节 保证装配精度的装配工艺方法
选择装配方法,其实质就是在满足装配精度要求 的前提下,选择经济合理的解尺寸链方法。
保证装配精度的工艺方法有:互换法、分组装配 法、修配法与调整法。分别适用于不同的场合。 一、互换装配法
按互换程度的不同分为完全互换法与大多数互换法。 1 、完全互换法
一、装配精度
1、装配精度的内容 1)相互位置精度
指相关零件间的距离精度和相互位置精度 如齿轮轴的中心距、平行度、垂直度及同轴度等 2)相对运动精度 零部件之间在运动方向和相对运动速度上的精度。 如溜板在导轨上的移动精度,与主轴的平行度, 齿轮加工时主轴的转速度和工作台的转速关系。 3)相互配合精度 指配合表面的配合质量和接触质量 配合质量指配合间隙或过盈量, 接触质量指接触面积的大小和接触点的分布,如齿轮
零件→套件(合件)→组件(总成)→部件→机器
套件:在基准件上,装一个或若干个零件形成永久 性连接,称套装,是最小装配单元。
组件:在基准件上,装上若干个套件和零件而形成 组合体,称组装。
a)套件
b)组件 套件和组件示例
部件:在基准件上,装上若干个组件、套件和零件 而形成的组合体,称部装
机器:在一个基准件上,装上若干个部件、组件、 套件和零件而形成的整台机器,把零件和部件装 配成最终产品的过程称总装.
在全部产品中,装配时各组成环零件不需任何选 择、修配、调整就能保证规定装配技术要求。其实质 就是控制零件加工误差保证装配精度的一种方法。
完全互换法的特点 1)零件可完全互换,装配质量稳定; 2)装配过程简单,生产率高; 3)容易实现零部件的专业化生产,便流水作业; 4)有利于产品维护和零件部件更换 5)零件加工要求较高,不一定按经济加工精度制造; 6)可用于各种生产类型。
在机械制造的全过程中,设计、加工、装配是密 切相关的,有时是相互矛盾的,研究装配的目的就是 要顾及这些矛盾,在满足使用要求的前提下,尽可能 采用经济公差,寻求最有效最经济的装配方法,达到 质量好,效率高、成本低的目的。为此在设计的时候 就要进行尺寸分析,分析有关零件的误差对装配精度 的影响,再合理标注零件制造公差及技术要求,达到 保证质量降低成本的目的。
机器装配基本作业
清洗 连接 校正、调整与配作 平衡 验收、试验
装配单元:任何机器或产品都是由零件和部件组成,为便于 生产组织,通常将机器划分为多个可独立装配的部分,称 装配单元。
零件是组成机器的最小单元。一般是先将零件组装成 套件、组件、部件,然后再装到机器上。直接装到机器上 的零件并不多。
装配的一般过程:
1、装配尺寸链建立步骤 1)确定封闭环:封闭环就是装配技术要求,装配后形成的。 2)查组成环: 方法一:以封闭环两端的零件为起点,沿装配精度要求的
位置方向,以装配基准为联系线索,分别查装配关系中 影响装配要求的有关零件,直至同一基准零件,甚至同 一基准面。 方法二:从封闭环的一端开始依次查找直到封闭环的另一 端,也可以从共同的基准零件或基准面开始分别查到封 闭环的两端。
大批大量生产 ,不仅要制定装配工艺卡,而 且要制定装配工序卡,直接指导操作人员进行装 配。
第三节 装配结构的装配工艺性
产品结构的装配工艺性直接影响产品的装配周期,所 耗费的劳动量,成本的高低以及机器的使用性能。
好的装配工艺性是指在装配过程中,不用修配和机械 加工、劳动量少,装配时间短。 一、产品结构应能分解成独立的装配单元
即装配尺寸链环数最少原则。 在装配精度要求既定的情况下,组 成环数目越少,则每个组成环所分配的 公差就越大,零件加工越容易,越经济, 所以在产品结构设计中尽可能使影响装 配精度的零件数减至最少。 尺寸链中,每一个有关零部件只有一 个尺寸作为组成环列入尺寸链中,即一 件一环。这就要求连接两个装配基准面 间的尺寸应直接标注在零件图上。 组成环数目等于有关零件的数目, 这就是装配尺寸链最
零 件
机器
部部 件件
组套 件件
机器装配系统图
二、装配工艺系统图
在制订装配工艺规程的过程中,表明产品零部件间 相互关系及装配流程的示意图。
每个零件用一个方框表示,包含零件名称、图号和 数量等信息。
装配时从基准件开始,沿水平线自左向右进行。通 常将零件画在上方,套件、组件和部件画在下方。排列 次序表示装配的顺序。主要用于大批大量生产。
装和运输.
二、减少装配时的修配和机加工作量
产品在装配过程中,难免要对某些零件进行修配, 这些工作多数由手工操作完成,不仅要求技术水平高,而 且难以事先确定工作量,因此设计时要尽量减少修配工作 量。
为减少修配工作量,尽量减少不必要的配合面,
用
调 整 装 配 法 代 替 修 配 法
装配时尽量减少机械加工,否则影响装配工 作的连续性
二、装配尺寸链的建立
一、装配尺寸链的概念 装配尺寸链:在机器的装配关系中, 由有关零件的尺寸或者相互位置组成 的尺寸链。 组成:组成环、封闭环 封闭环:是装配要保证的装配精度和技 术要求.它不是一个零件或部件上的 尺寸,而是不同零部件表面或轴线之 间的相互位置尺寸,是装配后形成的。 组成环:对装配精度要求发生直接影响 的那些零部件的尺寸和位置关系,都 是装配尺寸链的组成环。 组成环也分为增环和减环.
2、装配精度与零件精度的关系
装配精度直接由相关零 件的制造精度来保证。
如卧式车床中,为满足 尾座移动与溜板移动的平行 度要求,只需保证床身上的 导轨AB面平行即可。
对于某些装配精度要求高的项目,或者组成部件的 零件数目比较多,装配精度如果完全由有关零件的加 工精度来保证,则对各零件的加工精度要求很高,甚 至无法加工。因此在生产中常采用一定的工艺措施来 保证最终装配要求。
3)装配尺寸链的方向性
同一装配结构中,不同位置方向都有装配精度要求时, 应按不同方向建立装配尺寸链。如蜗杆传动副结构。
四、装配尺寸链的计算方法
计算尺寸链存在两种情况:正计算,反计算 正计算:已知组成环求封闭环。即已知产品装配图和全 部零件图,用以验算组成环的公差和基本尺寸及偏差是否 正确,是否能满足装配精度要求。 反计算:已知封闭环求组成环,用于产品设计阶段,即 根据装配精度指标确定组成环公差、基本尺寸、偏差,然 后标注在零件设计图纸上。 反向计算分配封闭环的公差有三条原则:等公差分配、 等公差等级分配、按具体情况分配。
三、机器的结构应便于装配和拆卸
应考虑扳手的工作空间
第四节 装配尺寸链
产品质量:由零件的设计质量、加工质量和装配质量 共同保证. 正确规定机器的装配精度要求是产品设计中的重 要环节。装配精度不仅影响产品的质量,而且影响制造的 经济性。
由于部件、总成是由零件装配而成,而零件在加工中 存在误差,把含误差的零件组合在一起形成累积误差,因 此零件的精度直接影响到相应的装配精度,一般来说装配 精度由组成零件的有关加工精度来保证。
一、制订装配工艺规程的基本原则及原始资料
1、基本原则 1)保证产品装配质量,延长产品使用寿命; 2)合理安排装配顺序,减少钳工的劳动量,缩短装配周期; 3)减少占地面积,提高单位面积的生产率 4)尽量降低装配生产成本 2、原始资料 1)产品装配图和产品验收标准(及与甲方签订的技术协议) ;
包括总装图和部件装配图等 2)产品的生产纲领
装配方法与组织形式取决于产品的结构特点和生产 纲领,应考虑现有生产条件和设备;
装配组织方式分固定式和移动式;固定式装配在一 个固定的工作地完成,多用于单件小批生产或重量大、体 积大的批量生产中。
移动式装配是用传送带或小车按装配顺序从一个装 配工作地移到下一个装配工作地完成产品的装配工作;
分连续移动、间歇移动和变节奏移动。 移动式装配多用于大批大量生产。
3、划分装配单元,确定装配顺序; 先将产品划分为套件、组件和部件等装配单 元,每级装配单元都要选定装配的基准件。
装配基准件应是产品的基体或主干零部件。
划分装配单元后,可以安排装配顺序,一般原 则是先难后易、先内后外、先下后上、先大后小, 预处理工序在前。
