金属屋面课件
金属屋面系统浅析 ppt课件
PPT课件
10
金属屋面材料
屋面专用配件
屋面专用 配件
屋脊
檐口
采光瓦
通风器
高低跨 板搭接处 屋面板
金属挡水 板
屋脊加强 板
檐口压条 板
ห้องสมุดไป่ตู้
檐口加强 板
天沟拉带
堵头
天沟衬板 金属堵头
橡胶堵头
泡沫堵头
PPT课件
1
培训内容
一：常用金属屋面系统介绍 二：金属屋面材料（本次培训不作为重点） 三：部分金属屋面技术要点
PPT课件
2
常用金属屋面系统介绍
常用金属屋面系统分类
常用金属屋面系统
打钉板系列 屋面系统
角驰系列 屋面系统
360度咬合、直 立锁边板
屋面系统
暗扣板系列 屋面系统
直立锁缝LOK 板屋面系统
* 夹芯板指一些带波的夹芯板，常用芯材用聚苯乙稀、聚胺脂、岩棉等。常用板厚为50mm、75mm、100mm。
PPT课件
9
金属屋面材料
屋面保温材料 屋面保温材料有玻璃丝棉、岩棉、聚苯乙稀、聚胺脂、酚醛。最常用的
是玻璃丝棉，岩棉、聚苯乙稀、聚胺脂、酚醛常是用作夹芯板的芯材。玻 璃丝棉简称玻璃棉，参数很多，我们必须要关注的是厚度、容重以及贴面。 这些参数可能参考欧文斯（常用优质品牌）保温棉资料。
900型
※镀锌 钢承板
900型
* 屋面板材材料主要有镀锌、镀铝锌、铝镁锰、钛锌，前面两种为主，镀锌及镀铝锌表示方法为ZXX，AZXX。 * 板材基板厚度根据不同厂家，主要有三种系统。一是BHP板：0.35、0.42、0.48、0.50、0.55、0.6等；二是宝钢
板：0.35、0.4、0.45、0.5、0.55、0.6；三是国内其它品牌：0.376、0.426、0.476、0.526、0.576、0.626等。
《金属屋面》课件
金属屋面可以 根据建筑物的 风格、用途、 地理位置等因 素进行选择和 设计，以满足 不同用户的需
求。
金属屋面的应用场景
公共建筑：如学校、医院、 图书馆等
商业建筑：如商场、写字楼、 酒店等
工业建筑：如工厂、仓库、 物流中心等
住宅建筑：如别墅、公寓、 住宅小区等
农业建筑：如温室、养殖场、 仓库等
特殊建筑：如体育馆、展览 馆、博物馆等
生态友好： 采用环保 材料，减 少对环境 的影响
智能科技： 利用智能 技术，提 高建筑的和采光， 提高居住 者的健康 水平
循环利用： 采用可循 环利用的 材料，减 少建筑垃 圾的产生
社区融合： 与周边环 境相融合， 提高社区 的整体品 质
感谢您的观看
钛合金：轻质、高强度、耐腐蚀 锌合金：耐腐蚀、易加工、经济实惠 镍合金：耐腐蚀、高强度、易加工
金属材料的性能要求
耐腐蚀性：能够抵抗各种环境因素的腐蚀 耐候性：能够适应各种气候条件，如高温、低温、潮湿等 防火性：具有良好的防火性能，能够抵抗火灾 抗震性：具有良好的抗震性能，能够抵抗地震等自然灾害 环保性：不含有害物质，对环境友好 美观性：具有良好的外观和质感，能够与建筑风格相协调
智能化技术的应用
智能监控系统：实时监控金属屋面的状态，及时发现问题并报警 智能维护系统：自动检测金属屋面的损坏情况，并自动进行维护 智能能源管理系统：优化金属屋面的能源使用效率，降低能耗 智能安全系统：提高金属屋面的安全性，防止盗窃、火灾等事故发生
绿色建筑的发展趋势
节能环保： 采用可再 生能源， 减少能源 消耗
基础结构的搭建
基础结构设计： 根据建筑设计要 求，确定基础结 构的尺寸、形状 和材料
基础结构施工： 按照设计要求， 进行基础结构的 施工，包括挖土、 浇筑混凝土、安 装钢筋等
屋面工程-金属板材屋面
16-6 金属板材屋面金属板材屋面是指采用金属板材作为屋盖材料，将结构层和防水层合二为一的屋盖形式。
金属板材的种类很多，有锌板、镀铝锌板、铝合金板、铝镁合金板、钦合金板、铜板、不锈钢板等。
厚度一般为0.4~1.5mm，板的表面一般进行涂装处理。
由于材质及涂层质量的不同，有的板寿命可达50年以上。
板的制作形状有多种多样，有的为复合板，即将保温层复合在两层金属板材之间，也有的为单板。
施工时，有的板在工厂加工好后现场组装，有的根据屋面工程的需要在现场加工。
保温层有的在工厂复合好，也可以在现场制作。
所以金属板材屋面形式多样，从大型公共建筑到厂房、库房、住宅等均有使用。
故规范规定金属板材屋面的适用范围为防水等级为I~III级的屋面。
16-6-1 材料要求16-6-1-1 金属板材的规格及技术性能金属板材目前使用较多的是金属压型夹心板，其规格及技术性能可参考表16-77和图16-43。
金属板材应边缘整齐、表面光滑、外形规则，不得有扭翘、锈蚀等缺陷。
图16-43 金属压型夹心板断面金属板材规格性能表16-77项目规格和性能屋面板宽度（mm）1000屋面板每块长度（m）≤12屋面板厚度（mm）40 60 80板材厚度（mm）0.5 0.6 0.5 0.6 0.5 0.6适用温度范围（℃）-50~120耐火极限（h）0.6重量（kg/m2）12 14 13 15 14 1616-6-1-2 金属板材连接件及密封材料的要求金属板材连接件及密封材料参见表16-78。
连接件及密封材料的材料要求表16-7816-6-1-3 金属板材保管运输的要求金属板材的堆放场地应平坦、坚实，且便于排除地面水，堆放时应分层，并每隔3~5m处加放垫木。
人工搬运时不得扳单层钢板处，机械运输时应有专用吊具包装。
16-6-2 施工准备工作1．檩条的规格和间距应根据结构计算确定，每块屋面板端除应设置檩条支承外，中间还应设置1根或1根以上檩条。
檩条间距可参考表16-79。
金属屋面围护系统
2.2设计原则
• （一）水密性设计
1、提高金属屋面系统水密性，防止外部水浸入。 2、《屋面工程技术规范》GB50345中对关于“防水层”的定
义为：能够隔绝水而不使水向建筑物内部渗透的构造层。
3、根据防水层的定义判断，从严格意义上讲金属屋面中的压 型金属板面板和金属夹芯板均属于有缝连接材料，无论怎 样的板型与构造都无法完全隔绝水分的渗透，金属屋面中 最外层的金属面板系统理论上不具有水密性，属于构造排 水系统，主要功能是快速排除屋面外部水，因此对于防水 要求较高的屋面系统，就需要增加防水垫层或防水透气层， 来帮助屋面系统增加水密性标准，防止外部水渗漏。
接部位，沿搭接边纵向方向，采用专用紧固件，将下层防水卷材固定 于金属压型钢板基层，再采用可靠的连接方法（如TPO、PVC防水卷材， 采用热风焊接方法将两副卷材连接），将上层防水卷材与下层防水卷 材连接。
3.3连接设计
• （二）单层卷材防水连接方式 • 2）线式固定 • 线性固定是一种非常灵活的防水卷材连接方式，固定件的位置不受防
3.3连接设计
• （一）金属板防水层连接方式 • 根据连接、固定方式不同，金属板防水层可分为搭接型板（穿
透式固定板型）、扣合型板和咬合型板。 • 搭接型板是成型板纵向边为可相互搭合的压型边，板与板自然
搭接后通过紧固件与结构连接的压型金属板。
（a）搭接型板连接构造（无固定支架） （b）搭接型板连接构造（有固定支架） 搭接型金属板连接构造
金属屋面支撑系统放热桥构造
2.2设计原则
• （三）排水设计 1、按照构造排水方式的原则设计金属屋面系统构造
排水方式的特征是通过快速排除雨水来达到防水效 果，如果雨水不能迅速排除，渗漏问题就会不可避 免的发生，故及时有效的排除雨水对保证系统防水 能力至关重要。 2、地域气候特征、金属屋面坡度、面板板型波高、 横向连接方式、竖向搭接长度、屋面泛水处理、天 沟蓄排水能力等因素都直接影响整体屋面系统的排 水能力，因此对于金属屋面系统的防水性能设计必 须从多方面综合考虑，做到以排为主、防排结合。
金属屋面系统

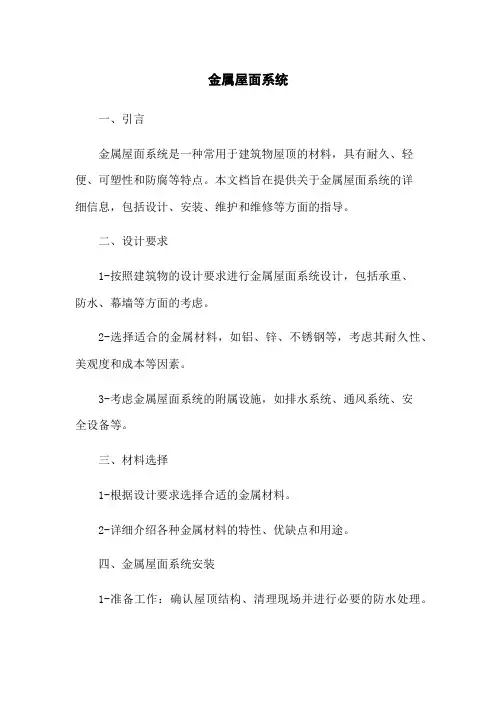

金属屋面系统一、引言金属屋面系统是一种常用于建筑物屋顶的材料，具有耐久、轻便、可塑性和防腐等特点。
本文档旨在提供关于金属屋面系统的详细信息，包括设计、安装、维护和维修等方面的指导。
二、设计要求1-按照建筑物的设计要求进行金属屋面系统设计，包括承重、防水、幕墙等方面的考虑。
2-选择适合的金属材料，如铝、锌、不锈钢等，考虑其耐久性、美观度和成本等因素。
3-考虑金属屋面系统的附属设施，如排水系统、通风系统、安全设备等。
三、材料选择1-根据设计要求选择合适的金属材料。
2-详细介绍各种金属材料的特性、优缺点和用途。
四、金属屋面系统安装1-准备工作：确认屋顶结构、清理现场并进行必要的防水处理。
2-安装步骤：包括金属板材的切割、定位、固定和密封等。
3-注意事项：防止漏水、强风等的影响，确保安装质量。
五、金属屋面系统维护1-定期检查金属屋面系统的状态，包括检查漏水、腐蚀等问题。
2-清理屋面，排除积水、杂物等。
3-维护涂层和密封胶条，确保其正常工作。
六、金属屋面系统维修1-识别维修需求，如漏水、破损等。
2-采取适当的维修方法，如更换损坏的金属板、修补漏水处等。
3-建议请专业人员进行维修，确保维修质量。
七、附件本文档涉及的附件包括：1-金属屋面系统设计图纸。
2-金属屋面系统施工工艺说明书。
3-金属屋面系统维护和维修记录表格。
八、法律名词及注释1-承重：建筑结构对屋顶承载的能力。
2-防水：防止雨水渗漏到建筑物内部。
3-幕墙：建筑外墙的装饰和保温结构。
4-漏水：屋面系统出现水渗漏的现象。
5-腐蚀：金属材料遭受氧化或化学侵蚀，导致质量减退。
金属屋面系统工程汇报培训
5028
28.41 1944
10.98 15964 90.20
22936 129.59
A1-4
4468
25.24 2097
11.85 17226 97.33
23791 134.42
总计
12286 69.42 7443
42.05 59350 335.33 79079 446.80
上海建工集团股份有限公司
100mm保温岩棉
压型钢底板
铝合金固定座 防水透气膜
金属屋面系统层次构造图
衬檩
离心玻璃纤维棉
衬檩支托
上海建工集团股份有限公司

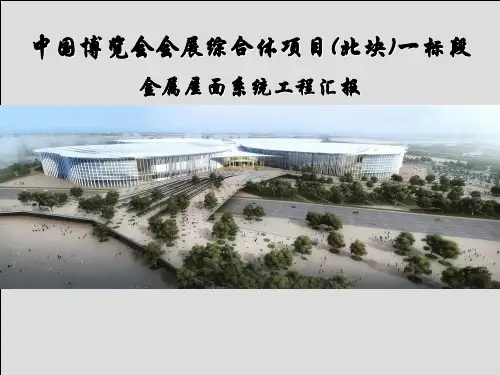

中国博览会会展综合体项目(北块)
2.2 A1大展厅施工分区及各分区工作量统计
8 轴线范围： 第四区段：A-8轴至A-13轴
13
第三区段：A-13轴至A-17轴
17
第二区段：A-17轴至A-21轴
中国博览会会展综合体项目(北块)
2.1 大展厅工程概况
金属屋面板 镀铝锌钢板（二次防水）
100mm保温岩棉
压型钢底板
铝合金固定座 防水透气膜
衬檩
离心玻璃纤维棉
衬檩支托
A区金属屋面系统层次构造图
上海建工集团股份有限公司
中国博览会会展综合体项目(北块)
2.1 大展厅工程概况
上海建工集团股份有限公司
不锈钢天沟系统构造图
A1-2 2790
11.83
1944
8.24 15964 67.69 20698 87.76
A1-3 5028
21.32
1944
8.24 15964 67.69 22936 97.25
A1-4 4468
18.94
郑州航站楼金属屋面施工交流汇报PPT
中建钢构 华中大区 XX机场T2项目部
中建钢构 华中大区 XX机场T2项目部
2、屋面关键施工工艺
屋1 面钢关结构键施施工方工案 工艺
1、 PVC穿透处处理
指 廊 T码 打 胶
主 楼 檩 托
PVC
焊 接
中建钢构 华中大区 XX机场T2项目部
屋1 面钢关结构键施施工方工案 工艺
2、 天窗屋泛水板与屋面板铝焊
中建钢构 华中大区 XX机场T2项目部
（1）施工过程搭建施工通道，避免破坏PVC。
施1 工钢质结构量施保工方障案 措施
（2）施工过程中及时清理。
中建钢构 华中大区 XX机场T2项目部
底板清理
底板清理
PVC清理
PVC清理
施1 工钢质结构量施保工方障案 措施
（3）施工材料注意防潮、防雨。
中建钢构 华中大区 XX机场T2项目部
最不利工况
1 指钢廊结构安施装工方方案 案
指廊钢梁吊装计算机模拟分析。
中建钢构 华中大区 XX机场T2项目部
变形矢量和（MAX=14.5mm） 杆件应力云图（MAX=14.3N/mm2）
1 指钢廊结构安施装工方方案 案
现场施工照片：
中建钢构 华中大区 XX机场T2项目部
杆件应力云图（MAX=14.3N/mm2）
序号 1 2 3 4
施工内容 指廊钢结构 指廊屋面 主楼钢结构 主楼屋面
工程量 3300t 30000㎡ 1600t 32000㎡
合同工期 56天 62天 67天 83天
1、施工重难点
➢ 解决对策： 1、提前介入深化，出图之后提前提料，确保构件制作不受图纸影响。 2、合理安排构件进场和安装时间及顺序。 3、通过工期倒排月计划、周计划，通过每周例会对比工期，工期出现延
金属屋面及墙面施工培训资料(doc 48页)
金属屋面及墙面施工培训资料(doc 48页)金属屋面及墙面工程施工方案编制人：审批人：编制单位：编制日期：目录第一章工程概况1.1编制说明我们本着对工程质量认真负责的态度，秉承我司一贯的精心设计、精心施工，奉献精品工程的传统作风，编制本次施工组织设计，并以严格的管理，精湛的技艺，贯彻于整个施工组织工程的始终，以确保本工程的质量目标与工期目标。
我公司编制施工方案，并经评审后予以提交。
本施工方案目的在于指导施工工艺流程、防止不合格品产生并使工程质量、进度与安全均能满足发包方的要求。
本施工方案之适用范围仅限于金属屋面及墙面工程，有效期限截止于该工程竣工之日，特此说明。
根据本屋面工程的特点及甲方的具体要求，结合我公司的施工力量、特长、技术、机具配套能力等多方面因素，编写了本技术标。
对于各分部工程，关键工序之间的相互协调和衔接等多方面问题，我们在编制过程中已进行了技术措施的可行性论证，以保证本工程在装饰施工的全过程中之各个环节始终处于受控状态，从而达到高质量、高标准、高水平，使客户称心满意，并在处理好甲方、监理公司等等相关单位关系的同时，能够确保工期和安全、质量及提高经济效益之目的。
1.2 编制依据1.据甲方提供图纸。
2.甲方工地现场考察所得资料。
3.自行组织管理人员对施工现场的有关情况进行调查。
4.结合本公司的装饰施工经验和资料。
5.本工程的设计、施工图纸。
6.根据国家现行的有关建筑装饰工程施工和安装验收规范等。
GB50016-2006 《建筑设计防火规范》GB50045-95 《高层民用建筑防火规范》 GBJ50011-2010 《建筑抗震设计规范》JGJ 99-98 《高层民用建筑钢结构技术规程》GB50009-2012 《建筑结构荷载规范》GB50017-2003 《钢结构设计规范》GB50205-2001 《钢结构工程施工质量验收规范》JGJ133-2001 《金属与石材幕墙工程技术规程》GB50210-2001 《建筑装饰装修工程质量验收规范》1.3 工程概况工程名称：建设单位：建设地点：工程介绍：本工程共有3部分金属屋面屋顶以及金属墙面，屋面采用25立边高咬合系统形式，总金属屋面面积约2591m2，总金属墙面面积约为1193m2。
6.12--金属屋面
第十二节屋面隔热金属板及玻璃棚架工程一、概况本工程屋面采用隔热金属板，交通中心顶部为玻璃棚架。
屋面工程外观造型和使用功能要求均非常高，施工有一定难度：（1）保证屋面美观轻盈的同时，又要保证屋面的立体外观效果；（2）保证屋面天窗的密闭效果，同时要求天窗通透感强、采光良好；（3）保证屋面的防水效果，确保超大屋面在遭遇暴雨天气时滴水不漏；（4）保证屋面的保温隔热效果。
二、施工准备1、主要准备工作：2、技术准备：①图纸会审，及时与设计、监理沟通，确定节点做法、构件分节情况并及时绘制加工图，尽早组织构件加工。
②进一步确认屋面工程与其它分项工程的配合工作内容，确定具体工作计划，以便合理安排现场各工序施工。
③确定各专项工程施工工艺，组织工艺试验等。
④计算分析构件安装时各工况受力情况，制定抗失稳技术措施。
⑤确定大型设备及屋面材料上料路线。
3、材料准备：①根据施工图，做好定货安排，确定各阶段材料进场时间。
②确认各阶段临时支撑、钢结构拼装平台、脚手架支撑、安全防护器材数量，及时组织进场搭设、制作。
③编制钢结构构件进场计划并及时提供给厂家，安排运输计划。
4、设备准备：根据现场施工要求提前编制施工机具、设备需用量计划。
根据工地现场各单位施工现状、场地情况确定设备进场日期、安装日期及临时堆放场地。
5、管理人员、施工人员准备：①管理人员准备：工程中标后，立即组织有类似工程施工经验的项目班子进驻现场，开始安排各项施工准备工作。
②施工人员准备：根据施工方案制定劳动力需求计划，分批组织施工人员进场。
妥善安排施工人员食宿，并进行安全、消防和文明施工教育。
三、屋面施工1、技术分析：评价屋面工程质量的一个根本性指标是屋面系统的防水性。
因此在屋面系统的深化设计、加工阶段，以及施工阶段，都必须时刻保证屋面防水性能。
在加工金属屋面板时，要保证单块屋面板为通长板，尽量避免板材纵向搭接，同时屋面面板应有足够的肋高，以确保屋面在遭遇大雨时，雨水不会漫入室内。
金属屋面防水资料讲解
金属屋面防水4．9 金属板屋面设计4．9．1 金属板屋面防水等级和防水做法应符合表4．9．1的规定。
表4．9．1 金属板屋面防水等级和防水做法注：1 当防水等级为Ⅰ级时，压型铝合金板基板厚度不应小于0.9mm；压型钢板基板厚度不应小于0.6mm；2 当防水等级为Ⅰ级时，压型金属板应采用360°咬口锁边连接方式；3 在I级屋面防水做法中，仅作压型金属板时，应符合《金属压型板应用技术规范》等相关技术的规定。
4．9．2 金属板屋面可按建筑设计要求，选用镀层钢板、涂层钢板、铝合金板、不锈钢板和钛锌板等金属板材。
金属板材及其配套的紧固件、密封材料，其材料的品种、规格和性能等应符合现行国家有关材料标准的规定。
4．9．3 金属板屋面应按围护结构进行设计，并应具有相应的承载力、刚度、稳定性和变形能力。
4．9．4 金属板屋面设计应根据当地风荷载、结构体形、热工性能、屋面坡度等情况，采用相应的压型金属板板型及构造系统。
4．9．5 金属板屋面在保温层的下面宜设置隔汽层，在保温层的上面宜设置防水透汽膜。
4．9．6 金属板屋面的防结露设计，应符合现行国家标准《民用建筑热工设计规范》GB 50176的有关规定。
4．9．7 压型金属板采用咬口锁边连接时，屋面的排水坡度不宜小于5％；压型金属板采用紧固件连接时，屋面的排水坡度不宜小于10％。
4．9．8 金属檐沟、天沟的伸缩缝间距不宜大于30m；内檐沟及内天沟应设置溢流口或溢流系统，沟内宜按0.5％找坡。
4．9．9 金属板的伸缩变形除应满足咬口锁边连接或紧固件连接的要求外，还应满足檩条、檐口及天沟等使用要求，且金属板最大伸缩变形量不应超过100mm。
4．9．10 金属板在主体结构的变形缝处宜断开，变形缝上部应加扣带伸缩的金属盖板。
4．9．11 金属板屋面的下列部位应进行细部构造设计：1 屋面系统的变形缝；2 高低跨处泛水；3 屋面板缝、单元体构造缝；4 檐沟、天沟、水落口；5 屋面金属板材收头；6 洞口、局部凸出体收头；7 其他复杂的构造部位。
钢结构屋面工程培训教材
※轻质彩钢板屋面※
一、彩板的分类： （二）镀层： （2）热镀锌铝合金钢板：是在连续热镀锌铝合 金生产线上把冷轧钢带浸入熔融含铝5%的锌铝 合金液中（目前国内尚未生产）。 热镀锌铝合金钢板的镀层厚度通常以钢板正 反两面的镀层重量来表示，美国ASTM A875M97 规定了9种规格，其中用于屋面材料的一般选 用150g/m2、195g/m2 、235g/m2 、300g/m2。 热镀锌铝合金钢板的耐腐蚀性是镀锌钢板的24倍，加工成型性好，价格适中，是镀锌钢板 的换代产品。
2016/12/3
23
※轻质彩钢板屋面※
四、单层压型钢板屋面 1、锁螺钉式压型钢板屋面 2、扣合式压型钢板屋面 3、咬合式压型钢板屋面
2016/12/3
24
※轻质彩钢板屋面※
五、单层压型钢板屋面图例一
2016/12/3
25
※轻质彩钢板屋面※
六、单层压型钢板屋面图例二
2016/12/3
26
※轻质彩钢板屋面※
2016/12/3
13
※轻质彩钢板屋面※
（四）、节点： 1、屋脊
屋脊盖板 通长密封胶 聚氨酯泡沫条填充 Φ5.5自攻螺丝 通长泡沫堵头
屋脊封板
2016/12/3
14
※轻质彩钢板屋面※
（四）、节点：(2、横向连接)
250-300
Φ5.5自攻螺丝
通长密封胶
2016/12/3
Φ5拉铆钉 外涂密封胶
通长密封条
2016/12/3 29
※采光屋面※
二、玻璃屋面节点图例一
2016/12/3
30
※采光屋面※
二、玻璃屋面节点图例二
2016/12/3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.2设计原则
• （二）气密性设计
1、提高金属屋面系统气密性和传热系数，防止屋面系统冷凝水 产生。
2、根据冷凝水产生的原理，设置相应的构造层，阻止含有水汽 的气流在屋面系统构造层之间移动，上述构造层中，隔汽层 与防水透汽层都是极为重要的构造层次。
3、隔汽层：阻止水蒸汽进入保温层，避免当保温材料含水率增 加后热阻下降以及结露现象。
金属屋面支撑系统放热桥构造
2.2设计原则
• （三）排水设计 1、按照构造排水方式的原则设计金属屋面系统构造
排水方式的特征是通过快速排除雨水来达到防水效 果，如果雨水不能迅速排除，渗漏问题就会不可避 免的发生，故及时有效的排除雨水对保证系统防水 能力至关重要。 2、地域气候特征、金属屋面坡度、面板板型波高、 横向连接方式、竖向搭接长度、屋面泛水处理、天 沟蓄排水能力等因素都直接影响整体屋面系统的排 水能力，因此对于金属屋面系统的防水性能设计必 须从多方面综合考虑，做到以排为主、防排结合。
在板搭接之处，上下两块
板压出不同形状，产生空腔， 有效防止毛细渗水。
2.1防水原理
• （二）冷凝水
1、产生冷凝水，俗称“结露”，表现为在屋面围护系统内部或屋 面围护系统室内侧出现水迹甚至水珠，致使屋面系统内保温绝 热层浸湿、发霉，乃至屋面系统出现渗水等现象。
2、造成结露现象的条件有两个：温度、湿度。
4、根据试验得知，接缝的缝隙宽度大于0.5mm时，一般不再出 现毛细渗水的现象。当金属板之间存在一定的缝隙时，就避 免了压力差和毛细现象，利用雨屏原理构造设计的接缝称之 为“压力平衡缝”或“防水空腔接缝”。
2.1防水原理
• 搭接缝构造对比图
在自攻螺钉固定压型钢板
时，将上下两块板紧密压实， 容易出现毛细渗水现象。
1.2金属板屋面分类（按防水层材料种类）
• 压型金属板作为防水材料：压型金属板在屋面构造层最上 面，通过压型板之间的可靠搭接，形成一个刚性防水的整 体屋面；
• 单层防水卷材作为防水材料：单层防水卷材在屋面构造的 最上面，起到防水的作用。卷材屋面为柔性防水屋面，其 搭接方式为热风焊接或粘接。搭接部位的连接强度不得低 于母材性能。防水卷材材料应符合《单层防水卷材屋面技 术规程》的要求。
民用建筑； • 多层压型板复合保温屋面：根据构造不同，可用于有节能、
气密要求的工业与民用建筑或潮湿环境的建筑，有声效要 求的重要建筑，如机场航站楼、体育建筑、会展建筑等； • 压型钢板复合保温防水卷材屋面：用于对保温、隔热、防 水有较高要求的重要建筑，如机场航站楼、体育建筑、会 展建筑、重要生产车间、有较高要求的仓储建筑等，以及 有较多构件穿出的屋面； • 保温夹芯板屋面：用于有保温隔热要求的普通工业与民用 建筑。由于保温夹芯板属于工厂复合板材，其产品规格受 运输条件限制，一般板长不大于12m，连接方式也多为螺 栓连接。
1 金属屋面系统概述
1.1系统概念
• 金属屋面通常是指采用压型金属板或金属夹芯板通过固 定支架、紧固件与支撑系统连接，通过支撑系统将屋面 荷载传递至主体结构，且屋面板与水平方向夹角小于 75°的屋顶围护系统。
1.2金属板屋面分类（按屋面类型）
• 单层金属板屋面：用于没有保温隔热要求的建筑； • 双层板复合保温屋面：用于有保温隔热要求的普通工业与
2.2设计原则
• （一）水密性设计
1、提高金属屋面系统水密性，防止外部水浸入。 2、《屋面工程技术规范》GB50345中对关于“防水层”的定
义为：能够隔绝水而不使水向建筑物内部渗透的构造层。
3、根据防水层的定义判断，从严格意义上讲金属屋面中的压 型金属板面板和金属夹芯板均属于有缝连接材料，无论怎 样的板型与构造都无法完全隔绝水分的渗透，金属屋面中 最外层的金属面板系统理论上不具有水密性，属于构造排 水系统，主要功能是快速排除屋面外部水，因此对于防水 要求较高的屋面系统，就需要增加防水垫层或防水透气层， 来帮助屋面系统增加水密性标准，防止外部水渗漏。
2.2设计原则
• （四）安全连接设计 1、可靠安全的连接技术是金属屋面安全性的重点。在金属屋
面系统的设计中，风荷载是一个极其重要的设计荷载，在 风力作用下，屋面常受到很大的吸力，如果自重等荷载作 用不足以抵抗风吸力，屋面必将会被掀起而破坏。 因此对 金属屋面系统进行风荷载作用下的连接受力性能研究是十 分必要的。 2、关于金属屋面实际的抗风能力在国标《屋面工程技术规范》 GB50345、国标《坡屋面工程技术规范》 GB50693、国标 《压型金属板应用技术规范》（报批稿）中关于金属屋面 的抗风揭能力有如下约定：“压型金属板屋面系统，应经 抗风揭试验验证其系统整体抗风揭能力满足设计要求。”
4、防水垫层或防水透汽层：具有防风、防水透汽功能，将外界 水与空气气流阻挡在建筑外部，阻止冷风渗透，同时能将室 内及墙体中的潮汽排到室外。
、同时加强金属屋面系统的传热系数的稳定性，在支撑系
统部位增加相应构造，减少系统热桥，防止屋面围护系统 内表面温度过低产生结露现象。
3、湿空气的露点温度是判断是否结露的重要依据。露点温度是 指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的 温度。形象地说，就是空气中的水蒸气变为露珠时候的温度叫 露点温度。使一个镜面处在采样湿空气中降温，直到镜面上隐 现露滴（或冰晶）的瞬间，测出镜面平均温度，即为露点温度。
4、空气结露的根本原因就是当室内空气温度降到低于其露点温 度时就会结露，就会有冷凝水产生。在同一温度时，相对湿度 越高，水蒸气压力越大，则露点温度也越高，越易结露。同理， 相对湿度相同时，温度越高，露点温度也越高，也就容易结露。
2 金属屋面系统设计原则
2.1防水原理
• 在金属屋面系统的防水设计中，应主要防止两种水，即围护 系统外部水和围护系统冷凝水。
• （一）外部水
1、包括：雨水、积雪融化水等。 2、防外部水除了要防止外部淋水，还要防止外部毛细渗水。 3、金属板围护系统存在大量接缝，要想控制毛细水渗入，就必
须合理控制板缝的尺寸，控制了板缝尺寸也就是消除了缝隙 内外两侧的压力差，也就是“雨屏原理”。
