2X旋片式真空泵的工作原理及结构简析

2X旋片式真空泵的工作原理及结构简析

2X旋片式真空泵的工作原理及结构简析2X旋片式真空泵(简称旋片泵)工作压强范围为101325~1.33×10-2(P a)属于低真空泵。

它可以单独使用,也可以作为其它高真空泵或超高真空泵的前级泵。

它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。

旋片泵可以抽除密封容器中的干燥气体,若附有气镇装置,还可以抽除一定量的可凝性气体。

但它不适于抽除含氧过高的,对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。

旋片泵是真空技术中最基本的真空获得设备之一。

旋片泵多为中小型泵。

旋片泵有单级和双级两种。

所谓双级,就是在结构上将两个单级泵串联起来。

一般多做成双级的,以获得较高的真空度。

旋片泵的抽速与入口压强的关系规定如下:在入口压强为1333Pa、1.33Pa 和1.33×10-1(Pa)下,其抽速值分别不得低于泵的名义抽速的95%、50%和20%。

旋片式真空泵的工作原理:旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。

在旋片泵的腔内偏心地安装一个转子,转子外圆与泵腔内表面相切(二者有很小的间隙),转子槽内装有带弹簧的二个旋片。

旋转时,靠离心力和弹簧的张力使旋片顶端与泵腔的内壁保持接触,转子旋转带动旋片沿泵腔内壁滑动。

两个旋片把转子、泵腔和两个端盖所围成的月牙形空间分隔成A、B、C三部分,当转子按箭头方向旋转时,与吸气口相通的空间A的容积是逐渐增大的,正处于吸气过程。

而与排气口相通的空间C的容积是逐渐缩小的,正处于排气过程。

居中的空间B的容积也是逐渐减小的,正处于压缩过程。

由于空间A的容积是逐渐增大(即膨胀),气体压强降低,泵的入口处外部气体压强大于空间A内的压强,因此将气体吸入。

当空间A与吸气口隔绝时,即转至空间B的位置,气体开始被压缩,容积逐渐缩小,最后与排气口相通。

当被压缩气体超过排气压强时,排气阀被压缩气体推开,气体穿过油箱内的油层排至大气中。

由泵的连续运转,达到连续抽气的目的。

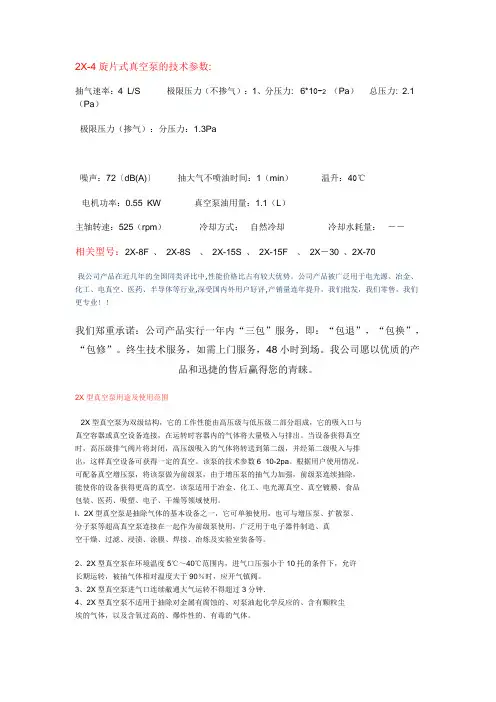

2X-4旋片式真空泵技术参数及使用说明

2X-4旋片式真空泵技术参数及使用说明

2X-4旋片式真空泵的技术参数:抽气速率:4 L/S 极限压力(不掺气):1、分压力: 6*10-2(Pa)总压力: 2.1 (Pa)极限压力(掺气):分压力:1.3Pa噪声:72〔dB(A)〕抽大气不喷油时间:1(min)温升:40℃电机功率:0.55 KW 真空泵油用量:1.1(L)主轴转速:525(rpm)冷却方式:自然冷却冷却水耗量:――相关型号:2X-8F 、2X-8S 、2X-15S 、2X-15F 、2X-30 、2X-70我公司产品在近几年的全国同类评比中,性能价格比占有较大优势。

公司产品被广泛用于电光源、冶金、化工、电真空、医药、半导体等行业,深受国内外用户好评,产销量连年提升,我们批发,我们零售,我们更专业!!我们郑重承诺:公司产品实行一年内“三包”服务,即:“包退”,“包换”,“包修”。

终生技术服务,如需上门服务,48小时到场。

我公司愿以优质的产品和迅捷的售后赢得您的青睐。

2X型真空泵用途及使用范围2X型真空泵为双级结构,它的工作性能由高压级与低压级二部分组成,它的吸入口与真空容器或真空设备连接,在运转时容器内的气体将大量吸入与排出。

当设备获得真空时,高压级排气阀片将封闭,高压级吸入的气体将转送到第二级,并经第二级吸入与排出,这样真空设备可获得一定的真空。

该泵的技术参数6×10-2pa。

根据用户使用情况,可配备真空增压泵,将该泵做为前级泵,由于增压泵的抽气力加强,前级泵连续抽除,能使你的设备获得更高的真空。

该泵适用于冶金、化工、电光源真空、真空镀膜、食品包装、医药、吸塑、电子、干燥等领域使用。

l、2X型真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。

2、2X型真空泵在环境温度5℃~40℃范围内,进气口压强小于10托的条件下,允许长期运转,被抽气体相对温度大于90%时,应开气镇阀。

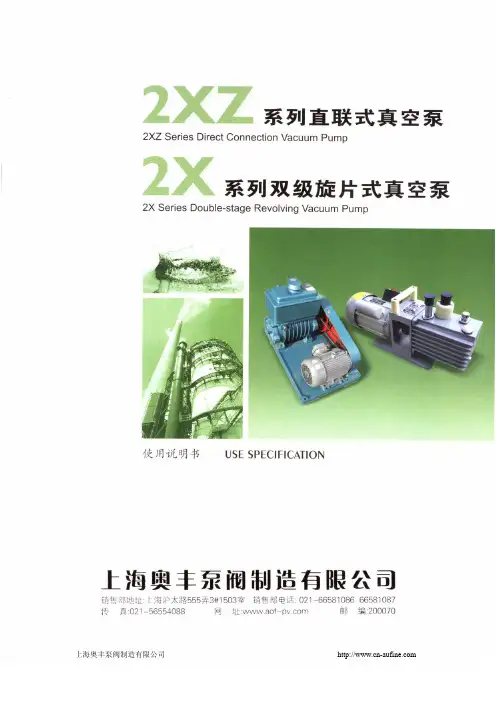

旋片式真空泵使用说明书

旋片式真空泵使用说明书
2XZ 型泵装有气镇阀,具有延长泵油使用时间和防止泵油混水的作用。 2XZ 型泵具有体积小,重量轻、噪声低,起动方便等优点。此外,还有防止返油的措施 (2X-8)和无防止油封漏油污染场地的措施。
☆ 用途及使用说明 1、泵是获得真空的基本设备,它可单独作用,亦可作为各类高真空系统的前级泵和预抽
泵。 2、泵进气口连续敞通大气运转,不得超过三分钟。 3、泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以
☆ 外形安装尺寸
型号
L L1 L2 L3 L4 B
b b1 d1 d2 M
H
XZ-0.1
220 40 45 96 55 85 65 85 8 7
138
2XZ-0.25
400 80 110 175 125 125 74 104 10 23 M6 224
2XZ-0.5
445 95 125 215 140 125 86 116 13 23 M6 256
■旋片式真空泵■
上海奥丰泵阀制造有限公司

■旋片式真空泵■
☆ 产品概述 2XZ 型旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称泵)。它有偏心地装在
泵腔内的转子,及转子槽内的旋片。转子带动旋片旋转时,旋片紧贴腔壁,把进、排气口分 隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体, 推开排气阀排气,从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而 成。
2XZ-1
445 95 125 215 140 125 86 116 13 23 M6 256
2XZ-2
478 135 135 223 150 148 96 126 19 23 M6 277
2XZ-4

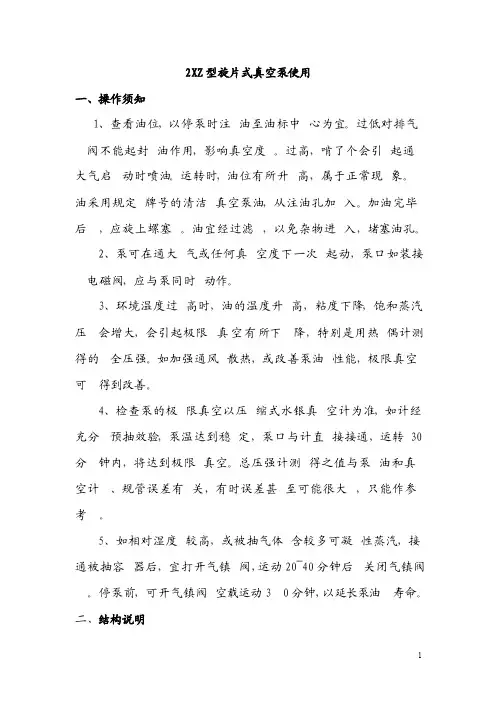

2XZ型旋片式真空泵使用说明书

2XZ型旋片式真空泵使用说明书

2XZ型旋‎片式真空泵‎使用一、操作须知1、查看油位,以停泵时注‎油至油标中‎心为宜。

过低对排气‎阀不能起封‎油作用,影响真空度‎。

过高,啃了个会引‎起通大气启‎动时喷油。

运转时,油位有所升‎高,属于正常现‎象。

油采用规定‎牌号的清洁‎真空泵油,从注油孔加‎入。

加油完毕后‎,应旋上螺塞‎。

油宜经过滤‎,以免杂物进‎入,堵塞油孔。

2、泵可在通大‎气或任何真‎空度下一次‎起动,泵口如装接‎电磁阀,应与泵同时‎动作。

3、环境温度过‎高时,油的温度升‎高,粘度下降,饱和蒸汽压‎会增大,会引起极限‎真空有所下‎降,特别是用热‎偶计测得的‎全压强。

如加强通风‎散热,或改善泵油‎性能,极限真空可‎得到改善。

4、检查泵的极‎限真空以压‎缩式水银真‎空计为准,如计经充分‎预抽效验,泵温达到稳‎定,泵口与计直‎接接通,运转30分‎钟内,将达到极限‎真空。

总压强计测‎得之值与泵‎油和真空计‎、规管误差有‎关,有时误差甚‎至可能很大‎,只能作参考‎。

5、如相对湿度‎较高,或被抽气体‎含较多可凝‎性蒸汽,接通被抽容‎器后,宜打开气镇‎阀,运动20~40分钟后‎关闭气镇阀‎。

停泵前,可开气镇阀‎空载运动3‎0分钟,以延长泵油‎寿命。

二、结构说明2xz型旋‎片式真空泵‎系双级告诉‎直联结构旋‎片真空泵(以下简称泵‎)。

它有偏心地‎装在泵身腔‎内的转子,及转子槽内‎的两旋片。

转子带动旋‎片旋转时,旋片借离心‎力和旋片弹‎簧的弹力紧‎贴?体;mso-bidi-font-size: 10.5pt; mso-font-kerni‎n g: 0?腔容积周期‎性地扩大而‎吸气,排气腔容积‎则周期性地‎缩小而压缩‎气体,借压缩气体‎压力和油推‎开排气阀排‎气,从而获得真‎空。

2xz型泵‎装有气镇阀‎。

其作用是向‎排气腔充入‎一定量空气‎,以降低排气‎压力中的蒸‎汽分压强,当其低于泵‎温下的饱和‎蒸汽压时,即可随充入‎空气排出泵‎外,而避免凝结‎在泵油中。

2XZ型旋片式真空泵详解

2XZ型旋片式真空泵详解

产品名称:2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述:2XZ型旋片式真空泵为双级直联结构,它的工作性能由高压级与低压级二部份组成,它的吸入口与真空设备连接,在运转时将容器内的气体大量吸入与排出,当设备获得真空时,高压级排气阀封闭,高压级入口的气体将转送到第二级,并经第二级吸入与排出真空设备可获得了一定的真空,2XZ型旋片式真空泵的技术参数为6×10-2Pa,泵与电机连轴,高转速,外型小,结构紧凑,流动性工作方便,可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。

二、2XZ型旋片式真空泵的型号意义:三、2XZ型旋片式真空泵的性能参数表:参数/型号2XZ-0.25 2XZ-0.5 2XZ-1 2XZ-2 2XZ-4抽气速率m3/h( L/S) 50(HZ)0.9(0.25) 1.8(0.5) 3.6(1)7.2(2)14.4(4)60(HZ) 1.1(0.3) 2.1(0.6) 4.3(1.2)8.6(2.4)17.2(4.8)极限压力(Pa)分压力≤6×10-1 ≤6×10-2 ≤6×10-2 ≤6×10-2 ≤6×10-2 全压力≤6.5 ≤1.33 ≤1.33 ≤1.33 ≤1.3350HZ 转速(r/min)1400 1400 1400 1400 140060HZ 转速(r/min)1720 1720 1720 1720 1720电机功率(kw) 0.12 0.18 0.25 0.37 0.55电源电压(V) 220 220/380 220/380 220/380 220/380 进气口口径(mm)(外径)φ15φ20φ20φ30φ30噪音(dBA)63 65 65 68 68容油量(L)0.5 0.6 0.7 1 1.2外形尺寸(mm) 403×130×240 447×168×260469×168×260514×168×282565×168×282重量(Kg)毛重/净重16/15 17/16 18/17 22/20 24/22 四、2XZ型旋片式真空泵的工作原理及结构图:2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。

2XZ型旋片式真空泵说明书

2XZ型旋片式真空泵说明书

产品名称:2XZ型旋片式真空泵一、2XZ型旋片式真空泵用途:2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备。

它可单独使用,也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用;该系列泵具有低嗓声、停泵不返油、启动容易等优点,泵上装有气镇阀,可抽除少量的可凝性蒸汽。

本泵不能抽除含氧过高的,腐蚀性的,有爆炸性的或有毒的(防爆2XZF系列除外),以及含有颖粒尘埃的气体,也不能作压缩泵、输气泵使用。

2XZ型旋片式真空泵可用于电真空容器制造、真空焊接、印刷、照相制版、食品包装、真空吸塑、制冷设备维修及仪器、仪表设备配套和实验室等。

广泛适用于航空航天、半导体、镀膜、食品包装、干燥、制冷、科研、医疗、电子、化工、医药等专业单位和大专院校等部门的实验室、化验室。

二、2XZ型旋片式真空泵的型号意义:三、2XZ型旋片式真空泵的结构特点:1.体积小,重量轻、噪音低;2.设有气镇阀,可抽除少量水蒸汽;3.设有自动防返油双重保险装置;4.小口径2XZ-2,2XZ-4真空泵专配真空干燥箱、冷冻干燥机,印刷机械;5.配小口径转换接头、KF接口;2、先拧开加油螺塞,从加油孔中加油至油标2/3(因出厂运输关系,真空泵腔内无泵油灌入),后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。

油位过低对排气阀不能起封闭作用,影响真空度,过高可能会引起喷油。

泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号,配用HFV-N1100,HFV-N1200,HFV-A100.SV-68等。

3、按规定接上三相电源线,三相电机要注意电机旋转方向与泵支架上的箭头方向一致,单相电机直接插上电源插座即可,试运转一下,再开始正常工作。

4、与泵进气管口的连接管道不宜过长,千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气,要密封。

否则会影响极限真空及真空泵使用寿命。

5、泵的工作环境:温度5℃~40℃范围内,相对湿度不大于85%,进气口压力1.3*103帕的条件下工作。

旋片式真空泵使用维修手册

旋片式真空泵使用维修手册
步骤:
1.拆卸管道,防护罩,三角皮带,连接水管,将泵移出工作场所。 2.放出真空泵油,放出冷却水。 3.拆排气帽,油箱盖。挡油罩,排气阀片,排气阀座及吸气筒,过滤网。 4.拆皮带轮,拆轴封压盖,取出轴封隔环。 5.先拆后定子盖,取出小转子及其它零部件,再拆前定子盖,取出大转子及其他零部件,对所有 零部件进行检查,用汽油彻底清洗,热风吹干或进行干燥处理,装配时要防灰尘,砂石,铁屑 落入泵内,此外在旋紧螺钉、螺母时,整个装配面要逐渐拧紧避免因装配不平漏气,泵装配完 毕后,注入少量真空泵油后,用手转动皮带轮。应无轻重不一的感觉。此后按原来情况安装, 并按前使用说明书进行运转试车。但应注意泵体之间的装配是用专用工艺器具进行的,用户最
3.泵长时间吸入可凝固性气体、 清洗泵内凝固物更换新油,加 油变成乳浊状或结垢、油粘度 装捕集装置 增大、泵润滑不良
4.旋片断裂
更换旋片
故障现象
六.机械泵发热
七.泵启动困难
产生原因
消除方法
1.吸入气体温度过高 2.有杂物或铁屑吸入,使泵内润 滑不良,运转时摩擦阻力大,摩 擦热量大泵体发热 3.冷却水温度过高
铭牌所标极限真空度(麦式计为准)一般检查管道连接处,轴封处是否有漏气现象,油中是否含 水。泵的抽气速率测定需专用检测设备,否则无法进行。
8.停泵前须将泵吸气口处阀门关闭,使泵口与真空系统隔断,然后停车。应向泵内充入大气。最后关闭冷 却水的进水阀。
9.在严寒季节,如果没有暖气设备,停车后须将泵体水套内的冷却水放出避免冻裂泵体。 10.在真空系统中应使用自动放气真空截止阀,以防 止停泵时出现返油现象,并防止大气进入真空系统。 本泵推荐选用我厂生产的DYC系列电磁压差阀。 11. 泵在抽除湿度较大的气体时,可以使用掺气阀(也称气镇阀)。掺气时将阀帽逆时针拧动,当听到泵 的声音有明显变化时,表明掺气阀开始工作。不掺气时,应将阀帽顺时针拧紧。正在掺气的泵,极限真 空略有降低。 12.本泵正常工作时,选用1号真空泵油,当选用机械润滑油代替真空泵油时,泵的极限真空等相应性能 指标有所降低。

旋片式真空泵使用维修手册

旋片式真空泵使用维修手册
铭牌所标极限真空度(麦式计为准)一般检查管道连接处,轴封处是否有漏气现象,油中是否含 水。泵的抽气速率测定需专用检测设备,否则无法进行。
8.停泵前须将泵吸气口处阀门关闭,使泵口与真空系统隔断,然后停车。应向泵内充入大气。最后关闭冷 却水的进水阀。
9.在严寒季节,如果没有暖气设备,停车后须将泵体水套内的冷却水放出避免冻裂泵体。 10.在真空系统中应使用自动放气真空截止阀,以防 止停泵时出现返油现象,并防止大气进入真空系统。 本泵推荐选用我厂生产的DYC系列电磁压差阀。 11. 泵在抽除湿度较大的气体时,可以使用掺气阀(也称气镇阀)。掺气时将阀帽逆时针拧动,当听到泵 的声音有明显变化时,表明掺气阀开始工作。不掺气时,应将阀帽顺时针拧紧。正在掺气的泵,极限真 空略有降低。 12.本泵正常工作时,选用1号真空泵油,当选用机械润滑油代替真空泵油时,泵的极限真空等相应性能 指标有所降低。
2X-30
6×10-2 4
550 0.55 26 M30×2 有 自然冷却
6×10-2 8
500 1.1 35 M30×2 有 水冷
6×10-2 15 410 1.5 50
M60×1.5 有 水冷
6×10-2 30 410 4 65
M76×2 有
水冷
75 75
0.5
420×285×376
34
75 75 1.5
使用
1.启动前先接通冷却水,当水开始从水管出口流出以后再启动电动机。 2.启动电动机时须先断续地启动,使泵缓慢的回转待泵腔内油排出后再正式运转。断续启动次数不能 过多,否则将烧毁电动机。 3.泵运转后,轴封处不许有漏油现象,即使微量也不许可。发现漏油故障,必须排除。 4.泵正常工作时,油温不得超过40℃,油温过度高时可加大冷却水流量或采取降温措施。 5.泵运转时,应注意噪声,正常情况只许有轻微阀片起闭声。 6.泵在运转时应经常注意电动机负荷情况及三角皮带是否有松动现象等。 7.泵正常工作后,开始测定泵的极限真空度和抽气 速率。真空度的测定应靠近吸气口处,如达不到泵

2x-70a型旋片式真空泵

2x-70a型旋片式真空泵
2x-70a 型旋片式真空泵
有强大的实力去与之竞争,我相信迅速成长并日益成熟的中国阀门企业会在不远的将来实现令中国人民自豪的这个目标。本刊记者:知识经济的到来,创新在企业的发展过程中起到什么样的作 用?康秘书长:江泽民说过创新是民族进步的灵魂,是国家兴旺发达的不竭动力,没有创新企业无法长期保持旺盛的生命力,企业创新体现在机制创新、管理创新、技术创新、产品创新上。熊彼得认 为技术发明者不一定是“创新者”,只有那种敢于冒风险把新发明引入经济之中的企业家才是创新者,只有倡导和实行“创新”活动的企业经营者才是“企业家”。在网络信息高速发展的社会里,一层 不变的东西已不存在,企业要发展,创新是源动力,只用这种源动力才能将企业推向一个又一个新的台阶。志存高远、乘龙而飞本刊记者:中国企业的领导者在市场体系的浪涛中经历了严竣的考验, 一批企业家已经成长,他们在行业的发展中起着什么样的作用。康秘书长:一个企业的领导者决策者,他的行为方式、管理方法、眼光很大程度上决定着企业的未来,管理现代企业既要懂技术、懂业 务又要会管理,随着我国市场体系
泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。 在泵体内压入一个中隔板、将泵壳分成高低真空室,各室都有排气门,高真空室排气与低真空室进气相通。高转子前端伸出前轴;后端伸出 后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内,低真空室转子则装在后轴 上、故高低转子均由前轴带动。高低转子都有对开的槽子,呈“T”形的旋片由弹簧开而装于槽内。泵的进气口处有过滤网,而排气口处有挡油网, 视镜左边有掺气阀,下边有放油塞。 【2X 型双级旋片式真空泵】型号意义:
【2X 型双级旋片式真空泵】拆箱与安装:
拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。除去填充物,擦净泵的表面灰尘、垢。按装箱单清点数目。 旋片真空泵安装在环境清洁、通气良好,光线充足符合第4条要求的室内。根据使用情况泵应安装在有一定宽裕的场地,以便于操作维护。泵的外 形尺寸见。旋片真空泵可以放置在坚实平坦的地面上,不需特别的地基,如需固定可另加螺钉与基础固牢,地脚螺钉尺寸见。旋片真空泵如靠近 精密仪表使用时,应考虑增加防震装置。 将被抽容器用真空软管或法兰与旋片真空泵相联结,如用法兰联接时,法兰上应有橡胶圈槽,形式及尺寸见图50联接被抽容器的管径不应小于泵 进气口直径,管通宜短,接头宜少,否则影响抽速,管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应,旋片真空泵的抽速关系 见图4。在泵与被抽容器之间建议装上一个真空阀,以便控制气体流量。对于泵并建议装上一个放气阀(或电磁阀)以便停车时对泵放气,能防止 返油以及容易起动。 按照电机标牌所示电压和接线方式接上电源,并建议采用保险装置以免超载,判明电机旋转方向,应与泵上箭头方向一致。取下排气塞装上排气 罩,或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。 如必须使泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时,应在进气管道上加装中和、冷却、 过滤等有关装置配合使用,否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时,应安上相应的管道,将排出气体引至室外远离工 区进行处理。

真空泵使用说明

真空泵使用说明
和轴封等)的温度,直至温度达到一稳定状态。 21、关机 1)、关掉电机,关闭进气管闸阀。 2)、一旦停止工作,就立即关闭排气管闸阀,如果安装的话。
注意:如果在霜冻季节,需将泵体,分离器和所有管路中的液体放出。
22、当您将电源接通后,从电动机的风扇端看时,电动机的转向应为顺时针转动,如发现反向转动, 可将三根电源线中的任意二根对换连接。 23、安全防护: 警告:转动部件:例如联轴器,自由轴伸端以及 V 带驱动必须进行保护以防接触,在易于发生爆炸危 险的设施中,驱动元件以及他们的防接触保护必须进行特种设计以杜绝火花和静电产生。 注意:靠近轴承部分温度可超过 70℃.因此,不能与这些部件接触。对温度敏感的零部件,例如电器 元件也不能与之接触,否则要对其进行保护。
最大水蒸气抽除率 (kg/h)
2X-4C
4 /
0.55 450
1.0 55/58
/ / /
2X-8
2X-15
8
15
≤6×10-1 ≤6×102
≤1
1.1
2.2
320
320
≤40
2.0
2.8
83(单泵)
174/178
/
/
/
/
/
/
2X-30A
2X-70A
30
70
≤1.33
3 450
2.0 200/204
注意:油位过高会喷油,过低会出现不正常排气声。如产生不正常排气声,可加油至高于油标中心线 5mm 处。 按电动机的铭牌和接线盒的标识安装电源线和开关,请注意电动机的转向,从电动机风扇一端看风扇应为顺时针转动。
19、试车前的准备 此处所述的仅适用于排空的或干燥的泵(也就是初次起动或修理之后或在操作中长时间停车之后

2x-70旋片真空泵

2x-70旋片真空泵

2X-4A
抽气速度(L/S)
2
4
关气镇
极限真空
Pa(Torr)
开气镇
电动机功率(KW)
0.37
0.55
温升(℃)
进气口径(mm)
18
25
转速(r/min)
450
用油量(L)
0.7
1.0
噪声 dB(A)
68
≤68
外形尺寸(cm)
56×31×39 56×34×37
适用电磁阀型号
DDC-JQ25
重量(kg)
2、由于旋片式真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以旋片式真空泵不适用于抽除含氧过高的、有 毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。如有气镇装置的泵,可抽除一定地的可 凝汽体。
3、旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。 4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。
注:安装时应小心,防止铁屑、污物、尘埃等落入泵内
【2X 型双级旋片式真空泵】使用说明:
1、旋片真空泵运转注意事项: (1)断续起动1—2次,观察在运转中有无异常声响及特殊的震动,无问题方可边续运转。 (2)注意油面应在视镜的两条油标线之间,油量多了会引起起动困难、返油、喷油等不良现象,少了则影响真空度。油量不足时应通过加油 孔加油。注意久停的泵油面要下降,将泵连续运转几转后,油面才会上升。 (3)打开冷却水 (4)打开泵进气嘴上的阀门,打开的大小视具体情况而定。
8、2X 旋片式真空泵油密封室里的油,由油池 A 经前端板上的孔供给。低真空室里的油,由油池 A 经后端板上的孔供给。高真空室的油,由 中隔板上的孔,循环供给。2X 旋片式真空泵前后端盖的密封是由泵体上部的油池 B 经泵体端面室的孔而流入油槽进行密封。

2X型旋片式真空泵结构原理应用说明

2X型旋片式真空泵结构原理应用说明

2X型旋片式真空泵结构原理应用说明一、结构简图二、结构说明2X系列旋片式真空泵,其结构是利用偏心地装在定子腔内的转子和在转子槽内滑动的借弹簧张力和离心力紧贴定子内壁的两块旋片,将定子分隔成二个工作腔,旋片一边容积不断扩大将气体吸入,另一边容积不断缩小,气体压缩达到大气压力时通过排气阀排出,上述操作每转重复二次。

2X型旋片式真空泵为双级结构,当吸入压强较高时,高低级腔可同时排气,吸入压强较低时,气体由吸气口进入高级腔,经压缩后通过中壁内气道进入低级腔,再次压缩后,从低级排气阀排出。

当泵带有气镇阀时,允许抽除含有少量水蒸气等可凝性蒸气的气体。

2X-2A、4A、8A、8、15泵为上下偏心结构,高低级转子采用凸凹槽联结的转动形式。

2X-30A、70A泵为侧偏心结构,低级转子套在高级转子轴上的转动形式,并采用泵壳内通冷却心,冷却具有泵温低,极限总压力低的特点。

三、用途和使用范围1、2X型泵是用来对密封容器抽除气体获得真空的基本设备之一。

可单独使用,也可作为增压泵、扩散泵、分子泵等的前级泵。

可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药,电真空器件等工业的真空作业。

2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下,允许长期连续工作。

3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。

4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟,以免喷油或润滑不良引起泵损坏。

四、型号及主要技术指标五、安装说明1、泵应安装在地面结实坚固的场所,周围应留有充分的余地,便于检查、维护、保养。

2、泵底座下应保持地基水平,底座四角处建议垫减震橡皮或用螺栓浇制安装,确保泵运转平稳,振动小。

3、泵与系统的连接管道应密封可靠,对小泵可采用金属管路连接密封垫采用耐油橡胶,对小泵可采用真空胶管连接,管道管径不得小于泵吸气口径,且要求管路短而少弯头。

2X型真空泵特点拆箱安装使用说明维护保养--自平衡多级泵

2X型真空泵特点拆箱安装使用说明维护保养--自平衡多级泵

2X型真空泵特点拆箱安装使用说明维护保养-中联机械知识摘要:2X型真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。

2X型真空泵特点拆箱安装使用说明维护保养 一、2X型真空泵特点 1、2X型真空泵是抽除气体的基本设备之一,它可单独使用,也可与增压泵、扩散泵、分子泵等超高真空泵连接在一起作为前级泵使用,广泛用于电子器件制造、真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等。

2、2X型真空泵在环境温度5℃~40℃范围内,进气口压强小于10托的条件下,允许长期运转,被抽气体相对温度大于90%时,应开气镇阀。

3、2X型真空泵进气口连续敝通大气运转不得超过3分钟. 4、2X型真空泵不适用于抽除对金属有腐蚀的、对泵油起化学反应的、含有颗粒尘埃的气体,以及含氧过高的、爆炸性的、有毒的气体。

二、2X型真空泵的拆箱安装: 拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。

除去填充物,擦净泵的表面灰尘、垢。

按装箱单清点数目。

旋片真空泵安装在环境清洁、通气良好,光线充足符合第4条要求的室内。

根据使用情况泵应安装在有一定宽裕的场地,以便于操作维护。

泵的外形尺寸见。

旋片真空泵可以放置在坚实平坦的地面上,不需特别的地基,如需固定可另加螺钉与基础固牢,地脚螺钉尺寸见。

旋片真空泵如靠近精密仪表使用时,应考虑增加防震装置。

将被抽容器用真空软管或法兰与旋片真空泵相联结,如用法兰联接时,法兰上应有橡胶圈槽,形式及尺寸见图50联接被抽容器的管径不应小于泵进气口直径,管通宜短,接头宜少,否则影响抽速,管道和接头的漏气量应小。

被抽容器的气体量应与泵的抽速相适应,旋片真空泵的抽速关系见图4。

在泵与被抽容器之间建议装上一个真空阀,以便控制气体流量。

对于泵并建议装上一个放气阀(或电磁阀)以便停车时对泵放气,能防止返油以及容易起动。

2zx-0.25旋片真空泵说明书

2zx-0.25旋片真空泵说明书

目录一、一、结构说明二、二、主要规格三、三、用途四、四、使用说明五、五、维护与保养六、六、故障及消除七、七、性能曲线图八、八、外形尺寸九、九、示意图与外形图一、一、结构说明2XZ型旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称泵)。

它有偏地心装在泵身腔内的转子,及转子内的旋片,转子带动旋片旋转时,旋片借离心力和旋片弹簧弹力紧贴腔壁,把进、排气口分隔开来,并使进气腔容积周期性地扩大而吸气,排气容积则周期性地缩小而压缩气体,借压缩气体压力和油推开排气阀排气,从而获得真空。

图一单级泵的工作原理示意图。

两级是两个单级串联而成。

2XZ型泵装有气镇阀(2XZ-0.25无)。

其作用是向排气腔充入一定量空气以降低排气压力中的蒸汽分压强,当其低于泵温下的饱和蒸汽时,即可随意充入空气排出泵外,而避免凝结在泵油中,具有延长泵油使用时间和防止泵油混水的作用。

但气镇阀打开时,极限真空将有所下降,温升也有所提高。

2XZB型具有体积小、重量轻、噪音低、起动方便等优点,此外,还有防止返油的措施和防止油封漏油污染场的措施。

三、三、用途1、1、泵是用俩对密封容器抽除气体而获得真空的基本设备,它可单独使用,亦可作为各类高真空系统的前级泵和预抽泵。

2、2、泵进气口连续敞通大气运转,不得超过三分钟。

3、3、泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的,含有颗粒尘埃的气体,以及含氧过量的、有爆炸性的气体。

4、4、泵不得作压缩泵或输送泵用。

5、5、本机使用于制冷、电子灯泡行业、印刷、制药、食品包装、医疗、仪器、化工、半导体、电真空、气体分析、理化实验等。

四、四、使用说明1、1、泵的工作环境,温度5~40范围内,相对温度不大于90,进气口压强小于0托的条件下允许长期连续运转。

2、2、装接电源时,应按电机标牌的规定接线,应注意电机旋转方向与支座上的箭头方向一致,即从电机风扇一端看,叶轮应为顺时针转。

具体接线参看接线图。

3、3、连接被抽容器的管道,其直径应不小于泵的进气口直径,且管道应短和弯头少,同时注意管道的泄露。

2XZ型旋片式真空泵详解

2XZ型旋片式真空泵详解

产品名称:2XZ型旋片式真空泵一、2XZ型旋片式真空泵概述:它的工作性能由高压级与低压型旋片式真空泵为双级直联结构,2XZ在运转时将容器内的气它的吸入口与真空设备连接,级二部份组成,体大量吸入与排出,当设备获得真空时,高压级排气阀封闭,高压级并经第二级吸入与排出真空设备可获得入口的气体将转送到第二级,-2,泵与Pa10型旋片式真空泵的技术参数为了一定的真空,2XZ6×电机连轴,高转速,外型小,结构紧凑,流动性工作方便,可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。

因为它具有体积小、质量轻、操声低等优点,所以更适宜于实验室里使用。

2XZ二、型旋片式真空泵的型号意义:三、2XZ型旋片式真空泵的性能参数表:四、2XZ型旋片式真空泵的工作原理及结构图:2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。

它有偏心地装在泵腔内的转子,及转子槽内的旋片。

转子带动旋片转时,旋片紧贴.腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而型旋片式真空泵工作原理示意图。

双级是两获得真空。

图一为2XZ 个单级串联而成。

型旋片式真空泵的结构图:2XZ图一五、2XZ型旋片式真空泵的安装尺寸表:六、2XZ型旋片式真空泵的特点:起动方便等优点。

2XZ型旋片式真空泵具有体积小,重量轻、噪声低、)和无防止油封漏油污染场地的此外,还有防止返油的措施(2XZ-8 措施。

1、2XZ型旋片式真空泵是获得真空的基本设备,它可单独作用,亦可作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组。

2、不得超过三分钟。

2XZ型旋片式真空泵进气口连续敞通大气运转,颗含有对泵油起化学反应的、3、泵不适用于抽除对金属有腐蚀性的,粒尘埃的气体,以体含氧过高的,有爆炸性的气体。

、泵有得作压缩泵或输送泵用。

4 -40℃范围内,相对温型旋片式真空泵的工作环境:温度5、2XZ5℃的条件下允许长期连续运1333Pa90%度不大于,进气口压强小于转。

2X型真空泵说明书剖析

2X型真空泵说明书剖析

目录一、概述 (5)二、结构原理 (6)三、性能参数 (12)四、安装尺寸表 (15)五、拆箱安装 (16)六、使用说明 (18)七、维护保养 (19)八、故障排除 (20)九、维修 (22)一、2X型旋片式真空泵的产品用途及使用范围:1、2X型旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,由于现代科学技术的高度发展,真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

2、由于旋片式真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。

如有气镇装置的泵,可抽除一定地的可凝汽体。

,3、旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。

4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

二、2X型旋片式真空泵的结构及原理:5、图1是旋片式真空泵泵原理图,转子3及7与高真空室外1及低真空室6相切,转子3及7沿箭头方向旋转,带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。

当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。

2XZ型真空泵使用说明书

2XZ型真空泵使用说明书

2XZ型真空泵使用说明书一、结构说明2xz型旋片式真空泵系双级告诉直联结构旋片真空泵(以下简称泵)。

它有偏心地装在泵身腔内的转子,及转子槽内的两旋片。

转子带动旋片旋转时,旋片借离心力和旋片弹簧的弹力紧贴腔壁,把进、排气口分隔开来,并使进气腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,借压缩气体压力和油推开排气阀排气,从而获得真空。

2xz型泵装有气镇阀。

其作用是向排气腔充入一定量空气,以降低排气压力中的蒸汽分压强,当其低于泵温下的饱和蒸汽压时,即可随充入空气排出泵外,而避免凝结在泵油中。

具有延长泵油使用时间和防止泵油混水时间。

但气镇阀打开时,极限真空将有所下降,温升也有所提高。

2xz型泵具有体积小,重量轻,噪音低,起动方便等优点。

此外,还有防止返油的措施和防止油封漏油污染场地的措施。

二、用途和使用范围1.泵是用来对密封容器抽除气体而获得真空的基本设备。

它可单独使用,亦可作为各类真空系统的前级泵和预抽泵。

广泛应用于医疗、科研、化工、实验室、塑料、电子等行业,以及电真空器件制造、灯泡、保温瓶制造、真空焊接、仪器仪表及制冷设备、印刷包装机械配套等。

2.泵的工作环境:温度5℃-40℃范围内,相对湿度不大于90%,进气口压强小于10托的条件下允许长期连续运转,当被抽气体相对湿度大于90%时,应开气镇阀。

3.泵进气口连续敞通大气运转,不得超过三分钟。

4.泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗尘埃的气体,以及含氧过高的、有爆炸性的气体。

本泵不得作压缩泵或输送泵用。

三、安装说明1.泵应安装在清洁、平坦、干燥和通风良好的场所,尽量保持泵温在15℃-40℃为宜。

2.泵装有手柄、橡胶机脚,除运输及用于移动装置外,只要安放平稳即可。

安装在精密仪器设备上使用,可安装尺寸,采用螺钉固定。

3.装接电源时,应按电机标牌的规定接线。

应注意电机旋转方向与支座上的箭头方向应一致,即从电机风扇一端看,叶轮应为顺时针转,如转向不符,对单向电机,将出线K1与K2调接,对三相电机,只要将三根出线中的任意两种对调即可。

旋片式真空泵使用说明书

旋片式真空泵使用说明书
4、如果泵长期搁置不用,应将油放尽并清洗泵,然后注入新油。 5、泵进气口的过滤网应保持清洁,以免抽气速度下降。
上海奥丰泵阀制造有限公司

■旋片式真空泵■
☆ 主要技术规范
抽气
速率 型号
(L/
极限真 空(Pa)
S)
2X-2A 2
2 X-4A 4
2 X-8 8
6.7×10-2 1.33 1400 380
0.12 0.12 0.18 0.25 0.37 0.55 1.1
φ10 φ10 φ13 φ19 φ19 φ30 φ30
0.25 0.3 0.42 0.4 0.48 0.55 0.7
≯40 275 110 220 7.5 ≯40 440 125 224 11
☆ 使用说明 1、查看油位。油位应在油标中心,油位过低,对排气阀不能密封,影响真空度。油位
过高,会引起起动时喷油。运转前,先将三角带脱下,将电机转向校正后,再起动以免喷油。 运转时,油位略有升高,属正常现象。油量不足时,采用 1 号真空泵油,从加油孔加入。油 需经过滤。以免杂物进入,堵塞油孔。
2、泵口如装接电磁阀,应与泵同时动作。 3、开始起动时,应先点动起动按钮一、二次,观察在运转中有无异常声响及特殊的震 动,并使泵腔内的油压至油箱内,然后再正式起动运转。 4、环境温度较高时,油温升高,粘度下降,饱和蒸汽增大,会引起极限真空下降,应 加强通风散热。 5、检查泵的极限真空,应采用压缩式水银真空计,真空计应与泵口直接接通,运转 30 分钟内,将达到极限真空。 6、停泵前应先关闭吸气口处阀门,与真空系统隔绝,然后停泵。 7、带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时,要打开气镇阀。 8、本产品实行“三保"六个月,非正常使用损坏不属“三保"范围。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录一、概述 (5)二、结构原理 (6)三、性能参数 (12)四、安装尺寸表 (15)五、拆箱安装 (16)六、使用说明 (18)七、维护保养 (19)八、故障排除 (20)九、维修 (22)一、2X型旋片式真空泵的产品用途及使用范围:1、2X型旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,由于现代科学技术的高度发展,真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

2、由于旋片式真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。

如有气镇装置的泵,可抽除一定地的可凝汽体。

,3、旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。

4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

二、2X型旋片式真空泵的结构及原理:5、图1是旋片式真空泵泵原理图,转子3及7与高真空室外1及低真空室6相切,转子3及7沿箭头方向旋转,带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。

当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。

如被抽除的气体中含有较高的蒸汽气体时,在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时,此时蒸气被压缩成为液体,旋片式真空泵无法排出,而混在真空油内,使泵的性能大大降低。

如果掺入适量的空气,使蒸汽在受到压缩时,其分压强也低于泵温的饱和压强,则蒸汽在变成液体前就能被排出泵外去,故本系列2X-4以上的泵都装有能放入一定量气体的掺气阀11见图11 高真空室外2进气嘴3 转子4 过气管5 排气阀门6 低真空室7 转子8 刮片9 弹簧10 排气阀门6、2X系列的各种真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。

电动机和泵用螺钉卡板固定在底盘上。

2X旋片式真空泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。

见图2、图3。

在2X旋片式真空泵体内压入一个中隔板、将真空泵壳分成高低真空室,各室都有排气门,高真空室排气与低真空气相通。

高转子前端伸出前轴;后端伸出后轴。

前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。

而伸入低真空室内,低真空室转子则装在后轴上、故高低转子均由前轴带动。

高低转子都有对开的槽子,呈“T”形的旋片由弹簧支撑开而装于槽内。

2X旋片式真空泵的进气口处有过滤网,而排气口处有挡油网,视镜左边有掺气阀,下边有放油塞。

(图2)2X 旋片式真空泵附表气体路径 3 过滤网 8 弹子 13 排气罩 18 后端板 23 水盖板—→高真空路径 4 皮带轮 9 前轴 14 排气罩垫 19 低转子 24排气阀片 —→高真空路径 5 前端板 10 油密封室 15 挡油网 20 冷却水接头 25 视窗1 进气嘴 6 高转片11 弹簧 16 泵壳 21键26 掺气阀2 密封圈 7 高转12 定位销17 中隔板 22 底转片 27 放油塞子 钉(图3)2X 旋片式真空泵附表 1 皮带轮 6 排气咀 11 低转子 16 钢珠 21 阀片 2键7密封圈12 弹簧 17 手柄 22 档板7、2X旋片式真空泵抽气过程:见图2,气体由进气嘴进入高真空室,起初是高压强,高低真空室都充满大气,两个排气门都打开排气。

随着抽气的进行,气压下降(即真空度提高),高真空室压力不足以推开排气门,气体经中隔板进入低真空室,此时压力亦不足推开排气门,但低真空室进入有一定量油,帮助推开排气门,气体亦随之排出。

排出的气体平杂着的油粒,经挡油网滤而使油分离,只有气体排出泵外,气体路径见图2。

8、2X旋片式真空泵油密封室里的油,由油池A经前端板上的孔供给。

低真空室里的油,由油池A经后端板上的孔供给。

高真空室的油,由中隔板上的孔,循环供给。

2X 旋片式真空泵前后端盖的密封是由泵体上部的油池B经泵体端面室的孔而流入油槽进行密封。

三、2X型旋片式真空泵的性能参数:2X -2 2X-4A2X-82X-1150A2X-30 2X-702 4 8 15 30 70极限真空关气镇开气镇Pa(Torr)6×10-2(≤5×10-4)1106×10-1(5×10-3)(≤1×10)电动机功率(KW)0.370.55 1.1 1.5 3 5.5温升(℃)≤40进气口径(mm)18 25 40 40 65 80转速(r/min)450 590 450420420用油量(L)0.71.02.0 2.83.04.2噪声dB(A)68 ≤68 ≤≤75 ≤78(~≤80(~70 70)75)外形尺寸(cm)56×31×3956×34×3779×43×5479×53×5478×50×5691×65×70适用电磁阀型号DDC-JQ25 DDC-JQ40 DDC-JQ65 DDC-JQ80 重量(kg)58 55 80 110 232 3302X旋片式真空泵冷却方式自然冷却水冷自然冷水冷冷却水量(L/min)- >0.5->0.8>1 >22X旋片式真空泵注意:(1)真空度是指被抽容器内剩余气体压强,以分压强为我厂出厂标准,总压强为辅助标准,热偶计测的是各种蒸汽和永久气体的总压强,而麦氏表只能测出永久气体占的分压强,故二表的数值有一定的差异。

(2)抽速度是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见图4。

(3)温升是指泵温稳定后,在排气阀门处的油的温度与室温之差。

(4)2X旋片式真空泵型号表示方法:列2K—1,2代表双级泵,K代表旋片式真空泵,一横线后面的数字代表每秒钟的抽速。

四、2X型双级旋片式真空泵的安装尺寸表:五、2X型旋片式真空泵的拆箱安装:拆箱后小心取出旋片真空泵体、备附件及说明书并保管好作日后备用。

除去填充物,擦净泵的表面灰尘、垢。

按装箱单清点数目。

旋片真空泵安装在环境清洁、通气良好,光线充足符合第4条要求的室内。

根据使用情况泵应安装在有一定宽裕的场地,以便于操作维护。

泵的外形尺寸见。

旋片真空泵可以放置在坚实平坦的地面上,不需特别的地基,如需固定可另加螺钉与基础固牢,地脚螺钉尺寸见。

旋片真空泵如靠近精密仪表使用时,应考虑增加防震装置。

将被抽容器用真空软管或法兰与旋片真空泵相联结,如用法兰联接时,法兰上应有橡胶圈槽,形式及尺寸见图50联接被抽容器的管径不应小于泵进气口直径,管通宜短,接头宜少,否则影响抽速,管道和接头的漏气量应小。

被抽容器的气体量应与泵的抽速相适应,旋片真空泵的抽速关系见图4。

在泵与被抽容器之间建议装上一个真空阀,以便控制气体流量。

对于泵并建议装上一个放气阀(或电磁阀)以便停车时对泵放气,能防止返油以及容易起动。

按照电机标牌所示电压和接线方式接上电源,并建议采用保险装置以免超载,判明电机旋转方向,应与泵上箭头方向一致。

取下排气塞装上排气罩,或将排所嘴上的套子取下。

旋片真空泵需冷却者接上水源。

如必须使泵抽除有毒的及腐蚀黑色金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时,应在进气管道上加装中和、冷却、过滤等有关装置配合使用,否则将影响旋片真空泵使用性能和寿命。

抽除对人体有害的气体时,应安上相应的管道,将排出气体引至室外远离工区进行处理。

注:安装时应小心,防止铁屑、污物、尘埃等落入泵内六、2X型旋片式真空泵的使用说明:1、旋片真空泵运转注意事项:(1)断续起动1—2次,观察在运转中有无异常声响及特殊的震动,无问题方可边续运转。

(2)注意油面应在视镜的两条油标线之间,油量多了会引起起动困难、返油、喷油等不良现象,少了则影响真空度。

油量不足时应通过加油孔加油。

注意久停的泵油面要下降,将泵连续运转几转后,油面才会上升。

(3)打开冷却水(4)打开泵进气嘴上的阀门,打开的大小视具体情况而定。

2、对初次安装好的旋片真空泵,应先做一次试车运转,此时泵应无安装不当的振动及无特殊冲击声响,电机不应超负荷,油温和极限真空度应符合技术规格。

3、停旋片真空泵时应先关断进气嘴上的阀门,装有放气阀者对泵放气,再截断电源,再停水源。

4、旋片真空泵使用中注意事项:(1)经常注意油位。

(2)泵起动后再缓慢打开阀门。

(3)经常注意泵运转是否正常,有无特殊声响,电机是否超负荷运转。

(4)注意冷却水是否中断。

(5)注意泵温升不超过40℃(6)如停车后旋片式真空泵温要下降到5℃以下时,泵内冷水必须除净。

七、2X型旋片式真空泵的维护保养:1、旋片真空泵在工作中除了注意第15条事项外,尚须注意下列事项:(1)旋片真空泵须经常保持清洁,泵上不得放置其他物件。

(2)注意皮带松紧是否适当,第半年年调整一次。

(3)管道接头是否漏气,及时杜绝。

2、旋片真空泵连续工作三月至半年之后,就应换油一次,在湿度较大的地区,在潮湿季节工作的泵,或被抽气体污染很大的,应根据具体情况酌情缩短换油时间。

换油事项如下:(1)将旋片真空泵拆除真空系统,把底盘电机一端垫高些,打开放油塞放油,转动真空泵、捂住排气口,使腔内污油全部从放油口放出,再从进气口处加入新油100—500ml持续转动5—10转以上对,内部进行清洗,照此操作3—5次,特污油放清后,再装上放油塞,将泵放平,从进气口及加油孔分别加入新油,换油即告完毕。

(2)换油时不宜长久开动电机,以免使排气阀片跳动过于剧烈和疲劳。

(3)严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。

注:旋片式真空泵换油最好的油温升高后进行。

3、如停旋片真空泵时间较长,应取下排气罩放上排气塞,封闭进气口,放净积水。

八、2X型旋片式真空泵的使故障原因及消除方法:旋片式真空泵一般故障的排除:1、旋片式真空泵真空度不高:(1)泵温太高:(2)如被抽气体温度高,则应先将气体冷却后再进入旋片真空泵内。

相关文档
最新文档
