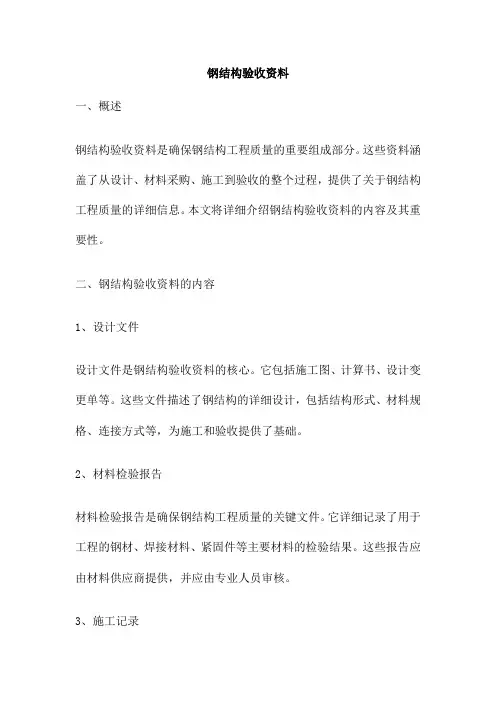

钢结构厂房验收资料(全套)

档号档案馆代号案卷题名：黎平经济开发区雁归创客园2万平方米钢结构厂房工程编制单位七冶安装工程有限责任公司编制日期密级保管期限共一卷第一卷共 1 册第 1 册黎平经济开发区雁归创客园2万平方米钢结构厂房制安工程施工方案项目经理：审核：编制：目录一、工程概况 (1)二、编制依据 (1)三、钢结构的生产工艺流程 (1)1、放样、下料、切割 (1)2、初调、组装、点焊 (2)3、钢结构关键工序焊接质量控制 (3)4、焊接方法的选择及其技术要求 (4)5、安装螺栓孔的加工 (6)6、钢结构外形尺寸允差要求 (6)7、钢结构的预拼装 (6)四、钢结构的现场安装 (7)五、钢结构除锈、防腐的有关技术要求 (14)六、确保工程质量的技术组织措施 (15)七、检验与验收标准 (17)八、安全保证及文明施工措施 (17)九、吊装安全事项 (18)十、施工进度计划表 (21)一、工程概况我单位承建的黎平经济开发区雁归创客园2万平方米钢结构厂房制作、安装工程。

本工程的主体结构为门式钢架钢结构厂房，结构设计使用年限为50年。

根据本工程的特点具体编制以下专项方案。

二、编制依据1、GB50205-2012《钢结构工程施工及验收规》2、GB700-2006《碳素结构钢》3、GB8923-2011《涂装前钢材表面锈蚀等级和除锈等级》4、GB50300-2013《建筑工程施工质量验收统一标准》5、GB/T50430-2007《工程建设施工企业质量管理规》6、GB/T50502-2009《建筑施工组织设计规》7、GB50661-2011《钢结构焊接规》8、GB1228-2006《钢结构用高强度扭剪型大六角头螺栓、大六角螺母、垫圈等技术条件》9、JGJ82-2011《钢结构高强螺栓连接的设计、施工及验收规程》三、钢结构厂房的生产工艺流程材料检验→切割下料→打坡口→组装→焊接→变形矫正→焊缝检验→安装→涂装及验收施工的关键控制点如下：1、放样、下料、切割①放样从熟悉图纸开始，逐个核对图纸之间的有关尺寸和方位，以1：1的比例整体或分段制作样板，并复检尺寸。

②下料前必须了解所用钢材与原设计是否相同，如钢板有疤痕、裂缝、夹层或厚度不足等现象应及时调换材料或取得技术部门同意后方可使用。

③下料时应注意排版，使板拼接焊缝应错开200mm以上，与加强筋焊缝应错开200mm以上。

④钢板表面不得有明显的凹痕和损伤，标识划伤深度不宜大于0.5mm，钢板挠曲度差高每米不大于1mm，长边线的弯曲度不应大于全边长的1/3000，且不大于2mm。

⑤钢板下料切割采用多头切割机进行下料，切割后两平行边的不平行度不得大于1.5mm，切割面不得有大于1mm的缺棱，如有，应予补焊后打磨平整，切割截面的斜度不得大于2mm。

⑥钢板下料根据设计图纸进行排版、划线，考虑焊缝焊接时的收缩量，适当加长下料长度，并对切割下料的部件进行编号并分类堆放。

⑦坡口的制备根据图纸和焊接工艺的要求，对坡口进行加工，采用鉋边机或自动切割机加工，除图纸另有要求外，其余坡口角度和尺寸如下：K型坡口角度为50°±5；翼板、覆板对接坡口X型角度为60°±5；单面V型坡口角度为55°±5。

2、初调、组装、点焊①初调切割好的部件，并进行检查，对切割引起的变形进行调平，翼、腹板需要接长时，应使两板对齐，并焊接，对接长的板件应在卷板机上进行精调，使其平直度达到规的要求，即局部挠曲度f≤1mm。

②组装前应将翼板中线两侧及腹板边缘50mm围的铁锈、氧化皮、毛刺、油污等清除干净，考虑焊接收缩，钢梁、柱组装后的长度应比设计的长一点，待焊接完后再进行二次长度切割。

③组对接口错边量应严格控制在允差围，H型钢截面高度允差±2.0mm，截面宽度允差±3mm，腹板中心偏移允差2.0mm，翼板垂直度b/100且不大于3.0mm。

弯曲点矢高L/1000 且不大于5mm，腹板局部平面度2.0mm。

④组对点焊应使用与正式焊接相同的焊接材料，点焊必须焊透，不允许有夹渣、裂纹等缺陷，并能满足吊运、翻转的强度要求，点焊的焊工必须持有焊工合格证。

⑤对于H型钢柱、梁的组对应在组装胎具上进行；腹板与翼板的T 型接头必须顶紧，在顶紧的部位翼板对接焊缝应打磨成与母材一样平齐。

⑥钢柱脚中柱肢，加强筋、靴梁应与底板铣平顶紧。

⑦钢柱、钢梁在吊运时应妥善支垫与绑扎，以防变形和损伤。

3、H型钢结构钢柱、梁的关键工序焊接质量控制。

钢结构焊接是钢结构制作的关键工序，其质量要求比较高，必须从严要求。

①制造、加工、安装所使用的量具、仪器、仪表等必须定期由Ⅱ级以上计量机构鉴定合格后方可使用；②焊接工艺的编制必须依据焊接工艺评定，保证焊接接头质量确定的工艺参数，施焊中不准随意变动；③焊工必须持证上岗，并按持证位置对应焊接；④焊接时风速不应超出规定，当超出规定时，应有防风措施；（1）手工电弧焊接、埋弧自动焊接8m/S；（2）CO2气体保护焊2m/S⑤下雨、刮风期间及焊件表面潮湿时，焊工及焊件无保护措施时，不应进行焊接。

⑥焊条焊接前必须进行烘干。

J422焊条烘干温度为75~150℃，保持时间为1.5~2h。

⑦焊接时相对湿度应不大于90%。

4、焊接方法的选择及其技术要求①H型钢柱、梁的焊接均采用埋弧自动焊和CO2气体保护焊进行焊接,钢柱翼缘板或腹板拼接应采用加引弧板的对接焊缝（其材质和坡口形式与工件相同），并保证焊透，翼缘与中腹板的拼接缝相互错开200mm以上，焊缝的外观检查及对接焊缝和有焊透要求的焊缝无损检测应符合图纸要求的质量标准。

②翼板对接焊缝，腹板对接焊缝采用埋弧自动焊进行双面焊接，翼板与腹板的T型焊缝采用埋弧自动焊45°船型位置角焊。

筋板等部件与H型钢的焊接采用CO2气体保护焊进行。

③焊接规的选择按相应评定合格焊接工艺进行。

A：自动焊时焊接规B：CO2气体保护焊规C：手工电弧焊规④对于焊接规的选择,打底层及除平焊位置外的其它位置焊接可选择下限,中间层及盖面层可选择中、上限。

⑤H型钢柱、梁焊接变形的控制及焊接顺序：1）组对钢板的原材料必须调、校平直，误差不得超过工艺要求的围。

2）H型钢组对不得强行组对，以避免应力的存在。

3）组对不合格，形位超差较大的H型钢柱、梁不得进入焊接工序。

4）腹板的对接焊缝，焊接时应正、反面来回翻转焊接，以减少变形，对翼板与腹板的T型焊缝焊接引起的角变形利用H型钢调直机进行校平。

5）为防止钢柱、梁的旁弯及扭曲变形，对生产线上的船型胎具斜面必须找平，其平整度要求为1/2000，且不大于2mm，H型钢放在上面应保持形状不变，处于自由状态，不受拘束及有外界应力的存在，贴角焊缝焊接方向应一致，且焊接规相同。

6）焊接后对变形的H型钢用H型钢矫直机进行矫正。

7）制作完后，按图纸编号，用铅油标识，并在现场妥善存放。

8）焊接质量的好坏，直接影响到本工程的质量，因此，焊接质量除应控制外观质量外，同时，严格检测部质量。

所有焊缝的外观质量均应符合GB50205—2012规定。

9）焊接操作及检查①焊接为钢结构件的关键控制项目，其焊接质量的好坏与否，与整个厂房的安全使用密切相关，因此焊接工作必须引起高度的重视。

②为确保焊接质量，上岗焊工必须持有相应位置的焊工合格证，无证焊工不允许上岗施工。

③注意事项主钢架部分钢柱、钢梁为H型钢，制作焊接工艺基本相同。

H型钢的主焊缝均采用埋弧自动焊进行焊接，焊接时应注意以下事项：所有焊条、焊剂、焊丝应与母材相匹配，并应符合设计要求及国家现行行业标准GB50661-2011《钢结构焊接规》的规定。

所有的焊条、焊剂在使用前必须按工艺要求进行烘干，并存放在保温箱随用随取。

焊接前必须清除焊件表面及焊口附近两侧50mm上的浮锈和油污。

为保证构件的均匀变形，每一根H型钢必须一次焊完。

④焊位准备钢柱、钢架梁，焊接时放置在45°的专用胎具上进行焊接。

⑤焊缝检查按图纸和设计规的要求对焊缝进行外观及部检验。

焊缝的形状尺寸应符合图纸及工艺文件的要求。

所有焊缝均匀光滑，焊缝表面不得有气孔、夹渣、裂纹、弧坑等缺陷。

凡设计要求全焊透的二级焊缝应采用超声波探伤进行部缺陷的检验。

5、安装螺栓孔的加工钢柱、梁的安装螺栓孔可采用钻模钻孔或配钻进行。

钻床使用摇臂钻和磁力电钻进行。

其螺栓孔的尺寸允差应符合GB50205—2012标准的规定。

6、钢结构外形尺寸允差要求钢构件外形尺寸主控项目允许偏差（mm）7、钢构件的预拼装①预拼装孔用的支承及平台应测量找平，检查时应拆除全部临时固定和拉紧装置。

②高强螺栓和普通螺栓连接的多层板叠，应采用试孔器进行检查。

四、结构厂房现场安装1）安装前的准备工作①厂房安装前应对车间的定位轴线、基础轴线和底标高等进行复检，并应进行基础检测和办理交接验收。

当基础工程分批进行交接时，每次交接验收不应少于一个安装单元的柱基础，并应符合下列规定。

②基础混凝土强度达到设计要求；基础周围回填夯实完毕；基础的轴线用红铅油标志和标高基准点应准确、齐全。

③基础表面支撑面等的允许偏差符合下表的要求。

支撑面、基础、地脚螺栓（锚栓）④钢结构吊装前应清除基础及构件表面油污、泥沙和灰尘杂物。

⑤检查安装所需的设备和测量仪器，发现问题及时处理。

⑥制作安装所需的钢垫板。

对所加工的构件按种类、型号、轴线位置进行标识，以免吊装时弄错。

⑦安装柱时，每节柱的定位轴线应用地面控制轴线直接引上，不得从下层轴线引上。

2）钢柱、梁的安装顺序及吊装方法①安装顺序水玻璃溶解厂房的钢柱、梁的安装顺序根据厂房图纸轴线系列顺序安装，形成框架，完成后安装；再顺序安装次梁。

②吊装方法钢柱、梁的吊装根据构件的重量及安装高度可使用16T—25T的汽车吊进行吊装。

③钢柱安装的允许偏差值见下表钢柱安装的允许偏差④安装技术要求钢柱安装前，应对钢柱的质量进行检查，钢柱的变形、缺陷超出允许偏差时，应及时进行处理。

⑤吊装钢柱时必须用两台经纬仪从两个方向校正柱的垂直度，经计算确定钢垫板厚度，标高只能有负误差，不能出现正误差。

用垫板垫好柱底后，才能吊装钢柱。

⑥钢柱准确就位固定后按设计要求进行灌浆，采用C25细石砼灌浆料，外加高效、膨胀剂。

使柱脚与混凝土基础间空隙充实。

⑦柱找正固定后，安装柱间支撑时应保证不影响柱的安装精度。

⑧钢结构吊装流程图3）高强螺栓的连接要求A 柱子、梁头和梁之间的连接采用高强螺栓连接，钢构件拼接前，应清除毛边、毛刺、焊接飞溅物。

摩擦面应保持干燥整洁，不得在雨中作业。

B 高强度螺栓连接的板叠接触面应平整。

当接触有间隙时，小于1mm的间隙可不处理：1.0—3.0mm的间隙应将高出的一侧磨成1：10的斜面，打磨方向与受力方向垂直。

C 安装高强螺栓时，螺栓应自由穿入孔，不得强行硬打，并不得气割打孔，穿入方向应一致，并便于操作。
