安全生命防护工程-波形护栏资料表格
波形护栏样板表格
立柱中距(mm)
±50
立柱竖直度(mm/m)
±10
护栏顺直度(mm/m)
±5
横梁中心高度(mm)
±20
外观检查:
备注:
自检结论:
签字:日期:
监理意见:
签字:日期:
符合设计
检查点;合格点
测厚仪:抽检10%
4
拼接螺栓抗拉强度(m拉力试验:每批3组
5
立柱埋入深度(mm)
符合设计规定
检查点;合格点
过程检查,直尺:抽检10%
6
立柱外边缘距路肩边线距离(mm)
±20
检查点;合格点
直尺:抽检10%
7
立柱中距(mm)
±50
检查点;合格点
钢卷尺:抽检10%
监理单位:赤峰天宇交通监理有限公司编号:B—059
工程名称
施工时间
桩号及部位
检验时间
项次
检查项目
规定值或
允许偏差
检验结果
检验频率和方法
1
波形梁板基底金属厚度(mm)
±0.16
检查点;合格点
板厚千分尺:抽检5%
2
立柱壁厚(mm)
4.5±0.25
检查点;合格点
测厚仪、千分尺:抽检5%
3
镀(涂)层厚度(μm)
检验申请批复单
承包单位:河北北方公路工程建设集团有限公司合同号:MYTJ-3
监理单位:赤峰天宇交通监理有限公司编号:A—027
工程项目
国道305线玛尼罕至玉田皋段公路工程
工程地点及桩号
具体部位
检验内容
波形梁板基底金属厚度、立柱壁厚、镀层厚度、拼接螺栓抗拉强度、立柱埋入深度、立柱外边缘距路肩边线距离、立柱中距、立柱竖直度、横梁中心高度、护栏顺直度
波形护栏施工安全技术交底资料模板
一、工程概况1. 工程名称:[项目名称]2. 工程地点:[施工地点]3. 施工单位:[施工单位名称]4. 监理单位:[监理单位名称]5. 设计单位:[设计单位名称]6. 施工周期:[施工周期]二、安全注意事项1. 施工前准备- 施工人员必须接受安全技术培训,了解波形护栏施工的安全要求和操作规程。
- 确保施工区域安全标志醒目,设置安全警示牌,并保持通道畅通。
- 施工现场应配备必要的安全防护用品,如安全帽、防护眼镜、手套、防尘口罩等。
2. 材料与设备- 所有材料必须符合国家标准,并进行严格的质量检查。
- 施工设备应定期检查和维护,确保其处于良好工作状态。
3. 施工操作- 施工人员必须按照操作规程进行施工,不得擅自更改施工方法。
- 施工过程中,应保持高度警惕,防止意外伤害。
- 高处作业时,必须使用安全带,并确保安全带系牢。
4. 个人防护- 施工人员应穿戴符合安全要求的个人防护装备。
- 作业过程中,不得饮酒或服用影响操作能力的药物。
三、具体安全技术措施1. 施工人员安全- 施工人员必须经过专业培训,熟悉波形护栏的施工流程和安全操作。
- 严格执行操作规程,不得违反安全规定。
2. 机械安全- 机械设备操作人员必须持证上岗,熟悉机械性能和操作规程。
- 机械设备运行前,必须进行全面检查,确保安全可靠。
3. 材料搬运安全- 搬运材料时,应使用合适的工具,避免直接用手搬运重物。
- 注意搬运过程中的重心平衡,防止材料倾倒。
4. 高处作业安全- 高处作业必须使用安全带,并确保安全带连接牢固。
- 高处作业区域应设置安全防护网,防止坠落物伤人。
- 高处作业人员必须经过专业培训,熟悉高处作业的安全操作。
5. 施工现场安全- 施工现场应设置明显的安全警示标志,并保持通道畅通。
- 施工现场应定期进行安全检查,及时发现和消除安全隐患。
四、应急措施1. 现场急救- 施工现场应配备急救箱和急救药品,并明确急救流程。
- 施工人员应了解基本的急救知识和技能。
波形护栏检查记录填表说明
波形梁钢护栏填表
1、分部(分项)工程中间校验申请单;(填监管:29表)
施工单位监理单位存档;
2、分项工程质量评定。
(填监管:26表)施工单位监理单位存档;
3、波形梁钢护栏检查记录(交施04表)施工单位监理单位存档;
4、进场材料报验单(监管08表)施工单位存档监理单位签字。
分部(分项)工程中间交验申请单
施工单位:合同号:
监理单位:监管:29
分部(分项)工程中间交验证书
审批证书编号:
监管:30
注:承包人报送一式三份,高级驻地签认后交承包人专业监理工程师,执行办各一份。
分项工程质量检验评分表
所属分部工程:
分项工程名称;施工单位:合同号:
检验负责人:检测:记录:复核:年月日
波形梁钢护栏检查记录
承包单位: 监理单位: 合同号: 交施:04
进场材料报验单
承包单位:合同号:。
波形护栏施工安全技术交底资料模板
一、工程概况1. 工程名称:[工程名称]2. 施工单位:[施工单位名称]3. 施工地点:[施工地点]4. 施工时间:[开始时间]至[结束时间]5. 施工内容:波形护栏安装及施工。
二、安全技术交底目的为确保波形护栏施工过程中的安全,防止安全事故发生,现将波形护栏施工安全技术交底如下。
三、安全技术交底内容1. 人员要求(1)施工人员必须经过专业技术培训,持证上岗。
(2)现场管理人员应具备相关安全管理知识,负责现场安全监督。
2. 施工现场安全措施(1)施工区域应设置明显的安全警示标志,并设立安全警戒线。
(2)施工区域内的临时设施应符合安全要求,如临时道路、围挡、照明等。
(3)施工过程中,应遵守国家相关安全法规和标准。
3. 施工工艺及注意事项(1)施工前,应仔细检查波形护栏的材质、尺寸、形状等是否符合要求。
(2)施工过程中,应严格按照施工图纸进行安装,确保安装质量。
(3)波形护栏安装过程中,应使用专用工具,不得使用撬棍等硬物。
(4)安装过程中,应确保护栏与基础固定牢固,防止因松动导致事故发生。
(5)施工过程中,应注意观察周围环境,防止因视线受阻造成事故。
(6)施工过程中,应保持施工现场整洁,及时清理施工垃圾。
4. 高处作业安全措施(1)高处作业人员必须佩戴安全帽、安全带等防护用品。
(2)高处作业平台应设置防滑措施,并确保其稳固。
(3)高处作业人员应遵守高空作业安全操作规程,不得擅自上下移动。
5. 交通安全措施(1)施工期间,应设置交通警示标志,并安排专人指挥交通。
(2)施工车辆应遵守交通规则,不得超速、超载。
(3)施工区域应设置隔离设施,防止无关人员进入。
6. 火灾及应急措施(1)施工现场应配备足够的消防器材,并定期检查其有效性。
(2)施工人员应了解消防器材的使用方法,并掌握火灾应急处理措施。
(3)施工过程中,应严格控制火源,防止火灾事故发生。
四、安全技术交底责任1. 施工单位应负责安全技术交底的组织实施。

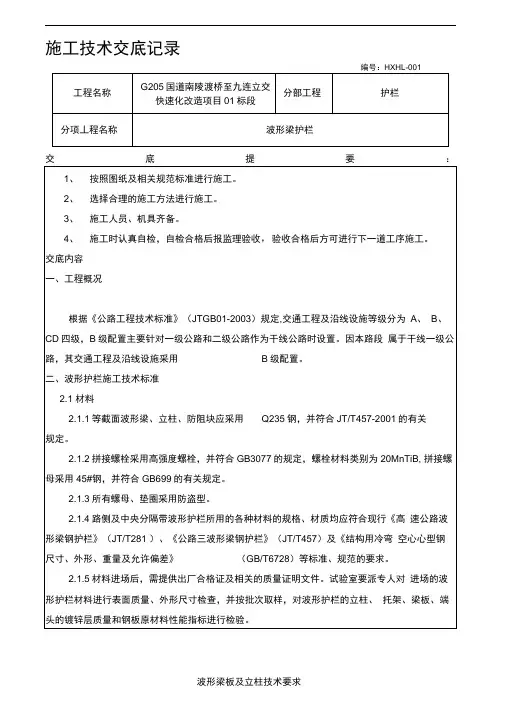

波形梁钢护栏施工技术交底记录及安全技术交底
施工技术交底记录交底提要:波形梁板及立柱技术要求镀锌构件锌层质量、涂塑层厚度要求2.2 施工2.2.1 立柱施工(1)严格按照设计图纸对立柱进行放样施工,路侧立柱放样的基准点为路面(上面层),基准线为路面中心线。
首先以桥梁、通道、涵洞、中分带开口、立交等为控制点,再纵向展开测距定位;控制点之间利用调整段调整间距,并利用分配方法处理间距零头数,以减少非标准护栏板的数量和避让构造物、通讯、电力管线、横向排水管等不允许打桩点,尽量使构造物和地下管线等正好落在两立柱之间。
(2)设有横隔梁的中央分隔带护栏,应在立柱准确定位后安装横隔梁。
在护栏板安装前,横隔梁与立柱间的连接螺栓不应过早拧紧。
224横梁安装(1)护栏板应通过拼接螺栓相互连接成纵向横梁,并由连接螺栓固定于防阻块、托架或横隔梁上。
护栏板拼接方向应与行车方向一致。
拼接螺栓采用高强度螺栓。
(2)防撞等级为SA SAm和SS的波形梁护栏通过螺栓将上层横梁与上层立柱加以连接。
(3)立柱间距不规则时,可利用调节板、梁进行调节,不得采用现场切割护栏板的方法。
(4)所有的连接螺栓及拼接螺栓应在护栏的线性达到规定要求时才能拧紧。
终拧扭矩应符合下表规定:波形护栏板连接螺栓及拼接螺栓的终拧扭矩规定值225端头安装各类护栏端头应通过拼接螺栓与护栏板牢固连接,拼接螺栓必须采用高强螺栓。
防撞等级为SA SAn和SS的波形梁护栏上横梁必须按设计文件的规定进行端部处理。
2.3施工质量控制2.3.1在施工现场,应根据交通部颁发的《公路交通安全设施施工技术规范》(JTG F71-2006)和《公路工程质量检验评定标准》(JTG F80/1-2004),严格进行质量控制。
2.3.2顺直度控制顺直度是检测波形护栏线形是否顺直、美观的关键指标。
顺直度必须在立柱放样、测距定位时进行控制。
通过使用全站仪、水准仪等测量仪器以确保放样的准确,保证护栏的线形。
纵向测量放样时,首先应根据图纸及规范要求对整体线形进行统筹考虑。

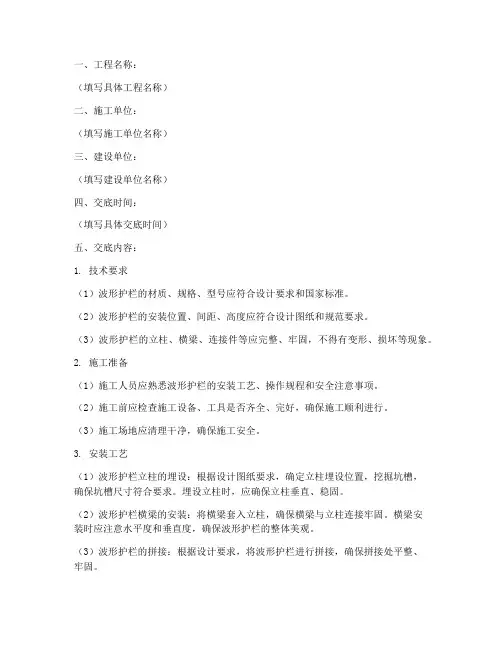

波形护栏_安全技术交底模板
一、工程名称:(填写具体工程名称)二、施工单位:(填写施工单位名称)三、建设单位:(填写建设单位名称)四、交底时间:(填写具体交底时间)五、交底内容:1. 技术要求(1)波形护栏的材质、规格、型号应符合设计要求和国家标准。
(2)波形护栏的安装位置、间距、高度应符合设计图纸和规范要求。
(3)波形护栏的立柱、横梁、连接件等应完整、牢固,不得有变形、损坏等现象。
2. 施工准备(1)施工人员应熟悉波形护栏的安装工艺、操作规程和安全注意事项。
(2)施工前应检查施工设备、工具是否齐全、完好,确保施工顺利进行。
(3)施工场地应清理干净,确保施工安全。
3. 安装工艺(1)波形护栏立柱的埋设:根据设计图纸要求,确定立柱埋设位置,挖掘坑槽,确保坑槽尺寸符合要求。
埋设立柱时,应确保立柱垂直、稳固。
(2)波形护栏横梁的安装:将横梁套入立柱,确保横梁与立柱连接牢固。
横梁安装时应注意水平度和垂直度,确保波形护栏的整体美观。
(3)波形护栏的拼接:根据设计要求,将波形护栏进行拼接,确保拼接处平整、牢固。
4. 安全注意事项(1)施工人员必须佩戴安全帽、手套、防尘口罩等防护用品。
(2)施工过程中,应注意高空作业安全,如需进行高空作业,必须佩戴安全带。
(3)施工场地应设置警示标志,确保施工安全。
(4)施工过程中,严禁酒后作业、疲劳作业,确保施工质量。
5. 质量要求(1)波形护栏的安装质量应符合设计要求和规范要求。
(2)波形护栏的立柱、横梁、连接件等应连接牢固,不得有松动、变形等现象。
(3)波形护栏的表面应平整、光滑,无划痕、锈蚀等现象。
六、验收标准(1)波形护栏的安装质量应符合设计要求和规范要求。
(2)波形护栏的立柱、横梁、连接件等应连接牢固,不得有松动、变形等现象。
(3)波形护栏的表面应平整、光滑,无划痕、锈蚀等现象。
七、交底人:(填写交底人姓名及职务)八、接受交底人:(填写接受交底人姓名及职务)九、备注:(如有其他事项,可在此处填写)请各位施工人员认真学习并严格遵守以上安全技术交底内容,确保波形护栏施工安全、顺利进行。
波形护栏安全、技术交底
施工部位
交底部门
安全科
交底人
监理签字
施工期限
年月日至年月日
接受交底人签名:
安全交底内容
为了保证施工安全,特制定如下安全措施,请严格执行一、施工机械安全的基本要求:
1、操作人员在工作中不得擅自离开岗位,不得操作与操作证不相符合的机械;不得将机械设备交给无本机种操作证的人员操作;
2、操作人员必须按本机说明书规定,严格执行工作前得检查制度、工作中的观察及工作后的检查保养制度;
2)、波形梁顶面应与道路竖曲线相协调。当护栏的线形认为比较满意时,方可最后拧紧螺栓。但应注意的是连接螺栓不宜拧得过紧,以便利用长圆孔调节温度应力。
4、防阻块及端头安装
1)、防阻块安装:防阻块能防止立柱阻绊车轮,避免护栏局部受力和减少碰撞时车辆减速。因此,应保证使其准确就位。防阻块通过连接螺栓固定于波形梁与立柱之间,在安装调整立柱之后,即可安装防阻块,最后把波形梁装上并进行统一调整;
2)、立柱放样时可利用调整段调节间距,通过调整段调整后,立柱间距可能有不大于25cm的间距零头数,可通过分配法将其调整至多根立柱;
3)、立柱放样后,应调查立柱位置的地基情况,如遇地下管线、泄水管等,或涵洞顶部埋土厚度不足时,应调整某些立柱的位置,改变立柱固定方式。
2、立柱安装
1)、立柱安装应与设计图纸相符,并与道路线形相协调,立柱应牢固地埋入土中,达到设计深度,并与路面垂直;
工作前检查:工作场地周围有无妨碍工作的障碍物;油、水、电及其他保证机械设备正常运转的条件是否完备;安全、操作系统是否灵活可靠;指示仪表、指示灯显示是否正常可靠;油温、水温是否达到正常使用温度;
工作中应观察:指示灯和仪表、工作和操作系统有无异常现象;工作场地有无异常变化;
波形护栏表格料自检
施工单位:山西展图建设工程有限公司合同号:
施工单位:山西展图建设工程有限公司合同号:
施表21 基坑检查记录表
施工单位:山西展图建设工程有限公司合同号:
施工单位:山西展图建设工程有限公司合同号:
施工单位:山西展图建设工程有限公司合同号:
检表33 钢筋加工安装质量检验表
承包单位: 山西展图建设工程有限公司合同段:
施工单位:山西展图建设工程有限公司合同号:
施工单位:山西展图建设工程有限公司合同号:
检表46 小型预制件质量检验表
承包单位: 山西展图建设工程有限公司合同段:
监表5 检验申请批复单
施工单位:山西展图建设工程有限公司合同号:
监表5 检验申请批复单
施工单位:山西展图建设工程有限公司合同号:
检表84 波形梁钢护栏质量检验表
承包单位: 山西展图建设工程有限公司合同号:
波形梁钢护栏质量检验记录表
承包单位: 山西展图建设工程有限公司合同号:
施工单位:山西展图建设工程有限公司合同号:
施工单位:山西展图建设工程有限公司合同号:
检表84 波形梁钢护栏质量检验表
承包单位: 山西展图建设工程有限公司合同号:
波形梁钢护栏质量检验记录表
承包单位: 山西展图建设工程有限公司合同号:。
安全生命防护工程-波形护栏资料表格
安全生命防护工程- 波形护栏资料表格陕西省公路建设通用表格公路安全生命防护工程基坑自检记录表桥涵表02安全生命防护工程混凝土施工检查记录表施工单位:合同号:监理单位:编号:公路安全生命防护工程混凝土养护自检表桥涵表16监理意见:年月日签名:公路安全生命防护工程 分项工程质量检验评定表 分项工程名称:波形护栏工程 工程部位: 施管表 10 承包单位: 监理单位: 合同段: A 标项 次 检查项目 规定值或允许偏差实测值或实测偏差值12345 6789 10 平均、代1波形梁板基底金属厚度 (mm)4.0-0.25实 测 项2立柱壁厚 (mm) 4.5-0.253热浸镀锌层厚度 (mm) 符合设计要求4 拼接螺栓抗拉强度 (MPa) ≥6005立柱埋入深度检查符合设计要求6 立柱外边缘距路肩边线距离(mm)±207 立柱中距 (mm) ±508 立柱竖直度 (mm/m) ±109 横梁中心高度 (mm) ±2010护栏顺直度 (mm/m) ±5合计质量保证资料 减分监理 意见工程质量等级评定得 分:检验负责人外观鉴定 减分 基本要求:( 1)波形梁钢护栏产品应符合《公路波形梁钢护栏》( JI/T281 )及《公路三波形梁钢护栏》( JTVT457)的规定。
( 2)护栏立柱、 要求。
(3)为保证护栏的整体强度,路肩处护栏立柱、基础处理及中央分隔带的上基压实度均不应小于设计值。
达不到压实度要求的路段不应进 立柱的埋深及基础处理应符合设计要求。
( 4)波形梁护栏的端头处理及与桥梁护栏过渡段的处理应满足设计要求。
检测 复核记录 质量等级陕西省公路建设通用表格安全生命防护工程波形梁钢护栏自检表交表04检查结果:检测监理意见:签名:技术主管。
波形护栏 施工验收表
K0+020 K0+024 K0+328 K0+340
左幅 左幅 左幅 右幅
240 240 240 240
241 241 241 240
4000 4000 4000 4000
4000 4001 4000 4000
±10 ±1 600
600 600 600 600.5
罗庄区公路安全生命防护工程
波形梁钢护栏安装检验表
施工单位: 莱芜德立交通设施有限公司 监理单位: 山东正直建设项目管理有限公司 立柱埋入深度 桩 号 侧别 中央分隔带 或 外侧护栏 外侧护栏 外侧护栏 外侧护栏 外侧护栏 (mm) 设 计 1400 1400 1400 1400 实 测 1401 1401 1400 1400 立柱外边缘距路 肩 边线距离(mm) 设 计 实 测 立柱中距 (mm) 设 计 实 测 立柱竖直度 (mm/m) 允许偏差 实 测 合同号: 一 编 号: X021 横梁中心高度 (mm) 设 计 实 测 护栏顺直度 (mm/m) 允许偏差 实 测
±5 ±5 ±5 ±5
1 1 1 1
自检说明:
监理评语:
技术负责人:
检验人:
监理:
年
月
日
公路波形梁护栏现场质量检查表格
.检验申请批复单监 -08合同号:承包人:广德德盛市政工程编号:工程工程名称广德县 2021 年公路安全生命防范工程〔卢梨路〕工程地点及桩号卢梨路详尽部位波形梁板基底金属厚度、立柱壁厚、立柱埋入深度、立柱中距、横粱中检验容心高度要求到现场检验时间:承包人递交日期、时间和签字:监理员收件日期、时间和签字:监理员谈论和签字:年___月___日时间:本工程是口否口可以连续进行:原由:质量证明附件:见后表.监理工程师签字:承包人收到日期、时间签字:年___月___日年___月___日时间:广德县2021 年公路安全生命防范工程波形梁护栏现场质量检验表检 -25合同号:承包人:广德德盛市政工程共页第页工程名称施工时间桩号及部位检验时间规定值或赞同检验频率和方项次检验工程检验结果误差法波形梁板基底金属厚〔 + 不限制 ,-0 〕板厚千分尺:抽检1〔 + 不限制 ,-0 〕度 (mm)5%〔 + 不限制 ,-0 〕2立柱壁厚 (mm)〔 + 不限制测厚仪、千分尺:-0.25 〕抽检 5%3镀 (涂)层厚度 (um)吻合设计测厚仪:抽检 10%4拼接螺栓 (45 号钢 )抗≥ 600抽样做拉力试验,拉强度 (MPa)每批3组5立柱埋入深度吻合设计规定过程检查,尺量:抽检 10%6立柱外边缘距路肩边± 20尺量:抽检 10%.7立柱中距 (mm)± 508立柱竖直度 (mm/m)± 109横粱中心高度 (mm)± 2010护栏顺直度 (mm/m)±5承包人自检意见及签字施工负责人:日期:驻地监理检验建议监理工程师:日期:注:如系监理工程师抽检那么承包人自检建议栏不填写。
钢卷尺:抽检10%垂线、尺量:抽检10%尺量:抽检10%拉线、尺量:抽检10%广德县 2021 年公路安全生命防范工程波形梁板基底金属厚度检测表检 -07合同号:承包人:广德德盛市政工程共1页第1页3m测量围设计厚度赞同误差(+ ∞, 0〕m.实测值实测值实测值桩号桩号桩号〔 mm)〔mm)〔mm)测量计算复核承包人自检建议及签字年月日监理工程师检查意见及签字年月日注:如系监理工程师抽检那么承包人自检建议栏不填写广德县 2021 年公路安全生命防范工程立柱壁厚检测表检 -07合同号:承包人:广德德盛市政工程共1页第1页测量围设计厚度实测值实测值桩号桩号〔 mm)〔mm)m〔+ 不限制赞同误差-0.25 〕实测值桩号〔 mm)测量计算复核承包人自检建议及签字年月日监理工程师检查意见及签字年月日注:如系监理工程师抽检那么承包人自检建议栏不填写广德县 2021 年公路安全生命防范工程立柱埋入深度检测表检 -07合同号:承包人:广德德盛市政工程共1页第1页测量围设计值赞同误差吻合设计规定m实测值实测值实测值桩号桩号桩号〔 mm)〔mm)〔mm)测量计算复核承包人自检建议及签字年月日监理工程师检查意见及签字年月日注:如系监理工程师抽检那么承包人自检建议栏不填写广德县 2021 年公路安全生命防范工程立柱中距检测表检 -07合同号:承包人:广德德盛市政工程共1页第1页测量围设计值 4 米赞同误差±50mm实测值实测值实测值桩号桩号桩号〔 mm)〔mm)〔mm).测量计算复核承包人自检建议及签字年月日监理工程师检查意见及签字年月日注:如系监理工程师抽检那么承包人自检建议栏不填写广德县 2021 年公路安全生命防范工程横粱中心高度检测表检 -07合同号:承包人:广德德盛市政工程共1页第1页.测量围设计值60cm赞同误差±20mm实测值实测值实测值桩号桩号桩号〔cm)〔cm)〔cm)测量计算复核承包人自检建议及签字年月日监理工程师检查意见及签字年月日注:如系监理工程师抽检那么承包人自检建议栏不填写广德县 2021 年公路安全生命防范工程立柱竖直度检测表检 -07合同号:承包人:广德德盛市政工程共1页第1页测量围设计值赞同误差备注:实测值实测值实测值桩号桩号桩号〔cm)〔cm)〔cm)测量计算复核承包人自检建议及签字年月日监理工程师检查意见及签字年月日注:如系监理工程师抽检那么承包人自检建议栏不填写广德县 2021 年公路安全生命防范工程护栏顺直度检测表检 -07合同号:承包人:广德德盛市政工程共1页第1页测量围设计值赞同误差备注:实测值实测值实测值桩号桩号桩号〔cm)〔cm)〔cm)测量计算复核承包人自检建议及签字年月日监理工程师检查意见及签字年月日注:如系监理工程师抽检那么承包人自检建议栏不填写。
lb波形梁护栏
分项工程检验申请和中间交验申批表承包人:衢州万方建设有限公司合同号:第六合同段波形梁护栏工程现场质量检验报告单承包人:衢州万方建设有限公司合同号:第六合同段监理单位:江山市塘源口乡人民政府编号:浙路ZJ904施工放样现场记录表承包人:衢州万方建设有限公司合同号:第六合同段波型梁、立柱成品质量检验记录承包人:衢州万方建设有限公司合同号:第六合同段自检现场检测记录表承包人:衢州万方建设有限公司合同号:第六合同段监理单位:江山市塘源口乡人民政府编号:浙路(JS)107波形梁护栏分项工程质量检验评定表承包人:衢州万方建设有限公司所属单位工程:交通安全设施质检单编号:浙路(ZP)106[904]工程部位:波形梁护栏监理单位:江山市塘源口乡人民政府所属分部工程:护栏、轮廓标(桩号、墩台号、孔号):年月日浙江省交通厅工程质量监督站检验负责人:检测:复核:监理:年月日下面是赠送的励志文档需要的朋友可以好好欣赏,不需要的朋友可以下载后编辑删除!!谢谢!!浙江省交通厅工程质量监督站不想穷,就好好读懂这些话!一言惊醒梦中人!浙江省交通厅工程质量监督站22、一个人如果心中时刻能够想着别人,别人也一定会时刻想着你。
多替别人着想,就等于给自己铺设一条道路。
你付出的越多,你得到的也会越多,这就叫做感情投资或感情积累。
23、你可输给任何人,但不能输给自己。
24、经常给家里打个电话,即使嘴上都说不想对方,其实内心早已情动于中;有了女(男)朋友,也不能忘了爹和娘。
25、多笑笑,会慢慢让自己真的快乐起来。
26、好好利用公开场合锻炼、展示自我,哪怕只是一次课堂上的发言,别怕尴尬,更别怕丢人,也不要笑话在公众面前丢脸的人。
27、小的眼睛里没有君子,君子的眼睛却可以识破小人。
28、屈原说:“路漫漫其修远兮,吾将上下而求索。
”这种精神可贵,但在现实之中却很少有人能这样执着了。
如果有人能够做到,他一定会是最成功的人。
29、永远别渴望做个任何人都不得罪的人,有人反对有人支持然后自己做出决定是精彩的人生。
公路波形梁护栏现场质量检查表
检验申请批复单
监-08合同号:承包人:广德德盛市政工程有限公司编号:
广德县2016年公路安全生命防护工程
波形梁护栏现场质量检验表
检-25合同号:承包人:广德德盛市政工程有限公司共页第页
注:如系监理工程师抽检则承包人自检意见栏不填写
广德县2016年公路安全生命防护工程
波形梁板基底金属厚度检测表检-07
合同号:承包人:广德德盛市政工程有限公司共1页第1页
注:如系监理工程师抽检则承包人自检意见栏不填写
广德县2016年公路安全生命防护工程
立柱壁厚检测表检-07
合同号:承包人:广德德盛市政工程有限公司共1页第1页
注:如系监理工程师抽检则承包人自检意见栏不填写
广德县2016年公路安全生命防护工程
立柱埋入深度检测表检-07
合同号:承包人:广德德盛市政工程有限公司共1页第1页
注:如系监理工程师抽检则承包人自检意见栏不填写
广德县2016年公路安全生命防护工程
立柱中距检测表检-07
合同号:承包人:广德德盛市政工程有限公司共1页第1页
注:如系监理工程师抽检则承包人自检意见栏不填写
广德县2016年公路安全生命防护工程
横粱中心高度检测表检-07
合同号:承包人:广德德盛市政工程有限公司共1页第1页
注:如系监理工程师抽检则承包人自检意见栏不填写
广德县2016年公路安全生命防护工程立柱竖直度检测表检-07
合同号:承包人:广德德盛市政工程有限公司共1页第1页
注:如系监理工程师抽检则承包人自检意见栏不填写
广德县2016年公路安全生命防护工程
护栏顺直度检测表检-07
合同号:承包人:广德德盛市政工程有限公司共1页第1页
注:如系监理工程师抽检则承包人自检意见栏不填写。
波形护栏质量检验评定表、报告单
富顺县福善镇黑竹坝渡改桥新建工程分项工程质量检验评定表分项工程名称:波形护栏所属分部工程名称:富顺县福善镇黑竹坝渡改桥新建工程所属建设项目:附属工程工程部位:黑竹坝桥承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日富顺县福善镇黑竹坝渡改桥新建工程分项工程质量检验报告单工程项目:富顺县福善镇黑竹坝渡改桥新建工程桩号及部位:波形护栏合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日富顺县福善镇黑竹坝渡改桥新建工程大体积混凝土结构质量检验报告单施工日期:工程项目:富顺县福善镇黑竹坝渡改桥新建工程桩号及部位:0#、4#桥台基础合同段:页脚内容施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日大体积混凝土结构质量检验报告单工程项目:富顺县福善镇黑竹坝渡改桥新建工程桩号及部位:1#、2#、3#桥台基础合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日大体积混凝土结构质量检验评定表分项工程名称:所属分部工程名称:基础及下部结构所属建设项目:富顺县福善镇黑熊山渡改人行桥工程工程部位:熊山桥1#桥台基础承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日页脚内容富顺县福善镇熊山村渡改人行桥工程大体积混凝土结构质量检验评定表分项工程名称:所属分部工程名称:基础及下部结构所属建设项目:富顺县福善镇熊山村渡改人行桥工程工程部位:熊山桥0#桥台基础承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日富顺县福善镇黑竹坝渡改桥新建工程大体积混凝土结构质量检验评定表分项工程名称:所属分部工程名称:基础及下部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:黑竹坝桥1#桥台基础承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日侧墙砌体质量检验报告单工程项目:富顺县福善镇黑竹坝渡改桥引道工程桩号及部位:侧墙合同段:施工日期:页脚内容施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)检测:复核:施工主管:质检负责人:项目技术负责人:年月日富顺县福善镇黑竹坝渡改桥新建工程侧墙砌体质量检验评定表分项工程名称:所属分部工程名称:上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:侧墙承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日主拱圈安装分项工程质量检验评定表分部工程名称:上部结构合同号:施工单位:四川万通路桥建筑安装有限公司工程部位:黑竹坝桥建设项目:富顺县福善镇黑竹坝渡改桥工程监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)页脚内容页脚内容页脚内容检验负责人: 检测: 记录:复核: 日期:主拱圈安装分项工程质量检验报告单项目名称:富顺县福善镇黑竹坝渡改桥项目 桩号及部位:黑竹坝桥 合同段: 施工日期: 施工单位:四川万通路桥建筑安装有限公司 监理单位:四川省华建项目管理有限公司 公路等级: 检测日期: (桩号、墩台号、孔号)检测:复核:施工主管:质检负责人:项目技术负责人:日期:墩、身台砌体质量检验报告单项目名称:富顺县福善镇黑竹坝渡改桥项目桩号及部位:黑竹坝桥合同段:施工日期:页脚内容施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:日期:富顺县福善镇黑竹坝渡改桥新建工程墩、台身砌体质量检验评定表分项工程名称:墩、台身(砌体)浇筑所属分部工程名称:基础及下部构造(每桥或每墩台)所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位::墩、台身现浇承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日富顺县福善镇黑竹坝渡改桥新建工程复合桥面水泥混泥土铺装质量检验评定表分项工程名称:所属分部工程名称:上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:桥面水泥混凝土铺装承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日页脚内容富顺县福善镇黑竹坝渡改桥新建工程复合桥面水泥混泥土铺装质量检验报告单工程项目:富顺县福善镇黑竹坝渡改桥新建工程桩号及部位:桥面合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容页脚内容检测: 复核: 施工主管: 质检负责人: 项目技术负责人: 年 月 日富顺县福善镇黑竹坝渡改桥新建工程台背土质量检验评定表分项工程名称:所属分部工程名称:上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:桥面水泥混凝土铺装承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号) 表11.4.2检验负责人:检测:记录:复核:年月日富顺县福善镇黑竹坝渡改桥新建工程台背土质量检验报告单页脚内容工程项目:富顺县福善镇黑竹坝渡改桥新建工程桩号及部位:桥面合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日富顺县福善镇黑竹坝渡改桥新建工程台背土质量检验评定表分项工程名称:所属分部工程名称:上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:桥面水泥混凝土铺装承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日富顺县福善镇黑竹坝渡改桥新建工程预制拱圈节段质量检验报告单工程项目:富顺县福善镇黑竹坝渡改桥新建工程桩号及部位:拱圈预制合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日预制拱圈节段质量检验质量检验评定表分项工程名称:所属分部工程名称:所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:拱圈预制承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日(其他公路)水泥稳定颗粒基层质量检验评定表分项工程名称:所属分部工程名称:上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:路面基础承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2检验负责人:检测:记录:复核:年月日页脚内容富顺县福善镇黑竹坝渡改桥新建工程(其他公路)水泥稳定颗粒基层质量检验报告单工程项目:富顺县福善镇黑竹坝渡改桥新建工程桩号及部位:K0+71.975 合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容页脚内容检测: 复核: 施工主管: 质检负责人: 项目技术负责人:年 月 日(其他公路)水泥稳定颗粒基层质量检验评定表分项工程名称:所属分部工程名称:上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:桥面水泥混凝土铺装承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号) 表11.4.2检验负责人:检测:记录:复核:年月日富顺县福善镇黑竹坝渡改桥新建工程分项工程质量检验报告单页脚内容工程项目:富顺县福善镇黑竹坝渡改桥引道工程桩号及部位:桥面合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日富顺县福善镇黑竹坝渡改桥新建工程分项工程质量检验报告单工程项目:富顺县福善镇黑竹坝渡改桥改建工程桩号及部位:桥面合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日富顺县福善镇黑竹坝渡改桥新建工程分项工程质量检验评定表分项工程名称:钢筋网所属分部工程名称:桥梁上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:桥面钢筋安装承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日混凝土抗压强度试验页脚内容批准人:校核人:主要试验人员:拱座钢筋安装质量检验报告单页脚内容工程部位:拱座钢筋桩号及部位:拱座钢筋安装合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日拱座钢筋安装质量检验评定表分项工程名称:钢筋安装所属分部工程名称:桥梁上部结构所属建设项目:富顺县福善镇黑竹坝渡改桥新建工程工程部位:拱座承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容检验负责人:检测:记录:复核:年月日富顺县福善镇熊山渡改人行桥新建工程扩大基础分项工程质量检验评定表分项工程名称:所属分部工程名称:基础及下部结构所属建设项目:富顺县福善镇熊山渡改人行桥工程工程部位:黑竹坝桥1#桥台基础承包单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司(桩号、墩台号、孔号)表11.4.2页脚内容页脚内容检验负责人:检测:记录:复核:年月日富顺县福善镇熊山渡改人行桥新建工程扩大基础质量检验报告单工程项目:富顺县福善镇熊山渡改人行桥新建工程桩号及部位:合同段:施工日期:施工单位:四川万通路桥建筑安装有限公司监理单位:四川省华建项目管理有限公司公路等级:检测日期:(桩号、墩台号、孔号)页脚内容检测:复核:施工主管:质检负责人:项目技术负责人:年月日页脚内容。
波形护栏质量检验评定表、报告单
-21
—3
9
21
17
—32
12
23
0.7
100
1
100
8△
立柱竖直度(mm)
±10
8
5
3
9
2
-3
-8
-3
11
7
3.4
90
2
180
9△
横梁中心高度(mm)
±20
-12
23
14
-3
-19
-16
0
7
4
16
1.7
90
2
180
10△
护栏顺直度(mm/m)
±5
4
-3
2
3
0
-5
-3
0
6
-2
0.4
90
2
180
施工日期:
施工单位:四川万通路桥建筑安装有限公司
监理单位:四川省华建项目管理有限公司公路等级:
检测日期:
(桩号、墩台号、孔号)
基本要求
1)所用的水泥、砂、石、水、外掺剂及混合材料的质量和规定必须符合有关规范的要求。 2)材料配合比应满足大体积混凝土施工的要求,按规定的配合比施工。 3)必须采取施控制水化热引起的混凝土内最高温度及内外温差在允许的范围内,防止出现温度裂缝。
10
31
21
5。9
90
2
180
4
结构高度(mm)
±30
5
12
3
4
31
-5
6
3
-7
—4
4。8
90
1
90
5
顶面高程(mm)
±20
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
安全生命防护工程- 波形护栏资料表格
陕西省公路建设通用表格
公路安全生命防护工程
基坑自检记录表
桥涵表02
安全生命防护工程
混凝土施工检查记录表
施工单位:合同号:监理单位:编号:
公路安全生命防护工程混凝土养护自检表桥涵表16
监理意见:
年月日
签名:
公路安全生命防护工程 分
项工程质量检验评定表 分项工程名称:波形护栏工程 工程
部位: 施管表 10 承包单位: 监理单位: 合同段: A 标
项 次 检查项目 规定值或允许偏差
实测值或实测偏差值
1
2
3
4
5 6
7
8
9 10 平均、代
1
波形梁板基底金属厚度 (mm)
4.0-0.25
实 测 项
2
立柱壁厚 (mm) 4.5-0.25
3
热浸镀锌层厚度 (mm) 符合设计要求
4 拼接螺栓抗拉强度 (MPa) ≥600
5
立柱埋入深度检查
符合设计要求
6 立柱外边缘距路肩边线距离
(mm)
±20
7 立柱中距 (mm) ±50
8 立柱竖直度 (mm/m) ±10
9 横梁中心高度 (mm) ±20
10
护栏顺直度 (mm/m) ±5
合计
质量保证资料 减分
监理 意见
工程质量等级评定
得 分:
检验负责人
外观鉴定 减分 基本要求:( 1)波形梁钢护栏产品应符合《公路波形梁钢护栏》( JI/T281 )及《公路三波形梁钢护栏》( JTVT457)的规定。
( 2)护栏立柱、 要求。
(3)为保证护栏的整体强度,路肩处护栏立柱、基础处理及中央分隔带的上基压实度均不应小于设计值。
达不到压实度要求的路段不应进 立柱的埋深及基础处理应符合设计要求。
( 4)波形梁护栏的端头处理及与桥梁护栏过渡段的处理应满足设计要求。
检测 复核
记录 质量等级
陕西省公路建设通用表格
安全生命防护工程波形梁钢护栏自检表交表04
检查结果:
检测
监理意见:
签名:技术主管。
