传感器基础学习知识原理课后规范标准答案

第一章 传感与检测技术的理论基础1． 什么是测量值的绝对误差、相对误差、引用误差？ 答：某量值的测得值和真值之差称为绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。

引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。

2． 什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？ 答：测量误差是测得值与被测量的真值之差。

测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

3． 用测量范围为-50～+150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差2140142=-=∆kPa实际相对误差%43.1%100140140142=⨯-=δ 标称相对误差%41.1%100142140142=⨯-=δ 引用误差%1%10050150140142=⨯---=）（γ4． 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

对于测量列中的某一个测得值来说，随机误差的出现具有随机性，即误差的大小和符号是不能预知的，但当测量次数增大，随机误差又具有统计的规律性，测量次数越多，这种规律性表现得越明显。

所以一般可以通过增加测量次数估计随机误差可能出现的大小，从而减少随机误差对测量结果的影响。

5．什么是系统误差？系统误差可分哪几类？系统误差有哪些检验方法？如何减小和消除系统误差？答：在同一测量条件下，多次测量同一量值时，绝对值和符号保持不变，或在条件改变时，按一定规律变化的误差称为系统误差。

系统误差可分为恒值（定值）系统误差和变值系统误差。

误差的绝对值和符号已确定的系统误差称为恒值（定值）系统误差；绝对值和符号变化的系统误差称为变值系统误差，变值系统误差又可分为线性系统误差、周期性系统误差和复杂规律系统误差等。

在测量过程中形成系统误差的因素是复杂的，通常人们难于查明所有的系统误差，发现系统误差必须根据具体测量过程和测量仪器进行全面的仔细的分析，这是一件困难而又复杂的工作，目前还没有能够适用于发现各种系统误差的普遍方法，只是介绍一些发现系统误差的一般方法。

如实验对比法、残余误差观察法，还有准则检查法如马利科夫判据和阿贝检验法等。

由于系统误差的复杂性，所以必须进行分析比较，尽可能的找出产生系统误差的因素，从而减小和消除系统误差。

1. 从产生误差根源上消除系统误差；2.用修正方法消除系统误差的影响；3. 在测量系统中采用补偿措施；4.可用实时反馈修正的办法，来消除复杂的变化系统误差。

6．什么是粗大误差？如何判断测量数据中存在粗大误差？答：超出在规定条件下预期的误差称为粗大误差，粗大误差又称疏忽误差。

此误差值较大，明显歪曲测量结果。

在判别某个测得值是否含有粗大误差时，要特别慎重，应作充分的分析和研究，并根据判别准则予以确定。

通常用来判断粗大误差的准则有：3 准则（莱以特准则）；肖维勒准则；格拉布斯准则。

第二章传感器概述2-1什么叫传感器？它由哪几部分组成？它们的作用及相互关系如何？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

通常传感器有敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部份；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部份。

由于传感器输出信号一般都很微弱，需要有信号调理与转换电路，进行放大、运算调制等，此外信号调理转换电路以及传感器的工作必须要有辅助的电源，因此信号调理转换电路以及所需的电源都应作为传感器组成的一部份。

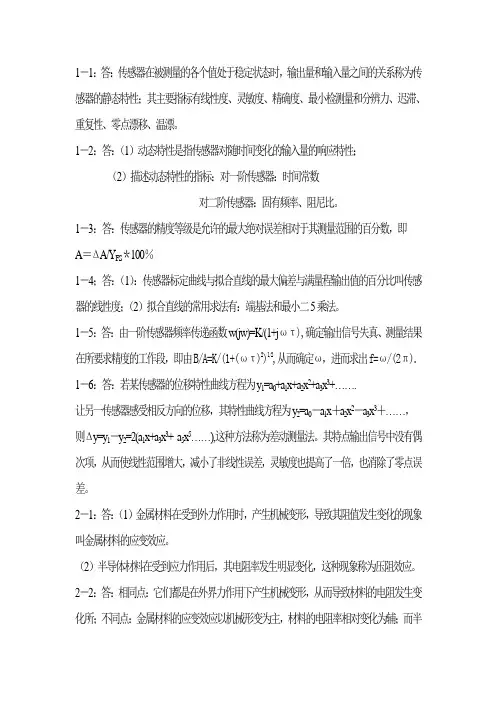

2-2什么是传感器的静态特性？它有哪些性能指标？分别说明这些性能指标的含义。

答：传感器的静态特性是指被测量的值处于稳定状态(被测量是一个不随时间变化，或随时间变化缓慢的量)时的输出输入关系。

传感器的静态特性可以用一组性能指标来描述，有灵敏度、迟滞、线性度、重复性和漂移等。

①灵敏度是指传感器输出量增量△y 与引起输出量增量△y 的相应输入量增量△x 的之比。

用S 表示灵敏度，即S=△y/△x②传感器的线性度是指在全量程范围内实际特性曲线与拟合直线之间的最大偏差值m ax L ∆满量程输出值FS Y 之比。

线性度也称为非线性误差，用L r 表示，即%100max⨯∆±=FSL L Y r 。

③迟滞是指传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象。

即传感器在全量程范围内最大的迟滞差值ΔH max 与满量程输出值FS Y 之比称为迟滞误差，用L r 表示，即：%100max⨯∆=FSH H Y r④重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

重复性误差属于随机误差，常用均方根误差计算，也可用正反行程中最大重复差值m ax R ∆计算，即:%100)3~2(⨯±=FSR Y σγ2-3 什么是传感器的动态特性？有哪几种分析方法？它们各有哪些性能指标？ 答：传感器的动态特性是指输入量随时间变化时传感器的响应特性。

主要的分析方法有：瞬态响应法（又称时域分析法），相应的性能指标有时间常数τ、延迟时间t d 、上升时间t r 、超调量σ和衰减比d 等；频率响应法，相应的性能指标有通频带ω0.707、工作频带ω0。

95、时间常数τ、固有频率ωn 、跟随角φ0。

70等。

第三章 应变式传感器1． 什么叫应变效应？利用应变效应解释金属电阻应变片的工作原理。

答：在外力作用下，导体或半导体材料产生机械变形，从而引起材料电阻值发生相应变化的现象，称为应变效应。

其表达式为ε⋅=K R dR，式中K 为材料的应变灵敏系数，当应变材料为金属或合金时，在弹性极限内K为常数。

金属电阻应变片的电阻相对变化量R dR与金属材料的轴向应变ε成正比，因此，利用电阻应变片，可以将被测物体的应变ε转换成与之成正比关系的电阻相对变化量，这就是金属电阻应变片的工作原理。

2． 试述应变片温度误差的概念，产生原因和补偿办法。

答：由于测量现场环境温度偏离应变片标定温度而给测量带来的附加误差，称为应变片温度误差。

产生应变片温度误差的主要原因有：⑴由于电阻丝温度系数的存在，当温度改变时，应变片的标称电阻值发生变化。

⑵当试件与与电阻丝材料的线膨胀系数不同时，由于温度的变化而引起的附加变形，使应变片产生附加电阻。

电阻应变片的温度补偿方法有线路补偿法和应变片自补偿法两大类。

电桥补偿法是最常用且效果较好的线路补偿法，应变片自补偿法是采用温度自补偿应变片或双金属线栅应变片来代替一般应变片，使之兼顾温度补偿作用。

3． 什么是直流电桥？若按桥臂工作方式不同，可分为哪几种？各自的输出电压如何计算？ 答：如题图3-3所示电路为电桥电路。

若电桥电路的工作电源E 为直流电源，则该电桥称为直流电桥。

按应变所在电桥不同的工作桥臂，电桥可分为： ⑴单臂电桥，R 1为电阻应变片，R 2、R 3、R 4为电桥固定电阻。

其输出压为1104R R E U ∆⋅=⑵差动半桥电路，R 1、R 2为两个所受应变方向相反的应变片，R 3、R 4为电桥固定电阻。

其输出电压为：1102R R E U ∆⋅=⑶差动全桥电路，R 1、R 2、R 3、R 4均为电阻应变片，且相邻两桥臂应变片所受应变方向相反。

其输出电压为：110R R E U ∆⋅=4．拟在等截面的悬臂梁上粘贴四个完全相同的电阻应变片组成差动全桥电路，试问： （1） 四个应变片应怎样粘贴在悬臂梁上？ （2） 画出相应的电桥电路图。

答：①如题图3-4﹙ａ﹚所示等截面悬梁臂，在外力F 作用下，悬梁臂产生变形，梁的上表面受到拉应变，而梁的下表面受压应变。

当选用四个完全相同的电阻应变片组成差动3-4﹙ｂ﹚所示粘贴。

题图3-3 直流电桥应变片题图3-4（a ）等截面悬臂梁 （b ）应变片粘贴方式（c ）测量电路②电阻应变片所构成的差动全桥电路接线如图3-4﹙ｃ﹚所示，1R 、4R 所受应变方向相同，2R 、3R 、所受应变方向相同，但与1R 、4R 所受应变方向相反。

5. 图示为一直流应变电桥。

图中E=4V ，1R =2R =3R =4R =Ω120，试求：（1） 1R 为金属应变片，其余为外接电阻。

当1R 的增量为Ω=∆2.11R 时，电桥输出电压 ?0=U （2） 1R ，2R 都是应变片，且批号相同，感应应变的极性和大小都相同，其余为外接电阻，电桥输出电压?0=U（3）题（2）中，如果2R 与1R 感受应变的极性相反，且Ω=∆=∆2.121R R ，电桥输出电压?0=U 答：①如题3-5图所示01.01202.1444110=ΩΩ⨯=∆⋅=R R E U②由于R 1，R 2均为应变片，且批号相同，所受应变大小和方向均相同，则R R R ==21R R R ∆=∆=∆21()()()02401202124344342211220=⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛+-∆+∆+=⎪⎪⎭⎫ ⎝⎛+-∆++∆+∆+=E E R R R R R R R ER R R R R R R R R U③根据题意，设11R R R ∆+= 22R R R ∆-=则()()02.01202.1242243421224342211220=⨯-=∆⋅-=+--∆-=⎪⎪⎭⎫⎝⎛+-∆-+∆+∆-=R R E R R R R R R R E RR R R R R R R R U6. 图示为等强度梁测力系统，R 1为电阻应变片，应变片灵敏系数K=2.05,题图3-5 直流电桥题图6 等强度梁测力系统示意图未受应变时，R 1=120Ω。

当试件受力F 时，应变片承受平均应变ε=800μm/m ，求：（1） 应变片电阻变化量ΔR 1和电阻相对变化量ΔR 1/ R 1。
