汽车线束连接器基本知识
汽车线束基本常识
一、什么叫汽车线束？汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
二、制造汽车线束的体系有哪些？1、以欧美国家划分，包括中国:使用TS16949体系来对制造过程进行控制。
2、以日本为主：如丰田、本田他们有自己的体系来控制制造过程。
随着汽车功能的增加，电子控制技术的普遍应用，电气件越来越多，电线也会越来越多，线束也就变得越粗越重。
因此先进的汽车就引入了CAN总线配置，采用多路传输系统。
与传统线束比较，多路传输装置大大减少了导线及联插件数目，使布线更为简易。
三、汽车线束的常用规格是什么？汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
四、汽车线束的材料有哪些？汽车线束对材料的要求也非常严格。
包括其电气性能、材料散发性、耐温性等等，都比一般的线束要求要高，特别是涉及到安全方面的：如方向控制系统、刹车这些重要组件的线束，要求更为严格。
五、汽车线束的功能是什么？汽车线束从功能上来分，有运载驱动执行元件(作动器)电力的电力线和传递传感器输入指令的信号线二种。
电力线是运送大电流的粗电线，而信号线是不运载电力的细电线(光纤维通信)；例如信号电路用的导线截面积为0.3、0.5mm2。
在电机、执行元件用的导线截面积为0.85、1.25mm2，而电源电路用导线截面积为2、3、5mm2；而特殊电路(起动机、交流发电机、发动机接地线等)则有8、10、15、20mm2不同规格。
导线截面积越大，电流容量也越大。
电线的选择，除了考虑电气性能外，还要受到车载时物理性能的制约，因此其选择范围很广。
例如，出租汽车上的频繁开/关的车门和跨越车身之间的电线应该由挠曲性能良好的导线构成。
在温度高的部位使用的导线，一般采用绝缘性和耐热性良好的氯乙烯、聚乙烯包覆的导线。
汽车线束基础知识普及PPT资料全面版
确定的。 成。
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
汽车电系属于低压①供长电，时工作间电工流大作，电的压电损失器也大设。备可选用实际载流量60％的导线；短时间工
对在自前动 两化项线都束满制足造的作和条的运件送下用的，柔还电韧要设性考和虑备适导应线可性的选。机械用强度实。际载流量60％-100％之间的导线。
汽车各电路系统对应的线束主色
短时间工作的用电④设高备可压选用线实主际载要流量考60虑％-1耐00％电之压间的值导线和。线芯电阻（6KΩ-25KΩ/m ）。
载流元件之间的接触电阻低； 带有不同电位的载流元件之间的绝缘强度高； 密封性好，以防水、防潮和防盐雾侵入； 在汽车装配/维修情况下，能简易并十分安全地连接/断开，有非可逆
丝盒
继电 器
波纹 管
丁字 卡
搭铁 端子
绝缘ቤተ መጻሕፍቲ ባይዱ胶带
导线
扎带 卡子
插接 件
231
F
G
W
线色 表示导线的辅助 色，轴向条纹的颜色 线色 表示导线的主色
线径 表示导线的截面积
线号 表示231导线 的分支线 线号 表示导线的编号
序号
电路名称
1 电源电路 2 点火、起动电路 3 大灯、雾灯等外部照明电路 4 灯光信号电路 5 防雾灯及车身内部照明电路 6 仪表、警报装置和喇叭电路 7 收音机、电钟、点烟器等辅助装置电路 8 各种辅助电动机及电气操纵装置 9 接地（搭铁）线
主色
红 白 蓝 绿 黄 棕 紫 灰 黑
颜色代号
R W Br G Y Br V Gr B
线经：导线线芯由多股细铜线拧成，多股细铜线的截面积之和就是导线的 线径。
汽车线束设计基础知识

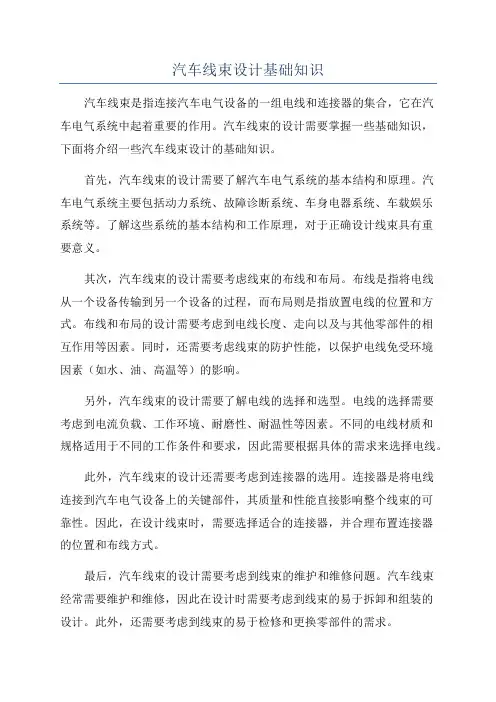

汽车线束设计基础知识汽车线束是指连接汽车电气设备的一组电线和连接器的集合，它在汽车电气系统中起着重要的作用。
汽车线束的设计需要掌握一些基础知识，下面将介绍一些汽车线束设计的基础知识。
首先，汽车线束的设计需要了解汽车电气系统的基本结构和原理。
汽车电气系统主要包括动力系统、故障诊断系统、车身电器系统、车载娱乐系统等。
了解这些系统的基本结构和工作原理，对于正确设计线束具有重要意义。
其次，汽车线束的设计需要考虑线束的布线和布局。
布线是指将电线从一个设备传输到另一个设备的过程，而布局则是指放置电线的位置和方式。
布线和布局的设计需要考虑到电线长度、走向以及与其他零部件的相互作用等因素。
同时，还需要考虑线束的防护性能，以保护电线免受环境因素（如水、油、高温等）的影响。
另外，汽车线束的设计需要了解电线的选择和选型。
电线的选择需要考虑到电流负载、工作环境、耐磨性、耐温性等因素。
不同的电线材质和规格适用于不同的工作条件和要求，因此需要根据具体的需求来选择电线。
此外，汽车线束的设计还需要考虑到连接器的选用。
连接器是将电线连接到汽车电气设备上的关键部件，其质量和性能直接影响整个线束的可靠性。
因此，在设计线束时，需要选择适合的连接器，并合理布置连接器的位置和布线方式。
最后，汽车线束的设计需要考虑到线束的维护和维修问题。
汽车线束经常需要维护和维修，因此在设计时需要考虑到线束的易于拆卸和组装的设计。
此外，还需要考虑到线束的易于检修和更换零部件的需求。
综上所述，汽车线束的设计需要掌握汽车电气系统的基本结构和原理，了解线束的布线和布局原则，选择适合的电线和连接器，并考虑到线束的维护和维修问题。
通过合理的设计，可以确保汽车线束具有良好的性能和可靠性，提高汽车电气系统的工作效率和安全性。
汽车线束知识点

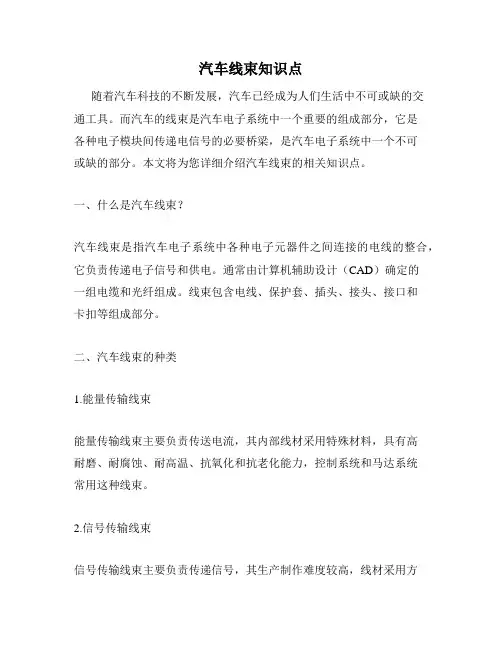

汽车线束知识点随着汽车科技的不断发展，汽车已经成为人们生活中不可或缺的交通工具。
而汽车的线束是汽车电子系统中一个重要的组成部分，它是各种电子模块间传递电信号的必要桥梁，是汽车电子系统中一个不可或缺的部分。
本文将为您详细介绍汽车线束的相关知识点。
一、什么是汽车线束？汽车线束是指汽车电子系统中各种电子元器件之间连接的电线的整合，它负责传递电子信号和供电。
通常由计算机辅助设计（CAD）确定的一组电缆和光纤组成。
线束包含电线、保护套、插头、接头、接口和卡扣等组成部分。
二、汽车线束的种类1.能量传输线束能量传输线束主要负责传送电流，其内部线材采用特殊材料，具有高耐磨、耐腐蚀、耐高温、抗氧化和抗老化能力，控制系统和马达系统常用这种线束。
2.信号传输线束信号传输线束主要负责传递信号，其生产制作难度较高，线材采用方便保护外皮的特殊材质，常使用于汽车电子产品中。
3.静电线束静电线束主要是用于静电分散，避免静电的干扰，这种线束一般在汽车仪表板，甚至车身内都有。
三、汽车线束的结构汽车线束由主线束、副线束和分支线束等多个部分组成。
其中主线束通常沿着车辆的中央走向布置，由车辆前端直接连入整个电气系统。
副线束是主线束的支线，由主线束出发，向车辆各个设备传递信号。
分支线束是副线束的支线，向细微的设备和传感器分配电力和信号。
四、汽车线束的生产工艺汽车线束的生产工艺分为以下几个步骤：1.设计阶段。
设计师根据汽车需求进行计算机辅助设计。
2.材料采购。
材料主要包括电线、保护套、插头和卡扣等。
3.线束绕制。
根据所需尺寸，线材进行编织、电子元器件的装饰和固定工作。
4.进行电学和机械测试。
在生产过程中，对电线的电学性质进行测试，以确保正常运行。
5.加工组装。
将电线固定在车身上。
6.测试阶段。
对线路进行全方位测试世界汽车工业的飞速发展，使得汽车线束成为了汽车电子控制系统中一个必不可少的配件。
现如今的汽车线束不仅要能够传输信号，还要具备保护电缆，增加美观，提高耐用性的特点，这使得汽车线束的生产变得更加复杂，也更加精密。
汽车电线束的基础知识
汽车电线束的基础知识汽车电线束的基础:１.汽车电线束的定义:用电线、端子、护套等组成，用来传递信号和能量的电线束的集成。
２.汽车电线束的作用:信号和能量传递纽带和桥梁的作用。
３．汽车电线束的重要性：1)是汽车的血脉。
2)是信号和能量传递纽带和桥梁。
3)关系到人的生命和财产的安全。
4.汽车电线束主要零部件的组成及其作用:5.汽车电线束的种类:前横梁线束(车前线束)发动机线束仪表线束地板线束左前门线束右前门线束左后门线束右后门线束行李箱线束顶篷线束前舱线束变速箱搭铁线束发动机搭铁线束后保线束空调线束汽车电线束制作工艺流程:1.下料:电线,作业标准(剪线看板),设备操作规程.2)输出:符合剪线看板要求的电线束.3)品质管控重点:a.线色,线径,线长,剥线长度,符合剪线看板的要求.b.电线无刮伤,脱皮处无伤及线芯.2.组装:1)输入:电线,压着之前反穿用的物料(如:密封堵,热缩管),作业指导书.2)输出:反穿好的端子线.3)管控重点:穿的物料符合标准要求,方向和位置是对的.3.压着:1)输入:电线,金属端子,作业指导书(剪线看板),设备操作指导书. 2)输出:压着好的端子线.3)管控重点:a.压着后的状态符合剪线看板的要求.b.端子与电线的铆合后的脱拔力符合标准要求4.中脱:1)输入:端子电线, 作业指导书(剪线看板)2)输出:中脱好的端子线.3)管控重点:中脱位置符合标准要求,方向和位置是对的.5.压接:端子电线, 作业指导书(剪线看板,成组分析)2)输出:压接好的端子线.3)管控重点:压接位置和方向符合标准要求.6.接点包胶布:1)输入:压接好的端子线, 作业指导书.2)输出:压接点包扎好的端子线.3)管控重点:压接位置包扎符合标准要求.7.成组:1)输入:端子线, 作业标准(成组分析),成组作业指导书.2)输出:成组好的端子线.3)管控重点:成组好的端子线符合标准要求.8.装配:1)输入:成组好的端子线, 作业标准(成组分析),装配作业指导书.2)输出:成品线.3)管控重点:外观,尺寸和导通符合标准要求.９.导通检查:1)输入:包扎好的成品线, 作业标准(成组分析),导通作业指导书.导通好的成品线.3)管控重点:成品线回路符合标准要求.10.外观检查:1)输入:导能好的成品线, 作业标准(线束原理图),外观作业指导书.2)输出:外观检查好的成品线.3)管控重点:成品线外观符合标准要求.11.包装:1)输入:检查好的成品线, 包装作业指导书.2)输出:打包好的成品线.3)管控重点:品名,品号,数量,包装方式符合标准要求.汽车电线束品质检验:1.汽车电线束检查:1)尺寸检查．2)电线外观检查.3)绝缘层压接部位弯折试验．4)电线与端子连接,刺破连接,接点拉力和撕裂力试验.5)端子与导体压接,压接接点横断面检验.6)端子与电线压接处的电压降试验.7)接点防水试验.8)线路导通短断路,错路的检验.9)电线束耐低温试验.10)电线束耐高温试验.11)电线束耐温度变化试验.12)电线束耐温度.湿度循环变化试验.13)电线束耐振动试验.14)电线束耐盐雾试验.15)电线束耐工业常溶剂试验.2.电线束出厂检验:1)电线束尺寸．2)端子与电线连接.3)电线束包扎.4)零件安装.5)接点防水.6)线束导通,短路,错路.7)拉力.8)接点拉力和撕裂力.9)密封堵压接.3.电线束型式试验:1)耐振动性能．2)耐盐雾性能.3)接点间尺寸.4)压接接点横断面.5)端子与导体横断面.6)电压降.7)耐工业溶剂性能.8)耐低温性能.9)耐高温性能.10)耐温度变化性能.11)耐温度湿度循环变化性能.。
线束基本知识课件
第一部分 线束基础知识
学习交流PPT
1
目录
一、线束简介
二、线束的基本构成
三、电线的识别
四、端子的基本结构
五、插件的基本结构
学习交流PPT
2
一、线 束 简 介
汽车线束总体布置图:
学习交流PPT
3
一、线束简介
• 我们生产的线束是汽车整车线束包括： 汽车仪表板线束（main）、 发动机线束（engine）、 机舱线束（front）、 底盘线束（floor）、 顶灯线束（roof）、 门线束（door）、 电瓶线（battery）、 以及其他功能线束。
✓ 附料（U S A G E）： 表示此电线2端在端子压着前需加的附 属材料。
✓中 间 脱 皮：若需要中学间习交脱流PP皮T 作业表示脱皮的位置。
30
四、尺寸测定基准
4.1插件末端的尺寸测定基准表示 (1) 从特别的方向开始表示尺寸时：
尺寸的开始点
(2) 拉出线束的方向有两个以上时
尺寸测量
(3)使用 BOX时
AVXFT
0.85
44
1.25
54
2.00
学习6交2流PPT
13
• 3.4.2绞距的识别
连合扭矩 (mm)
学习交流PPT
14
四、端子的基本结构
4.1 如下图所示是端子的基本结构
前起脚
过渡槽
插合部
后起脚 增压槽
前切断片 倒锁
后切断片
学习交流PPT
15
4.1端子结构及功能简介。
前起脚 —接触导通作用； 后起脚 —防止绝缘皮脱落；
支 线: 是Wire Harness的末端部位，最末端没有整理的部分 合起来，扎成多捆的电线。
第1单元 线束基本知识汽车
1.2 线束常用原材料基本知识
• 2.电线线种 • 由于汽车越发多样化，所使用电线的机能也变得多样化. • 根据汽车的机能，所使用的电线也分为 • “耐热性”、“耐久性”、“耐油性”、“轻量化”、
“抗干扰性”、“低成本”等种类.
1.2 线束常用原材料基本知识
国标公路车辆用低压电缆（QVR、QVR-105、QVVR、QFR）.
• 中国较低的劳动力成本和较为完善的投资环境，吸引着 全球汽车线束生产企业纷纷来华投资，这使得中国很快 就成为全球重要的汽车线束生产基地。目前，韩国绝大 多数的汽车线束由中国加工生产，日本紧随其后。很多 企业如德尔福、莱尼已经开始把中国作为亚太地区的生 产基地、研发中心和服务中心.
1.1 线束基本概念及作用
2
S 大于DIN ISO 6722 T3 对于普通电缆规定的绝缘厚度
3
U
超薄型绝缘厚度
1.2 线束常用原材料基本知识
• 德标单芯无屏蔽薄壁PVC绝缘低压电缆 • （FLRY-A、FLRY-B、FLR2X-B）
• （4）绝缘和护套材料标志
序号
表示方法
含义
1
Y
PVC（聚氯乙烯）
2
YW
耐热PVC（105℃）
方毫米电线
• 对于一般汽车而言，关键要看负载的最大电流值，例如 蓄电池的搭铁线、正极电源线则是专门的汽车电线，它 们的线径都比较大，起码有十几平方毫米以上，这些 “巨无霸”电线就不会编入主线束内.
1.2 线束常用原材料基本知识
• 汽车用低压电线的组成
• （1）芯线(软金属绞花线)：导体 • 用铜、铝等做成，不仅起到连接
1.1 线束基本概念及作用
• 2.汽车线束的作用 • 汽车线束是汽车电路的网络主体，连接汽车的电气电子
关于汽车线束的小常识
关于汽车线束的小常识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车上的电器配置、功能也越来越多，所以连接各个电器件的线束也越来越复杂，成为当代汽车故障的多发环节，也因此在汽车设计和生产制造中受到越来越多的关注。
今天就带大家了解一下汽车线束的种类、故障模式、检查方法。
线束的种类1.普通导线普通导线通常由多股细铜线制成。
采用多股形式有较好的抗折性，不容易因反复振动而折断。
普通导线由两部分组成：铜芯和外包的绝缘材料。
绝缘材料通常使用PVC材料，有如下几点优势：①大电流下不会熔化②不会产生明火③重量轻2.屏蔽导线屏蔽导线的主要作用是防止电磁干扰。
如果信号线束靠近大电流或高电压的线束或元件，信号导线会受到电磁干扰导致信号失准。
屏蔽导线外层包裹着铝箔或网状线束用于接地。
电磁波干扰被直接接地消除。
线束三维布局走向设计线束的走向布局及分段，是根据车身锁金的具体情况，结合全车电器件的分布综合来考虑的。
线束的走向分段不可拘泥某种形式，而是要在车身锁金能够满足线束布置的前提下，从整车电气角度来考虑其分布走向。
线束三维布局走向的主要原则下面详细介绍线束三维布局走向中需要考虑的主要原则。
1）装配工艺性好线束的走向分段设计一定要满足易于装配这个前提，尽量不要给总装增加过多的工序，可考虑分装，如门线、仪表板线等：同时.，要考虑最好不要使用特殊工具就可以完成装配。
2）可维护性好这一点是与第I点相呼应的，不仅仅要易于装配，在售后维修方面，也要易于拆卸，不可以因为要维修某个电器件需要拆下某段线束，而拆除其他多个零部件，否则就将增加不必要的维修工时。
基于这一点，在线束设计时需要考虑如下几点：①所有线束的插接件应该布置在手可以触及的地方。
或简单拆卸一些零部件后。
可以触及插接件；②对于只能用一只手插拔的插接件，另一端插接件应该固定在车身上；③同一部位的插接件应该应用颜色、大小、内部定位等方法，防止错装；④插接件末端的线束应该预留一定的长度，以便于插接件的插拔，对于开关端的线束建议预留80〜IoOmm,仪表、音响、空调面板等维修率比较高的电器件。
汽车线束设计基础知识
汽车线束设计基础知识06-04-13 16:06汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。
线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。
一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸。
由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。
线束重要基础知识点
线束重要基础知识点线束，也称电线束，是一种由多根电线或导线捆绑在一起形成的电气连接组件。
它通常用于汽车、航空航天、工业设备、家电等领域，用于将电力或信号传输至各个部件或设备。
以下是线束的一些重要基础知识点：1. 导线选择：线束中的导线材料需要根据使用环境和要求来选择。
常见的导线材料包括铜、铝和镀锡铜等，而导线的规格则需根据电流负荷、电压要求和线束所用空间来确定。
2. 绝缘材料：线束的绝缘材料用于包裹导线，以防止导线之间或导线与外界之间发生短路、漏电等情况。
常见的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等。
3. 编织套管：为了保护线束免受外界环境的影响，通常会在线束外部加上编织套管。
这种套管可以防水、耐磨，并提高线束的机械强度。
不同应用领域和要求可能选择不同材质的编织套管，如尼龙、聚酯纤维等。
4. 连接器：线束常常需要与其他组件或设备进行连接，这就需要选用合适的连接器。
连接器种类繁多，包括插头、插座、接头等等，要根据实际需要选择合适的连接器类型和规格。
5. 电磁兼容性（EMC）：线束的设计也需要考虑电磁兼容性，防止电磁辐射对其他系统或设备产生干扰。
为此，可以采取一些屏蔽措施，如应用屏蔽套管、屏蔽接头等，以减少电磁波的干扰。
6. 标准和认证：针对线束，在不同国家和行业都有相应的标准和认证要求。
例如，汽车行业的线束需要符合汽车制造商的要求，经过相关认证。
而对于航空航天领域的线束，更需要满足更高的安全性和可靠性标准。
以上是线束的一些重要基础知识点，深入了解并应用这些知识可以帮助我们设计和制造高质量、可靠性高的线束，满足不同领域的需求。
线束基本知识
（2）尺寸允许公差的表示方法
固定板适用尺寸允许公差特别 有要求时；应如下作标记。
4.3、橡胶圈尺寸的表示 (1)一般橡胶圈适用尺寸有要求时；如下例所示的指示线进行。 橡胶圈方面测量尺寸的位置，是线束安装部的尺寸为基准进行。 只有，图纸上有要求时；须按照要求进行。 L1固定板-与橡胶圈之间尺寸有要求时； L2分支-与橡胶圈之间尺寸有要求时； L3插件等末端-与橡胶圈之间尺寸有要求时；
电线截面积 （mm2） 0.3 0.5 0.85 1.25 2.0 芯线数（根） 7 7 11 16 26 单丝直径 （mm） 0.26 0.32 0.32 0.32 0.32 标示 备 注
3.0
5.0
41
65
0.32
0.32
三、电线的识别
3. 2.电线的种类、材料、用途和名称含义
3.2.1.日标电线
◆压着高度范围◆ 在移动传票规定的压着高度范围内作业。 ( 5EA / LOT :初品检查) =>每批产品检查完5个初品后，还必须进行全部检查。
抗拉力测试方法
=>将电线上压着好的端子选择合适的孔位，一端固定在 轮盘上，另一端固定
在压轮上后，从压着部开始以20 - 200 mm/min的速度慢 慢拉紧，直到端子从电线上脱落为止，以显示屏所显 示的数值来测定。
二、线束的基本构成
线束主要是由4大部分组成 ： 电线、端子、插件及各种附料。
电线：WIRE——传导电流的作用。 端子：TM’L——传导电流及连接插件的作用。 插件：HS’G——绝缘及连接器的作用。 附料：———— 保护和定位作用。
三、电线的识别
3.1 我公司主要汽车线束产品的电线类别为日标系列导线 导线规格如下表所示：
12-线束基础知识培训教材
新员工入职培训
----- 汽车线束基础知识
Confidential
时间：2018-3
汽车整车分布：
1. 干区 2. 湿区
汽车线束介绍
Confidential
* 线束产品特点：
1. 原材料品种多样性 2. 线束产品独特性
汽车线束介绍
线束的定义：
线束是汽车的神经系统，用于动力和信号的传输和分配。一般由开制 的导线，连接塑件，金属端子,胶带和其它定位件、保护件等组成。
* 注意图中手指轻 握的捏线手法与垂 直的插入角度。
Confidential
分装工序----插接
* 064端子特殊的插接三步曲：
汽车线束组装介绍
推 听
三步曲
再 推
Confidential
汽车线束组装介绍
分装工序----插接
看板线：带有端子的导线。每一个带有端子的导线都有唯 一的一个看板号（例：L9212732）。
插接注意事项-端子插接到位
插接到位
不良
不良
三步曲 端子插接后一定要回拉，确保插接到位。
Confidential
汽车线束组装介绍
分装工序----插接
插接注意事项-seal的状态
不良
合格
看板线插接后，seal要 低于插接器的端面，确 保密封状态良好。
29
Confidential
汽车线束组装介绍
分装工序----插接
⑥图示是插接器入线端的剖视图
5 2
Confidential
汽车线束组装介绍
分装工序----插接
插接注意事项-插接器的拿取方向
正确的拿取插接器方向
汽车线束培训资料
汽车线束培训资料一、概述汽车线束是连接汽车各个电气系统的重要组成部分，起着传导电力信号、保护线缆、分配电能等关键作用。
在汽车维修行业中，掌握汽车线束的知识和技能对于技师们来说尤为重要。
本文将带您深入了解汽车线束的基本概念、结构与制造过程等方面的内容，帮助您提升对汽车线束的认识与掌握。
二、汽车线束的定义汽车线束是指由电气线缆、连接器、终端等组成的整体集合。
它通常是一条条线束通过组合、编织、绑扎等工艺制作成的，用于传递电力和信号，并连接汽车各个电气系统。
三、汽车线束的结构1. 电气线缆：汽车线束中最基础的组成部分，负责传递电能和信号。
电气线缆通常由多股铜线、绝缘层和护套等构成。
2. 连接器：作为线束连接的重要部分，连接器充当着线缆与设备之间的桥梁。
它具有插拔方便、性能稳定等特点，有效地提高了线束的可靠性。
3. 终端：终端负责将线缆的末端连接至设备的接线端口，起到信号传递和电力供应的作用。
它通常由金属、铜等材料制成，可根据需要选择不同形状和尺寸的终端。
四、汽车线束的制造过程1. 线束设计：根据汽车的电气系统布局和功能需求，进行线束设计，包括线缆长度、连接点和线束的规格等。
2. 选材与采购：根据设计要求，选择合适的线缆、连接器和终端等材料，并进行采购，确保材料的质量和供应的稳定性。
3. 组合与编织：根据线束设计方案，将线缆、连接器和终端等组合起来，编织成线束的整体结构。
这一过程需要工人具备一定的技能和经验。
4. 绑扎与固定：对线束进行绑扎和固定，以保证线束的整体稳定性和安全性。
常见的绑扎材料有塑料绳、尼龙带等。
5. 品质检验：在线束制造完成后，进行品质检验，包括线缆的电气性能、连接器的插拔性能、终端的连接稳定性等方面的检查。
五、汽车线束的维护与故障排除1. 定期检查：定期对汽车线束进行检查，特别是连接器的清洁及插拔是否良好。
及时发现问题并进行维修，可预防线束故障。
2. 故障排除：当汽车出现线束故障时，应先检查接线端口及连接器是否松动或损坏。
汽车线束基础知识
装配 配件
手动压接 压接检查 100%
中间 拼接
●
●
◆
●
热缩 缠胶带
●
监测点
C/H，C/W 首件拉力测试 压接状态、型号 切线长度、线 径、颜色
C/H，C/W 首件拉力测试 压接状、态型号 切线长度、线 径、颜色
零部件是 否漏上、错 上
C/H，C/W 首件拉力测 试 压接状态
C/H，C/W 首件拉力测 试 压接状态
品的
端子压接不良（37 种） 4M1E
端子脱落
A 电线与端子
1、压接问题
B 端子与连接器
2、未插到位，漏锁
C 端子与配套端损
装配、运输、材料等
问题影响 引擎不启动。 所连接的机器不工作或者随意工作。
安装不到汽车上。 即使能安装上也达不到相应机能。 发生异音、浸水等。 引擎途中停止。 照明灯具不亮。 发生短路、车辆火灾等。
端子
根据镀金状态-黄铜(BR) / 白 QC/T417.3- 2001、
湿度、抗老化、端子插入护套力、端子
4
端子(SN) / 镀金(AU) / 锌 /银 QC/T417.4-2001、QC/T417.5
在护套中保持力、抗震动绝缘电阻、抗
镀金等
-2001（车用电线束插接器）
氧化
材质主要有 PA6、PA66、ABS、 符 合 QC/T417.1-2001 、 电压下降, 大扣钩拉伸力, 气流, 绝缘
3
汽车线束基础知识 RCCN日成品牌
第三节、汽车线束的构成（主要材料）
NO 零部件名称
零部件作用及材质
技术要求（标准）
型式试验
是传递数据信号和提供动力
耐热，耐寒，耐磨，耐冲击，耐弯折，
关于汽车线束的小常识
关于汽车线束的小常识汽车线束是汽车电子系统中的重要组成部分，起着连接各个电器设备的作用。
它是由多根电线、电缆和连接器组成的束状装置，能够将各个传感器、开关、灯具等设备与车辆主体的电源系统和控制系统进行连接。
首先，我们需要了解汽车线束的组成。
汽车线束一般由导线、绝缘层、保护套和连接器组成。
导线是线束的核心部分，用于传输电流和信号。
绝缘层则包裹在导线外部，起到绝缘和保护导线的作用。
保护套位于线束的外部，可以防止机械损伤和化学侵蚀。
连接器则用于连接线束和汽车的各个电器设备。
汽车线束的作用非常重要。
首先，它能够提供电力供应，将电源系统与各个设备连接起来。
例如，引擎控制单元（ECU）可以通过线束与传感器和执行器进行通信，实现对发动机的精确控制。
此外，线束还可以传输各种信号，包括传感器信号、开关信号和灯光信号等，以实现汽车系统的正常运行。
汽车线束的设计和制造需要考虑多方面的因素。
首先，线束需要根据不同的汽车型号和配置进行定制化设计，以满足不同设备的连接需求。
其次，线束需要具备良好的电气性能，包括低电阻、低失真和抗干扰能力等，以确保传输的信号的准确性和稳定性。
此外，线束还需要具备良好的机械性能，包括抗拉力、耐磨损和耐腐蚀能力等，以适应不同的工作环境和使用条件。
在汽车线束的维护和保养方面，我们需要注意以下几点。
首先，定期检查线束的连接状态，确保连接处没有脱落、松动或破损。
其次，保持线束的清洁和干燥，避免灰尘和湿气对线束的损坏。
再次，注意避免线束受到物理上的损伤，如碰撞、摩擦和割伤等。
最后，避免线束过度弯曲或过度拉伸，以免导致线束的断裂或破损。
另外，我们还需要了解一些关于汽车线束的常见问题。
首先，老化是线束常见的问题之一。
长时间的使用和外部环境因素会导致线束的绝缘层老化，从而引起电线接触不良或短路。
其次，线束的损坏也是常见的问题。
如线束被切割、损坏或破裂，都会导致电器设备无法正常工作。
此外，线束的接触不良也会引起电器故障，如松脱的连接器引起的接触不良，会导致信号传输不畅或电器设备无法工作。
汽车线束基础知识浅析--Di原创
汽车线束基础知识浅析众所周知,汽车线束是汽车电路的网络主体，相当于汽车的血管和神经系统，没有线束也就不存在汽车电路，是相当重要的汽车零部件.在目前，不管是高级豪华汽车还是经济型普通汽车，线束构成的形式基本上是一样的，都是由电线,联插件[连接器],固定件[卡丁+塑胶件]和胶带组成,本文从设计/生产工艺/质量/成本控制等方面结合实际工作和大家做一个初步的探讨，旨在抛砖引玉，有任何意见请不吝赐教1.线束的主体是电线，汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发[比如最近经常出现焊接问题的ABS线]，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断KSD一般使用的都是德标电线FLRY,其特点是绝缘皮薄,柔韧性更好下面表格是整理出的线束行业常用电线横截面与电流电压降的关系, [注:根据行业经验和标准所得,具体数据因具体真实情况而异]关于电线对应的颜色, KSD有自己的标准，和客户需求保持一致在此不在赘述；从汽车功能来分,普遍适合下面描述的情况：以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些比较大的电线就不会编入主干分之内，比如奥迪A3的E_BOX三条横截面都在10mm²以上的电线，类似还有供给长春B9项目的专用电线组以上这些数据是在设计线束时选取电线的基本参照标准，在客户端电检维修排查错误时也能用上2. 线束布线走向在设计时就应该仔细考虑，要充分结合车身铂金孔、车架等线束依附体的具体情况对整车电气件进行综合全面的考虑易于装配汽车线束布置装配性方面主要侧重考虑两方面内容：线束本身易于装配；线束固定结构易于装配。
【精品】汽车线束设计基础知识
汽车线束设计基础知识汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成.汽车电线又称低压电线，它与普通家用电线是不一样的.普通家用电线是铜质单蕊电线，有一定硬度.而汽车电线都是铜质多蕊软线,有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积0。
5、0。
75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值,配用于不同功率用电设备的导线。
以整车线束为例，0。
5规格线适用于仪表灯、指示灯、门灯、顶灯等；0。
75规格线适用于牌照灯，前后小灯、制动灯等;1。
0规格线适用于转向灯、雾灯等；1。
5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2。
5至4平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内.在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的.电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的.线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。
整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分,有主线束及分支线束.一条整车主线束有多条分支线束，就好象树杆与树支一样。
整车主线束往往以仪表板为核心部分，前后延伸.由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束(车门、顶灯、音响喇叭）等。
汽车连接器(插接件-护套)知识
护套常用的材料
目前护套用到最多而且是最常见的就是PA 、 PBT、 PP 、 ABS等 1、 PA 尼龙 2、 PBT 聚对苯二酸丁二酯 3、 PP 聚丙烯 4、ABS 丙烯腈-丁二烯-苯乙烯共聚物
PA
尼龙
乳白色,很好的韧性,耐磨性,无气味,能钻，切割,刨,注射 成形,好的耐蠕变(KB600)，吸湿,耐热性105℃． 性能：具有很高的机械强度，软化点高，耐热，磨擦 系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐 弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒， 无臭，耐候性好，染色性差。缺点是吸水性大，影响尺寸 稳定性和电性能，纤维增强可降低树脂吸水率，使其能在 高温、高湿下工作。尼龙与玻璃纤维亲合性十分良好。
。
天海零件号的编制方法
零件号由7位阿拉伯数字组成，前面两位数字是分类代号，后面的五位数字是产品 图号。 分类代号
01、片形插接件系列 02、圆柱形插接件 03、5.1-7.8片型插接件护套系列 04、0-5片形插接件护套系列 05、7.8以上片型插接件护套系列 06、仪表插座及仪表插座护套 07、灯插座及灯插座护套 08、发电机插座护套 09、继电器插座护套 10、扎带 11、片形孔式、叉式接头 12、保险系列（保险盒、保险片） 13、圆柱形插接件护套系列 14、配电盒系列 16、开关系列 17、线夹系列 18、传感器，稳压器及其它电器 19、线束 20、其它 如：0100893 01代表片形插接件，00893代表产品图号
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车线束连接器基本知识
汽车线束连接器是汽车电气系统中的重要组成部分，它起到连接和传输电信号的作用。
本文将从汽车线束连接器的定义、功能、分类、制作工艺、故障排查与维护等方面展开阐述，以帮助读者更好地了解和掌握汽车线束连接器的基本知识。
一、定义
汽车线束连接器是一种用于连接和固定汽车线束的组件，它通常由外壳、插头、插座、端子等部分组成。
它可以将多根线束连接在一起，并通过端子与汽车的电气设备进行连接，实现电信号的传输和电能的供给。
二、功能
汽车线束连接器的主要功能是保证汽车电气系统的正常工作。
它能够提供稳定可靠的电连接，防止线束脱落、短路和接触不良等问题的发生。
同时，它还能够提供良好的防水、防尘和抗振动能力，以适应汽车在各种复杂环境下的工作需求。
三、分类
根据不同的标准，汽车线束连接器可以分为多种类型。
按照连接方式分，可以分为插拔连接器和压接连接器两大类。
插拔连接器通常由插头和插座组成，通过插拔的方式实现连接；压接连接器则是通过将线束的导线与端子进行压接来实现连接。
按照形状和结构分，
可以分为直插式连接器、L型连接器、T型连接器、Y型连接器等多种形式。
此外，根据电流和电压的不同，还可以将连接器分为低电流连接器、高电流连接器、低压连接器和高压连接器等。
四、制作工艺
汽车线束连接器的制作工艺通常包括以下几个步骤：首先，根据设计要求和线束的布线规划，确定连接器的型号和规格；其次，选择合适的线束和端子，进行剥皮、锡镀等预处理；然后，根据设计图纸和工艺要求，进行线束的组装和焊接；最后，进行连接器的测试和包装。
五、故障排查与维护
在汽车使用过程中，线束连接器可能会出现接触不良、线束脱落、短路等故障。
为了确保汽车电气系统的正常工作，需要及时进行故障排查与维护。
通常可以通过以下几种方式来进行排查：首先，检查连接器的外观是否有损坏或脱落的情况；其次，使用测试仪器对连接器进行电气测试，检查接触是否良好；最后，检查线束是否正确连接，并修复或更换故障连接器。
六、总结
汽车线束连接器是汽车电气系统中不可或缺的重要组成部分。
它具有连接和传输电信号的功能，可以确保汽车电气系统的正常工作。
根据不同的连接方式和形状，连接器可以分为多种类型。
制作工艺
包括线束的组装和焊接等步骤。
在使用过程中，需要及时排查和维护连接器的故障。
通过了解和掌握汽车线束连接器的基本知识，可以更好地保障汽车电气系统的可靠性和稳定性。
