三维设计在输变电工程中的应用

三维设计在输变电工程中的应用黎超摘要：近年来，三维设计被广泛应用在输变电工程中，从而促使输变电工程的效率和质量都得到了大幅度提升。

在整个输变电过程中，使用三维设计可以有效提高工程设计的科学性和合理性。

基于此，本文将主要阐述三维设计在输变电工程中应用的相关内容。

关键词：三维设计；输变电工程；应用前言近年来，我国社会经济的发展速度不断加快，在这个过程中，各行各业在用电方面的需求也在不断提升，这就促使输变电站的建设实现了跨越式的发展，很多电力相关的单位以及研究所在开展输变电工程时都加大了对三维设计的使用力度，并且已经取得了一定的成果，从而有效减少了输变电工程的建设成本。

但是从我国目前的实际情况来看，对于三维设计的研究和应用还尚未成熟，依旧处在二维设计向三维设计的过渡阶段。

在这种情况下，要想提高电缆敷设设计的能力，相关部门必须要根据目前三维设計在输变电工程中的发展趋势，开展具体应用三维设计的研究工作。

1三维设计在输变电站工程中的具体设计1.1三维设计的目标在输变电工程中，使用三维设计的主要目的是给用户提供更好的产品，这就要求在开始设计前提出一些目标，以便确定具体流程，从而也就能够呈现出完美的效果。

此外，也可以按照客户的需求在进行相应的修改。

首先，在对电缆层电缆敷设的3D施工图进行设计时，要在二维施工设计图的基础上进行延续和补充，然后按照1：1的实际场景模拟电缆敷设情况，有利于施工人员能更加直观、准确、全面地理解施工图纸与设计思路。

假如根据电缆层敷设3D模型的设计图仍无法理解整体设计思路，可以通过直接观看该模型的电子版获取所需信息，因为3D模型电子版可以全方位反映出该电缆层敷设的每一个细节。

1.2三维设计的流程设计人员在学习完三维设计软件使用方法，并且掌握一定的输变电站相关概念之后，就能够使用软件开始设计工作了。

首先是模型的建立，因为三维设计软件对建立模型都有一定的要求，先要整理CAD建筑平面图，然后将该图纸导入到设计软件中，并按照实际尺寸开始构建整体建筑物模型，最后再建立细部模型。

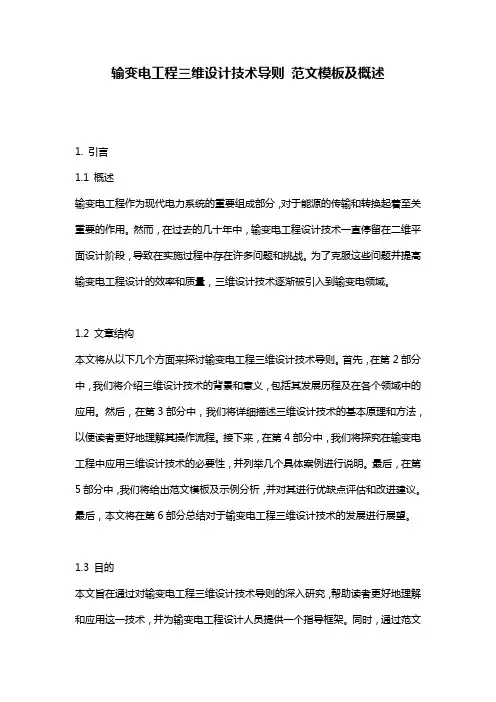

输变电工程三维设计技术导则_范文模板及概述

输变电工程三维设计技术导则范文模板及概述1. 引言1.1 概述输变电工程作为现代电力系统的重要组成部分，对于能源的传输和转换起着至关重要的作用。

然而，在过去的几十年中，输变电工程设计技术一直停留在二维平面设计阶段，导致在实施过程中存在许多问题和挑战。

为了克服这些问题并提高输变电工程设计的效率和质量，三维设计技术逐渐被引入到输变电领域。

1.2 文章结构本文将从以下几个方面来探讨输变电工程三维设计技术导则。

首先，在第2部分中，我们将介绍三维设计技术的背景和意义，包括其发展历程及在各个领域中的应用。

然后，在第3部分中，我们将详细描述三维设计技术的基本原理和方法，以便读者更好地理解其操作流程。

接下来，在第4部分中，我们将探究在输变电工程中应用三维设计技术的必要性，并列举几个具体案例进行说明。

最后，在第5部分中，我们将给出范文模板及示例分析，并对其进行优缺点评估和改进建议。

最后，本文将在第6部分总结对于输变电工程三维设计技术的发展进行展望。

1.3 目的本文旨在通过对输变电工程三维设计技术导则的深入研究，帮助读者更好地理解和应用这一技术，并为输变电工程设计人员提供一个指导框架。

同时，通过范文模板及示例分析，可以进一步提升设计质量和效率，并为今后的研究和应用提供参考。

通过本文的撰写和阅读，我们有信心推动输变电工程领域向三维设计技术迈进的步伐。

2. 输变电工程三维设计技术导则2.1 三维设计技术的背景和意义输变电工程是电力系统中一个至关重要的环节，它涉及到电力输送和分配过程中的变压器、开关设备、线路等元素。

传统的二维设计方法在满足基本需求的同时存在一些局限性，比如无法真实反映设备之间的空间关系、不利于工艺优化等。

三维设计技术作为一种新兴的设计手段，在各个领域都取得了广泛应用，并且在输变电工程中也显示出了巨大潜力。

通过建立电气产品和设备的三维模型，可以更直观地展现设备之间的空间布局和连接方式，有助于提前发现和解决潜在问题，提高工程质量和效率。

电力工程三维建模方案

电力工程三维建模方案一、引言电力工程是指以电力为能源进行生产、传输、分配和使用的一系列工程活动，包括发电厂、输电线路、配电系统等。

为了更好地设计、规划和管理电力工程，三维建模技术被引入其中。

本文将从三维建模的基本原理开始，探讨电力工程三维建模的方案及其应用。

二、三维建模的基本原理三维建模是一种使用计算机软件将现实世界中的物体、场景或系统模拟成三维模型的技术。

在三维建模中，常用的建模软件包括AutoCAD、SolidWorks、Revit等。

基本原理包括三维空间的坐标系、曲线和曲面建模、材质贴图等。

在电力工程领域，三维建模的基本原理可应用于发电厂建模、输电线路建模、变电站建模等。

三维建模可以将电力工程的复杂系统模拟成三维模型，并通过软件对其进行分析、优化和规划。

三、电力工程三维建模的方案1、发电厂建模方案发电厂是电力工程中的重要组成部分，其建模方案需要考虑到发电设备、布局、运行参数等因素。

在三维建模中，可以使用SolidWorks等软件对发电设备进行建模，将发电设备的外观和内部结构模拟为三维模型。

同时，还可以利用Revit等软件对发电厂的布局进行建模，包括建筑、设备、管线等。

通过三维建模，可以快速了解发电厂的结构和布局，为设计、改造和维护工作提供可视化参考。

2、输电线路建模方案输电线路是电力工程中的重要部分，其建模方案需要考虑到电杆、导线、绝缘子等组成部分。

在三维建模中，可以使用AutoCAD等软件对输电线路的线路走向进行建模，同时对电杆、导线进行建模。

在建模过程中，需要考虑到导线的张力、绝缘子的距离、电杆的承重等工程参数，以便对输电线路的安全性和可靠性进行评估。

3、变电站建模方案变电站是电力工程中的重要设施，其建模方案需要考虑到变压器、开关设备、避雷装置等因素。

在三维建模中，可以利用Revit等软件对变电站的建筑、设备进行建模，包括变压器的外观、开关设备的布局等。

通过三维建模，可以方便地观察变电站的结构和布局，了解变电设备的运行状态和维护需求。

三维设计在电网和变电站建设中的主要作用

204数据库技术Database Technology电子技术与软件工程Electronic Technology & Software Engineering随着我国电网的快速发展，电网和变电站的建设已经实现了数字化设计模式，高科技的应用可以避免不良设计和错误设计。

它可以优化设计质量并减少纸张材料的浪费。

因此，加强三维模型的研究具有重要意义。

智能电网是电力技术生产中的关键组成部分。

通过智能化的设计，可以将设计完全集成以实现所需的结果。

提高工程的设计，改进设计，提高产品质量，提高材料知识，并完成以实现全寿命管理的过程，变电站的三维设计凭借其创新的设计元素和强大的变电站数据库，可以满足智能发展的需求。

高品质的无线网络必须先通过数字传感器连接装置和设备，并创建一个双向通信系统的数字设备的数据收集、整合、分析和决策。

这意味着必须控制和报告网格中的所有组件，并且必须在系统设计期间完全确定此要求。

凭借其集成的内容、全向的图形显示界面和集成的图像界面，电力行业的设计已收到越来越多的三维模型。

1 三维设计的特点在信息时代的背景下，数字技术、信息技术和计算机技术取得了巨大的进步和创新，电力已进入社会生产和生活的方方面面，这导致电力需求的多样化发展以及对电力需求的增长。

随着电力需求的增加，智能电网建设中的变电站设计现在变得越来越重要。

传统的二维设计方法在角度和操作方式上都处于落后地位，无法实现变电站整个生命周期的数字化传递。

在这种环境下，三维设计技术开始发挥作用。

它主要基于智能三维信息的设计平台，从而大大缩短了设计工作时间，并简化了工作流程。

变电站的设计包括建筑物、结构、电缆保护管等。

该项目的详细信息，使用完整的数据结构模型库，并有大量的能量计数和分析操作，使变电站的设计和连接点更容易，更节能。

三维可视提高了设计进度和准确性，设计图在计算机中被用作设计文件，让所有的信息可以完全显示出来。

建造变电站涉及许多学科，实现不同专业之间的需求，相互沟通和信息转换，并最终优化工程设计的效果。

三维设计在输变电工程中的应用

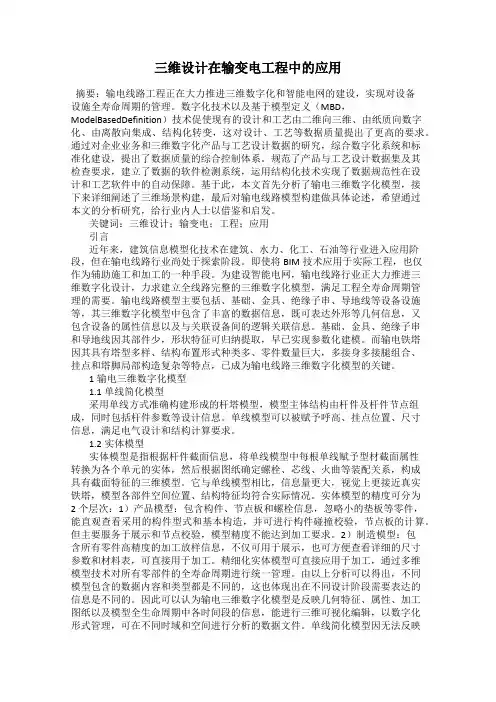

三维设计在输变电工程中的应用摘要：输电线路工程正在大力推进三维数字化和智能电网的建设，实现对设备设施全寿命周期的管理。
