液压系统指出图中1-7各元件名称
第十四章 液压计算题专项训练(附答案)
第十四章 液压计算题专项训练（答案）1、如图所示为处于三种不同回路状态的液压缸，三者左腔工作压力大小的关系是什么？解：c b a p p p >>2、如图所示三种形式的液压缸，活塞和活塞杆直径分别为D 、d ，如进入液压缸的流量为q ，压力为P ，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。
PdDqa)C)dqPDPdqb)Da ）答：)(422d D p F -=π（2分）；)(422d D qV -=π （2分） 缸体向左运动b ）答：24pd F π=（2分）； 24d qV π= （2分） 缸体向右运动 （2分）c ）答：24pd F π=（2分）； 24dqV π= （2分） 缸体向右运动 （1分）3、图示增压缸，已知活塞直径D = 60mm ，活塞杆直径d = 20mm ，输入压力p 1 = 50×105Pa ，求输出压力p 2。
（450×105Pa ） 解：Pa10450105002.006.044552212222221⨯=⨯⨯===p d D p d p D p ππ4、 如图示。
图a ）中小液压缸（面积A 1）回油腔的油液进入大液压缸（面积（A 3）。
而图b ）中，两活塞用机械刚性联接，油路联接和图a ）相似。
当供油量Q 、供油压力p 均相同时，试分别计算图a ）和图b ）中大活塞杆上的推力和运动速度。
（11321132,;,A QpA A A QA A A pA解：a ）Q A A A A Q v v Q A A v A Q A Q v p A A A A p F p A A p A p pA 321313212112213231121112==========b ）111A Q v v pA F ===5、 如图示，液压缸A 和B 并联，若液压缸A 先动作，且速度可调。
当A 缸活塞运动到终点后，B 缸活塞才动作。
国开(中央电大)专科《液压与气压传动》网上形考任务试题及答案
国开（中央电大）专科《液压与气压传动》网上形考任务试题及答案国开(中央电大)专科《液压与气压传动》网上形考任务试题及答案形成性考核一试题及答案一、填空题1.液压系统中，_______元件将油液的压力能转换为对外做功的机械能，完成对外做功；_______元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
[答案]执行部分；动力部分2.气动系统中，空气压缩机属于_______元件；汽缸属于_______元件；气源净化装置属于_______元件。
[答案]气源装置；执行；气源装置3.液压系统中的压力取决于_______。
[答案]负载的大小 4.液体粘度有三种表示方法，________粘度，________粘度和________粘度。
[答案]动力；运动；相对5.液压油对温度变化极为敏感，温度升高，粘度________；压力增大，粘度________，但数值变化小，可不考虑。
(填“增加”或“降低”)[答案]降低；增加 6.压力的表示方法有三种，即：_______、_______和_______。
其中，以大气压为基准计测压力，基准以上的正值叫_________，基准以下的负值叫__________。
[答案]绝对压力；相对压力；表压力；相对压力；绝对压力7.通常将无_______、不可_______的液体称为理想液体。
[答案]黏性；压缩8.液体流动时，若液体中任一点处的_______、_______和密度都不随时间变化称为恒定流动。
[答案]压力；流速9.伯努力方程是_______定律在流体力学中的表达形式，理想液体的伯努利方程中包含_______能、_______能和动(比动)能。
[答案]能量守恒；压力；位置势能10.液体在管道中流动时的压力损失可分为_______压力损失和_______压力损失两种。
[答案]沿程；局部11.液压泵是一种能量转换装置，能将_______转换为液体的_______。
[答案]机械能；液压能12.液压泵是靠密封容积的变化来吸压油的，故一般称为_______泵。
国开作业《液压与气压传动》 (8)

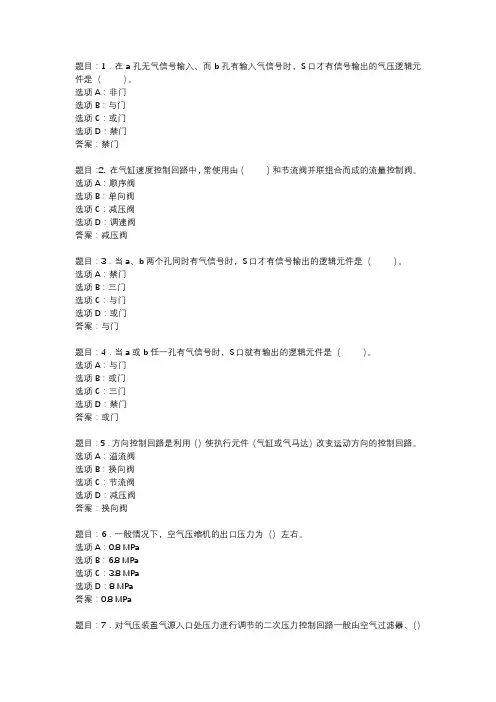

题目：1．在a孔无气信号输入、而b孔有输入气信号时，S口才有信号输出的气压逻辑元件是（）。
选项A：非门选项B：与门选项C：或门选项D：禁门答案：禁门题目：2. 在气缸速度控制回路中，常使用由（）和节流阀并联组合而成的流量控制阀。
选项A：顺序阀选项B：单向阀选项C：减压阀选项D：调速阀答案：减压阀题目：3．当a、b两个孔同时有气信号时，S口才有信号输出的逻辑元件是（）。
选项A：禁门选项B：三门选项C：与门选项D：或门答案：与门题目：4．当a或b任一孔有气信号时，S口就有输出的逻辑元件是（）。
选项A：与门选项B：或门选项C：三门选项D：禁门答案：或门题目：5．方向控制回路是利用（）使执行元件（气缸或气马达）改变运动方向的控制回路。
选项A：溢流阀选项B：换向阀选项C：节流阀选项D：减压阀答案：换向阀题目：6．一般情况下，空气压缩机的出口压力为（）左右。
选项A：0.8 MPa选项B：6.8 MPa选项C：3.8 MPa选项D：8 MPa答案：0.8 MPa题目：7．对气压装置气源入口处压力进行调节的二次压力控制回路一般由空气过滤器、（）和油雾器组成。
选项A：节流阀选项B：减压阀选项C：换向阀选项D：溢流阀答案：减压阀题目：8．气压能源元件在系统回路图中一般布置在回路图的（）。
选项A：左下方选项B：右下方选项C：右上方选项D：左上方答案：左下方题目：9．气压系统中出现供气不足的原因可能是（）。
选项A：速度控制阀的开度太小选项B：空气压缩机输出流量太多选项C：管路太短选项D：减压阀的输出压力太高答案：速度控制阀的开度太小题目：气压系统中出现气缸爬行的原因不可能是（）。
选项A：气压不足选项B：气缸内泄露严重选项C：负载过大选项D：负载过小答案：负载过小题目：1．气—液联动速度控制回路以气压作为动力，利用气液转换器或气液阻尼气缸控制执行元件的运动速度，从而得到良好的调速效果。
选项A：对选项B：错答案：对题目：2．在放气过程中，一般当放气孔面积较大、排气较快时，接近于绝热过程；当放气孔面积较小、气壁导热又好时，则接近于等温过程。
液压基本回路答案
2、下图所示液压系统是采用蓄能器实现快速运动的回路，试回答下列问题：（1）液控顺序阀3何时开启，何时关闭？（6分）（2）单向阀2的作用是什么？（4分）（3）分析活塞向右运动时的进油路线和回油路线。
（10分）答：1)当蓄能器内的油压达到液控顺序阀3的调定压力时，阀3被打开，使液压泵卸荷。
当蓄能器内的油压低于液控顺序阀3的调定压力时，阀3关闭。
（6分）2）单向阀2的作用是防止液压泵卸荷时蓄能器内的油液向液压泵倒流。
（4分）3）活塞向右运动时：进油路线为：液压泵1 →单向阀2 → 换向阀5左位→油缸无杆腔。
（6分）蓄能器→ 换向阀5左位→油缸无杆腔。
回油路线为：油缸有杆腔→换向阀5左位→油箱。
（4分）11、如图所示系统可实现“快进→工进→快退→停止（卸荷）”的工作循环。
(12分)（1）指出液压元件1～4的名称。
（2）试列出电磁铁动作表（通电“＋”，失电“－”）。
4 Mpa，阀PJ的调定压力为2 Mpa，回答下列问题：(12分)（1）阀PY是（）阀，阀PJ是（）阀；（2）当液压缸运动时（无负载），A点的压力值为（）、B点的压力值为（）；（3）当液压缸运动至终点碰到档块时，A点的压力值为（）、B点的压力值为（）。
解：（1）溢流阀(2分)、减压阀(2分)；（2）活塞运动期时p A=0 (2分)；p B=0 (2分)（3）工件夹紧后，负载趋近于无穷大：p A=4MPa(2分)；p B=2MPa(2分)。
21、如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。
试写出动作循环表，并评述系统的特点。
解：电磁铁动作循环表1Y A 2Y A 3YA 4YA快进＋———工进＋—＋—快退—＋——停止、卸荷———＋特点：先导型溢流阀卸荷回路卸荷压力小冲击小，回油节流调速回路速度平稳性好，发热、泄漏节流调速影响小，用电磁换向阀易实现自动控制。
23、如图所示液压系统可实现快进—工进—快退—原位停止工作循环，分析并回答以下问题：（1）写出元件2、3、4、7、8的名称及在系统中的作用？（2）列出电磁铁动作顺序表（通电“＋”，断电“－”）？（3）分析系统由哪些液压基本回路组成？（4）写出快进时的油流路线？解：（1）2——35DY，使执行元件换向3——22C，快慢速换接4——调速阀，调节工作进给速度7——溢流阀，背压阀8——外控内泄顺序阀做卸荷阀（2）电磁铁动作顺序表（3）三位五通电电液换向阀的换向回路、进口调速阀节流调速回路20.单向行程调速阀的快、慢、快换速回路、差动连接快速回路、双泵供油快速回路图示为某一组合机床液压传动系统原理图。
解答
一、问答及论述题（1）填写出下图各序号的零件名称。
（7分）1-气缸盖；2-气缸盖螺栓；3-气缸垫；4-活塞环；5-活塞环槽；6-活塞销；7-活塞；8-气缸体；9-连杆轴颈；10-主轴颈；11-主轴承；12-油底壳；13-飞轮；14-曲柄；15-连杆。
（2）主供油箱的作用是什么？它在哪些工况下工作？主供油装置的作用是保证发动机在中小负荷范围内，供给随节气门开度增大而逐渐变稀的混合气（α＝0.8～1.1）。
除了怠速工况和极小负荷工况而外，在其他各种工况，主供油装置都参与供油。
（3）怎样调整喷油泵的供油提前角？喷油泵供油提前角的调整方法有两种：（1）调整联轴器，或通过供油提前角自动调节器改变喷油泵凸轮轴与柴油机曲轴的相对角位置。
（2）改变滚传动部件的高度，从而改变柱塞封闭柱塞套筒上进油孔的时刻，使多缸发动机的供油间隔角相等。
（4）润滑系有哪些作用？润滑、清洗、冷却、密封、防锈、缓冲减振（5）离合器踏板为什么要有自由行程？离合器经过使用后，从动盘摩擦衬片被磨损变薄，在压力弹簧作用下，压盘要向前移，使得分离杠杆的外端也随之前移，而分离杠杆的内端则向后移，若分离杠杆内端与分离轴承之间预先没留有间隙（即离合器踏板自由行程），则分离杠杆内端的后移可能被分离轴承顶住，使得压盘不能压紧摩擦衬片而出现打滑，进而不能完全传递发动机的动力。
二、如图为液压动力转向示意图，说出该系统各组成的名称及其工作原理。
汽车直线行驶时，转向控制阀将转向液压泵泵出来的工作液与油罐相通，转向液压泵处于卸荷状态，动力转向器不起助力作用；汽车需要右转弯时，驾驶员向右转动转向盘，转向控制阀将转向液压泵泵出来的工作液与R腔相通，将L腔与油罐接通，在油压的作用下，转向动力缸中的活塞向下移动，通过转向传动机构使左右轮向右偏转，从而实现向右转向；而左转弯时，情况相反。
三、试叙述液力双腔式制动主缸在某一腔控制回路失效时的工作情况。
当前腔控制的回路发生故障时，前活塞在后活塞液力的作用下被推到最前端，后腔产生的液力仍能使后轮制动。
《液压与气压传动》题库
《液压与气压传动》重修复习资料一、填空题。
1.液压传动系统由、、、和传动介质五个部分组成。
2.如液体中某一点处的小于大气压则产生真空度，其数值应等于。
3.液压动力元件是把原动机输入的转变成输出的能量转换装置。
4 .影响液体流动的力主要是惯性力和粘性力，雷诺数大，说明力起主导作用，这样的液流呈紊流状态；雷诺数小，说明力起主导作用，液流呈层流状态。
5. 液体在直管中流动时，产生压力损失；在变直径管、弯管中流动时产生压力损失。
6. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。
7.下列三种气动三位四通换向阀的中位机能类型分别是、和。
8. 单作用叶片泵转子每转一周，完成吸、排油各次，同一转速的情况下，改变它的可以改变其排量。
9.在柱塞式阀心上都开有，使其工作时可以靠液压力自动对中，以保持同心，减少泄露。
10.在圆管中，液流的流速分布呈规律。
11、液体在管道中存在两种流动状态，时粘性力起主导作用，时惯性力起主导作用，液体的流动状态可用来判断。
12、为了防止叶片卡死，我国往往采用使叶片前倾的方法来解决问题，一般选取的倾角是。
13、对于单出杆型液压缸来说，速比越大，活塞杆伸出和缩回的速度。
14、液体在管道中存在两种流动状态，即和。
15、齿轮泵主要存在的三大问题是、和。
16、液压缸按其结构特点可分为、和。
17、液压阀按其功能不同，可分为、、。
18、常见的液压基本回路有、、和。
19、液压系统中的压力取决于，执行元件的运动速度取决于。
20、在研究流动液体时，把假设既又的液体称为理想流体。
21、由于流体具有，液流在管道中流动需要损耗一部分能量，它由损失和损失两部分组成。
22、液压泵的实际流量比理论流量；而液压马达实际流量比理论流量。
23、20号液压油在40℃时，其运动粘度的平均值约为cSt。
24、流体在作恒定流动时，流场中任意一点处的、、都不随时间发生变化。
液压辅助元件详解
蓄能器的应用
短期大量供油，维持系统压力
缓和冲击，吸收脉动压力
液压辅油箱
2
温度计
3
注油器
4 吸油滤油器 5 变量叶片泵
6
电机
7
风冷机
8
单向阀
9 测压软管
10
压力表
11 压力表开关
20 回油滤油器
小结
液压系统中的辅助元件具有储油、过滤、连接、测 量等功能，是液压系统不可缺少的组成部分；
液压辅助元件
液压辅助元件的类型及功用
压力表
油管
滤油器 油箱
1.油箱
功用：贮油，散热，分离油中的空气， 沉淀油中的杂质。
分类：总体式，分离式
分离式油箱
油位计
放油孔
数控车床
油箱的结构
油箱正常工作温度应在15℃～65℃之间，在环境温度变化较大的场合要安装热交换器。
卧式加工中心液压站
正
右
面
侧
后
左
面
液压辅助元件有油箱、滤油器、测量仪表、管件、 蓄能器、热交换器等多种类型；
液压辅助元件的正确选型和合理使用对液压系统的 动态特性、工作稳定性、温升、寿命和噪声产生直 接影响。
线隙式滤油器
结构简单，通油能力大，过滤精度比网式滤油器高，不 易清洗，滤芯强度较低。
烧结式滤油器
精滤油器 图形符号
过滤精度高，耐高温，抗腐蚀性强，滤芯强度大， 易堵塞，难于清洗，颗粒易脱落。
纸芯式滤油器
过滤精度高，压力损失小，重量轻，成本低， 不能清洗，需定期更换滤芯。
磁性滤油器
磁性滤油器用于过滤油液中的铁屑。
压力表
压力表开关
液压考题库
一、填空题（每空分，共20分）1.1bar= Mpa= 公斤力/cm2= psi 。
（、、）2.在液压系统中，由于某种原因，液体压力在某一瞬间突然升高，产生很高的压力峰值，这种现象称为。
（液压冲击）3. 双作用叶片马达的叶片径向安装是为了满足______ 的要求。
（正反转）4. 三位四通手动P型换向阀的职能符号是____ __。
（）5. 背压阀一般安装在液压系统的中，其目的是使上有一定的背压，可增加工作机构运动中的和防止中混入液压系统中。
（回油路 ;回油路 ;平稳性 ;空气从回油路）6进油和回油节流调速系统效率低，主要损失是______ _ 和。
（溢流损失节流损失）7、液压传动由五部分组成即、、、、。
其中,液压泵为。
（动力元件、执行元件、控制元件、辅助元件、工作介质动力元件）8. 溢流阀调定的是压力，而减压阀调定的是压力；溢流阀采用泄，而减压阀采用泄。
（系统的(或进口) 某一支路的(或出口) 内外）9、调速阀是将 ______ 阀与 _____ _ 阀 ______ 而成的阀。
（一个定差减压、一个节流、串联）10．电磁换向阀是由电气系统的、、或者等其它电气元件发出的电信号，通过电磁铁操纵滑阀移动，实现液压油路的、及卸荷等。
电磁阀按电源的不同分和两种。
（按钮开关行程开关限位开关压力继电器换向顺序动作直流交流）11. 根据用途和工作特点的不同，控制阀主要可分为以下三大类：控制阀、控制阀和控制阀。
（方向压力流量）12轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变，可以改变泵的排量。
（斜盘倾角的大小）13. 单作用叶片泵转子每转一周，完成吸、排油各次，改变的大小，可以改变它的排量，因此称其为变量泵。
（一定子与转子的偏心量）14. 齿轮泵为了减小径向力，采用大小不等的吸排油口。
其中吸油口______排油口。
（大于）15、液体在管道中存在两种流动状态，液体的流动状态可用来判断。
（雷诺数）16. 液压系统中的压力取决于，执行元件的运动速度取决于。
液压与气动技术 试题与答案
1．通过环形缝隙中的液流，当两圆环同心时的流量与两圆环偏心时的流量相比A 前者大B 后者大C 一样大D 前面三项都有可能2．解决齿轮泵困油现象的最常用方法是：BA 减少转速B 开卸荷槽C 加大吸油口D 降低气体温度3．CB-B型齿轮泵中泄漏的途径有有三条，其中_________对容积效率影响最大。
AA 齿轮端面间隙B 齿顶间隙C 齿顶间隙D A+B+C4．斜盘式轴向柱塞泵改变流量是靠改变______。
DA 转速B 油缸体摆角C 浮动环偏心距D 斜盘倾角5．液压马达的总效率通常等于：AA 容积效率×机械效率B 容积效率×水力效率C 水力效率×机械效率D容积效率×机械效率×水力效率6．能实现差动连接的油缸是：BA 双活塞杆液压缸B 单活塞杆液压缸C 柱塞式液压缸D A+B+C7．选择过滤器应主要根据____来选择。
AA 通油能力B 外形尺寸C 滤芯的材料D 滤芯的结构尺寸8．M型三位四通换向阀的中位机能是____。
AA 压力油口卸荷，两个工作油口锁闭B 压力油口卸荷，两个工作油口卸荷C 所有油口都锁闭D 所有油口都卸荷9．在液压系统中，_______可作背压阀。
AA 溢流阀B 减压阀C 液控顺序阀D 调速阀10．低压系统作安全阀的溢流阀，一般选择____结构。
CA 差动式B 先导式C 直动式D 锥阀式11．节流阀的节流阀应尽量做成____式A。
A 薄壁孔B 短孔C 细长孔D A＋C12．液压系统的油箱内隔板____。
CA 应高出油面B 约为油面高度的1/2C约为油面高度的3/4D 可以不设13．液压系统中冷却器一般安装在：BA 油泵出口管路上B 回油管路上C 补油管路上D 无特殊要求14．下列基本回路中，不属于容积调速回路的是____。
BA 变量泵和定量马达调速回路B定量泵和定量马达调速回路C 定量泵和变量马达调速回路D 变量泵和变量马达调速回路15．如右图所示，各溢流阀的调整压力p1=5Mpa， p2=3Mpa，p3=2Mpa。
《液压与气动》题库
1、液压传动是以为工作介质，利用来驱动执行机构的传动方式。
液压系统中的工作压力取决于，执行元件的运动速度取决于。
2、液压系统除工作介质外，一般由四部分组成：动力元件、、控制元件、。
4、液压传动装置由、、和四部分组成，其中和为能量转换装置。
1、一个完整的液压系统由以下几部分组成：、、、、传动介质，其中和为能量转换装置。
2、液压泵的卸荷方式有卸荷和卸荷，一般定量泵采用的卸荷方式是卸荷。
3、柱塞缸是作用缸，为实现两个方向的运动常成对使用。
4、单作用叶片泵转子每转一周，完成吸油、排油各次，改变定子与转子之间的偏心距，可以改变排量，因此它是一种泵。
9、单位时间内流过某通流截面的液体的体积称为，它决定执行元件的。
4、根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速，管子粗的地方流速。
2、液体动力学三个基本方程分别为：_____ 、_____ ____和_____ ____。
（写出方程名称即可）3、液压油的粘度随温度的升高而，随压力的升高而。
4、根据度量基准的不同，液体压力的表示方法有两种，分别为和两种，其中大多数压力表测得的压力是。
4、牌号为L-HL40的液压油，是指油液在_________°C时油液的_______粘度平均值为__________。
6、液体在管道中流动时产生的压力损失有和两种。
5、液体在管道中存在两种流动状态，和。
液体的流动状态可以用雷诺数判断，其计算公式为。
当雷诺数小于临界雷诺数时，可以判断液体的流动状态是。
5、液压泵按结构形式可分为、和三大类。
3、容积式泵的基本特点是：具有一个或若干个周期性变化的密封容积，具有___________，油箱内液体的绝对压力必须恒等于或大于_____________。
6、容积式液压泵都是利用的变化来进行工作的，而且具有将吸油腔和排油腔隔开。
液压泵正常工作的必要条件是油箱应该。
8、在不考虑泄露的情况下，液压泵在单位时间内所排出的液体的体积称为。
国家开放大学《液压与气压传动》章节测试题参考答案
国家开放大学《液压与气压传动》章节测试题参考答案第1单元液压与气压传动概述一、单选题1.（）元件将油液的压力能转换为对外做功的机械能，完成对外做功。
A.执行B.动力C.控制D.辅助2.在液压传动中，工作液体不起（）的作用。
A.升温B.润滑液压元件C.传递速度D.传递动力3.（）元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
A.辅助B.控制C.执行D.动力二、判断题1．液压传动不易获得很大的力和转矩。
（×）2.液压传动系统中，压力的大小取决于负载的大小。
（√）第2单元液压传动流体力学基础一、单选题1.液体流动时，若液体中任一点处的（）称为恒定流动。
A.速度不随时间变化B.压力不随时间变化C.压力、速度和密度不随时间变化D.密度不随时间变化2.流量连续性方程是（）在流体力学中的表达形式。
A.能量守恒定律B.动量定理C.质量守恒定律D.万有引力定律3.伯努力方程是（）在流体力学中的表达形式。
A.能量守恒定律B.质量守恒定律C.动量定理D.万有引力定律4.油液在等径直管中流动时，油液分子之间、油液与管壁之间摩擦所引起的损失是（）。
A.流量损失B.沿程损失C.容积损失D.局部损失5.液体流经管道的弯头、接头、突变截面以及阀口时，所引起的损失是（）。
A.流量损失B.沿程损失C.容积损失D.局部损失二、判断题1.液体的体积压缩系数越大，表明该液体抗压缩的能力越强。
（√）2.动力粘度无物理意义，但却在工程计算时经常使用。
（×）3.真空度是以绝对真空为基准来测量的压力。
（×）4.液体的表压力是以大气压力为基准来测量的液体压力。
（√）5.液体真空度的数值接近于一个大气压时，液体的绝对压力接近于零。
（√）6.液压油对温度变化极为敏感，温度升高，粘度降低。
（√）7.一台工程机械，在严寒条件下工作，应当选用粘度较高的液压油。
（×）8.一般情况下，压力增大时，液压油粘度也增大。
液压系统的元件符号
常用液压符号（1）液压泵、液压马达和液压缸名称符号说明名称符号说明液压泵液压泵一般符号双作用缸不可调单向缓冲缸详细符号单向定量液压泵单向旋转、单向流动、定排量简化符号双向定量液压泵双向旋转，双向流动，定排量可调单向缓冲缸详细符号单向变量液压泵单向旋转，单向流动，变排量简化符号双向变量液压泵双向旋转，双向流动，变排量不可调双向缓冲缸详细符号液压马达液压马达一般符号简化符号单向定量液压马达单向流动，单向旋转可调双向缓冲缸详细符号双向定量液压马达双向流动，双向旋转，定排量简化符号单向变量液压马达单向流动，单向旋转，变排量伸缩缸双向变量液压马达双向流动，双向旋转，变排量压力转换器气-液转换器单程作用摆动马达双向摆动，定角度连续作用泵-马达定量液压泵-马达单向流动，单向旋转，定排量增压器单程作用变量液压泵-马达双向流动，双向旋转，变排量，外部泄油连续作用液压整体式传动装置单向旋转，变排量泵，定排量马达蓄能器蓄能器一般符号单作用缸单活塞杆缸详细符号气体隔离式简化符号重锤式单活塞杆缸（带弹簧复位）详细符号弹簧式简化符号辅助气瓶柱塞缸气罐伸缩缸能量源液压源一般符号双作用缸单活塞杆缸详细符号气压源一般符号简化符号电动机双活塞杆缸详细符号原动机电动机除外简化符号（2）机械控制装置和控制方法名称 符号说明 名称 符号说明机械控制件直线运动的杆箭头可省略先导压力控制方法液压先导加压控制内部压力控制旋转运动的轴箭头可省略液压先导加压控制外部压力控制 定位装置液压二级先导加压控制内部压力控制，内部泄油 锁定装置*为开锁的控制方法气-液先导加压控制气压外部控制，液压内部控制，外部泄油 弹跳机构电-液先导加压控制液压外部控制，内部泄油 机械控制方法顶杆式液压先导卸压控制内部压力控制，内部泄油 可变行程控制式外部压力控制（带遥控泄放口）弹簧控制式电-液先导控制电磁铁控制、外部压力控制，外部泄油滚轮式两个方向操作先导型压力控制阀带压力调节弹簧，外部泄油，带遥控泄放口单向滚轮式仅在一个方向上操作，箭头可省略先导型比例电磁式压力控制阀先导级由比例电磁铁控制，内部泄油人力控制方法人力控制一般符号电气控制方法单作用电磁铁电气引线可省略，斜线也可向右下方按钮式双作用电磁铁拉钮式单作用可调电磁操作（比例电磁铁，力马达等）按-拉式双作用可调电磁操作（力矩马达等）手柄式旋转运动电气控制装置单向踏板式反馈控制反馈控制一般符号双向踏板式方法电反馈由电位器、差动变压器等检测位置直接压力控制方法加压或卸压控制内部机械反馈如随动阀仿形控制回路等差动控制内部压力控制控制通路夺元件内部外部压力控制控制通路在元件外部（3）压力控制阀名称符号说明名称符号说明溢流阀溢流阀一般符号或直动型溢流阀减压阀先导型比例电磁式溢流减压阀先导型溢流阀定比减压阀减压比1/3先导型电磁溢流阀（常闭）定差减压阀直动式比例溢流阀顺序阀顺序阀一般符号或睦动型顺序阀先导比例溢流阀先导型顺序阀卸荷溢流阀p2＞p1时卸荷单向顺序阀（平衡阀）双向溢流阀直动式，外部泄油卸荷阀卸荷阀一般符号或直动型卸荷阀减压阀减压阀一般符号或直动型减压阀先导型电磁卸荷阀p1＞p2先导型减压阀制动阀双溢流制动阀溢流减压阀溢流油桥制动阀（4）方向控制阀名称符号说明名称符号说明单向阀单向阀详细符号换向阀二位五通液动阀简化符号（弹簧可省略）二位四通机动阀液压单向阀液控单向阀详细符号（控制压力关闭阀）三位四通电磁阀简化符号三位四通电液阀简化符号（内控外泄）详细符号（控制压力打开阀）三位六通手动阀简化符号（弹簧可省略）三位五通电磁阀双液控单向阀三位四通电液阀外控内泄（带手动应急控制装置）梭阀或门型详细符号三位四通比例阀节流型，中位正遮盖简化符号三位四通比例阀中位负遮盖换向阀二位二通电磁阀常断二位四通比例阀常通四通伺服二位三通电磁阀四通电液伺服阀二级二位三通电磁球阀带电反馈三级二位四通电磁阀（5）流量控制阀名称符号说明名称符号说明节流阀可调节流阀详细符号调速阀调速阀简化符号简化符号旁通型调速阀简化符号不可调节流阀一般符号温度补偿型调速阀简化符号单向节流阀单向调速阀简化符号双单向节流阀同步阀分流阀截止阀单向分流阀滚轮控制节流阀（减速阀）集流阀调速阀调速阀详细符号分流集流阀（6）油箱名称符号说明名称符号说明通大气式管端在液面上油箱管端在油箱底部管端在液面下带空气过滤器局部泄油或回油加压油箱或密闭油箱三条油路（7）流体调节器名称符号说明名称符号说明过滤器过滤器一般符号空气过滤器带污染指示器的过滤器温度调节器磁性过滤器冷却器冷却器一般符号带旁通阀的过滤器带冷却剂管路的冷却器双筒过滤器p1：进油p2：回油加热器一般符号（8）检测器、指示器名称符号说明名称符号说明压力检测器压力指示器流量检测器检流计（液流指示器）压力表（计）流量计电接点压力表（压力显控器）累计流量计压差控制表温度计液位计转速仪转矩仪（9）其它辅助元器件名称符号说明名称符号说明压力继电器（压力开关）详细符号压差开关一般符号传感器传感器一般符号行程开关详细符号压力传感器一般符号温度传感器联轴器联轴器一般符号放大器弹性联轴器（10）管路、管路接口和接头名称符号说明名称符号说明管路管路压力管路回油管路管路交叉管路两管路交叉不连接.. 连接管路两管路相交连接柔性管路控制管路可表示泄油管路单向放气装置（测压接头）快换接头不带单向阀的快换接头旋转接头单通路旋转接头带单向阀的快换接头三通路旋转接头。
1.1 液压系统的动力元件
1.1 液压系统的动力元件
1. 柱塞泵 柱塞泵依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。
柱塞泵的特点：耐压较高；转速不高，1800rpm左右；噪音较大；变量柱塞泵可以在 特殊场合使用。
1.1 液压系统的动力元件
2. 螺杆泵 依靠由螺杆和衬套形成的密封腔的容积变化来吸入和排出液体。
高(0.75-0.92) 高(0.85-0.95) 中等 差 很敏感 大 中等 差 齿轮泵 齿轮泵分为内啮泵和外啮泵，齿型分为直齿和斜齿。 （1）内啮合齿轮泵 内啮合齿轮泵是采用齿轮内啮合原理，内外齿轮节圆紧靠一边，另一边被泵盖上“月牙板”隔开。 主轴上的主动内齿轮带动其中外齿轮同向转动，在进口处齿轮相互分离形成负压而吸入液体，齿轮在出 口处不断嵌入啮合而将液体挤压输出。
5. 齿轮泵
液压系统中常用液压泵的性能比较 性能 输出压力 （MPa） 流量调节 效率 输出流量脉动 自吸特性 油污染敏感性 噪声 齿轮泵 低压(＜2.5) 不能 低(0.60-0.85) 很大 好 不敏感 大 双作用叶片泵 中压(6.3-21) 不能 较高(0.750.85) 很小 较差 较敏感 小 限压式变量叶 片泵 中压(≤7) 能 较高(0.700.85) 中等 较差 较敏感 较大 径向柱塞泵 高压(10-20) 能 轴向柱塞泵 高压(20-35) 能 螺杆泵 低压(≤10) 不能 较高(0.700.85) 最小 好 不敏感 最小
1.1 液压系统的动力元件
动力元件 ： 动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向 整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵、柱塞泵和螺杆泵。 液压泵 ： 是液压系统的动力能源装置，其功能是将原动机的机械能转换为油液的压力能，向系统提 供具有一定压力的流量。液压泵都是容积式的，依靠泵内密封容积的变化原理实现吸油和压（排）油。 液压泵根据结构形式的不同分为：齿轮泵、叶片泵、柱塞泵、螺杆泵。根据输出流量的不同分为： 定量泵、变量泵。其图形符号见下图：
液压元件名称及作用
液压元件名称及作用
液压传动在现代机械中具有重要的地位，而液压元件是构成液压系统的重要部分。
以下是一些常见的液压元件名称及其在液压系统中的作用：
1. 液压泵：液压泵是液压系统的动力源，它能够将机械能转化为液压能，为液压系统提供压力油。
2. 液压马达：液压马达是液压系统的执行元件，它能够将液压能转化为机械能，驱动负载进行旋转或直线运动。
3. 液压缸：液压缸是液压系统的另一种执行元件，它能够将液压能转化为直线运动动能，驱动负载进行运动。
4. 液压阀：液压阀是液压系统中的控制元件，它能够控制液体的流动方向、流量和压力等参数，从而实现不同的动作控制。
5. 液压油箱：液压油箱是液压系统中的油液储存元件，它能够储存和供应足够的油液，为液压泵和液压马达提供必要的润滑和冷却。
6. 液压油管：液压油管是液压系统中的流体通道，它能够连接各个液压元件，使油液能够在系统中流动。
7. 密封件：密封件是液压系统中的重要元件，它能够防止油液泄漏和空气进入系统，保证系统的正常工作和稳定性。
8. 液压附件：液压附件包括各种接头、管夹、滤清器等，它们是辅助元件，用于安装、固定和保护液压元件，保证系统的正常运行。
以上是一些常见的液压元件名称及其在液压系统中的作用，了解这些元件的作用和特点，对于正确设计和维护液压系统具有重要意义。
液压习题库(1)
汽车液压与气压传动习题库一填空题（一）流体力学基础部分1.液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
2.液压管路中的压力损失可分为两种，一种是（），一种是（）。
3.液体的流态分为（）和（），判别流态的准则是（）。
4.在液压系统中，由于某些原因使液体压力突然急剧上升出现很高的压力峰值，这种现象称为（）。
5.当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
6.液体（）时分子间的（）要阻止分子（）而产生的一种（），这种现象叫液体的粘性。
其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
7.液压油的牌号是用（）表示的。
N32表示（）。
8.在液压传动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（）。
9.根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速（），管子粗的地方流速（），而流量不变。
10.理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（）、（）和（）三种形式的能量，在任意截面上这三种能量都可以（），但总和为一定值。
11.液压传动是以（）为工作介质，依靠液体的（）来实现运动和动力传递的一种传动方式。
（二）液压缸和液压马达1.活塞缸按其结构不同可分为（）和（）两种，其固定方式有（）固定和（）固定两种。
2.单杆活塞缸可采用（）连接，使其运动速度提高。
3.液压系统中，（）和（）是将油液压力能转换成机械能的执行装置。
（三）液压泵1.常用的液压泵按照结构形式分有（），（）和（）三大类。
液压泵的总效率等于（）和（）的乘积。
2.双作用叶片泵其排量不可调属于（）量泵，单作用叶片泵排量可调属于（）量泵。
3.齿轮泵存在径向力不平衡，减小它的措施为（）。
4.液压泵将（）转换成（）；其容积损失和机械损分别是由（）和（）造成的。
5.齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。
液压系统的图形符号、力学基础及液压元件
A、液压油品种的选择
根据系统的压力、温度、工作环境和特殊性能要求选择。
B、液压油粘度的选择
1） 液压泵的类型
2） 液压系统的工作压力
3）运动速度
4）环境温度
C、了解所选液压油的性能和价格 16
3、液压油的污染
（1）液压油污染的原因
残留物、侵入物、生成物
（2）液压油污染的控制
清除污染物、防止污染物的侵入、采用过
柱塞缸
52
伸缩缸
又称多级缸，由两级或多级活塞缸套装而成，前一 级活塞缸的活塞就是后一级活塞缸的缸筒。收缩后液压 缸的总长较短，结构紧凑，适用于安装空间受到限制而 行程要求很长的场合。
伸缩缸
53
齿条活塞缸
由带有齿条杆的双活塞缸和齿轮齿条机构所组成， 活塞的往复移动经齿轮齿条机构变成齿轮轴的往复转动。 多用于自动线、组合机床等的自动转位或分度机构中。
m——液体的质量(kg)； V——液体的体积(m3)。
10
2.可压缩性
可压缩性是指液体受压力作用而发生体积减 小的性质。
液体可压缩性的大小可以用液体的压缩系数k 来表示，即单位压力变化时引起液体体积的相对变 化量。
一般不考虑油的压缩性。
11
3、 液体的黏性 黏性的概念
液体流动时，分子之间的内聚力阻止分子相对运动而产生 的一种内摩擦力。这这种阻碍液体分子间相对运动的性质 为液体的黏性。
一、液压缸类型及图形符号 二、液压缸典型结构
41
一、液压缸类型及图形符号
单作用液压缸 双作用液压缸 组合液压缸
液压缸的类型及符号
42
二、液压缸典型结构
1．活塞式液压缸 双作用双活塞杆式液压缸 双作用单活塞杆式液压缸
液压系统原理图ppt课件
节流阀B→油箱。 精选ppt课件2021
返1回2
精选ppt课件2021
13
返回
工作台向左运动时，主油路的油流情况为 ：
进油路：液压泵→换向阀D（左位）→工作
台液压缸左腔；
回油路：工作台液压缸右腔→换向阀D（左
位）→先导阀C（左位）→开停阀A（右位）→
节流阀B→油箱。
（2）工作台换向过程
工作台换向，是由机动先导阀和液动换向阀
2.下滑块工作循环
（1）向上顶出 当电磁铁4YA通电，换向阀14 右位接入系统时，下液压缸活塞杆向上顶出， 这时的油路为：
进油路：液压泵1→顺序阀7→换向阀6（中位
→换向阀14（右位）→下液压缸下腔。
回油路：下液压缸上腔→换向阀14（右位）
→油箱。
精选ppt课件2021
返2回4
（2）停留 当下滑块上移至下液压缸活塞碰上 缸盖时，便停留在此位置。这时液压缸下腔的 压力由下缸溢流阀15调定，阀16为下液压缸安 全阀。
其动作循环如图8-4。
精选ppt课件2021
19
返回
8.4.2 YB32-200型压力机液压系统工作原理 液压系统如图8-5所示，其动作循环如表8-3。
该系统由高压轴向柱塞泵供油，由减压阀调定控 制回路的压力，系统的工作原理如下。
1.上滑块工作循环 （1）快速下行 进油路：液压泵1→顺序阀7→上缸换向阀6(左 位) →单向阀10→上液压缸上腔。 回油路：上液压缸下腔→液控单向阀11→上 缸换向阀6(左位) →下缸换向阀14(中位) →油箱。
M1432A万能外圆磨床液压系统主要由开停
阀A、节流阀B、先导阀C、换向阀D和抖动缸等
元件组成，如图8-3所示。
（1）工作台往复运动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压系统指出图中1-7各元件名称
1、先导式止逆阀——防止液压缸内的液压油回流；
2、三位四通手动换向阀——控制液压缸的往复移动方向；
3、溢流阀——控制系统压力；
4、液压泵——将原动机（如电动机、内燃机等）的机械能转换成液压能的能量转换装置，是液压传动系统的动力元件，其作用是向液压系统提供压力油；
5、液压缸（油缸）——是把液压能转换成机械能并做直线往复运动的执行元件。
1动力元件
动力元件指的是各种液压泵及其原动机，作用为将原动机（电动机或内燃机）供给的机械能转变为流体的压力能，输出具有一定压力的油液。
1）齿轮油泵和串联泵（包括外啮合与内啮合）两种结构型式。
2）叶片油泵（包括单级泵、变量泵、双级泵、双联泵）。
3）柱塞油泵，又分为轴向柱塞油泵和径向柱塞油泵，轴向柱塞
泵有定量泵、变量泵、（变量泵又分为手动变量与压力补偿变量、伺服变量等多种）从结构上又分为端面配油和阀式配油油两种配油方式，而径向柱塞泵的配油型式，基本上为阀式配油。
2控制元件
控制元件主要指各种压力、流量、方向控制阀及其控制元件等，作用为控制调节系统中从动力源到执行元件的液体压力、流量和方向，从而控制执行元件输出的力、速度和方向，以确保执行元件驱动的主机工作机构完成预定的运动规律。
