第五讲 结构单调加载静力试验
第五章 结构单调加载静力试验
学习目的和要求
内容 要求
结构静力试验的作用和意义 了解 结构静力试验的全过程 结构静力试验的加载设计、观测设计 掌握
构件试验
结构整体试验
重点
一般了解
主要内容
• • • • • 5.1 概述 5.2 结构单调加载静力试验的加载制度 5.3 基本构件的单调加载静力试验 5.4 扩大构件的单调加载静力试验 5.5 建筑物或其部件的单调加载静力试验
(3)宽度较大的梁：在截面两侧布点。
2. 应变测量
2. 应变测量(续) (3)箍筋和弯起筋应力测量：预埋式和表面开槽式
2. 应变测量(续) (4)翼缘与孔边应力测量：连续贴片
(5)校核测点：不受力位置，检验系统误差
三、裂缝测量 受拉区垂直裂缝测量
三、裂缝测量 受拉区垂直裂缝测量(续)
三、裂缝测量(续) 斜截面上的主拉应力裂缝测量
三、裂缝测量(续) 最大裂缝宽度测量 裂缝标注方法
四、受弯塑性铰测量 ♦ 测量内容 ♦ 延性系数 μ= Δ u / Δ y
5.3.2 压杆和柱的试验 一、试件的安装和加载方法 正位试验 卧位试验 对中： 先进行几何对中， 再进行物理对中。
5.3.2 压杆和柱的试验
二、试验项目和测点布置 试验项目 测点布置 测力板
5.1 概述 5.2 结构单调加载静力试验的加载制度
加载制度定义：试验进行 期间荷载与时间的关系。 预加载试验
5.2 结构单调加载静力试验的加载制度（续） • 荷载量分级要求 ♦ 开裂前，在达到开裂荷载计算值的90％以前， 按荷载短期效应组合的20％分级； ♦ 开裂前，达到开裂荷载计算值的90％后，按荷 载短期效应组合的5％分级； ♦ 开裂后，直至达到荷载短期效应组合值，仍按 20％分级； ♦ 超过荷载短期效应组合值后，直到结构屈服前， 按10％分级； ♦ 结构屈服后，按Δy的倍数施加荷载，按2Δy、 3Δy、4Δy分级。
学习目的和要求
内容 要求
结构静力试验的作用和意义 了解 结构静力试验的全过程 结构静力试验的加载设计、观测设计 掌握
构件试验
结构整体试验
重点
一般了解
主要内容
• • • • • 5.1 概述 5.2 结构单调加载静力试验的加载制度 5.3 基本构件的单调加载静力试验 5.4 扩大构件的单调加载静力试验 5.5 建筑物或其部件的单调加载静力试验
(3)宽度较大的梁：在截面两侧布点。
2. 应变测量
2. 应变测量(续) (3)箍筋和弯起筋应力测量：预埋式和表面开槽式
2. 应变测量(续) (4)翼缘与孔边应力测量：连续贴片
(5)校核测点：不受力位置，检验系统误差
三、裂缝测量 受拉区垂直裂缝测量
三、裂缝测量 受拉区垂直裂缝测量(续)
三、裂缝测量(续) 斜截面上的主拉应力裂缝测量
三、裂缝测量(续) 最大裂缝宽度测量 裂缝标注方法
四、受弯塑性铰测量 ♦ 测量内容 ♦ 延性系数 μ= Δ u / Δ y
5.3.2 压杆和柱的试验 一、试件的安装和加载方法 正位试验 卧位试验 对中： 先进行几何对中， 再进行物理对中。
5.3.2 压杆和柱的试验
二、试验项目和测点布置 试验项目 测点布置 测力板
5.1 概述 5.2 结构单调加载静力试验的加载制度
加载制度定义：试验进行 期间荷载与时间的关系。 预加载试验
5.2 结构单调加载静力试验的加载制度（续） • 荷载量分级要求 ♦ 开裂前，在达到开裂荷载计算值的90％以前， 按荷载短期效应组合的20％分级； ♦ 开裂前，达到开裂荷载计算值的90％后，按荷 载短期效应组合的5％分级； ♦ 开裂后，直至达到荷载短期效应组合值，仍按 20％分级； ♦ 超过荷载短期效应组合值后，直到结构屈服前， 按10％分级； ♦ 结构屈服后，按Δy的倍数施加荷载，按2Δy、 3Δy、4Δy分级。
第五章-结构静力试验剖析PPT课件
在端节点砼表面沿自锚头长度方向布置若干 应变测点：横向测点和纵向测点
5）预应力钢筋张拉应力的测量
直接在预应力钢筋上布置应变测点测量，通 常布置屋架跨中和两端头。注意应变计的防 护处理。
6）裂缝测量
杆件开裂荷载和裂缝宽度。（端节点、腹杆 与下弦杆及节点交汇处较早开裂的位置）
2.4.4 薄壳和网架结构的试验
重 物 加载
液压加载
屋 架 成 对试验
屋架试验支撑设置
二、观测项目和测点布置 观测项目 1）桁架挠度及挠曲线。 2）开裂荷载及破坏荷载。 3）主要杆件的应变。 4）节点的变形及节点刚度对杆件的次应力影响 5）屋架端节点的应力分布 6）预应力钢筋张拉应力和对有关部位混凝土的预压 应力。 7）屋架下弦预应力钢筋对屋架的反拱作用。 8）预应力锚头工作性能。
离支座x处的挠 度和转角为：
悬臂梁的挠度和转角
自重和设备重作用下，梁的挠度为：
荷载等效的修正系数ψ：
采用等效荷载图式加载试验时，由于等 效时仅考虑了控制内力相等的原则等效，故 应对测量的挠度进行修正。
均布荷载1.0，四分点等效乘0.91, 三 分点等效乘0.98，四集中力五分点等效乘 0.99，八集中力十六分点1.00。
正位试验 卧位试验 对中： 先进行几何对中， 再进行物理对中。
5.3.2 压杆和柱的试 验
二、试验项目和测点 布置
1. 试验项目 2.测点布置 3.测力板
二、试验项目和测点布置
破坏荷载：力传感器 挠度：百分表或位移传
感器 曲率：曲率计 砼应变：应变片+应变
仪，应变片后贴。 钢筋应变：应变片+应
筋 拉
钢绞 断
线
1.4 0
1.50
B4
5）预应力钢筋张拉应力的测量
直接在预应力钢筋上布置应变测点测量，通 常布置屋架跨中和两端头。注意应变计的防 护处理。
6）裂缝测量
杆件开裂荷载和裂缝宽度。（端节点、腹杆 与下弦杆及节点交汇处较早开裂的位置）
2.4.4 薄壳和网架结构的试验
重 物 加载
液压加载
屋 架 成 对试验
屋架试验支撑设置
二、观测项目和测点布置 观测项目 1）桁架挠度及挠曲线。 2）开裂荷载及破坏荷载。 3）主要杆件的应变。 4）节点的变形及节点刚度对杆件的次应力影响 5）屋架端节点的应力分布 6）预应力钢筋张拉应力和对有关部位混凝土的预压 应力。 7）屋架下弦预应力钢筋对屋架的反拱作用。 8）预应力锚头工作性能。
离支座x处的挠 度和转角为：
悬臂梁的挠度和转角
自重和设备重作用下，梁的挠度为：
荷载等效的修正系数ψ：
采用等效荷载图式加载试验时，由于等 效时仅考虑了控制内力相等的原则等效，故 应对测量的挠度进行修正。
均布荷载1.0，四分点等效乘0.91, 三 分点等效乘0.98，四集中力五分点等效乘 0.99，八集中力十六分点1.00。
正位试验 卧位试验 对中： 先进行几何对中， 再进行物理对中。
5.3.2 压杆和柱的试 验
二、试验项目和测点 布置
1. 试验项目 2.测点布置 3.测力板
二、试验项目和测点布置
破坏荷载：力传感器 挠度：百分表或位移传
感器 曲率：曲率计 砼应变：应变片+应变
仪，应变片后贴。 钢筋应变：应变片+应
筋 拉
钢绞 断
线
1.4 0
1.50
B4
单调加载静力试验课件
单调加载静力实验课件
• 单调加载静力实验概述 • 实验设备与材料 • 实验操作方法 • 实验结果分析 ቤተ መጻሕፍቲ ባይዱ 实验注意事项与安全措施 • 实验应用与案例分析
01 单调加载静力实验概述
定义与目的
定义
单调加载静力实验是一种在结构 上施加单调递增的荷载，以视察 其变形和破坏行为的实验方法。
目的
评估结构的承载能力、变形特性 、破坏模式和延性性能，为结构 设计提供根据。
04
准备好记录实验数据的 表格和工具，以便在实 验过程中记录数据。
操作注意事项
在操作过程中应保持专注，避免分散 注意力，以免产生意外。
在实验过程中应注意视察设备的运行 状态和试样的变化情况，如有特殊应 及时停止实验并采取相应的措施。
严格按照操作规程进行实验，不得擅 自更改操作步骤或省略操作。
在操作过程中应注意保护个人安全， 避免产生意外伤害。
安全防护措施
01
02
03
04
在实验前应穿着好必要的防护 装备，如实验服、手套、眼镜
等。
对于有毒、有害、有腐蚀性的 物质，应采取相应的防护措施 ，如佩戴防毒面具、穿防护服
等。
在实验过程中应注意防止试样 飞溅、烫伤等意外伤害。
在实验过程中应注意保持通风 ，避免有害气体在室内积累。
06 实验应用与案例分析
泊松比是描述材料横向变形与纵 向变形之间关系的参数，通常用
ν表示。
通过单调加载静力实验可以测量 材料的弹性模量和泊松比，这些 参数对于结构设计和安全评估具
有重要意义。
强度分析
强度分析是单调加载静力实验的 重要目的之一，它涉及到材料在 受到外力作用时所能承受的最大
应力。
通过实验可以确定材料的屈服强 度、抗拉强度等强度指标，这些 指标对于评估材料的安全性和可
• 单调加载静力实验概述 • 实验设备与材料 • 实验操作方法 • 实验结果分析 ቤተ መጻሕፍቲ ባይዱ 实验注意事项与安全措施 • 实验应用与案例分析
01 单调加载静力实验概述
定义与目的
定义
单调加载静力实验是一种在结构 上施加单调递增的荷载，以视察 其变形和破坏行为的实验方法。
目的
评估结构的承载能力、变形特性 、破坏模式和延性性能，为结构 设计提供根据。
04
准备好记录实验数据的 表格和工具，以便在实 验过程中记录数据。
操作注意事项
在操作过程中应保持专注，避免分散 注意力，以免产生意外。
在实验过程中应注意视察设备的运行 状态和试样的变化情况，如有特殊应 及时停止实验并采取相应的措施。
严格按照操作规程进行实验，不得擅 自更改操作步骤或省略操作。
在操作过程中应注意保护个人安全， 避免产生意外伤害。
安全防护措施
01
02
03
04
在实验前应穿着好必要的防护 装备，如实验服、手套、眼镜
等。
对于有毒、有害、有腐蚀性的 物质，应采取相应的防护措施 ，如佩戴防毒面具、穿防护服
等。
在实验过程中应注意防止试样 飞溅、烫伤等意外伤害。
在实验过程中应注意保持通风 ，避免有害气体在室内积累。
06 实验应用与案例分析
泊松比是描述材料横向变形与纵 向变形之间关系的参数，通常用
ν表示。
通过单调加载静力实验可以测量 材料的弹性模量和泊松比，这些 参数对于结构设计和安全评估具
有重要意义。
强度分析
强度分析是单调加载静力实验的 重要目的之一，它涉及到材料在 受到外力作用时所能承受的最大
应力。
通过实验可以确定材料的屈服强 度、抗拉强度等强度指标，这些 指标对于评估材料的安全性和可
单调加载静力试验
二、杠杆加载方法 利用杠杆原理，将荷载放大作用于结构上。 优点：杠杆制作方便，荷载值稳定不变，当结构有变形 时，荷载可以保持恒定，对于作持久荷载试验尤 为合适。
第三节 机械力荷载
机械力加载常用的机具有吊链、卷扬机、绞车、花 篮螺丝、螺旋千斤顶及弹簧等。 一、卷扬机、绞车加载 卷扬机、绞车主要配合钢丝或绳索对结构施加拉力， 拉力的大小通常用拉力测力计测定。 二、螺旋千斤顶加载 螺旋千斤顶是利用齿轮及螺杆式蜗杆机构传动原理，

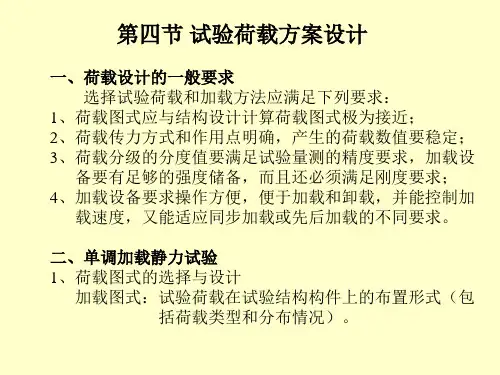

二、单调加载静力试验 1、荷载图式的选择与设计 加载图式：试验荷载在试验结构构件上的布置形式（包 括荷载类型和分布情况）。
