多圈编码器输出数据解析

多圈编码器输出数据解析

多圈编码器输出数据解析

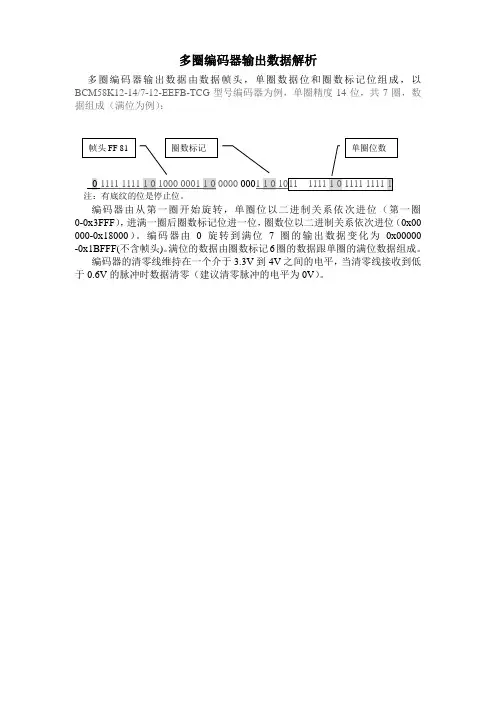

多圈编码器输出数据由数据帧头,单圈数据位和圈数标记位组成,以BCM58K12-14/7-12-EEFB-TCG型号编码器为例,单圈精度14位,共7圈,数据组成(满位为例):
注:有底纹的位是停止位。

编码器由从第一圈开始旋转,单圈位以二进制关系依次进位(第一圈0-0x3FFF),进满一圈后圈数标记位进一位,圈数位以二进制关系依次进位(0x00 000-0x18000)。

编码器由0旋转到满位7圈的输出数据变化为0x00000 -0x1BFFF(不含帧头)。

满位的数据由圈数标记6圈的数据跟单圈的满位数据组成。

编码器的清零线维持在一个介于3.3V到4V之间的电平,当清零线接收到低于0.6V的脉冲时数据清零(建议清零脉冲的电平为0V)。

单圈编码器和多圈编码器的区别

单圈编码器和多圈编码器的区别

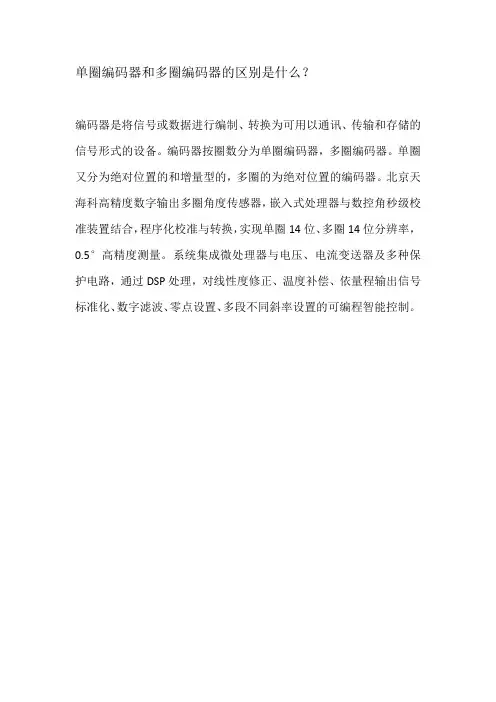

单圈编码器和多圈编码器的区别是什么?
编码器是将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。

编码器按圈数分为单圈编码器,多圈编码器。

单圈又分为绝对位置的和增量型的,多圈的为绝对位置的编码器。

北京天海科高精度数字输出多圈角度传感器,嵌入式处理器与数控角秒级校准装置结合,程序化校准与转换,实现单圈14位、多圈14位分辨率,0.5°高精度测量。

系统集成微处理器与电压、电流变送器及多种保护电路,通过DSP处理,对线性度修正、温度补偿、依量程输出信号标准化、数字滤波、零点设置、多段不同斜率设置的可编程智能控制。

多圈编码器应用场景

多圈编码器应用场景

多圈编码器应用场景多圈编码器是一种常用的旋转式位置传感器,它可以测量旋转物体的角度和方向,并将这些信息转换成数字信号输出。

多圈编码器广泛应用于工业自动化、机械加工、机器人控制、医疗设备等领域。

下面将介绍多圈编码器在不同应用场景中的具体应用。

1. 工业自动化在工业自动化中,多圈编码器通常被用来测量旋转电机或马达的角度和速度。

通过与PLC(可编程逻辑控制器)或DCS(分布式控制系统)相连,可以实现精确的运动控制和定位功能。

例如,在食品加工厂中,多圈编码器可以用于控制输送带上食品包装的位置和速度,以确保精确而高效的包装过程。

2. 机械加工在机械加工领域,多圈编码器通常被用来测量刀具或工件的位置和方向。

通过与数控系统相连,可以实现高精度的加工过程。

例如,在车床上使用多圈编码器可以实现复杂零件的加工,并且保证每个零件都是完全一致的。

3. 机器人控制在机器人控制领域,多圈编码器通常被用来测量机器人末端执行器的位置和方向。

通过与控制系统相连,可以实现精确的运动轨迹规划和执行。

例如,在汽车工厂中,多圈编码器可以用于控制机械臂上喷漆喷枪的位置和角度,以确保每个汽车都能得到完美的喷漆效果。

4. 医疗设备在医疗设备领域,多圈编码器通常被用来测量手术机械臂或医疗设备的位置和方向。

通过与控制系统相连,可以实现高精度和安全性。

例如,在手术室中使用多圈编码器可以帮助医生准确地定位手术工具,并且避免对患者造成不必要的伤害。

总之,多圈编码器是一种非常重要的位置传感器,在各种应用场景中发挥着重要作用。

无论是在工业自动化、机械加工、机器人控制还是医疗设备等领域,多圈编码器都能够提供精确而可靠的测量结果,为生产和服务提供了有力的支持。

多圈绝对值编码器FVM58

多圈绝对值编码器FVM58
1
多圈绝对值编码器
外形尺寸
ቤተ መጻሕፍቲ ባይዱ
30
62
~28
18
15°
ø58 ø53 ø36f7
ø10h8 1
d** ø48
20 10 3 3
ø42
62
~28
ø58 ø50f7
ø6h7 d**
10 3 3 4
30
62
~28
18
15°
ø58 ø53 ø36f7
ø10h8 1
~33 d** ø48
5
20 10
3 3
R100
电缆 Ø9 mm, 30 芯 白 棕 绿 黄 灰
粉红 蓝 红 黑 紫
灰 / 粉红 红/蓝 白/绿 棕/绿 白/黄 黄/棕 白/灰 灰/棕 白 / 粉红 粉红 / 棕 白/蓝 棕/蓝 白/红 棕/红 白/黑 棕/黑 粉红 / 绿 灰/绿 黄/灰 黄 / 粉红
连接器 9426, 26 针 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 25 24 26
符合标准 防护等级 气候条件 发射干扰 抗干扰 抗冲击 抗振动
环境条件 工作温度
储藏温度 机械特性
材料 组合 1 组合 2 (Inox)
重量 旋转速度
瞬时惯量
起动扭矩 轴负载
FVM58
10 ... 30 V DC 最大 140 mA ≤ 2.5 W,无输出驱动器 ± 0.5 LSB 格雷码或二进制 CW 递增 (顺时针旋转,码值递增) 0.3 ms
绝对值编码器计数方向是以顺时针旋转计数增大,逆时针旋转计数减少为定义的,计数方向选择可通过输入信号 V/R 来改变。如果输入信号不用,则计 数方向以定义为标准。输入电平为 "1" 脉冲宽度为 T>10 ms。 输入电平 "1" 或不用 = 计数增大当顺时针旋转。 输入电平 "0" = 计数减少当顺时针旋转。

旋转编码器 齿轮 霍尔 原理 多圈

旋转编码器 齿轮 霍尔 原理 多圈

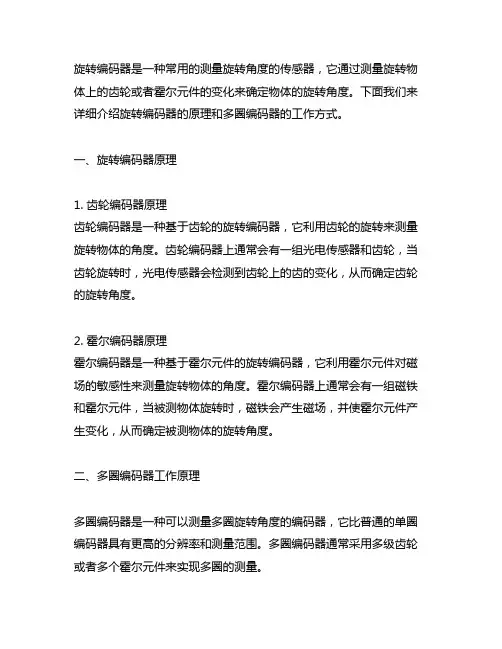

旋转编码器是一种常用的测量旋转角度的传感器,它通过测量旋转物体上的齿轮或者霍尔元件的变化来确定物体的旋转角度。

下面我们来详细介绍旋转编码器的原理和多圈编码器的工作方式。

一、旋转编码器原理1. 齿轮编码器原理齿轮编码器是一种基于齿轮的旋转编码器,它利用齿轮的旋转来测量旋转物体的角度。

齿轮编码器上通常会有一组光电传感器和齿轮,当齿轮旋转时,光电传感器会检测到齿轮上的齿的变化,从而确定齿轮的旋转角度。

2. 霍尔编码器原理霍尔编码器是一种基于霍尔元件的旋转编码器,它利用霍尔元件对磁场的敏感性来测量旋转物体的角度。

霍尔编码器上通常会有一组磁铁和霍尔元件,当被测物体旋转时,磁铁会产生磁场,并使霍尔元件产生变化,从而确定被测物体的旋转角度。

二、多圈编码器工作原理多圈编码器是一种可以测量多圈旋转角度的编码器,它比普通的单圈编码器具有更高的分辨率和测量范围。

多圈编码器通常采用多级齿轮或者多个霍尔元件来实现多圈的测量。

1. 齿轮多圈编码器原理齿轮多圈编码器通常采用多级齿轮来实现多圈测量,每个级别的齿轮都会安装在一个独立的轴上,当被测物体旋转时,每个级别的齿轮都会产生相应的旋转,从而实现多圈的测量。

2. 霍尔多圈编码器原理霍尔多圈编码器通常采用多个霍尔元件来实现多圈测量,每个霍尔元件都会安装在一个不同的位置上,当被测物体旋转时,每个霍尔元件都会产生相应的变化,从而实现多圈的测量。

结语旋转编码器是一种非常重要的角度测量传感器,在工业自动化领域有着广泛的应用。

通过学习旋转编码器的原理和多圈编码器的工作方式,我们可以更好地理解其在实际工程中的应用,为相关领域的研究和开发提供参考和借鉴。

旋转编码器是一种用于测量旋转角度的传感器,其原理和多圈编码器的工作方式已经介绍过了,接下来我们将继续讨论旋转编码器在工业自动化领域的广泛应用和未来发展趋势。

一、旋转编码器在工业自动化领域的应用1. 位置反馈系统旋转编码器常常被用于位置反馈系统中,通过实时监测被测物体的角度变化,控制系统可以及时调整和控制目标物体的位置,实现精确的位置控制。

omron 多圈绝对值编码器 模值

omron 多圈绝对值编码器 模值

omron 多圈绝对值编码器模值[Omron多圈绝对值编码器模值]Omron是一家全球知名的自动化解决方案提供商,其多圈绝对值编码器模值技术在机械控制和自动化领域有着广泛的应用。

本文将详细介绍Omron多圈绝对值编码器的模值原理、应用场景、特点以及未来发展趋势等方面。

第一部分:多圈绝对值编码器的基本原理多圈绝对值编码器是一种用于测量旋转位置和角度的设备。

它能够精确地确定旋转物体相对于初始位置的位置或角度,并能够实时输出具体数值表示。

模值是多圈绝对值编码器的一个重要概念,它是指编码器输出的一系列数字码值的范围。

Omron多圈绝对值编码器的模值原理是基于光电测量和数字信号处理技术。

编码器通过安装在旋转物体上的编码盘,将旋转的位置转换为光信号。

光电传感器测量光信号的变化,并将其转换为电信号。

电信号经过数字信号处理器处理后,输出具体的模值信息。

第二部分:多圈绝对值编码器的应用场景多圈绝对值编码器模值技术广泛应用于机械控制和自动化领域的各个方面。

以下是一些常见的应用场景:1. 机械加工:多圈绝对值编码器可用于控制机床、数控刀具和自动定位装置等。

通过精确定位和测量旋转角度,可以实现高精度的加工过程。

2. 电动汽车:在电动汽车的发动机和电机控制系统中,多圈绝对值编码器用于准确测量电机的旋转位置和速度,以便实现精确的控制。

3. 机器人技术:多圈绝对值编码器可以用于机器人关节和手臂的定位和控制。

这对于精确操作和执行复杂任务非常重要。

4. 医疗设备:在医疗设备中,多圈绝对值编码器可用于控制和定位X射线机、CT扫描仪和手术机器人等。

它们可以提高医疗设备的准确性和稳定性。

第三部分:多圈绝对值编码器的特点多圈绝对值编码器具有以下特点,使其成为众多自动化应用中的首选设备:1. 高精度:多圈绝对值编码器可以提供非常精确的位置和角度测量,一般具有亚微米的分辨率。

2. 高速度:多圈绝对值编码器具有快速的响应速度和高采样率,能够满足高速旋转和快速运动的要求。

单圈编码器和多圈编码器

单圈编码器和多圈编码器

单圈绝对式编码器,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码器只能用于旋转范围360度以内的测量,称为单圈绝对式编码器。

如果要测量旋转超过360度范围,就要用到多圈绝对式编码器。

国内运用钟表齿轮机械的原理,当中心齿轮旋转时,带动另一组齿轮(或多组齿轮),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,这样的绝对编码器就称为多圈式绝对编码器,它同样是由机械位置确定编码,每个位置编码唯一不重复。

多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多,这样在安装时不必要费劲找零点,将某一中间位置作为起始点就可以了,而大大简化了安装调试难度。

多圈式绝对编码器在长度定位方面的优势明显,已经越来越多地应用于工控定位中。

CMBQ型高精度数字输出多圈编码器嵌入式微处理器与数控角秒级校准装置结合,程序化校准与转换,实现单圈14位、多圈14位分辨率,0.5º高精度测量。

多圈绝对编码器结构

多圈绝对编码器结构

多圈绝对编码器结构多圈绝对编码器是一种广泛应用于测量、控制、导航和机器人等领域的传感器设备。

它能够提供高精度的位置、速度和角度信息,并具备长寿命、稳定性好的特点。

在工程实践中,多圈绝对编码器的结构主要包括光学、磁性、电容式和电磁式等若干种类型。

一、光学多圈绝对编码器光学多圈绝对编码器的主要原理是利用光栅、编码盘和光电传感器等组件实现角度和位置的测量。

光学多圈绝对编码器的结构一般由光源、编码盘、光电传感器、信号处理电路和输出接口等部分组成。

其中,光源发射光束,经过编码盘上的光栅条纹后,由光电传感器接收反射的光束并转化成电信号,最后由信号处理电路将电信号转化成数字信号输出给外部设备。

二、磁性多圈绝对编码器磁性多圈绝对编码器通过磁盘、磁头和传感器等组件实现对位置和角度的测量。

磁性多圈绝对编码器的主要结构由磁盘、固定在磁盘上的磁头以及磁敏传感器组成。

磁盘上的磁性区域分布规律对应着特定的位置和角度,当磁头与磁盘相对运动时,通过磁敏传感器检测磁场的变化,进而转化成电信号输出给外部设备。

三、电容式多圈绝对编码器电容式多圈绝对编码器运用电场感受和测量器件实现对位置和角度的测量。

电容式多圈绝对编码器的结构主要由电容感应信号处理器、电容传感器和信号输出电路等组成。

电容传感器产生电场,当有物体进入电场范围内时,电容传感器就能够感受到物体对电场的影响从而转化成电信号。

最后,通过信号处理电路将电信号转化成数字信号输出给外部设备。

四、电磁式多圈绝对编码器电磁式多圈绝对编码器主要通过感应器和信号处理器实现对位置和角度的测量。

电磁式多圈绝对编码器的结构主要有电感传感器、电容传感器、磁敏传感器、磁阻传感器等组成。

这些传感器通过电磁感应原理,将位置和角度信息转化成电信号。

然后,通过信号处理电路将电信号转化成数字信号输出给外部设备。

综上所述,多圈绝对编码器结构主要包括光学、磁性、电容式和电磁式等多种类型。

每种类型的结构都有其特定的优点和应用领域,可以满足不同场合对于位置、速度和角度信息的高精度测量需求。

多圈绝对值编码器原理

多圈绝对值编码器原理

多圈绝对值编码器原理绝对值编码器是一种常用的编码器类型,用于测量旋转或线性位移的位置。

相比于其他类型的编码器,多圈绝对值编码器具有更高的分辨率,更准确地确定位置。

本文将介绍多圈绝对值编码器的原理和工作过程。

一、绝对值编码器简介绝对值编码器是一种将位移或旋转位置转换为数字信号的设备。

常见的绝对值编码器有光学编码器和磁性编码器两种类型。

其中,多圈绝对值编码器是一种基于磁性编码原理的高精度编码器。

二、多圈绝对值编码器的工作原理多圈绝对值编码器通过多个圆盘的相对位置,将位置信息转换为二进制码来表示。

这些圆盘由透明栅的环交替排列而成,环上有等间距的磁性极性区域。

编码器的主轴与机械系统的运动轴相连。

当主轴转动或线性移动时,与之相连的圆盘也会产生相应的相对位移。

磁性极性区域会随着圆盘的旋转或移动而通过固定的磁传感器。

传感器可以检测到磁性极性区域的改变,并将其转换为数字信号。

三、多圈绝对值编码器的二进制码输出传感器输出的二进制码是以非接触式的方式进行,即准确地表示编码盘相对于传感器的位置。

每个圆盘上的磁性极性区域数目决定了编码器的分辨率。

例如,一块有16个磁性极性区域的圆盘可以产生16位的二进制码输出,从0000到1111。

四、多圈绝对值编码器的优势相比于其他类型的编码器,多圈绝对值编码器具有以下几个优势:1. 高分辨率:多圈绝对值编码器的分辨率非常高,能够实时准确地测量位置,提供更精确的位置控制。

2. 高精度:多圈绝对值编码器能够提供高精度的位置测量,可以满足对位置要求极高的应用领域。

3. 多圈设计:多圈编码器采用多个圆盘叠加的方式,提高了编码器的灵敏度和稳定性。

4. 抗干扰能力强:多圈绝对值编码器采用磁性编码原理,较好地抵抗了外界干扰,具有较高的稳定性和可靠性。

五、多圈绝对值编码器的应用多圈绝对值编码器广泛应用于需要高精度位置测量和控制的领域,如机械加工、自动化控制系统和机器人等。

对于这些领域来说,位置的准确性和稳定性非常重要,多圈绝对值编码器能够满足这些需求。

17位多圈绝对值编码器 反射式

17位多圈绝对值编码器 反射式

17位多圈绝对值编码器是一种常用的反射式编码器,主要用于测量旋转运动的角度和位置。

它采用了多圈编码技术,能够更准确地测量角度,并且具有较高的分辨率和稳定性。

在工业自动化控制系统、机器人、数控机床等领域都有广泛的应用。

我们来看一下17位多圈绝对值编码器的工作原理。

它由若干个光栅编码盘组成,每个编码盘上都有一定数量的光栅线,可以通过光电传感器检测光栅线的变化来确定角度和位置。

而且,由于采用了多圈设计,编码器可以在每个圈上进行绝对值编码,避免了单圈编码器在电源关闭后位置丢失的问题,保证了测量的准确性和可靠性。

我想强调17位多圈绝对值编码器的高精度和高稳定性。

由于它采用了多圈设计,能够获得更高的分辨率,可以实现更精确的位置测量。

而且,其结构设计合理,具有较强的抗干扰能力和抗震性,能够在恶劣的工作环境下稳定运行,保证了测量系统的可靠性和稳定性。

在实际应用中,17位多圈绝对值编码器可以与PLC、数控系统等设备配合使用,实现精准的位置控制和运动控制。

尤其在精密加工、半导体制造、医疗设备等领域,其高精度和稳定性能够有效提高生产效率和产品质量,受到了广泛的认可和应用。

17位多圈绝对值编码器作为一种重要的角度和位置测量设备,具有精度高、稳定性好、可靠性强的特点,适用于各种工业控制系统和自动化设备。

未来随着工业4.0的发展,它将会有更广阔的应用前景,并且不断地得到技术创新和改进。

这是我对17位多圈绝对值编码器的个人观点和理解,希望对你有所帮助。

如果还有其他需要,请随时告诉我。

17位多圈绝对值编码器的工作原理是基于光栅编码盘的设计。

光栅编码盘是由许多光栅线组成的,光栅线的变化可以通过光电传感器来检测。

当发生角度和位置的变化时,光栅线也会相应地改变,光电传感器就可以将这些变化转换成电信号,从而确定角度和位置的具体数值。

由于17位多圈绝对值编码器采用了多圈设计,每个圈都可以进行绝对值编码,因此可以避免单圈编码器在电源关闭后位置丢失的问题。

多圈绝对编码器结构

多圈绝对编码器结构

多圈绝对编码器结构1.结构:编码盘是一个圆形的盘状物体,上面刻有等距离的光栅或磁矩阵。

通常使用光栅编码器或磁栅编码器来实现编码盘的制作。

光栅编码器使用光栅来进行光遮蔽和透射,磁栅编码器则使用磁矩阵来进行磁场的变化。

光电传感器作为编码盘上刻有光栅或磁栅的传感器,用来感知光栅或磁栅上的遮挡和透射情况。

常见的光电传感器有光电二极管、光电三极管和光电二极管阵列等。

扇形转子是用于传动编码盘的组件,通常与编码盘轴向相连。

当扇形转子转动时,编码盘也会跟随转动,从而改变光电传感器上的光栅或磁栅的遮挡和透射情况。

解码器是用于将光电传感器上感知到的光栅或磁栅信号转换成相应的位置信息的电子电路。

解码器通常采用计数器或移位寄存器等电子元件来实现对信号的处理和解码。

控制器是用于接收并处理从解码器中获取的位置信息的电子设备。

控制器通常具有计算和存储能力,可以实现对多个圈数的编码器位置信息的处理和精确计算。

2.工作原理:当编码盘转动时,光栅或磁栅会经过光电传感器,遮挡和透射的变化将导致光电传感器上接收到的信号发生变化。

通过识别这些变化的规律,就可以确定编码盘的具体位置。

光电传感器将感知到的光栅或磁栅信号传送给解码器,解码器对信号进行处理,将其转换成相应的位置信息。

解码器通常会将这些位置信息以数字信号的形式输出。

控制器接收解码器输出的数字信号,对其进行计算和存储。

控制器可以根据不同的编码盘和光栅或磁栅的规格,准确计算编码盘的位置,并进行高精度的测量。

总结:多圈绝对编码器通过多个圆形码盘和光电传感器,实现对位置信息的高精度测量。

它的结构由编码盘、光电传感器、扇形转子、解码器和控制器等组件组成,其工作原理基于光栅或磁栅的遮挡和透射机制。

多圈绝对编码器在工业自动化、机器人控制以及无人驾驶等领域中发挥着重要作用,可以实现对位置信息的准确测量和控制。

北京1218多圈光电绝对值编码器参数

北京1218多圈光电绝对值编码器参数

北京1218多圈光电绝对值编码器参数1218多圈光电绝对值编码器是一种高精度、高分辨率的编码器,具有多圈和绝对值编码的特点。

以下是该编码器的参数及相关信息。

1.分辨率:1218多圈光电绝对值编码器的分辨率非常高,可以达到每圈8192个绝对值。

这意味着编码器可以精确地测量旋转角度,并提供非常精确的位置信息。

2.输出信号:该编码器的输出信号采用数字信号的形式,通常以二进制码形式输出。

这使得信号的传输和处理更加方便和可靠。

3.多圈编码:1218多圈光电绝对值编码器具有多圈编码的功能,可以对连续的旋转角度进行测量。

多圈编码器通常由多个光电编码盘组成,每个编码盘上有不同数量的码盘槽。

通过读取不同的码盘槽,编码器可以实现对多圈的测量。

4.绝对值编码:与增量式编码器不同,绝对值编码器可以从任意位置开始测量角度,并且无需重新回到起点。

这是通过每个光电编码盘上的特殊编码方式实现的。

绝对值编码器通常具有固定数量的位置,每个位置对应一个唯一的二进制码。

通过读取和解码这些二进制码,可以准确地确定编码器的位置。

5.工作温度范围:1218多圈光电绝对值编码器适用于较广的工作温度范围,常见的范围为-40°C至85°C。

这使得编码器可以在各种环境条件下进行可靠的测量。

6.防护等级:该编码器具有较高的防护等级,通常为IP65或更高。

这意味着编码器具有良好的防尘和防水性能,可以适应恶劣的工作环境。

7.使用接口:1218多圈光电绝对值编码器通常通过串行接口与外部设备进行通信。

常见的接口类型包括RS-485、SSI等。

这些接口具有快速传输速度和良好的抗干扰性能。

8.应用场景:1218多圈光电绝对值编码器广泛应用于需要高精度和高分辨率测量角度的领域。

例如,数控机床、机器人、航空航天等领域都需要准确测量旋转角度的位置信息。

总结:1218多圈光电绝对值编码器是一种具有高分辨率、多圈和绝对值编码功能的编码器。

它具有精确测量角度、输出数字信号、多圈编码和绝对值编码等优点,并在各种应用领域得到广泛应用。

多圈绝对编码器

多圈绝对编码器

一、多圈绝对式光电编码器单圈绝对式光电编码器,从转动中测量光栅盘各道刻线,以获取唯一的编码,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码只能用于旋转范围360度以内的测量多圈式光电式编码器是在单圈式光电编码器的基础上通过机械传动原理,利用钟表齿轮机械原理结构制作而成。

如图1所示为多圈绝对式光电编码器的常见结构。

图1 多圈绝对式编码器当中心光栅码盘旋转时,通过齿轮传动另一组码盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,它同样是由机械位置确定编码,每个位置编码唯一不重复,而无需记忆。

多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多,这样在安装时不必要费劲找零点,将某一中间位置作为起始点就可以了,从而大大简化了安装调试难度。

二、编码器输出形式绝对值编码器信号输出有并行输出、串行输出、总线型输出、变送一体型输出1.并行输出:绝对值编码器输出的是多位数码(格雷码或纯二进制码),并行输出就是在接口上有多点高低电平输出,以代表数码的1或0,对于位数不高的绝对编码器,一般就直接以此形式输出数码,可直接进入PLC或上位机的I/O接口,输出即时,连接简单。

但是并行输出有如下问题:1)必须是格雷码,因为如是纯二进制码,在数据刷新时可能有多位变化,读数会在短时间里造成错码。

2)所有接口必须确保连接好,因为如有个别连接不良点,该点电位始终是0,造成错码而无法判断。

3)传输距离不能远,一般在一两米,对于复杂环境,最好有隔离。

4)对于位数较多,要许多芯电缆,并要确保连接优良,由此带来工程难度,同样,对于编码器,要同时有许多节点输出,增加编码器的故障损坏率。

2.串行SSI输出:串行输出就是通过约定,在时间上有先后的数据输出,这种约定称为通讯规约,其连接的物理形式有RS232、RS422(TTL)、RS485等。

由于绝对值编码器好的厂家都是在德国,所以串行输出大部分是与德国的西门子配套的,如SSI同步串行输出。

多轴伺服系统的多圈绝对值编码器方案

多轴伺服系统的多圈绝对值编码器方案

多轴伺服系统的多圈绝对值编码器方案多圈绝对值编码器方案是通过在主轴和从轴上分别安装编码器,来实现绝对位置的测量。

主轴上的编码器用于直接测量主轴的绝对位置,而从轴上的编码器则用于测量从轴与主轴之间的相对位置。

通过将这两个编码器的信号进行比较,并根据比较结果进行补偿控制,可以实现多轴系统的高精度位置控制。

多圈绝对值编码器方案的核心是绝对值编码器。

绝对值编码器是一种能够直接测量位置的设备,它可以提供位置的绝对值信息,即使在电源断电后也能继续提供准确的位置信息。

绝对值编码器是通过将位置信息编码成一个唯一的代码来实现的,每个位置对应一个唯一的代码,从而实现对位置的准确测量。

在多轴伺服系统中,通常使用的是光学式的绝对值编码器。

光学式绝对值编码器由光栅、读取头和信号处理电路组成。

光栅是一种具有周期性光学结构的元件,它会产生一个周期性的光信号。

读取头则用于读取光栅上的光信号,并将其转换成电信号。

信号处理电路则对读取头输出的电信号进行处理,并将其转换成位置信息。

在多圈绝对值编码器方案中,主轴上的绝对值编码器直接测量主轴的位置,而从轴上的绝对值编码器则通过与主轴上的绝对值编码器进行比较来测量从轴与主轴之间的相对位置。

在测量从轴与主轴之间的相对位置时,需要考虑主轴和从轴之间的机械传动误差和零位误差。

这些误差会导致从轴的位置与主轴的位置之间存在一定的偏差,因此需要进行补偿控制来消除这些偏差。

多圈绝对值编码器方案的优点是具有高的测量精度和稳定性。

由于绝对值编码器能够提供绝对位置信息,因此能够实现高精度的位置控制。

同时,多圈绝对值编码器方案还能够实现快速、准确的位置切换和零位重置,从而提高系统的响应速度和控制精度。

此外,多圈绝对值编码器方案还能够提供非接触式的测量,避免了传统的接触式编码器由于磨损而导致的测量误差。

总之,多圈绝对值编码器方案是一种实现多轴伺服系统高精度位置控制的关键技术。

多圈绝对值编码器方案通过在主轴和从轴上分别安装绝对值编码器,能够提供高精度、稳定的位置测量,并能够实现快速、准确的位置控制和切换。

多圈绝对值编码器

多圈绝对值编码器

多圈编码器
硬件设备安装
PROFIBUS
要在一个网络上安装PROFIBUS编码器,必须执行配置PROFIBUS DP从站的标准步骤。操作步骤如下 : 1. 在主站上授权从站(参见相应的章节) 2. 将编码器接入PROFIBUS网络中,在终端或中部取决于该设备在总线上所占据的物理位置 3. 直接设置从站地址(在网络上地址必须是唯一的,这个选择同第1步骤一样) 4. 主站边准备工作,启动PROFIBUS网络工作
通过PROFIBUS DP可实现功能: 在循环数据交换中,获得编码器角位置 设置每转分辨率和圈数 设置默认的增量计数方向 实现复位操作(设置一个编码器的特定值) 读出诊断状态 获得设备级提供的代码信息
设备级可实现: 显示ON/OFF状态 显示总线设备活动状态 设定设备地址 如果需要,在总线上接入终端电阻 改变计数方向
轴孔径(mm)
ø8 H7-58F- 63F/G ø9 H7-58F- 63F/G ø10 H7-58F- 63F/G ø12 H7-58F- 63F/G ø14 H7-58F- 63F/G ø15 H7-58F- 63F/G
6,000 连续 最大转速 3,000 连续 适用于 63G/F
3,000 可选 IP66
EAM PROFIBUS
多圈编码器
LED
电源指示灯, 常亮
接入网络时 激活指示灯,常灭
Hale Waihona Puke 网络特性通常, A型电缆用于电缆 DP/FMS 网络, 它必须有以下特性;
参数
特性阻抗 ( )
电容不平衡度 (pF/m) 回路电阻 (Ω/km) 线芯直径 (mm) 线芯载面 (mm2)
A型电缆
135 ... 165 在一定频率(3...20 Mhz) < 30

北京1218多圈光电绝对值编码器参数

北京1218多圈光电绝对值编码器参数

北京1218多圈光电绝对值编码器参数
1、外形尺寸
2、电气特性
(1)输出方式:A/B相分立的相位输出方式
(2) 电压范围:+4.75V to +5.25V DC
(3) 电流范围:max 20mA , typ 10mA
(4)输出电压:+5V(TTL)
(5)静态精度:正转±10°,反转±10°
(6)动态误差:正转±20°,反转±20°
(7) 响应时间:max 10ms , typ 5ms
(8) 电压耐受性:± 10V ,≤ 5ms
(9) 电流耐受性:± 10mA ,≤ 5ms
3、光学特性
(1) 被测量的角度范围:0° to 360°
(2)精度:±0.05°
(3) 解析度:max 4.3289mV/° (typ 4.17mV/°)
(4) 快速变化时精度:max 0.1° ,typ 0.05°
(5) 快速变化时响应时间:max 10ms , typ 5ms
4、环境特性
(1) 操作温度范围:-40°C to 85°C
(2) 存储温度范围:-55°C to 100°C
(3)湿度:30%-95%,无凝结
(4) 抗震性:max 10G ,≤ 10ms
(5) 抗振性:max 20G ,≤ 10ms
(6) 防磁性:max 1000A/m 2m ,≤ 5ms
5、其他
(1)保持功能:磁性的保持功能,无需电池
(2)多圈极限:多圈极限为5、7、8、12和16圈。

汇川32位多圈绝对值编码器定位圈数

汇川32位多圈绝对值编码器定位圈数

标题:深度剖析:汇川32位多圈绝对值编码器定位圈数在工业自动化领域,汇川32位多圈绝对值编码器定位圈数是一个非常重要的概念。

它不仅涉及到编码器的基本原理和功能,还涉及到工业设备的精准定位和控制。

在本文中,我们将深入探讨汇川32位多圈绝对值编码器定位圈数的相关知识,希望能够为大家带来更多的启发和理解。

一、汇川32位多圈绝对值编码器的基本原理汇川32位多圈绝对值编码器是一种能够实现多圈绝对值位置信息反馈的传感器,它采用了先进的数字信号处理技术和多圈编码原理,可以实现高精度、高分辨率的位置检测和定位控制。

其基本原理是利用编码盘和传感器之间的光电原理来实现位置信息的检测和反馈,从而实现对机械设备的精准控制和定位。

在工业自动化领域,它广泛应用于各种数控设备、机械手臂、自动化生产线等场合。

二、汇川32位多圈绝对值编码器定位圈数的含义和作用汇川32位多圈绝对值编码器定位圈数是指编码器在一个完整的旋转周期中所包含的圈数。

它的含义在于确定编码器的精度和分辨率,也就是说,定位圈数越多,编码器的分辨率和定位精度就越高。

在实际应用中,定位圈数的选择取决于机械设备的需求和控制精度,通常情况下,定位圈数越多,对设备的控制精度要求就越高。

三、汇川32位多圈绝对值编码器定位圈数的选取和调整为了实现对机械设备的精准控制和定位,选择和调整汇川32位多圈绝对值编码器的定位圈数是至关重要的。

一般来说,如果机械设备对控制精度要求较高,就需要选择较大的定位圈数;反之,如果控制精度要求一般,可以选择较小的定位圈数。

在实际调整过程中,需要根据实际情况对编码器进行参数设置和调试,以保证机械设备的稳定运行和精准控制。

四、个人观点和理解就我个人的理解来看,汇川32位多圈绝对值编码器定位圈数在工业自动化领域中起着至关重要的作用。

它不仅关乎到机械设备的精准定位和控制,还关乎到整个生产过程的效率和稳定性。

在实际应用中,我们需要深入理解其原理和功能,合理选择和调整定位圈数,以充分发挥编码器的优势,实现高效、稳定的生产控制。

17位多圈绝对值编码器回原点

17位多圈绝对值编码器回原点

17位多圈绝对值编码器回原点一、介绍1.1 什么是17位多圈绝对值编码器在工业控制和自动化领域,绝对值编码器是一种常见的传感器,用于测量旋转运动的角度或位置。

而17位多圈绝对值编码器是一种高精度、多圈的绝对值编码器,通常用于对角度测量要求极高的应用领域,如机床加工、航空航天等。

1.2 编码器回原点的重要性在实际应用中,17位多圈绝对值编码器需要定期进行回原点校准,以确保测量的角度或位置准确无误。

正确的回原点操作可以保证在编码器正常工作过程中不会出现积累误差,提高系统的稳定性和精度。

二、17位多圈绝对值编码器回原点的方法2.1 软件回原点有些17位多圈绝对值编码器支持软件回原点功能,通过特定的指令或程序可以实现编码器的回原点校准。

这种方法操作简单,不需要额外的硬件装置。

2.2 光栅尺对准对于一些高精度要求的应用,可以使用光栅尺对准方法进行编码器的回原点校准。

即通过调整光栅尺与编码器的相对位置,使得两者处于完全对齐状态,从而达到回原点的效果。

2.3 机械限位器在一些特殊的工况下,可以使用机械限位器进行17位多圈绝对值编码器的回原点校准。

通过设置机械限位器的位置和触发方式,可以实现编码器的快速回原点操作。

三、注意事项3.1 回原点的频率对于17位多圈绝对值编码器的回原点操作,需要根据实际使用情况来确定回原点的频率。

一般来说,频繁的回原点操作会增加系统的负载和损耗,因此需要合理把握回原点的频率。

3.2 环境因素在进行17位多圈绝对值编码器回原点校准时,需要考虑环境因素对测量精度的影响。

如温度、湿度等因素可能会对编码器的精度造成影响,需要在实际操作中进行合理的补偿和校准。

3.3 安全防护在进行回原点操作时,需要注意安全防护措施,避免发生意外事故。

特别是在机械限位器等硬件装置的调节过程中,必须严格按照操作规程进行,确保人员和设备的安全。

四、总结17位多圈绝对值编码器作为一种高精度、多圈的绝对值编码器,在实际应用中需要定期进行回原点校准,以确保系统的稳定性和测量精度。

多圈编码器工作原理

多圈编码器工作原理

多圈编码器工作原理
嘿,朋友们!今天咱来聊聊多圈编码器这玩意儿的工作原理。

你说这多圈编码器啊,就像是一个特别厉害的记数员!它能精确地记录下好多好多圈的转动信息呢。

想象一下,就好比是一个超级细心的人,每转一圈都认真地做个标记,而且还不会记错,厉害吧!
多圈编码器里面有很多精巧的部件呢。

比如说那些敏感的传感器,就像一双敏锐的眼睛,时刻盯着转轴的转动。

一旦转轴开始转动,这些传感器立马就察觉到了,然后迅速地把信息传递出去。

它的工作过程就像是一场精彩的接力赛!传感器先起跑,把接力棒交给后续的处理电路,处理电路再快速地处理和计算这些信息,然后得出准确的结果。

这不就和咱们跑步比赛一样嘛,每个人都有自己的任务,配合得好才能取得好成绩。

多圈编码器在很多地方都大显身手呢!比如在一些需要精确测量角度或者位置的设备里,它可是不可或缺的关键角色。

没有它,那些设备可能就会变得晕头转向,不知道自己该干啥啦!
你想想看,要是没有多圈编码器,那些需要精确控制的机器会变成啥样?那不就像没头苍蝇一样乱撞嘛!所以说,多圈编码器虽然看起来不起眼,但作用可大了去了。

而且啊,多圈编码器还特别可靠呢!它不会轻易地出故障,总是稳稳地工作着。

就像一个靠谱的老伙计,你可以放心地把重要的事情交给
他。

它就像是一个默默奉献的幕后英雄,虽然不被大多数人所熟知,但却在各种领域发挥着至关重要的作用。

它能让机器变得更聪明,更精确,让我们的生活变得更加便利和高效。

总之,多圈编码器这玩意儿真的很神奇,很重要!它用自己独特的方式,为我们的生活和工作贡献着力量。

咱可不能小瞧了它呀!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

多圈编码器
多圈编码器
绝对编码器光码盘上有许多道光通道刻线,每道刻线依次以2线、4线、8线、16线。

编排,这样,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码),这就称为n位绝对编码器。

这样的编码器是由光电码盘的机械位置决定的,它不受停电、干扰的影响。

绝对编码器由机械位置决定的每个位置是唯一的,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置。

这样,编码器的抗干扰特性、数据的可靠性大大提高了。

旋转单圈绝对值编码器,以转动中测量光电码盘各道刻线,以获取唯一的编码,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码只能用于旋转范围360度以内的测量,称为单圈绝对值编码器。

如果要测量旋转超过360度范围,就要用到多圈绝对值编码器。

编码器生产厂家运用钟表齿轮机械的原理,当中心码盘旋转时,通过齿轮传动另一组码盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,这样的绝对编码器就称为多圈式绝对编码器,它同样是由机械位置确定编码,每个位置编码唯一不重复,而无需记忆。

多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多,这样在安装时不必要费劲找零点,将某一中间位置作为起始点就可以了,而大大简化了安装调试难度。

技术参数
* 多圈绝对值光电码盘。

* 宽工作电压范围, 10…30Vdc或5Vdc,极性保护。

* 宽工作温度范围,-25~70℃;储存温度: -40~80℃。

* 并行推挽输出,可自选基准电压值,直接连接各种设备。

* 输出信号锁存控制,方便计算。

* 夹紧法兰,同步法兰或盲孔轴套,国际标准型外形,其他外形可选。

多圈编码器详细参数
一.BEN绝对值编码器的常规外形:38MM,58MM,66MM,80MM.100MM.
二.BEN绝对值编码器分为:单圈,多圈
三.BEN绝对值编码器按原理分为:磁绝对值编码器,光电绝对值编码器 四.BEN绝对值编码器出线方式分为:侧出线,后出线
五.BEN绝对值编码器轴分为:6MM,8MM,10MM,12MM,14MM,25MM.
六.BEN绝对值编码器分为:轴,盲孔,通孔。

七.BEN绝对值编码器防护分为:IP54-68.
八.BEN绝对值编码器安装方式分为:夹紧法兰,同步法兰,夹紧带同步法兰 九.BEN绝对值编码器精度分为:单圈精度和多圈精度,加起来是总精度,也就是通常的多少位(常规24位,25位,30位,32位。

)。

十.BEN绝对值编码器通讯协议波特率:4800~115200 bit/s,默认为9600 bit/s。

刷新周期约1.5ms
十一. BEN绝对值编码器输出方式:并行,同步串口SSI,0-10v,RS232,RS485,4-20MA,MODBUS-RTU,USB,PROFIBUS-DP,CANOPEN,DEVicenet,profinet,powe rlink,tcp/lp,ethernetlp.
十二. BEN绝对值编码器的发展,从增量值编码器以转动时输出脉冲,通过计数设备来计算其位置,当编码器不动或停电时,依靠计数设备的内部记忆来记住位置。

这样,当停电后,编码器不能有任何的移动,当来电工作时,编码器输出脉冲过程中,也不能有干扰而丢失脉冲,不然,计数设备计算并记忆的零点就会偏移,而且这种偏移的量是无从知道的,只有错误的生产结果出现后才能知道。

解决的方法是增加参考点,编码器每经过参考点,将参考位置修正进计数设备的记忆位置。

在参考点以前,是不能保证位置的准确性的。

为此,在工控中就有每次操作先找参考点,开机找零等方法。

这样的方法对有些工控项目比较麻烦,甚至不允许开机找零(开机后就要知道准确位置),于是就有了绝对编码器的出现。

BE58系列绝对编码器光码盘上有许多道光通道刻线,每道刻线依次以2线、4线、8线、16线。

编排,这样,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码),这就称为n 位绝对编码器。

这样的编码器是由光电码盘的机械位置决定的,它不受停电、干扰的影响。

BEN绝对编码器由机械位置决定的每个位置是唯一的,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置。

这样,编码器的抗干扰特性、数据的可靠性大大提高了。

BEN编码器从单圈绝对值编码器到多圈绝对值编码器BES58旋转单圈绝对值编码器,以转动中测量光电码盘各道刻线,以获取唯一的编码,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码,只能用于旋转范围360度以内的测量,称为单圈绝对值编码器。

如果要测量旋转超过360度范围,就要用到多圈绝对值编码器。

BEN编码器生产厂家运用钟表齿轮机械的原理,当中心码盘旋转时,通过齿轮传动另一组码盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,这样的绝对编码器就称为多圈式绝对编码器,它同样是由机械位置确定编码,每个位置编码唯一不重复,而无需记忆。

多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多, 这样在安
装时不必要费劲找零点, 将某一中间位置作为起始点就可以了,而大大简化了安装调试难度。

十三. BEN绝对值编码器基本参数:工作电压 , 10-30Vdc 或5Vdc ,极性保护
消耗电流 < 110mA(24V电源) < 190mA(12V电源)
输出负载能力 ≤ 400欧姆,标准工作200-250欧姆
线性分辨度 1/4096
工作温度 -40—85℃ 编程时温度范围:0℃~+70℃
储存温度 -50—90℃
允许转速5000转/分
输出刷新周期 <1.ms
连接电缆 1米8芯屏蔽电缆,或8芯插座
转轴夹紧法兰轴径10mm ,长度20mm,含D型平面,不锈钢。
