泵与风机课后习题答案(标准版)
泵与风机课后思考题答案
泵与风机课后思考题答案 Final approval draft on November 22, 2020思考题答案绪论思考题1.在火力发电厂中有那些主要的泵与风机其各自的作用是什么答:给水泵:向锅炉连续供给具有一定压力和温度的给水。
循环水泵:从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵:抽出汽轮机凝汽器中的凝结水,经低压加热器将水送往除氧器。
疏水泵:排送热力系统中各处疏水。
补给水泵:补充管路系统的汽水损失。
灰渣泵:将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机:向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机:把燃料燃烧后所生成的烟气从锅炉中抽出,并排入大气。
2.泵与风机可分为哪几大类发电厂主要采用哪种型式的泵与风机为什么答:泵按产生压力的大小分:低压泵、中压泵、高压泵风机按产生全压得大小分:通风机、鼓风机、压气机泵按工作原理分:叶片式:离心泵、轴流泵、斜流泵、旋涡泵容积式:往复泵、回转泵其他类型:真空泵、喷射泵、水锤泵风机按工作原理分:叶片式:离心式风机、轴流式风机容积式:往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻,能与高速原动机直联,所以应用最广泛。
轴流式泵与风机与离心式相比,其流量大、压力小。
故一般用于大流量低扬程的场合。
目前,大容量机组多作为循环水泵及引送风机。
3.泵与风机有哪些主要的性能参数铭牌上标出的是指哪个工况下的参数答:泵与风机的主要性能参数有:流量、扬程(全压)、功率、转速、效率和汽蚀余量。
在铭牌上标出的是:额定工况下的各参数4.水泵的扬程和风机的全压二者有何区别和联系答:单位重量液体通过泵时所获得的能量增加值称为扬程;单位体积的气体通过风机时所获得的能量增加值称为全压联系:二者都反映了能量的增加值。
区别:扬程是针对液体而言,以液柱高度表示能量,单位是m。
全压是针对气体而言,以压力的形式表示能量,单位是Pa。
泵与风机课后习题答案及思考题.第四版
新浪微博:@孟得明扬程:单位重量液体从泵进口截面到泵出口截面所获得的机械能。
流量qv :单位时间内通过风机进口的气体的体积。
全压p :单位体积气体从风机进口截面到风机出口截面所获得的机械能。
轴向涡流的定义:容器转了一周,流体微团相对于容器也转了一周,其旋转角速度和容器的旋转角速度大小相等而方向相反,这种旋转运动就称轴向涡流。
影响:使流线发生偏移从而使进出口速度三角形发生变化。
使出口圆周速度减小。
叶片式泵与风机的损失:(一)机械损失:指叶轮旋转时,轴与轴封、轴与轴承及叶轮圆盘摩擦所损失的功率。
(二)容积损失:部分已经从叶轮获得能量的流体从高压侧通过间隙向低压侧流动造成能量损失。
泵的叶轮入口处的容积损失,为了减小这部分损失,一般在入口处都装有密封环。
(三),流动损失:流体和流道壁面生摸差,流道的几何形状改变使流体产生旋涡,以及冲击等所造成的损失。
多发部位:吸入室,叶轮流道,压出室。
如何降低叶轮圆盘的摩擦损失:1、适当选取n 和D2的搭配。
2、降低叶轮盖板外表面和壳腔内表面的粗糙度可以降低△Pm2。
3、适当选取叶轮和壳体的间隙。
轴流式泵与风机应在全开阀门的情况下启动,而离心式泵与风机应在关闭阀门的情况下启动。

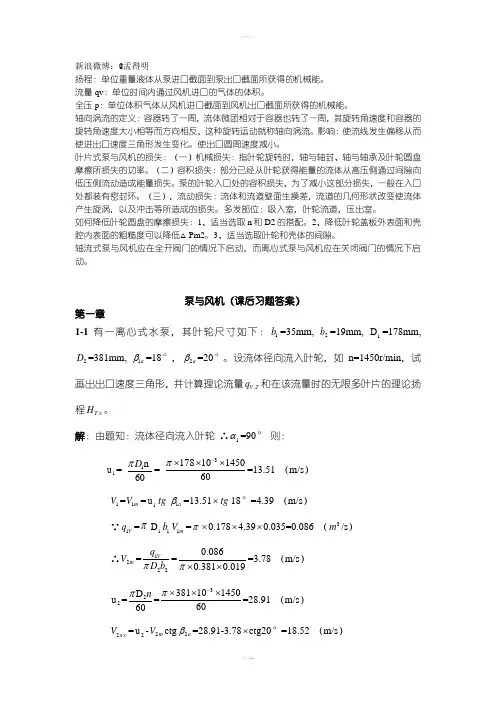

泵与风机(课后习题答案)第一章1-1有一离心式水泵,其叶轮尺寸如下:1b =35mm, 2b =19mm, 1D =178mm, 2D =381mm, 1a β=18°,2a β=20°。
设流体径向流入叶轮,如n=1450r/min ,试画出出口速度三角形,并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。
解:由题知:流体径向流入叶轮 ∴1α=90° 则:1u = 1n60D π= 317810145060π-⨯⨯⨯=13.51 (m/s )1V =1m V =1u tg 1a β=13.51⨯tg 18°=4.39 (m/s )∵1V q =π1D 1b 1m V =π⨯0.178⨯4.39⨯0.035=0.086 (3m /s )∴2m V =122V q D b π=0.0860.3810.019π⨯⨯=3.78 (m/s ) 2u =2D 60n π=338110145060π-⨯⨯⨯=28.91 (m/s )2u V ∞=2u -2m V ctg 2a β=28.91-3.78⨯ctg20°=18.52 (m/s )T H ∞=22u u V g ∞=28.9118.529.8⨯=54.63 (m ) 1-2有一离心式水泵,其叶轮外径2D =220mm,转速n=2980r/min ,叶片出口安装角2a β=45°,出口处的轴面速度2m v =3.6m/s 。
流体力学泵与风机_课后题答案详解
流体力学泵与风机部分习题答案 2-15解:(1)当1γ为空气 21p p = ()A B p h z p =++γ ()h z p p p B A +=-=∆γ 3.010008.9⨯⨯= kpa pa 94.22940== (2)当1γ为油 31p p =()z H h p p A +++=γ1 ()H h p p B γγ++=13H h z H h p p p p p B A γγγγγ--+++-=-=∆131h z h 1γγγ-+=1.090002.010008.91.010008.9⨯-⨯⨯+⨯⨯= kpa pa 04.22040== 2-16 解:21p p =()211h h H p p M +++=水γ 212h h p p a 汞油γγ++=()2121h h p h h H p a M 汞油水γγγ++=+++()2.010008.96.1378502.05.110008.998011⨯⨯⨯+⨯=++⨯⨯+-h h 26656785098002.098005.1980098011+=+⨯+⨯+-h h 1960147009802665619501--+=hm h 63.51= 2-28解:()21h h p -=γ()()()b h h h b h h h h P 02210212145sin 45sin 21-+--=γγ ()()145sin 22310008.9145sin 232310008.92100⨯-⨯⨯+⨯-⨯-⨯⨯⨯= kN N 65.343465022510008.9==⨯⨯=()()()Pbl h h h bl h h h h l D D D 2022110212145sin 45sin 21-+--=γγ m 45.222510008.9222210008.92322210008.9=⨯⨯⨯⨯⨯+⨯⨯⨯=2-32 解:b h h b h h P 02202145sin 2145sin γγ+= 2222210008.9212222110008.9⨯⨯⨯⨯⨯+⨯⨯⨯⨯=kN N 8576.1106.1108572810008.9==⨯⨯=Ph h b h h h h b h h l D 02102202102145sin 3245sin 2145sin 245sin ⎪⎭⎫ ⎝⎛++⎪⎭⎫ ⎝⎛+=γγ 2810008.92372410008.9222410008.9⨯⨯⨯⨯⨯+⨯⨯⨯=2613= 26722613=-=p lT P G l T l P l G ⨯=⨯+⨯22672810008.9162.19⨯=⨯⨯⨯+⨯T kN T 31.10134.27481.9=+= 2-41解:245sin 0=⨯=r hb h h P x ⨯⨯⋅⋅=21γ 4212210008.9⨯⨯⨯⨯⨯=kN N 2.3939200==V P z γ=b r r r⎪⎭⎫⎝⎛⨯⨯⨯-=00245cos 45sin 2136045πγ 4212281214.310008.92⨯⎪⎭⎫ ⎝⎛⨯⨯-⨯⨯⨯⨯= kN N 344.2222344==kN P 1.45344.222.3922=+=03057.0arctan 2.39344.22arctan arctan≈===x z P P α3-3解:(1)s m v d Q /0049.010025.04432323=⋅⋅=⋅=ππs kg Q /9.4=ρ(2)s m v d d v /625.032131=⎪⎪⎭⎫⎝⎛= s m v d d v /5.232232=⎪⎪⎭⎫ ⎝⎛=3-5解:s m h m Q /778.2/1000033==s m d Qv /2042≤=π所以,177.04=≥πv Qd 所以,mm m d 45045.0== 此时,s m d Q d Qv /4.1763585.0112.114422====ππ3-6解:22543212054d d A A A A A ππ======22114012021d d A A ππ=⋅="=' 22224012021d d A A ππ=⋅="='22334012021d d A A ππ=⋅="='22444012021d d A A ππ=⋅="='22554012021d d A A ππ=⋅="='2214014d d ππ=d d 1011=d r 10211= 2224034d d ππ=d d 1032= d r 10232= 2234054d d ππ=d d 1053= d r 10253= 2244074d d ππ=d d 1074= d r 10274=2254094d d ππ=d d 1035=d r 10235= ()()54321254321220240u u u u u d u u u u u d Q G ++++=++++==πρπρρ3-7解:干管前端的质量流量为:42562.2211111d A v Q πρρ⨯⨯==()s kg /128544.005.042562.22=⨯⨯⨯=πs kg Q Q Q /064272.02132===ρρρ ()s m A Q v /247.2204.043.2064272.022222=⋅⋅==πρρ()s m A Q v /05.18045.0424.2064272.023333=⋅⋅==πρρ 3-10解:将基准面建立在B 点经过的水平面上,列能量方程:gv p z gv p z 222222221111αγαγ++=++其中,m z 2.11= m p 5.11=γ s m v /21= s m v d d v /5.4122212== 121==αα gp g 25.40225.12.1222++=++γ871.125.4225.12.1222=-++=gg p γ 3-11解:将2点所在的水平面作为基准面,列能量方程: gv p z gv p z 222222221111αγαγ++=++31=z 02=zγγ21p p =s m v /31=gv p g p 2023322221++=++γγ s m gh v /2.83222=+=32.822112=⎪⎪⎭⎫ ⎝⎛=d d v v 所以,m d 12.02= 3-14解:以水面为基准面,列0-0和D-D 的能量方程:gv p z gv p z DD DD 22220000αγαγ++=++00=z00=γp02200=gv α 4-=D z0=γDpgv DD 2040002α++-=++ 所以,422=gv DD α,即,s m v D /85.88.924=⋅⋅=所以,s m v d Q D /017368.085.805.044322=⋅⋅==ππ81:1:2:24422==A D DD A A d d gv gv αα列0-0和A-A 断面的能量方程:gv p z gv p z AA AA 22220000αγαγ++=++8147000++-=++γAp 所以,8147-=γAp 所以,kpa p A 1.68= 列0-0和B-B 断面的能量方程:gv p z gv p z BB BB 22220000αγαγ++=++kpa p B 484.08.9814-=⋅-= 列0-0和C-C 断面的能量方程:gv p z gv p z CC CC 22220000αγαγ++=++kpa p C 1.208.98142-=⨯⎪⎭⎫ ⎝⎛+-=0=D p3-18解:将基准面建在管道所在的水平面上,列能量方程:21222222111122-+++=++l h gv p z gv p z αγαγ128.998.0008.9490222+++=++g v α9.3222=gv s m v /74.82= 3-19 解:(1)(a )将基准面建在A 所在的水平面上,列0-0和C-C 断面的能量方程:gv p z gv p z CC CC 2222000αγαγ++=++gv CC 2000042α++=++422=gv CC α s m v C /85.88.98=⨯=1:4:2:22222==B C CC B B s s gv gv αα122=gv BB α s m v /43.48.921=⨯= 且 B A v v =(b )(c )gv p z gv p z AA AA 22220000αγαγ++=++10004++=++γAp3=γAp kpa p A 4.29=(2)(a )2122000022-+++=++l CC CC h gv p z gv p z αγαγ其中,gv g v h l 2324222121+=-g v g v g v 223200004222222++++=++54222=g v 所以,s m v /96.32= s m v v /96.12121==(b )(c )gv g v p z g v p z 2222212111120000+++=++αγαγ 5300041++=++γp5341-=γp kpa p 32.331= gv g v g v p z g v p z 223242222222222220000++++=++αγαγ5423545400042⋅++++=++γp kpa p 76.112=3-20 解:()()212221221122-++=--++l a p v p z z v p ργγρs m d Qv /38.2005.014.34202.042221=⨯⨯⨯==πs m d Qv /19.1005.014.3402.04222=⨯⨯==π2423222121v v p l ρρ+=-()()242322222122212211v v v p z z v p a ρρργγρ+++=--++22214v v =()()8.930306.02.1224232300212221221⨯+---+++=v v v v p ρρρρ()()8.930306.02.12424212230022222222⨯+---+++=v v v v ρρρρ8.9606.019.1026.0133002⨯⨯-⨯⨯+= pa 16.352= mm p h 6.449.716.3521===γ3-22解:s kN h kN G /048944.0/2.176==s m GQ /1347.77.08.910048944.033=⨯⨯==γs m d Q d Qv /09.914.31347.7444222=⨯===ππ()2122221122-++=-++l a p v p H v p ργγρ其中,01≈v ,pa h p 988.9101010331=⨯⨯⨯==-γ()γgv d H H 2035.0209.97.008.97.02.1098222+⨯+=⨯⨯-++-()8.97.08.9209.9035.0209.97.008.97.02.109822⨯⨯⨯+⨯+=⨯⨯-++-H HH H 0122.19.289.498+=+-所以,m H 64.32=()212211212212-++=-++l M M a p v p H v p ργγρ()8.97.08.9209.9164.322035.0209.97.064.328.97.02.12109822⨯⨯⨯+⨯+=⨯⨯-++-M p 科技52.169.28968.7998++=+-M p 所以,pa p M 45.63-=3-263-28解:列连续性方程:s m D Qv /18.34.014.344.04221=⨯⨯==π s m d Q v /96.501.014.344.04222=⨯⨯==π列能量方程: g v p z g v p z 222222221111αγαγ++=++ g v g v p 222112221ααγ-=m 98.1318.9218.396.5022=⨯-= kpa p 404.12938.998.1311=⨯=列动量方程:()12v vQ F -=∑ρ ()12222144v v Q R d p D p -=-⨯-⨯ρππ()18.396.504.04.04404.12932-⨯=-⨯⨯R πkN R 339.14378.474.04.04404.12932=⨯-⨯⨯=π kN R 94.1112=3-33解:列能量方程:g v p z g v p z 222222221111αγαγ++=++ 其中,5321=v v 2221259v v = g v g v 209.0205.1222211αα++=++gv g v 225926.02222-= s m v /3.42= s m v /58.21=()12v v Q F -=∑ρ()1222212121v v Q R b h b h -=--ργγ 其中,s m Q /644.45.12.158.23=⨯⨯= 72.1644.410009.0108.9215.1108.9212323⨯⨯=-⨯⨯⨯-⨯⨯⨯R N R 2.480=4-2 (1) m mm d 1.0100== s kg Q /10=ρs m Q Q /01.03==ρρs m d Q v /274.11.014.301.04422=⨯⨯==π s m /10519.126-⨯=ν 8387110519.11.0274.1Re 6=⨯⨯==-νvd (紊流) (2) s kg Q /10=ρ s m Q Q /011765.0850103===ρρ s m d Q v /4987.11.014.3011765.04422=⨯⨯==π s m /1014.124-⨯=ν 13151014.11.04987.1Re 4=⨯⨯==-νvd 4-3 解:m d 3.0= C T 020= s m /107.1526-⨯=νs m d v /1067.1043.0107.152000Re 36max --⨯=⨯⋅=⋅=ν s m A v Q /103947.743.014.31067.1043323max max --⨯=⨯⨯⨯=⋅= h kg Q /9.3136002.1103947.73=⨯⨯⨯=-ρ4-4 解:212=d d 4212221==d d v v 222111Re 2214Re ===ννd v d v 所以,2Re Re 21= 4-12 紊流粗糙区,5106Re ⨯> νvd=Re ,所以,s m d v /14.325.010308.1106Re 65=⨯⨯⨯==-ν s m d v Q /154.0425.014.314.34322=⨯==π 4-13 s m s L Q /2.0/20031==s m d Q v /076433.44211==π 661107791.010308.125.0076433.4Re ⨯=⨯⨯==-νvd s L Q /202= s m v /4076433.02=4210791.7Re ⨯=s L Q /53= s m v /1019.03= 43109478.1Re ⨯=查尼氏图,得到, 5106Re ⨯=u 4104Re ⨯=l123Re Re Re Re Re <<<<u l ,所以,1Q 属于紊流粗糙区,2Q 属于紊流过渡区,3Q 属于紊流光滑区,(1) 对于1Q ,采用希弗林松公式,02326.025.0105.011.011.025.0325.01=⎪⎪⎭⎫ ⎝⎛⨯=⎪⎭⎫ ⎝⎛=-d K λm g v d l h f 888.78.92076433.425.010002326.0222111=⨯⨯⨯==λ (2) 对于2Q ,采用阿公式,02547.010791.76825.0105.011.0Re 6811.025.04325.02=⎪⎪⎭⎫ ⎝⎛⨯+⨯=⎪⎭⎫ ⎝⎛+=-d K λ m g v d l h f 086.08.924076433.025.010002547.0222222=⨯⨯⨯==λ(3) 对于3Q ,采用布公式02678.05.194773164.0Re 3164.025.025.03===λ m g v d l h f 005676.08.9244076433.025.010002678.0222333=⨯⎪⎭⎫ ⎝⎛⨯⨯==λ 4-15 5102Re ⨯=u 4000Re =lm d 05.0= m K 31025.0-⨯= s m d v u /028.405.010007.1102Re 65max =⨯⨯⨯==-νs L d v Q /905.7405.014.3028.4422max max =⨯==π 26min 10056.805.010007.14000Re --⨯=⨯⨯==d v l ν s L s m d v Q /1581.0/1001581.0405.014.310056.8432222min min =⨯=⨯⨯==--π 4-21 (1) a d d =21 2211av v = gv d l d v g v d l g v d l h f 2642Re 64221111211121111νλ=== 4212221211ad d v v h h f f == 19.1=a (2)75.425.12275.12122225.0225.0225.021125.0125.0125.021123164.023164.0a d d v v gv d l d v g v d l d v h h f f =⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛==νν 16.1=a (3)25.525.11222122225.0221125.01211211.0211.0a d d v v g v d l d K g v d l d K h h f f =⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛= 14.1=a 4-24 解:s m Q /002742.0602329.03=⨯=s m d Q v /3972.105.014.3002742.04422=⨯⨯==π 629.022=⎪⎭⎫ ⎝⎛+g v d l ζλ ()629.08.923972.162=⨯+ζ 3151.0=ζ 4-26 解:(1) 突然缩小375.03145.7815.015.0121=⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛-=A A ζmm m g v h j 5.760765.08.922375.022211==⨯==ζ (2)5.02=ζmm m g v h j 102102.08.9225.022222==⨯==ζ (3)1693145.781122213=⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛-=A A ζ mm m h j 115115.08.92216923==⨯= (4)14=ζ mm m h j 204204.08.922124==⨯= 4-27 解:()()gv v g v v h h m m j j 222121-+-=''+' ()()()()02212221=-+--=''+'gv v g v v h h m m vm j j 所以,221v v v m += 此时,()j j j h gv v g v v v g v v v h h 2221222222121212211=-=⎪⎭⎫ ⎝⎛-++⎪⎭⎫ ⎝⎛+-=''+' 4-29 解:s m h m Q /1044.4/16333-⨯== s m d Q v /2624.205.014.31044.44423211=⨯⨯⨯==-π s m d Q v /5656.01.014.31044.44423222=⨯⨯⨯==-π m g v v p p h j 140674.08.925656.02624.28.910001739.522222121=⨯-+⨯⨯-=-+-=γ g v h j 2211ζ= 5387.01=ζ gv h j 2222ζ= 619.82=ζ5-17 解:5.6082.014.32.12.01002.08842412111=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=d d l S p πρλ 7.30422.014.32.12.05002.08842422222=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=d d l S p πρλ 973671.014.32.11.05002.08842432333=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=d d l S p πρλ 3.101018973677.30425.608321=++=++=p p p p S S S S 22211/91.227215.03.101018m N Q S p p =⨯==22222/1.258616.03.101018m N Q S p p =⨯==5-25 解:()()⎪⎩⎪⎨⎧=++=++=1021520232322223221SQ Q Q S SQ Q Q S SQ 610=S解得,s m Q /10472.4331-⨯= s m Q /1041.2332-⨯= s m Q /1063.0333-⨯=5-27 解:94.10348.92.014.32.020002.08842412111=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=g d d l S πλ 8.206988.91.014.31.0100025.08842422222=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=g d d l S πλ 78.37258.92.014.32.072002.08842432333=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=g d d l S πλ 038035.087.14311705.321111211=+=+='S S S 所以,25.6911='S 1)()H Q S S =+'231s m S S H Q /10186.604417163331-⨯==+'=2)H SQ =2 H Q S =⎪⎭⎫ ⎝⎛'221 1325133831432=+'=-'=S S S S gd πζ ()1.25688.92.014.31325142=⨯⨯⨯=ζ 5-28 解:286.1368.93.014.383.020002.084242=⨯⨯⨯⨯==g d d l S AB AB AB AB πλ 029.1098.93.014.383.016002.084242=⨯⨯⨯⨯==g d d l S AC AC AC AC πλ 34.328.94.014.384.020002.084242=⨯⨯⨯⨯==g d d l S AD AD AD AD πλ 772.818.93.014.383.012002.084242=⨯⨯⨯⨯===g d d l S S BC BC BC CD BC πλ 5108.2⨯=A p2AB AB A Q S p γ= s m S p Q AB A AB /457868.08.91000286.136108.235=⨯⨯⨯==γ 2AD AD A Q S p γ= s m S p Q AD A AD /93993.08.9100034.32108.235=⨯⨯⨯==γ ()()222BC BC BC AC A Q S Q S p += ()s m S S p Q Q BC AC A CD BC /23488.043=+==γs m Q Q Q BC AB /69275.022=+= s m Q Q Q CD AD /17481.123=+=s m Q Q Q /86756.13321=+= 22/2.44m kN Q S p BC BC C ==γ。
泵与风机(课后习题答案))

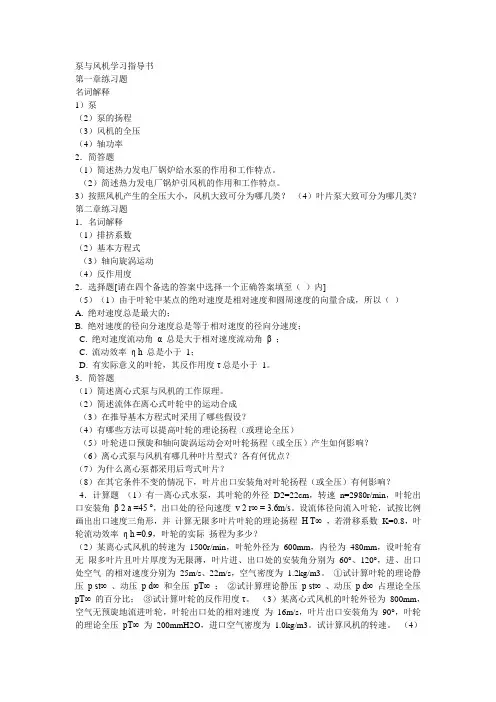

泵与风机学习指导书第一章练习题名词解释1)泵(2)泵的扬程(3)风机的全压(4)轴功率2.简答题(1)简述热力发电厂锅炉给水泵的作用和工作特点。
(2)简述热力发电厂锅炉引风机的作用和工作特点。
3)按照风机产生的全压大小,风机大致可分为哪几类?(4)叶片泵大致可分为哪几类?第二章练习题1.名词解释(1)排挤系数(2)基本方程式(3)轴向旋涡运动(4)反作用度2.选择题[请在四个备选的答案中选择一个正确答案填至()内](5)(1)由于叶轮中某点的绝对速度是相对速度和圆周速度的向量合成,所以()A. 绝对速度总是最大的;B. 绝对速度的径向分速度总是等于相对速度的径向分速度;C. 绝对速度流动角α 总是大于相对速度流动角β ;C. 流动效率η h 总是小于1;D. 有实际意义的叶轮,其反作用度τ总是小于1。
3.简答题(1)简述离心式泵与风机的工作原理。
(2)简述流体在离心式叶轮中的运动合成(3)在推导基本方程式时采用了哪些假设?(4)有哪些方法可以提高叶轮的理论扬程(或理论全压)(5)叶轮进口预旋和轴向旋涡运动会对叶轮扬程(或全压)产生如何影响?(6)离心式泵与风机有哪几种叶片型式?各有何优点?(7)为什么离心泵都采用后弯式叶片?(8)在其它条件不变的情况下,叶片出口安装角对叶轮扬程(或全压)有何影响?4.计算题(1)有一离心式水泵,其叶轮的外径D2=22cm,转速n=2980r/min,叶轮出口安装角β 2 a =45 °,出口处的径向速度v 2 r∞ = 3.6m/s。
设流体径向流入叶轮,试按比例画出出口速度三角形,并计算无限多叶片叶轮的理论扬程H T∞ ,若滑移系数K=0.8,叶轮流动效率η h =0.9,叶轮的实际扬程为多少?(2)某离心式风机的转速为1500r/min,叶轮外径为600mm,内径为480mm,设叶轮有无限多叶片且叶片厚度为无限薄,叶片进、出口处的安装角分别为60°、120°,进、出口处空气的相对速度分别为25m/s、22m/s,空气密度为 1.2kg/m3。
泵与风机课后思考题答案
思考题答案思考题1.在火力发电厂中有那些主要的泵与风机?其各自的作用是什么?答:给水泵:向锅炉连续供给具有一定压力和温度的给水。
循环水泵:从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵:抽出汽轮机凝汽器中的凝结水,经低压加热器将水送往除氧器。
疏水泵:排送热力系统中各处疏水。
补给水泵:补充管路系统的汽水损失。
灰渣泵:将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机:向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机:把燃料燃烧后所生成的烟气从锅炉中抽出,并排入大气。
2.泵与风机可分为哪几大类?发电厂主要采用哪种型式的泵与风机?为什么?答:泵按产生压力的大小分:低压泵、中压泵、高压泵风机按产生全压得大小分:通风机、鼓风机、压气机泵按工作原理分:叶片式:离心泵、轴流泵、斜流泵、旋涡泵容积式:往复泵、回转泵其他类型:真空泵、喷射泵、水锤泵风机按工作原理分:叶片式:离心式风机、轴流式风机容积式:往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻,能与高速原动机直联,所以应用最广泛。
轴流式泵与风机与离心式相比,其流量大、压力小。
故一般用于大流量低扬程的场合。
目前,大容量机组多作为循环水泵及引送风机。
3.泵与风机有哪些主要的性能参数?铭牌上标出的是指哪个工况下的参数?答:泵与风机的主要性能参数有:流量、扬程(全压)、功率、转速、效率和汽蚀余量。
在铭牌上标出的是:额定工况下的各参数4.水泵的扬程和风机的全压二者有何区别和联系?答:单位重量液体通过泵时所获得的能量增加值称为扬程;单位体积的气体通过风机时所获得的能量增加值称为全压联系:二者都反映了能量的增加值。
区别:扬程是针对液体而言,以液柱高度表示能量,单位是m。
全压是针对气体而言,以压力的形式表示能量,单位是Pa。
5.离心式泵与风机有哪些主要部件?各有何作用?答:离心泵叶轮:将原动机的机械能传递给流体,使流体获得压力能和动能。
泵与风机课后习题参考答案(完整版)
泵与风机(课后习题答案)第五章5-1 水泵在n=1450r/min 时的性能曲线绘于图5-48中,问转速为多少时水泵供给管路中的流量为Hc=10+17500q v 2(q v 单位以m 3/s 计算)?已知管路特性曲线方程Hc=10+8000q v 2(q v 单位以m 3/s 计算)。
2同一水泵,且输送流体不变,则根据相似定律得:5-2 某水泵在管路上工作,管路特性曲线方程Hc=20+2000q v 2(q v 单位以m 3/s 计算),水泵性能曲线如图5-49所示,问水泵在管路中的供水量是多少?若再并联一台性能相同的水泵工作时,供水量如何变化? 【解】绘出泵联后性能曲线2管路特性曲线与泵并联后性能曲线交于M 点(56L/s ,25m ).5-3为了增加管路中的送风量,将No.2风机和No.1风机并联工作,管路特性曲线方程为p =4 q v 2(q v 单位以m 3/s 计,p 以p a 计),No.1 及No.2风机的性能曲线绘于图5-50中,问管路中的风量增加了多少?2×103m 3/h ,700p a )于单独使用No.1风机相比增加了33×103-25×103=8 m 3/h5-4 某锅炉引风机,叶轮外径为1.6m ,q v -p 性能曲线绘于图5-51中,因锅炉提高出力,需改风机在B 点(q v =1.4×104m 3/h ,p =2452.5p a )工作,若采用加长叶片的方法达到此目的,问叶片应加长多少?【解】锅炉引风机一般为离心式,可看作是低比转速。
求切割直线:B p 36005.2452⨯min /r 114246145030m m p m p =⨯==v v v q n n q q ,a A 点与B 点为对应工况点,则由切割定律得m 8.1)1114(D D )(22222==''=',D D q q v v 则应加长1.8-1.6=0.2m5.5 略5-6 8BA-18型水泵的叶轮直径为268mm ,车削后的8BA-18a 型水泵的叶轮直径为250mm ,设效率不变,按切割定律计算qv 、H 、P 。
泵与风机课后习题答案(标准版)
1-6 有一离心式水泵,在转速 n=1480r/min 时,流量 qV =89L/s,扬程 H=23m,水
以径向流入叶轮,叶轮内的轴面速度 v1m =3.6m/s。内、外径比 D1 / D2 =0.5,叶轮
出口宽度 b2 =0.12D2 ,若不计叶轮内的损失和叶片厚度的影响,并设叶轮进口叶
3
片的宽度 b1 =200mm,求叶轮外径 D2 、出口宽度 b2 及叶片进、出口安装角 1a 和
28.91 =
18.52 =54.63
(m)
g
9.8
1-2 有一离心式水泵,其叶轮外径 D2 =220mm,转速 n=2980r/min,叶片出口安装
角 2a =45°,出口处的轴面速度 v2m =3.6m/s。设流体径向流入叶轮,试按比例画
出出口速度三角形,并计算无限多叶片叶轮的理论扬程
H T ,又若环流系数
根据伯努利方程03033000282221000761000kw25设一台水泵流量s出口压力表读数为323730pa入口真空表读数39240pa两表位差为08m压力表高真空表低吸水管和排水管直径为1000mm和750mm电动机功率表读数为125kw电动机效率095求轴功率有效功率泵的总功率泵与电动机用联轴器直接连接323730pa1v39240pa1e095tm0980321000251000250832373039240100098100098251037841000927kw1250980951164kw10093116410079626有一送风机其全压是1962pa时产生min的风量其全压效率100060196240kw27要选择一台多级锅炉给水泵初选该泵转速n1441rmin叶轮外55泵的总效率为90输送流体密度961要求满足扬程10h试确定该泵所需要的级数和轴功率各为多少设流体径向流入并不考虑轴向涡流的影响031441602262ms05522621244ms2262124498287m422692261763600100017696110001000kw28一台g473型离心式风机在工况1流量14416pa轴功率336kw及工况2流量254kw下运行问该风机在哪种工况下运行较为经济
(完整word版)泵与风机课后思考题答案
思考题答案绪论思考题1.在火力发电厂中有那些主要的泵与风机?其各自的作用是什么?答:给水泵:向锅炉连续供给具有一定压力和温度的给水。
循环水泵:从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵:抽出汽轮机凝汽器中的凝结水,经低压加热器将水送往除氧器。
疏水泵:排送热力系统中各处疏水。
补给水泵:补充管路系统的汽水损失。
灰渣泵:将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机:向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机:把燃料燃烧后所生成的烟气从锅炉中抽出,并排入大气。
2.泵与风机可分为哪几大类?发电厂主要采用哪种型式的泵与风机?为什么?答:泵按产生压力的大小分:低压泵、中压泵、高压泵风机按产生全压得大小分:通风机、鼓风机、压气机泵按工作原理分:叶片式:离心泵、轴流泵、斜流泵、旋涡泵容积式:往复泵、回转泵其他类型:真空泵、喷射泵、水锤泵风机按工作原理分:叶片式:离心式风机、轴流式风机容积式:往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻,能与高速原动机直联,所以应用最广泛。
轴流式泵与风机与离心式相比,其流量大、压力小。
故一般用于大流量低扬程的场合。
目前,大容量机组多作为循环水泵及引送风机。
3.泵与风机有哪些主要的性能参数?铭牌上标出的是指哪个工况下的参数?答:泵与风机的主要性能参数有:流量、扬程(全压)、功率、转速、效率和汽蚀余量。
在铭牌上标出的是:额定工况下的各参数4.水泵的扬程和风机的全压二者有何区别和联系?答:单位重量液体通过泵时所获得的能量增加值称为扬程;单位体积的气体通过风机时所获得的能量增加值称为全压联系:二者都反映了能量的增加值。
区别:扬程是针对液体而言,以液柱高度表示能量,单位是m。
全压是针对气体而言,以压力的形式表示能量,单位是Pa。
5.离心式泵与风机有哪些主要部件?各有何作用?答:离心泵叶轮:将原动机的机械能传递给流体,使流体获得压力能和动能。
泵与风机答案 何川
泵与风机(课后习题答案)第一章1-1有一离心式水泵,其叶轮尺寸如下:1b =35mm, 2b =19mm, 1D =178mm, 2D =381mm, 1a β=18°,2a β=20°。
设流体径向流入叶轮,如n=1450r/min ,试画出出口速度三角形,并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。
解:由题知:流体径向流入叶轮 ∴1α=90° 则:1u =1n60D π=317810145060π-⨯⨯⨯=13.51 (m/s )1V =1m V =1u tg 1a β=13.51⨯tg 18°=4.39 (m/s )∵1V q =π1D 1b 1m V =π⨯0.178⨯4.39⨯0.035=0.086 (3m /s ) ∴2m V =122Vq D b π=0.0860.3810.019π⨯⨯=3.78 (m/s ) 2u =2D 60n π=338110145060π-⨯⨯⨯=28.91 (m/s ) 2u V ∞=2u -2m V ctg 2a β=28.91-3.78⨯ctg20°=18.52 (m/s )T H ∞=22u u V g∞=28.9118.529.8⨯=54.63 (m )1-2有一离心式水泵,其叶轮外径2D =220mm,转速n=2980r/min ,叶片出口安装角2a β=45°,出口处的轴面速度2m v =3.6m/s 。
设流体径向流入叶轮,试按比例画出出口速度三角形,并计算无限多叶片叶轮的理论扬程T H ∞,又若环流系数K=0.8,流动效率h η=0.9时,泵的实际扬程H 是多少? 解:2u =2D 60n π=0.22298060π⨯⨯=34.3 (m/s )∵2m V =3.6 m/s 2a β=45°∴2w =22sin mav β=5.09 (m/s ) 画出出口速度三角形 2u V ∞=2u -2m V ctg 2a β=34.31-3.6⨯ctg45°=30.71 (m/s ) ∵1α=90°T H ∞=22u u V g∞=34.3130.719.8⨯=107.5 (m)实际扬程H=K T H =K h ηT H ∞=0.8⨯0.9⨯107.5=77.41 (m)1-3有一离心式水泵,叶轮外径2D =360mm ,出口过流断面面积2A =0.0232m ,叶片出口安装角2a β=30°,流体径向流入叶轮,求转速n=1480r/min ,流量,V T q =86.8L/s 时的理论扬程T H 。
泵风答案 中国电力出版社
泵与风机(课后习题答案)第一章1-1有一离心式水泵,其叶轮尺寸如下:1b =35mm, 2b =19mm, 1D =178mm,2D =381mm, 1a β=18°,2a β=20°。
设流体径向流入叶轮,如n=1450r/min ,试画出出口速度三角形,并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。
解:由题知:流体径向流入叶轮 ∴1α=90° 则:1u =1n60D π=317810145060π-⨯⨯⨯=13.51 (m/s )1V =1m V =1u tg 1a β=13.51⨯tg 18°=4.39 (m/s )∵1V q =π1D 1b 1m V =π⨯0.178⨯4.39⨯0.035=0.086 (3m /s ) ∴2m V =122V q D b π=0.0860.3810.019π⨯⨯=3.78 (m/s ) 2u =2D 60n π=338110145060π-⨯⨯⨯=28.91 (m/s )2u V ∞=2u -2m V ctg 2a β=28.91-3.78⨯ctg20°=18.52 (m/s )T H ∞=22u u V g ∞=28.9118.529.8⨯=54.63 (m ) 1-2有一离心式水泵,其叶轮外径2D =220mm,转速n=2980r/min ,叶片出口安装角2a β=45°,出口处的轴面速度2m v =3.6m/s 。
设流体径向流入叶轮,试按比例画出出口速度三角形,并计算无限多叶片叶轮的理论扬程T H ∞,又若环流系数K=0.8,流动效率h η=0.9时,泵的实际扬程H 是多少? 解:2u =2D 60n π=0.22298060π⨯⨯=34.3 (m/s )∵2m V =3.6 m/s 2a β=45°∴2w =22sin mav β=5.09 (m/s ) 画出出口速度三角形2u V ∞=2u -2m V ctg 2a β=34.31-3.6⨯ctg45°=30.71 (m/s )∵1α=90°T H ∞=22u u V g ∞=34.3130.719.8⨯=107.5 (m) 实际扬程H=K T H =K h ηT H ∞=0.8⨯0.9⨯107.5=77.41 (m)1-3有一离心式水泵,叶轮外径2D =360mm ,出口过流断面面积2A =0.0232m ,叶片出口安装角2a β=30°,流体径向流入叶轮,求转速n=1480r/min ,流量,V T q =86.8L/s 时的理论扬程T H 。
工程流体力学泵与风机课后答案
第1章绪论1.1 试从力学分析的角度,比较流体与固体对外力抵抗能力的差别。
答:固体在承受一定的外力后才会发生形变;而流体只要承受任何切力都会发生流动,直到切力消失;流体不能承受拉力,只能承受压力。
1.2 何谓连续介质模型?为了研究流体机械运动的规律,说明引用连续介质模型的必要性和可能性。
答:把流体当做是由密集质点构成的、内部无空隙的连续体来研究,这就是连续介质模型。
建立连续介质模型,是为了避开分子运动的复杂性,对流体物质的结构进行简化,建立连续介质模型后.流体运动中的物理量都可视为空间坐标和时间变址的连续函数.这样就可用数学分析方法来研究流体运动。
1.3 按作用方式的不同,以下作用力:压力、重力、引力、摩擦力、惯性力,哪些是表面力?哪些是质量力?答:压力、摩擦力是表面力;重力、引力、惯性力是质量力。
1.4 为什么说流体运动的摩擦阻力是内摩擦阻力?它与固体运动的摩擦力有何不同?答:上平板带动与其相邻的流层运动,而能影响到内部各流层运动,说明内部各流层间存在切向力,即内摩擦力,这就是黏滞性的宏观表象。
也就是说,黏滞性就是流体的内摩擦特性。
摩擦阻力存在于内部各流层之间,所以叫内摩擦阻力。
固体运动的摩擦力只作用于固体与接触面之间,内摩擦阻力作用于流体各流层之间。
1.5 什么是流体的粘滞性?它对流体流动有什么作用?动力粘滞系数μ和运动粘滞系数v有何区别及联系?答:黏滞性的定义又可表示为流体阻抗剪切变形的特性。
由于流体具有黏性,在流动时存在着内摩擦力,便会产生流动阻力,因而为克服流动阻力就必然会消耗一部分机械能。
消耗的这部分机械能转变为热,或被流体吸收增加了流体的内能,或向外界散失,从而使得推动流体流动的机械能越来越小。
运动黏滞系数是动力黏滞系数与密度的比。
1.6 液体和气体的粘度随着温度变化的趋向是否相同?为什么?答:水的黏滞系数随温度升高而减小,空气的黏滞系数则随温度升高而增大。
原因是液体分子间的距离小,分子间的引力即内聚力是构成黏滞性的主要因素,温度升高,分子动能增大,间距增大,内聚力减小,动力黏滞系数随之减小:气体分子间的距离远大于液体,分子热运动引起的动掀交换是形成黏滞性的主要因素.温度升高.分子热运动加剧,动址交换加大,动力黏滞系数随之增大。
泵与风机课后习题答案
泵与风机课后习题答案泵与风机课后习题答案一、选择题1. A2. C3. B4. D5. A6. B7. C8. D9. B10. A二、判断题1. 错误。
泵是将液体输送到高处的装置,而风机是将气体输送到高处的装置。
2. 正确。
3. 错误。
泵和风机的工作原理不同,泵是通过旋转叶轮来产生压力,而风机是通过旋转叶片来产生气流。
4. 错误。
泵和风机都可以用来输送液体或气体,只是工作原理和用途不同。
5. 正确。
三、填空题1. 泵和风机的共同点是:都是通过旋转装置来产生流体的运动。
2. 泵和风机的区别是:泵主要用于输送液体,而风机主要用于输送气体。
3. 泵和风机的分类方法有:按工作原理分为离心泵和容积泵;按用途分为给水泵、排水泵、化工泵等。
4. 泵和风机在工程中的应用:泵主要用于给水供排、冷却循环等;风机主要用于通风换气、烟气排放等。
四、简答题1. 离心泵和容积泵的工作原理有何不同?离心泵是利用叶轮的旋转产生离心力,将液体从低压区域输送到高压区域。
液体进入泵后,被叶轮的旋转力推动,产生离心力,使液体获得动能,然后通过泵壳的出口管道排出。
容积泵是通过容积变化来输送液体的。
容积泵的工作腔内有一个可变容积的工作元件,当工作元件容积变大时,液体被吸入工作腔内;当工作元件容积变小时,液体被压出工作腔。
2. 泵和风机在工程中的应用有哪些?泵在工程中的应用非常广泛。
常见的应用包括给水供排、冷却循环、污水处理、石油化工、空调系统等。
不同类型的泵有不同的用途,如离心泵适用于输送清水、污水、化工液体等;容积泵适用于输送高粘度液体、含固体颗粒的液体等。
风机主要用于通风换气、烟气排放、空气净化等。
在建筑工程中,风机用于排除室内污浊空气,保持室内空气新鲜;在工业生产中,风机用于排放烟气、废气,保持生产环境清洁。
3. 泵和风机的选择应考虑哪些因素?选择泵和风机时需要考虑以下因素:- 流量要求:根据需要输送的液体或气体的流量确定泵和风机的型号和规格。
泵与风机课后思考题答案
思考题答案思考题1.在火力发电厂中有那些主要的泵与风机?其各自的作用是什么?答:给水泵:向锅炉连续供给具有一定压力和温度的给水。
循环水泵:从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵:抽出汽轮机凝汽器中的凝结水,经低压加热器将水送往除氧器。
疏水泵:排送热力系统中各处疏水。
补给水泵:补充管路系统的汽水损失。
灰渣泵:将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机:向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机:把燃料燃烧后所生成的烟气从锅炉中抽出,并排入大气。
2.泵与风机可分为哪几大类?发电厂主要采用哪种型式的泵与风机?为什么?答:泵按产生压力的大小分:低压泵、中压泵、高压泵风机按产生全压得大小分:通风机、鼓风机、压气机泵按工作原理分:叶片式:离心泵、轴流泵、斜流泵、旋涡泵容积式:往复泵、回转泵其他类型:真空泵、喷射泵、水锤泵风机按工作原理分:叶片式:离心式风机、轴流式风机容积式:往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻,能与高速原动机直联,所以应用最广泛。
轴流式泵与风机与离心式相比,其流量大、压力小。
故一般用于大流量低扬程的场合。
目前,大容量机组多作为循环水泵及引送风机。
3.泵与风机有哪些主要的性能参数?铭牌上标出的是指哪个工况下的参数?答:泵与风机的主要性能参数有:流量、扬程(全压)、功率、转速、效率和汽蚀余量。
在铭牌上标出的是:额定工况下的各参数4.水泵的扬程和风机的全压二者有何区别和联系?答:单位重量液体通过泵时所获得的能量增加值称为扬程;单位体积的气体通过风机时所获得的能量增加值称为全压联系:二者都反映了能量的增加值。
区别:扬程是针对液体而言,以液柱高度表示能量,单位是m。
全压是针对气体而言,以压力的形式表示能量,单位是Pa。
5.离心式泵与风机有哪些主要部件?各有何作用?答:离心泵叶轮:将原动机的机械能传递给流体,使流体获得压力能和动能。
泵与风机课后思考题答案
思考题答案思考题1.在火力发电厂中有那些主要的泵与风机?其各自的作用是什么?答:给水泵:向锅炉连续供给具有一定压力和温度的给水。
循环水泵:从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵:抽出汽轮机凝汽器中的凝结水,经低压加热器将水送往除氧器。
疏水泵:排送热力系统中各处疏水。
补给水泵:补充管路系统的汽水损失。
灰渣泵:将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机:向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机:把燃料燃烧后所生成的烟气从锅炉中抽出,并排入大气。
2.泵与风机可分为哪几大类?发电厂主要采用哪种型式的泵与风机?为什么?答:泵按产生压力的大小分:低压泵、中压泵、高压泵风机按产生全压得大小分:通风机、鼓风机、压气机泵按工作原理分:叶片式:离心泵、轴流泵、斜流泵、旋涡泵容积式:往复泵、回转泵其他类型:真空泵、喷射泵、水锤泵风机按工作原理分:叶片式:离心式风机、轴流式风机容积式:往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻,能与高速原动机直联,所以应用最广泛。
轴流式泵与风机与离心式相比,其流量大、压力小。
故一般用于大流量低扬程的场合。
目前,大容量机组多作为循环水泵及引送风机。
3.泵与风机有哪些主要的性能参数?铭牌上标出的是指哪个工况下的参数?答:泵与风机的主要性能参数有:流量、扬程(全压)、功率、转速、效率和汽蚀余量。
在铭牌上标出的是:额定工况下的各参数4.水泵的扬程和风机的全压二者有何区别和联系?答:单位重量液体通过泵时所获得的能量增加值称为扬程;单位体积的气体通过风机时所获得的能量增加值称为全压联系:二者都反映了能量的增加值。
区别:扬程是针对液体而言,以液柱高度表示能量,单位是m。
全压是针对气体而言,以压力的形式表示能量,单位是Pa。
5.离心式泵与风机有哪些主要部件?各有何作用?答:离心泵叶轮:将原动机的机械能传递给流体,使流体获得压力能和动能。
泵与风机答案何川
泵与风机(课后习题答案)2-3有一离心式水泵,转速为480r/min,总扬程为136m时,流量q V=5.7m3/s, 轴功率为P=9860KW,其容积效率与机械效率均为92%,求流动效率。
设输入的水温度及密度为:t=20C,T =1000kg/m3。
解:H = pe = Pgq v H =1°°°7 27 Ml36—”? P 1000 P 1000X9860又•••= h V m••• h =——= 077=0.91=91%V m0.92 0.922-4用一台水泵从吸水池液面向50m高的水池输送q, =0.3m3/s的常温清水(t=20C, P=1000kg/m3),设水管的内径为d =300m m,管道长度L=300m,管道阻力系数■ =0.028,求泵所需的有效功率。
2 2解:根据伯努利方程z"R +虫+ H =Z2 +止+里+ h wPg 2g Pg 2g由题知:乙-乙=50; p1 = p2 =0; v1 = v2V1 = V2= V :-d2 4h. l v2 m= =d 2g0.3= =4.246 (m/s)0.3242300 4.2462代入方程得H =75.76(m)P光0H=10009・8°3了5.76 = 222.7 (kW)10002-5设一台水泵流量q v =25 L/s,出口压力表读数为323730Pa入口真空表读数为39240PQ两表位差为0.8m,(压力表高,真空表低),吸水管和排水管直径为1000mm和750mm,电动机功率表读数为12.5kW,电动机效率g=0.95,求轴功率、有效功率、泵的总效率(泵与电动机用联轴器直接连接)。
解:由题知:P2e =323730Pa R v=39240Pa R e = - P v = -39240Paz2-Z!=0.8m, d1 =1000mm=1m , d2=750mm=0.75mP g=12.5kW, g=0.95, tm=0.98^25厂 0.032 m/s1000 3.14 122=0.057 m/s1000 3.14 0.7522 2+牛2g+H=z 2+卸备得.2 2 2 2H = Z 2 - 乙 ++ ◎ =0.8+ 323730一( 一39240)°.057一°.°32=37.84mPg2g1000 汉 9.82 疋 9.8沁=10009.8 25 10‘ 羿84-?©( KW ) 1000P = P g tm g =12.5 0.980.95=11.64 ( KW )P 9 3 =」 100%= 100%=79.6% P 11.642-6有一送风机,其全压是1962Pa 时,产生q , =40m 3/min 的风量,其全压效率为50%,试求其轴功率。
泵与风机课后思考题答案
思考题答案思考题1.在火力发电厂中有那些主要的泵与风机?其各自的作用是什么?答:给水泵:向锅炉连续供给具有一定压力和温度的给水。
循环水泵:从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵:抽出汽轮机凝汽器中的凝结水,经低压加热器将水送往除氧器。
疏水泵:排送热力系统中各处疏水。
补给水泵:补充管路系统的汽水损失。
灰渣泵:将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机:向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机:把燃料燃烧后所生成的烟气从锅炉中抽出,并排入大气。
2.泵与风机可分为哪几大类?发电厂主要采用哪种型式的泵与风机?为什么?答:泵按产生压力的大小分:低压泵、中压泵、高压泵风机按产生全压得大小分:通风机、鼓风机、压气机泵按工作原理分:叶片式:离心泵、轴流泵、斜流泵、旋涡泵容积式:往复泵、回转泵其他类型:真空泵、喷射泵、水锤泵风机按工作原理分:叶片式:离心式风机、轴流式风机容积式:往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻,能与高速原动机直联,所以应用最广泛。
轴流式泵与风机与离心式相比,其流量大、压力小。
故一般用于大流量低扬程的场合。
目前,大容量机组多作为循环水泵及引送风机。
3.泵与风机有哪些主要的性能参数?铭牌上标出的是指哪个工况下的参数?答:泵与风机的主要性能参数有:流量、扬程(全压)、功率、转速、效率和汽蚀余量。
在铭牌上标出的是:额定工况下的各参数4.水泵的扬程和风机的全压二者有何区别和联系?答:单位重量液体通过泵时所获得的能量增加值称为扬程;单位体积的气体通过风机时所获得的能量增加值称为全压联系:二者都反映了能量的增加值。
区别:扬程是针对液体而言,以液柱高度表示能量,单位是m。
全压是针对气体而言,以压力的形式表示能量,单位是Pa。
5.离心式泵与风机有哪些主要部件?各有何作用?答:离心泵叶轮:将原动机的机械能传递给流体,使流体获得压力能和动能。
泵与风机课后习题答案及思考题.第四版
新浪微博:@孟得明扬程:单位重量液体从泵进口截面到泵出口截面所获得的机械能。
流量qv :单位时间内通过风机进口的气体的体积。
全压p :单位体积气体从风机进口截面到风机出口截面所获得的机械能。
轴向涡流的定义:容器转了一周,流体微团相对于容器也转了一周,其旋转角速度和容器的旋转角速度大小相等而方向相反,这种旋转运动就称轴向涡流。
影响:使流线发生偏移从而使进出口速度三角形发生变化。
使出口圆周速度减小。
叶片式泵与风机的损失:(一)机械损失:指叶轮旋转时,轴与轴封、轴与轴承及叶轮圆盘摩擦所损失的功率。
(二)容积损失:部分已经从叶轮获得能量的流体从高压侧通过间隙向低压侧流动造成能量损失。
泵的叶轮入口处的容积损失,为了减小这部分损失,一般在入口处都装有密封环。
(三),流动损失:流体和流道壁面生摸差,流道的几何形状改变使流体产生旋涡,以及冲击等所造成的损失。
多发部位:吸入室,叶轮流道,压出室。
如何降低叶轮圆盘的摩擦损失:1、适当选取n 和D2的搭配。
2、降低叶轮盖板外表面和壳腔内表面的粗糙度可以降低△Pm2。
3、适当选取叶轮和壳体的间隙。
轴流式泵与风机应在全开阀门的情况下启动,而离心式泵与风机应在关闭阀门的情况下启动。
泵与风机(课后习题答案)第一章1-1有一离心式水泵,其叶轮尺寸如下:1b =35mm, 2b =19mm, 1D =178mm, 2D =381mm, 1a β=18°,2a β=20°。
设流体径向流入叶轮,如n=1450r/min ,试画出出口速度三角形,并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。
解:由题知:流体径向流入叶轮 ∴1α=90° 则:1u = 1n60D π= 317810145060π-⨯⨯⨯=13.51 (m/s )1V =1m V =1u tg 1a β=13.51⨯tg 18°=4.39 (m/s )∵1V q =π1D 1b 1m V =π⨯0.178⨯4.39⨯0.035=0.086 (3m /s )∴2m V =122V q D b π=0.0860.3810.019π⨯⨯=3.78 (m/s ) 2u =2D 60n π=338110145060π-⨯⨯⨯=28.91 (m/s )2u V ∞=2u -2m V ctg 2a β=28.91-3.78⨯ctg20°=18.52 (m/s )T H ∞=22u u V g ∞=28.9118.529.8⨯=54.63 (m ) 1-2有一离心式水泵,其叶轮外径2D =220mm,转速n=2980r/min ,叶片出口安装角2a β=45°,出口处的轴面速度2m v =3.6m/s 。
泵与风机课后思考题答案
思考题答案思考题1.在火力发电厂中有那些主要的泵与风机?其各自的作用是什么?答:给水泵:向锅炉连续供给具有一定压力和温度的给水。
循环水泵:从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。
凝结水泵:抽出汽轮机凝汽器中的凝结水,经低压加热器将水送往除氧器。
疏水泵:排送热力系统中各处疏水。
补给水泵:补充管路系统的汽水损失。
灰渣泵:将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。
送风机:向锅炉炉膛输送燃料燃烧所必需的空气量。
引风机:把燃料燃烧后所生成的烟气从锅炉中抽出,并排入大气。
2.泵与风机可分为哪几大类?发电厂主要采用哪种型式的泵与风机?为什么?答:泵按产生压力的大小分:低压泵、中压泵、高压泵风机按产生全压得大小分:通风机、鼓风机、压气机泵按工作原理分:叶片式:离心泵、轴流泵、斜流泵、旋涡泵容积式:往复泵、回转泵其他类型:真空泵、喷射泵、水锤泵风机按工作原理分:叶片式:离心式风机、轴流式风机容积式:往复式风机、回转式风机发电厂主要采用叶片式泵与风机。
其中离心式泵与风机性能范围广、效率高、体积小、重量轻,能与高速原动机直联,所以应用最广泛。
轴流式泵与风机与离心式相比,其流量大、压力小。
故一般用于大流量低扬程的场合。
目前,大容量机组多作为循环水泵及引送风机。
3.泵与风机有哪些主要的性能参数?铭牌上标出的是指哪个工况下的参数?答:泵与风机的主要性能参数有:流量、扬程(全压)、功率、转速、效率和汽蚀余量。
在铭牌上标出的是:额定工况下的各参数4.水泵的扬程和风机的全压二者有何区别和联系?答:单位重量液体通过泵时所获得的能量增加值称为扬程;单位体积的气体通过风机时所获得的能量增加值称为全压联系:二者都反映了能量的增加值。
区别:扬程是针对液体而言,以液柱高度表示能量,单位是m。
全压是针对气体而言,以压力的形式表示能量,单位是Pa。
5.离心式泵与风机有哪些主要部件?各有何作用?答:离心泵叶轮:将原动机的机械能传递给流体,使流体获得压力能和动能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
扬程:单位重量液体从泵进口截面到泵出口截面所获得的机械能。
流量qv:单位时间内通过风机进口的气体的体积。
全压p:单位体积气体从风机进口截面到风机出口截面所获得的机械能。
轴向涡流的定义:容器转了一周,流体微团相对于容器也转了一周,其旋转角速度和容器的旋转角速度大小相等而方向相反,这种旋转运动就称轴向涡流。
影响:使流线发生偏移从而使进出口速度三角形发生变化。
使出口圆周速度减小。
叶片式泵与风机的损失:(一)机械损失:指叶轮旋转时,轴与轴封、轴与轴承及叶轮圆盘摩擦所损失的功率。
(二)容积损失:部分已经从叶轮获得能量的流体从高压侧通过间隙向低压侧流动造成能量损失。
泵的叶轮入口处的容积损失,为了减小这部分损失,一般在入口处都装有密封环。
(三),流动损失:流体和流道壁面生摸差,流道的几何形状改变使流体产生旋涡,以及冲击等所造成的损失。
多发部位:吸入室,叶轮流道,压出室。
如何降低叶轮圆盘的摩擦损失:1、适当选取n和D2的搭配。
2、降低叶轮盖板外表面和壳腔内表面的粗糙度可以降低△Pm2。
3、适当选取叶轮和壳体的间隙。
轴流式泵与风机应在全开阀门的情况下启动,而离心式泵与风机应在关闭阀门的情况下启动。
泵与风机(课后习题答案)第一章1-1有一离心式水泵,其叶轮尺寸如下:1b =35mm, 2b =19mm, 1D =178mm, 2D =381mm, 1a β=18°,2a β=20°。
设流体径向流入叶轮,如n=1450r/min ,试画出出口速度三角形,并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。
解:由题知:流体径向流入叶轮 ∴1α=90° 则:1u =1n60D π=317810145060π-⨯⨯⨯= (m/s )1V =1m V =1u tg 1a β=⨯tg °= (m/s )∵1V q =π1D 1b 1m V =π⨯⨯⨯ (3m /s ) ∴2m V =122V q D b π=0.0860.3810.019π⨯⨯= (m/s ) 2u =2D 60n π=338110145060π-⨯⨯⨯= (m/s )2u V ∞=2u -2m V ctg 2a β=⨯ (m/s )T H ∞=22u u V g ∞=28.9118.529.8⨯= (m ) 1-2有一离心式水泵,其叶轮外径2D =220mm,转速n=2980r/min ,叶片出口安装角2a β=45°,出口处的轴面速度2m v =s 。
设流体径向流入叶轮,试按比例画出出口速度三角形,并计算无限多叶片叶轮的理论扬程T H ∞,又若环流系数K=,流动效率h η=时,泵的实际扬程H 是多少解:2u =2D 60n π=0.22298060π⨯⨯= (m/s )∵2m V = m/s 2a β=45°∴2w =22sin mav β= (m/s ) 画出出口速度三角形2u V ∞=2u -2m V ctg 2a β=⨯ (m/s )∵1α=90°T H ∞=22u u V g ∞=34.3130.719.8⨯= (m) 实际扬程H=K T H =K h ηT H ∞=⨯⨯ (m)1-3有一离心式水泵,叶轮外径2D =360mm ,出口过流断面面积2A =2m ,叶片出口安装角2a β=30°,流体径向流入叶轮,求转速n=1480r/min ,流量,V T q =s 时的理论扬程T H 。
设环流系数K=。
解:流体径向流入叶轮 1α=90°2u =2D 60n π=0.36148060π⨯⨯= (m/s )2m v =,V Tq A=383.8100.023-⨯= (m/s )2u v ∞=2u -2m v 2a ctg β=-⨯(m/s )T H ∞=22u u V g ∞=27.8821.589.8⨯= (m ) T H =K T H ∞=⨯ (m )1-4有一叶轮外径为300mm 的离心式风机,当转速为2890r/min 时。
无限多叶片叶轮的理论全压T p ∞是多少设叶轮入口气体沿径向流入,叶轮出口的相对速度,设为半径方向。
空气密度ρ=3m 。
解:气体沿径向流入1α=90°又叶轮出口相对速度沿半径方向2a β=90°2u =2D 60n π=0.3298060π⨯⨯=(m/s )由图知2u =2u V ∞=s∴T p ∞=22u u V ρ∞=⨯⨯(Pa )1-5有一离心式风机,转速n=1500r/min ,叶轮外径2D =600mm ,内径1D =480mm ,叶片进、出口处空气的相对速度为1w =25m/s 及2w =22m/s ,它们与相应的圆周速度的夹角分别为1β=60°,2β=120°,空气密度ρ=3m 。
绘制进口及出口速度三角形,并求无限多叶片叶轮所产生的理论全压T p ∞。
解:1u = 1n 60D π=0.48150060π⨯⨯=(m/s )2u =2D 60n π=0.6150060π⨯⨯=(m/s )1m v =11sin a w β=25⨯sin 60︒=(m/s ) 2m v =22sin a w β=22⨯sin120︒=(m/s ) 知u 、m v 、β可得速度三角形18.2560cos 2568.37cos 2111=⨯-=-=∞ a u w u v β(m/s )2u v ∞=2u -2w 2cos a β=⨯cos120︒=(m/s )()()27.214518.2568.371.581.472.11122=⨯-⨯⨯=-=∞∞∞u u T v u v u p ρ(Pa)1-6有一离心式水泵,在转速n=1480r/min 时,流量V q =89L/s ,扬程H=23m ,水以径向流入叶轮,叶轮内的轴面速度1m v =s 。
内、外径比1D /2D =,叶轮出口宽度2b =2D ,若不计叶轮内的损失和叶片厚度的影响,并设叶轮进口叶片的宽度1b =200mm ,求叶轮外径2D 、出口宽度2b 及叶片进、出口安装角1a β和2a β。
解:由V q =π1D 1b 1m V 得1D =11V m q b v π=389100.2 3.6π-⨯⨯=(m)=39mm由1D /2D =得 2D =21D =2⨯390=78(mm) 2b =2D =1u =1n 60D π=0.039148060π⨯⨯=(m/s )tg 1a β=11m v u =3.63.02= 得1a β=50° 2u =2D 60n π=0.078148060π⨯⨯=(m/s )2m v =22V q D b π=389100.0780.009π-⨯⨯⨯=(m/s )由T H ∞=22u u V g∞=23 得2u V ∞=(m/s ) ()()806.08.38/31.3704.6/2222-=-=-=∞m u a v v u ctg β85.1282=a β(数据有问题,离心泵出口安装角应是锐角,即后弯式叶片)1-7 有一离心式风机,叶轮外径2D =600mm ,叶轮出口宽度2b =150mm ,叶片出口安装角2a β=30°,转速n=1450r/min 。
设空气在叶轮进口处无预旋,空气密度ρ=3m ,试求:(1)当理论流量,V T q =100003m /h 时,叶轮出口的相对速度2w 和绝对速度2v ; (2)叶片无限多时的理论全压T p ∞; (3)叶片无限多时的反作用度τ;(4)环流系数K 和有限叶片理论全压T p (设叶片数z=12)解:(1)2u =2D 60n π=0.6145060π⨯⨯=(m/s )由,V T q =π2D 2b 2m V 得2m V =,22V Tq D b π=1000036000.60.15π⨯⨯⨯=(m/s )2w =22sin m a V β=9.83sin 30︒=(m/s ) 2V=(m/s ) (2)∵2u =s 2m V =s∴2u V ∞=2u -2m V ctg 2a β=⨯(m/s )T p ∞=ρ2u 2u V ∞=⨯⨯(Pa )(3)τ=1-222u V u ∞=1-28.5245.53⨯= ⑷由风机的斯托道拉公式:K =1-22,2222sin ()aV Tau q z u D b tg πβπβ-K =1-45.53sin 301000012(45.53)360000.60.1530tg ππ⨯︒-⨯⨯⨯⨯︒=∴T p =K T p ∞=⨯(Pa )1-8有一轴流式风机,在叶轮半径380mm 处。
空气以1v =s 的速度沿轴向流入叶轮,当转速n=1450r/min 时,其全压p =,空气密度ρ=3m ,求该半径处的平均相对速度w ∞的大小和方向。
解:u =60Dn π=67.57601450238.014.3=⨯⨯⨯(m/s ) a w v =1=(m/s )2u v =p u ρ=01.1067.572.18.692=⨯(m/s ) 由题知轴向进入1=u v ,所以uw u =1。
66.4701.1067.5722=-=-=u u v u w (m/s)42.62266.4767.575.3322222121=⎪⎭⎫⎝⎛++=⎪⎭⎫ ⎝⎛++=∞u u w w v w m/s34.3266.4767.5735.3322211=⎪⎭⎫ ⎝⎛+⨯=⎪⎪⎭⎫⎝⎛+=∞arctg w w v arctg u u β 1-9有一单级轴流式水泵,转速n=580r/min ,在叶轮直径700mm 处,水以1v =s 的速度沿轴向流入叶轮,又以圆周分速2u v =s 从叶轮流出,试求y c b t为多少设λ=1°。
解:u =60Dn π=25.21605807.014.3=⨯⨯(m/s ) 8.51===a a v w v (m/s ) 由题知轴向进入1=u v ,所以uw u =1。
95.183.225.2122=-=-=u u v u w (m/s)09.1695.1825.218.522211=⎪⎭⎫ ⎝⎛+⨯=⎪⎪⎭⎫⎝⎛+=∞arctg w w v arctg u u β ()()207.009.16/1109.16sin 8.503.22/1sin 212=+⨯-⨯=+-=∞∞tg tg tg tg v v v t b c a u u y βλβ 1-10有一后置导叶型轴流式风机,在外径2D =处,空气从轴向流入,a v =30m/s ,在转速n=2000r/min 时,圆周分速2u v =s ,求ybc t。
设λ=1°。
解:u =60Dn π=19.4960200047.014.3=⨯⨯(m/s ) 301===a a v w v (m/s ) 由题知轴向进入1=u v ,所以uw u =1。
