晶砖自动化搬运操作说明书ver 1.01．机器结构图3．机器基本参数1)电源规格: 380V AC/50Hz2)气源要求(kgf/c㎡):4-6 kgf/c㎡二. 安全本机器为自动化生产设备，必须由经过设备厂家培训的专门人员进行操作或维修保养。
所有有资格操作、维护和维修本设备的人员都必须阅读本章。
如有不明请咨询相关设计人员。
1. 人员安全事项1)运转过程中，严禁人员接近或触摸机器运转部位，以免发生危险。
2)运转过程中严禁保养维修。
3)设备启动前确定操作和维护保养人员皆已离开设备。
4)维护保养时，应先确认电源，气压源皆已关闭，方可进行维护保养。
5)未经授权许可，任何人不得拆除设备的安全装置或对设备的安全装置进行改造。
6)人员进入机器内部维护时必须正确佩戴安全帽。
2. 设备安全事项1)启动电源及气源前,请确认机台有可靠接地;请清除机台工作位置物料及杂物并确认各气缸在初始位置,以免发生危险或故障.2)开关机请按正常作业步骤。
3)气缸节流阀已配合各机构调整至最适状态，严禁擅自调整。
4)如设备移动重新联结动力电源时，请确认动力电源规格。
5)每日作业前应对设备进行点检，严禁设备带故障运转。
6)只有经授权的人员才能知道手动操作所需的密码。
3. 急停按钮与警示灯说明。
当发生紧急情况的时候，可以通过快速按下此急停按钮来达到保护的措施。
绿灯----机器自动运转中。
黄灯----表示机台动作暂停中或安全门未关好。
三机器操作流程介绍及注意事项一个大锭共49块晶砖，分别按要求摆放到两辆上料小车上，第一车25块晶砖，第二块24块晶砖。
机器人搬运晶砖依次通过上料小车，电阻率测量，尺寸测量，红外测量，少子检测，划线，最后摆放到下料小车。
1 按顺序摆放晶砖到上料小车上（注意区分上料小车和下料小车）。
第一车晶砖顺序第二车晶砖顺序2 将上下料小车推到固定位置，踩住刹车。
注意上下小车的边缘要紧靠归正（如红色线标识），如果小车与归正之间间隙过大会导致机器人取放晶砖时撞晶砖。
Fortix硅片分选机生产操作规范
硅片检测机生产操作规范一.目的为规范员工操作，提高设备管理水平，降低设备故障率，更好的促进人机磨合，使设备更好的服务于生产，特编制此规范。
二.范围本规范适用于国电光伏（江苏）有限公司硅片检测工序生产操作人员。
三.参考FORTIX设备手册四.职责4.1 熟练掌握硅片检测间的日常生产操作、设备及工夹具的掌控。
4.2 懂得生产过程中的正确防护五.定义该设备主要用来对来料硅片的尺寸、厚度、表面粘污、TTV、少子寿命等参数进行检测设备名称：Fortix硅片检测机设备型号：FWIS-300电源：380ACV+-10%、50HZ、3相压空：5bar-6bar流量：300L/min控制单元：PC控制六.Operation1开机：首先将总电源打开：然后将Fortix 机台电源（Main power）打开：将Semilab 主机和Fortix 主机的UPS 电源分别打开，如图待UPS 处于On Line 状态时，方将Fortix 和Semilab 开机! Semilab 键盘上Ctrl 两次是切换键，可以进行少子寿命模组和厚度电阻率TTV 模组之间的切换。
将Inteckplus 开机：（红色圆圈处钥匙旋转打开盖子后按下里面黑色电源开关）Intek ：点击桌面上Isolar 和Host 快捷方式进入Vision1（尺寸，油污，崩边）。
两下CTRL 键，就切换到Vision2（微裂纹）以及Vision3。
3台电脑全部软件开启后。
首先要 Handler Initialize ,然后点击右上角处vision 2、3使其显示绿色，如不能正常显示绿色 表示vision2、3未开机或者软件未打开，最后host 数据保存操作步骤：Vision 1界面选择LOT STARTVision 1界面Initialize handlerFORTIX 主机：1） 开机后打开FXA 软件，进入MMI界面；2） 点击SORTING DATA ，进入界面后进行硅片分类的设定，设定完成后依次点击SA VE TOFILE---APPL Y---CLOSE ；3） 点击LOT ID ，输入硅片的批次或单号。
太阳能硅片人工分选流程

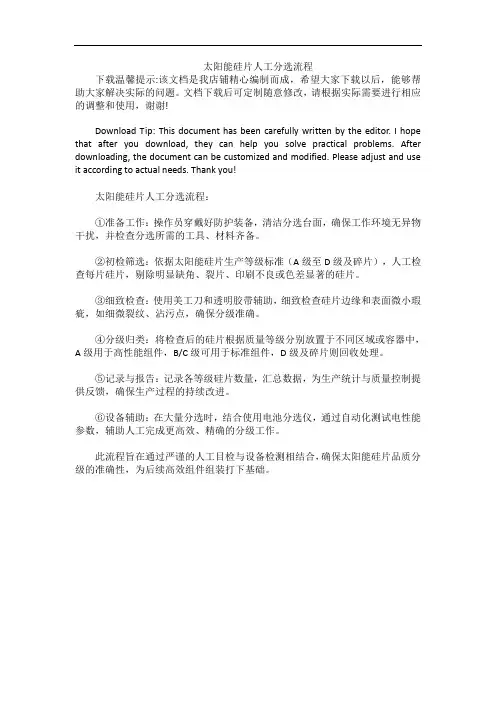

太阳能硅片人工分选流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!太阳能硅片人工分选流程：①准备工作：操作员穿戴好防护装备，清洁分选台面，确保工作环境无异物干扰，并检查分选所需的工具、材料齐备。
②初检筛选：依据太阳能硅片生产等级标准（A级至D级及碎片），人工检查每片硅片，剔除明显缺角、裂片、印刷不良或色差显著的硅片。
③细致检查：使用美工刀和透明胶带辅助，细致检查硅片边缘和表面微小瑕疵，如细微裂纹、沾污点，确保分级准确。
④分级归类：将检查后的硅片根据质量等级分别放置于不同区域或容器中，A级用于高性能组件，B/C级可用于标准组件，D级及碎片则回收处理。
⑤记录与报告：记录各等级硅片数量，汇总数据，为生产统计与质量控制提供反馈，确保生产过程的持续改进。
⑥设备辅助：在大量分选时，结合使用电池分选仪，通过自动化测试电性能参数，辅助人工完成更高效、精确的分级工作。
此流程旨在通过严谨的人工目检与设备检测相结合，确保太阳能硅片品质分级的准确性，为后续高效组件组装打下基础。
半导体分选机的工作原理
半导体分选机的工作原理
一、基本原理
半导体分选机是一种高精度、高效率的设备，用于检测、分选半导体器件。
其主要基于电学原理，通过精确测量半导体器件的电气特性如I/V特性，对器件进行快速分类。
在分选过程中，分选机通过探针与器件接触，施加特定的电信号，并测量其响应，从而判断器件的性能参数是否符合标准。
二、核心功能
1.自动检测：半导体分选机能够自动检测器件的电学特性，如电流、电压、电阻等，以及I/V特性等复杂参数。
2.快速分选：基于预先设定的参数标准，分选机能够在数秒内完成大量器件的分选。
3.精确分类：通过高精度的测量系统和算法，分选机能够将器件精确地分类到不同的等级或类别中。
4.数据管理：分选机通常配备有数据管理系统，能够记录和跟踪检测数据，方便后续的数据分析和质量追溯。
三、技术特点
1.高精度测量：采用先进的测量技术和算法，确保对半导体器件电气特性的高精度测量。
2.自动化程度高：通过自动化的机械臂和探针系统，实现快速、准确的器件定位和测试。
3.大规模并行测试：支持同时对多个器件进行测试，大大提高了
检测效率。
4.灵活的测试程序：可根据不同类型和规格的半导体器件，灵活地定制和调整测试程序。
5.易操作和维护：友好的人机界面和模块化设计，使得操作和维护变得简单便捷。
总之，半导体分选机的工作原理主要基于电学原理，通过精确测量半导体器件的电气特性，实现快速、高效的器件分选。
硅片分选机工作原理
硅片分选机工作原理
硅片分选机是一种用于分选硅片的设备，其工作原理如下：
1. 硅片进料：硅片通过进料口进入分选机。
2. 光源照射：硅片经过光源照射后，会产生反射光。
3. 光电传感器检测：光电传感器会检测反射光的强度和颜色，并将其转换成电信号。
4. 信号处理：电信号经过信号处理器处理后，会得到硅片的相关信息，如大小、形状、颜色等。
5. 分选：根据硅片的相关信息，分选机会将硅片分为不同的等级或类别。
6. 出料：分选好的硅片通过出料口离开分选机。
总的来说，硅片分选机通过光电传感器检测硅片的反射光，然后根据信号处理器处理后的信息进行分选，从而实现对硅片的分级或分类。
