第七章变电站综合自动化PPT课件
第7章变电站的综合自动化简介
统的壁挂式主接线模拟板，被CRT屏幕上的实时主
接线画面所取代；传统的断路器分、合闸操作，被
用鼠标或键盘在CRT屏幕上的控制所取代。传统的
声、光报警信号，被CRT屏幕画面中闪烁文字提示
或语言报警所取代。
（4）运行管理智能化 智能化不仅表现在传统的自动化功能上，如自动 报警、电压和无功的自动控制、小接地电流系统的 单相接地的自动选线以及事故判别与记录等方面。
集中式
分层分 布式
适用于变电站的回 路数较少，一次设 备比较集中，信号 电缆不长，易于设 计、安装和维护的 中低压变电站。 适用于更新建设的 中、大型企业总降 压变电站。
分布分 散式
减少了二次设备和电缆、投 资少、安装调试简单、维护 方便、站地面积小、组态灵 活、可靠性高、抗干扰能力 强、扩展性和灵活性好。
更重要的是实现故障分析和恢复操作的智能化，以
及自动化系统本身的故障自诊断、自闭锁和自恢复
等功能。
（5）测量显示数字化
变电站实现综合自化后，利用庞大的监控系
统，改变了传统人工抄表记录和指针式仪表的测量，
取而代之的是用微机控制的打印机和CRT显示屏。
这不仅使得所有数据清晰可见，减轻了工作人员的
劳动强度，而且大大的提高了测量精度和管理的科
三、变电站综合自动化系统的基本功能
操作控制
人机联系 通信
微机保护 自诊断
返 回
7-2 变电站综合自动化的结构形式
一、集中式
这种结构按信息类 型划分功能，其系统功
能模块与硬件无关，各
功能模块的连接通过模 块化软件实现。 集中采集变电站的模拟量、开关量和数字量等 信息，集中进行计算和处理，完成系统的监视、保 护和控制等功能。
变电站综合自动化
变电站综合自动化一、引言变电站综合自动化是指利用现代信息技术和自动控制技术，对变电站的运行、监控、保护和管理进行全面自动化的系统。
通过对变电设备、电力系统和运行状态的实时监测与分析，自动化系统能够提高变电站的运行效率和可靠性，减少人为操作错误，提升电网的安全性和稳定性。
二、系统组成变电站综合自动化系统主要由以下几个部份组成：1.监控与调度系统：通过监测变电设备的状态、运行参数和电力系统的运行状况，实时掌握变电站的运行情况，并进行远程调度和控制。
2.保护与自动化系统：利用现代保护装置和自动化设备，对变电设备进行保护和控制，实现对电力系统的自动化操作。
3.通信与网络系统：建立可靠的通信网络，实现变电站内各个设备之间的数据传输和信息交换，同时与上级电网调度中心进行数据互联。
4.数据采集与处理系统：通过传感器和数据采集装置，对变电设备的运行参数进行实时采集，并经过处理和分析，提供给监控与调度系统和保护与自动化系统使用。
5.辅助设备与配套系统：包括UPS电源系统、空调系统、防火系统等，为变电站综合自动化系统提供必要的支持和保障。
三、功能特点变电站综合自动化系统具有以下功能特点：1.远程监控与调度：通过监控与调度系统，运维人员可以远程实时监测变电站的运行状态，掌握设备的运行参数和电力系统的负荷情况，及时发现问题并进行调度和控制。
2.自动保护与控制：保护与自动化系统能够实时监测电力系统的电流、电压、频率等参数，一旦发生故障或者异常情况，能够迅速做出反应，实现自动保护和控制，避免事故扩大和设备损坏。
3.数据采集与分析：数据采集与处理系统能够对变电设备的运行参数进行实时采集，并通过数据处理和分析，提供给运维人员有关设备状态和运行趋势的信息，为决策提供支持。
4.故障诊断与预测：通过对数据的分析和比对，自动化系统能够识别设备故障的原因和位置，并预测设备的寿命和维护周期，提前进行维护，降低故障率和维修成本。
5.安全与可靠性提升：变电站综合自动化系统的运行能够减少人为操作错误，提高运维人员的工作效率和安全性，同时通过自动保护和控制，提升电网的安全性和稳定性。
电力系统自动化原理及应用3变电站综合自动化系统课件
3.1 概 述
一、变电站自动化的产生
变电站自动化是应用控制技术、信息技术和通信技术， 通过计算机软硬件系统或自动装置代替人工进行各种运行 作业，提高变电站运行、管理水平的一种自动化系统。变 电站自动化的范畴包括综合自动化技术、远动技术、继电 保护技术及变电站其他智能技术等。
随着微电子技术、计算机技术和通信技术的发展，变 电站综合自动化技术也得到了迅速发展。近几年来，变电 站综合自动化已成为热门话题，引起了电力工业各部门的 注意和重视，并成为当前我国电力工业推行技术进步的重 点之一。
7、变电站综合自动化系统的数据通信技术有哪些? 8、什么是故障录波? 什么是事件顺序记录? 什么是事
故追忆? 9、综合分析图3-40所示变电站综合自动化系统。
3.4 变电站微机防误原理
1、五防闭锁内容
– 防止带负荷拉、合刀闸 – 防止误入带电间隔 – 防止误分、合断路器 – 防止带电挂接地线、合接地刀闸 – 防止带接地刀闸或临时接地线合隔离开关 • 微机防误闭锁功能
2、微机五防闭锁结构
– 微机模拟盘 – 电脑钥匙 – 机械编码锁 微机防误闭锁功能
3.5 变电站数据通信技术
基于九区图的综合控制
利用实时监测的电压和无功 2个判别量构成变电站综合自动 控制策略。综合逻辑判据是基于 给出的固定电压和固定无功的上 下限特性，把电压和无功平面分 割成9个控制区，各个区域对应 不同的控制策略，对有载调压变 压器和电容器组进行控制。
运行区域的控制策略表
四、备用电源自投控制子系统
1、故障录波意义
(1) 正确分析事故原因并研究对策。 (2) 根据录取的波形图，可以正确评价继电保护和自
动装置工作的正确性 (3) 根据录波图中示出的零序电流值，可以较正确地
7 提高变电站自动化系统可靠性的措施
3）场的干扰现象
① 工频磁场
（稳态磁场和短路故障时的暂态磁场）
② 脉冲磁场
(雷击、短路事故和断路器操作)
③ 阻尼振荡磁场
（高、中压站中，操作隔离开关时）
④ 辐射磁场
（无线电台、电视台、移动式无线电）
内部干扰 由自动化系统结构、元件布置和生产工艺等决定
主要有：杂散电感、电容引起的不同信号感应； 交流声、多点接地造成的电位差干扰；
RAM,EPROM中数据或标志出错;
§7-3
变电站抗干扰的措施
针对电磁干扰的三要素进行 消除或抑制干扰源; 切断电磁耦合途径; 降低装置本身对电磁干扰的敏感度
1、抑制干扰源的影响 （1）屏蔽措施 ① 一次设备与自动化系统输入、输出的连 接采用带有金属外皮（屏蔽层）的控制 电缆，电缆的屏蔽层两端接地 ② 二次设备内，各类中间互感器的一、二 次绕组之间加设屏蔽层，起电磁场屏蔽 作用，防止高频干扰进入
① 电源回路干扰的后果 交流电源、直流电源; 计算机电源受干扰，往往造成计算机工 作不稳定，甚至死机 ② 模拟量输入通道干扰的后果
轻则影响采样精度和计算的正确性; 重则可能引起微机保护误动，甚至还可 能损坏元器件
③ 开关量输入、输出通道干扰的后果
④ CPU和数字电路受干扰的后果 影响CPU正常工作;
解决办法：
抑制干扰源产生的电磁干扰（滤波、屏蔽和接地） 切断干扰的传播途径 提高敏感设备抗电磁干扰的能力
（降低对干扰源的敏感度）
2、变电站内电磁干扰产生的原因及其特点 （1）电磁干扰源分析 外部干扰源 1）交流电源及直流电源受低频扰动现象 ① 电压波动。大负荷变化，周期性或非周期性， 幅值不超过±10%额定 ； ② 电压突降和中断。 ↓ 90%额定值；中断； ③ 谐波污染。非线性电压/电流特性如大功率整流器； ④ 非工频整数倍数的谐波。源于电焊机等； ⑤ 电力线附加信号干扰

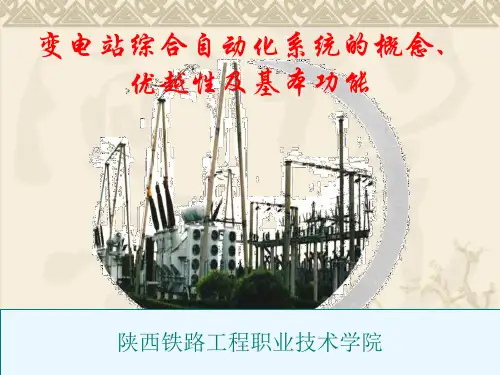

变电所综合自动化的概念、特点及基本功能
变电站综合自动化系统的特点
功能综合化
变电变站电综站合综变自合电动自站化动实系化现统的综是另合个一自技个动术最化密大后集特，、点不多是论 种专运业行技管术理是相智有互能人交化值错。班、。相还互是配无合人的值系班统，。操它作是人
要求，它的工作不受监控系统和其他子系统的影响。 (2) 具有故障记录功能。 (3) 具有与统—时钟对时功能，以便准确记录发生故障
和保护动作的时间。 (4) 存储多种保护整定值 (5) 当地显示与多处观察和授权修改保护整定值。 (6) 设置保护管理机或通信控制机，负责对各保护单元
特征
A. 功能综合化 B. 结构微机化 C. 操作监视屏幕化 D. 运行管理智能化
优点
A. 以全微机化的新型二次设备替代常规设备，尽量 做到硬件资源、信息资源共享。
B. 用不同的模块软件实现常规设备的各种功能， C. 用计算机局域网代替大量信号电缆的连接， D. 用主动模式代替常规的被动模式， E. 简化了变电站二次部分的硬件配置，减轻了安装
测量显示数字化 操作监视屏幕化 运行管理智能化
判微别机与监事的控故监子记视系录与统，操综事作合件。了顺常原序规来记庞的录大仪，的表制模屏表拟、打屏操印被， 不 式 控 的 几仪 统 仪 明 印 且作 号 的 监 和1同 结 制 系器 厅 表 了 报 提屏 系 保 控 小个自 和 系 功 安 系 视综配 构 等 统长， ， 全 。 表 高微 还、 统 护 子 电微动 故 统 能 全 统 一合置 ， 各 。期其 彻 被 而 所 了机 可模 等 装 系 流处报 障 本 。 可 所 次通自 —的 子C以确 底 原 代 测保 根拟 功 置 统 接理R警 恢 身 这 靠 无 设C常 的 标 字 和 过过动 个单 系T来度 改 来 替 量护 据屏 能 。 结 地R器显等 复 的 对 性 法 备规 跳 操 牌 文 计T网化 综片 统，低 变 的 。 精子 用和 ； 合 等屏同示； 操 故 于 是 实 、在 、 作 报 字 算络系 合机 联变、 了 人 这 度系 户变 ， 子幕时器） 作 障 提 非 现 而断 合 或 警 提 机、统 自或 接电读 原 工 不 和统 的送 综 系上并上吏 智 自 高 常 的 本路 闸 键 信 示 上总内 动微 起站数 来 抄 仅 管需器 合 统代的行的重 能 诊 变 必 。 身器 操 盘 号 或 的线各 化型 来采不 的 表 减 理要屏 了 的替实工数要 化 断 电 要 常 的安 作 操 ， 语C将计子 系，用轻方 测 记 的，、故 功了时R作字的；、站的规故装，作被言T微算系统构指了便 量 录 科微远障能电主显，显是，而自的的障处被所报C机机统可成针值。手则学动机录。磁接R示实示能也且闭运二必或代警CT保组利以一式班采段完性装保波式线屏器R现所实是能锁行次须控替所T护成各有个仪员用，全。置护、或画屏幕，各代现常实和管设靠制；取、。功分1表的微常由、子故晶面幕画可种几替故规现自理备维屏常代数采能级作劳机规打中系障体取上面以功个，障的自恢水只护上规，据用模分为动监指印央统测管代的闪监能甚直分二动复平能人进的即采分块布测。控针机信和距式；鼠烁视。至观析次化等和监员行光通集布由式量而系式打、、
综合自动化ppt课件
微机保护 (u、i)
(跳合闸)
用于屋内外配电装置距主控室较近的变电所。
精选ppt课件2021
5
牵引变电所综合自动化系统
（2）分层分布式结构、保护装置分散的变电所综合自动化 系统
该结构与分层分布式结构、集中监控变电所综合自动化系 统相似，主要用于屋外配电装置占地面积大，且离主控制 室较远，保护、控制装置分散安装于户外设置的保护小间 内的变电所。
设备操作、故障状态采用屏幕监视，值班人员面对大屏 幕显示器进行变电站所有设备的全面监视与操作。例如用 CRT画面实时显示主接线运行状况；由CRT光标操作来完成 断路器跳合闸操作；采用CRT画面闪烁、文字提示和报警音 响取代常规中央信号盘、控制盘的有关设备等，为值班人员 提供了方便直观的监控条件。
运行管理智能化、自动化。智能化自动化功能一方面表 现在事件顺序记录、自动报表、自动录波、事故判别与处理 等诸多方面，进一步的智能化则可构造各种专家系统，执行 故障诊断、防误操作、报警信号处理等专门任务。这些为无 人值班和供电系统信息化创造良好条件。
精选ppt课件2021
9
牵引变电所综合自动化系统
3.牵引变电所综合自动化主要功能 变电所综合自动化系统主要功能和整体综合功能，包括
监控与中央信号、微机保护、故障点自动测距与录波、开 关投切、无功等综合补偿的自动控制、远动，以及自检、 自诊断等功能。
监控主机系统功能 主要完成实时数据（模拟量）与设备运行状态（开关量）
精选ppt课件2021
4
牵引变电所综合自动化系统
（1）分层、分布式结构集中组盘的变电所综合自动化系统
供电段
管理终端
继电保护 终端
网络接口
ቤተ መጻሕፍቲ ባይዱ
变电站综合自动化
变电站综合自动化变电站综合自动化是指利用先进的信息技术和自动化控制技术，对变电站的各个系统进行集成和优化，实现对变电站设备的监控、控制和管理。
通过综合自动化系统，可以提高变电站的运行效率和可靠性，降低运维成本，提升供电质量和安全性。
一、综合自动化系统架构变电站综合自动化系统主要包括以下几个子系统：监控与控制子系统、保护与自动化控制子系统、通信与网络子系统、数据管理与分析子系统以及人机交互子系统。
1. 监控与控制子系统监控与控制子系统是变电站综合自动化系统的核心部分，主要负责对变电站各个设备进行实时监测和控制。
通过传感器和执行器与各个设备连接，实时采集设备状态和运行数据，并通过监控终端进行显示和操作。
监控与控制子系统可以实现对变电站的远程监控和控制，提高运维效率和响应速度。
2. 保护与自动化控制子系统保护与自动化控制子系统主要负责对变电站设备进行保护和自动化控制。
通过保护继电器和自动化装置，对变电站设备的电气参数进行监测和保护，当设备出现故障或超过设定的安全范围时，及时采取措施进行保护和自动化控制。
保护与自动化控制子系统可以提高变电站的安全性和可靠性，减少事故的发生。
3. 通信与网络子系统通信与网络子系统主要负责变电站内部各个子系统之间的通信和数据传输，以及与上级调度中心之间的通信。
通过网络设备和通信协议，实现数据的传输和共享，确保各个子系统之间的协调和一致性。
通信与网络子系统可以提高变电站的信息化水平和运行效率。
4. 数据管理与分析子系统数据管理与分析子系统主要负责对变电站的数据进行采集、存储、处理和分析。
通过数据采集终端和数据库管理系统，实时采集变电站各个设备的运行数据，并进行存储和分析。
数据管理与分析子系统可以提供数据支持和决策依据，优化变电站的运行管理和维护策略。
5. 人机交互子系统人机交互子系统是变电站综合自动化系统与操作人员之间的接口，主要包括监控终端、操作终端和报警系统。
通过人机交互子系统，操作人员可以实时监测变电站的运行状态和设备参数，进行远程控制和操作，并及时响应设备故障和报警信息。
变电站综合自动化原理和系统
历史数据库自动保存在硬盘上，根据硬盘容量，历史库内可保存一年到三年的数据，历史 数据库还可以转存到软盘或磁带上长期保存。
CPU负载：全功能节点平均负载 <40%。
遥测量：遥测合格率>99%。
开关量：遥信正确率99.9%。
遥控：遥调正确率100%。
整理ppt
14
二、主要技术指标
系统响应时间：
• 遥信变化≤2秒
• 4.3 保护装置的开关量采集回路采用光电隔离电路，控制输出信号经光耦以空接点方式 输出，保证了保护装置内部和外部电路的有效隔离，大大增强了装置的抗干扰性。
• 4.4 保护装置采用模块化设计，插件统一，具有良好的互换性。各单元彼此独立其装置 内的监控、保护、自动装置等部分也相互独立。监控功能退出，不影响保护等其它功 能。保护CT与测量CT分开，满足各自的精度要求和性能要求。电气量交流采样，对 220V直流电压、主变温度不宜采用交流采样的采用直流变送器变换为0-5V。保护装置 自身故障上报至监控系统和远方调度中心。各保护装置设置软、硬压板。软压板由软 件中的控制字来设置，硬压板置于保护屏上。
• 将每个设备通过以太网口直接并入到以太网交换机中。网络通讯协议全部固化在专用 芯片上，完全符合ISO定义的开放系统互连模型，协议的每一层面面向测控网都是最优 的，可使控制信号非常可靠地传输。
• 可根据数据特征进行不同处理，故障信息自动上报与巡测相结合，使站内通讯信息传 送更加合理化，合理分配通讯负荷，彻底克服了主从式网络结构的瓶颈现象。
防跳回路。 • 遥信：16路开关量输入,断路器位置、刀闸位置、装置异常、远方/就地、控回断线、PT断线、重合
闸动作、储能状态、压力异常报警、压力异常闭锁和保护动作信号自动上传。 • 遥测：P、Q、U、Ia、Ib、Ic、Ua、Ub、Uc、COSφ
变电站综合自动化.ppt课件
变电站综合自动化系统的基本功能体现在下述5个子系统的功能中： 1. 监控子系统 (1) 数据采集 对供电系统运行参数的在线实时采集是变电所自动化系统的基本功能之一，变电站的数据包括模拟量、开关量和电能量。 （2）数据处理与记录 数据处理的内容为电力部门和用户内部生产调度所要求的数据。 1) 变电所运行参数的统计、分析与计算 2) 变电所内运行参数和设备的越限报警及记录 3) 变电所内的事件记录
回顾：电力系统自动化的分类（按运行管理区域分类）
调度自动化
发电厂自动化
火电厂自动化
水电厂自动化
配电网自动化
变电所综合自动化和数字化变电所
常规的变电站存在的问题： ★ 安全性、可靠性不能满足电力系统发展的需求。 ★ 不适应电力系统快速计算和实时性要求。 ★ 供电质量缺乏科学的保证。 ★ 不利于提高运行管理水平。 ★ 维护工作量大，设备可靠性差。 ★ 占地面积大，增加征地投资。
三、变电站综合自动化的发展概况
1、国外变电站综合自动化的早期发展概况 国外变电站自动化的研究工作始于20世纪70年代。70年代末，英、西德、意大利、澳大利亚等国新装的远动装置都是微机型的。 变电站综合自动化的研究工作，于70年代中、后期开始。1975年由关西电子公司和三菱电气有限公司合作，研究配电变电站数字控制系统。1979年9月完成样机，称为SDCS-1型，12月在变电站安装运行，1980年开始商品化生产。 SDCS-1型由13台微机组成。如下图，它具有对一个77kV/6.6kV的配电变电站的全部保护和控制功能。该变电站具有3台变压器，4回77kV进线，36回6.6kV馈电线路。
4、国内无人值班的发展简况
☞早期的无人值班变电站没有自动化功能。只适合不重要的35KV变电站。 ☞20世纪60年代，进入了远方监视的无人值班阶段。 ☞20世纪80年代后期，无人值班技术又上了一个台阶。促进了调度自动化实用化的深入开展和电网调度管理水平的提高。 ☞国家电力调度通信中心于1993年12月28日发布了调自 [ 1994 ] 2号文件《关于在地区电网中实施变电站遥控和无人值班的意见》。 该文件明确指出实行变电站遥控和无人值班是可行的，是电网调度管理的发展方向，并明确指出各单位要积极稳妥地开展此项工作，要根据当地的实际情况，因地制宜，统筹安排，综合考虑，做好规划，逐步实施。根据需要有些地区可考虑新建变电站一步到位，即按无人站设计建设，尤其是地区变电站 。该文件对全国无人值班变电站的建设起了很大的推动作用。
变电站综合自动化
变电站综合自动化简介变电站综合自动化是指通过计算机技术和自动化控制技术，对变电站的各个环节进行集成、控制和管理的一种技术手段。
通过变电站综合自动化，可以实现对变电站的设备、数据和运行状态进行实时监测、控制和管理，提高变电站的运行效率和可靠性。
变电站综合自动化的核心技术SCADA系统SCADA系统〔Supervisory Control And Data Acquisition〕是变电站综合自动化的核心技术之一。
该系统通过采集变电站的设备数据，将数据传输到中央控制中心，并实时显示设备状态。
同时，SCADA系统还可以通过控制命令实现对变电站设备的远程控制。
通过SCADA系统，运维人员可以及时监控变电站的运行状态，及时发现并解决问题，提高变电站的稳定性和可靠性。
分布式控制系统分布式控制系统〔Distributed Control System〕是变电站综合自动化的另一个核心技术。
该系统通过将变电站的控制功能分散到多个子系统中，实现对整个变电站的分布式控制。
通过分布式控制系统，可以实现对变电站设备的监测、控制和调度。
同时，分布式控制系统还可以根据变电站的运行状况进行自动调节和优化，提高变电站的运行效率和可靠性。
通信技术通信技术在变电站综合自动化中起着重要的作用。
通过通信技术，可以实现变电站设备之间的数据交换和控制命令传递。
常用的通信技术包括以太网、无线通信、工业总线等。
通过合理选择通信技术，可以确保变电站各个设备之间的稳定和可靠的通信连接，从而实现变电站的集成控制。
变电站综合自动化的应用变电站设备监控变电站综合自动化可以实现对变电站各个设备状态的实时监测。
通过传感器采集设备的运行数据，SCADA系统可以及时显示设备的状态和参数。
当设备出现异常或故障时，系统会及时报警，并通过分布式控制系统对设备进行相应的控制。
这样可以及时发现问题并采取措施，从而提高设备的可靠性和平安性。
变电站运行调度变电站综合自动化可以实现对变电站的运行调度。
变电站综合自动化系统课件
变电站综合自动化系统课件一、引言随着电力工业的快速发展，变电站的数量和规模也在不断扩大。
变电站综合自动化系统是现代电力系统的重要组成部分，它利用先进的计算机技术、通信技术和传感器技术，实现对变电站设备的远程监控、保护、调整和管理。
本课件将介绍变电站综合自动化系统的基本概念、系统组成、功能特点以及发展趋势。
二、变电站综合自动化系统的基本概念变电站综合自动化系统是指利用先进的计算机技术、通信技术和传感器技术，实现对变电站设备的远程监控、保护、调整和管理的一种自动化系统。
它通过对变电站内的电流、电压、温度、压力等参数的监测和调整，以及对断路器、隔离开关、变压器等设备的远程控制，实现对变电站的智能化管理。
三、变电站综合自动化系统的系统组成变电站综合自动化系统主要由以下几个部分组成：1、监控系统：实现对变电站设备的实时监测和控制，包括对电流、电压、温度、压力等参数的监测和对断路器、隔离开关、变压器等设备的远程控制。
2、保护系统：负责对变电站设备进行保护，包括对电力线路、变压器的保护和对故障的预警和隔离。
3、通信系统：实现各子系统之间的数据传输和信息交换，包括对监控系统、保护系统和调度系统的数据传输。
4、调度系统：负责对变电站的运行进行调度和管理，包括对电力负荷的分配和调整以及对故障的处理和恢复。
5、电源系统：为整个系统提供稳定的电源供应，包括UPS电源、蓄电池等设备。
四、变电站综合自动化系统的功能特点变电站综合自动化系统具有以下功能特点：1、远程监控：通过计算机技术和通信技术实现对变电站设备的远程监控，方便管理人员对变电站的运行情况进行实时掌握。
2、保护功能：通过对变电站设备的保护，实现对电力线路、变压器的保护和对故障的预警和隔离，保证电力系统的稳定运行。
3、数据传输：实现各子系统之间的数据传输和信息交换，方便管理人员对变电站的运行情况进行实时掌握和对电力负荷的分配和调整。
4、智能化管理：通过对变电站的智能化管理，实现对电力系统的自动化控制和管理，提高电力系统的运行效率和安全性。
