老鹰山发射台防雷接地系统
高山无线发射台广播电视发射机房的雷电防护研讨
高山无线发射台广播电视发射机房的雷电防护研讨随着现代科技的进步，广播电视发射机房的雷电防护成为了一个非常重要的问题。
特别是针对高山无线发射台这种位于山顶、周围没有任何高建筑物的设施，雷电防护更是至关重要。
下面本文将就此进行一些研讨。
一、高山无线发射台的特点高山无线发射台的最大特点，就是它位于山顶，周围没有任何高建筑物或者树木等物体。
在雷电天气中，这样的无线发射台极容易成为天降雷劫的目标。
因此，防雷措施要比平地上的电视发射台要严密得多。
其次，高山无线发射台的气象条件也和平地有很大的不同。
由于它高处的位置，常常会受到各种自然力的影响，比如大风、突然的暴雨等。
这些气象条件也需要在雷电防护中考虑到。
1、避雷针高山无线发射台的第一道防线，就是避雷针。
避雷针是经过科学计算设计的，能够通过导电材料将集中的闪电放电导向地面，从而保护处于其保护范围内的建筑物。
在安装避雷针时，应该在发射塔顶上进行，这样能够更为有效地保护发射塔内部的电子设备。
2、接地系统接地系统也是非常重要的防雷措施。
通过接地，能够使得引入的大气电荷有效地分散到地面上，降低电荷密度，从而保护电子设备免受雷电的影响。
在安装接地系统时，应该选用能够有效防止局部放电的高品质接地材料。
3、储雷装置储雷装置是一种能够将雷电放电引导至地面的设备，当外界产生雷电时，通过这样的装置将雷电藏于其内部，从而维护内部电子设备的正常运行。
储雷装置的选择，需要根据放电强度、储雷容量等各项因素进行详细的计算及设计。
4、屏蔽装置屏蔽装置是使用金属网或者金属板等材料来进行封闭，以避免外部静电场的干扰。
安装屏蔽装置能够将外部的瞬时电场分散，从而保护电子设备不受雷电的干扰。
三、结语虽然现代科技设备已经非常先进，但在高山无线发射台的雷电防护方面，还需要更多的实践和研究。
毕竟，雷电是非常难以预测的自然现象，需要我们不断尝试、探索更为有效的防雷措施，确保电子设备的安全稳定运行。
浅谈中波发射台综合防雷接地措施
18Internet Communication互联网+通信引言：中波发射台一般位于地势平坦开阔的城市郊区，由于附近高层建筑较少，中波天线作为周边唯一高耸建筑物，夏季雷雨天气极易遭受雷击，雷电电流可能通过天线、馈线、供电线路、通信线缆等多种途径引入发射机房，导致天调网络、发射机及机房电子设备遭雷击损坏造成长时间停播。
为确保雷雨天气下的安全播出，减少停播率，必须做好中波发射台的防雷保护工作。
一、雷电的危害雷电是危及人身生命安全和设备稳定运行的一种云层自然放电现象，每年由于雷电原因直接或间接引起的人员伤亡、设备设施损毁事件不计其数。
从雷电造成的危害情况来分，主要分为直击雷、感应雷和雷电波等三种情况，其破坏方式包括热效应、机械力和电磁力。
1.1直击雷直击雷是云层与地面突出物体之间直接放电形成的，当雷云同地面突出物体之间的电场强度达到空气的击穿强度时，地面突出物体就成为雷电的泄放通道，它们之间发生的自然放电现象被称为直击雷。
其特点是在瞬间（通常只有几微秒到几百微妙）可以产生非常大的能量，并通过机械振动和高温高热的方式使地面突出物体遭受严重破坏，当雷电流通过各类电器设备的时候，就会破坏电器设备的绝缘、引起火花、造成电器设备燃烧或者爆炸等，从而造成电器设备的彻底损毁。
1.2感应雷静电感应与电磁感应等两种现象均会导致感应雷的形成。
静电感应是指带电雷云在接近地面的时候，地面金属导体会因为静电感应而产生大量的异性电荷，等到雷云放电结束后，金属导体所束缚的异性电荷被释放成为自由电荷，会形成很高的感应电压，导致金属导体放电引起电器设备损坏。
电磁感应是指在发生雷击的时候，雷电流会在附近空间中形成不断变化的强大感应电磁场，通过电磁感应效应使附近的金属导体和电器设备上产生很大的感应电流，从而损坏电器设备内部的各类电子元件。
1.3雷电波雷电波是指直击雷或感应雷的雷电流通过输电线路、通信电缆等架空金属线路进行迅速传播的雷电冲击波，雷电波沿着输电线路、通信电缆侵入与其连接的各种通信电子设备，并造成严重破坏。

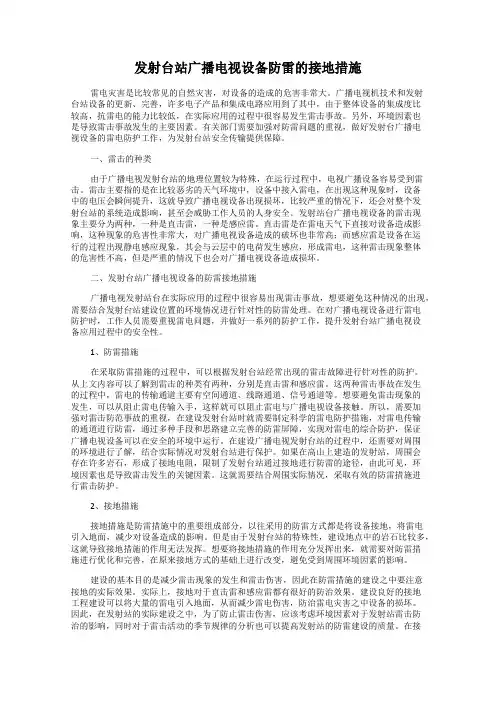

发射台站广播电视设备防雷的接地措施
发射台站广播电视设备防雷的接地措施雷电灾害是比较常见的自然灾害，对设备的造成的危害非常大。
广播电视机技术和发射台站设备的更新、完善，许多电子产品和集成电路应用到了其中，由于整体设备的集成度比较高，抗雷电的能力比较低，在实际应用的过程中很容易发生雷击事故。
另外，环境因素也是导致雷击事故发生的主要因素。
有关部门需要加强对防雷问题的重视，做好发射台广播电视设备的雷电防护工作，为发射台站安全传输提供保障。
一、雷击的种类由于广播电视发射台站的地理位置较为特殊，在运行过程中，电视广播设备容易受到雷击。
雷击主要指的是在比较恶劣的天气环境中，设备中接入雷电，在出现这种现象时，设备中的电压会瞬间提升，这就导致广播电视设备出现损坏，比较严重的情况下，还会对整个发射台站的系统造成影响，甚至会威胁工作人员的人身安全。
发射站台广播电视设备的雷击现象主要分为两种，一种是直击雷，一种是感应雷。
直击雷是在雷电天气下直接对设备造成影响，这种现象的危害性非常大，对广播电视设备造成的破坏也非常高；而感应雷是设备在运行的过程出现静电感应现象，其会与云层中的电荷发生感应，形成雷电，这种雷击现象整体的危害性不高，但是严重的情况下也会对广播电视设备造成损坏。
二、发射台站广播电视设备的防雷接地措施广播电视发射站台在实际应用的过程中很容易出现雷击事故，想要避免这种情况的出现，需要结合发射台站建设位置的环境情况进行针对性的防雷处理。
在对广播电视设备进行雷电防护时，工作人员需要重视雷电问题，并做好一系列的防护工作，提升发射台站广播电视设备应用过程中的安全性。
1、防雷措施在采取防雷措施的过程中，可以根据发射台站经常出现的雷击故障进行针对性的防护。
从上文内容可以了解到雷击的种类有两种，分别是直击雷和感应雷。
这两种雷击事故在发生的过程中，雷电的传输通道主要有空间通道、线路通道、信号通道等。
想要避免雷击现象的发生，可以从阻止雷电传输入手，这样就可以阻止雷电与广播电视设备接触。

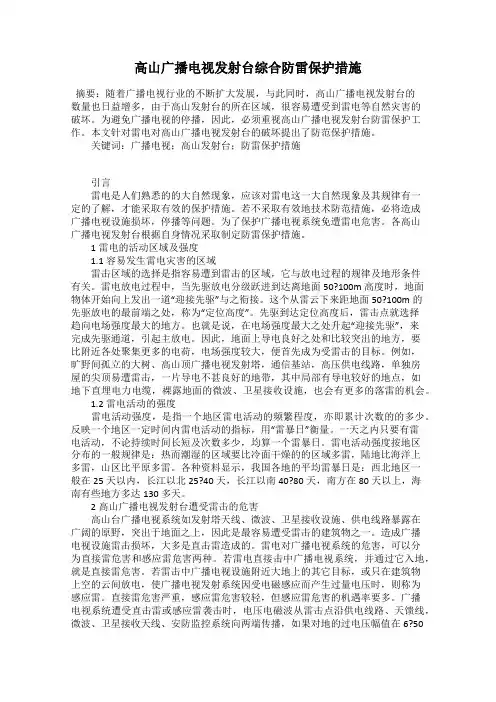

高山广播电视发射台综合防雷保护措施
高山广播电视发射台综合防雷保护措施摘要：随着广播电视行业的不断扩大发展，与此同时，高山广播电视发射台的数量也日益增多，由于高山发射台的所在区域，很容易遭受到雷电等自然灾害的破坏。
为避免广播电视的停播，因此，必须重视高山广播电视发射台防雷保护工作。
本文针对雷电对高山广播电视发射台的破坏提出了防范保护措施。
关键词：广播电视；高山发射台；防雷保护措施引言雷电是人们熟悉的的大自然现象，应该对雷电这一大自然现象及其规律有一定的了解，才能采取有效的保护措施。
若不采取有效地技术防范措施，必将造成广播电视设施损坏，停播等问题。
为了保护广播电视系统免遭雷电危害。
各高山广播电视发射台根据自身情况采取制定防雷保护措施。
1雷电的活动区域及强度1.1容易发生雷电灾害的区域雷击区域的选择是指容易遭到雷击的区域，它与放电过程的规律及地形条件有关。
雷电放电过程中，当先驱放电分级跃进到达离地面50?100m高度时，地面物体开始向上发出一道“迎接先驱”与之衔接。
这个从雷云下来距地面50?100m的先驱放电的最前端之处，称为“定位高度”。
先驱到达定位高度后，雷击点就选择趋向电场强度最大的地方。
也就是说，在电场强度最大之处升起“迎接先驱”，来完成先驱通道，引起主放电。
因此，地面上导电良好之处和比较突出的地方，要比附近各处聚集更多的电荷，电场强度较大，便首先成为受雷击的目标。
例如，旷野间孤立的大树、高山顶广播电视发射塔，通信基站，高压供电线路，单独房屋的尖顶易遭雷击，一片导电不甚良好的地带，其中局部有导电较好的地点，如地下直埋电力电缆，裸露地面的微波、卫星接收设施，也会有更多的落雷的机会。
1.2雷电活动的强度雷电活动强度，是指一个地区雷电活动的频繁程度，亦即累计次数的的多少。
反映一个地区一定时间内雷电活动的指标，用“雷暴日”衡量。
一天之内只要有雷电活动，不论持续时间长短及次数多少，均算一个雷暴日。
雷电活动强度按地区分布的一般规律是：热而潮湿的区域要比冷面干燥的的区域多雷，陆地比海洋上多雷，山区比平原多雷。
高山发射台改造系列四：高低压系统和防雷接地系统设计方案
高山发射台改造系列四：高低压系统和防雷接地系统设计方案张树春，张汉东，乔凯(宁夏广播电视台，银川750004)摘要：本本文阐述了宁夏罗山转播台高低压系统及防雷接地系统设计遵循的标准与规范，设计思路及具体设计方案。
关键词：母联；互投；隔离；防雷接地；接地电阻Technology StudyDCW技术研究文章编码：1672—7274 (2017) 11—0027—03doi : 10.3969/J .ISSN .1672-7274.2017.11.008中图分类号：TN 948.5 文献标示码：B高低压系统是高山发射台技术系统最重要的组 成部分，没有电，不仅正常播出无法进行，照明、取 暖、吃饭、卫生等和生活息息相关的问题都无法解 决。
有电安全播出工作可以“万无一失”，停电则“一 失万无”。
高低压供配电系统的设计方案，首先要符 合总局62号令的相关要求；其次是征得当地供电部 门的同意，不符合本地规范没法入网；第三要设计 合理、操作简便、运行稳定，始终牢记百年大计质量 第一的宗旨，切不可麻痹大意，否则后患无穷。
罗山处于雷电多发地区，防雷击也是重中之 重。
首先从雷电泄放角度，各个单体建筑的接地电 阻要满足设计要求；其次从防雷电侵入角度，在高 压变压器之后增加了防雷隔离变压器，杜绝了雷电 的进入途径；第三多角度、多层次预防雷击。
1高压系统(1)高低压总系统图如图1所示。
该系统为高 压双路供电，单母线分列独立运行，各自带负荷， 单路停电时互为备用的母联备投模式。
（务必事先 征求供电局意见，与供电局交涉时，高压系统千万 不能高压双路供电，单母线不分列运行，一用一备 的线路备投模式，即高压二选一的模式。
必须坚 持高压双路供电，单母线分列独立运行，各自带负 荷。
即使供电局不同意高压互投，但是只要同意高 压两路同时供电，并各自带负荷独立运行，可以采 用低压互投）。
(2)如果允许高压互投，互投方式应为互投不自复，人工复位（因此要求高压柜具备手动和自 动控制选择开关）。

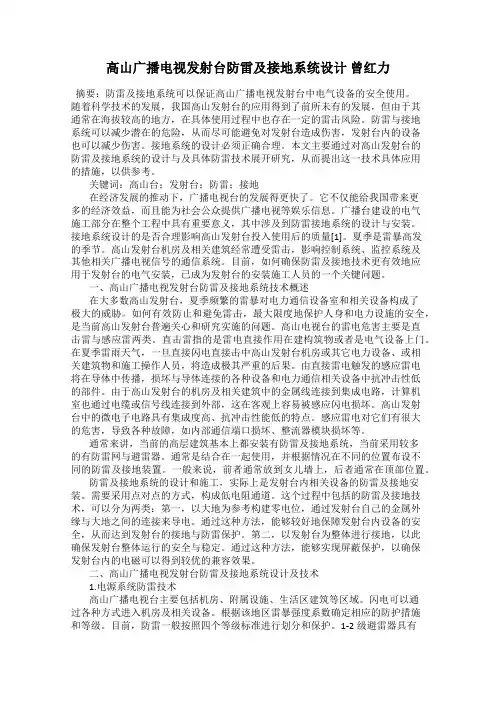

高山广播电视发射台防雷及接地系统设计 曾红力
高山广播电视发射台防雷及接地系统设计曾红力摘要：防雷及接地系统可以保证高山广播电视发射台中电气设备的安全使用。
随着科学技术的发展，我国高山发射台的应用得到了前所未有的发展，但由于其通常在海拔较高的地方，在具体使用过程中也存在一定的雷击风险。
防雷与接地系统可以减少潜在的危险，从而尽可能避免对发射台造成伤害，发射台内的设备也可以减少伤害。
接地系统的设计必须正确合理。
本文主要通过对高山发射台的防雷及接地系统的设计与及具体防雷技术展开研究，从而提出这一技术具体应用的措施，以供参考。
关键词：高山台；发射台；防雷；接地在经济发展的推动下，广播电视台的发展得更快了。
它不仅能给我国带来更多的经济效益，而且能为社会公众提供广播电视等娱乐信息。
广播台建设的电气施工部分在整个工程中具有重要意义，其中涉及到防雷接地系统的设计与安装。
接地系统设计的是否合理影响高山发射台投入使用后的质量[1]。
夏季是雷暴高发的季节。
高山发射台机房及相关建筑经常遭受雷击，影响控制系统、监控系统及其他相关广播电视信号的通信系统。
目前，如何确保防雷及接地技术更有效地应用于发射台的电气安装，已成为发射台的安装施工人员的一个关键问题。
一、高山广播电视发射台防雷及接地系统技术概述在大多数高山发射台，夏季频繁的雷暴对电力通信设备室和相关设备构成了极大的威胁。
如何有效防止和避免雷击，最大限度地保护人身和电力设施的安全，是当前高山发射台普遍关心和研究实施的问题。
高山电视台的雷电危害主要是直击雷与感应雷两类。
直击雷指的是雷电直接作用在建构筑物或者是电气设备上门。
在夏季雷雨天气，一旦直接闪电直接击中高山发射台机房或其它电力设备、或相关建筑物和施工操作人员，将造成极其严重的后果。
由直接雷电触发的感应雷电将在导体中传播，损坏与导体连接的各种设备和电力通信相关设备中抗冲击性低的部件。
由于高山发射台的机房及相关建筑中的金属线连接到集成电路，计算机室也通过电缆或信号线连接到外部，这在客观上容易被感应闪电损坏。
高山广播电视发射台站防雷接地建设
高山广播电视发射台站防雷接地建设作者：冯林袁明烽段文来源：《卫星电视与宽带多媒体》2024年第02期【摘要】防雷接地網是广播电视安全播出架构的重要组成部分，是每一个高山台站建设、更新改造时的必做项目。
因此，在进行高山台站基础设施更新改造时需要对台站周边环境和雷电危害进行分析，设计一套符合台站安全的防雷接地系统，将雷击危害尽可能降到最低。
本文从环境评估、危害分析、规划设计和施工等方面针对广播电视发射台站防雷接地网的建设进行分析与探讨，旨在规划适合台站应对雷击的布网格局，有效降低高山台站防雷接地网的接地电阻，确保台站人员安全、播出安全、设施安全。
希望可以对相关台站的防雷接地系统建设施工起到一定的借鉴作用。
【关键词】广播电视；高山台站；防雷接地；安全播出中图分类号：TN92 文献标识码：A DOI：10.12246/j.issn.1673-0348.2024.02.004近年来，随着广播电视数字化的快速发展，国家加大了对高山无线发射台站的投入，在很大程度上推进了高山台站设备的精密性，然而，高密度的雷暴天气必然会对精密设备的运行产生影响，台站原先的防雷接地网已使用20余年，接地电阻大、电导差的问题逐渐凸显，雷雨季时播出设备受损严重。
为避免雷击导致的安全播出事故频繁发生，对台站防雷接地网的更新改造势在必行。
本文探讨了高山广播电视发射台站的防雷接地建设。
在进行防雷接地网设计时充分分析了台站的周边环境，将国家规范与台站实际情况结合，从增加接地端和引下线、加长引下线、开挖多个避雷池并保持避雷池常年湿润等方面入手，建设了一套适合台站的防雷接地系统，有效避免了雷击对台站的危害。
1. 雷电危害分析本文所述台站位于我国西南边陲，台站海拔2377米，与市区的相对海拔为1400多米，所播出节目不但服务辖区各族人民群众，还能覆盖中缅边境沿线一带。
据气象部门统计，台站属地年平均雷暴日为86.5天，最多雷暴日为130天[3]。
由于台站位于滇西横断山脉上，地形多呈现两山夹一峡谷、一河流、一坝子的地貌特征，海拔高低悬殊较大，因此位置高、土层薄、岩层厚，对雷电导电电阻大就成为台站雷击频繁的原因。
高山无线发射台广播电视发射机房的雷电防护研讨
高山无线发射台广播电视发射机房的雷电防护研讨为了防止雷电对高山无线发射台广播电视发射机房的设备造成损害，我们开展了雷电防护研讨。
本次研讨主要包括以下几个方面：一、雷电形成原理雷电是一种自然现象，其形成原理是在大气中由于地面静电场和云间电荷分布不均而引起的放电现象。
当云底部负电荷积累到一定程度时，就会与地面正电荷相吸引，同时云顶上的正电荷也会与地面负电荷相吸引。
当两者距离逐渐缩短时，电场强度也越来越大，当电场强度达到一定值时就会发生放电，形成闪电。
二、雷电损害机理雷电对设备造成的损害主要有两种：直接损害和间接损害。
直接损害是指在雷击时，由于雷电的高温和高压作用，会产生浪涌电流和大电流，使设备瞬间毁坏或部分损坏。
例如，雷击电线杆，导线没有接地或接地不良，就会烧毁电线杆或导线。
间接损害是指由于雷电电磁场的影响，会在设备内部产生高压、高电位，从而损坏设备的内部元器件。
例如，雷击附近山峰会产生感应电压，使设备中的电路板被感应电压击穿。
三、雷电防护方法1.接地防护：接地是最基本的雷击防护方法，它能将设备的剩余电荷和感应电荷迅速导入地下，降低设备内部的电位和电压。
所以通常要求设备必须接地，并且地线要符合规范。
2.避雷针：避雷针是一种直接引雷体系，其作用是将雷电引出，并通过良好接地系统将雷电迅速传输到大地。
在高山无线发射台广播电视发射机房周围，设置避雷针是一项必要防护措施。
3.防雷网：防雷网也叫接闪带，主要作用是将雷电击燃时的浪涌电流引入接地系统，从而达到保护设备的目的。
在高山无线发射台广播电视发射机房上部设有防雷带。
4.温度控制：在机房内设置温度检测装置，能实时监测机房内的温度，当温度达到设定值时，及时开启散热设备，避免设备超温而损坏。
综上所述，高山无线发射台广播电视发射机房防雷工作应该高度重视，采用多重防护措施，确保设备安全稳定运行。
高山发射台电视发射机的雷电保护措施
高山发射台电视发射机的雷电保护措施作者：闫新华来源：《卫星电视与宽带多媒体》2020年第09期【摘要】高山发射台地理位置与气象条件相对特殊，而且电视发射机的供配电、信号调制、接收和发射系统构成及运行原理十分复杂，给防雷保护系统的设计和维护带来了极大困难。
本文针对目前高山发射台电视发射机对雷电保护措施的特殊要求，分析了在其输配电线路和设备、发射塔与发射天线、建筑内外的接地系统以及信号传输网络中应采取的有效措施，并且结合实践经验探讨了防雷保护系统的设计要点，阐释了避雷装置选型安装、雷电流接地通路设计的原则和线路中的屏蔽、分流措施，基于多重防护以及科学的运维，保障高山发射台电视发射机的运行安全。
【关键词】雷电灾害;电视发射机;防范措施;高山发射台中图分类号：TN954 文献标识码：A 文章编号：1673-0348（2020）09-023-03[Abstract] the geographical location and meteorological conditions of Alpine transmitting station are relatively special， and the power supply and distribution， signal modulation， receiving and transmitting system composition and operation principle of TV transmitter are very complex， which brings great difficulties to the design and maintenance of lightning protection system. In view of the special requirements for lightning protection measures of TV transmitters in Alpine transmitting station， this paper analyzes the effective measures to be taken in the transmission and distribution lines and equipment， transmission tower and transmitting antenna， grounding system inside and outside the building and signal transmission network， and discusses the design points of lightning protection system based on practical experience， explains the selection and installation of lightning protection devices， lightning protection Based on multiple protection and scientific operation and maintenance， the design principle of the current grounding path and the shielding and shunt measures in the line can ensure the operation safety of the TV transmitter in the alpine transmitting station.[Key words] lightning disaster; TV transmitter; preventive measures; alpine transmitter为提升广播电视信号的有效覆盖面积和传输质量，电视发射机及其辅助设备、设施通常被设置在海拔最高的区域，而发射塔和发射天线则成为了制高点。
高山无线发射台广播电视发射机房的雷电防护研讨
高山无线发射台广播电视发射机房的雷电防护研讨雷电是一种自然灾害，其带来的危害不容忽视。
对于位于高山的无线发射台广播电视发射机房来说，雷电防护显得尤为重要。
本文将针对该问题展开研讨，通过分析雷电的危害以及防护措施，提出可行的解决方案。
我们来了解一下雷电的危害。
雷电主要会对建筑物和设备造成直接击中和间接冲击的双重威胁。
直接击中会导致设备受损，甚至燃烧起火。
而间接冲击则是因为雷电引起的电磁波辐射，可能导致设备故障和损坏。
雷电还会对人身安全构成威胁，特别是位于高山的发射台，由于地势高而易成为雷电的“靶子”。
针对上述问题，我们可以采取以下一些防护措施。
首先是进行设备的保护。
可以在发射机房周围安装避雷针，将雷电引入大地，减少直接击中建筑物和设备的可能性。
可以对设备上电缆进行良好的接地处理，避免雷电冲击对设备产生影响。
还可以在机房内设置防雷电网，防止雷电通过电缆等进入机房。
其次是进行人身安全的防护。
可以设置合适的避雷设备，避免在雷电来临时人员被击中。
可以采用避雷针或者避雷帽等装置，将雷电引到安全的地方。
可以制定相关的应急预案，培训机房内的人员，提高他们的安全意识，确保他们在雷电来临时能够及时采取防护措施。
我们需要定期检查和维护雷电防护设备。
由于发射台处于高山环境，气候条件较为恶劣，设备容易受到腐蚀和损坏。
定期对防雷设备进行检查和维护是必不可少的，确保其正常运行。
针对高山无线发射台广播电视发射机房的雷电防护问题，我们可以采取设备保护和人身安全的防护措施，定期检查和维护防雷设备，以降低雷电带来的危害。
具体的防护方案还需要根据实际情况进行具体的分析和制定，确保防护措施的有效性和可行性。
希望本文的研讨能对高山无线发射台雷电防护工作提供一些参考和指导。
高山发射台防雷研究与实践
高山发射台防雷研究与实践高山发射台是指海拔超过3,000米的天线站，由于位置高出地面，机械损坏和雷击的风险都较大。
特别是雷击带来的电压冲击，不仅可能损坏设备而且还会对电波性能和传输造成影响。
因此，针对高山发射台的防雷研究与实践具有至关重要的意义。
1. 防雷基础工作在高山发射台的防雷体系中，基础工作是极为关键的。
要确保天线站安装在结构牢固的基础上，以避免地震等天然灾害造成结构损坏。
此外，在安装设备的过程中，要保证接地良好，尽可能减少接地电阻，提高降雷效果。
2. 防雷设备首先，高山发射台需要配备接地系统和绝缘系统，具体来说，需要包括接地网、环形绝缘子、支撑绳等设备，以保证安全可靠的接地。
其次，在设备内部，需要安装连续式避雷器，以接收并释放那些涌入降雷系统的雷击电流，从而保护设备。
最后，在设备的电缆、接头和其他The 连接处，需要安装防雷设备，以有效降低线路及设备的雷冲击。
3. 雷电流控制从电磁学上来说，高山发射台上的设备主要受到雷电流的影响。
为了达到良好的防护效果，需要对雷电流进行防控。
首先，需要采用合适的避雷器来保护设备以及周边范围内的人员。
其次，可以在设备中安装或直接使用金属外壳，以强化防护屏蔽。
最后，可以利用阻抗匹配技术，减少电流峰值，从而阻止电压冲击对设备造成严重影响。
4. 监测与维护对于高山发射台的防雷防控效果，需要进行监测和维护。
主要工作包括定期检查接地系统、维护避雷器和绝缘系统，并调整防雷设备以确保最佳效果。
此外，还需要建立监测记录，分析雷击数据，并对设备进行故障排查，以保持设备的完好性。
综上所述，高山发射台防雷研究与实践是一项重要的工作，可以通过基础工作、防雷设备、雷电流控制以及监测与维护来最大限度地保护设备的完整性和性能，并保证设备的平稳运行。
高山无线发射台广播电视发射机房的雷电防护研讨
高山无线发射台广播电视发射机房的雷电防护研讨【摘要】雷电是一种自然现象，对广播电视发射台的设备和人员安全构成潜在威胁。
进行雷电防护研究至关重要。
本文旨在探讨高山无线发射台广播电视发射机房的雷电防护技术。
首先介绍了雷电防护的重要性，接着分析了当前存在的雷电防护措施及其不足之处，强调了改进雷电防护技术的迫切性。
随后提出了雷电防护系统的设计要求，并对不同技术方案进行了比较。
在总结了研究成果并展望了未来的研究方向，提出了实践应用建议。
通过本次研讨，我们希望能够为提升高山无线发射台的雷电防护水平提供有效的技术支持，确保设备和人员的安全。
【关键词】高山，无线发射台，广播电视，发射机房，雷电防护，研讨，研究背景，目的，意义，重要性，现有措施，改进技术，设计要求，技术方案比较，总结，展望，研究方向，应用建议。
1. 引言1.1 研究背景现代社会中，通信技术的发展日新月异，无线发射台广播电视发射机房在社会生活中扮演着至关重要的角色。
雷电是一种无法忽视的自然灾害，对无线发射设备造成的损害常常给人们带来严重的经济损失和安全隐患。
对于高山无线发射台广播电视发射机房的雷电防护问题进行研讨和探究显得尤为重要。
在雷电频繁发生的高山地区，尤其是无线发射台设施位于高山之巅，其受雷电影响的可能性更加突出。
如何有效地防护这些设备免受雷击成为当前亟需解决的技术难题。
通过深入研究和探讨，可以为高山无线发射台广播电视发射机房的雷电防护提供更为科学、可靠的解决方案，保障设备的正常运行和使用，维护人们的通信需求和安全。
的意义在于引起人们对雷电防护问题的关注，促进相关技术的发展和创新，提高无线发射设备的防护水平，确保用户的正常使用体验和通信质量。
1.2 目的本研讨的目的是探讨高山无线发射台广播电视发射机房的雷电防护技术，在当前高山环境下，电视发射机房设备受雷击的风险较大，雷电防护技术发挥着至关重要的作用。
通过深入研究雷电防护技术，我们旨在提高发射机房设备的安全性和稳定性，避免雷击导致的设备损坏和广播中断，保障广播节目正常播出。
浅论高山发射机的防雷接地
容易损坏 。而电磁 脉冲主要影响 电子设 在 电子设 备 中各级 电路 间 的信息 转换 ３ ． ３ 地 网法
接 地极 是指 和大 地 紧密接 触 的一 辅助 比肩这些连接到主接地地极 上。
径 以直击 雷 和感 应雷 为多 ，侵入 广播 组 或 是一 个导 电体 ，一般 情况 下这 种 电线 路侵 入 ；二是 信号 线缆 侵 入 ；三 也 可采 用铜棒或 铜板 作为接地极 。 是 地 电位反击 电压经接地 导体侵入 等。
关 于 防雷接 地有 两个 概 念 ，一 是 接地极与接地线统称为接地装置 。
雷接地问题仍需得到解决 。
２ 雷 电与 接 地
２ ． １ 雷 电的形成及种类
防雷 ，防止 因雷 击 而造成 损 害 ；二是 ３ 高山常用几种防雷接地方 法 针对 高 山防雷 接地 有许 多方 法 比
空线接地法 、地 网法 以及人工移土法 ３ ． １ 自然水源接地法
２ ． ４ 接地
在 夏季 的雷暴 雨天 气里 ，高 山发射 机
造成设备的损坏 ，这样对 电视广播的播
２）雷 电流 的机械效应产 生的 电动 易维护 的特点。 ３）雷 电流 的电磁效应可产 生过 电 当接地 装置 的接 地 电阻符 合要 求 把电气设备或者电力系统 的某一部分通 连接到接地极的导线被称为接地线。而
７ ＃ Ｏ ． ８ １ ９
Ｏ ． ６ ７
Ｐ（ ｋ Ｗ） ｐ ｒ（ Ｗ）
Ｐ（ ｋ Ｗ）
ｌ ＃ ２ ＃ ０ ． ７ ８ Ｏ ． ７ ５ ９ ８
依据 以上 三个 概念 在 防雷 接地 的
电视 设备 的途 径 主要有 三 种 ：一 是供 接 地 极选 用 圆钢 或角 钢 ，同时 ，我们 盐 、铜板 、黑土填 入挖好 的坑 内 ， 然
高山发射台电视发射机的雷电保护措施
高山发射台电视发射机的雷电保护措施一、设立避雷针首先，高山发射台应当设立避雷针以保护电视发射机免受雷击。
避雷针是一种具有尖锐形状的金属杆，安装在高出地面较高的地方，如发射台附近的山顶。
当雷电来临时，避雷针能够引导雷电流通过并将其引入地下，从而保护电视发射机。
二、地线系统的建设其次，高山发射台应当建设完善的地线系统以进行有效的雷电保护。
地线系统主要由接地体和导线组成。
接地体是埋在地下的金属板或金属棒，能够将雷击的电荷引入地下。
导线则负责将电荷引入到地线系统中。
地线系统的建设需要考虑以下几个方面：首先，接地体的选择要合理，应选择具有良好导电性能的材料。
其次，接地体的数量和分布要合理，以确保雷电在接地体上均匀分布。
最后，导线的选择和布局要合理，要保证导电性能好且能够抵抗雷电的烧毁。
三、设置雷达为了及时监测雷电的情况并采取相应的保护措施，高山发射台应当设置雷达。
雷达能够探测到雷电的存在并提前预警，从而让工作人员有足够的时间进行防护。
雷达通常会安装在发射台附近，并将监测结果传输给工作人员。
四、绝缘设备的选择在选择电视发射机的同时，应当注重其绝缘设备的性能。
绝缘设备能够有效地防止雷电通过电视发射机进入其他设备或人体，从而降低雷电的危害。
因此，选择具有良好绝缘性能的电视发射机至关重要。
五、定期维护和检查为了确保雷电保护措施的有效性，高山发射台应当定期进行维护和检查。
维护包括对接地体和导线的清理和保养，以确保其导电性能良好。
检查则包括对雷达和绝缘设备的运行情况进行检查，及时发现和修复问题。
结论雷电是高山发射台电视发射机的主要威胁之一，为了保护电视发射机免受雷击的损害，需要采取一系列的雷电保护措施。
本文介绍了高山发射台电视发射机的常见雷电保护措施，包括设立避雷针、建设地线系统、设置雷达、选择合适的绝缘设备以及定期维护和检查。
这些措施的合理应用将有助于提高电视发射机的雷电保护能力，确保设备的正常运行。
高山无线发射台广播电视发射机房的雷电防护研讨
高山无线发射台广播电视发射机房的雷电防护研讨一、引言随着科技的不断发展，广播电视发射机房在山区的建设越来越普遍，这些机房往往在高山地区，对雷电侵害的防护问题成为了不可忽视的重要议题。
在此背景下，有必要对高山无线发射台广播电视发射机房的雷电防护进行深入的研讨和讨论，探索出更加完善的解决方案和技术手段，以保障广播电视发射机房的安全稳定运行。
二、雷电防护的现状与挑战1. 高山环境下的雷电频发高山环境下，雷电常常成为机房安全隐患的主要原因之一。
山地地形复杂，空气稀薄，附近的天气也不稳定，雷电频发，极易引发雷电事故，给机房和设备带来严重危害。
2. 设备受损对正常运行的影响雷电引发的火灾、冲击电流等情况会对发射机房内的设备造成严重的损害，进而影响到正常的发射工作，甚至造成广播电视的中断，带来更大的经济和社会影响。
3. 现有雷电防护的不足目前，虽然有一定的雷电防护措施，但在高山环境下，由于地形地貌的限制，已有的防护系统可能存在覆盖范围不够广、保护效果不够明显等问题，也就是现有的雷电防护体系还不够完善。
三、优化高山无线发射台广播电视发射机房的雷电防护1. 技术手段的不断革新随着科技的不断发展，雷电防护技术也在不断革新和进步。
只有不断地更新技术手段，才能更好地应对雷电对发射机房的危害。
在高山环境下，我们需要进一步完善雷电防护技术，提高设备的故障容忍度，避免雷电对发射机房的影响。
2. 加强雷电监测和预警为了更好地防范雷电，加强雷电监测和预警也是非常重要的。
现在很多地方已经具备了雷电监测预警设备，但在高山环境下，由于地形地貌的复杂性，雷电监测预警设备的准确性和灵敏度还有待提高。
我们需要通过引进新的雷电监测技术，提高监测预警系统的准确性和灵敏度，及早发现雷电，采取相应的安全措施。
3. 多层次的防护体系在高山无线发射台广播电视发射机房的雷电防护中，我们需要建立多层次、多元化的防护体系。
在设备层面上，可以通过采用防雷设备和接地系统，从根本上提高机房内设备的抗雷电能力。
高山发射台的防雷与接地
要合 理 选择 、 安装 避雷 针 ， 尽 可 能 扩 大 其 保 护 范 围 。对 于 高 山 发 射 台 在 天 线 塔 顶 设 置 的雷 电接 收 装 置 ， 必 须 使 各 副 天 线 和 技 术 用 房 位 于 雷 电 接 收 装 置 的保护 范 围 内。如 有塔 楼 的天 线 塔 ， 必 须 在 塔 楼 部 位 敷 设 人 工 避 雷 带 。 每 年 必 须 对 避 雷 针 和 接 地 电 阻 由 相 应 的 部 门进 行 检 测 ， 以 防 止 出 现 雷 击 和 安 全 事 故 。避 雷 针 、 避 雷 带 等 接 闪 器 所 用 材 料 必 须 能 满 足 机械强 度 和耐腐 蚀 的要求 ， 还 要有 足够 的热稳 定性 ， 以能 承受 雷 电流 的热破坏 作用 。
随着 计算 机技 术 、 数 字 压 缩 技 术 和 网 络 技 术 的 不 断成熟 与发展 ， 广 电 发 射 设 备 已进 入 数 字 化 时 代 。 数 字设 备具 有高 度集 成化 、 工 作 电压 低 ， 工 作 电 流 小 的特点 ； 其致 命弱 点 是 绝 缘 强 度 低 ， 耐 过 电压 、 过 电 流 的 能 力 差 。而 雷 电 是 一 种 破 坏 力 、 危 害 性 极 大 的 自然 现 象 ， 雷 电 的 特 点 是 在 极 短 的 时 间 内 产 生 极 大 的电流 （ 数 十千 安至 数 百 千安 ） 和 极 高 的 电压 （ 数 百 千伏 至 数亿 伏 ） ， 可 引 起设 备 损 坏 或 人 身 伤 亡 事 故 。 如 果附 近有 可燃 物 ， 容 易 酿 成 火 灾 。许 多 发 射 台 发 生 过雷击 情 况 ， 给 安 全 播 出 带 来 了严 重 的 隐 患 ， 而 高 山发射 台 由于其 特 殊 的地 理 位 置 ， 作 好 防 雷 工 作 更 是非 常必要 的 。 １ 雷 电 袭 击 的 途 径 对 于 高 山发 射 台 ， 只 有 充 分 考 虑 雷 电 袭 击 的 途 径 ， 才 能 有 针 对 性 地 进 行 雷 电 防 护 。 雷 电 袭 击 的 主 要 途径 有 ： 雷 电直接 袭击 发射 塔 上的避 雷针 （ 消 雷 器 或受 雷装 置 ） ， 雷 电电流 流经 铁塔 、 地 网人 大地 ， 造 成 地 电位 升 高 ， 从 而 损 坏 设 备 。 雷 电 经 天 馈 线 引 入 发 射机 房 ， 经 机架 入 地 ， 在 同轴 馈 管 上产 生 感 应 电压 ， 侵入 并损 坏设 备 。室 外 电源 线遭 雷 电压 袭 击 ， 从 而 损坏 低压 供 配 电源系 统 。
复杂环境下中波发射台防雷接地系统设计
1352022年2月下 第04期 总第376期消防安全与防雷减灾China Science & Technology Overview的电路一般会采用电位联结的方式设计，同时与防雷装备之间建立相应的联系，二者之间通过导线连接。
由于防雷接地系统需要与中波发射台关联，所以，传统的电路连接方式已经不能再满足控制需求了，需要设计更加灵活、多变的控制电路[4]。
防雷接地系统中控制模块是系统执行的的执行处理电路，为后续的系统执行奠定基础。
1.2反控复合电路设计在完成对I/O 接地控制模块的设计之后进行反控复合电路设计。
所谓的反控复合电路，主要是指在复杂的环境之下，面对多支电路同时防雷接地的情况，传统控制电路收稿日期：2021-12-26作者简介：尼玛卓玛（1982—），女，西藏拉萨人，本科，助理工程师，研究方向：中波台发射机维护和转播广播信号。
复杂环境下中波发射台防雷接地系统设计尼玛卓玛（西藏广播电视局当雄中波转播台，西藏拉萨 851500）摘 要：我国部分地区雷电灾害频发，尤其是广播塔、中波发射台等区域，一定程度上会造成经济损失，因此，要对复杂环境下中波发射台防雷接地系统进行设计。
设计I/O 接地控制模块，并关联反控复合电路，完成硬件的设计，随后，构建总控功能模块，接入接引指令，完成软件的设计。
最终系统测试结果表明：在相同的环境之下，对不同雷击电压的复杂环境下，系统的报警时间进行测算。
经过汇总整合，报警的时间均保持在0.5s 以下，表明系统在执行任务的过程中控制检测的效果相对较好，具有实际的应用价值。
1362022年2月下 第04期 总第376期消防安全与防雷减灾China Science & Technology Overview由于过于老旧单一，无法应对上述的问题，并且在持续高压的背景之下还极容易造成电路的崩溃。
具体表现为爆电、断电、设备故障等情况。
所以，对于电路的需要更加灵活[6]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
老鹰山发射台防雷接地系统
［提要］本文以中央人民广播电台3套调频节目在南京地区无线落地覆盖为发展机遇，对南京广播电视集团所属老鹰山发射台进行全面系统改造。
针对原有高山发射台易遭雷击的情况，建设者在新建铁塔、机房、配电房等基础设施的过程中，对防雷接地进行系统设计和精心施工，为高山发射台的人员设备安全提供了切实保障。
［关键词］防雷接地人工接地地网接地电阻
概述
本文就中央人民广播电台节目无线覆盖工程中对防雷接地的探讨和实践作一总结。
二、一般工程建设中对防雷接地的探讨
1、接地
在广电工程设计接地时，通常不仅有防雷接地，还有交流电源接地、设备安全保护接地、直流工作接地等。
为了防止各系统之间的互相干扰，以往都强调将各种接地各自独立，它的好处是不会造成互相干扰，但独立接地必然引起各接地系统不同的电位，尤其是发生雷击的时候各系统的接地点的电位可能相差很大，而过大的电位差正是电子设备工作失常和损坏等事故的起因。
当发生雷电时，在防直击雷接地网上产生很高的地电位（如该地网接地电阻为1ω，雷电流为100ka，则地网的冲击电压可达100kv），当雷电流通过防雷接地极向大地作半球形散开时，在附近
距接地极不等的地方必定存在电位梯度（电位差），那么在同一台电子设备的电路板上分别与电源、通信和外壳相接的各部分就承担各地网之间的高电压而被击穿。
而如果采用共用接地，雷电流在冲击接地电阻上产生的高电压，将同时存在各系统的接地线上，各系统地线之间不存在上面讲到的高电位差，也不存在同一台设备的各接地系统之间的击穿问题。
2、联合接地
接地系统包括接地装置和连接网络两部分。
接地装置的主要任务是尽可能多地将雷电流导入土壤中，同时不在接地装置上产生危险的电位差。
等电位连接网络的主要任务是消除建筑物上及建筑物内所有设备之间危险的电位差并减小建筑物内部的磁场强度。
3、合理布局
过去，在讨论接地装置的时候，以往人们总是要求接地电阻小于多少欧姆上，总认为接地电阻越小避雷效果就越好，被保护的对象就越安全。
但是，近十几年来理论和实践证明，与其说接地网接地电阻值重要不如说接地网的结构更重要。
从电气安全要求来看，过大的电位差是造成人身电击和机电设备工作失常和损坏等事故的起因，这已为国内外无数电气事故所证实。
环形接地网较之带状接地网可以使到界面以内的电场分布比较均匀，减少跨步电压对人的危害，也减少室内在被雷击时由于地面电位梯度大而容易产生对设备高压反击的危险。
而长度较长的带形接地装置，由于电感的作用，当超过一定长度时，冲击电阻将不再减少（这个极限长度称为
有效长度）。
《雷击磁脉冲的防护》（iec 61312）指出：“为了将雷电流散流入大地而不在接地装置上产生危险的过电压，接地装置的形状及尺寸比接地体电阻的具体数值更为重要。
然而，通常还是建议接地体要有低的电阻值”。
因此，在设计制作接地装置时，不仅要考虑接地装置的接地电阻，更要注意接地装置的形状和尺寸。
三、本工程具体实施
根据老鹰山发射台以往遭遇过的雷击类型，如：直击雷、滚雷、感应雷、引入雷等，我们在工程建设中对防雷接地重点从以下几个方面加以实施：一是尽可能地增加接地棒数量及与土壤的接触面积，以减少接地电阻，使雷电能得到尽快泄放；二是接地做成环形接地网，减少跨步电压对人的危害，也减少室内在被雷击时由于地面电位梯度大而容易产生对设备高压反击的危险；三是将机房做成法拉第式的屏蔽机房，有效阻挡滚雷、感应雷击对机器设备的侵袭；四是将所有外线（动力电线、光缆线等）入地，避免引入雷损坏机器设备。
利用建筑物基础作为接地体
根据发射台铁塔、机房、配电房、生活用房结构基础平面图，充分利用基础地基的钢筋，在基础地梁平面下利用50mm×5mm热镀锌扁钢铺设成3m×3m的均压辅助地网，并与基础地梁内的钢筋进行可靠焊接后用50mm×5mm的镀锌扁钢引出与人工环形地网联接，以增加接地面积。
做人工环形地网
在建筑结构基础地网外3m处做人工环形地网，每3m为间隔增加人工接地棒。
为有效增加接地面积，减小接地电阻，在人工环形地网内也以3m为间隔的田字结构形式结点处增加人工接地棒。
垂直接地棒采用l50mm×50mm×5mm，长度为2000mm的热镀锌角钢，水平接地采用50mm×5mm的热镀锌扁钢。
整个基础地网和人工环形地网全部用低电阻率的田土回填。
3、基础接地联网
本工程对新建机房基础接地、新建配电房基础接地、新建生活用房基础接地都参照新建铁塔基础接地的方式进行，即利用建筑物基础作为接地体以外再增加人工环形地网，人工接地的垂直接地棒共有一百多根。
各建筑物基础接地系统之间水平均采用两根50mm
×5mm的热镀锌扁钢可靠连接，加上同老机房联接在一起的接地面积达到近1000平米。
4、发射机房接地
发射机房的防雷接地是整个系统防雷工程的重中之重，机房建筑物外墙采用植入不锈钢网屏蔽、门窗也进行了防雷接地，将机房做成法拉第式的屏蔽机房，防止滚雷、感应雷击对机器设备的侵袭。
在机房内，将信号地线、配电保护线、设备外壳、防雷接地、屏蔽地线、地板支架、金属管道、金属门窗等分别单独用导线或扁钢引入基础接地网，避免雷电引下时对机器和信号设备的冲击，最大限度地保护机房内部人员的人身安全。
5、外线入地
以往老鹰山发射台所遭受的雷击大多为外线引入所致，由于以前动力电缆线为架空到变压器前端，发生过在山下三相电缆架空裸线遭雷击使得山上变压器遭到烧毁的情况，光缆线架空进入机房，光缆线遭雷击后也引起光端机被击坏。
在本次工程建设中，将所有外线（包括动力电线、光缆线等）距机房和配电房50m处入地通过电缆沟进入机房和配电房，光缆线的加强筋在进机房前先进行接地处理。
6、施工工艺要求
（1）所有焊接点涂两遍红丹漆和银粉漆进行防腐防锈处理。
（2）工程结束后，做好土壤回埋，现场清理，原貌恢复等。
（3）回土时，不得将杂物填入沟内。
回土过程中应将填入的土夯填严实, 夯填次数不小于三次,土质干燥夯实时应浇水。
（4）室外连接点如采用螺栓连接，要保证连接点接触可靠。
四、本工程实施时的讨论
1、关于降低接地电阻
考虑到高山台地质情况，原方案设计中为了有效降低接地电阻，垂直人工接地极采用l2000mm的高效铜接地棒，采用钻孔法每隔3m 在沟槽底部分别打孔安装1根l2000mm的高效铜接地棒，在沟槽内以及孔洞内采用降阻剂，将沟槽及孔洞填满并夯实。
虽然该方案实施起来也可非常有效地降低接地电阻，但工程费用非常昂贵，不到万不得以是不能采用如此办法。
后来我们采用增加接地面积的办法，并在工程实施工艺上严加控制，也同样达到了有效降低接地电
阻的目的。
关于增加附属避雷铁塔
原方案曾有建议在山头四角各建一十几米高的避雷铁塔来有效防止直击雷或感应雷击对人体和设备的袭击。
然而，国内广电系统有高山台进行过类似试验，其效果反而是更加遭致雷电的袭击，所以经过讨论，我们取消了该方案的实施。
通过计算，我们新建铁塔的高度105米（含避雷针）其有效保护范围已涵盖了山头建筑设施。
五、案例工程防雷接地效果
1、在工程建设过程中，我们请江苏省防雷中心对防雷接地进行跟踪检测，如果实际接地效果达不到我们预先的设计方案，将随时调整施工方案。
最终实测接地电阻值远远小于我们的预期，铁塔、机房整个接地系统电阻均小于0.6欧姆，远好于国家规定的防雷接地标准值。
2、建成以来，3年已过去，到目前为止，发射台已经历过多次雷电天气，新的防雷接地系统效果得到了成功验证。
参考文献：
《雷击磁脉冲的防护》(iec 61024-1-2)。
