Mapinfo渲染效果图制作方法

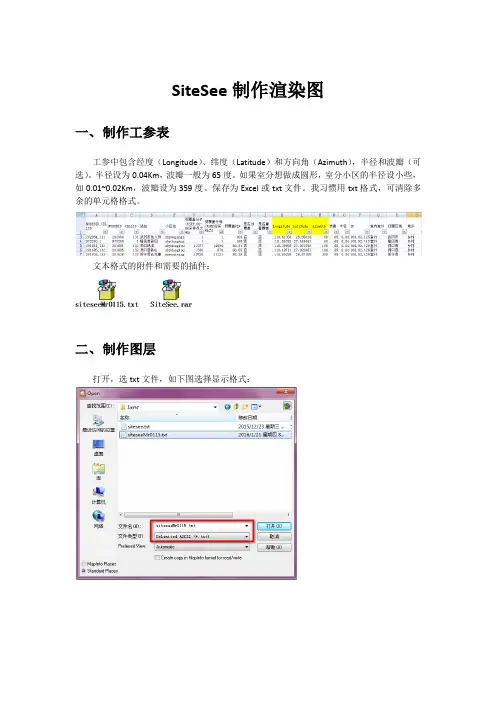

MAOINFO渲染MR图层(SiteSee)_20160121
SiteSee制作渲染图
一、制作工参表
工参中包含经度（Longitude）、纬度（Latitude）和方向角（Azimuth），半径和波瓣（可选）。
半径设为0.04Km，波瓣一般为65度。
如果室分想做成圆形，室分小区的半径设小些，如0.01~0.02Km，波瓣设为359度。
保存为Excel或txt文件。
我习惯用txt格式，可清除多余的单元格格式。
文本格式的附件和需要的插件：
二、制作图层
打开，选txt文件，如下图选择显示格式：
生成图层：
三、利用插件创建扇区图层
打开插件工具：
如图进行选择（注意，从工参表中选择的半径为0.04km也可以做成图，不必要换算成40mi，因为作图默认最小半径为0.06Km）：
制作好后会提示保存，保存为不同文件名：
图层制作完成：
四、创建专题地图
地图—创建专题地图：
选择默认网格方式建模：
勾选需要渲染的项和存放位置：
设置渲染小区大小和渲染半径，市区渲染半径设为2~3公里左右，全网包含农村站点设置为公里左右。
区间方式选择数值格式，第一个的格式是百分比。
其他不动，确认。
开始渲染：
结果如图：。

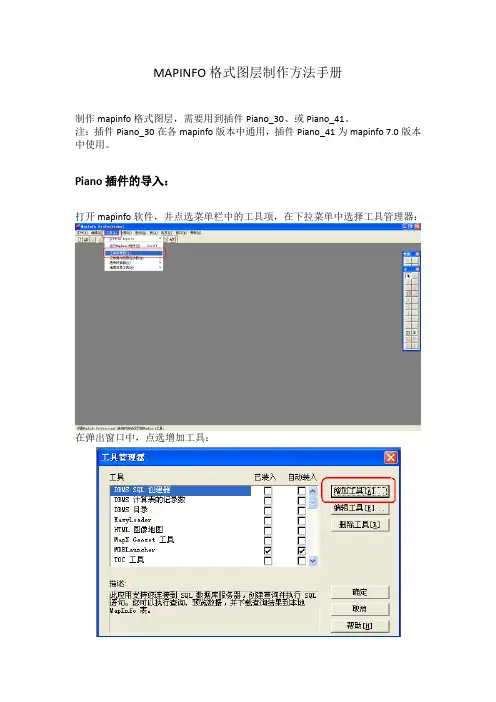

mapinfo格式图层制作方法手册
MAPINFO格式图层制作方法手册制作mapinfo格式图层，需要用到插件Piano_30、或Piano_41。
注：插件Piano_30在各mapinfo版本中通用，插件Piano_41为mapinfo 7.0版本中使用。
Piano插件的导入：打开mapinfo软件，并点选菜单栏中的工具项，在下拉菜单中选择工具管理器：在弹出窗口中，点选增加工具：在弹出窗口中，点选图示按键加载插件：在弹出窗口中，找到存放插件的所在文件夹位置，点选插件Piano_30、或Piano_41（插件随邮件发给各位，建议将保存在特定的文件夹位置，以方便以后使用）：在弹出窗口中，标题栏中输入标题，之后点确定：之后在工具管理器下拉项中，找到插件Piano_30、或Piano_41，并在自动装入中打勾，之后点确定：之后在mapinfo软件主界面，菜单栏中会出现所加载的插件（以后每次打开mapinfo软件，插件即会自动运行兵显示在菜单栏中）：现在插件已经成功导入，并可以正常使用数据库文件的转化：我们一般的数据库文件为EXCEL格式，需要将数据库文件格式转化成TXT格式，将EXCEL文件另存为TXT文件（保存类型选择文本文件（制表符分隔））即可：生6个新的TAB文件（这些文件会自动默认存放在TXT文件所在文件夹）注：文件命名为英文和数字。
Mapinfo图层的制作我以Piano_30插件作为演示，Piano_41插件的制作方式相同。
在mapinfo软件主界面中，选择文件下拉项中的打开项：在弹出窗口中，找到数据库转化成的TXT文件的所在位置（注意：文件类型需选择带定界符的ASCII（*.txt）），选择好TXT文件后，点打开即可：conversion）:之后在以第一行作为列标题前面框中打勾，再点确定：之后在mapinfo主界面中会出现生成的一个新的数据窗口（同时会自动在存放TXT文件的文件夹里出新生成一个.TAB文件），将生成窗口关闭：之后在菜单栏中的Piano_30下拉栏中点选Create Base Stations:在弹出窗口中，点选Yes:在弹出窗口中，找到之前存放TXT文件的文件夹里，选择新生成的.tab文件，并打开：之后会弹出一个文件保存的新窗口，你需要对新文件进行命名（我一般就在原文件基础上加个new, 呵呵，这个随意），并点选保存：之后在弹出窗口中，Bore下拉栏中选择Azimuth（注：Azimuth代表的是数据库中小区方位角那列的标题，就是按方位角来索引标示小区）：之后在Length中选大小（小区线条的粗细，我喜欢线条细点，小区看得更清晰些，这个看个人喜好），之后点选确定：在新弹出窗口中，将X、Y坐标列点选到相应的标题（即经纬度所在列的标题），之后点选确定：之后就会生成一张数据库mainfo的图层，完工了。
Mapinfo制图步骤
Mapinfo制图步骤由于Mapinfo使用的是.tab格式的文件，而我们的测试软件TEMS默认生成的记录文件是.log格式的，故需将.log格式的测试结果转换为.tab格式的文件；Mapinfo使用的基站数据库是来自OMC-R的导出数据，但直接导出的数据不能直接为Mapinfo使用，需要将从OMC-R导出的.xls先另存为.txt，Mapinfo使用插件Piano_41.MBX将.txt转换为.tab格式的基站数据库；然后由基站数据库和测试记录在Mapinfo中体现各项指标，进行网络优化分析第一步：利用TEMS将.log格式测试结果转换为.tab格式的文件，以便Mapinfo使用打开TEMS，在菜单栏点击Logfile选项，然后点击Export Logfile选项在Format栏选择导出的格式为Mapinfo Tab file，点击Setup按钮根据要求选出分析所用参数，点击确定Input框中指出.log格式的文件的位置，在Output选项框中的Director栏中输入转换后文件存放的位置，点击OK,点击转换按钮，进行格式转换转换过程所用的时间跟测试记录大小和分拣的条件有关出现上面的信息框提示转换成功二、将PRC.xls文件另存为PRC.txt文件利用Excel中的另存为功能将PRC.xls文件另存为PRC.txt，保存类型为“文本文件（制表符分隔）（*.txt）”三、打开Mapinfo软件，运行插件Piano_41.MBX，将PRC.txt文件转换为PRCprc.TAB 格式的基站数据库文件在Tools工具栏中选择Run MapBasic Program选项选择Piano_41.MBX，点击打开按钮,将在菜单栏中出现PIANO_41菜单点击菜单栏上的PIANO_41菜单项点击Creat Base Stations选项将文件类型选为Delimitet ASCII，选择前面另存为.txt的PRC.txt文件，点击打开按钮点击OK按钮在此处File Character Set项中选择“No character set conversion”，并将Use First Line Column Titles前的复选框选中，点击OK按钮选择保存路径，点击保存按钮点击No按钮（DCS为1800MHz型基站）点击OK按钮选择X坐标标识为Longitude（经度），Y坐标标识为Latitude（纬度）；将生成如下的图，刚开始生成的图中没有标记出相关信息，需要我们手动设置图层，将需要的信息显示出来在Main工具栏中点击按钮，出现图层设置对话框按照上图所示选中相应的选项，点击Lable按钮将要显示的标签选择为CellNameCN，标签显示位置选为，将Rotate Lable with Line复选框不要选中，点击OK按钮，在下一对话框中继续点击OK按钮，就生成了带小区中文名的图，如下所示四、利用connect v1.01.MBX插件进行连线操作，将行走的路线和相对应的电平值等参数用不同图形、不同颜色体现出来在Tools菜单栏中点击Run MapBasic Program选项选择插件connect v1.01.MBX，点击打开在两个选项中分别指定前面我们转换好的基站数据库文件位置和测试记录文件位置，点击OK按钮选择相对应的列名，点击OK按钮选择相对应的列名，点击OK按钮如果有必要，请更改连线类型，点击OK按钮生成如上的毛坯图，在此基础上进行相关连线、图形的细节配置，就可以得出比较直观的图，如下图所示。
Mapinfo图层制作-新版网优图层工具V3.0
Mapinfo图层制作-新版⽹优图层⼯具V3.0
Mapinfo图层制作-新版⽹优图层⼯具V3.0
1概述
RF优化过程中，常常需要⽤到 GENEX Probe 等软件进⾏现场拉⽹数据分析，⽽在此过程中，为了快速判断模三⼲扰情况及调整⽅式，我们便需借助图层制作⼯具使该情况更加直观、快速的表现出来。
2制作⼯具
基站模三图层制作，可借助Ceeltool，RNOHelper等多种Mapinfo 图层制作插件来实现，但该类插件往往制作速度较慢且步骤繁琐，这⾥便介绍⼀种较快捷的制作⽅式——新版⽹优图层⼯具V3.0。
3步骤3.1打开⼯具
3.2导⼊⼯参
注意：不选Height，否则⽆法制作。
3.4导⼊mapinfo
前后数据情况：
3.6导⼊Tab⽂件及地图
3.7修改站点显⽰名称1、右键选择图层属性
2、修改显⽰属性
3.8制作完成
4总结
相对于Ceeltool，RNOHelper等多种Mapinfo图层制作插件，该⼯具制作的图层在完整性上稍逊⼀筹，但得益于它的制作快速、步骤简洁等特点，该⼯具仍不失为⼀种⽅便的RF优化图层制作途径，在⼀些特定的情景中，⼀样也能为我们的⽇常⼯作提供不可或缺的帮助。
Mapinfo及Surfer作栅格图简介详解
1.2 底图准备 1.2.1原始底图准备
• 在Google Earth中选至少3个不 在一条直线上的点，分别命名 并记下经纬度。为避免经纬度 换算，GoogleEarth可设置单位 为度格式。
• 为了后一步精确描区域轮廓， 底图的像素要提高，可用图片 拼接的方法实现
• B在Didger中配准并制作bln文件，缺点：需 安装Didger
• C修改mapinfo导出的imf文
• 执行“地图(M)/基面图(B)”命令
方法1：右键查看属性
方法2：双 击此区域
方法1看到
分别填入图片左下角和右上角坐标， 底图需预处理
方法2看到
Mapinfo及Surfer作图简介
631 632 633
282 280 281
283 284 285
0
750
1,500
kilometers
286 288
0
5
10
287
kilometers
1.Mapinfo作图步骤
• 1）数据准备（EXCEL,ACCESS）
a经纬度格式转换 b生成dbf数据
• 2）底图准备（Google Earth,Mapinfo）
1.3数据导入
• 文件→打开→erhai.TAB
• 文件→打开→DAT.dbf
分别选经度和纬度 数据所在列的名称
1.4.1Vertical Mapper作图
Vertical Mapper-Create Grid-Interpolation
选择邻值法
选择数据表
选择
作图 指标
• 右键图层控制→增加erhai图层，点选洱海区域
a原始底图处理 b底图配准 c描图
使用mapInfo做渲染图
使用mapInfo做渲染图1．Mapinfo使用的csv表格;使用的是mapinfo11.0英文版，可能是版本原因，在做表格里有不识别中文的情况，图例是取阜阳全网基站级别吞吐量做渲染图，具体表格格式如下：fuy_max_ue.csv几个注意点（可能是mapinfo版本问题）：1）、表头尽量使用英文，可能出现不识别的情况。
2）、检查表格中的数字是否有错误的地方，我做的时候，就出现没读出Flow这列的情况，检查是因为这一列中出现#N/A或者运算报错的情况。
还有有经纬度下面也要检查一下，尽量保证格式都是正确的，个别出现错误的地方直接删除了就行了。
2．Mapinfo打点:1）、把Csv格式文件导入到Mapinfo中：注意文件的格式；在下方选择标准桌面，然后进文件存放的目录位置选取该文件;之后会出现一个小窗口，如下图选择：OK 完毕会生成mapinfo 格式表格，在此表格的基础上生成点。
2)、生成mapinfo 打点图：选择Table下面的Create Po ints…，会出现一个选项窗口：选择mapInfo打开的CSV文件，下面的X/Y轴对应选LONG/LAT，点击OK: 在文件目录位置打开生成的Tab格式打点图：3．生成专题地图;选取MAP下面的C reate Thematic Map…或者按F9进入专题地图界面：进入之后，选择网格下的缺省网格：点击Next:Table 下选择csv 文件，Field 下选取要估成渲染图的字段，本文选取流量为例，完成后点击Next:在之后出现的窗口中，编辑做渲染图的格式及刻度等内容：点击Settings…接上图填写，其中Search Radius可根据需要来调整。
点击OK,再回到刚刚的界面选择Styles:Method中选择Custom Value Ranges（用户自定义）在Number of Inflectiongs可选择要做的几个范围，最下面Value中选择刻度范围，因为我这边统计的是流量，M为单位，分别以10G、5G、3G、2G、1G为刻度，点击OK,回到Create Thematic Map窗口继续OK,生成下图:至此，Mapinfo渲染图完成。
mapInfo的基本使用——重叠覆盖渲染图及问题小区标注
mapInfo的基本使用——重叠覆盖渲染图制作及问题小区标注通过学习本次操作，我们可以mapinfo上制作重叠覆盖渲染图，方便快速定位重叠覆盖区域，标注重叠覆盖小区，方便宏观把握问题，有错之处恳请大神指点，希望对还不知道的兄弟有所帮助。
一、我们为了宏观把控，可以在mapinfo里面把问题小区标注出来，比如重叠覆盖问题小区。
1、首先我们先把工参表里添加重叠覆盖小区的覆盖度和是否是否是重叠覆盖小区，然后再制作工参图层，制作工参图层前面已经说过，这次就不在重复。
如下图所示：2、制作好工参图层后我们也是在地图里面的创建专属地图里面制作选择个人的选项，在选择重叠覆盖，如下图红框所示：3、选中之后双击，制作专属地图，（注意：字段里面必须的选择是否是重叠覆盖小区）如下图所示4、选择之后点击下一步，再选择式样，可对问题小区进行编辑，如下图：5、之后我们就可以对问题小区进行颜色编辑，之后点击确定，如下图所示：6、所有都做好之后就可以选确定，就可以把问题小区标注出来，如下图所示：二、在地图上制作重叠覆盖渲染图，我们可以快速定位重叠覆盖区域1、步骤一都一样，制作工参图层，为了方便，我们只做城区的渲染图，把区域导进mapinfo里面去，如下图所示：2、之后就可以制作专属地图，首先选择模板，如下红框所示，然后选择下一步，如下图所示：3、选择下一步之后，我们选择制作渲染图的来源，及范围选择和保存路径，再单击下一步，如下图所示：4、选择下一步之后我们先设置小区的大小及覆盖半径，如下图：4.1注意，在设置小区大小是只能设置最小，设置好之后点击OK，如下图所示：5、之后再选择式样，其中方法里面要选择自定义取值范围，然后在选择重叠覆盖度对应的数字就可以，之后选择确定，如下图所示：6、之后再点击确定，就可以用制作重叠覆盖渲染图，如下所示：更多mapinfo相关操作可微信搜索公众号网优随笔，或下面二维码添加关注查看。
利用Mapinfo生成地理渲染图
利用Mapinfo生成地理渲染图使用MapInfo制作渲染图本文是以mapinfo8.5的版本示例演示如何生成地理化分布渲染图。
(一)一个典型的MapInfo表是由5文件组成TAB –确定表的结构，如字段名、排序、长度和类型DAT –包含表中每一个字段的数据MAP –描述图形对象ID –联接表和图形数据的对照表文件IND –包含表中索引字段信息，索引字段可以利用“查询>查找”命令(二)做渲染图首先需要的是一份完整的数据。
数据的格式可以是.txt文本文件；可以是.xls文件（mapinfo对excel文件的格式要求比较严格，导入mapinfo中时容易报错，建议在用excel做好数据后转换为txt文本文件后再导入mapinfo）。
文件里面的数据必须包括有：经度(Site logitude form column)、纬度(Site latitude from column)、方向角(Orientation from coulun)、天线波瓣角、渲染对象如“话务量”。
(三)基于Mapinfo8.5做渲染图，依赖于sitesee插件。
向Mapinfo添加sitesee插件.选择Tools- --->Tool Manager------>Add T ool-->选择SiteSee插件所在的位置添加后loaded和autoload一定要勾选插件添加成功后在T able菜单下多出WFI SiteSee：(四)打开数据文件(选择File---->Open…（导入需要渲染的数据文件）)(五)利用SiteSee插件(选择Table-----→WFI SiteSee--→Create Site Boundaries)生成图层Site latitude from column ：纬度Site longitude from column：经度导出表数据(六)打开基础图层（选择File-- Open……（导入刚刚保存的表数据.TAB文件））打开基础图层后工作栏多出Map菜单（利用map菜单里面的Create Thenmatic Map创建地理专题图）：(七)生成专题图,选择Map---- Create Thematic Map点击styles后可以设置显示颜色的门限值其中number of inflections：设置的为显示等级是几级点击数字出现上图即可根据需要对每一等级对应的数值进行设置点击数值钱的颜色即可设置每一等级对应的颜色，最后点击确定在积雪点击OK即可完成显示等级以及颜色的设置生成渲染图上图中渲染图的效果不怎么理想，需要调整一下参数的设置。
利用mapinfo出图
1 ：导入地图信息
利用 mapinfo 出图
文档
标准实用文案
2 ：导入基站信息（先制作插件）
文档
标准实用文案 文档
标准实用文案 文档
标准实用文案
3 ：导入路测数据
文档
标准实用文案
（1 ）：打开 TEMS, 选择 logfile →Exort logfile
（2 ）：对路测数据进行设置
文档
标准实用文案
（3 ：）
文档
标准实用文案
（4 ）：打开路测数据并运行
（5 ）：在 mapinfo 里打开
（6 ）： 设置接收电平和接收质量的轨迹图
文档
标准实用文案
（7 ）：
（8 ）：设置接收电平和接收质量的范围
文档
标准实用文案
（9 ）设置每个范围的颜色
（10 ）:
文档Leabharlann 标准实用文案 文档
(完整word版)Mapinfo栅格制作与渲染
Mapinfo栅格制作与渲染
一、栅格制作
1.1、添加栅格工具
打开Mapinfo→工具→工具管理器→添加Grid Maker(软件自带)。
此时在工具菜单栏下能看见Grid Maker选项
1.2、栅格倒入
工具→Grid Maker→Grid Maker，再此需要注意标红框的地方；
首选extents是选择制作栅格区域的边界，在地图上的东西z南北各选取一个站点作为边界点，并读取经纬度，然后把南、北站点的维度分别填写到North和South中，东西站点的经度分别填写到East和West
在Spacing between line选择制作栅格的大小和单位
最后选择保存栅格teb图层路径。
最终如下图，栅格图层已经做好，此时可以在图层控制中添加栅格的编号。
二、栅格渲染
渲染栅格是选择要呈现的某个值，以栅格为对象对开始渲染。
如昆明区域选择用户数为呈现值，最终把用户数渲染到对于的栅格中。
首选选择创建专题地图→Ranges→缺省区域范围
其次在“表”中选择栅格图层（gid300），“字段”中选择要渲染的值，由于刚开始gid300中没有用户数等相关信息，需要通过“联接”其他表来实现添加对接。
链接表选择要链接的对应表，属于选择要渲染的值即可。
接下来是对用户数的范围划分和渲染颜色调整。
最后呈现出类似下表的图层。
三、如何将2张不相关的表合在一起（SQL语句）。
手把手教你用MapInfo工具制作专题地图和渲染图
手把手教你用MapInfo工具制作专题地图和渲染图Mapinfo在日常规划中的应用（1.0）目录一、Mapinfo简介 (3)二、专题地图 (5)三、图层叠加查询 (18)四、总结 (31)一、MapInfo简介MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。
它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。
MapInfo 含义是“Mapping + Information（地图+信息）”即：地图对象+属性数据。
对于无线网络规划和优化来说，使用MapInfo可以体现具体站点和周边地理信息的关系。
同时，相对于更加直观的Google Earth，MapInfo 的优势在于能够结合具体的小区属性（如载频数、话务量、拥塞情况等），采用不同的颜色来进行表现；或针对某一区域，用栅格渲染的方式体现出单位面积内的载频密度、话务密度等信息。
从而让网络规划、优化人员能够直观地看出某个区域内，网络的问题在哪里，或者具体小区的主要问题是什么。
从而进行更有针对性的分析，制定有效的解决方案。
这就是我们下文中将会重点介绍的“专题地图”功能。
同时，通过对MapInfo图层相互叠加、查询，可以方便地批量确定新建基站的地理属性，如所属行政区、是否二环内等。
这就避免了对每一个基站的人工查询，提高了工作效率。
这就是我们下文将会提到的另外一个主要功能：选择查询。
二、专题地图专题地图是MapInfo 在规划工作中最为常用的功能之一。
顾名思义，“专题”地图就是利用已有的地图图层中的某一个“专题”字段——如小区的载频数、话务量、用塞率等，通过不同的颜色、形状，在地图上直观地进行体现。
因此，在生成专题地图前，我们必须先建立一个可用的、包含我们所关心的信息的图层，如smartcheck 工具生成的CellDB，或者自行手动绘制的站点图。
利用Mapinfo软件之专题地图(即渲染效果图)制作方法
利用Mapinfo软件之专题地图（即渲染效果图）制作方法Mapinfo软件为日常优化工作常用软件之一，其功能丰富可发掘性强，在网络优化过程中可利用其某些特殊功能实现特定效果图，从而使优化报告问题点呈现更加直观明了，下面将以铜川移动华为GSM网络专项优化项目_投诉组例行的《华为割接区域分类投诉地理化呈现报告》为例，介绍专题地图（即渲染效果图）的制作方法。
相关软件Mapinfo软件：推荐版本号：Mapinfo Professional Version8.0及其以上版本制作方法基础信息表格（*Excel）制作：以《华为割接区域分类投诉地理化呈现报告》为例，表格中包含的基础信息为在报告统计周期内产生投诉的基站名称、对应的经度、纬度信息、对应的该周期内的投诉量（可变量）。
以覆盖类投诉为例，制作完成后的表格形式为：<Object:word/embeddings/oleObject1.bin>在实际应用过程中，地理点信息、经纬度信息一般是固定的，第四类信息一般是诸如投诉量、话务量等量化信息。
••专题地图制作步骤•.启动Mapinfo将1中整理的基础信息表格通过Table-Create Points完成打点步骤如下图所示：..点击Mapinfo软件标题栏MAP-Creat Thematic Map如下图所示：.选择上图中橙色框所示的Grid图层示例，其余选择默认即可。
点击Next：蓝色框中选择投诉量或者其它第四类量化信息。
点击Next：如上图所示，Number of Columns表示Preview的列显示数、Interpolator：IDW或者TIN、Swatch Siza表示图例大小分为3个等级，LegendLabelOrder2个选项分别表示图例的升序、降序，以上项都可根据报告需要以及个人喜好完成设置。
.下面将重点介绍Customize中Settings（设置）、Styles（类型）、Legend （图例）的设置。
MAPINFO影象配置
MAPINFO影象配置
第一步：打开图框层，显示全图。
第二步：进入“文件”“打开文件”，在文件类型中选择“栅格图象”，在找到要打开的影象的路径，如图1所示的对话框。
图1
第三步：点击“打开”，弹出如图2所示的提示框。
图2
第四步：点击“配准”，弹出如图3所示的对话框。
在“投影”中选择所需投影，在“单位”中选择“米”。
图3
第四步：在图3的对话框中点击“新建”，再通过“+”（放大）和“-”（缩小）将影象的内图廓左上角调整到合适位置，用鼠标单击其中心如图4所示。
第五步：将内图廓左上角适当放大，按“S”键将MAPINFO捕捉打开。
第六步：在图4中选择“PT1”成蓝色状态。
进入菜单“表”
“栅格图象”“从地图上选择控制点”；捕捉到内图廓左上角点弹出如图5所示的对话框。
第七步：点击“确定”；在图4中“PT1”的坐标显示在框中；就完成了第一点的配准。
第八步：再新建一个点，按上面步骤完成影象的配准。
图4
图5
说明：在配准影象过程中，一般配准四个点，为内图廓的四个角点，在配准时，应按顺时针或逆时针方向。
Mapinfo制图教程(布局与打印)
1.布局与打印宗地界线矢量化号求算完面积之后，我们就可以进行布局与打印了步骤如下：（1）先打开空白的配准好的地形图，将宗地界叠加到空白的地形图上。
见下图（2）将比例尺设置为1：10000，在设置比例尺前先设置一下纸张和布局单位。
单击“选项->参数设置”菜单，打开参数设置对话框，见下图单击“系统设置”按钮，打开“系统参数设置”对话框，见下图为了布局大小精确，我们将纸和布局单位设为毫米，然后单击“确定”关闭对话框。
单击“参数设置”对话框的“确定”按钮，关闭对话框。
单击在“主工具栏”的改变设图“”打开改变视图对话框，见下图设置地图比例1mm=0.01km就把地图的比例尺设为1：10000了。
（3）输入所需要的标注，我们这里是输入标注。
单击“绘图工具栏”上的“”按钮，使其处于按下状态，再在地图窗口要输入标注的位置单击输入文字，见下图（最好新建一个图层放标注）可以再文字上双击或选中文本标注后单击“绘图工具栏”的打开文本样式对话框，见下图来修改文本的颜色、大小、背景等（4） 单击向下还原窗口按钮缩小地图窗口，见下图先在这里单击，然后输入文字缩小后的地图窗口，见下图设置当改变地图窗口大小的时候保持比例不变，单击“地图”菜单，选择“选项”菜单，打开“地图选项”对话框。
单击向下还原窗口按钮选中这个选项选择“当改变窗口大小”组合框里的“保持当前比例”，如上图，然后单击“确定”按钮，关闭对话框。
这时我们改变地图窗口的大小的时候，地图的比例尺不变。
图框制作：因为我们打印的规格是21X29.7cm，所以我们先在打印区域制作一个210mm*297mm的框，方便我们刚好布局到21X29.7cm那么大。
新建一个图层来保存图框，单击“文件->新建表”打开“新建表”对话框，见下图在创建新表并且组合框选择“添加到当前地图窗口”，表结构组合框选择“创建新的”然后单击创建，关闭对话框，打开“新标结构”的对话框，见下图单击“增加字段”添加一个名字为id，类型为字符型，宽度为10的字段，然后单击创建，关闭“新表结构”对话框，弹出“创建新表”对话框，见下图输入文件名为“图框”然后单击“保存”按钮，关闭对话框，并将新建的图框表添加到地图窗口，并且为当前编辑图层，见下图我们可以用右键菜单的“图层控制”菜单打开图层控制对话框，获者单击主工具栏上的图层控制按钮“”，打开对话框，来查看和切换当前编辑图层及控制图层的显示。
mapinfo制图基础教程
M a p i n f o地理信息系统与地形图应用培训教程丰宁满族自治县林业局张士朋2008年12月著目录第一篇mapinfo地理信息系统 (1)第1章地理信息系统概论 (1)1.1信息与信息系统 (1)1.1.1信息与数据 (1)1.1.2信息系统 (1)1.2地理信息与地理信息系统 (2)1.2.1地理信息 (2)1.2.2地理信息系统 (2)1.3地理信息系统的类型与特点 (2)1.3.1地理信息系统的类型 (2)1.3.2地理信息系统的特征 (3)1.4地理信息系统的组成 (3)1.4.1系统硬件 (4)1.4.2系统软件 (4)1.4.3空间数据 (4)1.4.4系统管理和操作人员 (5)1.5地理信息系统的功能 (5)1.6地理信息系统与其他学科的关系 (5)1.7地理信息系统的发展历史 (6)1.8地理信息系统的应用 (6)1.9地理信息系统的发展趋势 (7)第2章MapInfo初步 (7)2.1MapInfo介绍 (7)2.1.1MapInfo的功能 (7)2.1.2M a p I n f o的特点 (8)2.1.3MapInfo的数据组织 (9)2.1.4MapInfo的运行环境 (9)2.1.5MapInfo的开发模式 (9)2.1.6MapInfo的产品优势 (10)2.2MapInfo的安装与启动 (10)2.2.1MapInfo的安装 (10)2.2.2MapInfo的启动 (14)2.3帮助和站点信息 (15)2.3.1如何使用MapInfo的帮助 (15)2.3.2按关键字搜索 (16)2.3.3从帮助目录中选择主题 (17)2.3.4如何使用M a p I n f o地图帮助 (17)2.3.5站点信息 (17)第3章表的操作 (17)3.1表的基本概念 (17)3.2新建表 (18)3.2.1创建表的方法 (18)3.2.2打开表 (21)3.2.3表维护 (21)3.2.4保存表 (23)3.2.5关闭表 (23)3.3栅格图像 (23)3.3.1栅格图的类型 (23)3.3.2栅格图的用途 (24)3.3.3栅格图的处理 (24)3.4栅格图像的配准 (24)3.5图层 (26)3.5.1图层控制 (26)3.5.2无缝地图图层 (26)3.5.3图层显示 (26)3.5.4装饰图层 (27)第4章空间数据建库 (27)4.1 空间数据获取 (27)4.1.1 数字化地图转换 (27)4.1.2装入栅格图像 (29)4.1.3工具条 (29)4.2 属性数据输入 (32)4.3 地图标注 (33)4.3.1自动标注 (33)4.3.2标注工具 (34)4.3.3标注样式 (34)4.3.4用表达式标注 (35)4.3.5使用标注器 (36)第5章空间数据查询 (36)5.1 对象查询 (36)5.1.1对象 (36)5.1.2 对象属性查询 (37)5.2 SQL查询 (38)5.2.1 通过“查询”菜单上的“选择...”命令来查询. (38)5.2.2 通过“查询”菜单上的“SQL选择”命令来查询 (39)5.2.3 “SQL选择”的操作示例 (39)5.2.4 SQL选择 (41)5.2.5 “选择列”字段 (41)5.2.6 “条件”字段 (42)5.2.7 “按列排序”字段 (44)5.2.8 “按列分组”字段 (44)5.2.9 聚合函数 (45)5.3 获取单个对象的信息 (45)5.3.1 获取区域对象信息 (46)5.3.2 获取折线对象信息 (46)5.3.3 获取点对象信息 (47)5.4通过“更新列”对话框获取对象的信息 (47)5.4.1 获取表中图形对象信息 (48)5.4.2通过连接表获得属性信息 (50)第6章空间分析 (51)6.1 缓冲区分析 (51)6.1.1 创建缓冲区 (52)6.1.2 关于缓冲区计算 (53)6.1.3 设定缓冲区计算 (53)6.1.4 设定特定地图的距离、长度、周长和面积计算 (53)6.1.5 同心环缓冲区 (54)6.2 叠置分析 (54)6.2.1 点与多边形叠加 (55)6.2.2 线与多边形叠加 (55)6.2.3 多边形与多边形的叠加 (56)第7章制图输出 (56)7.1 直接打印地图窗口中的地图 (56)7.2 使用布局窗口 (58)第二篇地形图的判读 (62)第1章等高线地形图基础知识 (62)1.1 地物的表示方法 (62)1.2 地貌的表示方法 (62)1.2.1 等高线原理 (63)1.2.2 地貌的基本形状 (63)1.2.3 等高线的特性 (64)1.2.4 等高线的种类 (65)1.3 等高线地形图的判读 (66)第2章使用地形图基础 (69)2.1 概述 (69)2.2 地形图的分幅和编号 (70)2.2.1 梯形分幅与编号 (71)2.2.2 矩形分幅与编号 (73)2.3 地形图的阅读 (74)2.3.1图名和图号 (74)2.3.2 经纬网和坐标网 (75)2.3.3 三北方向和偏角略图 (76)2.3.4 比例尺和坡度尺 (77)2.3.5 坐标系和高程系 (78)2.3.6地物和地貌的判读 (78)2.3.7 颜色 (79)第3章地形图的应用 (79)3.1 地形图的室内应用 (79)3.1.1 在地形图上确定点的平面位置 (79)3.1.2 在地形图上确定点的高程 (79)3.1.3 在地形图上确定两点间的实地距离 (80)3.1.4 在地形图上确定直线的方向 (81)3.1.5 在地形图上确定地面坡度 (81)3.1.6 在地形图上测算面积 (82)3.1.7 在地形图上确定汇水周界 (83)3.2 地形图的室外应用 (83)3.2.1 野外对图 (84)3.2.2 实地填图 (86)第一篇mapinfo地理信息系统第一篇m a p i n f o地理信息系统第1章地理信息系统概论1.1信息与信息系统信息是近代科学的一个专门术语。
mapinfo图层制作
mapinfo图层制作
Mapinfo图层制作过程
1、新建excel
输入关键参数：基站名、经纬度、方位角、sector ID.
2、打开maoinfo，导入新建excel
3、选择excel区域数据
点击确定生成以下窗口
此时要注意字段处是否出现excel表中的首行名称。
点击确定导入数据成功，出现下面窗口。
4、插入插件
插入前
插入后
5、点击工具选择三山区站点生成器
6、根据图表，选择对应的项目，注意经纬度不要选错了。
入下图
点击确定生成三扇区图。
6、选择地图里创建专题地图
选择以下项目，点击下一步
字段必须选择扇区小区编号（sector）
点击下一步生成图形。
Mapinfo绘制新图层简明教程
Mapinfo绘制新图层简明教程一、进入初始Mapinfo状态图层控制图一二、使装饰图层变为可编辑状态点击图层控制快捷键，如图一所示。
我们就会看见图层控制窗口，请见图二。
图二最上面一层称为“装饰图层”，我们在其“是否可编辑”复选框上打勾，使其变为可编辑状态，见图二所示。
然后点击“OK ”按钮，即返回mapinfo 主画面，此时“drawing ”工具栏内的快捷键已变为有效状态，如图三所示。
图三三、 自定义绘制的形状格式见图三所示，点击相应快捷键选择自定义需要的图元形状格式，请自己尝试。
打勾使之可编辑状态四、用各种图元绘制新图层定义好图元格式后，即可进行新图层的绘制。
请在“绘制工具区”选择想用的工具，见图四。
绘制工具选择区图四五、保存所绘制的图层进行创作完成后，或者有阶段性成果后，请尽快保存自己绘制的图层。
注意：刚才我们是把“装饰图层”变为可编辑，所以我们新绘制的网元都存在“装饰图层”上，我们需要保存为永久图层。
图五如图五，点击“保存装饰对象”菜单，就会出现保存对话框，如图六：图六我们选择保存装饰对象到新的图层，点击“Save…”按钮，然后选择保存路径和图层名称即可将刚才添加的装饰对象保存为永久的图层。
这里我们假设保存的图层名字为“test”。
六、继续修改编辑刚才保存的图层上个步骤我们已经有了一个新的图层名为“test”，请再次打开图层控制窗口（操作请参加步骤二），我们就可以看到“test”图层已经在里面了。
如图七：打勾，使之为可编辑状态图七这时，我们如果需要继续修改编辑刚才新建的“test”图层，则需把该层变为可编辑状态，如图七所示。
点击“OK”按钮后我们即可继续在“test”图层上工作。
（注：装饰图层为永远存在的图层，且存于最上面一层。
）七、为图层的图元增加其他信息我们经常需要为图层的图元增加其他信息，比如说我们增加了个“点”的图元来表示移动公司的基站，那么我们也希望为这个“点”增加个中文名称。
