屋面平面图的主要内容、规范之欧阳光明创编

建筑平面图主要包括以下图示内容

建筑平面图主要包括以下图示内容：建筑平面图主要包括以下图示内容：u 图形比例标准的建筑图纸，在使用CAD绘制时，是以1：1进行输入绘制的，在成图并进行输出时，则要根据所需图纸的图幅设置比例。

国家标准《建筑制图标准》（GB/T50104-2001）规定：平面图应采用1：50、1：100、1：150、1：200及1：300的比例绘制。

u 建筑轴线建筑轴线是施工定位、放线的重要依据，所以也可称之为定位轴线，通常承重墙、柱子等主要承重件都应绘制出轴线来确定其位置。

“国标”规定，建筑轴线应采用细点画线表示，轴线的顶端绘制直径为8cm的细实线圆圈，在圆圈内标注轴线编号。

平面图中的建筑轴线的编号一般标注在图形的左侧和下方，当平面图形为不对称时，上方和右侧也应标注轴线编号。

u 图线建筑平面图中的图线应粗细有别，层次分明。

通常被剖切的墙、柱等截面轮廓线用粗实线（0.5b）绘制，门的开启示意明线用中实线（0.35b）绘制，其余可见轮廓线及尺寸线用细实线绘制，建筑轴线用细点划线绘制。

其中的“b”的大小，读者可参阅《房屋建筑制统一标准》中的规定选用适当的线宽组。

在CAD的绘制中，也可只设定线型，不设定线宽，以满足不同比例的出图需要。

在第九章的图形输出中将有详细地介绍，读者若想知道如何省略设定线型这一步骤，可先跳到第九章查阅相关的打印出图。

u 建筑内外部大小建筑的内外部的大小，是按照标准的柱距或开间模数的倍数来进行的。

在本章的随堂讲解中将详细地介绍建筑模数的分类及应用。

这里就不多作叙述。

u 图例由于建筑平面图采用较小的比例绘制，所以平面图上的墙、门窗和楼梯等都是以图例表示的。

对于常用的建筑构件，在国家标准《建筑制图标准》中都有图例，如在平面图中使用了“国标”上未列的图例，应在图纸的适当位置全部列出，并加以说明。

u 尺寸标注及文字标注说明建筑平面图中的尺寸标注除了建筑的长、宽等大小尺寸外，在施工图深度的平面图中，图内还应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等。

建筑平面图主要包括以下图示内容

建筑平面图主要包括以下图示内容：建筑平面图主要包括以下图示内容：u 图形比例标准的建筑图纸，在使用CAD绘制时，是以1：1进行输入绘制的，在成图并进行输出时，则要根据所需图纸的图幅设置比例。

国家标准《建筑制图标准》（GB/T50104-2001）规定：平面图应采用1：50、1：100、1：150、1：200及1：300的比例绘制。

u 建筑轴线建筑轴线是施工定位、放线的重要依据，所以也可称之为定位轴线，通常承重墙、柱子等主要承重件都应绘制出轴线来确定其位置。

“国标”规定，建筑轴线应采用细点画线表示，轴线的顶端绘制直径为8cm的细实线圆圈，在圆圈内标注轴线编号。

平面图中的建筑轴线的编号一般标注在图形的左侧和下方，当平面图形为不对称时，上方和右侧也应标注轴线编号。

u 图线建筑平面图中的图线应粗细有别，层次分明。

通常被剖切的墙、柱等截面轮廓线用粗实线（0.5b）绘制，门的开启示意明线用中实线（0.35b）绘制，其余可见轮廓线及尺寸线用细实线绘制，建筑轴线用细点划线绘制。

其中的“b”的大小，读者可参阅《房屋建筑制统一标准》中的规定选用适当的线宽组。

在CAD的绘制中，也可只设定线型，不设定线宽，以满足不同比例的出图需要。

在第九章的图形输出中将有详细地介绍，读者若想知道如何省略设定线型这一步骤，可先跳到第九章查阅相关的打印出图。

u 建筑内外部大小建筑的内外部的大小，是按照标准的柱距或开间模数的倍数来进行的。

在本章的随堂讲解中将详细地介绍建筑模数的分类及应用。

这里就不多作叙述。

u 图例由于建筑平面图采用较小的比例绘制，所以平面图上的墙、门窗和楼梯等都是以图例表示的。

对于常用的建筑构件，在国家标准《建筑制图标准》中都有图例，如在平面图中使用了“国标”上未列的图例，应在图纸的适当位置全部列出，并加以说明。

u 尺寸标注及文字标注说明建筑平面图中的尺寸标注除了建筑的长、宽等大小尺寸外，在施工图深度的平面图中，图内还应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等。

栏杆规范之欧阳光明创编

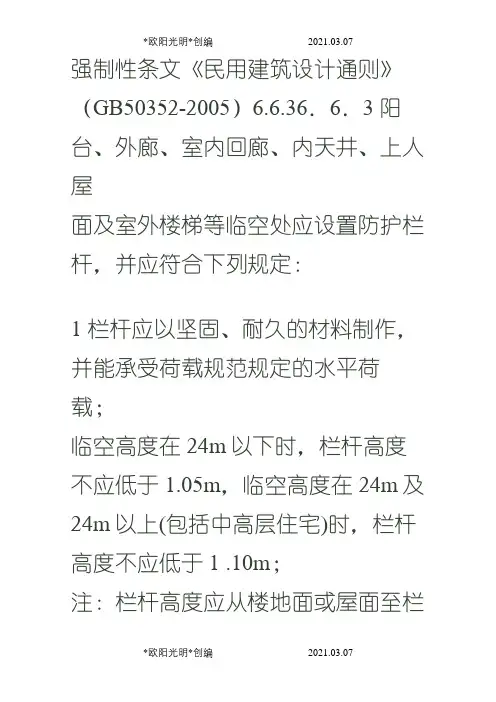

强制性条文《民用建筑设计通则》（GB50352-2005）6.6.36．6．3 阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：1 栏杆应以坚固、耐久的材料制作，并能承受荷载规范规定的水平荷载；临空高度在24m以下时，栏杆高度不应低于1.05m，临空高度在24m及24m以上(包括中高层住宅)时，栏杆高度不应低于1 .10m；注：栏杆高度应从楼地面或屋面至栏杆扶手顶面垂直高度计算，如底部有宽度大于或等于0.22m，且高度低于或等于0.45m的可踏部位，应从可踏部位顶面起计算。

03 栏杆离楼面或屋面0.10m高度内不宜留空；04 住宅、托儿所、幼儿园、中小学及少年儿童专用活动场所的栏杆必须采用防止少年儿童攀登的构造，当采用垂直杆件做栏杆时，其杆件净距不应大于0.11m；05 文化娱乐建筑、商业服务建筑、体育建筑、园林景观建筑等允许少年儿童进入活动的场所，当采用垂直杆件做栏杆时，其杆件净距也不应大于0.11m。

·防护栏杆国家强制性标准汇编发布日期：2006-10-25中国人民共和国建筑工业行业标准住宅楼梯栏杆扶手本标准规定了住宅楼梯金属栏杆、金属、塑料或木制扶手的技术要求和检验规则等。

欧阳光明（2021.03.07）本标准适用于住宅楼梯金属栏杆、金属、塑料或木制扶手。

2 引用标准GBJ96 住宅建筑设计规范 JGJ37 建筑设计通则（试行）GB19 建筑结构荷载规范 JGJ18 钢筋焊接及验收规程GBJ301 建筑安装工程质量检验评定标准 BGJ10 钢筋混凝土结构设计规范。

3 术语3.1 楼梯由一个或若干连续的梯段和平台的组合,用以连接不同标高的建筑平面。

3.2 踏步(Step)踏步面和踏步踢板(或不带踢板)组成的梯级.3.3 扶手(Handrail)附在墙上或栏杆上的长条配件.3.4 栏杆(Balustrade)布置在楼梯和平台边缘有一定刚度和安全度的栏隔设施.3.5 楼梯井(Stair Well)四周为梯段和平台内侧面围绕的空间。

屋面平面图的主要内容、规范

设计步骤与内容：1、确定屋面坡度的形成方法和坡度大小；依据“屋面进深是否＜12m”，考虑选择采用单坡、双坡还是四坡排水。

坡度一般采用2%；画出分水线和坡度指引箭头；2、选择排水方式，划分排水区域；本次作业排水方式可选择如下之一：a) 四周挑檐沟 b)外纵墙设檐沟，山墙挑檐压边c) 外纵墙设檐沟，山墙出顶d)女儿墙内垫排水坡 e) 女儿墙内檐沟f) 女儿墙外檐沟排水说明：选用以上六种常见形式之一均可，其相应的屋面平面图的表达方式、节点构造也不同，在图纸中请注明是哪一种。

例如：a)图所对应的平面图、节点图可以参考如下：d)图所对应的平面图、节点图可以参考如下：3、确定天沟（檐沟）的断面形式及尺寸；本次设计要求：檐沟与框架梁用钢筋混凝土现浇为一体，挑出总宽度不小于500mm，檐沟板厚为60mm；檐沟内纵坡1%至0.5%；★外檐沟高度的确定：条件：若两个落水管之间的间距取20m,则一般为10m，即纵坡的长度为10m，纵坡高度/纵坡长度=h/10m=1%，得出h=100mm。

檐沟高度=檐沟板厚（60mm）+纵坡高度(100mm)+120=280mm，可以考虑取值300mm、350mm或者400mm。

4、确定女儿墙的断面形式及尺寸；女儿墙根据设计用双细实线表达；规范要求：上人屋面女儿墙高度不小于1100mm；一般不上人屋面女儿墙高度不小于600mm；本次设计根据剖面图判断为不上人屋面。

要求女儿墙为240厚普通砖砌，总高度不小于600mm，墙上设300×150mm的钢筋混凝土压顶；5、确定落水管所用材料和大小及间距，绘制屋顶排水平面图。

每个落水管的汇水面积控制在200m2以下；一般根据屋面总面积/200 m2来估计落水管的数量。

落水管所用材料：硬质PVC塑料雨水管；落水管间距一般在18m～24m之间；落水管直径：90mm、100mm、150mm；6、标注必要的索引：出水口的做法、泛水的做法、天沟的做法、排烟道出屋面等、分割缝的做法；7、标高的标注（屋面的标高）；8、屋面做法的标注（要与节点详图中的屋面一致）本次设计要求屋面防水为卷材防水或者刚性防水。

建筑平面图绘制规范

用户在绘制建筑平面图时，无论是绘制底层平面图、楼层平面图、屋顶平面图等时，应遵循相应的绘制要求，才能使绘制的图形更加符合规范1.图纸幅面A4图纸幅面是210×297mm，A3图纸幅面是297×420mm，A2图纸幅面是420 ×594mm，A1图纸幅面是594×841mm，其图框的尺寸见相关的制图标准。

2.图名及比例建筑平面图的常用比利是1：50、1：100、1：150、1：200、1：300.图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。

3.图线图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。

当用户选用A2图纸时，建议选用b=0.7mm（粗线）、0.5b=0.35mm（中线）、0.25mm（中线）、0.25b=0.18mm（细线），当用户选用A3图纸时，建议选用b=0.5mm（粗线）、0.5b=0.25mm（中线）、0.25b=0.13mm(细线）。

在AutoCAD中，实现为Continuous、虚线为ACAD_ISOO2W100或dashed、单点长画线为ACAD_ISOO4W100或Center、双点长画线为ACAD_ISOO5W100或Phantom。

4.字体汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。

5.尺寸标注尺寸界限应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2~3mm。

尺寸起止符号一般用中粗（0.5b）斜短线绘制，其斜度方向与尺寸界线成顺时针45°，长度宜为2~3mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。

互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，应将大尺寸标在外侧，小尺寸标在内侧。

施工图中的建筑平面图包含要点

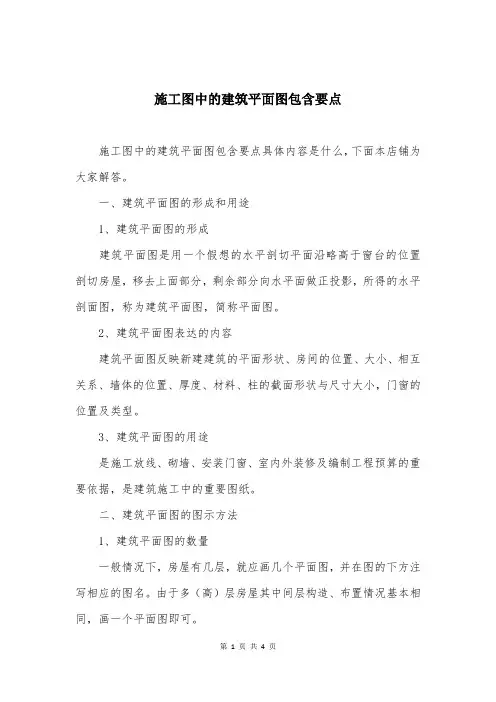

施工图中的建筑平面图包含要点施工图中的建筑平面图包含要点具体内容是什么，下面本店铺为大家解答。

一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

2021年施工现场八牌二图统一规定(附件八)之欧阳学文创编

施工现场八牌二图统一规定欧阳光明（2021.03.07）八牌二图如下：1、工程概况及人员概况2、安全生产牌3、消防保卫牌4、十项安全技术措施5、安全生产六大纪律牌6、工地文明施工牌7、“三宝、四口”防护规定牌8、工地环境卫生制度9、施工平面布置图10、安全警示牌、消防设施平面布置图注：1、图牌位置：图牌设置于进大门显要位置。

2、规格：图牌为长方形，竖式。

长×宽（1.2米×0.8米）。

图牌架尺寸高2米，总长为7.2米。

3、材质：白色宝丽板，不锈钢包边。

设“八牌一图”宣传栏，底座高0.3米，防雨棚设日光灯夜间照明。

4、文字颜色：图牌标题红色，内容蓝色。

附件1：工程概况及人员概况附件2：安全生产牌附件3：消防保卫牌附件4：十项安全技术措施附件5：安全生产六大纪律牌附件6：工地文明施工牌附件7：“三宝、四口”防护规定牌附件8：工地环境卫生制度附件9：施工平面布置图附件1工程概况及人员概况牌天工建设集团有限公司附件2安全生产牌一、坚持“安全第一，预防为主”的方针和管生产必须管安全的原则。

二、项目经理是本工程项目安全生产第一责任人，项目部要建立各级、各部门安全生产责任制，实行安全目标管理，分解到人责任到人，考核到人。

三、项目部管理人员和施工人员要认真学习，严格执行建筑安全技术规范及建筑施工安全检查标准。

四、项目部严格执行检查制度，按照“三定”原则，认真整改，确保安全施工。

五、新工人进场前必须进行三级安全教育，特种作业人员必须持证上岗。

六、遵守各项安全技术操作规程，管理人员不得违章指挥，施工人员不得违章作业。

天工建设集团有限公司附件3消防保卫牌一、贯彻执行有关的消防法规及公司防火安全管理制度和消防检查监护制度，加强施工现场防火安全管理，确保工程消防安全。

二、实行“谁主管，谁负责”原则，贯彻“预防为主，防消结合”方针，建立以工地项目经理为主的义务消防组织并健全防火安全责任制管理网络。

三、施工现场内外消防道路和通道应保证畅通，工地应按消防要求配制有效的消防设施及器材。

建筑平面图

建筑平面图建筑平面图实际上是房屋的水平剖面图（除屋顶平面图外）。

把房屋用一个假想的水平面，沿门、窗洞门部位（指窗台以上，过梁以下的空间）水平切开，把切开下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。

建筑平面图主要反映了整个房屋的平面形状、大小和房间的数量和平面布局，承重墙（或柱）与隔墙的位置、厚度、材料以及门窗数量、类型、位置和尺寸等。

图内应包括剖切图和投影方向可见的建筑构造以及必要的尺寸、标高等。

如需要表示高窗、洞口、通气孔、槽、地沟等不可见部分应用虚线。

平面图宜与总平面图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

当同一页图纸上绘制多于一层的平面图时，则各层平面图宜按层数由低到高的顺序，从左到右或从下至上布置；对于平面较大的房屋，可分区绘制平面图，但每张平面图均绘制组合示意图。

各区分别用大写拉丁字母编号；住宅建筑按层数可分为：低层住宅≤3层多层住宅4~6层中高层住宅7~9层高层住宅≥10层多层房屋应画出各层平面图若楼层的平面布置相同，或仅有局部不同时，可只画出首层平面图标准层平面图顶层平面图屋顶平面图局部平面图一、首层平面图首层平面图也叫底层平面图，是指室内地坪为±0.000所在的楼层的平面图。

主要反映了房屋的平面形状，底层的平面布置情况，几个房间的分隔和组合、房间名称、出入口、门厅、走廊、楼梯等的布置和相互关系，各种门、窗的布置，室外的台阶、花台、室内外装饰以及明沟和雨水管的布置等等。

此外还表明了厕所和盥洗室内的固定设施的布置，并且注写了轴线，尺寸及标高等。

一、首层平面图应在首层平面图中明显位置标注指北针符号，用于指示房屋的朝向，指北针方向与总平面图一致；为防止雨水侵袭，除了台阶和花台下所有外墙墙角均设置有明沟或散水，绘制时可只在墙角或外墙的局部，分段地画出明沟或散水的平面位置，并以中粗实线表示；入口处要设置外台阶以防止雨水倒灌；上了台阶就是外门，再通过楼梯、电梯到各个楼层要去的房间。
