变电站土建-施工设计方案(范本)
变电站土建施工方案
变电站土建施工方案1. 引言变电站是电力系统中的重要组成部分，它起到将输电线路的电压变换为适合配电系统和用户使用的电压的作用。
土建施工是变电站建设中的关键环节，它涉及到建设场地的准备、基础工程的施工以及建筑物的搭建等过程。
本文档将对变电站土建施工方案进行详细介绍。
2. 施工前准备2.1 场地勘察在施工前，需要对变电站建设场地进行勘察工作。
勘察人员需要对场地的地质条件、地形地貌、土壤结构以及地下设施等进行详细的调查，以确保变电站的建设能够适应现场环境。
2.2 场地平整与清理在勘察工作完成后，需要对场地进行平整与清理工作。
这包括清除场地上的障碍物、压实土壤以及进行初步的场地平整等，为后续工程施工做好准备。
3. 基础工程施工3.1 地基处理地基处理是变电站土建施工中非常重要的一环。
在地基处理过程中，需要根据地质勘察报告的结果，采取相应的处理措施，如加固、加密或者加厚地基等，以确保建筑物的稳定性和安全性。
3.2 基础浇筑在地基处理完成后，需要进行基础的浇筑工作。
根据建设要求，进行基础的模板安装、钢筋绑扎、混凝土浇筑等工作，确保基础的牢固和平整。
3.3 地下室施工部分变电站需要建设地下室用于设备的存放和维护。
地下室施工包括地下室的开挖、支护、防水及排水系统的安装等，确保地下室的结构和功能完善。
4. 建筑物搭建4.1 主体建筑物施工建筑物搭建是变电站土建施工中的核心部分。
根据施工图纸和设计要求，进行建筑物的主体结构施工，包括墙体、屋面、地面和窗户等部分。
同时需要进行建筑物的抗震和防火处理。
4.2 室内装饰建筑物的室内装饰工作包括地面的铺设、墙面的装饰、天花板的安装和室内家具的摆放等。
这些工作旨在提升变电站的整体形象和舒适度。
5. 竣工验收在土建施工完成后，需要进行竣工验收工作。
验收人员需要对变电站的土建工程进行检查和评估，确保施工质量符合相关标准和规范。
同时，还需要制定相应的整改措施，对存在的问题进行修复或改进。
2024年整理变电站土建施工方案(高压配电设备安装)
《变电站土建施工方案（高压配电设备安装）》一、项目背景随着经济的快速发展，电力需求不断增长。
为了满足日益增长的电力需求，提高供电可靠性，本次项目将新建一座变电站。
该变电站的建设将为周边地区提供稳定、可靠的电力供应。
本施工方案主要针对变电站的土建施工及高压配电设备安装部分。
项目地点位于[具体地点]，占地面积为[具体面积]。
变电站的主要功能是将高压电能进行变换和分配，以满足不同用户的需求。
二、施工步骤1. 场地平整- 对施工现场进行测量，确定场地的标高和边界。
- 清除场地内的杂物、树木等障碍物。
- 采用推土机、装载机等机械设备进行场地平整，确保场地平整度符合设计要求。
2. 基础施工- 根据设计图纸，进行变电站基础的定位和放线。
- 采用挖掘机进行基础开挖，确保基础的尺寸和深度符合设计要求。
- 在基础底部铺设碎石垫层，以提高基础的承载能力。
- 安装基础钢筋，确保钢筋的规格、数量和间距符合设计要求。
- 浇筑基础混凝土，采用商品混凝土，确保混凝土的质量和强度符合设计要求。
- 在混凝土浇筑过程中，要注意振捣密实，避免出现蜂窝、麻面等质量问题。
3. 主体结构施工- 基础混凝土达到一定强度后，进行主体结构的施工。
- 采用钢模板进行主体结构的支模，确保模板的尺寸和垂直度符合设计要求。
- 安装主体结构钢筋，确保钢筋的规格、数量和间距符合设计要求。
- 浇筑主体结构混凝土，采用商品混凝土，确保混凝土的质量和强度符合设计要求。
- 在混凝土浇筑过程中，要注意振捣密实，避免出现蜂窝、麻面等质量问题。
- 主体结构施工完成后，进行养护，确保混凝土的强度不断增长。
4. 屋面施工- 主体结构施工完成后，进行屋面施工。
- 采用防水卷材进行屋面防水处理，确保屋面的防水性能符合设计要求。
- 安装屋面保温材料，以提高屋面的保温性能。
- 浇筑屋面混凝土，确保屋面的平整度和强度符合设计要求。
5. 高压配电设备安装- 设备到货后，进行设备的验收和检查，确保设备的规格、型号和数量符合设计要求。
电力工程土建施工方案(3篇)
第1篇一、工程概况本工程为XX电力有限公司新建一座110千伏变电站，工程地点位于XX市XX区XX 镇，占地面积约XX亩。
工程主要包括主变压器区、配电装置区、辅助设施区等土建施工内容。
二、施工组织1. 施工单位：XX建筑工程有限公司2. 施工队伍：组建一支具有丰富电力工程土建施工经验的施工队伍，确保施工质量、进度和安全。
3. 施工现场管理：设立施工现场管理机构，明确各部门职责，加强施工现场管理，确保工程顺利进行。
三、施工进度计划1. 施工准备阶段：预计工期为1个月。
2. 土建基础施工阶段：预计工期为3个月。
3. 土建主体结构施工阶段：预计工期为4个月。
4. 土建装饰装修阶段：预计工期为2个月。
5. 竣工验收阶段：预计工期为1个月。
总计：11个月。
四、施工工艺1. 土建基础施工（1）场地平整：对施工现场进行平整，确保场地平整度满足施工要求。
（2）基础开挖：根据设计图纸进行基础开挖，确保基础开挖深度、宽度、尺寸符合要求。
（3）垫层施工：铺设素混凝土垫层，确保垫层平整、密实。
（4）基础施工：按照设计图纸进行基础施工，确保基础质量满足要求。
2. 土建主体结构施工（1）主体结构施工：按照设计图纸进行主体结构施工，确保主体结构质量满足要求。
（2）模板工程：采用钢模板进行模板工程，确保模板安装牢固、尺寸准确。
（3）钢筋工程：按照设计图纸进行钢筋工程，确保钢筋规格、数量、位置符合要求。
3. 土建装饰装修（1）抹灰工程：对墙体、顶棚进行抹灰，确保抹灰平整、密实。
（2）门窗安装：按照设计要求进行门窗安装，确保门窗安装牢固、尺寸准确。
（3）地面铺设：按照设计要求进行地面铺设，确保地面平整、美观。
五、施工质量控制1. 严格遵循国家相关规范、标准和设计要求，确保施工质量。
2. 加强原材料、半成品、成品的质量检验，确保不合格材料不得进入施工现场。
3. 加强施工过程控制，对关键工序进行跟踪检验，确保施工质量。
4. 做好施工记录，为工程验收提供依据。
变电站土建施工组织设计方案
工程位于220KV鹤山变电站内，交通便利，施工场地较为平坦，供水、供电到位，道路畅通，场地条件较理想。
电缆沟施工起于110KV 鹤古Ⅱ回#2塔，沿进站公路、部分沿鹤山变电站围墙，止于110KV 鹤古Ⅱ回#1塔，全长400m。
电缆沟采用钢筋混凝土结构，混凝土强度等级为C20；电缆沟深1.25m；宽1m；侧板厚为200mm。
Ⅰ-Ⅳ段为单排电缆沟；Ⅳ-Ⅴ段为双排电缆沟；Ⅱ-Ⅲ段电缆沟须捣制支承台，承台间隔3m。
二、施工人员配备以项目经理为首组织施工生产。
在项目经理的领导下，组成由专业技术工种组成的施工班组，施工班组设班长，全面负责班组的生产工作，各生产班组长率领，工人直接完成施工任务，施工队长、班组均不脱产，为直接生产工人，特殊工种由持有效证书的专业技术工人组成。
进入本工程的主要施工作业队组如下：泥工班4人钢筋班6人木工班6人砼工班16人电工2人三、施工机械设备1、本工程施工现场的水平运输一般为铁斗车。
2、挖土设备：场地土方及基槽的开挖用1台小型挖掘机开挖，人工执平基槽。
弃土均运出场外，堆放在甲方指定场地。
3、搅拌设备：混凝土、砂浆采用机械搅拌，现场集中搅拌。
现场设1个集中搅拌站，搅拌站内设1台搅拌机和1台砂浆搅拌机。
水泥及砂石的计量用用镑秤计量系统。
4、钢筋机械：现场设1个钢筋加工棚，在钢筋棚内设1条生产线，钢筋弯曲机和钢筋切断机各配1台。
5、木工机械本工程的钢筋砼电缆沟主要采用木模板，现场配备小圆锯1台，可满足施工要求。
6.其它机械：其它机械根据施工机具需要量情况及现场施工进度要求分批组织进场，开做好保养和试运等项工作，一些常用的机械及设备配件要有一定数量的储备以便及时替换，保证各种机械正常运转。

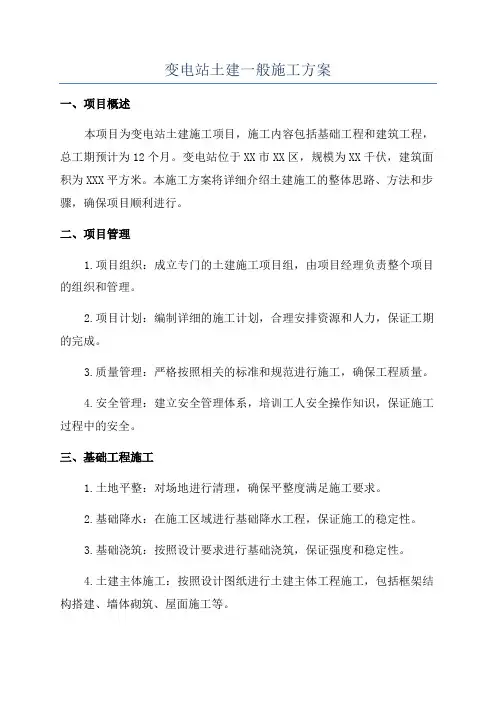

变电站土建一般施工方案
变电站土建一般施工方案一、项目概述本项目为变电站土建施工项目，施工内容包括基础工程和建筑工程，总工期预计为12个月。
变电站位于XX市XX区，规模为XX千伏，建筑面积为XXX平方米。
本施工方案将详细介绍土建施工的整体思路、方法和步骤，确保项目顺利进行。
二、项目管理1.项目组织：成立专门的土建施工项目组，由项目经理负责整个项目的组织和管理。
2.项目计划：编制详细的施工计划，合理安排资源和人力，保证工期的完成。
3.质量管理：严格按照相关的标准和规范进行施工，确保工程质量。
4.安全管理：建立安全管理体系，培训工人安全操作知识，保证施工过程中的安全。
三、基础工程施工1.土地平整：对场地进行清理，确保平整度满足施工要求。
2.基础降水：在施工区域进行基础降水工程，保证施工的稳定性。
3.基础浇筑：按照设计要求进行基础浇筑，保证强度和稳定性。
4.土建主体施工：按照设计图纸进行土建主体工程施工，包括框架结构搭建、墙体砌筑、屋面施工等。
5.安装配套设施：根据设计要求，安装配套的设备和设施，包括零部件、门窗、通风设备等。
6.补充工程：对工程中的不足或需改进的部分进行补充和改进，保证工程质量。
四、建筑工程施工1.场地布置：按照设计要求对场地进行布置，包括道路、绿化、围墙等。
2.建筑施工：按照设计图纸进行建筑工程施工，包括混凝土浇筑、墙体砌筑、屋面施工等。
3.电气施工：根据变电站的电气设计要求，进行电气线路敷设、电缆铺设等工作。
4.安装设备：根据设计要求安装变压器、开关柜、配电设备等电力设备，并进行调试和验收。
5.给排水工程：进行给排水管道的铺设和施工，确保正常的给排水系统。
6.完工验收：完成施工后的综合验收，确认工程质量和符合设计要求。
五、质量控制1.按照国家规范和设计要求进行土建施工，确保结构安全和工程质量。
2.在施工过程中进行施工记录和验收，确保每个环节符合相关要求。
3.成立施工质量检查组，定期进行现场检查，及时发现并解决质量问题。

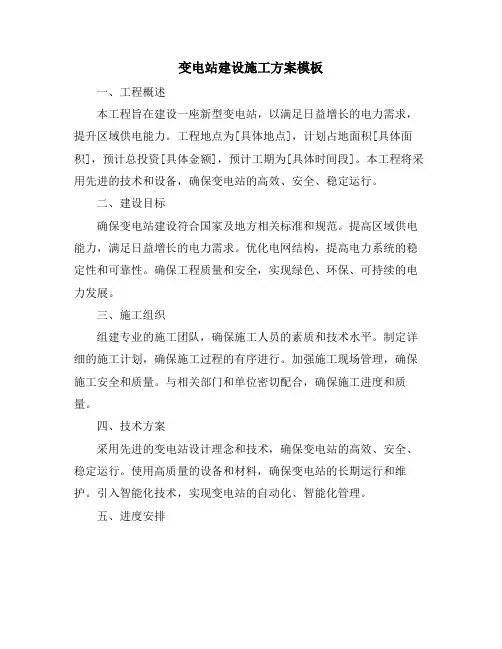

变电站建设施工方案模板
变电站建设施工方案模板一、工程概述本工程旨在建设一座新型变电站，以满足日益增长的电力需求，提升区域供电能力。
工程地点为[具体地点]，计划占地面积[具体面积]，预计总投资[具体金额]，预计工期为[具体时间段]。
本工程将采用先进的技术和设备，确保变电站的高效、安全、稳定运行。
二、建设目标确保变电站建设符合国家及地方相关标准和规范。
提高区域供电能力，满足日益增长的电力需求。
优化电网结构，提高电力系统的稳定性和可靠性。
确保工程质量和安全，实现绿色、环保、可持续的电力发展。
三、施工组织组建专业的施工团队，确保施工人员的素质和技术水平。
制定详细的施工计划，确保施工过程的有序进行。
加强施工现场管理，确保施工安全和质量。
与相关部门和单位密切配合，确保施工进度和质量。
四、技术方案采用先进的变电站设计理念和技术，确保变电站的高效、安全、稳定运行。
使用高质量的设备和材料，确保变电站的长期运行和维护。
引入智能化技术，实现变电站的自动化、智能化管理。
五、进度安排制定详细的施工进度计划，确保工程按期完成。
定期进行进度评估和调整，确保施工进度和质量。
与相关部门和单位保持密切沟通，及时解决施工进度中的问题。
六、安全措施制定全面的施工安全管理制度和操作规程。
加强施工现场的安全监管，确保施工人员的人身安全。
定期进行安全检查和评估，及时发现和消除安全隐患。
加强应急管理和救援体系建设，确保事故发生时能迅速、有效地应对。
七、质量要求严格遵守国家及地方相关质量标准和规范，确保工程质量。
实行全面的质量管理体系，确保施工过程中的质量控制。
加强对设备和材料的检验和验收，确保使用合格的产品。
定期进行质量检查和评估，及时发现和整改质量问题。
八、验收标准变电站建设完成后，需按照国家及地方相关标准和规范进行验收。
验收内容包括但不限于：变电站的设计、施工、设备安装、调试等方面。
验收过程需由相关部门和单位共同参与，确保验收的公正、客观、全面。
验收合格后方可投入运行，如存在问题需及时整改并重新验收。
变电站土建施工方案三篇
《变电站土建施工方案》一、项目背景随着经济的快速发展，对电力的需求日益增长。
为了满足不断扩大的电力供应需求，提高供电可靠性，本变电站项目应运而生。
该变电站的建设将为周边地区提供稳定、可靠的电力保障，对于促进当地经济发展和提高人民生活水平具有重要意义。
本变电站位于[具体地点]，占地面积为[具体面积]。
场地地势较为平坦，交通便利，便于施工材料的运输和设备的安装。
周边环境良好，无重大污染源和地质灾害隐患。
二、施工步骤1. 场地平整- 清理施工现场的杂物、垃圾等，确保场地干净整洁。
- 采用推土机、装载机等机械设备对场地进行平整，使其达到设计要求的标高。
- 对场地进行碾压，确保场地的密实度符合要求。
2. 基础工程- 测量放线：根据设计图纸，使用全站仪、水准仪等测量仪器进行测量放线，确定基础的位置和标高。
- 土方开挖：采用挖掘机进行土方开挖，按照设计要求的坡度和深度进行施工。
在开挖过程中，要注意保护周边的管线和设施。
- 基础垫层：在基础底部铺设一层混凝土垫层，厚度为[具体厚度]。
垫层要振捣密实，表面平整。
- 基础钢筋绑扎：按照设计要求进行基础钢筋的绑扎，钢筋的规格、型号、间距等要符合设计要求。
钢筋的接头要采用焊接或机械连接，接头的质量要符合规范要求。
- 基础模板安装：采用钢模板或木模板进行基础模板的安装，模板的强度、刚度和稳定性要符合要求。
模板的接缝要严密，不得漏浆。
- 基础混凝土浇筑：在基础钢筋和模板验收合格后，进行基础混凝土的浇筑。
混凝土要采用商品混凝土，浇筑过程中要振捣密实，不得出现蜂窝、麻面等质量问题。
混凝土浇筑完成后，要及时进行养护，养护时间不少于[具体天数]。
3. 主体结构工程- 框架柱施工：框架柱的钢筋要在基础施工时预留插筋，插筋的位置和长度要符合设计要求。
框架柱的模板采用钢模板或木模板，模板的安装要牢固，垂直度要符合要求。
框架柱的混凝土要分层浇筑，振捣密实，不得出现漏振现象。
- 梁、板施工：梁、板的模板采用钢模板或木模板，模板的安装要牢固，平整度要符合要求。
变电站建设施工方案模板
变电站建设施工方案模板一、项目背景变电站是电力系统中的重要组成部分，负责升压、降压、配电等功能。
在电网建设或改造中，变电站的建设是必不可少的环节。
本文档旨在提供一个变电站建设施工方案的模板，以帮助施工团队全面、系统地进行项目管理和施工。
二、工程概述本工程为建设一座容量为XX千伏安的变电站，主要包括以下内容：1.变电站主体建筑施工；2.主变压器及配电设备安装；3.电力设备调试和联调；4.地线接地系统建设；5.通信、控制系统的安装与调试；6.完善相关管理机构和设施。
三、施工方案3.1 变电站主体建筑施工•建筑物选址：根据土地规划和电力系统布局要求，选择适宜的地块开展施工；•周边环境准备：清理施工区域，确保施工安全和顺利进行；•基础工程：进行地基开挖、浇筑基础、建筑结构搭建；•安装与装饰工程：进行电缆敷设、设备安装等工作；•完工验收：根据相关规范和标准，对建筑工程进行验收。
3.2 主变压器及配电设备安装•设备进场：根据进度计划，安排设备到达工地；•安装准备：组织现场人员、设备和材料，进行安装前的准备工作；•安装工作：按照施工图纸和规范要求，进行主变压器和配电设备的安装；•绝缘测试：在设备安装完成后，进行绝缘测试，确保设备安全可靠；•设备调试：根据调试方案，对设备进行试运行和调试。
3.3 电力设备调试和联调•装置调试：对变电站的各类电力设备和装置进行调试，确保其正常运行；•系统联调：将各类电力设备和装置与电力系统进行联调，确保系统的稳定性和可靠性。
3.4 地线接地系统建设•地线敷设：根据设计方案，进行地线的敷设和连接；•接地电阻测试：在地线敷设完成后，进行接地电阻测试，确保接地系统符合规范要求。
3.5 通信、控制系统的安装与调试•通信系统安装：根据设计方案和图纸要求，进行通信设备的安装；•控制系统安装：根据设计方案和图纸要求，进行控制设备的安装；•调试工作：对通信和控制系统进行调试，确保其正常工作。
3.6 完善相关管理机构和设施•油水分离系统建设：根据环保要求，建设油水分离系统；•完善消防设施：根据消防要求，完善消防设施；•安全设施完善：安装相关安全标识、警示灯等设施；•办公及生活设施建设：提供办公室、宿舍等设施，满足工作和生活需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cheng 110Kv XX 2#主变扩建工程土建施工方案批准：审核：编制：XX有限公司20XX年1月目录一、工程施工内容二、编写依据三、施工安健环执行标准四、施工组织机构五、施工准备六、停电时间要求及范围七、实施步骤及方法八、施工进度计划九、质量控制要求及措施十、安全技术措施十一、施工现场职业安全卫生和环境保护措施一、工程施工内容：本期工程在原有站内进行，工程施工内容包括：高压室改造、电容器基础、电缆沟、主变基础、构支架基础、刀闸设备基础、断路器基础、端子箱基础、砼管基础及操作小道等。
二、编写依据2.1 《土方开挖作业指导书》编码：BDTJ-012.2 《土方回填作业指导书》编码：BDTJ-032.3 《模板安装与拆除作业指导书》编码：BDTJ-072.4 《钢筋制作与安装作业指导书》编码：BDTJ-082.5 《混凝土浇筑作业指导书》编码：BDTJ-092.6 《砖砌体作业指导书》编码：BDTJ-102.7 《一般抹灰作业指导书》编码：BDTJ-152.8 《建筑物给水、排水工程作业指导书》编码：BDTJ-222.9 《构支架及设备基础作业指导书》编码：BDTJ-242.10 《构支架安装工程作业指导书》编码：BDTJ-252.11 《电缆沟及盖板作业指导书》编码：BDTJ-272.12 施工图纸三、施工安健环执行标准3.1 《供电企业班站“5I”标准化管理体系内务现场管理规范与应用》；3.2 《电网建设工程安全和环境管理设施规范应用手册》。
3.3 《变电站安健环设施标准》Q/CSG10001-2004四、施工组织机构本工程项目经理部设经理、技术负责人、专职安全员各一名，下设变电土建施工队、变电电气安装及试验队，以满足工程如期、安全、优质的完成的需要。
4.1 组织机构4.2 质量管理机构4.3 安全管理机构安全管理组织机构同时作为施工全过程风险控制组织机构。
五、施工准备5.1 人员准备（1）为了加强本工程的施工管理，我公司将组建110kVXX2#主变扩建工程项目部，项目经理全权负责项目部的工作，项目经理由具有丰富的变电站施工和项目管理经验的同志担任，公司选派具有丰富经验的管理人员参加本工程建设和管理，并投入足够的、工况良好的施工机械，以确保工程的顺利完成。
（2）施工用工计划5.2 材料准备5.2.1建设单位提供的设备对本工程已由项目法人进行招标的材料，制定详细具体设备转运计划，确保主要设备安全、如期到达指定安装点。
项目部材料员负责卸车、验收、清点和保管，并与运输一道负责运送至各施工点。
对所供材料在各施工环节中，如发现不合格品、缺陷、损坏等情况应同现场监理进行记录登记，由项目部联系建设单位处理。
5.2.2材料清单本工程自购的材料，由项目部材料供应科进行供方评定、采购和供详工作，按程序文件规定进行评审，选择有资质、信誉好且以产品质量认证的定点厂。
公司材料供应及时了解市场行情，严格检验所购置材料，严把质量关。
主要材料清单5.2.3主要设备及材料供应计划表为保证施工进度计划的实现，需在材料供应上得到满足，根据施工进度的安排，以确保工期的实现。
设备、材料供应计划表5．3施工机具准备根据本工程的施工需要，我们主要配置以下施工机具（见表），并根据施工进度计划，安排施工机具进场。
主要施工机械设备表5．4图纸准备110kVXX2#主变扩建工程的施工需准备以下图纸：土建部分：高压室及接地变室改造，室外构架、设备基础与设备支架及其基础施工图。
六、停电时间要求及范围施工不涉及停电。
七、实施步骤及方法7.1 施工工序总体安排（1）土建工作重点集中高压室改造、警传室及户外构支架，主变基础施工安排以户外构支架为中心，其它建、构筑物如电缆沟、操作小道等可穿插进行施工。
（2）构支架应提前移交，确保电气设备安装时砼的强度等级达到设计要求。
（3）由于工期较紧，要充分利用工作面抢工期。
7.2.土建工程主要工序（1）砼工程本工程采用现场配制、搅拌的砼，砼工程施工要点如下：a．砼应严格按配合进行原材料计量下料，搅拌均匀充分，确保砼的强度等级、坍落度等指标符合设计要求。
原材料每盘称量的允许偏差b．浇筑砼前模板应清理干净并浇水湿润，且浇筑砼时应有木工跟班检查模板的支撑体系，有钢筋工跟班检查钢筋保护层是否足够、钢筋是否位移。
c．柱砼应分层浇筑，砼自由倾落高度不得超过2m，并用插入式振捣器分层振捣，防止漏振，确保砼密实。
d. 浇水养护应在砼浇筑完毕后的12小时以内进行，养护时间不得少于7天。
e. 浇筑地点随机取样，按规定留置标准养护试件和同条件养护试件。
（2）砌砖工程砖墙为非承重填充墙，施工要点如下：a．砖进场后应抽样送检，合格方可使用；砌筑前应提前1~2天浇水湿润。
b．砌砖灰缝应横平竖直，砂浆饱满。
灰缝厚度宜10mm，水平灰缝的砂浆饱满度不得小于80%。
（3）抹灰工程a．抹灰工艺流程：施工准备→基层清理→设标筋→抹底灰→罩面→洒水养护。
b．砂浆严格按设计要求配制，及时使用，石灰膏必须彻底熟化。
c．基层应清理干净，填补空洞，洒水湿润，刷一道水泥浆。
d. 层宜在底灰5~6成干时进行施工，完成后及时洒水养护。
（4）断路器基础施工断路器基础为半露出地面的清水砼，外观质量和上表面平整度要求较高，施工要点如下：a．基坑开挖时，要防止出现超挖现象和基坑被雨水浸泡。
b．模板采用新建筑胶合板并涂刷脱模剂，用钢管进行模板支撑，确保砼表面光滑，且在砼浇筑过程中模板不变形。
c．砼应级配良好，振捣充分，基础必须一次完成砼浇筑，不允许留施工缝。
砼浇筑完毕后要及时进行原浆抹面，保证砼表面质量美观。
d．预埋铁件位置要准确，表面要平整，固定牢固，且不得出现空鼓现象。
e．为减少碰撞损坏，基础阳角宜做成45°角。
f．断路器安装时应注意成品保护，避免碰撞损坏基础。
（5）电缆沟施工砖砌电缆沟，预制钢筋砼盖板，其施工要点如下：a．电缆沟开挖时应将质量较差的桩头凿除。
b．电缆沟底纵坡度要满足设计要求，确保排水畅通，避免积水。
c．沟壁预埋铁件的位置要通线控制，断开处要焊接连通，并用钢筋与地网焊接连通，焊接时双面焊缝长度不小于6d，单面焊缝长度不小于12d（d为钢筋直径），预埋件和焊缝应按设计要求涂防护漆。
d．电缆沟每25m设沉降缝一道，并在沟道跨道路两侧、变断面处、拐角处及埋深变化处，增设沉降缝。
e．电缆沟盖板与电缆沟间的缝隙应符合设计要求，相互吻合。
预制电缆沟盖板应在平整的场地上进行，用钢模进行预制，并注意成品保护。
八、施工进度计划8.1 工期规划及要求本工程计划于2011年2月25日开工，2011年8月15日竣工。
8.2施工进度横道图详见110kVXX变电站施工进度横道图。
九、质量控制要求及措施9.1 过程质量控制要求1、《建筑工程施工质量验收统一标准》GB50300-20012、《建筑地面工程施工质量验收规范》GB50209-20023、《电力建设施工质量验收及评定规程第1部分：土建工程》DL/T5201.1-20054、《110kV～500kV送变电工程质量检验及评定标准第3部分：变电土建工程》Q/CSG10017.3-20075、《混凝土质量控制标准》GB50164-19926、《混凝土结构工程施工质量验收规范》GB50204-20027、《建筑施工模板安全技术规范》JGJ162-20088、《混凝土强度检验评定标准》GBJ107-879、《砌体工程施工质量验收规范》GB50203-200211、《砼结构工程施工质量验收规范》GB50204-20029.2 过程质量控制措施（1）建立完善的现场质量管理组织机构，落实质量责任制。
（2）严格贯彻执行IS019001——2000质量体系程序文件的规定（3）严格按照《韶关供电局规范化验收工作标准》开展三级质检验收。
（4）加强施工前的技术交底工作，使施工人员掌握施工要点。
（5）如实准确、及时完整地做好施工记录、验收记录。
（6）积极配合业主代表或监理代表对质量进行的监理工作。
（7）严格按施工设计图纸和设备厂家安装使用说明书开展设备安装调试工作；（8）严格执行上级有关反事故措施。
9.3验收标准本工程土建施工按以下规范、相关标准进行验收：1、《电力建设施工及验收规范》建筑工程篇SDJ69-872、《建筑安装工程质量检验评定统一标准》GBJ300-883、《建筑安装工程质量检验评定标准》GBTJ305-754、国家电力公司《防止电力生产重大事故的二十伍项重点要求》及其它有关的规范和标准。
十、安全技术措施10.1施工安全注意事项为了贯彻执行“安全第一，预防为主”的安全生产方针，为适应电力建设安全文明施工规范化、科学化、制度化的要求，本项目部将对安全文明施工采用全面网络管理，在施工前和施工过程中，严格执行计划、部署、检查、总结、评比程序、认真执行部颁《电力建设安全施工管理规定》和《电力建设安全工作规程》（DL5006.3-1997）以及《电业安全工作规程》（DL408-91）在确保安全的前提下高效高质地按期完成本工程的施工任务。
1 .施工前现场实地考察，征求施工人员的意见和建议，编制切实可行的“施工技术措施”。
进行详细的技术交底、释疑，明确责任义务，认真清理检查施工机具及安全用具。
每项工作的安全注意事项向施工人员交底后，方可实施。
2 .施工中工机具合理布置，安全措施落实到位；严格按规程和施工安全技术措施进行施工，加强现场安全监督检查及安全监护，如有异常，立即停止施工，结合现场对现有的施工方案进行研究、调整，确保安全施工。
3 .施工后拆除安全设施，整理机具，施工现场负责人和安全员最后离开现场，进行施工总结，为下一次类似施工打好基础。
10.2安全风险控制组织措施（1）进站前先按有关规定办理进站手续，严格执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
服从站内值班人员的管理，遵守站内有关制度。
（2）设置明显警示标志及遮拦，把施工作业区与运行设备区隔离。
（3）开工前先对全体施工人员进行安全教育和安全交底，并进行安全考核，合格方能进场施工。
（4）施工人员进入现场必须沿指定路线，严禁在带电区域随意穿行。
进入施工现场的人员必须正确佩带安全帽。
（5）在焊机操作棚周围，不得放易燃物品，在室内进行焊接时，应保持良好环境。
（6）特殊工程作业人员，应经过一定技术培训并持证上岗。
（7）在施工现场行走或上下要坚持做到“十不准”。
10.3安全风险控制技术措施1、混凝土搅拌开始前，应以搅拌机及配套机械进行自我负荷试运转，检查运转正常，运输道路畅通，然后方可开机工作。
2、混凝土浇筑前，应对振捣器进行运转试验，振动器操作人员应穿胶鞋、戴结缘手套；振动器不能挂在钢筋上，湿手不能接触电源开关。
3、钢筋加工机械的操作人员，应经过一定的机械操作技术培训，掌握机械性能和操作规程后才能上岗。
