CS1628数码管驱动电路中文使用手册
TM1628规格书和程序
LED 驱动控制专用电路一、概述TM1628TM1628 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。
本产品性能优良，质量可靠。
主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
采用SOP28的封装形式。
二、特性说明••••••••采用功率CMOS 工艺多种显示模式（11 段×7 位～ 14 段×4 位）键扫描（10×2）辉度调节电路（占空比8 级可调）串行接口（CLK，STB，DIO）振荡方式：内置RC 振荡（450KHz+5%）内置上电复位电路封装形式：SOP28三、管脚定义：1 2 3 4 5 6 7 8 9 10 11 12 13 14NCDIOCLKSTBKEY1KEY2VDDSEG1/KS1SEG2/KS2SEG3/KS3SEG4/KS4SEG5/KS5SEG6/KS6SEG7/KS7GNDGRID1GRID2GNDGRID3GRID4GNDVDDSEG14/GRID5SEG13/GRID6SEG12/GRID7SEG10/KS10SEG9/KS9SEG8/KS82827262524232221201918171615四、管脚功能定义：LED 驱动控制专用电路符号管脚名称说明TM1628DIO数据输入/输出在时钟上升沿输入/输出串行数据，从低位开始。
输出为N-ch open drain在上升或下降沿初始化串行接口，随后等待接收指令。
STB 为低后的第一个字节作为指令，当处理指令时，当前其它处理被终止。
当STB 为高时，CLK 被忽略在上升沿读取串行数据，下降沿输出数据输入该脚的数据在显示周期结束后被锁存段输出（也用作键扫描）,p管开漏输出位输出，N管开漏输出段/位复用输出5V±10%接系统地内部未连线STB片选CLKKEY1～KEY2Seg1/KS1～Seg10/KS10 Grid1～ Grid4Seg12/Grid7 ～ Seg14/Grid5VDDVSSNC时钟输入键扫数据输入输出（段）输出（位）输出（段/位）逻辑电源逻辑地空脚▲注意：DIO口输出数据时为N管开漏输出，在读键的时候需要外接1K-10K的上拉电阻。

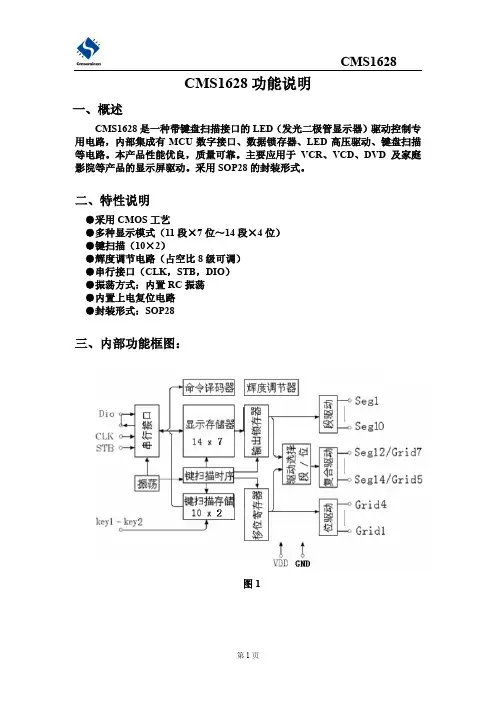

CMS1628说明书
CMS1628功能说明一、概述CMS1628是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。
本产品性能优良，质量可靠。
主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。
采用SOP28的封装形式。
二、特性说明●采用CMOS工艺●多种显示模式（11段×7位～14段×4位）●键扫描（10×2）●辉度调节电路（占空比8级可调）●串行接口（CLK，STB，DIO）●振荡方式：内置RC振荡●内置上电复位电路●封装形式：SOP28三、内部功能框图：图1四、管脚定义：图2五、管脚功能定义：▲注意：DIO口输出数据时为N管开漏输出，在读键的时候需要外接1K~10K的上拉电阻。
本公司推荐10K的上拉电阻。
DIO在时钟的下降沿控制N管的动作，此时读数时不稳定，你可以参考图（7），在时钟的上升沿读数时才稳定。
图3六、显示寄存器地址和显示模式：该寄存器存储通过串行接口从外部器件传送到CMS1628的数据，地址从00H~0DH共14字节单元，分别与芯片SEG和GRID管脚所接的LED灯对应，分配如下图：写LED显示数据的时候，按照从显示地址从低位到高位，从数据字节的低位到高位操作。
七、键扫描和键扫描数据寄存器：键扫描矩阵为10×2bit，如下所示：图5键扫描地址数据如下所示，先发读键扫描命令后，开始读取按键数据BYTE1—BYTE5字节，读数据从低位开始输出，其中B6和B7为无效位，此时芯片输出为0。
芯片K和KS引脚对应的按键按下时，相对应的字节内的BIT位为1。
▲注意：1、CMS1628最多可以读5个字节，不允许多读；2、读取数据字节只能按顺序从BETY1—BETY5读取，不可跨字节读。
例如：硬件上的K1与KS5对应按键按下时，此时想要读到此按键数据，必需要读到第3个字节的第1BIT位，才可读出数据；当有多个按键按下，例如：K1与KS5，K2与KS5两个按键同时按下时，BETY3的B0 与B1位为1;3、组合键只能是同一个KS ，不同的KI组合。
CS1628
2、功能框图与引脚说明
2. 1、功能框图
VDD GND
上电复位及 RC振荡器
STB
CLK
MCU接口
DIO
K1
按键扫描及
K2
按键存贮单元
时序及控制 亮度调节 指令译码
显示数据 存贮器
显示控制 及驱动
SEG1/KS1 SEG10/KS10 SEG12/GRID7 SEG14/GRID5 GRID4 GRID1
2
3
4
读取数据
Tdisp
SEG输出 DIG1 DIG2 DIG3
GRID1 GRID2
1/16 Tdisp
GRID3
键扫数据
DIGn 12345678 DIG1 DIG2 DIG3
键扫数据
DIGn 910
GRIDn
1 Frame＝(n+1)Tdisp
显示和键扫周期
1 Frame
版本：2011-03-A
01HL
01HU
03HL
03HU
05HL
05HU
07HL
07HU
09HL
09HU
0BHL
0BHU
0DHL
0DHU
b0～b3
XXHL
b4～b7
XXHU
DIG1 DIG2 DIG3 DIG4 DIG5 DIG6 DIG7
CS1628
2.2.2 按键扫描和按键存贮单元 在按键扫描时，电路可以扫描 10×2 的键盘矩阵。对应如下：
地址模式设置 0：数据写入后地址自动加1 1：地址固定
电路工作模式选择 0：正常工作 1：测试模式
2.2.3.2 显示数据存贮器地址设置指令 用来设置所要的显示数据存贮器写入地址，所设置的地址要在 00H～0DH 之间。若所设 置的地址是 0EH 或更高，则被认为是无效地址，实际不能写入，直至设置了一个有效地址。 该指令的识别码为‘11’，初始化后低四位为 0，具体格式见下图。
TM1628规格书
LED驱动控制专用电路TM1628一、概述TM1628 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。
本产品性能优良，质量可靠。
主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
采用SOP28的封装形式。
二、特性说明•采用功率CMOS 工艺•多种显示模式（10段×7位～13段×4位）•键扫描（10×2bit）•辉度调节电路（占空比8 级可调）•串行接口（CLK，STB，DI/O）•振荡方式：内置RC 振荡（450KHz+5%）•内置上电复位电路•封装形式：SOP28三、内部功能框图：四、管脚定义：管脚功能定义：符号管脚名称管脚号说明NC 1 NO CONNECTDI/O 数据输入/输出2 在时钟上升沿输入串行数据，从低位开始;在时钟下降沿输出串行数据，从低位开始。
输出为N-ch opendrainCLK 时钟输入 3 在上升沿读取串行数据，下降沿输出数据STB 片选 4 在上升或下降沿初始化串行接口，随后等待接收指令。
STB为低后的第一个字节作为指令，当处理指令时，当前其它处理被终止。
当STB为高时，CLK被忽略K1～K2 键扫数据输入5～6 输入该脚的数据在显示周期结束后被锁存Seg1/KS1～Seg10/KS10输出（段）8～17 段输出（也用作键扫描）Grid1～Grid2 输出（位）27～26 位输出Grid3～Grid4 输出（位）24～23 位输出Seg12/Grid7～Seg14/Grid5输出（段/位）18～20 段/位复用输出VDD 逻辑电源7、21 5V±10%NCVSS 逻辑地22、25、28 接系统地五、显示寄存器地址和显示模式：该寄存器存储通过串行接口从外部器件传送到TM1628 的数据，地址分配如下：六、键扫描和键扫数据寄存器：键扫矩阵为10×3bit，如下所示：键扫数据储存地址如下所示，用读指令读取，读从低位开始：七、指令说明：指令用来设置显示模式和LED 驱动器的状态。
CMS1627 LED 驱动控制专用电路说明书
CMS1627用户手册LED驱动控制专用电路V1.0请注意以下有关CMS知识产权政策＊中微半导体公司已申请了专利，享有绝对的合法权益。
与中微半导体公司MCU或其他产品有关的专利权并未被同意授权使用，任何经由不当手段侵害中微半导体公司专利权的公司、组织或个人，中微半导体公司将采取一切可能的法律行动，遏止侵权者不当的侵权行为，并追讨中微半导体公司因侵权行为所受的损失、或侵权者所得的不法利益。
＊中微半导体公司的名称和标识都是中微半导体公司的注册商标。
＊中微半导体公司保留对规格书中产品在可靠性、功能和设计方面的改进作进一步说明的权利。
然而中微半导体公司对于规格内容的使用不负责任。
文中提到的应用其目的仅仅是用来做说明，中微半导体公司不保证和不表示这些应用没有更深入的修改就能适用，也不推荐它的产品使用在会由于故障或其它原因可能会对人身造成危害的地方。
中微半导体公司的产品不授权适用于救生、维生器件或系统中作为关键器件。
中微半导体公司拥有不事先通知而修改产品的权利，对于最新的信息，请参考我们的网站1.产品概述 (1)1.1功能特性 (1)1.2特性说明 (1)1.3管脚分布 (2)2.指令说明 (3)3.显示寄存器地址 (5)4.显示 (6)4.1驱动共阴数码管 (6)4.2驱动共阳极数码管 (7)5.键扫描和键扫数据寄存器 (8)6.按键 (9)6.1按键扫描 (9)6.2按键复用 (10)7.串行数据传输格式 (11)8.应用时串行数据的传输 (12)8.1地址增加模式 (12)8.2固定地址模式 (12)8.3读按键时序 (13)8.4采用地址自动加一和固定地址方式的程序设计流程图 (14)9.应用电路 (16)10.电气参数 (18)11.封装 (20)11.1SOP28 (20)12.版本修订说明 (21)1.产品概述1.1功能特性CMS1627是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。
GN1628 LED驱动控制电路说明书
1、概述GN 1628 是一款3 线串口共阴极10 段7 位或13 段4 位带10*2 位键盘扫描的LED 驱动控制电路，三线串行通讯接口，RC 振荡器，具有八级辉度可调，广泛适用于各种 LED 面板场合。
其主要特点如下：●显示模式软件可调●内置显示RAM ●10*2扫描按键矩阵●显示辉度软件可调l 三线串行接口（CLK ，STB ，DIO ）l 内置 RC 振荡l 封装形式：SOP28 （1.27mm ）/SSOP28(0.635mm)应用领域：LED 显示面板场合，例如微波炉，电磁炉，热水器等家电产品。
旌芯半导体科技(上海)有限公司GN Semiconductor (Shanghai) Co., Ltd.mP包装信息（编带包装另外说明）：GN1628 SOP28（1.27mm） 25片/管 2000 片/盒 20000 片/箱 GN1628T SSOP28（0.635） 50 片/管 10000 片/盒 100000 片/箱2、引脚排列图及引脚说明2.1、引脚排列图2.2、引脚说明3、电特性3.1、极限参数（除非有特殊说明，否则T amb=25℃，GND=0V）3.2、推荐使用条件3.3、电气特性3.3.1、直流参数（除非有特殊说明，否则VDD=5V，GND=0V）3.3.2、交流参数1（除非有特殊说明，否则VDD=4.5~5.5V ，GND=0V）3.3.3、交流参数2（除非有特殊说明，否则VDD=4.5~5.5V ，GND=0V ）PW CLKPW CLKPW STBt SETUPt HOLDt PZLt PLZt CLK-STBSTBCLKDIO4、功能介绍4.1、显示寄存器地址该寄存器存储通过串行接口从外部器件传送到GN1628的数据，地址分配如下：4.2、键扫描和键扫数据寄存器键扫矩阵为10*2，如下所示：键扫数据储存地址如下所示，先发读键命令后，开始读取按键数据BYTE1-BYTE5字节，读数据从低位开始输出，其中B6和B7位为无效位固定输出为0。
CS1635LED数码管中文使用说明书
3.2、推荐使用条件（Ta=-40～+85℃,VDD=4.5～5.5V,GND=0V）
单位 V V mA mA mW ℃ ℃
℃
参数名称
符号
最小
推荐值 典型
最大
单位
逻辑电源电压
VDD
3.0
5
5.5
V
高电平输入电压
VIH
0.7VDD
高电平输入电压
低电平输入电压 滞后电压 动态电流损耗
IOH1
Idout
Itolsg
RL II VIH VIL VH IDD(dyn)
SG1～SG7 VO=2V
SG1～SG7 VO=3V DIG1～DIG4 Vo=VDD-0.3V VO = 0.4V，dout VO = VDD –3V， SG1～SG7
4、时序图与端口操作说明、指令系统介绍
读键扫数据 键扫矩阵为7×1bit，如下所示：
编号：CS1635-AX-BJ-81
SG1 S1
SG2 S2
SG3 S3
SG4 S4
i-coreK1
S5
SG5
S6
SG6
S7
SG7
在有按键按下时，读键数据如下：
SG1
SG2
SG3
SG4
K1
1110_1111 0110_1111 1010_1111 0010_1111
编号：CS1635-AX-BJ-81
3.3、电气特性 参数名称
符号
测试条件
规范值
单
最小 典型 最大
位
电气特性（Ta = -40～+85℃，VDD = 4.5 ～ 5.5 V，GND = 0 V）
CS16210型VFD显示驱动中文说明书
邮编：214072
电话：0510-85572708
传真：0510-85887721
深圳办事处：广东省深圳市红荔西路香荔花园 12 栋 26F
邮编：518000
电话：0755-88370507
传真：0755-88370507
广州办事处：广州白云区广花公路乐鸣一街乐得花园 57 号 901 房
邮编：510000
×：表示该有毒有害物质或元素的含量超出 SJ/T11363-2006 标准的限 量要求。
7.2 注意 在使用本产品之前建议仔细阅读本资料； 本资料中的信息如有变化，恕不另行通知； 本资料仅供参考，本公司不承担任何由此而引起的任何损失； 本公司也不承担任何在使用过程中引起的侵犯第三方专利或其它权利的责任。
—
VDD
V
低电平输入电压
VIL
0
—
0.3 VDD
V
驱动工作电压
VE
0
—
VDD-35
V
i-core 3.3、电气特性（Ta=-20℃～+70℃, VDD=4.5V～5.5V，VSS=0V，VEE= VDD-35V）
参数
符号
测试条件
最小值 典型值 最大值
高电平输出电压
VOH1
0.9 VDD
低电平输出电压
有毒有害物质或元素
部件名称
铅（Pb）
汞（Hg） 镉（Cd）
六阶铬 多溴联苯 多溴联苯 （C（r Ⅵ）） （PBBs） 醚（PBDEs）
引线框
○
○
○
○
○
○
i-core 塑封树脂 芯片 内引线 装片胶
说明
○
○
○
○
○
TM1628详细应用说明材料
SEG4/KS4 SEG12/GRID7
SEG5/KS5 SEG10/KS10
SEG6/KS6
SEG9/KS9
SEG7/KS7
SEG8/KS8
28 27 26 25 24 23 22 21 20 19 18 17 16 15
VCC
IC在键盘扫描时候SEGN/KSN的波形：
图（9）
SEG1/KS1 SEG2/KS2 SEG3/KS3 SEGN/KSN
键扫数据储存地址如下所示，先发读键命令后，开始读取按键数据BYTE1—BYTE5字节，读数 据从低位开始输出，其中B6和B7位为无效位，此时芯片输出为0。芯片K和KS引脚对应的按键按下 时，相对应的字节内的
B0 B1 B2 B3 B4 B5 B6 B7
K1 K2
X
K1 K2
X
KS1
KS2
0
0
BYTE1
写数据00H。
SEG8 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1
0
0
0
0
0
0
0
1
00H
0
0
0
0
0
0
0
1
02H
0
0
0
0
0
0
0
1
04H
0
0
0
0
0
0
0
1
06H
0
0
0
0
0
0
0
1
08H
0
0
0
0
0
0
0
1
0AH
0
0
0
0
0
0
LED驱动芯片 CS1628
command2 data
command2 data
command1：操作模式设置指令 command2：显示数据存贮器地址设置指令 command3：显示控制指令 data：显示数据
串行数据传输的应用方法
2.2.6 开关及时序特性
2.2.6.1 开关特性：
符号
参数
TPLZ 传输延迟时间
TPZL 传输延迟时间
TSETUP 数据建立时间
THOLD 数据保持时间
TCLKSTB CLK→STB
TWAIT 等待时间
测试条件 － － － － CLK↑→STB↑ CLK↑→CLK↑
最小 400
1 100 100
1 1
典型 － － － － － －
最大 － － － － － －
单位 ns ns μs μs μs μs
版本：2011-03-A
版本：2011-03-A
无锡华润矽科微电子有限公司
第 6 页 共 11 页
MOS 电 路
2. 4、引脚说明与结构原理图
引脚
符号
1
NC
属性 -
功能 悬空引脚
串行数据
2
DIO
IO
输入/输出口
CS1628
结构原理图
3
CLK
I
时钟输入端
4
STB
I
片选信号
5，6
K1
I
键扫描数据
K2
(下拉)
输入端
pull-down
额定值 -0.5～7 GND-0.5～VDD+0.5 GND-0.3～VDD+0.3 -40～85 -65～+150
单位 V V V ℃ ℃
SM1628C LED驱动控制芯片 电磁炉电源芯片
显示字 b0 b1 b2 b3 b4 b5 b6 b7 b0 b1 b2 b3 b4 b5 b6 b7 节 显示地址 00H 显示地址 02H 显示地址 04H 显示地址 06H 显示地址 08H 显示地址 0AH 显示地址 0CH 显示地址 01H 显示地址 03H 显示地址 05H 显示地址 07H 显示地址 09H 显示地址 0BH 显示地址 0DH GRID1 GRID2 GRID3 GRID4 GRID5 GRID6 GRID7
-3-
SM1628C LED 驱动控制芯片 IGBGISV1.1
时序特性（VDD=5.0V，Ta = 25℃）
参数 时钟脉冲宽度 选通脉冲宽度 数据建立时间 数据保持时间 CLK → STB 时间 符号 PWCLK PWSTB tSETUP tHOLD tCLK STB CLK↑→ STB↑ 测试条件 最小 500 1 100 100 1 典型 最大 单位 ns μs ns ns μs
-8-
SM1628C LED 驱动控制芯片 IGBGISV1.1
Command4：控制显示 注：显示寄存器地址范围为：00H-0DH，总共 14 个字节。连续地址模式写时，如果地址为 00H 时，后面紧跟 14 个显示数据字节；地址为 01H 时，后面紧跟 13 个；以此类推，如果地址为 n，那么紧跟后面的显示字节为 14-n 个。 读按键模式
****************************************************************/ #include<reg52.h> #include<intrins.h> typedef unsigned char uchar;
//定义控制端口 sbit DIO =P1^7; sbit CLK =P1^6; sbit STB =P1^5; //定义数据 uchar KEY[5]={0}; //存储按键值用 /*********************************************/ //功能： 向 SM1628C 发送 8 位数据，从低位开始 /*********************************************/ void send_8bit(uchar dat) { uchar i ; for (i=0;i<8;i++) { CLK=0; if(dat&0x01) DIO=1; else DIO=0; CLK=1; dat=dat>>1; } } /************************************************/ //功能：向 SM1628C 发送命令
CS1628数码管驱动电路中文使用手册
江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层
http://www.i-core. cn
邮编：214072
第 2 页 共 12 页 版本：2012-01-B1
表 733-11-I
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
编号：CS1628-AX-BJ-67
版本
发行时间
2010-01-A
2010-01
2012-01-B1 2012-01
新制/修订内容
更换新模板 增加说明书编号及发行履历
江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层
http://www.i-core. cn
邮编：214072
第 1 页 共 12 页 版本：2012-01-B1
据从低位开始输出，其中 B6 和 B7 位为无效位，此时芯片输出为 0。芯片 K 和 KS 引脚对应的按键按
下时，相对应的字节内的 BIT 位为 1。
B0
B1
B2
B3
B4
B5
B6
B7
K1
K2
X
K1
K2
X
0
0
KS1
KS2
0
0
BYTE1
KS3
KS4
0
0
BYTE2
KS5
KS6
0
0
BYTE3
KS7
KS8
0
0
在上升或下降沿初始化串行接口，随后等待接收指
4 片选
STB
令。STB 为低后的第一个字节作为指令，当处理指令 时，当前其它处理被终止。当 STB 为高时，CLK 被
中微爱芯CS1621 32列4行LCD驱动控制电路产品说明书
江苏省无锡市滨湖区建筑西路777号无锡国家集成电路设计中心B4楼 第 1 页 共 27 页http://www.i-core. cn 邮编：214072版本：2019-07-A1CS162132列4行LCD 驱动控制电路产品说明书说明书发行履历：圳富瑞世嘉 中微爱芯一级代理（微信）：１３５３０１６７９４３ 址：ｗｗｗ．ｆｏｒｃｈｉｐ．ｃｎ江苏省无锡市滨湖区建筑西路777号无锡国家集成电路设计中心B4楼第 2 页 共 27 页http://www.i-core. cn 邮编：214072版本：2019-07-A11、概 述CS1621是一种128点阵式存储映射多功能LCD 驱动电路。
CS1621的S/W 结构特点，使它适合点阵式LCD 显示，包括LCD 模块和显示子系统，CS1621还具有节电功能。
其主要特点如下： ● 工作电压：2.4V ～5.5V ● 内部256kHz RC 振荡器● 外部32kHz 晶振或256kHz 频率输入● 可选择1/2或1/3偏置和1/2、1/3或1/4占空比LCD 显示 ● 内部时基频率源● 蜂鸣器驱动信号频率可选择2kHz 或4kHz ● 具有关机指令可减少功耗● 内部时基发生器和WDT 看门狗定时器 ● 内部时基或WDT 溢出输出 ● 八个时基/WDT 时钟的时钟源 ● 32×4 LCD 驱动器 ● 内部32×4bit 显示RAM ● 四路串行接口 ● 内部LCD 驱动频率源 ● 可用指令控制操作 ● 数据模式和命令模式指令 ● R/W 地址自动累加 ● 三种数据访问模式● VLCD 引脚用来调整LCD 工作电压 ● 工作环境温度：-40~85℃● 封装形式：SOP16/SOP24/SSOP24/SOP28/QFP44/SSOP48/LQFP48深圳富瑞世嘉 中微爱芯一级代理手机（微信）：１３５３０１６７９４３网 址：ｗｗｗ．ｆｏｒｃｈｉｐ．ｃｎ江苏省无锡市滨湖区建筑西路777号无锡国家集成电路设计中心B4楼 第 3 页 共 27 页http://www.i-core. cn 邮编：214072版本：2019-07-A1订购信息： 管装：注：如实物与订购信息不一致，请以实物为准。
HT1628中文资料
LED驱动控制专用电路---HT1628一、概述HT1628是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。
本产品性能优良，质量可靠。
二、特性说明�采用功率CMOS工艺�多种显示模式（10段×7位～13段×4位）�键扫描（10×2bit）�辉度调节电路（占空比8级可调）�串行接口（CLK，STB，DI/O）�振荡方式：RC振荡�内置上电复位电路�封装形式：SOP28三、内部功能框图：四、管脚定义：管脚功能定义：五、显示寄存器地址和显示模式：该寄存器存储通过串行接口从外部器件传送到HT1628的数据，地址分配如下：六、键扫描和键扫数据寄存器：为10×3bit，如下所示：键扫数据储存地址如下所示，用读指令读取，读从低位开始：七、指令说明：指令用来设置显示模式和LED驱动器的状态。
在STB下降沿后由DIN输入的第一个字节作为一条指令。
如果在指令或数据传输时STB被置为高电平，串行通讯被初始化，并且正在传送的指令或数据无效（之前传送的指令或数据保持有效）。
（1）显示模式设置：该指令用来设置选择段和位的个数（4～7位，10～13段）。
当指令执行时，显示被强制终止，同时键扫描也停止。
要重新显示，显示开/关指令“ON”必需被执行，但当相同模式被设置时，则上述情况并不发生。
上电时，设置模式为4位，14段。
（2）数据设置：该指令用来设置数据写和读（3）地址设定：该指令用来设置显示寄存器的地址。
如果地址设为0EH或更高，数据被忽略，直到有效地址被设定。
上电时，地址设为00H。
（4）显示控制：上电时，设置为脉冲宽度为1/16，显示关。
上电时，键扫停止。
八、串行数据传输格式：数据接收（写数据）数据读取：因为DOUT管脚为N管开漏输出，所以该脚要连接一个外部上拉电阻（1KΩ到10KΩ）**：读取数据时，从串行时钟CLK的第8个上升沿开始设置指令到CLK下降沿读数据之间需要一个等待时间tWAIT(最小1μS)。
大连东福彩色液晶显示器有限公司EDM1628液晶显示器模块原理与应用手册说明书
ED M１６２８模块使用手册EDM1628液晶显示器模块原理与应用手册第 1 页共 41页1. 使用范围----------------------------------------------------32. 质量保证----------------------------------------------------33. 性能特点----------------------------------------------------34. 外形图-------------------------------------------------------65. I/O接口特性-----------------------------------------------76. 应用特征---------------------------------------------------117. 控制指令---------------------------------------------------118. 显示控制---------------------------------------------------209. 字符发生器------------------------------------------------2410. 应用---------------------------------------------------------2811. 质量等级---------------------------------------------------3612. 可靠性---------------------------------------------------3913. 生产注意事项---------------------------------------------4014. 使用注意事项---------------------------------------------411. 使用范围该检验标准适用于大连东福电子有限公司设计提供的标准液晶显示模块。
CS1628
LED驱动控制专用电路TM1628规范文件2009-03-1419:40一、概述TM1628是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。
本产品性能优良，质量可靠。
主要应用于VCR、VCD、DVD及家庭影院等产品的显示屏驱动。
采用SOP28的封装形式。
二、特性说明•采用功率CMOS工艺•多种显示模式（11段×7位～14段×4位）•键扫描（10×2）•辉度调节电路（占空比8级可调）•串行接口（CLK，STB，DIO）•振荡方式：内置RC振荡（450KHz+5%）•内置上电复位电路•封装形式：SOP28三、管脚定义：四、管脚功能定义：DIO数据输入/输出在时钟上升沿输入/输出串行数据，从低位开始。
输出为N-ch open drainSTB片选在上升或下降沿初始化串行接口，随后等待接收指令。
STB为低后的第一个字节作为指令，当处理指令时，当前其它处理被终止。
当STB为高时，CLK被忽略CLK时钟输入在上升沿读取串行数据，下降沿输出数据KEY1～KEY2键扫数据输入输入该脚的数据在显示周期结束后被锁存Seg1/KS1～Seg10/KS10输出（段）段输出（也用作键扫描）,p管开漏输出Grid1～Grid4输出（位）位输出，N管开漏输出Seg12/Grid7～Seg14/Grid5输出（段/位）段/位复用输出VDD逻辑电源5V±10%VSS逻辑地接系统地NC空脚内部未连线▲注意：DIO口输出数据时为N管开漏输出，在读键的时候需要外接1K-10K的上拉电阻。
本公司推荐10K的上拉电阻。
DIO在时钟的下降沿控制N管的动作，此时读数时不稳定，你可以参考图（6），在时钟的上升沿读数才时稳定。
五、显示寄存器地址和显示模式：该寄存器存储通过串行接口从外部器件传送到TM1628的数据，地址从00H-0DH共14字节单元，分别与芯片SGE和GRID管脚所接的LED灯对应，分配如下图：写LED显示数据的时候，按照从显示地址从低位到高位，从数据字节的低位到高位操作。
1668的说明书
深圳市天微电子有限公司SHENZHEN TITAN M ICRO ELECTRONI CS CO.,LTD.LED 驱动 IC—TM1623xx 应用手册一、 概述1． 本手册针对 TM1623XX 系列 LED 驱动 IC 作详细的说明。
2． 本手册适用于 TM1616，TM1618，TM1618A，TM1668，TM1620，TM1620B，TM1623， TM1624，TM1628，TW1628，TM6924 等。
3．下面给出的实例如果无特别说明均为 TM1623。
其他同类型产品的应用请参考 TM1623。
4. TM1623 系列 IC 支持驱动点数较多，在靠近 IC 管脚“VDD”放置 100UF 和 0.1UF 的电容，否则会出现显示不正常的现象。
（见应用电路图）二、 内部功能框图：三、 管脚定义：地址：深圳市高新技术产业园中区软件园一期 4 号楼 522 室 Add：522,4/F,Bldg. No.4,Keji Central Road 2, Software Park,High-Tech Industrial Park,Shenzhen 电话：86-755-86185092 传真： 86-755-86185093 邮编：518057 网址： 技术支持：86-755-86156570-1-深圳市天微电子有限公司SHENZHEN TITAN M ICRO ELECTRONI CS CO.,LTD.地址：深圳市高新技术产业园中区软件园一期 4 号楼 522 室 Add：522,4/F,Bldg. No.4,Keji Central Road 2, Software Park,High-Tech Industrial Park,Shenzhen 电话：86-755-86185092 传真： 86-755-86185093 邮编：518057 网址： 技术支持：86-755-86156570-2-深圳市天微电子有限公司SHENZHEN TITAN M ICRO ELECTRONI CS CO.,LTD.地址：深圳市高新技术产业园中区软件园一期 4 号楼 522 室 Add：522,4/F,Bldg. No.4,Keji Central Road 2, Software Park,High-Tech Industrial Park,Shenzhen 电话：86-755-86185092 传真： 86-755-86185093 邮编：518057 网址： 技术支持：86-755-86156570-3-深圳市天微电子有限公司SHENZHEN TITAN M ICRO ELECTRONI CS CO.,LTD.四、管脚功能定义：符号 DIN DOUT 管脚名称 数据输入 数据输出 说明 在时钟上升沿输入串行数据，从低位开始 在时钟下降沿输出串行数据①，从低位开始。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单位 V V V
i-core 3.3、电气特性
3.3.1、电气特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V ,GND=0V）
参数
符号
测试条件
最小
IOH1 高电平输出电流
IOH2
Seg1/KS1～Seg10/KS10, VO=VDD-2V
Seg1/KS1～Seg10/KS10, VO=VDD-3V
10
-
KΩ
3.3.2、开关特性（Ta= -20℃～+70℃，VDD=4.5V～5.5V）
参数
符号
测试条件
振荡频率 传输延迟时间
上升时间
下降时间 最大时钟频率
fOSC tPLZ tPZL
TTZH1
TTZH2 TTHZ Fmax
CLK→DIO CL=15pF, RL=10KΩ
Seg1/KS1～
CL=300pF
-
μs
江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层
http://www.i-core. cn
邮编：214072
第 4 页 共 12 页 版本：2012-01-B1
表 733-11-I
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
4、时序图与端口操作说明、指令系统介绍
表 733-11-I
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
编号：CS1628-AX-BJ-67
i-core CS1628
3 线串口共阴极 10 段 7 位或 13 段 4 位 LED 驱动控制/10*2 位键盘扫描专用电路
产品说明书
说明书发行履历：
接系统地
3、电特性
3.1、 极限参数（Ta=25℃，GND=0V）
参数名称 逻辑电源电压 逻辑输入电压 LED Seg 驱动输出电流
符号
VDD VI1 IO1
条件
额定值
-0.5～+7.0 -0.5～VDD+0.5
-50
单位 V V mA
LED Grid 驱动输出电流
IO2
+200
mA
功率损耗
PD
400
10 6 位，11 段
上电时，设置模式为 7 位，10 段。
11 7 位，10 段
江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层
http://www.i-core. cn
邮编：214072
第 6 页 共 12 页 版本：2012-01-B1
表 733-11-I
无锡中微爱芯电子有限公司
4.1、时序图
编号：CS1628-AX-BJ-67
i-core 4.2、显示寄存器地址和显示模式 该寄存器存储通过串行接口从外部器件传送到 CS1628 的数据，地址分配如下：
X X SEG14 SEG13 SEG12 X SEG10 SEG9 SEG8 SEG7 SEG6 SEG5 SEG4 SEG3 SEG2 SEG1
无效（之前传送的指令或数据保持有效）。
（1）显示模式设置 该指令用来设置选择段和位的个数。当指令执行时，显示被强制终止。要重新显示，显示开/关指
令“ON”必需被执行，但当相同模式被设置时，则上述情况并不发生。
MSB
LSB
0 0 - - - - b1 b0
不考虑
00 4 位，13 段
01 5 位，12 段
12 输出（段）
SEG5/KS5 段输出（也用作键扫描），P 管开漏输出。
13 输出（段）
SEG6/KS6 段输出（也用作键扫描），P 管开漏输出。
14 输出（段）
SEG7/KS7 段输出（也用作键扫描），P 管开漏输出。
15 输出（段）
SEG8/KS8 段输出（也用作键扫描），P 管开漏输出。
16 输出（段）
-20 -20
低电平输出电流
IOL1
Grid1～Grid4,VO= 0.3V
80
低电平输出电流
IDATA
VO=0.4V, DIO
4
高电平输出电流 容许量
ITOLSG
VO=VDD-3V, Seg1/KS1～Seg10/KS10
-
输入电流 高电平输入电压 低电平输入电压 滞后电压 动态电流损耗
输出下拉电阻
江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层
http://www.i-core. cn
邮编：214072
第 2 页 共 12 页 版本：2012-01-B1
表 733-11-I
无锡中微爱芯电子有限公司
Wuxi I-CORE Electronics Co., Ltd.
编号：CS1628-AX-BJ-67
版本
发行时间
2010-01-A
2010-01
2012-01-B1 2012-01
新制/修订内容
更换新模板 增加说明书编号及发行履历
江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层
http://www.i-core. cn
邮编：214072
第 1 页 共 12 页 版本：2012-01-B1
其主要特点如下：
采用功率 CMOS 工艺
显示模式（10 段×7 位～13 段×4 位）
i-core 键扫描（10×2bit）
辉度调节电路（占空比 8 级可调） 串行接口（CLK，STB，DIO） 内置 RC 振荡（450KHz±5%） 内置上电复位电路 封装形式：SOP28
据从低位开始输出，其中 B6 和 B7 位为无效位，此时芯片输出为 0。芯片 K 和 KS 引脚对应的按键按
下时，相对应的字节内的 BIT 位为 1。
B0
B1
B2
B3
B4
B5
B6
B7
K1
K2
X
K1
K2
X
0
0
KS1
KS2
0
0
BYTE1
KS3
KS4
0
0
BYTE2
KS5
KS6
0
0
BYTE3
KS7
KS8
0
0
电源电压
i-core 8 输出（段）
SEG1/KS1 段输出（也用作键扫描），P 管开漏输出。
9 输出（段）
SEG2/KS2 段输出（也用作键扫描），P 管开漏输出。
10 输出（段）
SEG3/KS3 段输出（也用作键扫描），P 管开漏输出。
11 输出（段）
SEG4/KS4 段输出（也用作键扫描），P 管开漏输出。
20 SEG14/GRID5 19 SEG13/GRID6 18 SEG12/GRID7 17 SEG10/KS10 16 SEG9/KS9 15 SEG8/KS8
2.2、引脚说明 引脚 引脚名称 1 NC
2 数据输入/输出
3 时钟输入
符号 NC
DIO
CLK
说明 悬空 在时钟上升沿输入串行数据，从低位开始。 在时钟下降沿输出串行数据①，从低位开始，输出为 N-ch open drain，且内部集成上拉电阻 20K 左右。 在上升沿读取串行数据，下降沿输出数据。
Wuxi I-CORE Electronics Co., Ltd.
编号：CS1628-AX-BJ-67
（2）数据设置
该指令用来设置数据写和读
MSB
LSB
0
1
- - b3 b2 b1 b0
不考虑
数据读写模式设定
00：写数据到显示寄存器
i-core 测试模式设定：
0：普通模式 1：测试模式
10：读键扫数据
21 逻辑电源
VDD
5V±10%
22 逻辑地
GND
接系统地
23 输出（位）
GRID4
位输出，N 管开漏输出。
24 输出（位）
GRID3
位输出，N 管开漏输出。
25 逻辑地
GND
接系统地
26 输出（位）
GRID2
位输出，N 管开漏输出。
27 输出（位）
GRID1
位输出，N 管开漏输出。
28 逻辑地
GND
mW
工作温度
Topt
-40～+80
℃
储存温度
Tstg
-65～+150
℃
焊接温度
TL
10 秒
250
℃
江苏省无锡市蠡园经济开发区滴翠路 100 号 9 栋 2 层
http://www.i-core. cn
邮编：214072
第 3 页 共 12 页 版本：2012-01-B1
表 733-11-I
无锡中微爱芯电子有限公司
在上升或下降沿初始化串行接口，随后等待接收指
4 片选
STB
令。STB 为低后的第一个字节作为指令，当处理指令 时，当前其它处理被终止。当 STB 为高时，CLK 被
忽略。
5 键扫数据输入
K1
输入该脚的数据在显示周期结束后被锁存
6 键扫数据输入
K2
输入该脚的数据在显示周期结束后被锁存
7 逻辑电源
VDD
II VIH VIL VH IDDdyn
RL
VI=VDD/GND CLK、DIO、STB CLK、DIO、STB CLK、DIO、STB 无负载，显示关
K1~K2
0.7VDD
-
-
典型 最大 单位
-25
-40
mA
-30
-50
mA
