管径表示方法对照
管径的表示方法
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值—0。
5*管壁厚度。
注意：这既不是外径也不是内径.水、煤气输送钢管（镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材,应标注公称直径“DN"（如DN15、DN50)。
De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径.钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。
如：Φ25×3,表示外径25mm,壁厚为3mm的管材。
对无缝钢管或有色金属管道,应标注“外径×壁厚".例如ф108×4,ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列.对这类钢管规格的表示方法为管外径×壁厚.例如ф60。
5×3.8。
DN 为Nominal diameter 意思是公称直径.De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了.二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材,应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示(如De108×4、De159×4。
5等)；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
常用管径表示方法
管径表示方法来自英制一英寸（吋）=8英分=2.54cm（厘米）。
4分是英制管道直径长度的叫法，即1/2英寸.等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分=3/4英寸=20mm（公制）4分=1/2英寸=15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN1518mm，DN2025mm，DN2532mm，DN3238mm，DN4045mm，DN5057mm，DN6576mm，DN8089mm，DN100108mm，DN125133mm，DN150159mm,DN200219mm,DN250273mm,DN300325mm,如果需要我会在继续一一列举管径对照DN15——1/2寸（4分管）DN20——3/4寸（6分管）DN25——1寸DN32——寸二DN40——寸半DN50——二寸DN70——76mm（二寸半）DN80——89mm（三寸）DN100——108mm（四寸）DN125——133mmDN150——159mmDN200——219mmDN250——273mmDN300——325mmDN350——377mmDN400——426mmDN450——478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN 来表示的，称为管道的公称直径。
一般来说，《给水排水制图标准》上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN表示；无缝钢管，焊接钢管，铜管，等宜以外径X壁厚表示。
如：D159X6,表示公称直径为DN150的钢管；钢精混凝土管以内径d表示（如d230,d380）等.是外径,单位是MMDN15,DN20,DN25是外径。
四分管和六分管的直径1英寸=25.4毫米=8英分1/2是四分（4英分）DN153/4是六分（6英分）DN202分管DN84分管DN156分管DN201DN2512DN321.5'DN402DN502.5'DN653'DN804'DN1005'DN1256'DN1508'DN20010'DN25012'DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
管径的表示方法
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
De主要是指管道外径，PPR、PE管、聚丙烯管外径 ,一般采取De标注的，均需要标注成外径*壁厚的形式，例De25×3。
D 一般指管道内径。
d 混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示（如d230、d380等）Φ暗示普通圆的直径；也可暗示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，暗示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管尺度采取壁厚尺寸暗示钢管壁厚系列。
对这类钢管规格的暗示方法为管外径×壁厚。
例如ф60.5×3.8。
DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径。
Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不必了。
二、管径的表达方式：1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚暗示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示（如d230、d380等）；4 塑料管材，管径宜按产品尺度的方法暗示；5 当设计均用公称直径DN暗示管径时，应有公称直径DN与相应产品规格对照表。
整理各种常用管道管径的表示方法及对照表
文件编号： 3E -C7-30-4A -75整理人 尼克各种常用管道管径的表示方法及对照表UDC中华人民共和国行业标准CJJ P CJJ34-XXXX备案号J1074-XXX 城镇供热管网设计标准Design standard for Urban heating network（征求意见稿）20XX-XX-XX发布20XX-XX-XX实施中华人民共和国住房和城乡建设部发布中华人民共和国行业标准城镇供热管网设计标准Design code for city heating networkCJJ 34-XXXX批准部门：中华人民共和国住房和城乡建设部施行日期：XXXX年XX 月XX 日20XX年北京前言根据《住房城乡建设部关于印发2016年工程建设标准规范制订、修订计划的通知》建标函[2015]274号的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订了本标准。
本标准的主要技术内容是：1.总则；2.术语和符号；3.耗热量；4.供热介质；5.供热管网型式；6.供热调节；7.水力计算；8.管网布置与敷设；9.管道应力计算和作用力计算；10.泵站与热力站；11.保温与防腐涂层；12.供配电与照明；13.热工检测与控制；14.街区热水供热管网。
本标准中以黑体字标志的条文为强制性条文，必须严格执行。
本标准由住房和城乡建设部负责管理和对强制性条文的解释，由北京市煤气热力工程设计院有限公司负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送北京市煤气热力工程设计院有限公司（地址：北京市西单北大街小酱坊胡同甲40号；邮政编码：100032）。
本标准主编单位：北京市煤气热力工程设计院有限公司本标准参编单位：中国市政工程华北设计研究总院有限公司北京市热力工程设计有限责任公司北京北燃通州供热有限公司北京市建设工程质量第四检测所洛阳双瑞特种装备有限公司睿能太宇（沈阳）能源技术有限公司河北汇东管道股份有限公司河北昊天能源投资集团有限公司唐山兴邦管道工程设备有限公司廊坊华宇天创能源设备有限公司本标准主要起草人：本规程主要审查人：目次1 总则92 术语和符号102.1 术语 (10)2.2 符号 (11)3 耗热量123.1 热负荷 (12)3.2 年耗热量 (15)4 供热介质174.1 供热介质选择 (17)4.2 供热介质参数 (17)4.3 水质标准 (17)5 供热管网形式196 供热介质207 水力计算217.1 设计流量 (21)7.2 水力计算 (22)7.3 水力计算参数 (22)7.4 压力工况 (24)7.5 水泵选择 (24)8 管网布置与敷设268.1 管网布置 (26)8.2 管道敷设 (26)8.3 管道材料及连接 (28)8.4 热补偿 (29)8.5 附件与设施 (29)9 管道应力和作用力计算3210 泵站与热力站3310.1 一般规定 (33)10.2 中继泵站 (33)10.3 热水管网热力站和隔压站 (34)10.4 蒸汽管网热力站 (36)11 保温与防腐涂层3811.1 一般规定 (38)11.2 保温计算 (38)11.3 保温结构 (40)11.4 防腐涂层 (40)12 供配电与照明4112.1 一般规定 (41)12.2 供配电 (41)12.3 照明 (41)13 热工检测与控制4213.1 一般规定 (42)13.2 供热管网参数检测与控制 (42)13.3 中级泵站参数检测与控制 (42)13.4 热力站、隔压站参数检测与控制 (43)13.5 供热管网监控系统 (43)14 街区热水管网4514.1 一般规定 (45)14.2 水力计算 (45)14.3 管网布置与敷设 (45)14.4 管道材料 (46)14.5 调节与控制 (46)附录A 热力网与建（构）筑物及其他管线的距离表48附录B 地上敷设或管沟敷设管道应力验算50附录C 热力网管道保温计算52本规范用词说明57引用标准名录58附：条文说明59Contents1 General Provisions82 Terms and Symbols92.1 Terms92.2 Symbols103 Heat Consumption113.1 Heating Load113.2 Annual Heat Consumption144 Heating Medium144.1 Heating Mediums164.2 Parameters of Heating Medium164.3 Water Quality165 Heating Network Types186 Heat-supply Regulation197 Hydraulical Analysis207.1 Design Flow207.2 Hydraulical Analysis217.3 Parameter of Calculation217.4 Pressure State237.5 Pump Selection238 Network Layout and Bury Method258.1 Network Layout258.2 Bury Method of Pipeline258.3 Materials and Connecting of Pipeline278.4 Compensation of Thermal Expansion288.5 Accessories and Components289 Calculation of Stresses and Actions3110 Booster Pump Station and Substation3210.1 General Requirements3210.2 Booster Pump Station3210.3 Hot-water Substation3310.4 Steam Substation3511 Insulation and Anticorrosion3711.1 General Requirements3711.2 Insulation Calculation3711.3 Insulation Construction3911.4 Anticorrosion Coating3912 Power Supply and Lighting4012.1 General Requirements4012.2 Power Supply and Distributing4012.3 Lighting4013 Thermal Monitoring and Control4113.1 General Requirements4113.2 Parameter Monitoring and Control of Heating Source and Network41 13.3 Parameter Monitoring and Control of Booster Pump Station41 13.4 Parameter Monitoring and Control of Substation4213.5 Automation Adjustment of Heating System4214 Block Hot-water Heating Network4414.1 General Requirements4414.2 Hydraulical Analysis4414.3 Network Layout and Bury Method4414.4 Materials of Pipeline4514.5 Regulation and Control45Explanation of Wording in This Code56List of Quoted Standards57Addition: Explanation of Provisions581 总则1.0.1 为节约能源，保护环境，促进生产，改善人民生活，发展我国城镇集中供热事业，提高集中供热工程设计水平，做到技术先进、经济合理、安全适用，制定本标准。
管径的表示方法
管径的表示方法管径是指管道内部的直径，是衡量管道尺寸的重要参数之一。
在不同的领域和行业中，管径的表示方法有所不同。
下面将介绍几种常见的管径表示方法。
一、英寸表示方法英寸（inch）是一种长度单位，常用于英美国家。
在管道领域中，英寸被广泛用于表示管径。
英寸表示方法通常采用分数形式，例如1/2英寸、3/4英寸等。
这种表示方法是比较直观的，可以清晰地表示出管道的大小。
二、毫米表示方法毫米（mm）是国际通用的长度单位之一，在一些领域中，特别是工程和制造业中，常用毫米来表示管径。
毫米表示方法通常采用整数形式，例如20mm、50mm等。
与英寸表示方法相比，毫米表示方法更加精确，能够满足一些特殊需求。
三、公称直径表示方法公称直径（Nominal Diameter，简称DN）是一种常用的管径表示方法，广泛应用于工业管道系统中。
公称直径表示方法是基于标准化的尺寸体系，使用数字来表示管道的大小。
例如DN15、DN25等，其中的数字表示公称直径的数值，单位为毫米。
四、内径和外径表示方法在一些特殊情况下，管径也可以通过内径和外径来表示。
内径是指管道内部的直径，外径是指管道外部的直径。
内径和外径表示方法通常采用毫米为单位，例如Φ20/25mm，其中Φ表示直径的符号，20mm表示管道的内径，25mm表示管道的外径。
五、壁厚表示方法壁厚是指管道壁的厚度，它也是管道尺寸的重要参数之一。
在一些特殊情况下，壁厚也可以被用来表示管径。
壁厚表示方法通常采用毫米为单位，例如20/2mm，其中20mm表示管道的外径，2mm 表示管道的壁厚。
不同的行业和应用领域根据自身的需求选择适合的管径表示方法。
在选择管道时，除了管径之外，还需要考虑其他因素，如材料、压力等。
因此，对于管径的准确表示非常重要，可以避免在选择和使用管道时出现误差或不适用的情况。
管径是衡量管道尺寸的重要参数，不同的行业和应用领域有不同的管径表示方法。
英寸、毫米、公称直径、内径和外径、壁厚等都是常见的表示方法。
管径的各种表示方法
管径的各种表示方法1英寸=25.4毫米=8英分1/2是四分(4英分) DN153/4是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。
各种常用管道管径的表示方法及对照表
各种常用管道管径的表示方法及对照表Revised as of 23 November 2020各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！?一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值﹣*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 x 壁厚。
例如φ x ;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
常用工程管径表示方法
常用工程管径表示方法一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。
5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如Φ108×4，Φ可省略。
中国、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如Φ60.5×3.8。
6、DN为Nominal diameter意思是公称直径。
7、De为external diameter意思是外径。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm，等2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。
管径的表示方法
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径(D）、公称直径（DN)。
DN是指管道的公称直径,是外径与内径的平均值。
DN的值=De的值—0。
5*管壁厚度。
注意:这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材,应标注公称直径“DN"(如DN15、DN50)。
De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的,均需要标注成外径＊壁厚的形式,例De25×3。
D 一般指管道内径。
d 混凝土管内直径.钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）Φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚.如：Φ25×3，表示外径25mm，壁厚为3mm的管材.对无缝钢管或有色金属管道，应标注“外径×壁厚”.例如ф108×4,ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列.对这类钢管规格的表示方法为管外径×壁厚.例如ф60.5×3.8.DN 为Nominal diameter 意思是公称直径。
De 为external diameter意思是外径.Dg diameter gong(汉语拼音“公"的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式：1 水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材，应标注公称直径“DN”(如DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4。
5等）；对无缝钢管或有色金属管道,应标注“外径×壁厚”.例如ф108×4，ф可省略。
管材管径5种表示方法
管材管径5种表示方法1 英寸=25.4毫米=8英分，我们常说的四分管、六分管到底指的是多大的管径？其实，管道工程发展初期与英制单位有关，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；我们系统的分享一下关于管径的各类表示方法和之间的区别：一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值-0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。
2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。
3、D一般指管道内径。
4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如：Φ25×3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径×壁厚”。
例如ф108×4，ф可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径×壁厚。
例如ф60.5×3.8。
6、DN为Nominaldiameter意思是公称直径。
7、De为external diameter意思是外径。
8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。
常见的管径表示方法
常见的管径表示方法De、DN、d、ф的各自表示范围De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4一、管径DE与DN区别1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN。
别外据在现场的实践经验：a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
二、DN 、De、Dg的区别DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了a、各种管子的不同标注方法：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN 表示（如DN15、DN50）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
管径的表示方法
管径的表示方法管径的表示方法水工管径表示一、De、DN、D的含义DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。
D一般指内径。
二、管径的表达方式管径的表达方式应符合下列规定：水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；塑料管材，管径宜按产品标准的方法表示；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
三、De、DN、d、ф的各自表示范围 De-- PPR、PE管、聚丙烯管外径DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径 d -- 混凝土管公称直径ф-- 无缝钢管公称直径，其规格为，如ф100:108 X 4DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式。
D一般指内径。
来自英制一英寸（�迹�= 8英分 =2.54cm（厘米）。
4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.1英寸等于8分.合公制的25.4mm. 6分＝3/4英寸＝20mm（公制） 4分＝1/2英寸＝15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN15 18mm，DN20 25mm ，DN25 32mm，DN32 38mm，DN40 45mm，DN50 57mm，DN65 76mm，DN80 89mm，DN100 108mm，DN125 133mm，DN150 159mm,DN200 219mm，DN250 273mm，DN300 325mm,如果需要我会在继续一一列举管径对照DN15 ―― 1/2寸（4分管）DN20 ―― 3/4寸（6分管）DN25 ―― 1寸DN32 ―― 寸二DN40 ―― 寸半DN50 ―― 二寸DN70 ―― 76mm (二寸半) DN80 ―― 89mm （三寸）DN100 ―― 108mm (四寸) DN125 ―― 133mm DN150 ―― 159mm DN200 ―― 219mm DN250 ―― 273mm DN300 ―― 325mm DN350 ―― 377mm DN400 ―― 426mm DN450 ―― 478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN来表示的，称为管道的公称直径。
各种常用管道管径的表示方法及对照表!
一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值﹣0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 x 壁厚。
例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。
管径的表示方法(寸、DN、DE含义及换算)
1寸管的管径是多大的? 4寸的呢?答：1英寸（英制度量单位）＝25.4mm(公制度量单位）。
4英寸（英制度量单位）＝101.6mm(公制度量单位）。
泛指管子口径（内径），新规范已经停止使用英制度量单位。
1分即为管径1/8*25.4mm =62分即管径为2/8*25.4 mm =83分即管径为3/8*25.4MM =104分即管径为4/8*25.4 mm =156分即管径为6/8*25.4mm =208分：即1寸 =25mm(DN)4寸=100mm(DN)1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300DN指的是通径，单位毫米提醒一下一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以m m为单位。
2.4.2管径的表达方式应符合下列规定：1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4塑料管材，管径宜按产品标准的方法表示；5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

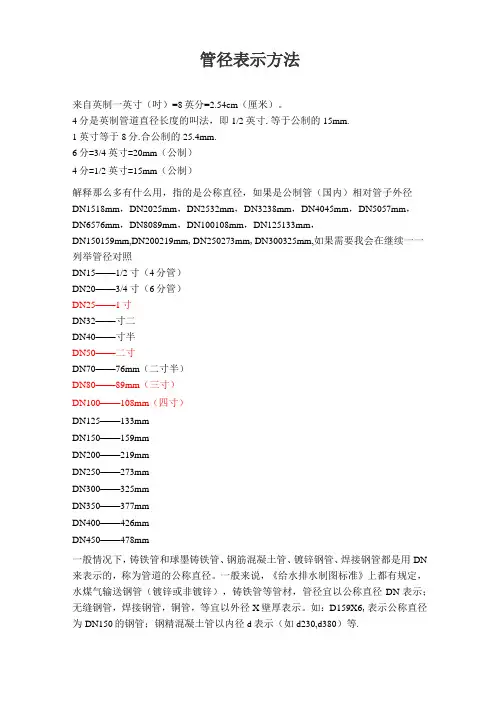

常用管径表示方法
管径表示方法来自英制一英寸（吋）= 8英分=2.54cm（厘米）。
4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.1英寸等于8分.合公制的25.4mm.6分＝3/4英寸＝20mm（公制）4分＝1/2英寸＝15mm（公制）解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN15 18mm，DN20 25mm ，DN25 32mm，DN32 38mm，DN40 45mm，DN50 57mm，DN65 76mm，DN80 89mm，DN100 108mm，DN125 133mm，DN150 159mm,DN200 219mm，DN250 273mm，DN300 325mm,如果需要我会在继续一一列举管径对照DN15 —— 1/2寸（4分管）DN20 —— 3/4寸（6分管）DN25 —— 1寸DN32 ——寸二DN40 ——寸半DN50 ——二寸DN70 —— 76mm (二寸半)DN80 —— 89mm （三寸）DN100 —— 108mm (四寸)DN125 —— 133mmDN150 —— 159mmDN200 —— 219mmDN250 —— 273mmDN300 —— 325mmDN350 —— 377mmDN400 —— 426mmDN450 —— 478mm一般情况下，铸铁管和球墨铸铁管、钢筋混凝土管、镀锌钢管、焊接钢管都是用DN来表示的，称为管道的公称直径。
一般来说，《给水排水制图标准》上都有规定，水煤气输送钢管（镀锌或非镀锌），铸铁管等管材，管径宜以公称直径DN 表示；无缝钢管，焊接钢管，铜管，等宜以外径X壁厚表示。
如：D159X6，表示公称直径为DN150的钢管；钢精混凝土管以内径d表示（如d230,d380）等.是外径,单位是MMDN15,DN20,DN25是外径。
四分管和六分管的直径1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。
