柴油发电机自启动控制器5110介绍
柴油发电机控制器说明书
柴油发电机控制器说明书一、引言柴油发电机控制器是一种用于监控、保护和控制柴油发电机组运行的设备。
本说明书将详细介绍柴油发电机控制器的功能、特点和使用方法，以便用户正确、安全地操作和维护设备。
二、功能1. 运行监控：柴油发电机控制器可以实时监测发电机组的运行状态，包括发电机输出电压、电流、频率等参数，确保发电机组正常运行。
2. 自动启停：柴油发电机控制器配备了自动启停功能，可以根据设定的条件自动启动或停止发电机组，提高发电机组的使用效率。
3. 负载分配：柴油发电机控制器可以根据负载大小自动调整发电机组的输出功率，实现负载均衡，避免过载或欠载情况。
4. 电池管理：柴油发电机控制器可以监测和管理发电机组的蓄电池状态，包括电池电压、电流、剩余容量等参数，确保蓄电池处于良好工作状态。
5. 告警保护：柴油发电机控制器配备了多种告警保护功能，如过载告警、低油压告警、高水温告警等，及时发现并解决发电机组故障，保护设备安全运行。
三、特点1. 高度可靠：柴油发电机控制器采用先进的电子技术和可靠的硬件设计，具有高度稳定性和抗干扰能力，能够在恶劣环境下正常工作。
2. 易于操作：柴油发电机控制器操作界面简单直观，具有友好的人机交互界面，用户可以轻松掌握设备的使用方法。
3. 多种通信接口：柴油发电机控制器支持多种通信接口，如RS485、CAN等，方便与其他设备进行联网通信，实现远程监控和控制。
4. 多种保护功能：柴油发电机控制器具备多种保护功能，如过载保护、短路保护、过压保护等，能够有效保护发电机组和外部设备的安全。
5. 自动诊断：柴油发电机控制器能够自动诊断设备故障，并显示故障代码或故障信息，方便用户及时排除故障。
四、使用方法1. 首先，确保柴油发电机组与电源连接正常，蓄电池电量充足。
2. 打开柴油发电机控制器的电源开关，待显示屏亮起后，进入操作界面。
3. 根据需要设置发电机组的参数，如启停条件、输出功率限制等。
4. 检查各项参数是否正常，如发电机输出电压、频率等，确保设备处于正常工作状态。
NES5100型励磁系统在乌江渡发电厂的应用
NES5100型励磁系统在乌江渡发电厂的应用摘要：励磁系统是交流发电机中最重要的组成部分之一，对于电量品质有着至关重要的作用。
乌江渡发电厂原用的南瑞SAVR2000型励磁调节器由于运行时间较长，缺陷日益增多。
新换型的NES5100励磁调节器提高了调压精度和控制计算调节周期，整体性能具有明显的进步，操作更加人性化。
关键字：NES5100型励磁系统；优越性；应用1 前言励磁系统性能的好坏和运行的可靠性，直接影响同步发电机的安全稳定运行。
乌江渡发电厂二号厂#5机原使用的为南瑞SAVR—2000型励磁调节器，该系统从2003年扩建时投入使用至今已达10年之久，已达到设备换型改造时间，且该设备缺陷日益增多，多次出现升压失败、同步变烧坏、阻容吸收电阻损坏、双位置继电器损坏、初励回路整流桥烧坏等故障情况，且元件损坏后因元件安装位置特殊造成元件更换困难，给机组的安全生产造成隐患。
由于以上原因，通过改造换型为南瑞NES—5100型励磁调节器，该套产品已在多个厂家安全稳定运行，属于成熟产品，安全可靠性得到充分验证。
2 励磁系统乌江渡发电厂励磁系统目前采用的是自并励式励磁系统（见图1），共配置 6台装置，包括NES调节器1 台、FLZ可控硅整流装置3 台、FLK灭磁开关柜1 台、FLR灭磁电阻柜 1 台。
与SAVR-2000励磁调节器相比，NES5100励磁调节器的性能指标全面胜出（详见表1）。
图1：自并激励磁系统示意图表1：励磁系统性能对比表2.1 励磁调节器的的作用NES5100励磁调节器采用微机作为硬件载体，通过比较测量反馈值与参考值的误差，计算出控制电压，经限制环节、转子电压反馈产生晶闸管的控制角，输出触发脉冲。
当机端电压高于给定值时，增大晶闸管的控制角，减小励磁电流，使发电机机端电压回到设定值；当机端电压低于给定值时，减小晶闸管的控制角，增大励磁电流，维持发电机机端电压为设定值。
调节器A、B通道分别从发电机出口的 2号、3号互感器接入。
柴油发电机控制器说明书

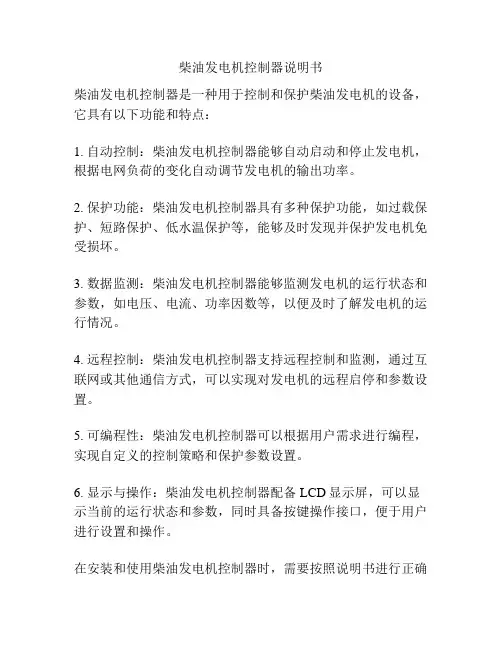

柴油发电机控制器说明书
柴油发电机控制器是一种用于控制和保护柴油发电机的设备，它具有以下功能和特点：
1. 自动控制：柴油发电机控制器能够自动启动和停止发电机，根据电网负荷的变化自动调节发电机的输出功率。
2. 保护功能：柴油发电机控制器具有多种保护功能，如过载保护、短路保护、低水温保护等，能够及时发现并保护发电机免受损坏。
3. 数据监测：柴油发电机控制器能够监测发电机的运行状态和参数，如电压、电流、功率因数等，以便及时了解发电机的运行情况。
4. 远程控制：柴油发电机控制器支持远程控制和监测，通过互联网或其他通信方式，可以实现对发电机的远程启停和参数设置。
5. 可编程性：柴油发电机控制器可以根据用户需求进行编程，实现自定义的控制策略和保护参数设置。
6. 显示与操作：柴油发电机控制器配备LCD显示屏，可以显示当前的运行状态和参数，同时具备按键操作接口，便于用户进行设置和操作。
在安装和使用柴油发电机控制器时，需要按照说明书进行正确
的接线和配置，同时定期检查和维护控制器，以确保其正常运行和可靠性。
请参考具体的柴油发电机控制器说明书，以了解其详细的操作方法和技术要求。
5110说明书,DSE5110控制器图纸,技术资料
4. 操作面板
4.1 按键的功能说明
序号 符 号
说明
1、停车键功能
1
2、报警清除功能
3、进入功能设置键
1、 手动启动功能
2
2、 参数设置功能中的“减”功能键
3
1、 参数设置功能下的“加”功能键
7
深圳市威华特科技有限公司 DSE5110 自启动控制器
1、 自动启动功能
4
2、参数设置功能下的“确认”功能键
2. 控制器外形结构与连线
2.1 前面板布局：
仪表 翻 页按钮
常规报 警 LED 指示灯
操作及其 设置按钮
液晶 显示屏
用户自 定义指 示标志
1
深圳市威华特科技有限公司 DSE5110 自启动控制器 2.2 背面板布局：
2.3 装置尺寸：
面板开孔尺寸220mm×160mm 注意：该模块为前面板安装形式，由 4 个安装定位夹固定，在剧烈震动
互感器 变流器等级
起动信号丢失
5A 建议 1 级或更高 在信号丢失前至少保持 10V 电压并且恢复电 压为 5V 的条件下，可经受 50ms 的 0V 输入。 该功能无须内部电池即可完成
电磁兼容性
BS EN 50081-2 EMC 通用环境辐射标准（工 业）
电气安全性
BS EN 50082-2 EMC 通用抗干扰标准（工业） BS EN 60950 I.T 设备，包括商用电器设备
连接至第47脚的导线不可用于 任务其它设备的地线连接。
深圳市威华特科技有限公司 DSE5110 自启动控制器 2.5 具体电气连接说明：
通过锁定式插头插座的方式进行连接，参见背面板布局图，接线时以背
膜针脚编号为准。
针
DSE5110控制器使用说明书Microsoft Word 文档
DSE5110控制器使用说明书一、概述英国深海DSE5110是一个柴油发电机组自动控制模块，该模块可被大多数OEM商用于复杂的工业控制。
它能自动启动和停止发动机，指示发动机的工作状态和故障情况。
当发动机出现故障时，能自动停机并通过面板上的液晶显示屏和闪烁的LED指示灯指示发动机的故障情况。
客户可在控制面板上进行编辑来改变操作定时时间和故障报警类型，而不用其它的特别设备。
用户可通过面板上的“停机”、“自动”和“手动”按钮来操作模块。
液晶显示旁边的向下滚动按钮用于察看更多的仪表测量数据。
控制器LED液晶显示功能：测量数据发电机组三相相电压L1-N，L2-N，L3-N发电机组三相线电压L1-L2，L2-L3，L3-L1发电机组三相电流L1，L2，L3发电机组频率 Hz发动机转速ＲＰＭ发动机机油压力ＫＰa或bar\psi（可选）发动机冷却水温度℃和℉电池电压显示信息及测量数据发动机运行小时模块报警保护功能超速／欠速充电故障紧急停车低油压高水温启动失败报警显示图标恢复停车失败转速信号丢失另外，指示、报警或停机等可设定的报警输入均能通过液晶显示屏和LED指示灯来标识。
二、功能特征1．基于微处理器的设计2．自动故障状态紧急停机3．用户化图形按钮显示模式4．LCD显示发动机、发电机数据5．显示发动机报警及状态信息6．前面板设定输入、输出、报警及时间三、控制器规格1．电源：直流8~35V连续。
2．启动电压下跌：在启动前提供的电压不小于10V，电压恢复电压达到5V的状况下，可以确保控制系统在0V电压经过50ms后维持正常。
完全没有必要加内置电池。
3．启动继电器输出：16Amp DC系统直流电压4．燃油继电器输出：16Amp DC系统直流电压5．辅助继电器输出：5Amp DC系统直流电压6．工作温度范围：-30~+70℃7．充电失败／励磁范围：0V~35V8．最大操作电流：425(12V);215MA(24V).9．最大备用电流：250(12V);125(24V).10．发电机输入范围：75V~277V三相四线AC（+20﹪）11．发电机输入频率：50~60Hz在额定发动机转速12．磁性转速探头输入电压范围：+/-0.5V~70V峰值四、控制器面板1.按钮图标图标功能说明图标功能说明图标功能说明停止/复位自动模式手图标功能说明图标功能说明图标功能说明动模式启动(在手动模式下) 滚动2．报警指示告警指示停机故障电气跳闸充电故障低油压超速紧急停机高水温欠速辅助报警启动失败辅助指示3．状态/仪表显示图标功能说明图标功能说明图标功能说明L1 相L2 相L3 相L1-N 相－中线L2-N 相－中线L3-N 相－中线L1-L2 相－相L2-L3 相－相L3-L1 相－相BAR 机油压力Kpa 机油压力PSI 机油压力V 电压温度Hz 频率A 电流温度RPM 转速运行时间交流参数调整直流五、操作说明给模块供直流电源，模块被激活。
5110使用说明书
5110使用说明书一、按钮符号说明
二、状态/测量单位符号说明
三、故障符号说明
四、操作说明
1、手动模式：
按动→按动→按动→机组进入手动启动状态；机组正在手动运行状态
→按动→机组进入停车状态。
2、自动模式：
按动→按动→监测到模块端号10的输入有效或常用电源故障→机组进入自动启动状态；机组正在自动运行状态→监测到模块端号10的输入无效或常用电源故障恢复→机组进入冷机状态→机组进入自动停车状态。
3、手动启动转自动模式：
按动→按动→按动→机组进入手动启动状态→机组进入手动运行状态
→按动→机组进入自动运行状态。
4、故障清除及系统复位：
按动→清除故障报警状态，系统复位之后进入停车状态。
五、典型应用接线图
转速
传感器。
DSE-5110-5210控制器面板
DSE 5110控制器面板DSE 5110控制器显示参数：发电机相电压L1-N，L2-N，L3-N；发电机线电压L1-L2，L2-L3，L3-L1；发电机电流L1，L2，L3；发电机频率Hz；发电机转速RPM；发动机机油压力（PSI&Bar）;发动机水温（℃&°F）；电瓶电压；机组运行时间；DSE 5110控制器报警/停机保护：欠速/超速，报警/停机；电瓶充电失败，报警；紧急停机，停机；低油压，报警/停机；高水温，报警/停机；起动失败，报警；转速信号丢失，停机；DSE 5110控制器设置调整方法：（1）接通直流电源（电瓶）；（2）发动机处于停机状态；（3）将位于控制器背面右上角的设置开关拨到“设置（configure）”位置，按钮AUTO√旁边的发光管开始闪动，表明控制器处于可设置状态。
同时，液晶显示屏上显示第一个可设置的参数；（4）根据参数设置表，按动按钮“+”和按钮“-”进行设置参数选择；选定设置参数后，按动按钮AUTO√，此时，液晶显示屏出现闪动的符号↑↓，表明进入该参数调整状态；（5）根据参数调整完毕后，按动按钮“+”和按钮“-”进行参数调整；（6）参数调整完毕后，按动按扭AUTO√，调整的参数被保存并退出参数调整状态，按动按扭STOP，调整的参数不被保存并退出参数状态；同时，液晶显示屏出现闪动的符号↑↓消失，此时，控制器处于参数选择状态；（7）重复上述步骤对需要设置的参数选择，调整；（8）全部参数调整完毕后，将设置开关拨回“正常（normal）”位置。
完成控制器参数设置过程。
无论是停机状态还是运行状态，均可以通过连续按动液晶显示屏左侧的按钮滚动查看发电机组的实时参数。
DSE 5110控制器基本参数出厂设置：参数功能设置类型出厂设置值允许设置最大值0-起动延时计时器0s60s1-预加热计时器0s60s2-起动时间计时器10s60s3-起动间隔时间计时器10s60s4-安全延时计时器8s60s5-暖机时间计时器0s60s6-返回延时计时器0s60 min7-冷机时间计时器 5 min60 min8-ETS线圈保持时间计时器060s9-低油压停机停机20 psi150 psi10-高水温停机停机102 ℃150 ℃11-欠速保护停机1250 rpm3600 rpm12-超速保护停机1750 rpm5000 rpm13-低频保护停机42 hz60 Hz14-超频保护停机57 hz72 Hz15-充电失败报警8VDC25VDC16-飞轮齿数机组实际值30017-互感器初级电流机组实际值6000A18-发电机极数0，2，4，6，819机油压力传感器0-开关闭合有效，1-开关打开有效，3-VDO 0-10bar，4-Datcon 0-bar,5-Datcon 0-10bar 20-冷却液温度传感器0-开关闭合有效，1-开关打开有效，2-VDO 0-120℃，3- Datcon 4-Datcon High21-快速加载能力0-没有，1-有22-交流系统1-单相二线，3-三相四线23-机油压力显示单位0-Bar/PSI ,1-Kpa注：（1）如果将飞轮齿数设置为“0”，发动机转速信号取自于交流发电机，转速传感器无效。
5110的简单使用说明及常见问题处理办法v1
5110自启动控制模块使用的简单说明 ver1.0一、 按键的功能说明：序符 号说 明11、停车键功能2、报警清除功能3、进入功能设置键21、手动启动功能2、设置功能下的“减”功能键 31、设置功能下的“加”功能键41、自动启动功能2、设置功能下的“确认”功能键 51、手动启动状态下的启动键 61、屏幕翻屏键2、进入功能设置键二、液晶显示屏中图示符号的说明：序 符 号说 明1 L1-N L2-N L3-N 相电压2 L1-L2 L2-L3 L3-L1线电压 3交流符号 4 BAR,PSI 两种压力单位 5 ℉, ℃ 两种温度单位5 Hz, RPM发电电压频率（赫兹）和转速（转/分） 7A发电电流单位（安培）在停车状态下，先按住按键 4、进入功能设置方式点击按键→点击按键→系统进入自启动状态（模块背面10号端子对地接通即启动）3、自启动方式点击按键→ 点击按键 → 点击按键 → 进入手动启动状态1、手动启动方式 三、使用的说明：8 V 发电电压单位（伏）9 小时计，发动机累计工作时间，单位（小时） 10 电瓶电压低或充电失败 11 紧急停车 12 高水温报警 13 低油压报警14 三次启动失败或盘车失败报警 15 低转速报警 16 超速报警 17 停车失败 18 报警指示 19报警停车指示再点击按键，然后同时放开，进入设置状态35110自启动控制模块 常见故障现象的处理办法序故 障 现 象解 决 办 法1 模块通电无显示1、查看电源及接地部分接线是否正确或接触是否可靠；2、电瓶电压是否正常并且已经合上闸刀开关；3、前级的电源保险是否接触不良或已熔断；4、检查模块1、2号接线端子的电压是否大于18V，若无，查找前级线路故障；若有，请断电等待30秒时间后重新通电，若还是无反应，请退回厂家修理。
2显示屏有急停符号并闪烁1、检查急停开关是否按下，顺时针旋转使其复位，再按模块停车复位按键（红色），查看急停符号是否消失；2、查看急停前级保险或急停开关是否接触不良或已熔断；3、检查电源电压是否低于18V；4、检查模块1、3号接线端子的电压是否有大于18V，若无，查找前级线路故障；若有，请退回厂家修理。
南瑞励磁系统NES5100技术说明书
NES5100发电机励磁调节器技术说明书V1.0前言本说明书介绍了南瑞集团电气控制分公司的NES5100发电机励磁调节器的功能、特点、硬件及软件配置、工作原理，供工程人员、市场人员以及用户参考，以便对NES5100有较全面的了解。
与本说明书有关的技术文件：✓硬件框图✓软件框图✓配线表✓使用说明书✓界面说明书NES5100发电机励磁调节器说明书文件版本：V1.0南瑞集团电气控制分公司所有目录略第一章概述NES5100发电机励磁调节器是南瑞集团电气控制分公司的第三代励磁调节器，适用于同步发电机各种励磁系统。
NES5100发电机励磁调节器继承了我公司前两代励磁调节器SJ800和SAVR2000的核心技术，借鉴了前两代励磁调节器几十年现场运行经验，参考了IEEE Std 421.5TM-2005励磁系统数学模型，还吸收了目前数字控制领域最先进的研究成果和工艺。
在计算速度、控制周期、抗电磁干扰、可靠性方面均有极大的进步。
NES51000发电机励磁调节器控制单元采用主频高达180MHz的32位高性能微处理器为核心的硬件平台，采用积木式多通道冗余结构，并配备网络化的人机交互系统，采用嵌入式实时多任务操作系统，可实现逻辑现场组态。
基于上述的硬件平台和软件构架，NES5100具有设计理念超前、可靠性高、操作简单、维护方便、使用灵活、扩展和兼容性高等特点。
1.1 适用围煤、天然气、水力、风力、太阳能等┅都可以用来产生电能。
通常，上述形式的能量首先变换为机械能，然后通过发电机变换为电能。
电能转换大都使用同步发电机，其输出电压由励磁系统来控制，电能经过输电线路分配到负荷中心。
图4-1为电能的产生环节：图1-1 电能的产生环节NES5100发电机励磁调节器适用于各种方式的可控硅励磁系统，适用10MW到1000MW各种容量机组。
典型的励磁方式如下：1、自并励励磁系统，如图1－2；2、自复励励磁系统；3、两机他励可控硅励磁系统；4、三机励磁系统；5、无刷励磁系统；可根据实际工程设计出具体的实际方案。
柴油发电机控制器
柴油发电机控制器一、介绍发电机组控制器大体上分为简单保护型(即仅提供开机、停机和水温高、油压低、超速保护，不提供电量显示，控制面板上尚需安装水温表、油压表、小时计、蓄电池电压表、交流电压表、交流电流表等仪表)，标准型(提供电量显示、提供保护功能，不带通信接口)，高档型(除提供标准型的功能外，还可提供通信接口，可进行遥控、遥测、遥信功能，有些还具备网络接口，可通过因特网进行监控，还有些具备发短信功能，比较适合偏远地区的无人值守机房)。
发电机组自动化控制经历了继电器控制、PLC(可编程逻辑控制器)控制和智能控制器控制三个阶段，从20世纪末期(1995年以后)逐步开始由微电脑和电子元件构成的智能控制器控制，将很复杂的外围电路集成到一个模块中，大大简化了控制线路，可靠性也随之得到提升，现在的控制器从设计上趋近于更智能、更人性化的地步，也有一些发电机厂家生产小汽油机的一体机，实用且方便。
控制器为柴油发电机核心控制系统、硬件配置及其实现的功能。
