WDZ-5241变压器差动保护装置要点
变压器差动保护整理
设变压器两侧额定电流分别为
若取
I
Y T.n
, I
T.n
K TA I T.n 5
35 A
5A
则：变压器Y侧，电流为 变压器 侧，电流为
1.3相位补偿后，电流互感器变比的选择
采用相位补偿后，取：
变压器三角形侧电流互感器的变比为 K 变压器星形侧电流互感器的变比为
TA
I T.n
I res max I res 。 ， I res 。 ， I res 。3 1 2 .
比率制动式差动保护的动作特性
I
动作判据为：
I res I res.0 I res.0 I res I res.1 I res I res.1
I op.min I op I op.min K1 I res I res.0 I op.min K1 I res.1 I res.0 K 2 I res I res.1
10000KVA以下的小容量变压器，当过 电流保护的动作时限大于0.5秒且灵敏度满 足要求时，在电源侧装设电流速断保护。 接线：
电源侧为直接接地系统时，保护采 用完全星形接线； 电源侧如为非直接接地系统， 采用 两相不完全星形接线
二、变压器电流速断保护的整定原则
1.动作电流的整定值 以下两个条件计算，选择其中较大者。
组变压器
内部故障时
双绕组变压器
Ir I2 I2 1 K TA
1 1
I I k
Ik
TA
双绕组变压器
取：动作分量 I op I 2 I 2 I h I L 制动分量
I res I 2 1 I I I 2 2 h L 2
继电保护培训(三、变压器差动保护)讲解
一、变压器差动保护的基本原理 二、变压器差动保护的特点 三、变压器差动保护的整定计算原则 四、二次谐波制动的差动继电器
一、变压器差动保护的基本原理
变压器差动保护主要是用来反应变压器 绕组、引出线及套管上的各种短路故障，是 变压器的主保护之一。
变压器差动保护是按比较被保护变压器 各侧电流的大小和相位的原理而构成的。
K np
非周期分量系数；
K st
电流互感器的同型系数，取为1；
（3）躲开变压器最大励磁涌流
Iset Krel K I N
K rel
可靠系数，取1.3～1.5；
K
励磁涌流的最大倍数；
IN
变压器额定电流；
按上面三个条件计算差动保护的动作电流，选取 最大值作为保护的整定值。所有电流都是折算到电流 互感器的二次值。对于Y，d11接线的三相变压器，在 计算故障电流和负荷电流时，要注意Y侧电流互感器 的接线方式，通常在d侧计算较为方便。
（4) 变压器各侧电流互感器型号不同
由于变压器各侧电压等级和额定电流不同，所以 变压器各侧的电流互感器型号不同，它们的饱和特性 、励磁电流(归算至同一侧)也就不同，从而在差动回 路中产生较大的不平衡电流。
（5) 变压器带负荷调节分接头
变压器带负荷调节分接头是电力系统中电压调 整的一种方法，改变分接头就是改变变压器的变比 。整定计算中，纵差保护只能按照某一变比整定， 选择恰当的平衡线圈减小或消除不平衡电流的影响 。当纵差保护投入运行后，在调压抽头改变时，一 般不可能对纵差保护的电流回路重新操作，因此又 会出现新的不平衡电流。不平衡电流的大小与调压 范围有关。
TM
I2 TA2
二次差动回路电流为:
I1
变压器差动保护
第二节变压器差动保护1.概述电气主设备内部故障的主保护方案之一是差动保护，差动保护在发电机上的应用是比较简单的，但是作为变压器内部故障的主保护，差动保护将有许多特点和困难。
变压器有两个和更多个电压等级，构成差动保护所用电流互感器的额定参数各不相同，由此产生的差动保护不平衡电流将比发电机大得多。
变压器每相原副边电流之差(正常运行时的励磁涌流)将作为变压器差动保护不平衡电流的一种来源，特别是当变压器过励磁运行时，励磁电流可达变压器额定电流的水平，势必引起差动保护误动作。
更有甚者，在空载变压器突然合闸时，或者变压器外部短路被切除而变压器端电压突然恢复时，暂态励磁电流(即励磁涌流)的大小可与短路电流相比拟，在这样大的不平衡电流下，要求差动保护不误动，是一个相当复杂困难的技术问题。
正常运行中的变压器，根据电力系统的要求，需要调节分接头，这又将增大变压器差动保护的不平衡电流。
变压器差动保护能反应高、低压绕组的匝间短路，而匝间短路时虽然短路环中的电流很大，但流入差动保护的电流可能不大。
变压器差动保护还应能反应高压侧(中性点直接接地系统)经高阻接地的单相短路，此时故障电流也较小。
综上所述，差动保护用于变压器，一方面由于各种因素产生较大和很大的不平衡电流，另一方面又要求能反应具有流出电流的轻微匝间短路，可见变压器差动保护要比发电机差动保护复杂得多。
2.配置原则对变压器引出线、套管及内部的短路故障，应装设相应的保护装置，并应符合下列规定：(1) 10MVA及以上的单独运行变压器和6.3MVA及以上的并列运行变压器，应装设纵联差动保护。
6.3MVA及以下单独运行的重要变压器，亦可装设纵联差动保护。
(2) 10MVA以下的变压器可装设电流速断保护和过电流保护。
2MVA及以上的变压器，当电流速断灵敏系数不符合要求时，宜装设纵联差动保护。
(3) 0.4MVA及以上，一次电压为10kV及以下，线圈为三角-星形连接的变压器，可采用两相三继电器式的过流保护。
变压器的差动保护
2、由变压器两侧电流互感器变流比选择引起的不平衡电流及其消除措施 由于变压器的电压比和电流互感器的变流比各有标准，因此不太可能使之完全 配合恰当，从而不太可能使差动保护两边的电流完全相等，这就必然在差动回路 中产生不平衡电流，为了消除这一不平衡电流，可在电流互感器的二次回路接入 一个自耦电流互感器来进行平衡，或利用速饱和电流互感器中的平衡线圈或专门 的差动继电器中的平衡线圈来实现平衡，消除不平衡电流。 3、 由变压器励磁涌流引起的不平衡电流及其减小措施 由于变压器空载投入时产生的励磁涌流只通过变压器的一次绕组，而二次绕组 因开路而无电流，从而在差动回路中产生相当大的不平衡电流。这可通过在差动 回路中接入速饱和电流互感器，继电器则接在速饱和电流互感器的二次侧，以减 小励磁涌流对差动保护的影响。 此外，在变压器正常运行和外部短路时，由于变压器两侧电流互感器的型式和 特性不同，从而也在差动回路中产生不平衡电流。变压器分接头电压的改变，改 变了变压器的电压比，而电流互感器的变流比不可能相应改变，从而破坏了差动 回路中原有的电流平衡状态，也会产生新的不平衡电流。……总之，产生不平衡 电流的因素很多，不可能完全消除，而只能设法使之减小到最小值。
路时，变压器一次侧电流互感器TA1的二次电流 I1' 与变压器
二次侧电流互感器TA2的二次电流
I
' 2
相等或接近相等，因此
流入电流继电器KA（或差动继电器KD）的电
流
I KA
I1'
I
' 2
0
，继电器KA（或KD）不动作。而在差动保
护的保护区内k-2点发生短路时，对于单端供电的变压器来
说，I2' 0 ，因此 IKA I1' ，超过继电器KA（或KD）所整定的动 作电流 Iop(d) ，使KA（或KD）瞬时动作，然后通过出口继电器
变压器的差动保护和接地后备保护

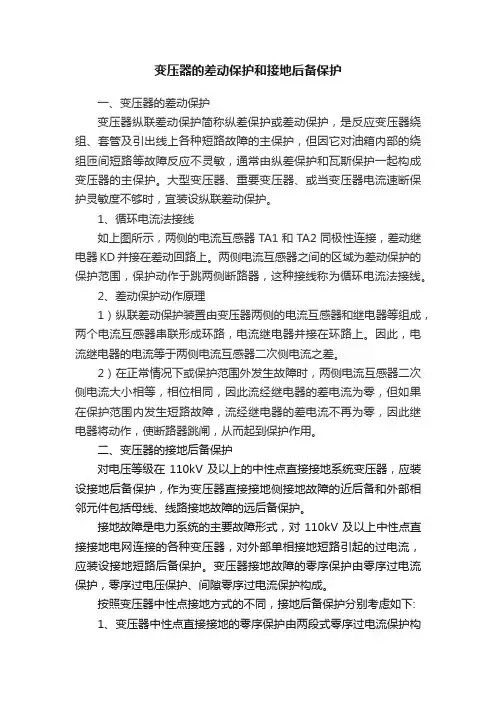

变压器的差动保护和接地后备保护一、变压器的差动保护变压器纵联差动保护简称纵差保护或差动保护，是反应变压器绕组、套管及引出线上各种短路故障的主保护，但因它对油箱内部的绕组匝间短路等故障反应不灵敏，通常由纵差保护和瓦斯保护一起构成变压器的主保护。
大型变压器、重要变压器、或当变压器电流速断保护灵敏度不够时，宜装设纵联差动保护。
1、循环电流法接线如上图所示，两侧的电流互感器TA1和TA2同极性连接，差动继电器KD并接在差动回路上。
两侧电流互感器之间的区域为差动保护的保护范围，保护动作于跳两侧断路器，这种接线称为循环电流法接线。
2、差动保护动作原理1）纵联差动保护装置由变压器两侧的电流互感器和继电器等组成，两个电流互感器串联形成环路，电流继电器并接在环路上。
因此，电流继电器的电流等于两侧电流互感器二次侧电流之差。
2）在正常情况下或保护范围外发生故障时，两侧电流互感器二次侧电流大小相等，相位相同，因此流经继电器的差电流为零，但如果在保护范围内发生短路故障，流经继电器的差电流不再为零，因此继电器将动作，使断路器跳闸，从而起到保护作用。
二、变压器的接地后备保护对电压等级在110kV及以上的中性点直接接地系统变压器，应装设接地后备保护，作为变压器直接接地侧接地故障的近后备和外部相邻元件包括母线、线路接地故障的远后备保护。
接地故障是电力系统的主要故障形式，对110kV及以上中性点直接接地电网连接的各种变压器，对外部单相接地短路引起的过电流，应装设接地短路后备保护。
变压器接地故障的零序保护由零序过电流保护，零序过电压保护、间隙零序过电流保护构成。
按照变压器中性点接地方式的不同，接地后备保护分别考虑如下:1、变压器中性点直接接地的零序保护由两段式零序过电流保护构成，通常以较短时限动作于缩小故障范围，以较长时限动作于断开变压器各侧断路器。
对自耦变压器和高、中压侧均接地的三绕组变压器，为满足选择性要求，可增设零序方向元件，方向指向各侧母线。
WDZ-5241变压器差动保护装置要点

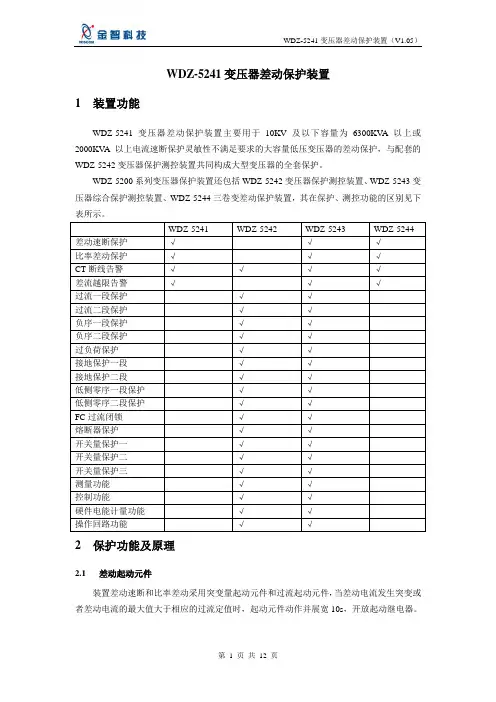

WDZ-5241变压器差动保护装置1装置功能WDZ-5241变压器差动保护装置主要用于10KV及以下容量为6300KV A以上或2000KV A以上电流速断保护灵敏性不满足要求的大容量低压变压器的差动保护，与配套的WDZ-5242变压器保护测控装置共同构成大型变压器的全套保护。
WDZ-5200系列变压器保护装置还包括WDZ-5242变压器保护测控装置、WDZ-5243变压器综合保护测控装置、WDZ-5244三卷变差动保护装置，其在保护、测控功能的区别见下表所示。
2保护功能及原理2.1差动起动元件装置差动速断和比率差动采用突变量起动元件和过流起动元件，当差动电流发生突变或者差动电流的最大值大于相应的过流定值时，起动元件动作并展宽10s，开放起动继电器。
2.2 差动电流制动电流计算公式按照同名端同在变压器侧或母线侧的原则，进行差动电流的计算，即为两侧电流的矢量和；制动电流按照两侧电流绝对值和的一半计算。
装置支持钟点数接线为YN,y/YN,d11/d,YN11/d,YN1，通过折算到高压侧的副边变比系数K phl 自动进行星三角转换，不需要通过外部转换。
额定二次值低侧额定一次值高侧高侧额定电压额定二次值高侧额定一次值低侧低侧额定电压CT CT CT CT ⨯⨯⨯⨯=phl K变压器钟点数为YN ，y ：⎪⎪⎩⎪⎪⎨⎧⨯+=⎪⎭⎫⎝⎛⨯+=∙∙∙∙phl al ah a phl al ah a KI I DI K I I HI 2 ⎪⎪⎩⎪⎪⎨⎧⨯+=⎪⎭⎫ ⎝⎛⨯+=∙∙∙∙phl bl bh b phl bl bh b KI I DI K I I HI 2 ⎪⎪⎩⎪⎪⎨⎧⨯+=⎪⎭⎫ ⎝⎛⨯+=∙∙∙∙phl cl ch c phl cl ch c KI I DI K I I HI 2 式中： DI a 、DI b 、DI c ：变压器A 、B 、C 差动电流HI a 、HI b 、HI c ：变压器A 、B 、C 制动电流 I ah 、I bh 、I ch ：变压器高压侧A 、B 、C 电流 I al 、I bl 、I cl ：变压器低压侧A 、B 、C 电流变压器钟点数为YN ，d11：⎪⎪⎩⎪⎪⎨⎧⨯+⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⨯+⎪⎭⎫ ⎝⎛-=∙∙∙∙∙∙phl al bh ah a phl al bh ah a KI I I DI K I I I HI 323⎪⎪⎩⎪⎪⎨⎧⨯+⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⨯+⎪⎭⎫⎝⎛-=∙∙∙∙∙∙phl bl ch bh b phl bl ch bh b KI I I DI K I I I HI 323⎪⎪⎩⎪⎪⎨⎧⨯+⎪⎭⎫ ⎝⎛-=⎥⎦⎤⎢⎣⎡⨯+⎪⎭⎫⎝⎛-=∙∙∙∙∙∙∙phlcl ah ch c phl cl ah ch K I I I DI K I I I HIc 323变压器钟点数为d ，YN11：⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl cl al ah aphl cl al ah a KI I I DI K I I I HI 323 ⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl al bl bh bphl al bl bh b KI I I DI K I I I HI 323 ⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl bl cl ch cphl bl cl ch c KI I I DI K I I I HI 323 变压器钟点数为d ，YN1：⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl bl al ah aphl bl al ah a K I I I DI K I I I HI 323⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl cl bl bh bphl cl bl bh b K I I I DI K I I I HI 323⎪⎪⎩⎪⎪⎨⎧⨯⎥⎦⎤⎢⎣⎡⎪⎭⎫⎝⎛-+=⎥⎦⎤⎢⎣⎡⨯⎪⎭⎫⎝⎛-+=∙∙∙∙∙∙phl al cl ch cphl al cl ch c K I I I DI K I I I HI 3232.3 差动速断保护 2.3.1保护动作逻辑框图I da >I cdsdI dc >I cdsdI db >I cdsd 2.3.2保护动作判据cdsd I DI >max式中，I cdsd ：差动速断保护动作电流整定值（A ） 2.4比率差动保护装置采用三折线比率差动原理，其动作曲线如下图所示，第3折线斜率固定为1。
变压器差动保护
变压器差动保护讲课资料一、引言：电力变压器对电力系统的安全稳定运行至关重要。
一旦发生故障遭到损坏，将会造成很大的经济损失，因此，对继电保护的要求很高，差动保护是变压器主保护之一，动作迅速、灵敏而且可靠。
该保护也是我们继电保护调试人员在工作中经常接触到的设备。
下面将介绍一些有关于差动保护方面的一些知识。
二、差动保护的作用：差动保护是防止变压器内部故障的主保护，在35KV及以上变电站中普遍采用，主要用于保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。
差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备以及连接这些设备的导线。
简单地讲，就是输入的两端TA之间的设备。
由于差动保护对保护区外故障不会动作，因此差动保护不需要与区外相邻元件保护在动作值和动作时限上相互配合，发生区内故障时，可以整定为瞬时动作。
差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，所以用于变压器主保护。
三、差动保护的原理：差动保护是利用基尔霍夫电流定律中“在任意时刻，对电路中的任一节点，流经该节点的电流代数和恒为零”的原理工作的。
差动保护把被保护的变压器看成是一个节点，在变压器的各侧均装设电流互感器，把变压器各侧电流互感器副边按差接线法接线，即各侧电流互感器的同极性端都朝向母线侧，将同极性端子相连，并联接入差动继电器。
在继电器线圈中流过的电流是各侧电流互感器的副边电流之差，也就是说差动继电器是接在差动回路的，从理论上讲，正常情况下或外部故障时，流入变压器的电流和流出的电流（折算后的电流）相等，差回路中的电流为零。
当变压器正常运行或区外故障（流过穿越性电流）时，各侧电流互感器的副边电流流入保护装置，通过微机保护程序运行，各侧电流存在的相位差由软件自动进行校正，自动计算出各侧电流IH -(IM-IL)接近为零（IH为高压侧电流，IM 为中压侧电流，IL为低压侧电流）则保护不动作。
变压器的差动保护
2002年10月28日，18：00 1﹟主变跳，差动保护发信。 1、当时对差动三相相序进行测量B—A=120°、C—A=240°， 为正相序—正确 2、将1﹟主变与2﹟主变电流相位、大小进行了对比测量，结果 如下： 1﹟主变：I4SD—I1SD=0° I1SD=2.64A I4SD=2.47A I7SD=5.13A
四、带负荷调压的变压器在运行中需改变 分接头。
当变压器带负荷调整装置时，由于分接头的改 变，变压器变比也随之改变。两侧互感器电流 的平衡关系被打破，产生了新的不平衡电流， 为了消除这一影响，一般采用提高保护动作电 流的整定值来解决。
BCH-2型差动继电器
用途 ：BCH-2型差动继电器用于两绕组
或三绕组电力变压器以及交流发电机的 单相差动保护线路中，作为主保护。
Ibp= I2Ｙ- I2Δ=4.55A-4.32A=0.23A。 为了消除这不平衡电流的影响，可将平衡线圈 接入低压侧的保护臂中，由于I2Ｙ>I2Δ，则有 I2Ｙ- I2Δ的差电流流过差动回路，形成磁势 （I2Ｙ- I2Δ）Wcd,适当选取Wph的匝数，并应 满足下式的要求: I2ΔWph =（I2Ｙ- I2Δ）Wcd 接线时要注意极性，应使I2Δ在Wph上所产生的 磁势，与（I2Ｙ- I2Δ）在Wcd上产生的磁势方 向相反，互相抵消，这样差动继电器的执行元 件中就没有电流。
对于BCH—1型差动继电器其不平衡电压不应超过0.15V，即测 9端，10端的电压<150mV.
对于BCH—2型差动继电器其不平衡电压不应超过0.15V,即测 10、11两个端子电压<150mV。
在轻负荷时其不平衡电压较小，但应三相基本平衡。
3、 六角图法
通过以高压侧电压为基准测出主变各侧电流的大小及相角，按 比例绘制而成，形成一个以ID² 及IY² 为基准的等边六角图， 即变压器D形侧电流互感器按同各端连成星形中心的六角组成 IY²c 、ID²b、IY²a. ID²c. IY²b, ID²a,按异各端连成星形中心 的六角组成为ID²c、IY²b. ID²a. IY²c. ID²b. IY²a（按UAB 为基 准顺时针排列）.
配电变压器的保护措施及注意事项
配电变压器的保护措施及注意事项配电变压器是配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。
通常安装在电线杆、台架或配电所中，一般将6～10千伏电压降至400伏左右输入用户。
所以我们有必要从保护配置技术角度和日常运行管理两大方面来谈谈配电变压器的保护措施及其注意事项，以保证配电变压器正常运行，保证用户安全用电。
1、保护配置技术方面1.1装设避雷器保护，防止雷击过电压配电变压器是配电网中十分重要的设备，一旦发生雷击损坏事故，就会造成停电，直接影响着工农业生产和人民生活。
因此，在条件许可时，最好采用避雷器来保护，在中性点不接地的系统中，也可采用两相阀型避雷器一相保护间隙的保护方式。
但同一配电网络中，所有间隙必须装在同一相导线上，这样既可以节省一只阀型避雷器，而同时又不至于增加线路跳闸的次数。
保护变压器的阀型避雷器、管型避雷器或保护间隙，要求尽量靠近变压器安装，距离越近保护效果越好，一般都要求装在变压器高压侧熔断器内侧。
其接地线，应和配电变压器的金属外壳和低压侧中性点连在一起共同接地。
当变压器容量为100kV·A及以上时，接地电阻应尽可能降低到4Ω以下；当变压器容量小于100kV·A 时，接地电阻10Ω及以下即可。
当这三点连在一起，高压侧落雷，避雷器或间隙放电时，变压器绝缘所承受的即是阀型避雷器的残压，而接地装置上的电压降并没有作用在变压器的绝缘上，这样对变压器保护是很有利的，能降低高、低压绕组间和高压绕组对变压器铁心与外壳之间发生绝缘击穿的危险。
但是为了防止变压器低压侧中性点电位瞬时升高对用户安全的影响，可以在靠近用户的地方加装辅助接地线。
配电变压器可能出现的过电压分两种情况：（1）正变换：当雷电波到达Y，y接线的变压器的低压绕组时，中性点所装的击穿保险被击穿，或当雷电波到达Y，yn接线的变压器低压绕组时，都会在外加电压作用下，通过变压器的低压绕组的冲击电流按变比感应出电动势，而使高压绕组的中性点电压升高。
变压器微机差动保护制动特性的调试方法及注意事项
Ｉ Ｄ Ｂ ＩⅡＸ Ｐ ＋ Ｍ Ｋ Ｍ Ｉ ＢＸ Ｐ Ｃ ． ＝ ｝３ Ｋ Ｈ Ｉ ＢＸ ＋ Ｌ Ｋ Ｌ Ｐ
２ 差动保护二次 电流 回路 的接线
接线方式 １ ：由于变压器常常采用 Ｙ △一ｌ 接 ／ １ 线方式，因此变压器两侧 电流存在相位差，引起继 电器 中的不平衡 电流。为消除此种不平衡电流的影
【 关键 词 】 变压 器
０ 引言
随着 微机 技术 的广 泛 应用 ，变 压器 保 护 目前 均 采 用微 机 型保 护装 置 。 由于大 部分 从事 继 电保 护 工 作 的技术 人 员对 主变 差 动保 护 调试 不 熟悉 ，导致 现 场 的变 压 器差 动保 护 调试 工 作 开展 的不 扎 实 ，不 能 严 格验 证 比例 差动 保 护 制动 动 作逻 辑 的正 确性 。本
的 发生 。
修，降低汽轮机轴封漏气量 ，提高汽轮机效率 ，达
到机组 的设计 工况 。
收稿 日期 ；２ １ — ０ 卜９ ４
（ 上接第 ｌ ３页 ）
作值 时 ，差 动保 护动 作报文 为 Ａ Ｃ相动 作 。 同理 做 Ｂ相 差 动保 护 动作 值 时 ，差动 保 护动 作报 文 为 Ａ Ｂ
ＩＤＣ （Ｈ —ＩＡ ＸＫＨ ／． ３＋ ＩＣ Ｍ ） Ｃ ．＝ ＩＣ Ｈ ） Ｐ １７ ２ （Ｍ —ＩＡ Ｘ
Ｋ Ｍ １ ７ ２ ＩＣ×Ｋ Ｌ Ｐ ［． ３＋ Ｌ Ｐ
其中 ＩＡ Ｈ 、ＩＣ Ｈ 、ＩＢ Ｈ 分别为高压侧 Ａ相、Ｂ相、
Ｃ相 电流 ；ＩＡ Ｍ 、ＩＣ分 别为 中压侧 Ａ相 、Ｂ相、 Ｍ 、ＩＢ Ｍ Ｃ相 电流 ；ＩＡ Ｌ 、ＩＣ分别 为低 压侧 Ａ相 、Ｂ相 、 Ｌ 、ＩＢ Ｌ Ｃ相 电流 ；ＫＨ Ｐ 、Ｋ Ｌ分 别为 高、 中、低压 侧平 Ｐ 、ＫＭ Ｐ 动保 护 ， 防止差 动保 护误 动作 。
★变压器差动保护
I I
cd cd
I se t
K I r
（0.4-0.8）Ie
差动保护比例制动系
以上两式均成立
数例如：0.5
则差动保护动作
6
差动保护的基本原理(5)
变压器区外故障分析
实际短路 电流与参
考方向 相同
实际短路 电流与参 考方向
反向
i 1 i 1
i 2
i 2
微机变 压器差 动保护
计算结果：
差动电流I
变压器差动保护的基本构成
电流互感器 （TA）
变压器
高压侧TA 极性标注
差动继电器 整定值6A
CJ
低压侧TA 极性标注
3
差动保护的基本原理(2)
变压器区外故障演示
一个穿越性质 的短路电流通 过变压器向短
路点提供
高压侧一次电流 从极性端流进二 次电流从极性端
流出
保护规定 的TA正 方向定义
在区外穿越性质的短路电流作
+-
i i ≈0
cd
1
2
制动电流I r
+-
i i
1
2
=2i1
将计算结果代入判据：
≈0
门槛2A
I cd
I se t
≈0
I cd
0.5
K
2i1
I r
i1
差动保护不动作
7
差动保护的基本原理(6)
变压器区内故障分析（双电源）
实际短路 电流与参
考方向 相同
实际短路 电流与参 考方向
相同
i 1 i 1
i 2
差动电流大
I制动 电K流 I小
cd
r
变量
变压器的差动保护
（5）合理的整定值 在对变压器纵差保护各元件的定值进行整定时，
应根据变压器的容量、结构、在系统中的位置及系统 的特点，合理而灵活地选择定值，以确保保护的动作 灵敏度及可靠性。
运行实践表明：过份追求差动保护的动作灵敏度 及动作的快速性，是误区的一种。
作业 1、变压器纵差动保护的保护范围。 2、变压器纵差动保护的特殊问题及采取的措施。
此不平衡电流应在保护的整定计算中予以考虑，既适当增加保护的动 作电流。计算时引入同型系数Kss .若同型Kss取0。5，若不同型Kss取1。
（五）变压器调压分接头改变产生的不平衡电流及解决的方法
带负荷调压的变压器在运行中常常需要改变分接头来调电压，这样就 改变了变压器的变比．原已调整平衡的差动保护；又会出现新的不平衡电流 。
减小励磁涌流影响的措施 在变压器差动保护中，如不采取有效措施消除励
磁涌流的影响，必将导致保护的误动，根据励磁涌 流的特点，可采取下列措施。 （1）利用延时动作或提高保护动作值来躲过励磁涌 流，但前者失去速动的优点，后者降低了保护动作 的灵敏度。 （2）利用励磁涌流中的非周期分量，采用具有速饱 和变流器的差动继电器构成差动保护。 （3）利用励磁涌流中波形间断的特点，采用能有鉴 别间断角的差动继电器构成差动保护。 （4）采用二次谐波制动的差动继电器。
变压器差动保护其差动回路中的不平衡电流大，必须采取措施躲开不 平衡电流或设法减小不平衡电流的影响。
（一）变压器励磁涌流的特点及减小其对纵差保护影响的措施 1励磁涌流的产生及特点 变压器的励磁电流只通过变压器的原边线圈，它通过电流互感 器进入差动回路形成不平衡电流，在正常运行情况下，其值很小， 一般不超过变压器额定电流3％～5％。当发生外部短路时，由于 电压降压，励磁电流更小，因此这些情况下对差动保护的影响一 般可以不考虑。 当变压器空载合闸或外部故障切除后电压恢复过程中，由于变压 器铁心中的磁通量的突变，使铁心瞬间饱和，这时将出现数值很大的励磁 电流，可达5～10倍的额定电流，称为励磁涌流。此电流通过差动回路，如 不采取措施，纵差动保护将会误动作
差动保护知识点总结
差动保护知识点总结差动保护是电力系统中一种常见的电气保护装置，主要用于检测和保护电力系统中的发电机、变压器、母线等设备。
差动保护的作用是在设备内部发生故障时，能够迅速检测到故障并及时切断故障电路，保护设备和系统的安全运行。
在电力系统中，差动保护是非常重要的一部分，掌握差动保护的知识对于电力系统的稳定运行和设备的安全保护至关重要。
一、差动保护原理差动保护的基本原理是通过比较设备两端的电流，对两端电流的差值进行检测，当这个差值超出一定范围时，即视为设备内部发生故障，需要切断电路。
在差动保护中，通常使用比率系数和阈值等参数来确定差值的范围，并设置报警和动作信号。
差动保护主要有线性差动保护和非线性差动保护两种形式。
线性差动保护是指在一定电流范围内，设备两端电流之差与设备载流量成正比。
而非线性差动保护则指设备两端电流之差与设备在额定载流以下时成正比，在超过额定载流时成指数关系。
这两种差动保护的选择取决于具体的设备类型和应用场合。
二、差动保护的应用差动保护主要应用于发电机、变压器、母线等设备的保护。
发电机的差动保护是断路器和继电保护装置之间的一个重要环节，用于检测发电机线圈内部的短路、接地故障等情况。
变压器的差动保护则是用于检测变压器绕组内部的故障，如短路、接地等。
母线的差动保护主要是用于保护母线两端设备的并联运行，确保母线两侧设备的平衡运行。
此外，差动保护还可以应用于电力系统中的其他设备保护，如电网端口、电容器等。
差动保护在发电厂、变电站、工矿企业等电力系统中都有广泛的应用。
三、差动保护的特点1. 灵敏性高：差动保护能够灵敏地检测设备内部的故障，迅速切断电路，保护设备和系统的安全运行。
2. 可靠性好：差动保护的设计和运行经验丰富，经过长期的实践检验，具有较高的可靠性。
3. 抗干扰能力强：差动保护能够在电力系统复杂的工况下，依然能够正常工作，具有很强的抗干扰能力。
4. 适应性强：差动保护在不同类型的设备上都能够灵活应用，适应性较强。
变压器差动保护装置的操作步骤 变压器操作规程
变压器差动保护装置的操作步骤变压器操作规程纵联差动保护装置由变压器两侧的电流互感器和继电器等构成,两个电流互感器串联形成环路,电流继电器并接在环路上。
因此,电流继电器的电流等于两侧电流互感器二纵联差动保护装置由变压器两侧的电流互感器和继电器等构成,两个电流互感器串联形成环路,电流继电器并接在环路上。
因此,电流继电器的电流等于两侧电流互感器二次侧电流之差。
在正常情况下或保护范围外发生故障时,两侧电流互感器=次侧电流大小相等,相位相同,因此流经继电器的差电流为零,但假如在保护区内发生短路故障,流经继电器的差电流不再为零,因此继电器将动作,使断路器跳闸,从而起到保护作用。
当变压器的差动保护装置动作后，可按以下方法与步骤来进行检查。
（1）先对电力变压器及其套管与引出线进行检查。
如发觉问题应适时处理。
（2）如上述检查无问题，回忆故障之前变电站内直流部分是否有不稳定的接地隐患，是否曾带接地故障运行。
假如有，进一步要检查继电器的触点是否打开。
（3）如发觉触点都打开，再用万用表DC电压挡测量出口中心继电器线圈两端电压是否正常。
若电压正常，则多是由于直流两点重复接地致使差动保护装置误动作引起的。
（4）变压器差动保护装置动作有时也可能是由于高处与低处压电流互感器开路或端子接触不良以及变压器内部问题引起的。
对此，也不容忽视。
变压器纵差保护是依照循环电流原理构成的, 变压器纵差保护的原理要求变压器在正常运行和纵差保护区（纵差保护区为电流互感器TA1、TA2之间的范围）外故障时,流入差动继电器中的电流为零,保证纵差保护不动作。
但由于变压器高压侧和低压侧的额定电流不同,因此，为了保证纵差保护的正确工作，就须适当选择两侧电流互感器的变比,使得正常运行和外部故障时,两个电流相等。
