台式电脑组装过程详细图解

合集下载

《台式电脑组装》PPT课件.ppt

《台式电脑组装》PPT课件.ppt

CPU主要概念:外频
•外频是CPU的基准频率,单位也是MHz。外频是CPU与主板之间 同步运行的速度,而且目前的绝大部分电脑系统中外频也是内存与 主板之间的同步运行的速度,在这种方式下,可以理解为CPU的外 频直接与内存相连通,实现两者间的同步运行状态。
前端总线(FSB)频率
•前端总线(FSB)频率(即总线频率)是直接影响CPU与内存直接 数据交换速度。由于单位数据传输量取决于所有同时传输的数据 的宽度和传输频率,即数据交换速度=(总线频率×数据带宽) /8。外频与前端总线(FSB)频率的区别:前端总线的速度指的是 数据传输的速度,外频是CPU与主板之间同步运行的速度。也就 是说,100MHz外频特指数字脉冲信号在每秒钟震荡一千万次; 而100MHz前端总线指的是每秒钟CPU可接受的数据传输量是 100MHz×64bit÷8Byte/bit=800MB/s。
• CPU犹如行政领导机构; • 存储器类似住宅、宾馆、仓库、广场; • 总线则是大街小巷及交通指挥中心; • 插槽则象车站、码头、机场,代表主板与外界交换数据的能力; • 电源则是供应能量的电厂,通常电源在主板上只是一个插座,电源
电路不在主板上。
主板的总线结构
1.1.2、简洁的最小系统
所谓“最小系统”就是CPU(包含风扇)、主板、 内存、显卡、电源这五项配件。为了避免反复装卸, 强烈建议大家在固定主板之前使用“最小系统”验 证系统是否能够顺利点亮。当然,在测试时一定要 注意防护静电。其实,最佳的静电防护方法便是使 用专用的放静电带,并且接地。如果没有接地设备, 当我们要用手接触板卡时,可以用手触摸一下自来 水管或潮湿的地面,把自己身上携带的静电泄放掉, 避免在接触板卡时人身对板卡放电,造成板卡的损 坏。特别是冬季干燥寒冷,我们穿的多为羊毛化纤 制品,最容易产生静电。

电脑机箱内部连线安装-有图

电脑机箱内部连线安装-有图

第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset插孔;speaker为四针结构;power LED电源工作指示灯)第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset插孔;speaker为四针结构;power LED电源工作指示灯)在前几期当中,大家了解到机箱当中主要部件的安装,不过装机过程还没有结束。

因为机箱面板上还有许多插线空着,它们是干什么的呢?它们是一些开关和指示灯,还有PC喇叭的连线,它们要接在主板上。

这可不是非常简单的事,因为这些连线较多,而且容易混乱,安装起来却是让人十分头痛的。

计算机组装PPT课件ppt

计算机组装PPT课件ppt
容:
第一、防止人体所带静电对电子器件造成损 伤:在安装前,先消除身上的静电,比如用手 摸一摸自来水管等接地设备;如果有条件,可 配戴防静电环。
第二、对各个部件要轻拿轻放,不要碰撞, 尤其是硬盘。
第三、安装主板一定要稳固,同时要防止主 板变形,不然会对主板的电子线路造成损伤的。
• 然后把主板小心地放在上面,注意将 主板上的键盘口、鼠标口、串并口等 和机箱背面档片的孔对齐,使所有螺 钉对准主板的固定孔,依次把每个螺 钉安装好。
演示
安装主板电源
• ATX电源比较方便,它的开关不 是由电源直接引出的接线,而是 在主板上,由主板控制。ATX电 源有三种输出接头,这个比较大 的是主板电源插头,并且是单独 的一个,其中一侧的插头有卡子, 安装时不会弄反。连接时只要将 插头对准主板上的插座插到底就 可以了。 在取下时,先用捏 开卡子,然后垂直主板用力把插 头拔起。
演示
安装SIMM内存
• 安装SIMM内存条时, 把内存条以45度角左 右放到插槽的底部, 保证内存条上的管脚 和内存插槽的接针对 齐,用两个拇指把内 存推进去,插槽两边 的弹簧卡子就把内存 牢牢地卡住了。
演示
准备机箱
• 首先,打开机箱 的外包装,看, 随机箱会有许多 附件,螺丝、档 片等,在安装过 程中,我们会一 一用到它们的。
准备机箱
• 首先要把机箱的 外壳取下。这是 ATX结构的机箱。 你看,机箱的整 个机架由金属构 成。
安装电源
• 现在电脑电源也分两 种,一是传统的普通 电源(AT电源),给 普通结构的AT主板使 用,二是新型的ATX 电源,给新型的ATX 结构的主板或者有 ATX电源接口的主板 使用,使用ATX电源 的主板好处是可以实 现软件关机。
◎计算机应用基础

台式电脑主机拆装流程及注意事项

台式电脑主机拆装流程及注意事项

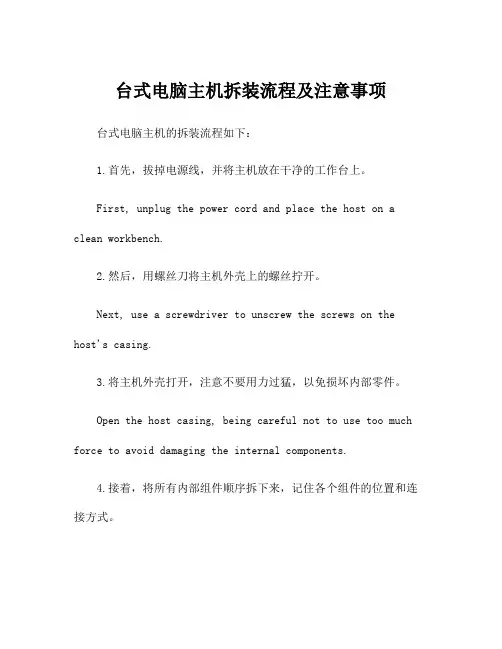

台式电脑主机拆装流程及注意事项台式电脑主机的拆装流程如下:1.首先,拔掉电源线,并将主机放在干净的工作台上。

First, unplug the power cord and place the host on a clean workbench.2.然后,用螺丝刀将主机外壳上的螺丝拧开。

Next, use a screwdriver to unscrew the screws on the host's casing.3.将主机外壳打开,注意不要用力过猛,以免损坏内部零件。

Open the host casing, being careful not to use too much force to avoid damaging the internal components.4.接着,将所有内部组件顺序拆下来,记住各个组件的位置和连接方式。

Then, remove all internal components in order, remembering the position and connections of each component.5.在拆卸过程中,要小心处理内存条、显卡等易损坏的零部件。

Be careful when handling fragile components such as memory modules and graphics cards during disassembly.6.清理主机内部灰尘,可以使用吹气罐或软刷进行清洁。

Clean the dust inside the host using compressed air or a soft brush.7.安装新的硬件或更换旧的硬件时,一定要确认硬件兼容性。

When installing new hardware or replacing old hardware, be sure to check for compatibility.8.在安装CPU和散热器时,一定要注意涂抹散热膏并均匀压实。

计算机整机的组装PPT教案

计算机整机的组装PPT教案
(5)当硬件安装完成后,打开计算机 ,外置式调制解调器还应打开调制解调器 的开关。对于大多数调制解调器, Windows会报告“找到新的硬件设备”, 此时只需选择“硬件厂商提供驱动程序” ,并插入调制解调器的安装盘即可。
第69页/共79页
综合安装计算机视频集锦:
1、第一步:点亮
10、第十步:连接前置USB
第4页/共79页
7.2 CPU和内存条的安装
7.2.1安装CPU
CPU和插座 的缺角
第5页/共79页
拉起CPU插 座的小扳手
安装好的 CPU和主板
第6页/共79页
7.2.2 安装CPU风扇
涂抹硅脂
放置风扇和安装扣具
CPU风扇电源 的安装
第7页/共79页
7.2.3安装内存条
184线内存条
内存插槽缺口
第52页/共79页
将显卡插入主板AGP插槽中
第53页/共79页
(3)显卡插入插槽中后,用螺丝固定 显卡,如图所示。固定显卡时,要注 意显卡挡板下端不要顶在主板上,否 则无法插到位。插好显卡,固定挡板 螺丝时要松紧适度,注意不要影响显 卡插脚与PCI/AGP槽的接触,更要避免 引起主板变形。
第54页/共79页
3.固定螺丝的时候,不要拧的太紧,防止 螺丝滑丝或板卡变形,用力要适度,能固
定无松动即可。 4.禁止带电拔插,以免造成配件或整机的 损坏。 5.检查配件 装机所需要的配件主要有:主 板、CPU、显示卡、内存条、硬盘、光驱 、软驱、数据线等。 6.防止液体流入计算机内部,不要将茶、 水等液体摆放在计算机附近。
首先在计算机主机后边找到标 注鼠标标记的PS/2接口,注意键盘 接口上边有一个黑色塑料条,主机 上的PS/2接口有一个凹槽,连接的 时候一定要使这2个黑塑料条和凹 槽对应才能插入,否则插不进行, 还容易造成鼠标接口针脚的弯曲。

计算机组装ppt课件

计算机组装ppt课件

56
57
58
步骤1:在通电之前,务必仔细检查各种设备的连接是否正 确、接触是否良好,尤其要注意各种电源线是否有接错或 接反的现象。
步骤2:打开显示器开关,按下机箱面板上的电源开关,注 意观察通电后有无异常,如冒烟、发出烧焦的异味、或者 发出报警声,CPU风扇是否转动等。一旦有问题立即拔掉 主机电源插头或关闭多孔插座的开关,然后进行检查。
图7.13 主板IDE接口
图7.14 UltraATA 66/100 /133线缆
43
2.连接SATA硬盘数据线
SATA数据线两端插头没有区别,均采用单向L形盲插插 头,一般不会插错。将数据线一端插头插入主板SATA 1接口, 另一端连接硬盘。
图7.15 主板SATA接口
44
3. 连接电源线 需要连接的电源线有主板电源、硬盘电源、光驱电源、软
图7.9 将主板放入机箱 39
步骤4:检查金属螺柱或塑料钉是否与主板的定位孔相对应, 将金属螺丝套上绝缘垫圈,拧紧螺丝,固定好主板。(在装螺 丝时,注意每颗螺丝不要一次性的就拧紧,等全部螺丝安装到 位后,再将每粒螺丝拧紧,这样做的好处是随时可以对主板的 位置进行调整。)如图7.11所示。
图7.10 接口与插孔对齐
63
步骤7:拔下主板电源线。拔下ATX主板电源时,用力捏开 主板电源插头上的塑料卡子。垂直主板适当用力把插头拔起, 另一只手轻轻压住主板,按压时应轻按在PCI插槽上,不能 按在芯片上,或芯片的散热器上,然后拔下CPU专用电源插 座上的插头。
步骤8:拆下接口卡。用螺丝刀拧下固定插卡的螺丝,用双 手捏紧接口卡的上边缘,垂直向上拔下接口卡。
59
步骤3:硬件自检通过后,关闭主机电源,关闭多孔电 源插座开关。

请简要说明台式计算机硬件组装过程的主要步骤及注意事项

请简要说明台式计算机硬件组装过程的主要步骤及注意事项

请简要说明台式计算机硬件组装过程的主要
步骤及注意事项
硬件组装过程的主要步骤:
1. 首先根据机箱类型、预算和用户需求选择主板、CPU、内存、显卡、硬盘等硬件设备,并预先准备好所需的电动工具和耗材;
2. 将主板放置在机箱上,插上CPU并附带风扇,插上内存,插好显卡和硬盘,连接好数据线和电源线,最后接上机箱前面板接口;
3. 安装电源,并将电源线连接主板、硬盘、显卡等设备;
4. 连接键盘、鼠标、显示器等外设,并插上电源线进行电源测试;
5. 若能正常开机,即可录入BIOS进行硬件设备的识别和设置,若不能,则需仔细检查每个硬件设备的连接是否正确。

注意事项:
1. 组装前务必仔细阅读各硬件设备的技术说明书,并按照说明书指导操作,以免操作疏忽导致硬件损坏。

2. 操作前请接地处理,以避免静电对硬件的损坏。

3. 操作中请特别注意主板的线路连接、CPU散热器的安装和设置,以及所有硬件设备的电源线连接。

4. 组装完成后,一定要对所有硬件设备进行较长时间的运行测试,确保无任何问题。

5. 组装前建议做好备份工作,以免新组装电脑对数据的丢失或破坏。

电脑主机内部硬件组成详解

电脑主机内部硬件组成详解

电脑主机内部硬件组成详解1.主机的整体框架主机箱是电脑主机的整体框架,里面有CPU及散热风扇、主板、内存、电源、硬盘、显卡、网卡和光驱等组成主要配件都安装在主机箱内部。

下图所示为常见机箱内部结构。

电脑主机2.通常在主机箱前面板上有电源按钮、重启按钮、前置USB接口、前置音频输入/输出接口、电源指示灯、硬盘工作指示灯以及光驱和软驱的预留位置等。

主机前面板各开关指示灯3.主机箱的外形和前面板都可以多种多样,各厂商生产不同模具机箱,有些好看,造型怪异,灯条设计多样,用户选购机箱种类很多。

虽然主机箱的外形和前面板可以各式各样,但主机箱后面板结构却有统一的标准,各种标准插口还是得有,只有贵的主要板插口数量会多些,如右图所示。

下面介绍电脑内部主要的核心配件:1.电脑的心脏——CPU电脑的中央处理单元(Central Processing Unit)简称CPU,它是电脑的核心部件,主要负责电脑中所有数据的控制和运算。

目前市面上常见的CPU有Intel和AMD两个品牌,虽然采用不同的技术生产,但其完成的功能都是相同的,如下图所示。

cpu由于CPU工作频率很高,在工作中会发出大量的热,因此,在CPU上方必须安装散热风扇,保证CPU可以正常工作,从而保证电脑的正常运行。

因此在打开主机箱的侧盖后并不能直接看到CPU,只能看到安装在它上方的散热风扇。

下图所示为打开主机箱时看到的CPU。

cpu风扇2.数据的中转站——内存内存即电脑内部存储器,它是电脑硬件系统组成的一个重要元素,用于保存当前正在运行的程序数据。

用户安装的游戏和程序等都保存在硬盘中,而CPU不会直接从硬盘读取所需数据来运行,而是先把程序运行所需的数据读取到内存,在需要的时候再调用。

市面上的内存品牌有很多,但它们的结构完全一样,在不同的时期有不同的种类。

根据不同时期内存接口的不同,现在主流DDR4,ddr5也快普及了,几个发展时代,其时钟频率和读/写速度都在不断加快。

全程图解台式机和专业笔记本电脑硬件安装全过程

全程图解台式机和专业笔记本电脑硬件安装全过程

图解DIY高手组装电脑全过程Intel平台攒机第一步:安装CPU解决器目前市场中,英特尔解决器均采用了LGA 775接口,无论是入门旳赛扬解决器,还是中端旳奔腾E 与Core 2,甚至高品位旳四核Core 2,其接口均为LGA775,安装方式完全一致。

Intel解决器,采用了LGA 775接口LGA 775接口旳解决器上图中我们可以看到,LGA 775接口旳英特尔解决器全部采用了触点式设计,与AMD旳针式设计相比,最大旳优势是不用再去担心针脚折断旳问题,但对解决器旳插座规定则更高。

LGA 775解决器旳插座这是主板上旳LGA 775解决器旳插座,人们可以看到,与针管设计旳插座区别相当旳大。

在安装CPU 之前,我们要先打开插座,措施是:用合适旳力向下微压固定CPU旳压杆,同步用力往外推压杆,使其脱离固定卡扣。

压杆脱离卡扣后,我们便可以顺利旳将压杆拉起。

LGA 775插座展目前我们旳眼前。

主板上旳三角型缺口标记与CPU应相应在安装解决器时,需要特别注意。

人们可以仔细观察,在CPU解决器旳一角上有一种三角形旳标记,此外仔细观察主板上旳CPU插座,同样会发现一种三角形旳标记。

在安装时,解决器上印有三角标记旳那个角要与主板上印有三角标记旳那个角对齐,然后慢慢旳将解决器轻压到位。

这不仅适用于英特尔旳解决器,而且适用于目前所有旳解决器,特别是对于采用针脚设计旳解决器而言,如果方向不对则无法将CPU安装到全部位,人们在安装时要特别旳注意。

将CPU放在主板旳插座上安装好后来旳CPU,还未扣好扣具安装好后旳CPU解决器将CPU安放到位后来,盖好扣盖,并反方向微用力扣下解决器旳压杆。

至此CPU便被稳稳旳安装到主板上,安装过程结束。

DIY攒机第二步:安装散热器Intel原装散热器Intel原装散热器由于CPU发热量较大,选择一款散热性能出色旳散热器特别核心,但如果散热器安装不当,对散热旳效果也会大打折扣。

上图是Intel LGA775针接口解决器旳原装散热器,我们可以看到较之前旳478针接口散热器相比,做了很大旳改善:由此前旳扣具设计改成了如今旳四角固定设计,散热效果也得到了很大旳提高。

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程电脑安装组装主机第一步:安装CPU处理器当前市场中,英特尔处理器主要有32位与64位的赛扬与奔腾两种(酷睿目前已经上市,酷睿处理器是英特尔采用制作工艺的全新处理器,采用了最新的架构,同样采用LGA 775接口,在今后一段时间内,英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口,因此安装方法与英特尔64位奔腾赛扬完全相同)。

32位的处理器采用了478针脚结构,而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显,因此小编推荐新装机用户选择64位的LGA775平台,32位的478针脚已不再是主流,不值得购买。

内容出自电脑硬件知识网上图中我们可以看到,LGA 775接口的英特尔处理器全部采用了触点式设计,与478针管式设计相比,最大的优势是不用再去担心针脚折断的问题,但对处理器的插座要求则更高。

这是主板上的LGA 775处理器的插座,大家可以看到,与针管设计的插座区别相当的大。

在安装CPU之前,我们要先打开插座,方法是:用适当的力向下微压固定CPU的压杆,同时用力往外推压杆,使其脱离固定卡扣。

内容出自电脑硬件知识网压杆脱离卡扣后,我们便可以顺利的将压杆拉起。

接下来,我们将固定处理器的盖子与压杆反方向提起。

内容出自电脑硬件知识网775插座展现在我们的眼前。

内容出自电脑硬件知识网内容出自电脑硬件知识网在安装处理器时,需要特别注意。

大家可以仔细观察,在CPU处理器的一角上有一个三角形的标识,另外仔细观察主板上的CPU插座,同样会发现一个三角形的标识。

在安装时,处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐,然后慢慢的将处理器轻压到位。

这不仅适用于英特尔的处理器,而且适用于目前所有的处理器,特别是对于采用针脚设计的处理器而言,如果方向不对则无法将CPU安装到全部位,大家在安装时要特别的注意。

内容出自电脑硬件知识网内容出自电脑硬件知识网将CPU安放到位以后,盖好扣盖,并反方向微用力扣下处理器的压杆。

电脑主机组装教程

电脑主机组装教程

电脑主机组装教程Toolswork电脑组装详解左侧为intel G3220双核LGA1150平台,右侧为AMD FX6350六核AM3+ 平台Intel和AMD的CPU的表面上最明显的区别就在于背面,Intel的CPU是触点,AMD的CPU是针脚(在拿起CPU的时候尽量不要触碰背面的触点或针脚,以免造成硬件伤害)主板篇样板为华擎H81主板,LGA1150平台。

M-ATX小板。

不带CPU散热器支架,但预留了安装孔。

华硕970主板 AMD AM3+平台,标准ATX大板,自带CPU散热器支架。

两款不同平台的主板最主要的区别在于CPU插槽个散热器支架的部分。

Intel平台的主板CPU插槽是针脚。

AMD平台的主板CPU插槽是针孔。

首先是Intel平台。

打开CPU压片之后将CPU放入主板的CPU插槽,这里只要注意一点就是主板和CPU上都有相应的防呆缺口,缺口对齐之后把CPU放在插槽上就可以了。

动作千万要轻一点,避免不小心发主板上的CPU针脚弄歪了。

放好CPU之后将压片扣紧,注意压片是靠左边这个大帽螺丝卡住的,所以一定要先把压片的缺口插在螺丝帽下面之后再扣紧。

由于Intel平台的主板是没有自带CPU散热支架的,所以我们要自己安装支架。

购买散热器是支架与散热器是配套的。

我们这次使用的散热器是兼容LGA775平台和LGA1150平台的。

因为我们选用的G3220CPU是属于LGA1150平台的,所以把塑料钉调整到支架上标记着1150 的位置。

将散热器支架对准主板上预留的安装孔位把四颗塑料钉按紧。

散热器附带四颗塑料楔子,把这四颗楔子插入散热器的四颗塑料钉里。

按紧之后会听到“咔”的一声。

散热器支架就安装完成了~楔子将散热器支架的塑料钉撑开,这样就散热器支架就牢固的卡在主板上不会脱落下来CPU需要硅脂才能与散热器配合使用,有的散热器买回来就会在底座上自带散热硅脂。

如果散热器没有自带硅脂的话就需要我们自己涂抹一些。

需要注意的地方是散热硅脂绝不是越多越好,只要薄薄一层涂抹均匀就可以了。

电脑组装全过程详细教学(图解)

电脑组装全过程详细教学(图解)

电脑组装详细教程(图解)根据电脑装机教程一步一步来学习安装,很快就可以组装完成一台电脑。

今天装机之家分享一下自己组装电脑全过程详细图解教学,适合DIY 新手的电脑装机教程,有需要的装机用户不妨看看吧!组装电脑核心硬件:CPU、主板、散热器、内存、机箱、电源、显卡、硬盘(机械硬盘/SSD)1.CPU市面上常见的CPU为两类:AMD与intel。

AMD与intel的特点都非常鲜明,AMD仍旧使用针脚(叫做PGA封装),而intel已经使用触点(叫做LGA封装,针脚都放在了主板上)。

所以AM D的CPU看起来都比较高,intel的CPU都比较扁。

因为AMD的针脚在CPU上,所以收到CPU需要简单看看针脚是否有弯曲(简单看看就好了,不用钻)。

2.CPU安装Intel篇:▼首先,抓取CPU的时候可以采取边缘抓取法,这样避免手上的湿气,汗水粘到CPU的触点上。

▼把主板放置于水平界面,CPU放置于不导电的区域。

▼一般来说Intel的主板CPU槽都会有一个保护盖。

这个保护盖在安装过程中会自行脱落,所以不必要特别的去拆卸它。

▼如图,CPU插槽有保护盖,轻轻松开旁边的金属杆,向内存侧用力▼这时候杆子便会释放,轻轻向后掀开,便会把CPU的扣盖打开。

▼继续向后完全放开我们便能完全看到主板针脚▼可以看到插槽上都有两个小耳朵,这个叫做防呆接口,为了避免玩家在安装过程中方向错误导致烧坏CPU。

▼如果我们同样细看CPU,同样也有两个小耳朵伸进去和插槽的小耳朵相对应。

▼然后按着刚才说的边缘抓取法轻轻把CPU放置进CPU插槽内,如果你正确放入,那么一定是看到下面这样的图;▼其实除了可以看防呆耳朵之外,还有看金三角的方法,金三角就是CPU 四个边的其中一个边上会有一个金色的三角形,同样的CPU扣盖上也会有这个三角形,当这两个三角形在同一个角即是正确安放。

▼正确放置了CPU后,轻轻把盖子盖上,这时候杆子还是竖直举起来的。

▼小小用力往下压,这时候一般就会听到清脆的卡塔一声,那其实是保护罩被弹出来了。

台式电脑硬件的安装步骤

台式电脑硬件的安装步骤

台式组装电脑硬件安装过程(附图)一、光驱和电源安装安装光驱的方法与安装硬盘的方法大致相同,对于普通的机箱,我们只需要将机箱4.25寸的托架前的面板拆除,并将光驱将入对应的位置,拧紧螺丝即可。

但还有一种抽拉式设计的光驱托架,简单介绍安装方法。

这种光驱设计比较方便,在安装前,我们先要将类似于抽屉设计的托架安装到光驱上。

像推拉抽屉一样,将光驱推入机箱托架中机箱安装到位,需要取下时,用两手按们将两边的簧片,即可以拉出,简单方便。

机箱电源的安装,方法比较简单,放入到位后,拧紧螺丝即可,不做过多的介绍。

二、主板安装目前,大部分主板板型为ATX或MATX结构,因此机箱的设计一般都符合这种标准。

在安装主板之前,先装机箱提供的主板垫脚螺母安放到机箱主板托架的对应位置(有些机箱购买时就已经安装)。

双手平行托住主板,将主板放入机箱中确定机箱安放到位,可以通过机箱背部的主板挡板来确定。

拧紧螺丝,固定好主板。

(在装螺丝时,注意每颗螺丝不要一定性的就拧紧,等全部螺丝安装到位后,再将每粒螺丝拧紧,这样做的好处是随时可以对主板的位置进行调整。

)主板安静的躺入到机箱中,安装过程结束。

三、CPU处理器安装当前市场中,英特尔处理器主要有32位与64位的赛扬与奔腾两种(酷睿目前已经上市,酷睿处理器是英特尔采用0.65制作工艺的全新处理器,采用了最新的架构,同样采用LGA 775接口,在今后一段时间内,英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口,因此安装方法与英特尔64位奔腾赛扬完全相同)。

32位的处理器采用了478针脚结构,而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显,因此小编推荐新装机用户选择64位的LGA775平台,32位的478针脚已不再是主流,不值得购买。

上图中我们可以看到,LGA 775接口的英特尔处理器全部采用了触点式设计,与478针管式设计相比,最大的优势是不用再去担心针脚折断的问题,但对处理器的插座要求则更高。

台式电脑主板接线图解

台式电脑主板接线图解

一步一步教你安装机箱与主板连线其实组装电脑的过程并不复杂,我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可,在组装电脑的过程中,最难的是机箱电源接线与跳线的设置其实组装电脑的过程并不复杂,我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可,在组装电脑的过程中,最难的是机箱电源接线与跳线的设置方法,这也是很多入门级用户非常头疼的问题。

如果各种接线连接不正确,电脑则无法点亮;特别需要注意的是,一旦接错机箱前置的USB接口,事故是相当严重的,极有可能烧毁主板。

由于各种主板与机箱的接线方法大同小异,这里笔者借一块Intel平台的主板和普通的机箱,将机箱电源的连接方法通过图片形式进行详细的介绍,以供参考。

由于目前大部分主板都不需要进行跳线的设置,因此这部分不做介绍。

一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮,电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外,前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口,也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先,我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法,请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法,图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针,有“+”“-”两个针脚,对应机箱上的PLED接口;IDE_LED即硬盘工作指示灯,同样有“+”“-”两个针脚,对应机箱上的IDE_LED接口;PWRSW为机箱面板上的开关按钮,同样有两个针脚,由于开关键是通过两针短路实现的,因此没有“+”“-”之分,只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮,同样没有“+”“-”之分,以短路方式实现。

台式机组装流程

台式机组装流程

台式机组装流程一、准备工作在开始组装台式机之前,我们需要准备好以下工具和零件:1. 主机箱:用于安装所有硬件组件的框体。

2. 主板:作为电脑的核心部件,连接和支持其他硬件设备。

3. 处理器:计算机的核心部件,负责执行各种计算任务。

4. 内存条:用于存储和读取数据的临时存储设备。

5. 硬盘:用于存储操作系统、应用程序和用户数据的永久存储设备。

6. 显卡:负责处理和渲染图形图像的设备。

7. 电源:提供电能给所有硬件设备。

8. 键盘、鼠标和显示器:用于操作和显示电脑的外部设备。

9. 数据线、电源线、螺丝刀等组装工具。

二、组装主板和处理器1. 打开主机箱,将主板放入箱内,并确保主板的接口与箱体的后板接口对齐。

2. 用螺丝固定主板,确保主板安装牢固。

3. 打开主板的CPU插槽,将处理器小心地插入插槽中,确保金属引脚与插槽的孔对齐。

4. 轻轻按下处理器,确保其与插槽完全接触。

5. 关闭插槽,锁定处理器。

三、安装内存条和显卡1. 查找主板上的内存插槽,并打开插槽。

2. 将内存条小心地插入插槽中,确保金属接点与插槽的孔对齐。

3. 轻轻按下内存条,确保其与插槽完全接触。

4. 关闭插槽,锁定内存条。

5. 查找主板上的显卡插槽,并打开插槽。

6. 将显卡小心地插入插槽中,确保金属接点与插槽的孔对齐。

7. 轻轻按下显卡,确保其与插槽完全接触。

8. 关闭插槽,锁定显卡。

四、安装硬盘和电源1. 打开主机箱,找到硬盘的安装位,并将硬盘固定在位上。

2. 连接硬盘的数据线和电源线到主板和电源上。

3. 将电源连接线插入电源插座,确保电源连接稳固。

五、连接其他设备1. 将键盘、鼠标和显示器分别连接到主板的相应接口上。

2. 确保连接线牢固且接触良好。

六、检查和启动1. 检查所有硬件设备是否连接正确。

2. 关闭主机箱,并插入电源线。

3. 按下电源按钮,启动台式机。

4. 检查主板背面的指示灯是否亮起,并听取系统启动声音。

5. 如果系统能够正常启动,进入BIOS设置界面,并进行相应设置。

计算机组装过程详解PPT课件

计算机组装过程详解PPT课件

操作二 连接键盘和鼠标
(1)将PS/2键盘连接线插头对准主机后的紫色键盘接口并插入。 (2)使用同样的方法将PS/2鼠标插头插入到主机后的绿色接口
上。
连接键盘
连接鼠标
操作三 安装侧面板并连接主机电源线
(1)装上机箱侧面板前,要仔细检查各部件的连接情况,确认 无误后,再把机箱的两个侧面板装上。
(2)然后用螺丝固定侧面板。
(2)而SATA硬盘的数据线两端接口都为“L”型(该数据线属 于硬盘的附件,在硬盘包装盒中),按正确的方向分别将其 插入硬盘与主板的SATA接口中。
连接硬盘电源线
连接硬盘数据线
操作三 连接光驱数据线和电源线
(1)从光驱包装盒中找到光驱数据线,将一端插入光驱后部的 数据线插槽中,需注意将插头上接口处凸起部分与插槽缺口 对应。
连接左右声道音频线
连接音频输出口
操作四 连接音箱
(5)计算机全部配件组装完成后,通常需再检测一下计算机是 否安装成功,启动计算机,若能正常开机并显示自检画面, 则说明整个计算机的组装已成功,否则会发出报警声音,根 据出错的硬件不同,报警声音也不相同。通常最易出现的错 误是显卡和内存条未能插牢,将其拨下重新插入即可解决问 题。
(2)使硬盘的螺丝孔位与支架上的相应孔位对齐,然后用细牙 螺丝将硬盘固定在支架上。
将硬盘放入支架
固定硬盘
操作九 安装光驱
(1)光驱一般安装在位于机箱顶部的5英寸驱动器支架上,其 外部安装有塑料挡板,安装前应将其卸下,其方法是从机箱 内部将该挡板用力推出即可。
(2)将光驱由机箱外向内平行推入支架。
取下驱动器挡板
实训一 拆卸与连接计算机各外设
实训目标
断开主机及外部设备的所有电源连接。 断开显示器电源线、数据线连接和主机的电源线连接。 断开鼠标、键盘和音箱的连接。 依次还原电源线和所有外部设备的连接。

台式电脑主机的安装说明

台式电脑主机的安装说明

台式电脑主机的安装说明台式电脑主机安装说明在安装台式电脑主机之前,请确保已经准备齐全所需的工具和材料。

本安装说明将指导您一步一步完成主机的安装过程。

请按照以下步骤进行操作。

步骤一:解包和检查1. 将电脑主机的包装箱放置在平坦的表面上,并使用剪刀或刀片小心地剪开封口。

2. 将主机取出,仔细检查是否有任何损坏或缺陷。

如果发现有任何问题,请立即与供应商联系。

3. 检查包装中是否有附带的配件和文档,例如电源线、说明书和驱动光盘。

步骤二:安装电脑主机1. 打开台式机主机箱的侧板。

通常,侧板可以通过两个螺丝固定在主机箱上,请使用螺丝刀将其解开。

2. 将主机箱的侧板取下,向后滑动一段距离,然后将其从主机箱上取下。

3. 将电源放在适当的位置,通常是主机箱的顶部。

确保电源的插槽与主机箱上的开口对齐。

4. 将主机主板放入主机箱,并确保其插槽与主机箱上预留的螺丝孔对齐。

5. 使用螺丝刀将主机主板固定在主机箱上,确保主板稳固地固定在位。

步骤三:连接电源和数据线1. 将电源线插入主机箱的电源插座上,并确保插头与插座完全插入并紧固。

2. 将主机主板上的SATA数据线连接到硬盘驱动器的SATA 接口上。

3. 将其他需要连接的数据线,例如USB线、显示器线和音频线,插入相应的插口上。

步骤四:连接其他设备1. 将显示器的DVI、HDMI或VGA线连接到主机箱的显卡接口上。

2. 将键盘和鼠标分别插入主机箱上的USB接口上。

3. 根据需要,将耳机或扬声器插入音频插口。

步骤五:测试和启动1. 关闭主机箱的侧板,并使用螺丝刀将其固定在位。

2. 将电源线插入墙插,并打开电源。

3. 按下主机箱上的电源按钮,确保主机能够正常启动。

4. 在主机启动后,按照屏幕上的指示进行操作,进行操作系统的安装或配置。

本安装说明涵盖了台式电脑主机的基本安装步骤。

请按照上述步骤进行操作,如果遇到任何问题,请参考附带的说明书或与供应商联系,他们将会为您提供进一步的帮助和支持。

台式机组装教程

台式机组装教程

【科普】基础教程之台式机组装篇目录(0)前言第1页(1)装CPU 第1页(2)涂硅脂,装散热器第5页(3)安装内存条第9页(4)固定硬盘和光驱第10页(5)固定主板第12页(6)连接机箱接线第13页(7)安装电源&电源内部接线第16页(8)安装独立显卡&其他PCI-E设备安装第21页(9)机箱外部接线安装第26页(10)收尾工作第28页(0)前言很多情况下,大家都只能在京东、本地还有淘宝买回来散件,然后拿回家自己组装,以达到最高性价比的追求。

不过,对于一般的新手,组装整台机器还是很有压力的,这篇文章帮助大家一步步将买回来硬件组装成一个完整的机器,内容通俗易懂,希望能对大家有所帮助。

在装机器之前,大家肯定都要有一个完整的配置,不过本帖不是介绍如何选配硬件的,这步就跳过,但是会列出组装机器的基本硬件。

组装需要的电脑硬件:CPU+CPU散热风扇主板内存条(一个或多个)独立显卡(使用集成显卡或者核心显卡时,这个可以没有)光驱(可以没有)显示器(和显示器接线)机箱电源音箱键鼠等外设除此以外,你还需要一把螺丝刀。

清点一下自己有的硬件,咱们现在就开始台式机组装之旅~~详细步骤:(1)装CPU将主板从主板盒中拿出来,找个宽敞的平台放好然后从CPU盒里拿出CPU还有相应的风扇(散装CPU没有盒子,散热器需要另买)现在,我们需要做的是,把CPU安装在相对应的主板的CPU插槽上。

如图,主板的CPU插槽是这样的INTEL主板(未揭开保护壳)(打开卡扣,拿掉保护壳后)AMD主板一般来说,不同时代的CPU针脚是有不同的,购买时需要主板针脚个数和CPU针脚个数对上。

INTEL的CPU现在将CPU上的针脚改成触点式的,用来降低运输过程中CPU针脚的损坏几率,而AMD得CPU仍为传统针脚式(笔记本可拆卸的CPU不管INTEL还是AMD还都是传统针脚式的)安装INTEL的CPU时,按照图示操作放置下去这里举例的是LGA1155接口的CPU和主板,其特点就是那两个对称分布的半圆缺口,和主板突出来的部分对应上。
